Нега на возилото239
4. Внимателно извлечете гокомплетот на задното светло оджлебот и извадете го.
5. Откачете го кабелот од држачот.
6. Притиснете ги трите држачи и извадете го носачот на ламбата
од комплетот на фарот.
7. Извадете и заменете ги сијалиците:
Трепкачи ( 1)
Задно/стоп светло ( 2)
На верзија со LED задни светла
и LED светла на сопирачки,
само сијалица на трепкач ( 1)
може да биде отстранета и
заменета.
8. Прикачете го носачот на сијалица кон комплетот на
фарот.
9. Прикачете го кабелот на држачот.
10. Прикачете го комплетот на фарот на каросеријата изатегнете ја сигурносната
навртка од внатрешноста на
товарниот простор. Закачете го капакот.

240Нега на возилотоВо зависност од верзијата, задните
светла и светлата на сопирачките
се дизајнирани како LED диоди. Во
случај на дефект, се прават замени на LED диодите од страна на
автомеханичар.
Комплет светла во задната
врата
1. Ослободете го капакот во задната врата и извадете го.
2. Одвртете ја пластичнатасигурносна навртка со рака.
3. Внимателно извлечете го комплетот на задното светло одпроцепите и извадете го.
4. Откачете го приклучокот од комплетот на фарот.
5. Притиснете ги трите држачи иизвадете го носачот на ламбата
од комплетот на фарот.

Нега на возилото241
На верзија со LED задни светла,
позицијата на спојките за
држење е малку поинаква.
6. Извадете ја и заменете ја сијалицата:
Задно светло ( 1)
Заден фар за магла ( 2) (лева
страна)
Рикверц светлина ( 2) (десна
страна)
На верзија со LED задни светла
само светла за рикверц ( 1)
(десна страна) или заден фар
за магла ( 1) (лева страна) може
да бидат отстранети и
заменети.
7. Вметнете го носачот на сијалицата во комплетот на
задното светло. Прикачете го
приклучокот кон комплетот на
фарот. Наместете го комплетот
на светлото во задната врата и
затегнете ја завртката однатре. Закачете го капакот.
Во зависност од верзијата, задните
светла се дизајнирани како LED
диоди. Во случај на дефект, се
прават замени на LED диодите од
страна на автомеханичар.
Странични трепкачи
За да ја замените сијалицата,
извадете го куќиштето на ламбата:
1. Клизнете ја ламбата налево и извадете ја со нејзиниот десен
крај.

242Нега на возилото
2. Свртете ја фасонката налево иизвадете ја од куќиштето.
3. Повлечете ја сијалицата одфасонката и заменете ја.
4. Вметнете го држачот наламбата и свртете надесно.
5. Вметнете го левиот крај на ламбата, клизнете ја налево и
вметнете го десниот крај.
Светло за регистарската табличка
1. Вметнете шрафцигер во вдлабнатинката на капакот,
притиснете го настрана и
ослободете ја пружината.
2. Извадете ја ламбата надолу внимавајќи да не го повлечете
кабелот.
3. Извадете ја фасонката од куќиштето на ламбата вртејќи ја
налево.

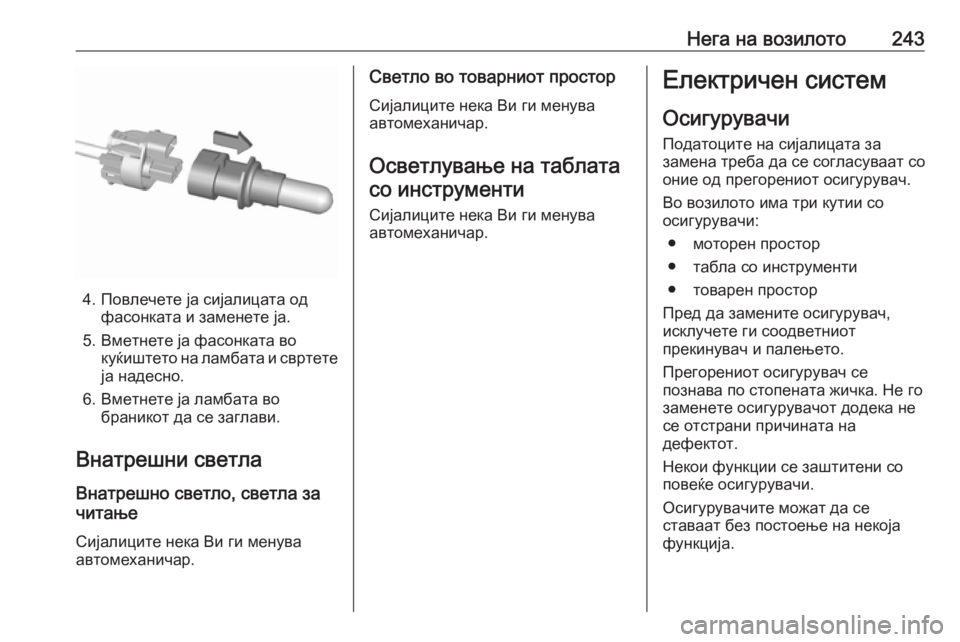

Нега на возилото243
4. Повлечете ја сијалицата одфасонката и заменете ја.
5. Вметнете ја фасонката во куќиштето на ламбата и свртете
ја надесно.
6. Вметнете ја ламбата во браникот да се заглави.
Внатрешни светла
Внатрешно светло, светла за
читање
Сијалиците нека Ви ги менува
автомеханичар.
Светло во товарниот простор
Сијалиците нека Ви ги менува
автомеханичар.
Осветлување на таблата со инструменти
Сијалиците нека Ви ги менува
автомеханичар.Електричен систем
Осигурувачи
Податоците на сијалицата за
замена треба да се согласуваат со
оние од прегорениот осигурувач.
Во возилото има три кутии со
осигурувачи:
● моторен простор
● табла со инструменти
● товарен простор
Пред да замените осигурувач,
исклучете ги соодветниот
прекинувач и палењето.
Прегорениот осигурувач се
познава по стопената жичка. Не го
заменете осигурувачот додека не
се отстрани причината на
дефектот.
Некои функции се заштитени со
повеќе осигурувачи.
Осигурувачите можат да се
ставаат без постоење на некоја
функција.

244Нега на возилотоАлат за вадење осигурувачи
Алатот за вадење осигурувачи може да биде сместен во кутијата
со осигурувачи во моторниот
простор.
Наместете го алатот за вадење на
осигурувачите одозгора или
отстрана врз разните видови
осигурувачи и повлечете го
осигурувачот.

Нега на возилото245Кутија со осигурувачи во
моторниот простор
Кутијата со осигурувачи е во
предниот лев дел од моторниот
простор.
Откачете го капакот и извадете го.
Бр.Струјно коло1Алансер2Алансер3Издувен сензор4Контролен модул на моторот5Функции на моторот6Контролен модул за
менувачот7–8Контролен модул на моторот9Систем за контрола на
климатизацијата10–11Систем на заклучување на
задната врата12Странична масажа на
седиште13Пупмпа по загревање14–15Издувен сензор

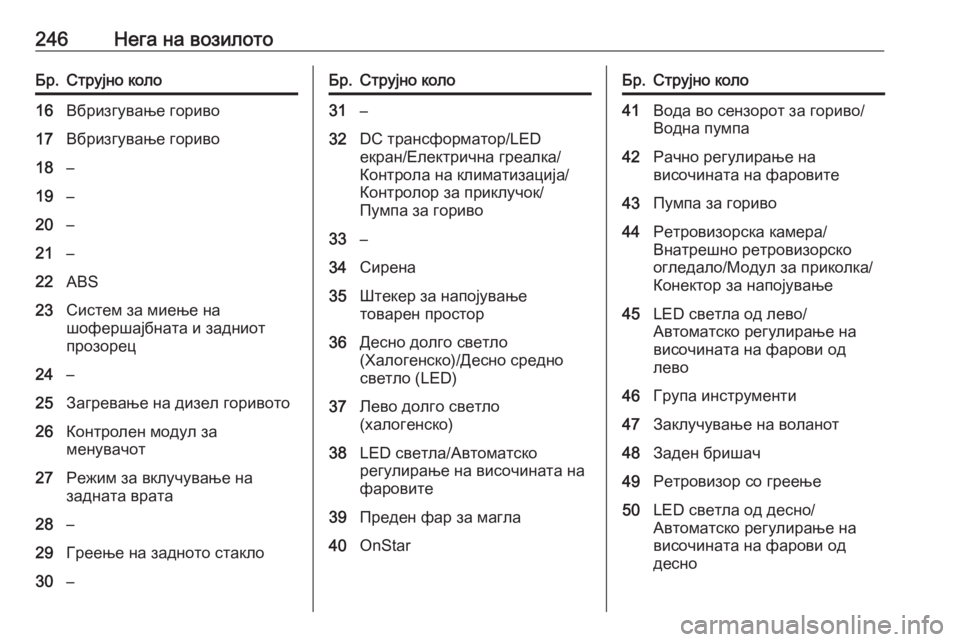

246Нега на возилотоБр.Струјно коло16Вбризгување гориво17Вбризгување гориво18–19–20–21–22ABS23Систем за миење на
шофершајбната и задниот
прозорец24–25Загревање на дизел горивото26Контролен модул за
менувачот27Режим за вклучување на
задната врата28–29Греење на задното стакло30–Бр.Струјно коло31–32DC трансформатор/LED
екран/Електрична греалка/
Контрола на климатизација/
Контролор за приклучок/
Пумпа за гориво33–34Сирена35Штекер за напојување
товарен простор36Десно долго светло
(Халогенско)/Десно средно
светло (LED)37Лево долго светло
(халогенско)38LED светла/Автоматско
регулирање на височината на
фаровите39Преден фар за магла40OnStarБр.Струјно коло41Вода во сензорот за гориво/
Водна пумпа42Рачно регулирање на
височината на фаровите43Пумпа за гориво44Ретровизорска камера/
Внатрешно ретровизорско
огледало/Модул за приколка/
Конектор за напојување45LED светла од лево/
Автоматско регулирање на
височината на фарови од
лево46Група инструменти47Заклучување на воланот48Заден бришач49Ретровизор со греење50LED светла од десно/
Автоматско регулирање на
височината на фарови од
десно

Нега на возилото247Бр.Струјно коло51Левото средно светло(LED)52Контролен модул на моторот/
Контролен модул за
менувачот53–54Бришач на шофершајбната55–56–57–
Откако сте ги смениле прегорените
осигурувачи, затворете го капакот
на кутијата со осигурувачи и
притиснете го да се заглави.
Ако капакот на кутијата со
осигурувачи не е затворен
правилно, може да дојде до
неисправности.
Кутија со осигурувачи вотаблата со инструменти
Кутијата со осигурувачи се наоѓа
зад капакот.
Повлечете го капакот и извадете
го.
Возила со конектори за
напојување:
Ако капакот има конектори за
напојување, тогаш тие мора да се
отстранат со помош на адаптер и
шрафцигер. Адаптерот е сместен
во касетата 3 73. Шрафцигерот е
сместен во товарниот простор
3 251.Приклучете го адаптерот на
конекторите за напојување.

248Нега на возилотоТурнете шрафцигер низ жлебот во
адаптерот. Отстранете го капакот
со повлекување на шрафцигерот.Бр.Струјно коло1–2Систем за контрола на
климатизацијата, вентилатор3Електрично седиште на
страната на возачот4Запалка / Штекер за струја
преден5–6Преден електричен прозорец7ABS8Волан со греење9Модул за контрола на
каросеријата10Заден електричен прозорец11Подвижен покрив12Модул за контрола на
каросеријата13Греење на седиштата (само
кај возила без аларм сирена)Бр.Струјно коло14Надворешни огледала/
Сензори за дожд/Помош за
задржување на лента/Помош
за долго светло15Модул за контрола на
каросеријата16Модул за контрола на
каросеријата17Модул за контрола на
каросеријата18Модул за контрола на
каросеријата19Приклучок за податочно
поврзување20Систем на воздушни
перничиња21Систем за контрола на
климатизацијата22Централна брава, задна
врата23Систем на електронскиот клуч
