Cuidado del vehículo259Luz trasera (1)
Piloto antiniebla ( 2) (lado
izquierdo)
Luz de marcha atrás ( 2) (lado
derecho)
En la versión con luces traseras
de LED, solo se puede extraer y
reemplazar la bombilla de la luz
de marcha atrás ( 1).
7. Inserte el portalámparas en el grupo óptico trasero. Conecte elenchufe al grupo óptico. Monte elgrupo óptico en el portón trasero
y apriete el tornillo desde el inte‐
rior. Coloque la tapa.
En función de la versión, las luces
traseras están diseñadas como LED. En caso de avería, acuda a un taller
para reemplazar los LED.

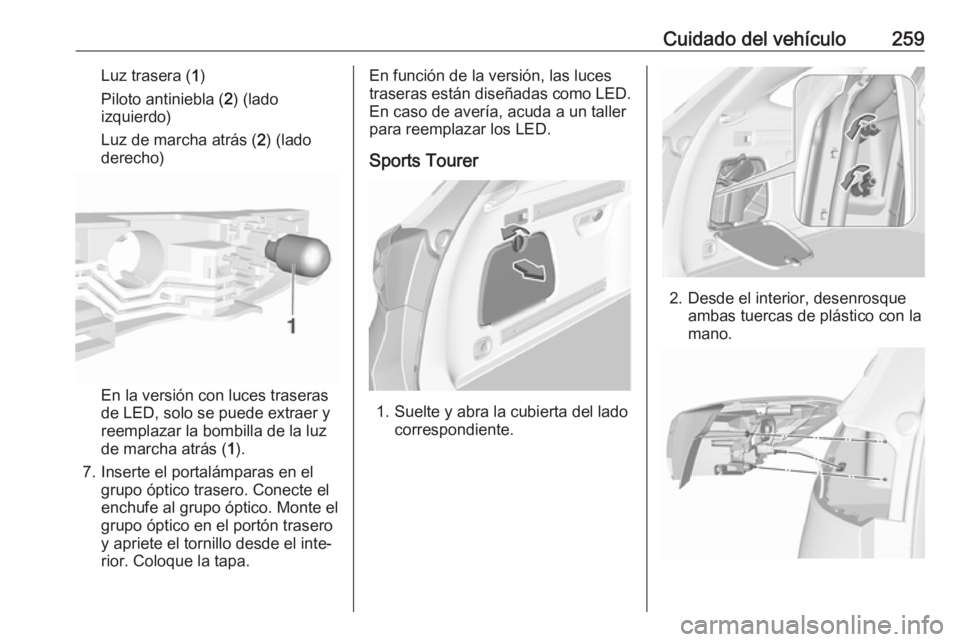

Sports Tourer
1. Suelte y abra la cubierta del lado correspondiente.
2. Desde el interior, desenrosqueambas tuercas de plástico con la
mano.

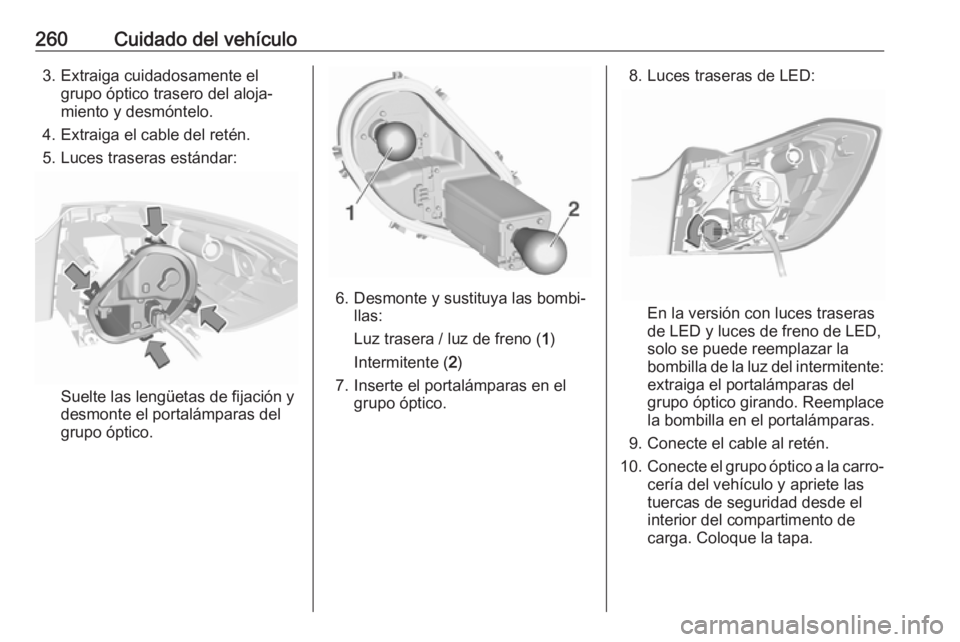

260Cuidado del vehículo3. Extraiga cuidadosamente elgrupo óptico trasero del aloja‐
miento y desmóntelo.
4. Extraiga el cable del retén.
5. Luces traseras estándar:
Suelte las lengüetas de fijación y
desmonte el portalámparas del
grupo óptico.
6. Desmonte y sustituya las bombi‐ llas:
Luz trasera / luz de freno ( 1)
Intermitente ( 2)
7. Inserte el portalámparas en el grupo óptico.
8. Luces traseras de LED:
En la versión con luces traseras
de LED y luces de freno de LED,
solo se puede reemplazar la
bombilla de la luz del intermitente:
extraiga el portalámparas del
grupo óptico girando. Reemplace
la bombilla en el portalámparas.
9. Conecte el cable al retén.
10. Conecte el grupo óptico a la carro‐
cería del vehículo y apriete las
tuercas de seguridad desde el
interior del compartimento de
carga. Coloque la tapa.

Cuidado del vehículo261En función de la versión, las luces
traseras y las luces de freno están
diseñadas como LED. En caso de
avería, acuda a un taller para reem‐
plazar los LED.

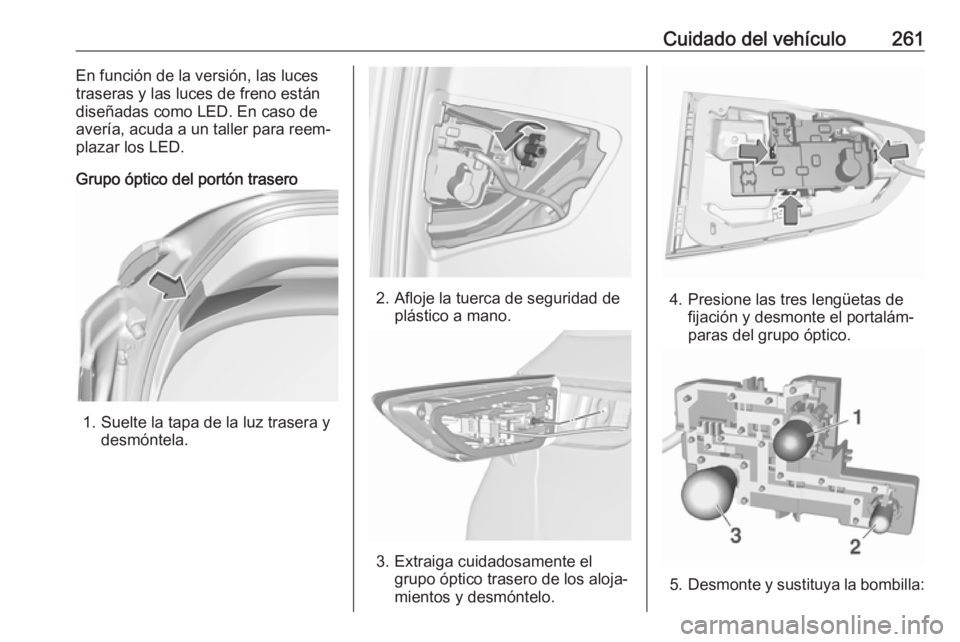

Grupo óptico del portón trasero
1. Suelte la tapa de la luz trasera y desmóntela.
2. Afloje la tuerca de seguridad deplástico a mano.
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Presione las tres lengüetas de fijación y desmonte el portalám‐
paras del grupo óptico.
5. Desmonte y sustituya la bombilla:

262Cuidado del vehículoLuz de marcha atrás (1)
Luz trasera ( 2)
Piloto antiniebla ( 3) (lado
izquierdo)
6. Inserte el portalámparas en el grupo óptico trasero.
7. En la versión con luces traserasde LED, solo se puede reempla‐
zar la bombilla de la luz de marcha
atrás: extraiga el portalámparas
del grupo óptico girando. Reem‐
place la bombilla en el portalám‐
paras.
8. Monte el grupo óptico en el portón
trasero y apriete la tuerca de fija‐
ción desde el interior. Coloque la
tapa.
En función de la versión, las luces
traseras están diseñadas como LED.
En caso de avería, acuda a un taller
para reemplazar los LED.

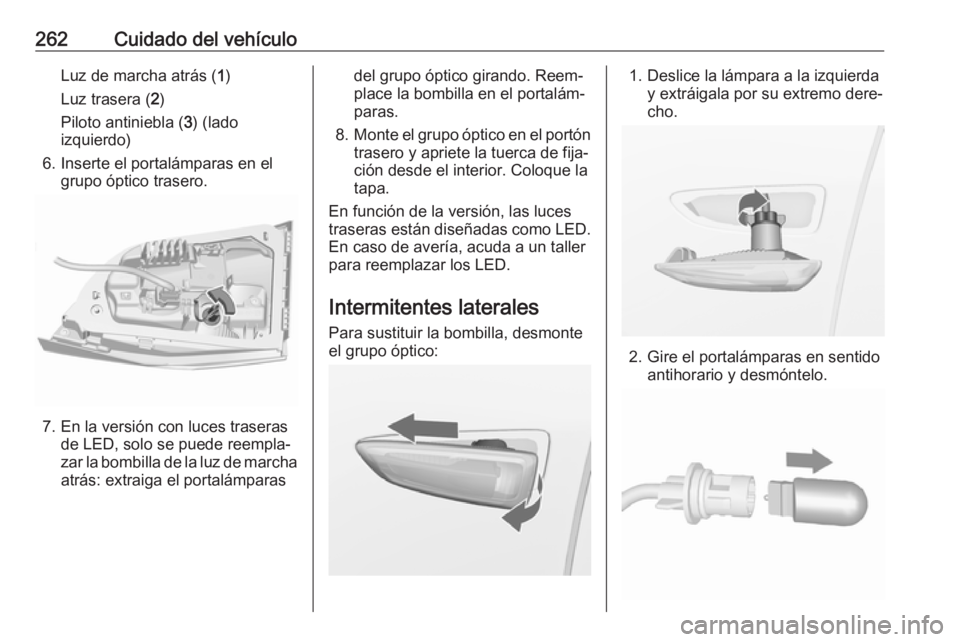

Intermitentes laterales Para sustituir la bombilla, desmonte
el grupo óptico:1. Deslice la lámpara a la izquierda y extráigala por su extremo dere‐
cho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.

Cuidado del vehículo2633.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícela a la izquierda e
introduzca el extremo derecho.

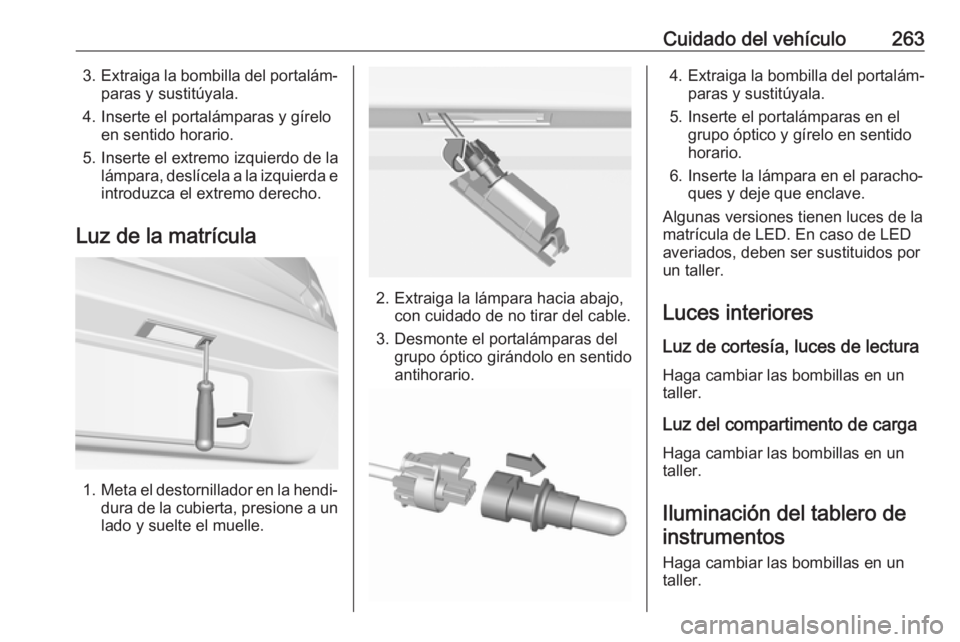

Luz de la matrícula
1. Meta el destornillador en la hendi‐
dura de la cubierta, presione a un lado y suelte el muelle.
2. Extraiga la lámpara hacia abajo, con cuidado de no tirar del cable.
3. Desmonte el portalámparas del grupo óptico girándolo en sentidoantihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y deje que enclave.
Algunas versiones tienen luces de la matrícula de LED. En caso de LED
averiados, deben ser sustituidos por
un taller.
Luces interiores
Luz de cortesía, luces de lectura Haga cambiar las bombillas en un
taller.
Luz del compartimento de carga Haga cambiar las bombillas en un
taller.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un
taller.

264Cuidado del vehículoSistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el
vehículo:
● compartimento del motor
● panel de mandos
● compartimento de carga
Antes de sustituir un fusible, desco‐ necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse por su filamento fundido. No
sustituya el fusible hasta que se
subsane la causa de la avería.
Algunas funciones pueden estar protegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.

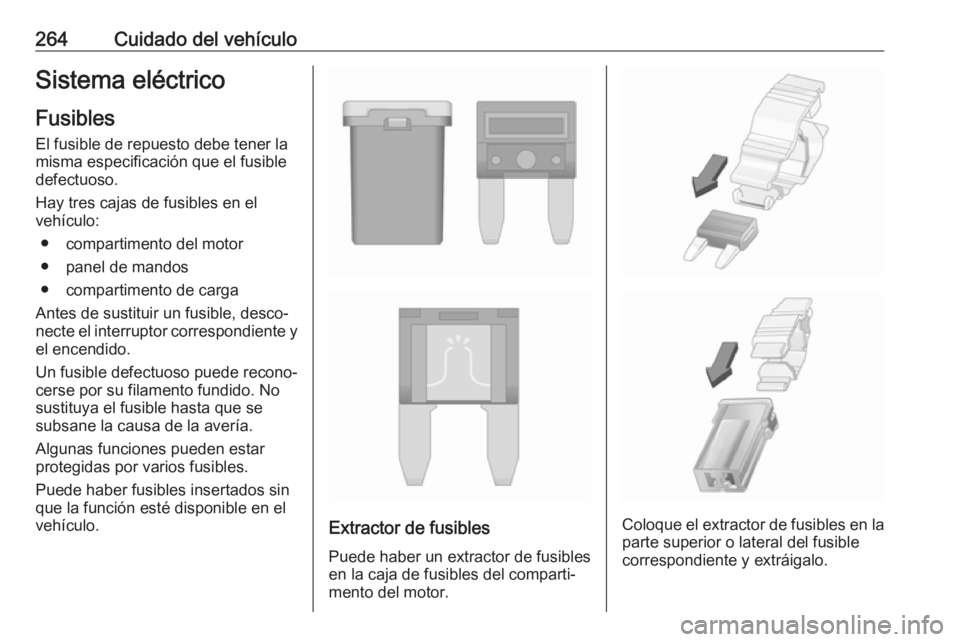

Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.Coloque el extractor de fusibles en la
parte superior o lateral del fusible
correspondiente y extráigalo.

Cuidado del vehículo265Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenganche la cubierta y extráigala.
N.ºCircuito1Motor de arranque2Motor de arranque3Sensor de escape4Módulo de control del motor5Funciones del motor6Módulo de control del cambio7–8Módulo de control del motor9Climatizador automático10Sistema de escape diésel11Sistema de bloqueo del portón
trasero, transmisión12Masaje lumbar del asiento13Bomba de recirculación del refri‐ gerante14Sistema de escape diésel15Sensor de escape16Inyección de combustible

266Cuidado del vehículoN.ºCircuito17Inyección de combustible18Sistema de escape diésel19Sistema de escape diésel20–21Convertidor de CC/CA22ABS23Sistema de lavado para el para‐brisas y la luneta trasera24–25Calefacción de combustible
diésel26Módulo de control del cambio27Módulo de portón trasero eléc‐
trico28–29Luneta térmica trasera30Desempañador del retrovisor31–N.ºCircuito32Transformador CC/Pantalla de
LED/Calefacción eléctrica/
Climatización/Controlador de
bujía33Aviso antirrobo34Bocina35Toma del maletero36Luz de carretera derecha (haló‐
gena)/Luz de carretera derecha
(LED)37Luz de carretera izquierda (haló‐
gena)38Faro de LED/Regulación auto‐
mática del alcance de los faros39Faros antiniebla40OnStar41Sensor de agua en combustible/ Bomba de agua42Regulación manual del alcance
de los faros43Bomba de combustibleN.ºCircuito44Cámara retrovisora/Espejo
retrovisor trasero interior/
Módulo de remolque45Faro de LED izquierdo/Regula‐
ción automática del alcance de
los faros izquierdos46Cuadro de instrumentos47Bloqueo de la columna de la
dirección48Limpialuneta49–50Faro de LED derecho/Regula‐
ción automática del alcance de
los faros derecho51Luz de cruce izquierda (LED)52Módulo de control del motor/
Módulo de control del cambio53–54Limpiaparabrisas55Sistema de escape diésel

Cuidado del vehículo267N.ºCircuito56–57–
Después de cambiar los fusibles
defectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se
enclave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.

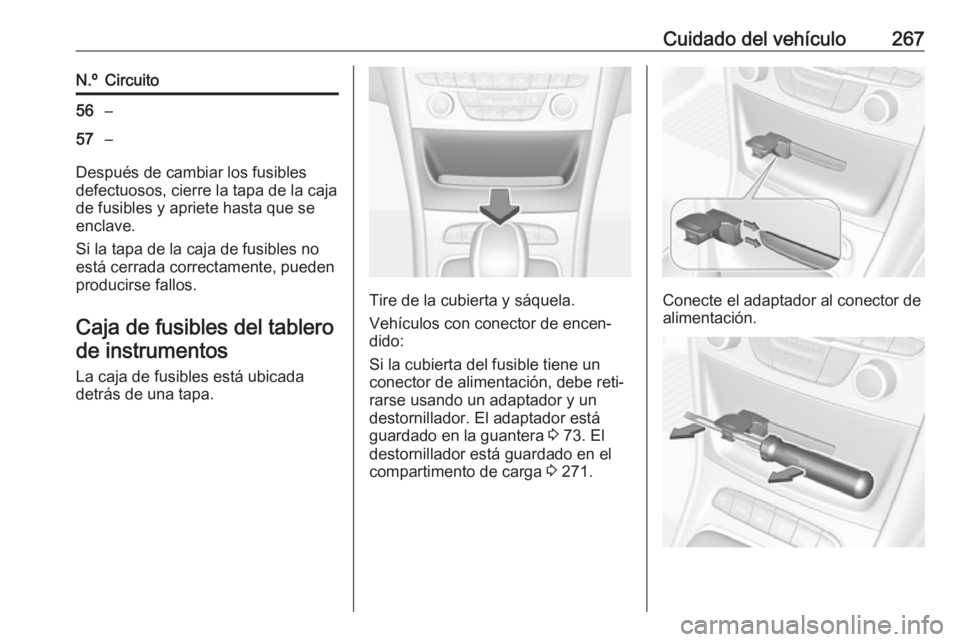

Caja de fusibles del tablero de instrumentos
La caja de fusibles está ubicada
detrás de una tapa.
Tire de la cubierta y sáquela.
Vehículos con conector de encen‐
dido:
Si la cubierta del fusible tiene un
conector de alimentación, debe reti‐
rarse usando un adaptador y un
destornillador. El adaptador está
guardado en la guantera 3 73. El
destornillador está guardado en el
compartimento de carga 3 271.Conecte el adaptador al conector de
alimentación.

268Cuidado del vehículoPresione el destornillador por el
rebaje del adaptador. Retire la

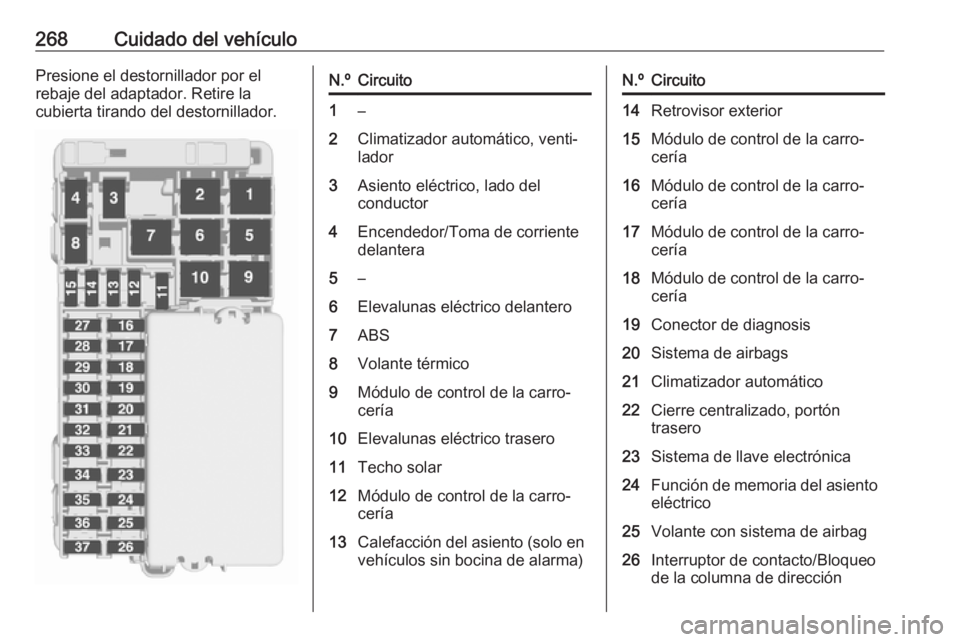

cubierta tirando del destornillador.N.ºCircuito1–2Climatizador automático, venti‐
lador3Asiento eléctrico, lado del
conductor4Encendedor/Toma de corriente
delantera5–6Elevalunas eléctrico delantero7ABS8Volante térmico9Módulo de control de la carro‐
cería10Elevalunas eléctrico trasero11Techo solar12Módulo de control de la carro‐
cería13Calefacción del asiento (solo en
vehículos sin bocina de alarma)N.ºCircuito14Retrovisor exterior15Módulo de control de la carro‐
cería16Módulo de control de la carro‐
cería17Módulo de control de la carro‐
cería18Módulo de control de la carro‐
cería19Conector de diagnosis20Sistema de airbags21Climatizador automático22Cierre centralizado, portón
trasero23Sistema de llave electrónica24Función de memoria del asiento
eléctrico25Volante con sistema de airbag26Interruptor de contacto/Bloqueo
de la columna de dirección
