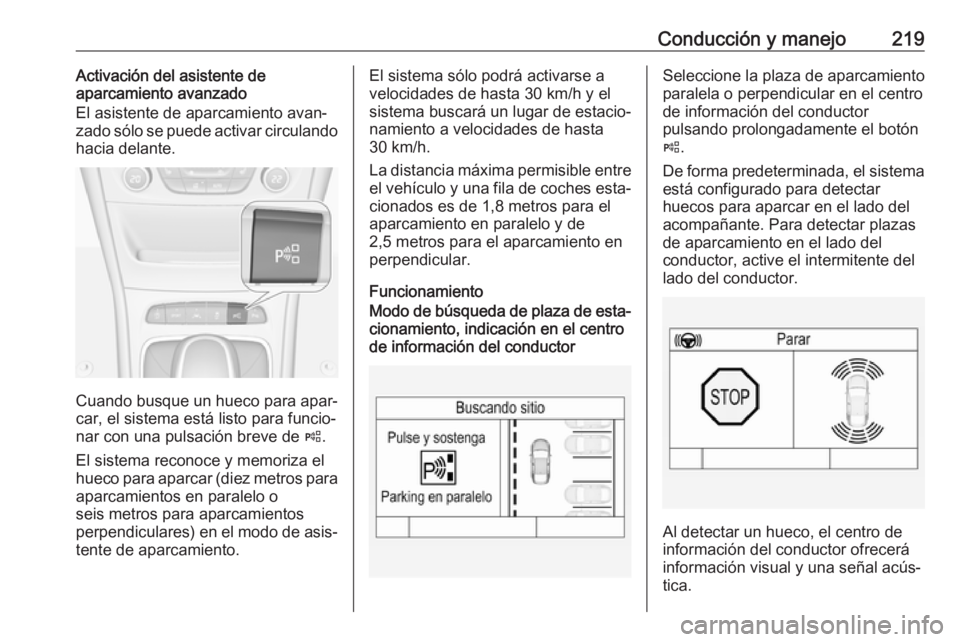

Conducción y manejo219Activación del asistente de
aparcamiento avanzado
El asistente de aparcamiento avan‐
zado sólo se puede activar circulando
hacia delante.
Cuando busque un hueco para apar‐
car, el sistema está listo para funcio‐
nar con una pulsación breve de (.
El sistema reconoce y memoriza el
hueco para aparcar (diez metros para
aparcamientos en paralelo o
seis metros para aparcamientos
perpendiculares) en el modo de asis‐
tente de aparcamiento.
El sistema sólo podrá activarse avelocidades de hasta 30 km/h y el
sistema buscará un lugar de estacio‐
namiento a velocidades de hasta
30 km/h.
La distancia máxima permisible entre
el vehículo y una fila de coches esta‐ cionados es de 1,8 metros para el
aparcamiento en paralelo y de
2,5 metros para el aparcamiento en
perpendicular.
FuncionamientoModo de búsqueda de plaza de esta‐
cionamiento, indicación en el centro
de información del conductorSeleccione la plaza de aparcamiento
paralela o perpendicular en el centro de información del conductor
pulsando prolongadamente el botón
( .
De forma predeterminada, el sistema está configurado para detectar
huecos para aparcar en el lado del
acompañante. Para detectar plazas
de aparcamiento en el lado del
conductor, active el intermitente del
lado del conductor.
Al detectar un hueco, el centro de
información del conductor ofrecerá
información visual y una señal acús‐
tica.

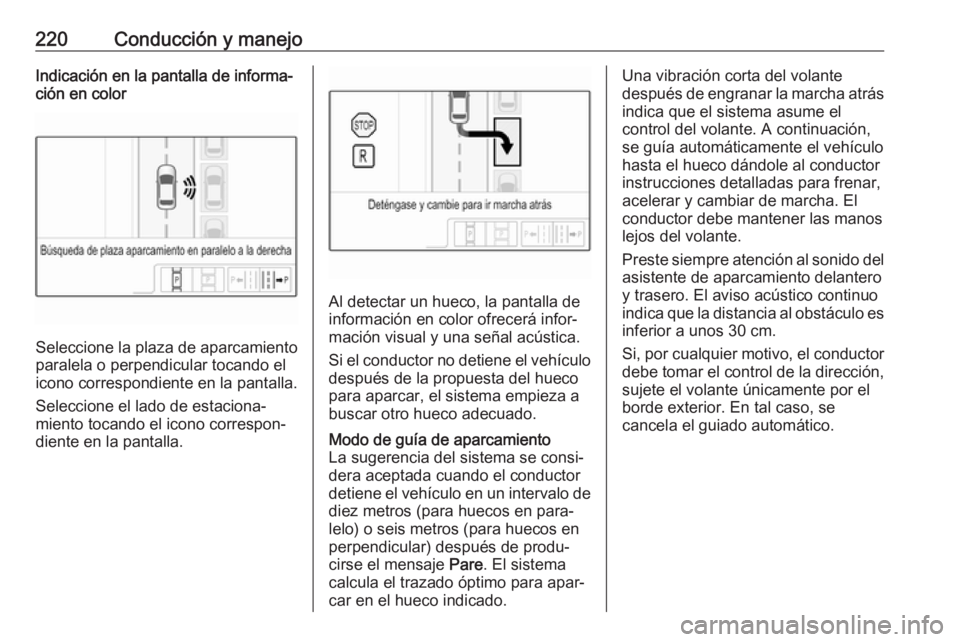

220Conducción y manejoIndicación en la pantalla de informa‐
ción en color
Seleccione la plaza de aparcamiento
paralela o perpendicular tocando el
icono correspondiente en la pantalla.
Seleccione el lado de estaciona‐
miento tocando el icono correspon‐
diente en la pantalla.
Al detectar un hueco, la pantalla de
información en color ofrecerá infor‐
mación visual y una señal acústica.
Si el conductor no detiene el vehículo
después de la propuesta del hueco
para aparcar, el sistema empieza a
buscar otro hueco adecuado.
Modo de guía de aparcamiento
La sugerencia del sistema se consi‐
dera aceptada cuando el conductor
detiene el vehículo en un intervalo de diez metros (para huecos en para‐
lelo) o seis metros (para huecos en
perpendicular) después de produ‐
cirse el mensaje Pare. El sistema
calcula el trazado óptimo para apar‐
car en el hueco indicado.Una vibración corta del volante
después de engranar la marcha atrás
indica que el sistema asume el
control del volante. A continuación,
se guía automáticamente el vehículo
hasta el hueco dándole al conductor
instrucciones detalladas para frenar,
acelerar y cambiar de marcha. El
conductor debe mantener las manos
lejos del volante.
Preste siempre atención al sonido del asistente de aparcamiento delantero
y trasero. El aviso acústico continuo
indica que la distancia al obstáculo es
inferior a unos 30 cm.
Si, por cualquier motivo, el conductor debe tomar el control de la dirección,
sujete el volante únicamente por el
borde exterior. En tal caso, se
cancela el guiado automático.

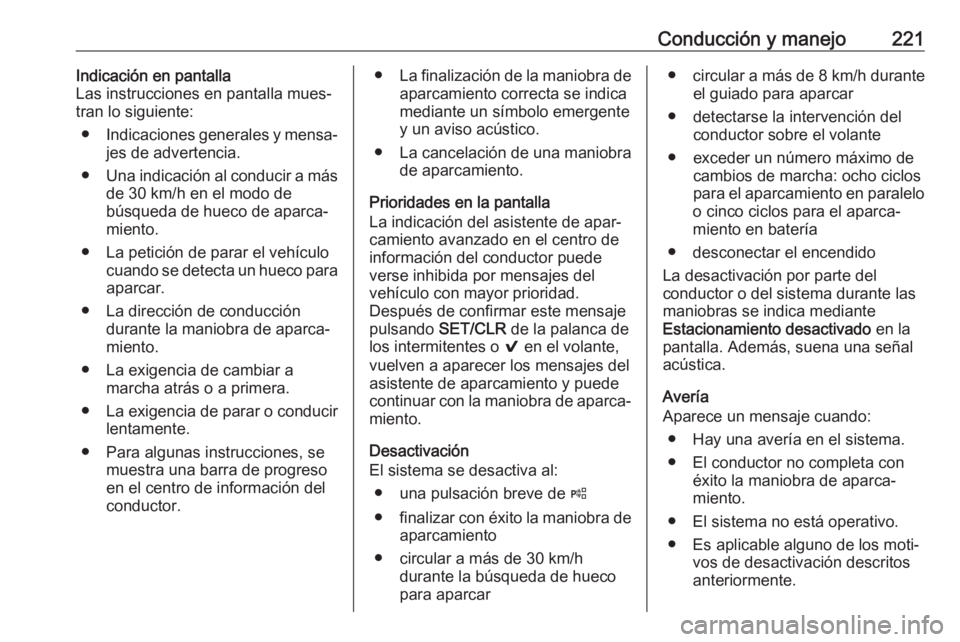

Conducción y manejo221Indicación en pantalla
Las instrucciones en pantalla mues‐
tran lo siguiente:
● Indicaciones generales y mensa‐
jes de advertencia.
● Una indicación al conducir a más
de 30 km/h en el modo de
búsqueda de hueco de aparca‐ miento.
● La petición de parar el vehículo cuando se detecta un hueco paraaparcar.
● La dirección de conducción durante la maniobra de aparca‐
miento.
● La exigencia de cambiar a marcha atrás o a primera.
● La exigencia de parar o conducir
lentamente.
● Para algunas instrucciones, se muestra una barra de progreso
en el centro de información del
conductor.● La finalización de la maniobra de
aparcamiento correcta se indica
mediante un símbolo emergente
y un aviso acústico.
● La cancelación de una maniobra de aparcamiento.
Prioridades en la pantalla
La indicación del asistente de apar‐
camiento avanzado en el centro de
información del conductor puede
verse inhibida por mensajes del
vehículo con mayor prioridad.
Después de confirmar este mensaje
pulsando SET/CLR de la palanca de
los intermitentes o 9 en el volante,
vuelven a aparecer los mensajes del
asistente de aparcamiento y puede continuar con la maniobra de aparca‐
miento.
Desactivación
El sistema se desactiva al:
● una pulsación breve de (
● finalizar con éxito la maniobra de
aparcamiento
● circular a más de 30 km/h durante la búsqueda de hueco
para aparcar● circular a más de 8 km/h durante
el guiado para aparcar
● detectarse la intervención del conductor sobre el volante
● exceder un número máximo de cambios de marcha: ocho ciclos
para el aparcamiento en paralelo
o cinco ciclos para el aparca‐ miento en batería
● desconectar el encendido
La desactivación por parte del
conductor o del sistema durante las
maniobras se indica mediante
Estacionamiento desactivado en la
pantalla. Además, suena una señal
acústica.
Avería
Aparece un mensaje cuando:
● Hay una avería en el sistema.
● El conductor no completa con éxito la maniobra de aparca‐
miento.
● El sistema no está operativo.
● Es aplicable alguno de los moti‐ vos de desactivación descritosanteriormente.

222Conducción y manejoSi se detecta un objeto durante las
instrucciones de estacionamiento,
aparece Pare en la pantalla. Si se
retira el objeto, se puede continuar con la maniobra de aparcamiento. Si
no se retira el objeto, el sistema se desactivará. Una pulsación prolon‐
gada de ( activará el sistema y
buscará un nuevo hueco para apar‐
car.
Información básica sobre los
sistemas de asistencia al
aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento del sistema puede
verse reducido si los sensores
están cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga
pesada.
Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo, vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de
objetos ni la indicación correcta de
la distancia en la parte superior de
estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como
objetos estrechos, o los materia‐
les blandos pueden no ser detec‐
tados por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.
Nota
Es posible que los sensores detec‐
ten un objeto inexistente debido a
perturbaciones del eco por ruidos
externos o desalineaciones mecáni‐ cas (pueden producirse falsos
avisos esporádicamente).
Asegúrese de que la matrícula
delantera esté bien montada (que
no esté doblada ni haya huecos
respecto al parachoques en el lado
izquierdo o derecho) y que los
sensores están correctamente colo‐
cados.
El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio dispo‐
nible para aparcar después de
iniciar la maniobra de aparcamiento. El sistema puede confundir unaentrada, un acceso, un patio o uncruce con un hueco para aparcar.
Después de seleccionar la marcha

Conducción y manejo223atrás, el sistema iniciará una manio‐
bra de aparcamiento. Asegúrese de
la disponibilidad del hueco para
aparcar sugerido.
El sistema no detecta las irregulari‐ dades de la calzada, p. ej., en zonas de obras. El conductor debe asumir
la responsabilidad.
Nota
Después de su fabricación, es nece‐ sario calibrar el sistema. Para un
guiado de estacionamiento óptimo,
se necesita una distancia de
conducción de al menos 10 km,
incluidos unos cuantos giros.
Alerta de punto ciego lateral
El sistema de alerta de punto ciego
lateral detecta e informa de objetos a
cualquier lado del vehículo, dentro de una zona especificada de "punto
ciego". Al detectar objetos que
podrían no verse en los espejos retro‐ visores interiores y exteriores, el
sistema muestra una alerta visual en
cada retrovisor exterior.
La alerta de punto ciego lateral utiliza
algunos de los sensores del asistente de aparcamiento avanzado, queestán situados en el parachoques
delantero y trasero a ambos lados del
vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta:
● vehículos fuera de las zonas del punto ciego laterales que
puedan acercarse rápidamente
● peatones, ciclistas o animales Antes de cambiar de carril,
compruebe siempre todos los
retrovisores, mire por encima del hombro y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo
adelantado, se iluminará un símbolo
de advertencia B amarillo en el
espejo retrovisor exterior correspon‐
diente. En ese momento, si el
conductor activa el intermitente, el
símbolo de advertencia B comenzará
a parpadear en amarillo como adver‐ tencia para evitar el cambio de carril.
Nota
Si el vehículo que adelanta es, al
menos, 10 km/h más rápido que el
vehículo adelantado, es posible que
no se ilumine el símbolo de adver‐
tencia B en el espejo retrovisor exte‐
rior correspondiente.
La alerta de punto ciego lateral se
activa a velocidades superiores a
10 km/h y hasta los 140 km/h. Si
circula a una velocidad superior a
140 km/h, se desactiva el sistema, lo
que se indica mediante la iluminación
atenuada de los símbolos de

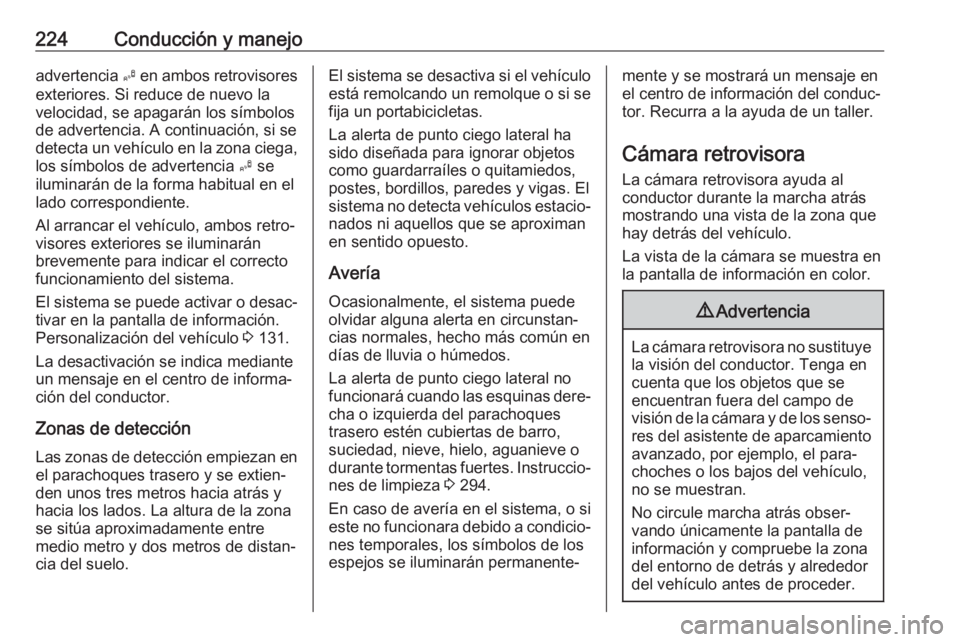

224Conducción y manejoadvertencia B en ambos retrovisores
exteriores. Si reduce de nuevo la
velocidad, se apagarán los símbolos
de advertencia. A continuación, si se detecta un vehículo en la zona ciega, los símbolos de advertencia B se
iluminarán de la forma habitual en el
lado correspondiente.
Al arrancar el vehículo, ambos retro‐
visores exteriores se iluminarán
brevemente para indicar el correcto
funcionamiento del sistema.
El sistema se puede activar o desac‐
tivar en la pantalla de información.
Personalización del vehículo 3 131.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor.
Zonas de detección Las zonas de detección empiezan en
el parachoques trasero y se extien‐
den unos tres metros hacia atrás y
hacia los lados. La altura de la zona
se sitúa aproximadamente entre
medio metro y dos metros de distan‐
cia del suelo.El sistema se desactiva si el vehículo
está remolcando un remolque o si se
fija un portabicicletas.
La alerta de punto ciego lateral ha
sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. El sistema no detecta vehículos estacio‐ nados ni aquellos que se aproximan
en sentido opuesto.
Avería Ocasionalmente, el sistema puede
olvidar alguna alerta en circunstan‐
cias normales, hecho más común en
días de lluvia o húmedos.
La alerta de punto ciego lateral no
funcionará cuando las esquinas dere‐ cha o izquierda del parachoques
trasero estén cubiertas de barro,
suciedad, nieve, hielo, aguanieve o
durante tormentas fuertes. Instruccio‐ nes de limpieza 3 294.
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, los símbolos de los
espejos se iluminarán permanente‐mente y se mostrará un mensaje en
el centro de información del conduc‐
tor. Recurra a la ayuda de un taller.
Cámara retrovisora La cámara retrovisora ayuda al
conductor durante la marcha atrás
mostrando una vista de la zona que
hay detrás del vehículo.
La vista de la cámara se muestra en
la pantalla de información en color.9 Advertencia
La cámara retrovisora no sustituye
la visión del conductor. Tenga en
cuenta que los objetos que se
encuentran fuera del campo de
visión de la cámara y de los senso‐
res del asistente de aparcamiento avanzado, por ejemplo, el para‐
choches o los bajos del vehículo,
no se muestran.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe la zona
del entorno de detrás y alrededor
del vehículo antes de proceder.

Conducción y manejo225ActivaciónLa cámara retrovisora se activa auto‐
máticamente al accionar la marcha
atrás.
Funcionamiento
En la versión 5 puertas la cámara
está montada entre las luces de la
matrícula.
En el Sports Tourer la cámara está
montada debajo de la moldura del
portón trasero.
El área mostrada por la cámara es
limitada. La distancia de la imagen
que aparece en pantalla difiere de la
distancia real.
Líneas guía
Las líneas guía dinámicas son líneas
horizontales en intervalos de
un metro, proyectadas sobre la
imagen para definir la distancia a los
objetos mostrados.La trayectoria del vehículo se mues‐
tra en función del ángulo de la direc‐
ción.
Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen que muestra los obstáculos detectados por los sensores traseros del asistente de aparcamiento avan‐
zado.
Además, 9 aparece en la línea supe‐
rior de la pantalla de información con la advertencia para comprobar lo que
rodea al vehículo.

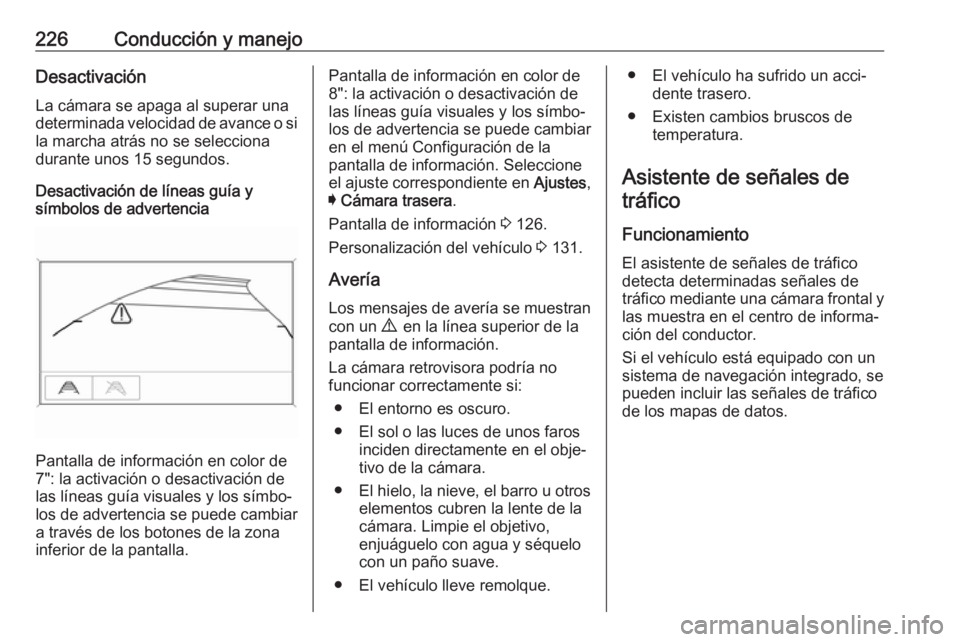

226Conducción y manejoDesactivaciónLa cámara se apaga al superar una
determinada velocidad de avance o si la marcha atrás no se selecciona
durante unos 15 segundos.
Desactivación de líneas guía y
símbolos de advertencia
Pantalla de información en color de
7": la activación o desactivación de
las líneas guía visuales y los símbo‐
los de advertencia se puede cambiar
a través de los botones de la zona
inferior de la pantalla.
Pantalla de información en color de
8": la activación o desactivación de
las líneas guía visuales y los símbo‐
los de advertencia se puede cambiar
en el menú Configuración de la
pantalla de información. Seleccione
el ajuste correspondiente en Ajustes,
I Cámara trasera .
Pantalla de información 3 126.
Personalización del vehículo 3 131.
Avería
Los mensajes de avería se muestran con un 9 en la línea superior de la
pantalla de información.
La cámara retrovisora podría no
funcionar correctamente si:
● El entorno es oscuro.
● El sol o las luces de unos faros inciden directamente en el obje‐
tivo de la cámara.
● El hielo, la nieve, el barro u otros
elementos cubren la lente de la
cámara. Limpie el objetivo,
enjuáguelo con agua y séquelo
con un paño suave.
● El vehículo lleve remolque.● El vehículo ha sufrido un acci‐ dente trasero.
● Existen cambios bruscos de temperatura.
Asistente de señales de tráfico
Funcionamiento El asistente de señales de tráfico
detecta determinadas señales de tráfico mediante una cámara frontal y
las muestra en el centro de informa‐
ción del conductor.
Si el vehículo está equipado con un
sistema de navegación integrado, se pueden incluir las señales de tráfico
de los mapas de datos.

Conducción y manejo227

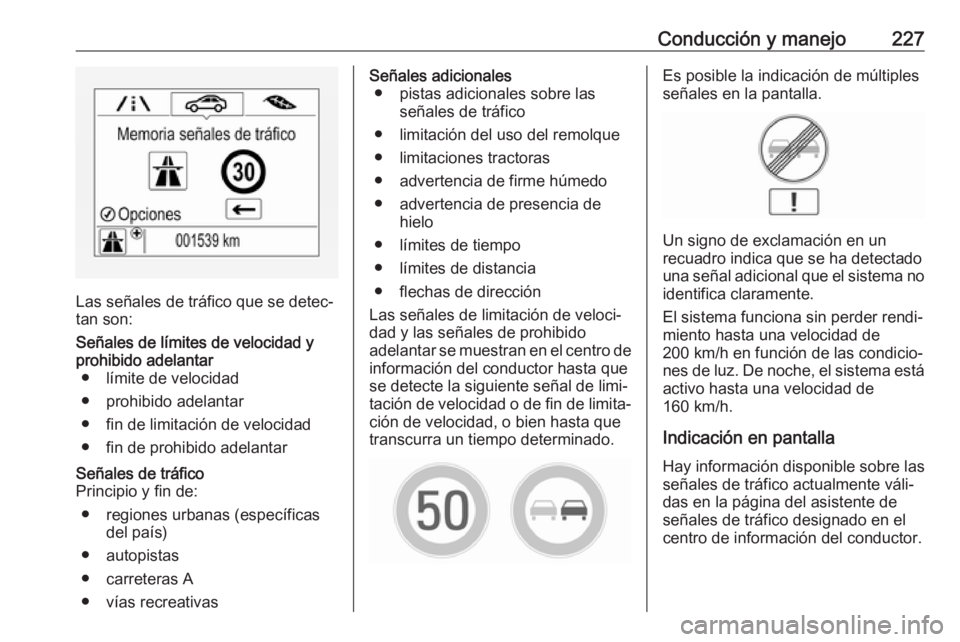

Las señales de tráfico que se detec‐
tan son:
Señales de límites de velocidad y
prohibido adelantar ● límite de velocidad
● prohibido adelantar
● fin de limitación de velocidad
● fin de prohibido adelantarSeñales de tráfico
Principio y fin de:
● regiones urbanas (específicas del país)
● autopistas
● carreteras A
● vías recreativasSeñales adicionales ● pistas adicionales sobre las señales de tráfico
● limitación del uso del remolque
● limitaciones tractoras
● advertencia de firme húmedo
● advertencia de presencia de hielo
● límites de tiempo
● límites de distancia
● flechas de dirección
Las señales de limitación de veloci‐
dad y las señales de prohibido
adelantar se muestran en el centro de información del conductor hasta que
se detecte la siguiente señal de limi‐
tación de velocidad o de fin de limita‐
ción de velocidad, o bien hasta que
transcurra un tiempo determinado.Es posible la indicación de múltiples
señales en la pantalla.
Un signo de exclamación en un
recuadro indica que se ha detectado
una señal adicional que el sistema no identifica claramente.
El sistema funciona sin perder rendi‐
miento hasta una velocidad de
200 km/h en función de las condicio‐
nes de luz. De noche, el sistema está
activo hasta una velocidad de
160 km/h.
Indicación en pantalla
Hay información disponible sobre las
señales de tráfico actualmente váli‐ das en la página del asistente de
señales de tráfico designado en el
centro de información del conductor.

228Conducción y manejo

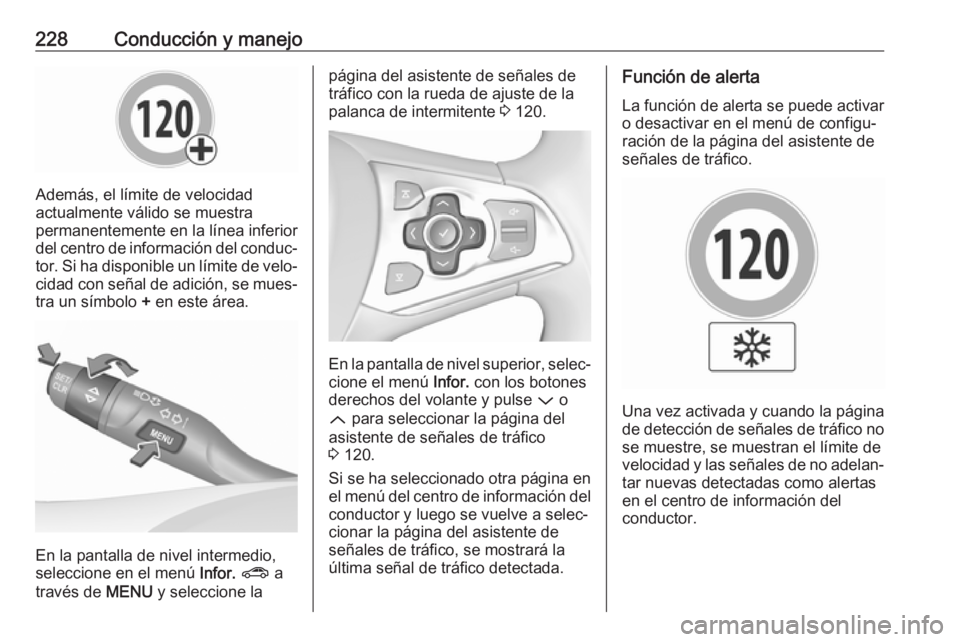

Además, el límite de velocidad
actualmente válido se muestra
permanentemente en la línea inferior
del centro de información del conduc‐
tor. Si ha disponible un límite de velo‐ cidad con señal de adición, se mues‐
tra un símbolo + en este área.
En la pantalla de nivel intermedio,
seleccione en el menú Infor. ? a
través de MENU y seleccione la
página del asistente de señales de
tráfico con la rueda de ajuste de la
palanca de intermitente 3 120.
En la pantalla de nivel superior, selec‐
cione el menú Infor. con los botones
derechos del volante y pulse P o
Q para seleccionar la página del
asistente de señales de tráfico
3 120.
Si se ha seleccionado otra página en
el menú del centro de información del
conductor y luego se vuelve a selec‐
cionar la página del asistente de
señales de tráfico, se mostrará la
última señal de tráfico detectada.
Función de alerta
La función de alerta se puede activar o desactivar en el menú de configu‐
ración de la página del asistente de
señales de tráfico.
Una vez activada y cuando la página
de detección de señales de tráfico no se muestre, se muestran el límite de
velocidad y las señales de no adelan‐ tar nuevas detectadas como alertas
en el centro de información del
conductor.
