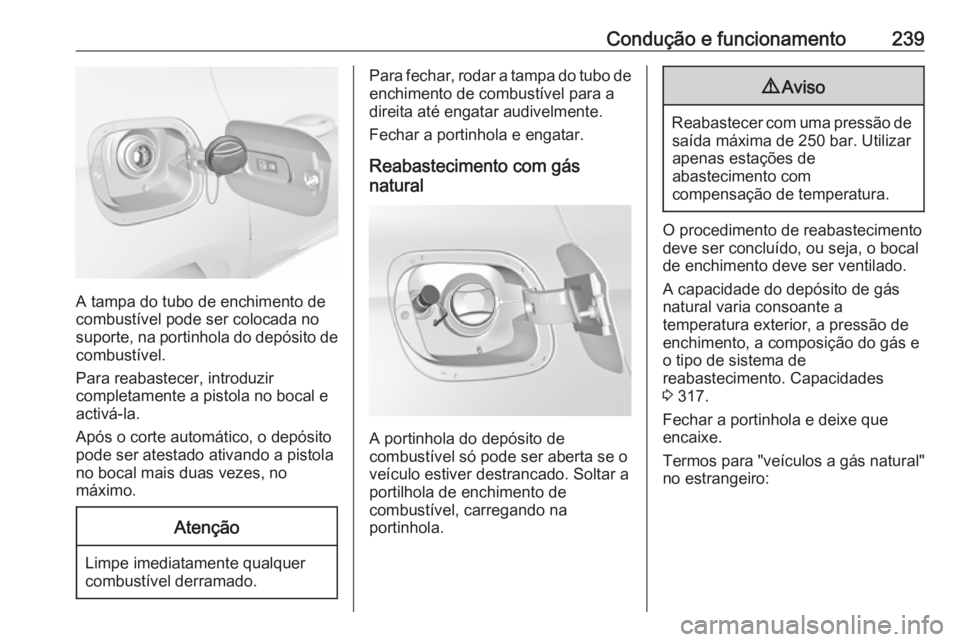

Condução e funcionamento239
A tampa do tubo de enchimento de
combustível pode ser colocada no
suporte, na portinhola do depósito de
combustível.
Para reabastecer, introduzir
completamente a pistola no bocal e
activá-la.
Após o corte automático, o depósito
pode ser atestado ativando a pistola
no bocal mais duas vezes, no
máximo.
Atenção
Limpe imediatamente qualquer
combustível derramado.
Para fechar, rodar a tampa do tubo de
enchimento de combustível para a
direita até engatar audivelmente.
Fechar a portinhola e engatar.
Reabastecimento com gás
natural
A portinhola do depósito de
combustível só pode ser aberta se o
veículo estiver destrancado. Soltar a
portilhola de enchimento de
combustível, carregando na
portinhola.
9 Aviso
Reabastecer com uma pressão de
saída máxima de 250 bar. Utilizar
apenas estações de
abastecimento com
compensação de temperatura.
O procedimento de reabastecimento
deve ser concluído, ou seja, o bocal
de enchimento deve ser ventilado.
A capacidade do depósito de gás
natural varia consoante a
temperatura exterior, a pressão de
enchimento, a composição do gás e
o tipo de sistema de
reabastecimento. Capacidades
3 317.
Fechar a portinhola e deixe que encaixe.
Termos para "veículos a gás natural"
no estrangeiro:

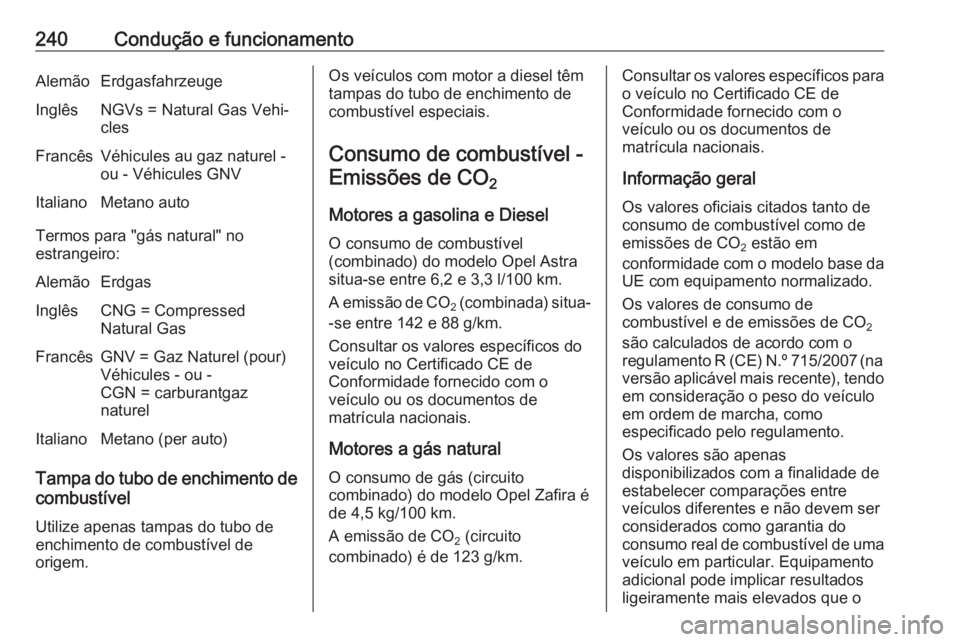

240Condução e funcionamentoAlemãoErdgasfahrzeugeInglêsNGVs = Natural Gas Vehi‐
clesFrancêsVéhicules au gaz naturel -
ou - Véhicules GNVItalianoMetano auto
Termos para "gás natural" no
estrangeiro:
AlemãoErdgasInglêsCNG = Compressed
Natural GasFrancêsGNV = Gaz Naturel (pour)
Véhicules - ou -
CGN = carburantgaz
naturelItalianoMetano (per auto)
Tampa do tubo de enchimento de
combustível
Utilize apenas tampas do tubo de
enchimento de combustível de
origem.
Os veículos com motor a diesel têm
tampas do tubo de enchimento de
combustível especiais.
Consumo de combustível -Emissões de CO 2
Motores a gasolina e Diesel
O consumo de combustível
(combinado) do modelo Opel Astra
situa-se entre 6,2 e 3,3 l/100 km.
A emissão de CO 2 (combinada) situa-
-se entre 142 e 88 g/km.
Consultar os valores específicos do
veículo no Certificado CE de
Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
Motores a gás natural O consumo de gás (circuito
combinado) do modelo Opel Zafira é
de 4,5 kg/100 km.
A emissão de CO 2 (circuito
combinado) é de 123 g/km.Consultar os valores específicos para o veículo no Certificado CE de
Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
Informação geral Os valores oficiais citados tanto deconsumo de combustível como de
emissões de CO 2 estão em
conformidade com o modelo base da
UE com equipamento normalizado.
Os valores de consumo de
combustível e de emissões de CO 2
são calculados de acordo com o
regulamento R (CE) N.º 715/2007 (na
versão aplicável mais recente), tendo
em consideração o peso do veículo
em ordem de marcha, como
especificado pelo regulamento.
Os valores são apenas
disponibilizados com a finalidade de
estabelecer comparações entre
veículos diferentes e não devem ser
considerados como garantia do
consumo real de combustível de uma veículo em particular. Equipamento
adicional pode implicar resultados
ligeiramente mais elevados que o

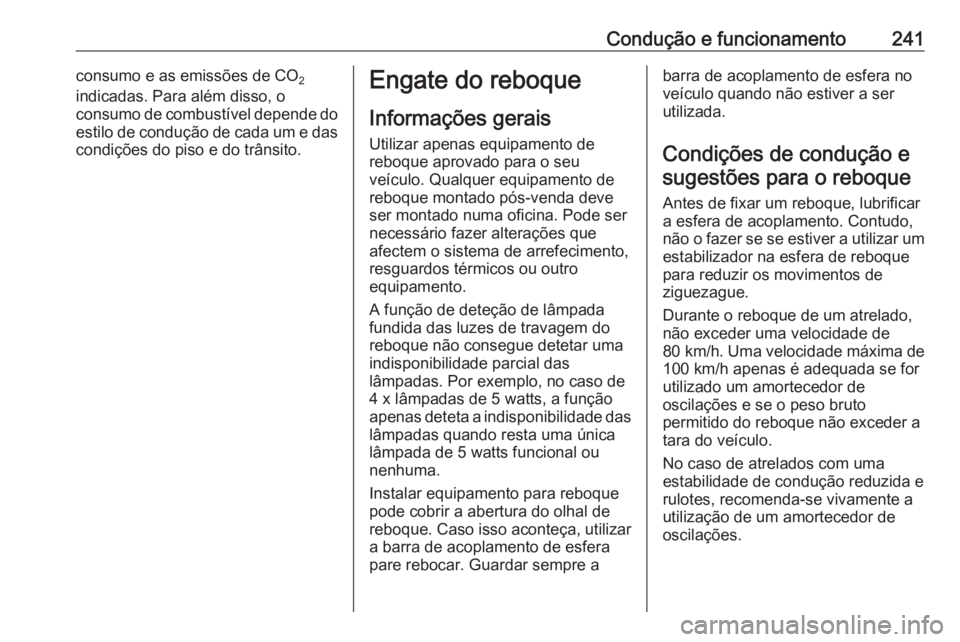

Condução e funcionamento241consumo e as emissões de CO2
indicadas. Para além disso, o
consumo de combustível depende do
estilo de condução de cada um e das condições do piso e do trânsito.Engate do reboque
Informações gerais
Utilizar apenas equipamento de
reboque aprovado para o seu
veículo. Qualquer equipamento de reboque montado pós-venda deve
ser montado numa oficina. Pode ser
necessário fazer alterações que
afectem o sistema de arrefecimento,
resguardos térmicos ou outro
equipamento.
A função de deteção de lâmpada
fundida das luzes de travagem do
reboque não consegue detetar uma indisponibilidade parcial das
lâmpadas. Por exemplo, no caso de
4 x lâmpadas de 5 watts, a função
apenas deteta a indisponibilidade das lâmpadas quando resta uma única
lâmpada de 5 watts funcional ou
nenhuma.
Instalar equipamento para reboque
pode cobrir a abertura do olhal de
reboque. Caso isso aconteça, utilizar
a barra de acoplamento de esfera
pare rebocar. Guardar sempre abarra de acoplamento de esfera no
veículo quando não estiver a ser
utilizada.
Condições de condução e sugestões para o reboque
Antes de fixar um reboque, lubrificar
a esfera de acoplamento. Contudo,
não o fazer se se estiver a utilizar um
estabilizador na esfera de reboque
para reduzir os movimentos de
ziguezague.
Durante o reboque de um atrelado,
não exceder uma velocidade de
80 km/h . Uma velocidade máxima de
100 km/h apenas é adequada se for
utilizado um amortecedor de
oscilações e se o peso bruto
permitido do reboque não exceder a
tara do veículo.
No caso de atrelados com uma
estabilidade de condução reduzida e
rulotes, recomenda-se vivamente a
utilização de um amortecedor de
oscilações.

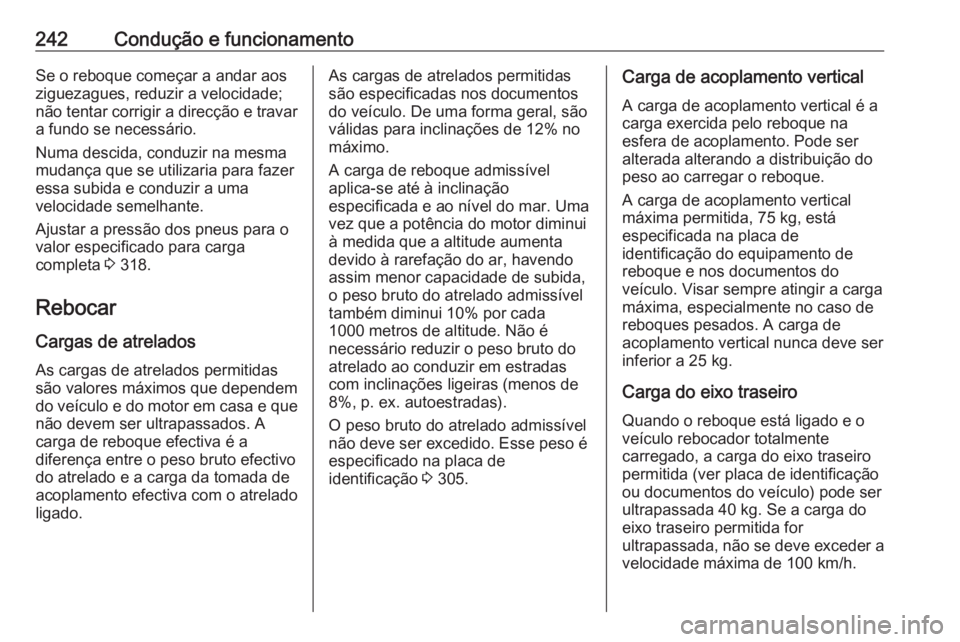

242Condução e funcionamentoSe o reboque começar a andar aos
ziguezagues, reduzir a velocidade;
não tentar corrigir a direcção e travar a fundo se necessário.
Numa descida, conduzir na mesma mudança que se utilizaria para fazer
essa subida e conduzir a uma
velocidade semelhante.
Ajustar a pressão dos pneus para o
valor especificado para carga
completa 3 318.
Rebocar Cargas de atrelados
As cargas de atrelados permitidas
são valores máximos que dependem
do veículo e do motor em casa e que
não devem ser ultrapassados. A
carga de reboque efectiva é a
diferença entre o peso bruto efectivo
do atrelado e a carga da tomada de
acoplamento efectiva com o atrelado
ligado.As cargas de atrelados permitidas
são especificadas nos documentos
do veículo. De uma forma geral, são
válidas para inclinações de 12% no
máximo.
A carga de reboque admissível
aplica-se até à inclinação
especificada e ao nível do mar. Uma
vez que a potência do motor diminui
à medida que a altitude aumenta
devido à rarefação do ar, havendo
assim menor capacidade de subida,
o peso bruto do atrelado admissível
também diminui 10% por cada
1000 metros de altitude. Não é
necessário reduzir o peso bruto do
atrelado ao conduzir em estradas
com inclinações ligeiras (menos de
8%, p. ex. autoestradas).
O peso bruto do atrelado admissível
não deve ser excedido. Esse peso é
especificado na placa de
identificação 3 305.Carga de acoplamento vertical
A carga de acoplamento vertical é a
carga exercida pelo reboque na
esfera de acoplamento. Pode ser alterada alterando a distribuição do
peso ao carregar o reboque.
A carga de acoplamento vertical
máxima permitida, 75 kg, está
especificada na placa de
identificação do equipamento de
reboque e nos documentos do
veículo. Visar sempre atingir a carga
máxima, especialmente no caso de reboques pesados. A carga de
acoplamento vertical nunca deve ser
inferior a 25 kg.
Carga do eixo traseiro
Quando o reboque está ligado e o
veículo rebocador totalmente
carregado, a carga do eixo traseiro
permitida (ver placa de identificação
ou documentos do veículo) pode ser
ultrapassada 40 kg. Se a carga do
eixo traseiro permitida for
ultrapassada, não se deve exceder a velocidade máxima de 100 km/h.

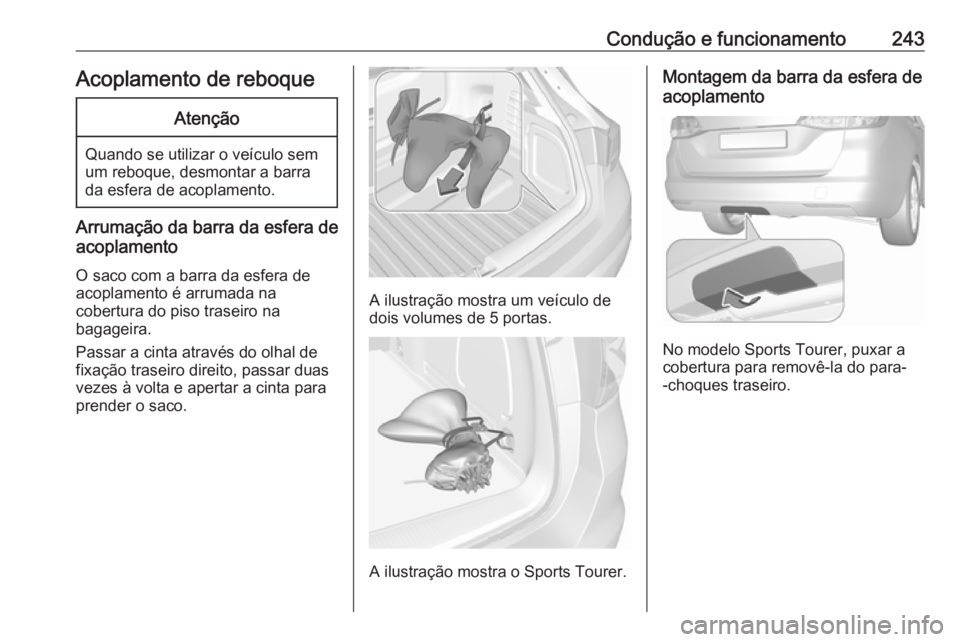

Condução e funcionamento243Acoplamento de reboqueAtenção
Quando se utilizar o veículo sem
um reboque, desmontar a barra
da esfera de acoplamento.
Arrumação da barra da esfera de
acoplamento
O saco com a barra da esfera de
acoplamento é arrumada na
cobertura do piso traseiro na
bagageira.
Passar a cinta através do olhal de fixação traseiro direito, passar duas
vezes à volta e apertar a cinta para
prender o saco.
A ilustração mostra um veículo de
dois volumes de 5 portas.
A ilustração mostra o Sports Tourer.
Montagem da barra da esfera de
acoplamento
No modelo Sports Tourer, puxar a
cobertura para removê-la do para-
-choques traseiro.

244Condução e funcionamento
Desengatar e rebater para baixo a
tomada de ligação. Retirar a tampa
de vedação da abertura para a barra
da esfera de acoplamento e
arrume-a.
Verificação da tensão da barra da
esfera de acoplamento
● A marca vermelha no botão
rotativo tem de apontar para a
marca verde na barra da esfera
de acoplamento.
● A folga entre o botão rotativo e a
barra da esfera de acoplamento tem de ser de cerca de 6 mm.
● A chave tem de estar na posição c.
Caso isso não aconteça, a barra da
esfera de acoplamento tem de ser
tensionada antes de ser inserida:
● Desbloquear a barra da esfera de acoplamento rodando a chave
para a posição c.
● Puxar extraindo o botão rotativo
e rodar par a direita o mais
possível.

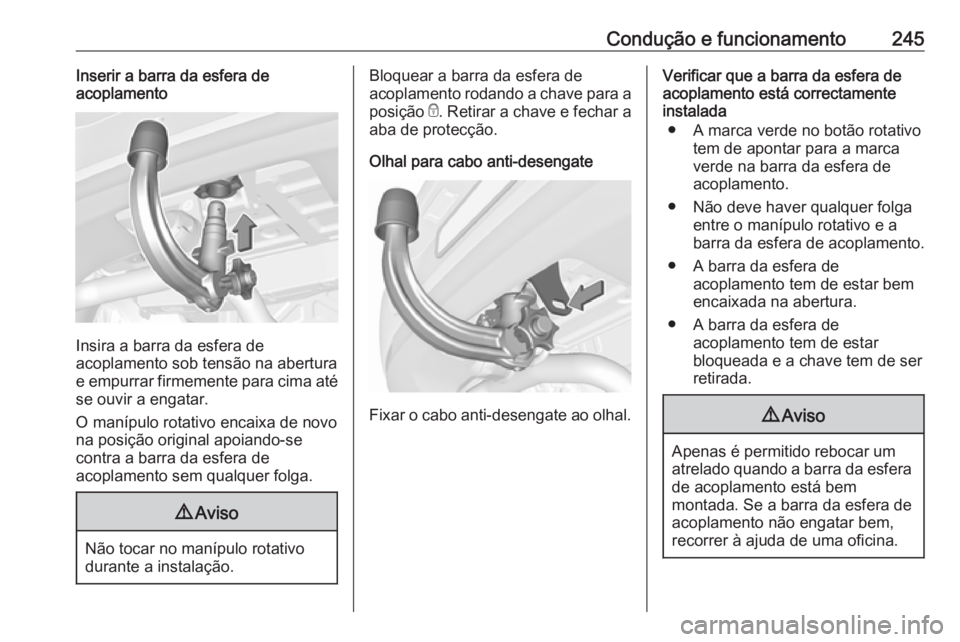

Condução e funcionamento245Inserir a barra da esfera de
acoplamento
Insira a barra da esfera de
acoplamento sob tensão na abertura
e empurrar firmemente para cima até
se ouvir a engatar.
O manípulo rotativo encaixa de novo
na posição original apoiando-se
contra a barra da esfera de
acoplamento sem qualquer folga.
9 Aviso
Não tocar no manípulo rotativo
durante a instalação.
Bloquear a barra da esfera de
acoplamento rodando a chave para a
posição e. Retirar a chave e fechar a
aba de protecção.
Olhal para cabo anti-desengate
Fixar o cabo anti-desengate ao olhal.
Verificar que a barra da esfera de
acoplamento está correctamente
instalada
● A marca verde no botão rotativo tem de apontar para a marca
verde na barra da esfera de
acoplamento.
● Não deve haver qualquer folga entre o manípulo rotativo e a
barra da esfera de acoplamento.
● A barra da esfera de acoplamento tem de estar bem
encaixada na abertura.
● A barra da esfera de acoplamento tem de estar
bloqueada e a chave tem de ser
retirada.9 Aviso
Apenas é permitido rebocar um
atrelado quando a barra da esfera
de acoplamento está bem
montada. Se a barra da esfera de
acoplamento não engatar bem,
recorrer à ajuda de uma oficina.

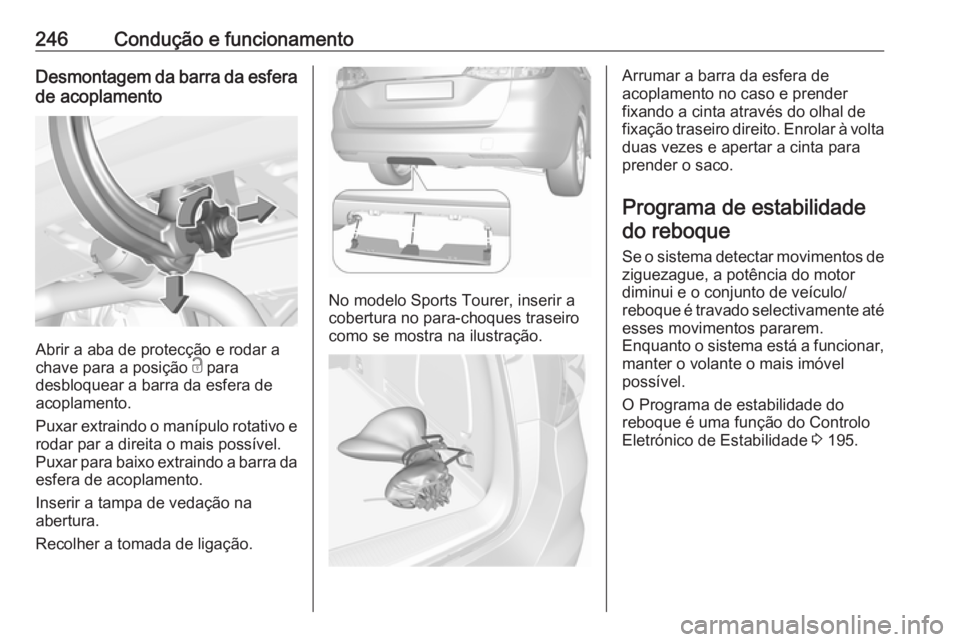

246Condução e funcionamentoDesmontagem da barra da esferade acoplamento
Abrir a aba de protecção e rodar a
chave para a posição c para
desbloquear a barra da esfera de acoplamento.
Puxar extraindo o manípulo rotativo e rodar par a direita o mais possível.
Puxar para baixo extraindo a barra da
esfera de acoplamento.
Inserir a tampa de vedação na
abertura.
Recolher a tomada de ligação.
No modelo Sports Tourer, inserir a cobertura no para-choques traseiro
como se mostra na ilustração.
Arrumar a barra da esfera de
acoplamento no caso e prender
fixando a cinta através do olhal de
fixação traseiro direito. Enrolar à volta duas vezes e apertar a cinta para
prender o saco.
Programa de estabilidade
do reboque
Se o sistema detectar movimentos de
ziguezague, a potência do motor
diminui e o conjunto de veículo/
reboque é travado selectivamente até esses movimentos pararem.
Enquanto o sistema está a funcionar, manter o volante o mais imóvel
possível.
O Programa de estabilidade do
reboque é uma função do Controlo
Eletrónico de Estabilidade 3 195.

Conservação do veículo247Conservação do
veículoInformação geral ........................248
Acessórios e alterações no veículo .................................... 248
Imobilizar o veículo a longo prazo ...................................... 248
Recolha de veículos em fim de vida ......................................... 249
Verificações no veículo ..............249
Execução dos trabalhos ..........249
Capot ....................................... 249
Óleo de motor .......................... 250
Líquido de arrefecimento do motor ...................................... 251
Líquido limpa-vidros ................252
Travões ................................... 252
Líquido dos travões .................252
Bateria do veículo ....................253
Purgar o sistema de combustível diesel ..................255
Substituição das escovas do limpa para-brisas ....................255
Substituir lâmpadas ...................256
Faróis de halogéneo ................256
Faróis de nevoeiro ...................258Luzes traseiras ........................ 259
Indicadores de mudança de direção laterais .......................265
Luz da chapa de matrícula ......266
Luzes do habitáculo ................267
Iluminação do painel de instrumentos ........................... 267
Instalação elétrica ......................267
Fusíveis ................................... 267
Caixa de fusíveis no compartimento do motor ........268
Caixa de fusíveis no painel de
instrumentos ........................... 270
Caixa de fusíveis na bagageira ............................... 273
Ferramentas do veículo .............275
Ferramentas ............................ 275
Rodas ........................................ 276
Pneus de inverno ....................276
Designação dos pneus ............277
Pressão dos pneus ..................277
Sistema de controlo da pressão dos pneus ............................... 279
Profundidade do relevo ...........283
Mudar para outros pneus ........283
Tampões de rodas ..................284
Correntes de neve ...................284
Kit de reparação de pneus ......284Substituição de roda ................288
Roda sobresselente ................291
Auxílio de arranque ...................293
Rebocar ..................................... 295
Rebocar o veículo ...................295
Rebocar outro veículo .............296
Conservação do veículo ............297
Conservação da carroçaria .....297
Conservação do habitáculo .....299

248Conservação do veículoInformação geral
Acessórios e alterações no veículo
Recomendamos a utilização de peças e acessórios de origem e
peças aprovadas pela fábrica
específicas para o seu tipo de
veículo. Não podemos avaliar ou
garantir a qualidade de outros
produtos - mesmo que aprovados por legislação ou por qualquer outra
forma.
Qualquer modificação, conversão ou
outras alterações realizadas nas
especificações padrões do veículo
(incluindo, sem limitação,
modificações do software e
modificações das unidades de
controlo eletrónico) podem invalidar a garantia oferecida pela Opel. Além
disso, essas alterações poderão
afetar os sistemas de apoio ao
condutor, o consumo de combustível,
as emissões de CO 2 e outras
emissões do veículo e fazer com que
o veículo deixe de estar emconformidade com a aprovação do
modelo, afetando a validade do
registo do veículo.Atenção
Ao transportar o veículo num comboio ou num reboque, as
palas pára-lama podem ficar
danificadas.
Imobilizar o veículo a longo
prazo
Armazenamento durante muito
tempo
Se o veículo tiver de ser armazenado
por vários meses:
● Lavar e encerar o veículo.● Verificar a protecção de cera do compartimento do motor e dasubstrutura.
● Limpar e conservar os vedantes de borracha.
● Atestar completamente o depósito do combustível.
● Mudar o óleo de motor.
● Drenar o reservatório do líquido limpa-vidros.
● Verificar a protecção anti- -corrosão e o anticongelante do
líquido de arrefecimento.
● Ajustar a pressão dos pneus para o valor especificado para
carga completa.
● Estacionar o veículo num local seco e bem ventilado. Engatar a
primeira ou a marcha atrás ou
definir a alavanca selectora para
P . Evitar que o veículo deslize.
● Não aplicar o travão de mão.
● Abrir o capô, fechar todas as portas e trancar o veículo.
● Desligar o grampo do terminal negativo da bateria do veículo.
Não esquecer que nenhum dos
sistemas está funcional, p. ex.
sistema de alarme anti-roubo.
