OPEL ASTRA K 2017.5 Manual de Instruções (in Portugues)

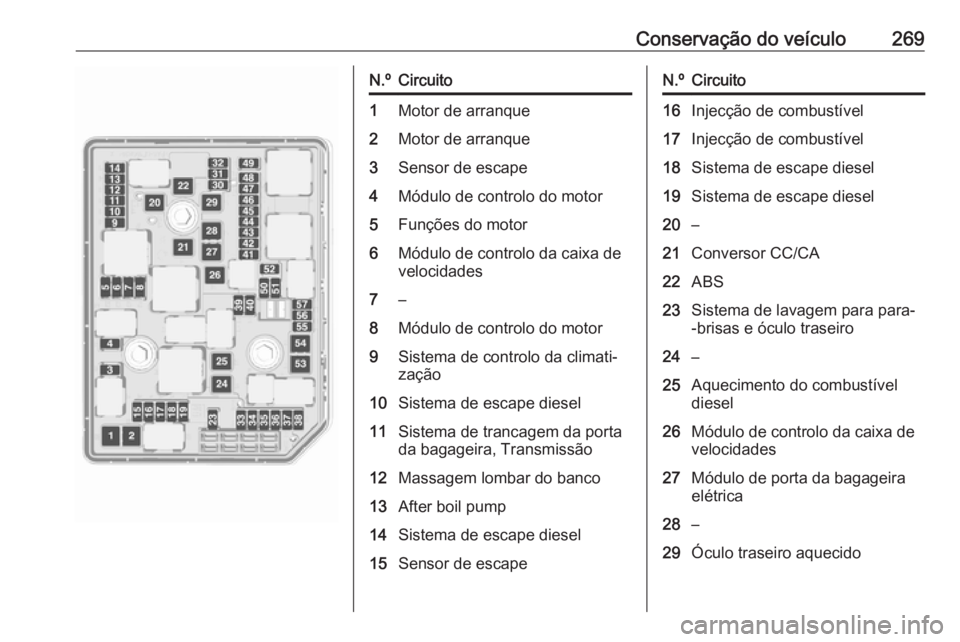

Conservação do veículo269N.ºCircuito1Motor de arranque2Motor de arranque3Sensor de escape4Módulo de controlo do motor5Funções do motor6Módulo de controlo da caixa de
velocidades7–8Módulo de controlo do motor9Sistema de controlo da climati‐
zação10Sistema de escape diesel11Sistema de trancagem da porta
da bagageira, Transmissão12Massagem lombar do banco13After boil pump14Sistema de escape diesel15Sensor de escapeN.ºCircuito16Injecção de combustível17Injecção de combustível18Sistema de escape diesel19Sistema de escape diesel20–21Conversor CC/CA22ABS23Sistema de lavagem para para-
-brisas e óculo traseiro24–25Aquecimento do combustível
diesel26Módulo de controlo da caixa de
velocidades27Módulo de porta da bagageira
elétrica28–29Óculo traseiro aquecido

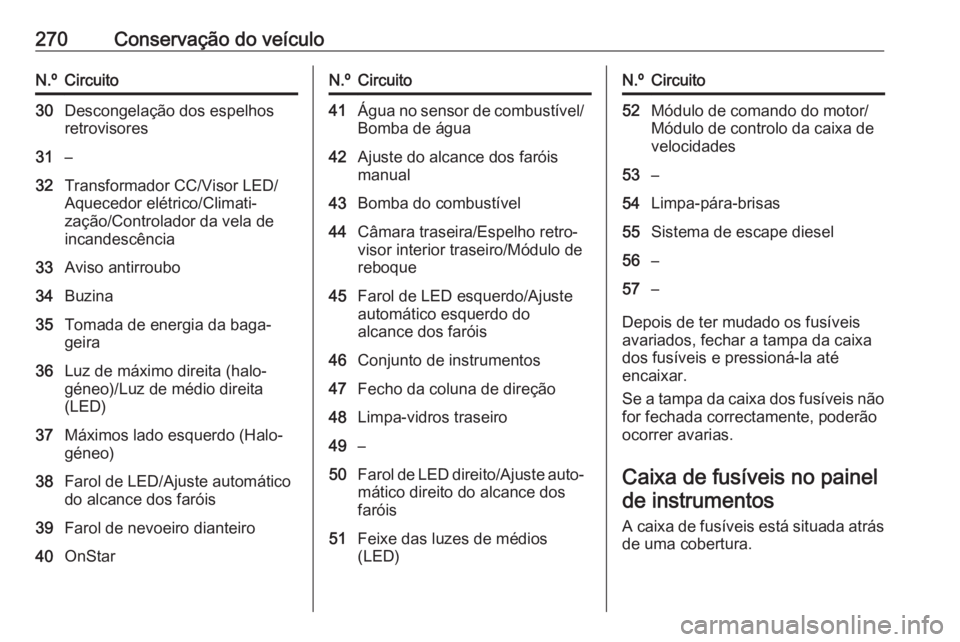

270Conservação do veículoN.ºCircuito30Descongelação dos espelhos
retrovisores31–32Transformador CC/Visor LED/
Aquecedor elétrico/Climati‐
zação/Controlador da vela de
incandescência33Aviso antirroubo34Buzina35Tomada de energia da baga‐
geira36Luz de máximo direita (halo‐
géneo)/Luz de médio direita
(LED)37Máximos lado esquerdo (Halo‐
géneo)38Farol de LED/Ajuste automático
do alcance dos faróis39Farol de nevoeiro dianteiro40OnStarN.ºCircuito41Água no sensor de combustível/
Bomba de água42Ajuste do alcance dos faróis
manual43Bomba do combustível44Câmara traseira/Espelho retro‐
visor interior traseiro/Módulo de
reboque45Farol de LED esquerdo/Ajuste
automático esquerdo do
alcance dos faróis46Conjunto de instrumentos47Fecho da coluna de direção48Limpa-vidros traseiro49–50Farol de LED direito/Ajuste auto‐ mático direito do alcance dos
faróis51Feixe das luzes de médios
(LED)N.ºCircuito52Módulo de comando do motor/
Módulo de controlo da caixa de
velocidades53–54Limpa-pára-brisas55Sistema de escape diesel56–57–
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.
Caixa de fusíveis no painelde instrumentos
A caixa de fusíveis está situada atrás de uma cobertura.

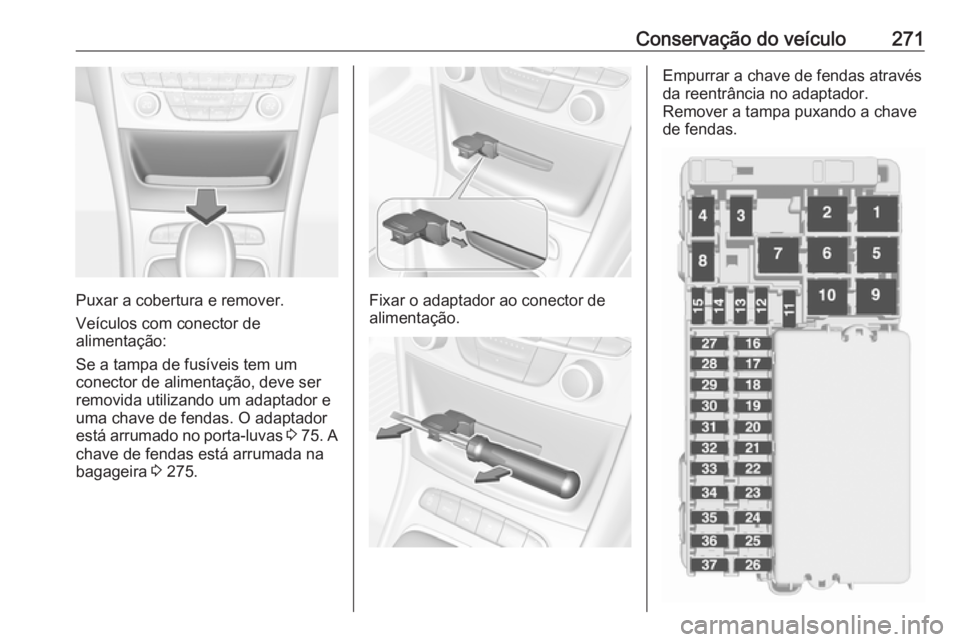

Conservação do veículo271
Puxar a cobertura e remover.
Veículos com conector de
alimentação:
Se a tampa de fusíveis tem um
conector de alimentação, deve ser
removida utilizando um adaptador e
uma chave de fendas. O adaptador
está arrumado no porta-luvas 3 75 . A
chave de fendas está arrumada na
bagageira 3 275.Fixar o adaptador ao conector de
alimentação.
Empurrar a chave de fendas através
da reentrância no adaptador.
Remover a tampa puxando a chave
de fendas.

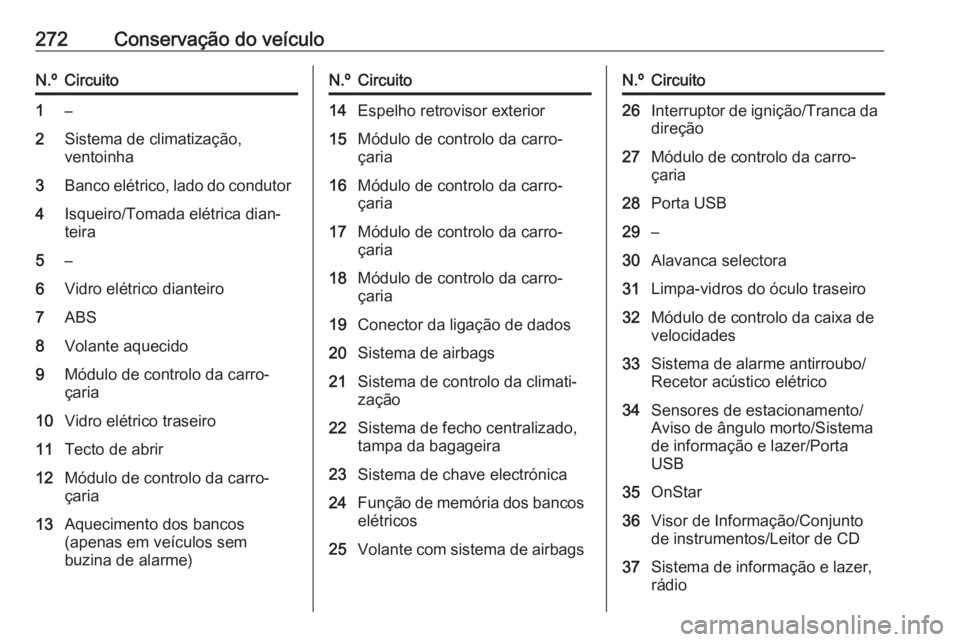

272Conservação do veículoN.ºCircuito1–2Sistema de climatização,
ventoinha3Banco elétrico, lado do condutor4Isqueiro/Tomada elétrica dian‐
teira5–6Vidro elétrico dianteiro7ABS8Volante aquecido9Módulo de controlo da carro‐
çaria10Vidro elétrico traseiro11Tecto de abrir12Módulo de controlo da carro‐
çaria13Aquecimento dos bancos
(apenas em veículos sem
buzina de alarme)N.ºCircuito14Espelho retrovisor exterior15Módulo de controlo da carro‐
çaria16Módulo de controlo da carro‐
çaria17Módulo de controlo da carro‐
çaria18Módulo de controlo da carro‐
çaria19Conector da ligação de dados20Sistema de airbags21Sistema de controlo da climati‐
zação22Sistema de fecho centralizado,
tampa da bagageira23Sistema de chave electrónica24Função de memória dos bancos elétricos25Volante com sistema de airbagsN.ºCircuito26Interruptor de ignição/Tranca da direção27Módulo de controlo da carro‐
çaria28Porta USB29–30Alavanca selectora31Limpa-vidros do óculo traseiro32Módulo de controlo da caixa de
velocidades33Sistema de alarme antirroubo/
Recetor acústico elétrico34Sensores de estacionamento/
Aviso de ângulo morto/Sistema
de informação e lazer/Porta
USB35OnStar36Visor de Informação/Conjunto
de instrumentos/Leitor de CD37Sistema de informação e lazer,
rádio

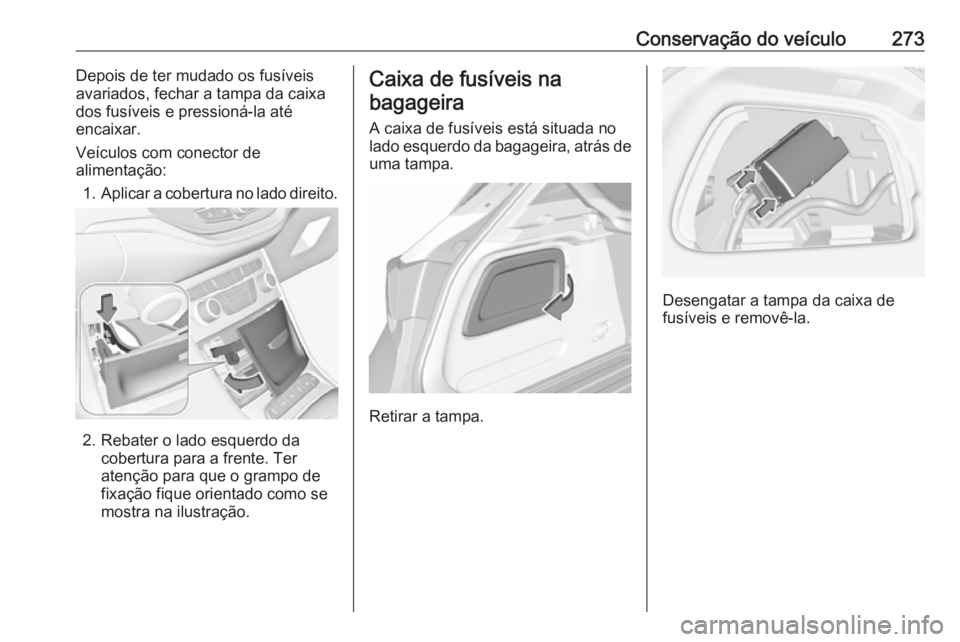

Conservação do veículo273Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Veículos com conector de
alimentação:
1. Aplicar a cobertura no lado direito.
2. Rebater o lado esquerdo da
cobertura para a frente. Ter
atenção para que o grampo de
fixação fique orientado como se
mostra na ilustração.
Caixa de fusíveis na
bagageira
A caixa de fusíveis está situada no
lado esquerdo da bagageira, atrás de
uma tampa.
Retirar a tampa.
Desengatar a tampa da caixa de
fusíveis e removê-la.

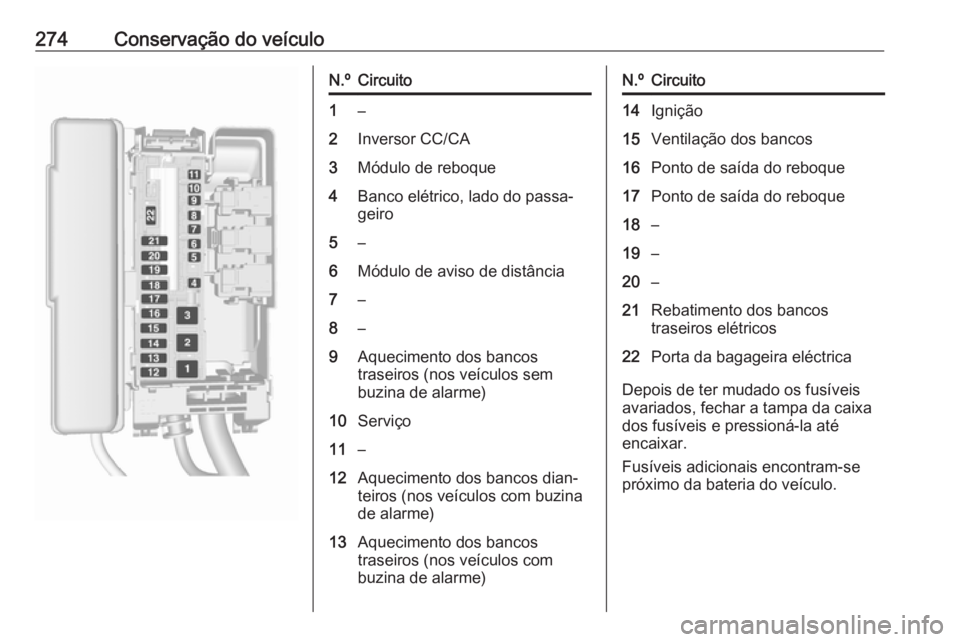

274Conservação do veículoN.ºCircuito1–2Inversor CC/CA3Módulo de reboque4Banco elétrico, lado do passa‐
geiro5–6Módulo de aviso de distância7–8–9Aquecimento dos bancos
traseiros (nos veículos sem
buzina de alarme)10Serviço11–12Aquecimento dos bancos dian‐
teiros (nos veículos com buzina
de alarme)13Aquecimento dos bancos
traseiros (nos veículos com
buzina de alarme)N.ºCircuito14Ignição15Ventilação dos bancos16Ponto de saída do reboque17Ponto de saída do reboque18–19–20–21Rebatimento dos bancos
traseiros elétricos22Porta da bagageira eléctrica
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Fusíveis adicionais encontram-se próximo da bateria do veículo.

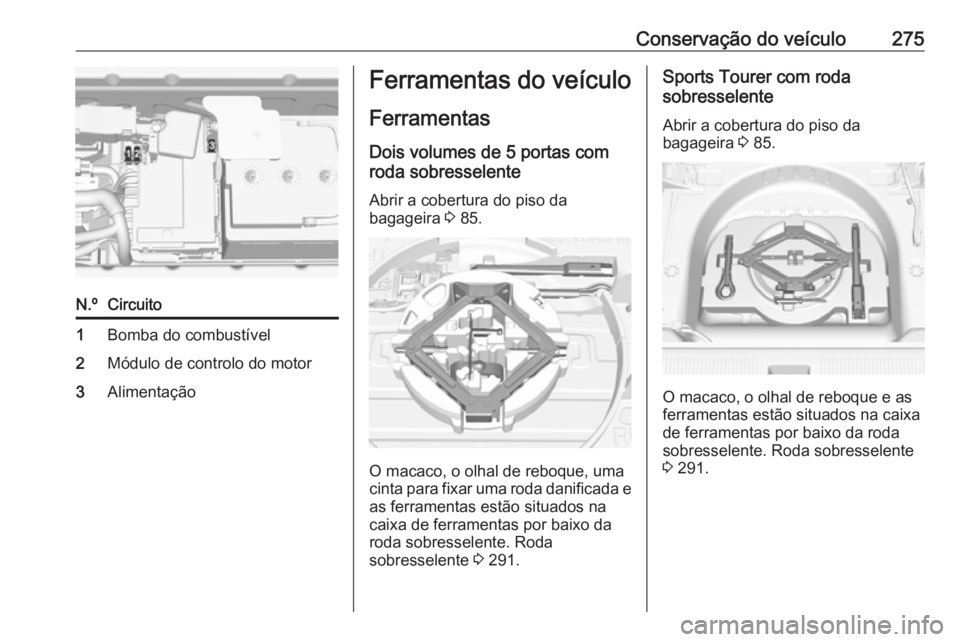

Conservação do veículo275N.ºCircuito1Bomba do combustível2Módulo de controlo do motor3AlimentaçãoFerramentas do veículo
Ferramentas Dois volumes de 5 portas com
roda sobresselente
Abrir a cobertura do piso da
bagageira 3 85.
O macaco, o olhal de reboque, uma
cinta para fixar uma roda danificada e
as ferramentas estão situados na
caixa de ferramentas por baixo da
roda sobresselente. Roda
sobresselente 3 291.
Sports Tourer com roda
sobresselente
Abrir a cobertura do piso da
bagageira 3 85.
O macaco, o olhal de reboque e as
ferramentas estão situados na caixa
de ferramentas por baixo da roda
sobresselente. Roda sobresselente
3 291.

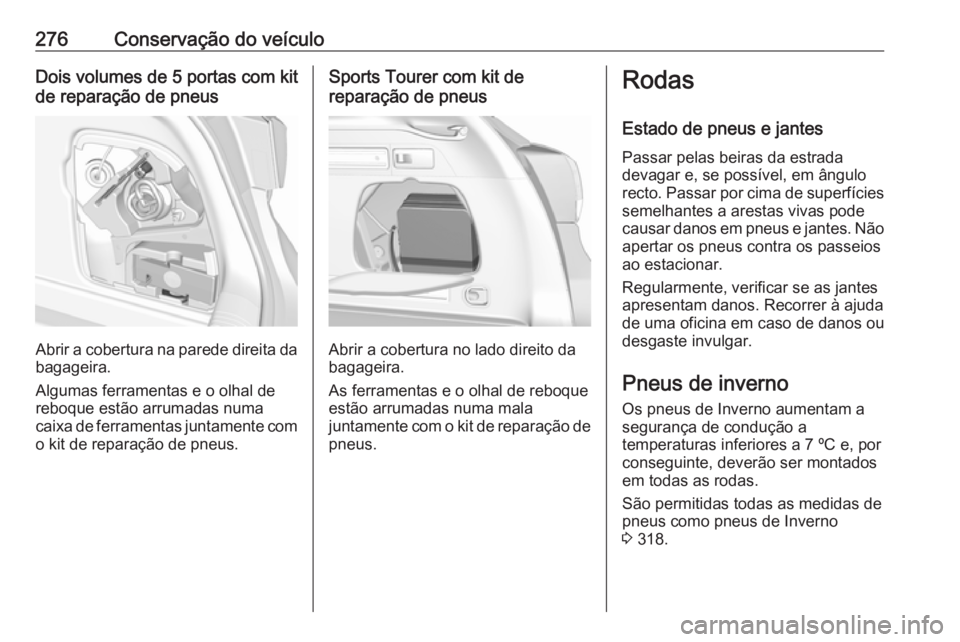

276Conservação do veículoDois volumes de 5 portas com kit
de reparação de pneus
Abrir a cobertura na parede direita da
bagageira.
Algumas ferramentas e o olhal de reboque estão arrumadas numa
caixa de ferramentas juntamente com o kit de reparação de pneus.
Sports Tourer com kit de
reparação de pneus
Abrir a cobertura no lado direito da
bagageira.
As ferramentas e o olhal de reboque
estão arrumadas numa mala
juntamente com o kit de reparação de pneus.
Rodas
Estado de pneus e jantes
Passar pelas beiras da estrada
devagar e, se possível, em ângulo recto. Passar por cima de superfícies semelhantes a arestas vivas pode
causar danos em pneus e jantes. Não apertar os pneus contra os passeios
ao estacionar.
Regularmente, verificar se as jantes
apresentam danos. Recorrer à ajuda
de uma oficina em caso de danos ou
desgaste invulgar.
Pneus de inverno
Os pneus de Inverno aumentam a
segurança de condução a
temperaturas inferiores a 7 ºC e, por
conseguinte, deverão ser montados
em todas as rodas.
São permitidas todas as medidas de
pneus como pneus de Inverno
3 318.

Conservação do veículo277De acordo com a legislação nacional
de cada país, colocar a etiqueta de
velocidade dentro do campo de visão
do condutor.
Designação dos pneus
P. ex. 215/60 R 16 95 H215:Largura do pneu, mm60:Relação da secção transversal
(relação entre altura e largura
do pneu), %R:Tipo de cinta: RadialRF:Tipo: RunFlat16:Diâmetro da jante, polegadas95:Índice de carga, p. ex. 95 é
equivalente a 690 kgH:Letra do código de velocidade
Letra do código de velocidade:
Q:até 160 km/hS:até 180 km/hT:até 190 km/hH:até 210 km/hV:até 240 km/hW:até 270 km/h
Escolha um pneu adequado para a
velocidade máxima do veículo.
É possível alcançar a velocidade
máxima na tara com o condutor
(75 kg) mais 125 kg de carga. O
equipamento opcional pode reduzir a
velocidade máxima do veículo.
Desempenho 3 312.
Pressão dos pneus Verificar a pressão com os pneus
frios pelo menos cada 14 dias e antes de qualquer viagem grande. Não
esquecer de verificar também o pneu sobresselente.
Isto aplica-se igualmente aos
veículos com sistema de controlo da pressão dos pneus.
Desapertar a tampa da válvula.
Pressão dos pneus 3 318.
A etiqueta de informação da pressão
dos pneus no quadro da porta
esquerda indica o tipo de pneus de
origem e as pressões
correspondentes.
Os dados da pressão dos pneus
referem-se a pneus frios. Aplica-se a
pneus de Verão e de Inverno.
Insuflar sempre o pneu sobresselente
segundo a pressão especificada para
carga completa.
A pressão ECO dos pneus serve para alcançar o menor consumo de
combustível possível.

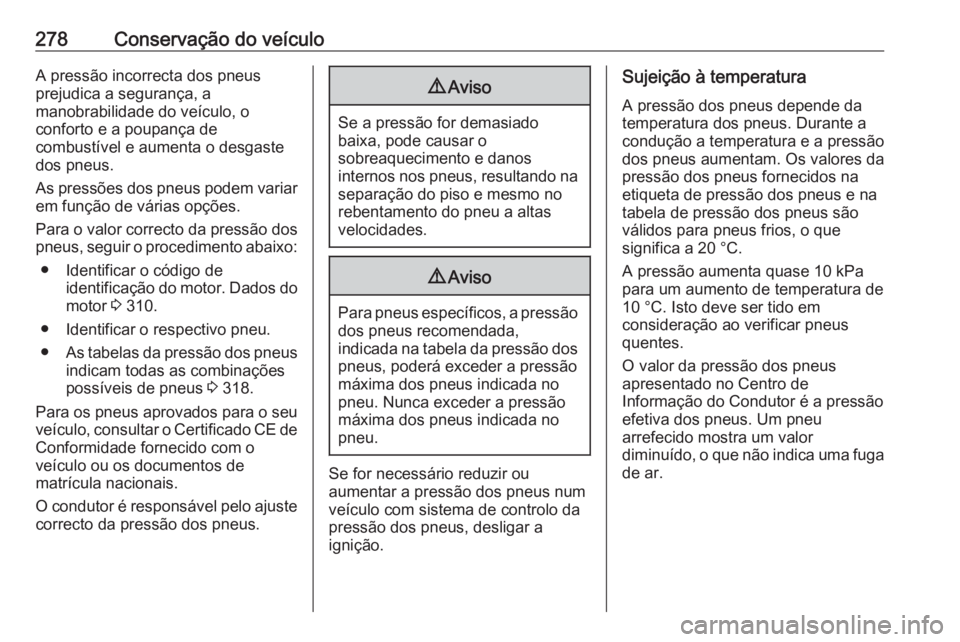

278Conservação do veículoA pressão incorrecta dos pneus
prejudica a segurança, a
manobrabilidade do veículo, o
conforto e a poupança de
combustível e aumenta o desgaste
dos pneus.
As pressões dos pneus podem variar em função de várias opções.
Para o valor correcto da pressão dos pneus, seguir o procedimento abaixo:
● Identificar o código de identificação do motor. Dados do
motor 3 310.
● Identificar o respectivo pneu.
● As tabelas da pressão dos pneus
indicam todas as combinações
possíveis de pneus 3 318.
Para os pneus aprovados para o seu veículo, consultar o Certificado CE de
Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
O condutor é responsável pelo ajuste
correcto da pressão dos pneus.9 Aviso
Se a pressão for demasiado
baixa, pode causar o
sobreaquecimento e danos
internos nos pneus, resultando na separação do piso e mesmo no
rebentamento do pneu a altas
velocidades.
9 Aviso
Para pneus específicos, a pressão
dos pneus recomendada,
indicada na tabela da pressão dos
pneus, poderá exceder a pressão
máxima dos pneus indicada no
pneu. Nunca exceder a pressão
máxima dos pneus indicada no
pneu.
Se for necessário reduzir ou
aumentar a pressão dos pneus num
veículo com sistema de controlo da
pressão dos pneus, desligar a
ignição.
Sujeição à temperatura
A pressão dos pneus depende da
temperatura dos pneus. Durante a
condução a temperatura e a pressão
dos pneus aumentam. Os valores da
pressão dos pneus fornecidos na
etiqueta de pressão dos pneus e na
tabela de pressão dos pneus são
válidos para pneus frios, o que
significa a 20 °C.
A pressão aumenta quase 10 kPa
para um aumento de temperatura de
10 °C. Isto deve ser tido em
consideração ao verificar pneus
quentes.
O valor da pressão dos pneus
apresentado no Centro de
Informação do Condutor é a pressão
efetiva dos pneus. Um pneu
arrefecido mostra um valor
diminuído, o que não indica uma fuga
de ar.
