OPEL ASTRA K 2017.5 Manual de Instruções (in Portugues)

Conservação do veículo2592. Desencaixar o casquilho dalâmpada da ligação da ficha,
pressionando a presilha de
retenção.
3. Remover e substituir o casquilho com a lâmpada e ligar a ligação
da ficha.
4. Inserir o casquilho da lâmpada no
alojamento do refletor, rodando
para a direita e encaixar.
Luzes traseiras
2 volumes de 5 portas
1. Desprenda a cobertura no lado respectivo e remova-a.
2.Veículos com kit de reparação de
pneus: Para substituir lâmpadas
no lado direito, desenroscar
primeiro a porca de plástico e
retirar o inserto com a botija de
vedante.3. Desapertar a porca de fixação em
plástico, pelo lado de dentro e à
mão.

260Conservação do veículo4. Extrair cuidadosamente o grupoótico traseiro da reentrância e
remover.
5. Separar o cabo do suporte.
6. Pressionar as três presilhas de retenção e retirar o suporte da
lâmpada do grupo ótico.
7. Remover e substituir as lâmpadas:
Luz do indicador de mudança de
direcção ( 1)
Luz traseira/luz dos travões ( 2)Na versão com luzes traseiras
LED e luzes de travões LED,
apenas a lâmpada do indicador
de mudança de direção ( 1) pode
ser removida e substituída.
8. Fixar o suporte da lâmpada ao grupo ótico.
9. Fixar o cabo ao retentor.
10. Fixar o grupo ótico à carroçaria do
veículo e apertar a porca de
fixação a partir do interior da
bagageira. Fixar a cobertura.
Consoante a versão, as luzes
traseiras e as luzes dos travões são
constituídas por LED. Em caso de
avaria, mandar substituir os LED
numa oficina.

Conservação do veículo261Montagem de luzes na porta da
bagageira
1. Soltar a cobertura na bagageira e
removê-la.
2. Desenroscar a porca de fixação de plástico à mão.
3. Extrair cuidadosamente o grupo óptico das reentrâncias.
4. Separar a ficha do grupo ótico.
5. Pressionar as três presilhas deretenção e retirar o suporte da
lâmpada do grupo ótico.

262Conservação do veículoNa versão com luzes traseiras
LED, a posição das presilhas de
retenção é ligeiramente diferente.
6. Retirar e substituir a lâmpada:
Luz traseira ( 1)
Luz de nevoeiro traseira ( 2) (lado
esquerdo)
Luz de marcha-atrás ( 2) (lado
direito)
Na versão com luzes traseiras
LED, apenas a lâmpada de
marcha-atrás ( 1) pode ser
removida e substituída.
7. Inserir o suporte da lâmpada no grupo óptico traseiro. Fixar a ficha
ao grupo ótico. Montar o grupo
ótico na porta da bagageira e
apertar os parafusos pelo lado de dentro. Fixar a cobertura.
Consoante a versão, as luzes
traseiras são constituídas por LED.
Em caso de avaria, mandar substituir
os LED numa oficina.
Sports Tourer
1. Desengatar e abrir a cobertura no
lado respetivo.

Conservação do veículo2632. Desapertar ambas as porcas defixação de plástico, do lado de
dentro e à mão.
3. Extrair cuidadosamente o grupo ótico traseiro da reentrância e
remover.
4. Separar o cabo do suporte.
5. Luzes traseiras normais:
Desengatar as presilhas de
retenção e retirar o suporte da
lâmpada do grupo ótico.
6. Remover e substituir as lâmpadas:
Luz traseira/luz dos travões ( 1)
Indicador de mudança de
direcção ( 2)
7. Inserir o suporte da lâmpada no grupo ótico.
8. Luzes traseiras LED:
Na versão com luzes traseiras
LED e luzes dos travões LED,
apenas a lâmpada do indicador
de mudança de direção pode ser
substituída: rodar o suporte da
lâmpada no grupo ótico para
removê-lo. Substituir a lâmpada
no respetivo suporte.

264Conservação do veículo9. Fixar o cabo ao retentor.
10. Fixar o grupo ótico à carroçaria do
veículo e apertar as porcas de
fixação a partir do interior da
bagageira. Fixar a cobertura.
Consoante a versão, as luzes
traseiras e as luzes dos travões são
constituídas por LED. Em caso de
avaria, mandar substituir os LED
numa oficina.
Montagem de luzes na porta da
bagageira
1. Soltar a cobertura na bagageira e
removê-la.
2. Desenroscar a porca de fixação de plástico à mão.
3. Extrair cuidadosamente o grupoóptico das reentrâncias.
4. Pressionar as três presilhas de retenção e retirar o suporte da
lâmpada do grupo ótico.
5. Retirar e substituir a lâmpada:

Conservação do veículo265Luz de marcha-atrás (1)
Luz traseira ( 2)
Luz de nevoeiro traseira ( 3) (lado
esquerdo)
6. Inserir o suporte da lâmpada no grupo óptico traseiro.
7. Na versão com luzes traseiras LED, apenas a lâmpada de
marcha-atrás pode ser
substituída: rodar o suporte da
lâmpada no grupo ótico para
removê-lo. Substituir a lâmpada
no respetivo suporte.
8. Encaixar o grupo ótico na porta da
bagageira e apertar a porca de
fixação pelo lado de dentro. Fixar
a cobertura.
Consoante a versão, as luzes
traseiras são constituídas por LED.
Em caso de avaria, mandar substituir os LED numa oficina.
Indicadores de mudança de
direção laterais
Para substituir a lâmpada, retire o
respectivo alojamento:1. Deslizar a lâmpada para a esquerda e remover com arespectiva extremidade direita.
2. Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.

266Conservação do veículo
3. Retirar a lâmpada do casquilho esubstituí-la.
4. Inserir o suporte da lâmpada e rodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Luz da chapa de matrícula
1. Inserir uma chave de parafusos na reentrância da cobertura,
pressionar para o lado e soltar a
mola.
2. Retirar a lâmpada para baixo, com cuidado para não puxar o
cabo.
3. Retirar o casquilho da lâmpada do
alojamento da lâmpada rodando
no sentido contrário dos ponteiros do relógio.

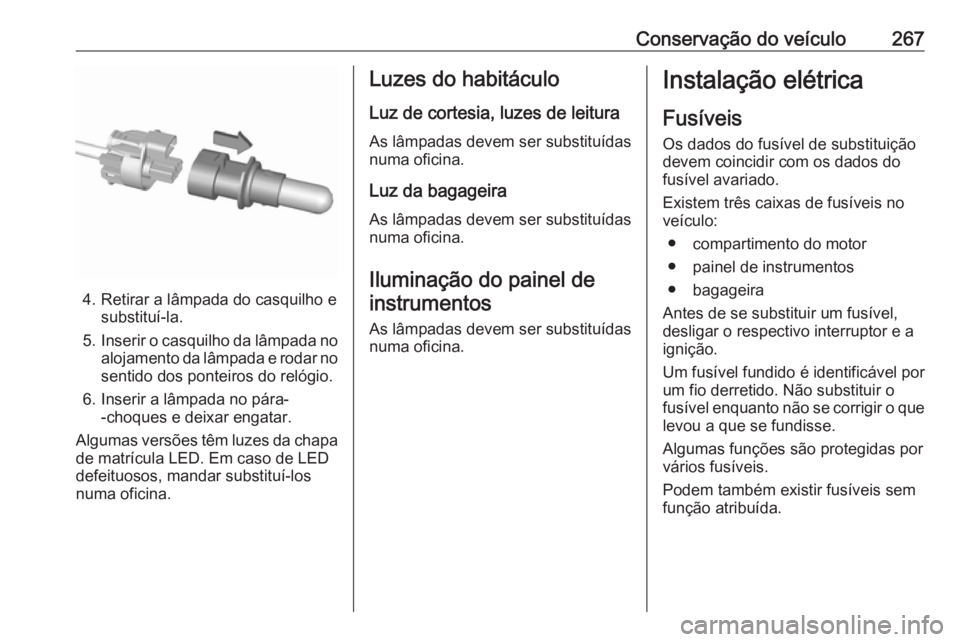

Conservação do veículo267
4. Retirar a lâmpada do casquilho esubstituí-la.
5. Inserir o casquilho da lâmpada no
alojamento da lâmpada e rodar no
sentido dos ponteiros do relógio.
6. Inserir a lâmpada no pára- -choques e deixar engatar.
Algumas versões têm luzes da chapa de matrícula LED. Em caso de LED
defeituosos, mandar substituí-los
numa oficina.
Luzes do habitáculo
Luz de cortesia, luzes de leitura As lâmpadas devem ser substituídas
numa oficina.
Luz da bagageira As lâmpadas devem ser substituídas
numa oficina.
Iluminação do painel deinstrumentos
As lâmpadas devem ser substituídas
numa oficina.Instalação elétrica
Fusíveis Os dados do fusível de substituiçãodevem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
● compartimento do motor
● painel de instrumentos
● bagageira
Antes de se substituir um fusível,
desligar o respectivo interruptor e a
ignição.
Um fusível fundido é identificável por
um fio derretido. Não substituir o
fusível enquanto não se corrigir o que levou a que se fundisse.
Algumas funções são protegidas por vários fusíveis.
Podem também existir fusíveis sem
função atribuída.

268Conservação do veículo
Extractor de fusíveis
Um extractor de fusíveis poderá
encontrar-se na caixa de fusíveis no
compartimento do motor.Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima ou da parte lateral e retirar o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a tampa e removê-la.
