OPEL ASTRA K 2017.5 Manual de Instruções (in Portugues)

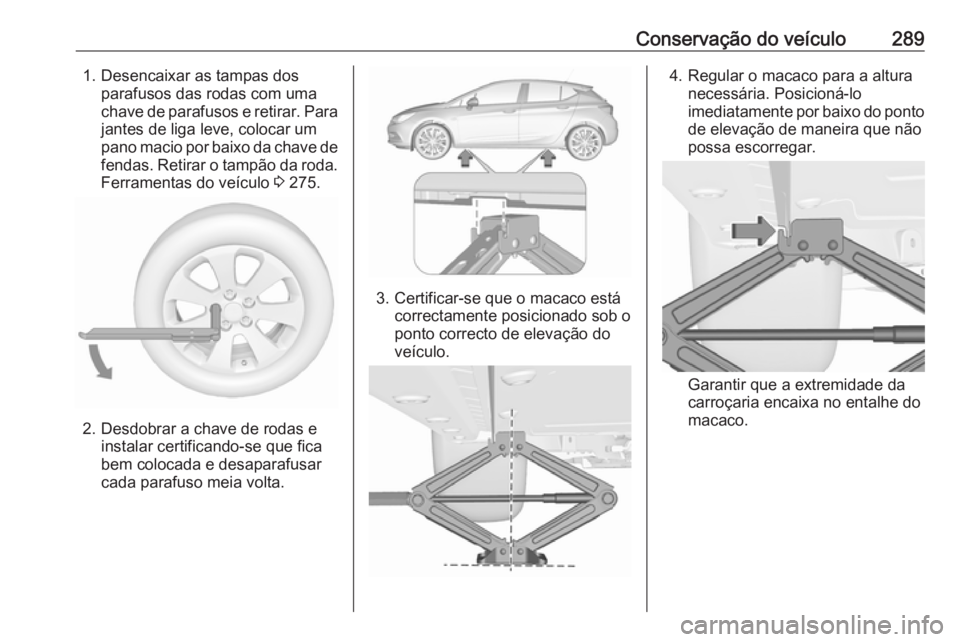

Conservação do veículo2891. Desencaixar as tampas dosparafusos das rodas com uma
chave de parafusos e retirar. Para
jantes de liga leve, colocar um
pano macio por baixo da chave de fendas. Retirar o tampão da roda.
Ferramentas do veículo 3 275.
2. Desdobrar a chave de rodas e
instalar certificando-se que fica
bem colocada e desaparafusar
cada parafuso meia volta.
3. Certificar-se que o macaco está correctamente posicionado sob o
ponto correcto de elevação do
veículo.
4. Regular o macaco para a altura necessária. Posicioná-lo
imediatamente por baixo do ponto de elevação de maneira que não
possa escorregar.
Garantir que a extremidade da
carroçaria encaixa no entalhe do
macaco.

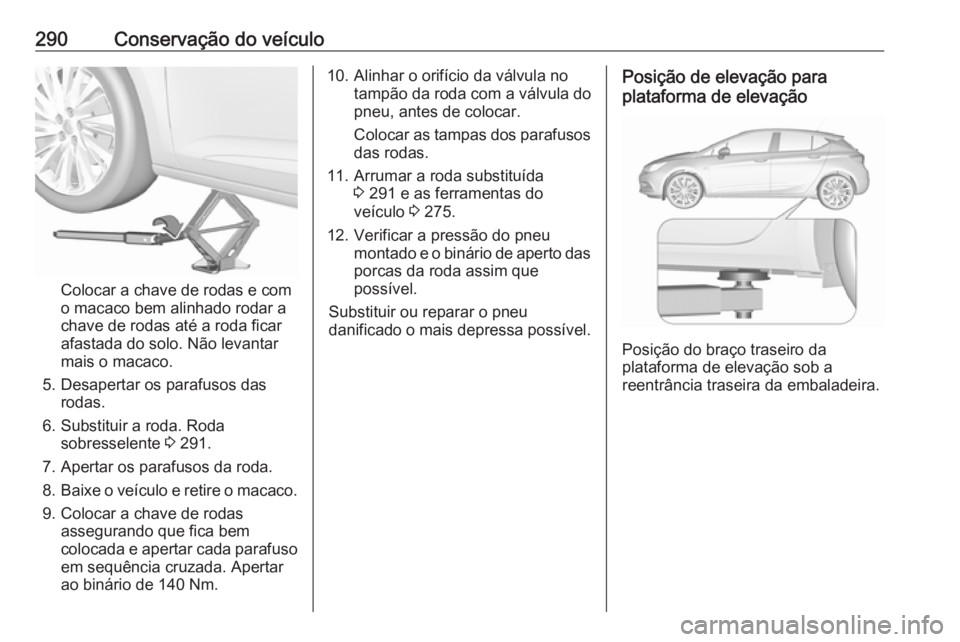

290Conservação do veículo
Colocar a chave de rodas e com
o macaco bem alinhado rodar a
chave de rodas até a roda ficar
afastada do solo. Não levantar
mais o macaco.
5. Desapertar os parafusos das rodas.
6. Substituir a roda. Roda sobresselente 3 291.
7. Apertar os parafusos da roda.
8. Baixe o veículo e retire o macaco.
9. Colocar a chave de rodas assegurando que fica bem
colocada e apertar cada parafuso
em sequência cruzada. Apertar
ao binário de 140 Nm.
10. Alinhar o orifício da válvula no tampão da roda com a válvula do
pneu, antes de colocar.
Colocar as tampas dos parafusos das rodas.
11. Arrumar a roda substituída 3 291 e as ferramentas do
veículo 3 275.
12. Verificar a pressão do pneu montado e o binário de aperto dasporcas da roda assim que
possível.
Substituir ou reparar o pneu
danificado o mais depressa possível.Posição de elevação para
plataforma de elevação
Posição do braço traseiro da
plataforma de elevação sob a
reentrância traseira da embaladeira.

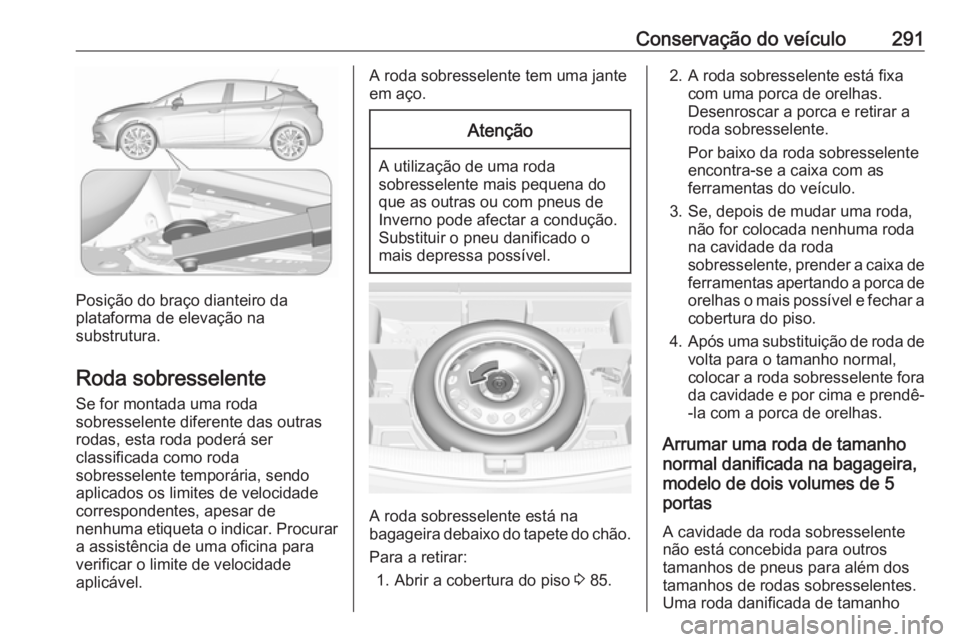

Conservação do veículo291
Posição do braço dianteiro da
plataforma de elevação na
substrutura.
Roda sobresselente Se for montada uma roda
sobresselente diferente das outras
rodas, esta roda poderá ser
classificada como roda
sobresselente temporária, sendo
aplicados os limites de velocidade
correspondentes, apesar de
nenhuma etiqueta o indicar. Procurar
a assistência de uma oficina para
verificar o limite de velocidade
aplicável.
A roda sobresselente tem uma jante
em aço.Atenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
A roda sobresselente está na
bagageira debaixo do tapete do chão.
Para a retirar: 1. Abrir a cobertura do piso 3 85.
2. A roda sobresselente está fixa
com uma porca de orelhas.
Desenroscar a porca e retirar a
roda sobresselente.
Por baixo da roda sobresselente
encontra-se a caixa com as
ferramentas do veículo.
3. Se, depois de mudar uma roda, não for colocada nenhuma roda
na cavidade da roda
sobresselente, prender a caixa de ferramentas apertando a porca de orelhas o mais possível e fechar a
cobertura do piso.
4. Após uma substituição de roda de
volta para o tamanho normal,
colocar a roda sobresselente fora da cavidade e por cima e prendê--la com a porca de orelhas.
Arrumar uma roda de tamanho normal danificada na bagageira,
modelo de dois volumes de 5
portas
A cavidade da roda sobresselente
não está concebida para outros
tamanhos de pneus para além dos
tamanhos de rodas sobresselentes.
Uma roda danificada de tamanho

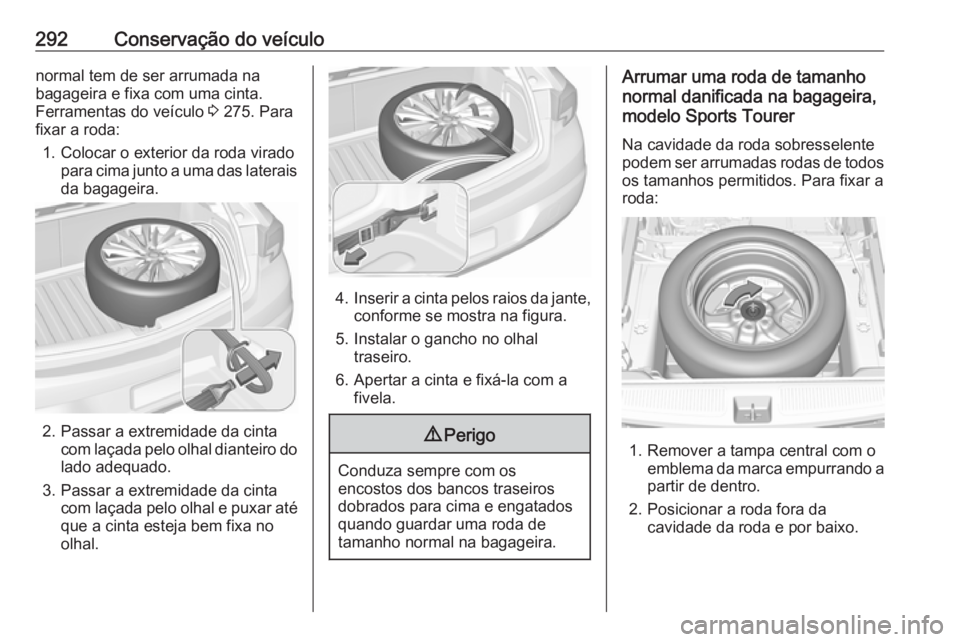

292Conservação do veículonormal tem de ser arrumada na
bagageira e fixa com uma cinta.
Ferramentas do veículo 3 275. Para
fixar a roda:
1. Colocar o exterior da roda virado para cima junto a uma das lateraisda bagageira.
2. Passar a extremidade da cinta com laçada pelo olhal dianteiro do
lado adequado.
3. Passar a extremidade da cinta com laçada pelo olhal e puxar até
que a cinta esteja bem fixa noolhal.
4. Inserir a cinta pelos raios da jante,
conforme se mostra na figura.
5. Instalar o gancho no olhal traseiro.
6. Apertar a cinta e fixá-la com a fivela.
9 Perigo
Conduza sempre com os
encostos dos bancos traseiros
dobrados para cima e engatados
quando guardar uma roda de
tamanho normal na bagageira.
Arrumar uma roda de tamanho
normal danificada na bagageira,
modelo Sports Tourer
Na cavidade da roda sobresselentepodem ser arrumadas rodas de todos os tamanhos permitidos. Para fixar a
roda:
1. Remover a tampa central com o emblema da marca empurrando apartir de dentro.
2. Posicionar a roda fora da cavidade da roda e por baixo.

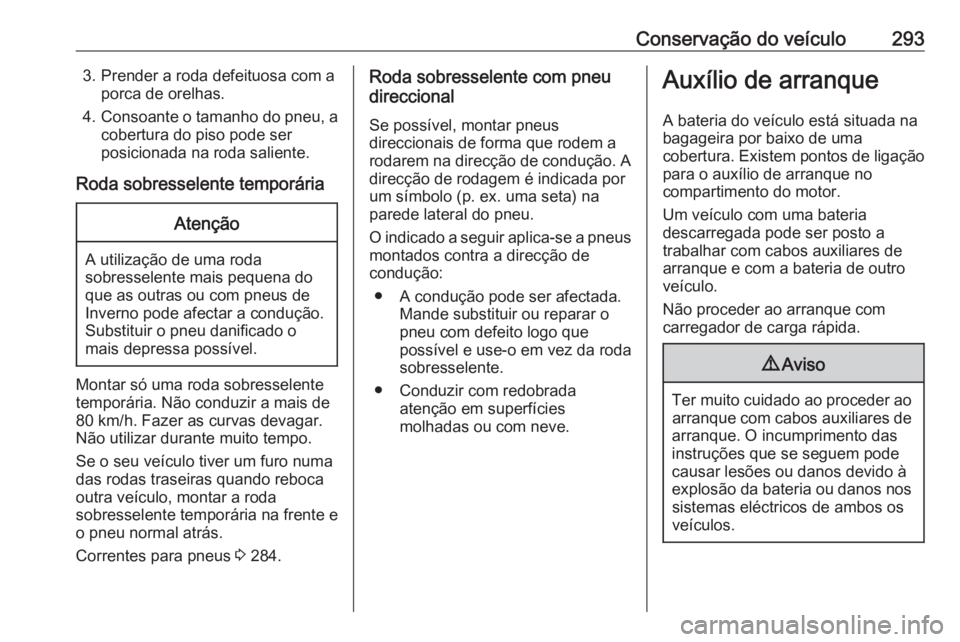

Conservação do veículo2933. Prender a roda defeituosa com aporca de orelhas.
4. Consoante o tamanho do pneu, a
cobertura do piso pode ser
posicionada na roda saliente.
Roda sobresselente temporáriaAtenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar. Não utilizar durante muito tempo.
Se o seu veículo tiver um furo numa das rodas traseiras quando reboca
outra veículo, montar a roda
sobresselente temporária na frente e
o pneu normal atrás.
Correntes para pneus 3 284.
Roda sobresselente com pneu
direccional
Se possível, montar pneus direccionais de forma que rodem a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex. uma seta) na
parede lateral do pneu.
O indicado a seguir aplica-se a pneus montados contra a direcção de
condução:
● A condução pode ser afectada. Mande substituir ou reparar opneu com defeito logo que
possível e use-o em vez da roda
sobresselente.
● Conduzir com redobrada atenção em superfícies
molhadas ou com neve.Auxílio de arranque
A bateria do veículo está situada na
bagageira por baixo de uma
cobertura. Existem pontos de ligação para o auxílio de arranque no
compartimento do motor.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.
Não proceder ao arranque com
carregador de carga rápida.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.

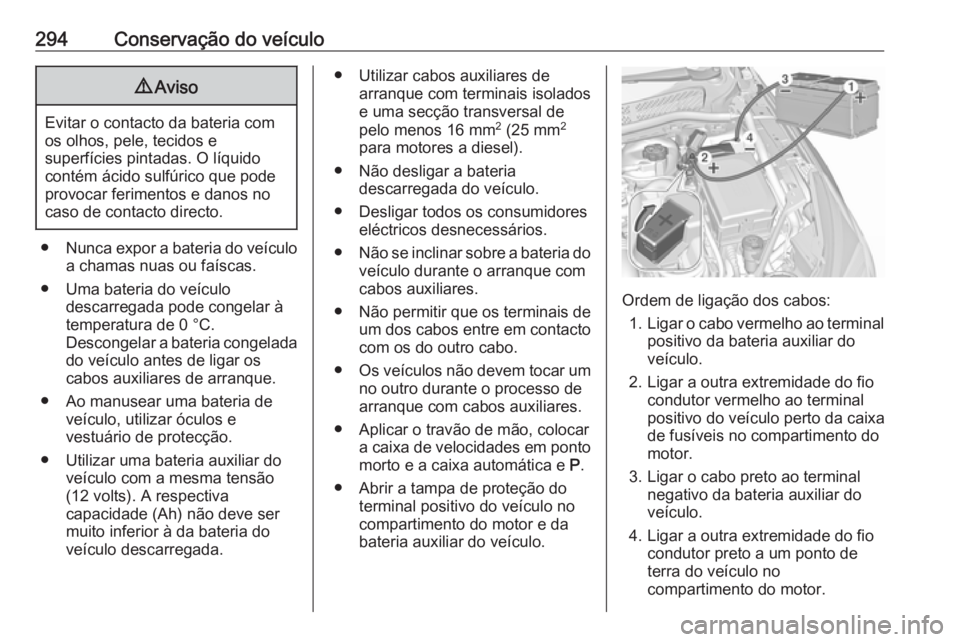

294Conservação do veículo9Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido
contém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
● Nunca expor a bateria do veículo
a chamas nuas ou faíscas.
● Uma bateria do veículo descarregada pode congelar à
temperatura de 0 °C.
Descongelar a bateria congelada do veículo antes de ligar os
cabos auxiliares de arranque.
● Ao manusear uma bateria de veículo, utilizar óculos e
vestuário de protecção.
● Utilizar uma bateria auxiliar do veículo com a mesma tensão
(12 volts). A respectiva
capacidade (Ah) não deve ser
muito inferior à da bateria do
veículo descarregada.
● Utilizar cabos auxiliares de arranque com terminais isolados
e uma secção transversal de
pelo menos 16 mm 2
(25 mm 2
para motores a diesel).
● Não desligar a bateria descarregada do veículo.
● Desligar todos os consumidores eléctricos desnecessários.
● Não se inclinar sobre a bateria do
veículo durante o arranque com
cabos auxiliares.
● Não permitir que os terminais de um dos cabos entre em contactocom os do outro cabo.
● Os veículos não devem tocar um
no outro durante o processo de
arranque com cabos auxiliares.
● Aplicar o travão de mão, colocar a caixa de velocidades em pontomorto e a caixa automática e P.
● Abrir a tampa de proteção do terminal positivo do veículo no
compartimento do motor e da
bateria auxiliar do veículo.
Ordem de ligação dos cabos:
1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar do
veículo.
2. Ligar a outra extremidade do fio condutor vermelho ao terminal
positivo do veículo perto da caixa
de fusíveis no compartimento do
motor.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar do
veículo.
4. Ligar a outra extremidade do fio condutor preto a um ponto de
terra do veículo no
compartimento do motor.

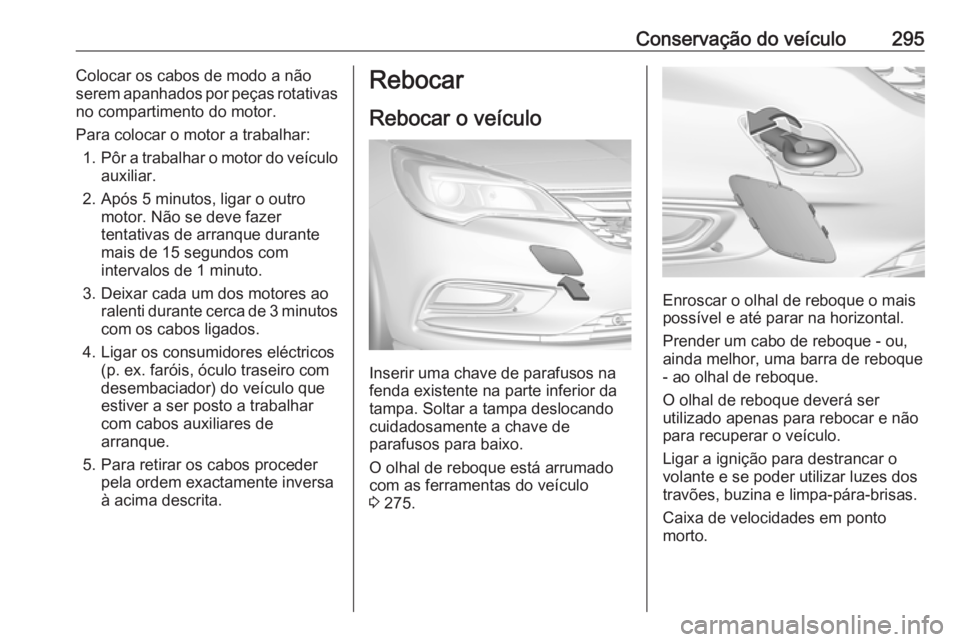

Conservação do veículo295Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para colocar o motor a trabalhar: 1. Pôr a trabalhar o motor do veículo
auxiliar.
2. Após 5 minutos, ligar o outro motor. Não se deve fazer
tentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.
3. Deixar cada um dos motores ao ralenti durante cerca de 3 minutoscom os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro com
desembaciador) do veículo que
estiver a ser posto a trabalhar
com cabos auxiliares de
arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.Rebocar
Rebocar o veículo
Inserir uma chave de parafusos na
fenda existente na parte inferior da
tampa. Soltar a tampa deslocando
cuidadosamente a chave de
parafusos para baixo.
O olhal de reboque está arrumado
com as ferramentas do veículo
3 275.
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque - ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Ligar a ignição para destrancar o
volante e se poder utilizar luzes dos
travões, buzina e limpa-pára-brisas.
Caixa de velocidades em ponto
morto.

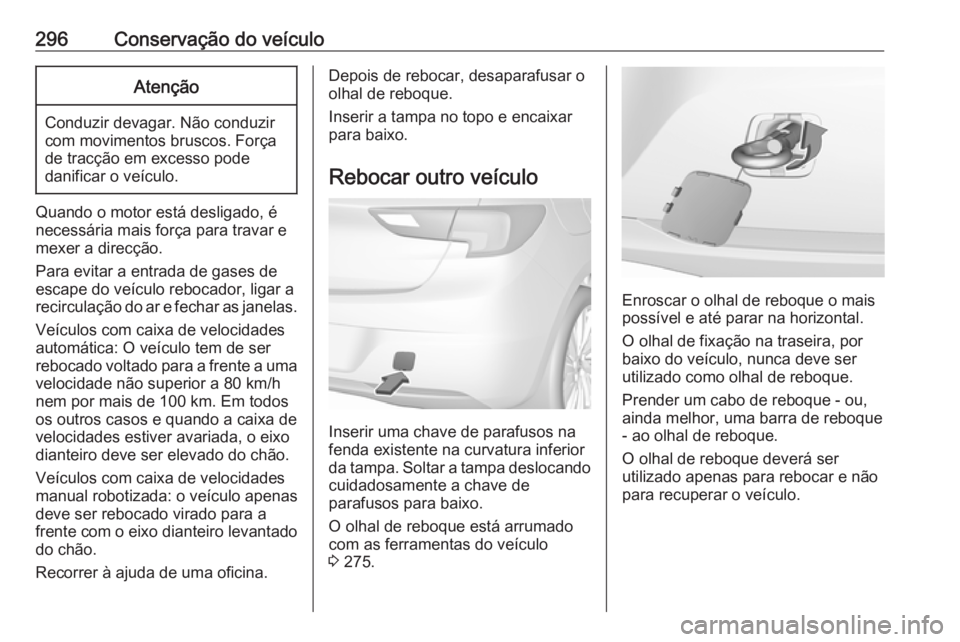

296Conservação do veículoAtenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.
Para evitar a entrada de gases de escape do veículo rebocador, ligar a
recirculação do ar e fechar as janelas.
Veículos com caixa de velocidades
automática: O veículo tem de ser
rebocado voltado para a frente a uma velocidade não superior a 80 km/h
nem por mais de 100 km. Em todos
os outros casos e quando a caixa de
velocidades estiver avariada, o eixo
dianteiro deve ser elevado do chão.
Veículos com caixa de velocidades
manual robotizada: o veículo apenas
deve ser rebocado virado para a
frente com o eixo dianteiro levantado
do chão.
Recorrer à ajuda de uma oficina.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa no topo e encaixar
para baixo.
Rebocar outro veículo
Inserir uma chave de parafusos na
fenda existente na curvatura inferior
da tampa. Soltar a tampa deslocando cuidadosamente a chave de
parafusos para baixo.
O olhal de reboque está arrumado com as ferramentas do veículo
3 275.
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
O olhal de fixação na traseira, por
baixo do veículo, nunca deve ser
utilizado como olhal de reboque.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque
- ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.

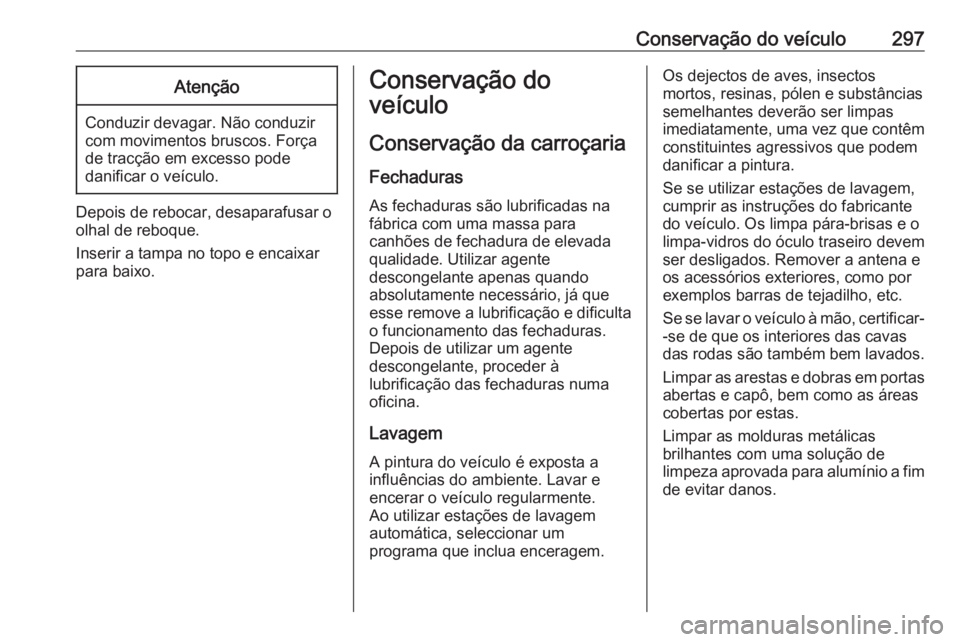

Conservação do veículo297Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa no topo e encaixar
para baixo.
Conservação do
veículo
Conservação da carroçaria
Fechaduras
As fechaduras são lubrificadas na
fábrica com uma massa para
canhões de fechadura de elevada
qualidade. Utilizar agente
descongelante apenas quando
absolutamente necessário, já que
esse remove a lubrificação e dificulta
o funcionamento das fechaduras.
Depois de utilizar um agente
descongelante, proceder à
lubrificação das fechaduras numa oficina.
Lavagem
A pintura do veículo é exposta a influências do ambiente. Lavar e
encerar o veículo regularmente.
Ao utilizar estações de lavagem
automática, seleccionar um
programa que inclua enceragem.Os dejectos de aves, insectos
mortos, resinas, pólen e substâncias
semelhantes deverão ser limpas
imediatamente, uma vez que contêm constituintes agressivos que podem
danificar a pintura.
Se se utilizar estações de lavagem,
cumprir as instruções do fabricante
do veículo. Os limpa pára-brisas e o
limpa-vidros do óculo traseiro devem
ser desligados. Remover a antena e
os acessórios exteriores, como por
exemplos barras de tejadilho, etc.
Se se lavar o veículo à mão, certificar- -se de que os interiores das cavas
das rodas são também bem lavados.
Limpar as arestas e dobras em portas
abertas e capô, bem como as áreas
cobertas por estas.
Limpar as molduras metálicas
brilhantes com uma solução de
limpeza aprovada para alumínio a fim de evitar danos.

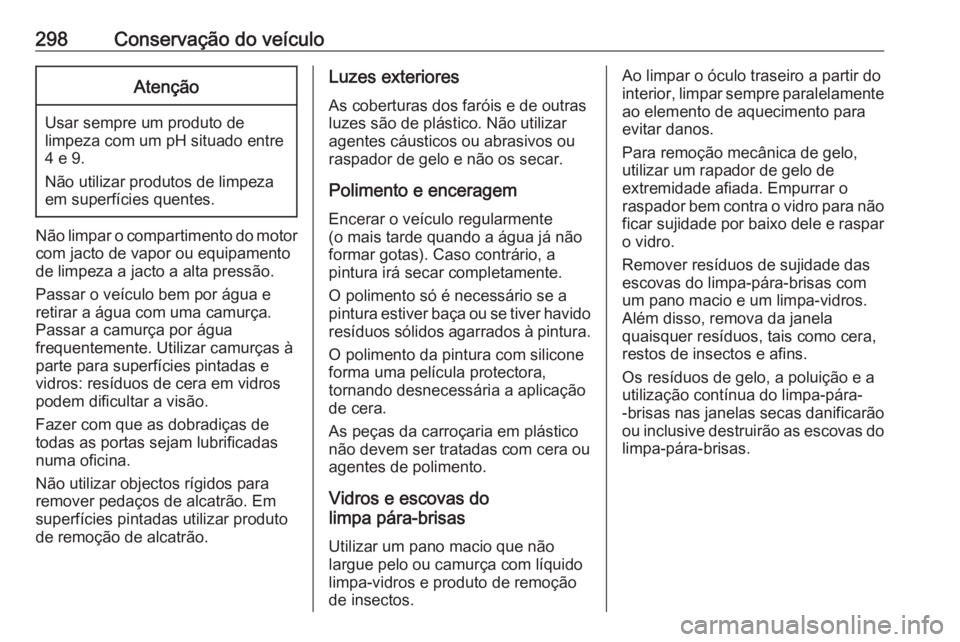

298Conservação do veículoAtenção
Usar sempre um produto de
limpeza com um pH situado entre 4 e 9.
Não utilizar produtos de limpeza
em superfícies quentes.
Não limpar o compartimento do motor com jacto de vapor ou equipamento
de limpeza a jacto a alta pressão.
Passar o veículo bem por água e
retirar a água com uma camurça.
Passar a camurça por água
frequentemente. Utilizar camurças à
parte para superfícies pintadas e
vidros: resíduos de cera em vidros
podem dificultar a visão.
Fazer com que as dobradiças de
todas as portas sejam lubrificadas
numa oficina.
Não utilizar objectos rígidos para
remover pedaços de alcatrão. Em
superfícies pintadas utilizar produto
de remoção de alcatrão.
Luzes exteriores
As coberturas dos faróis e de outras
luzes são de plástico. Não utilizar
agentes cáusticos ou abrasivos ou
raspador de gelo e não os secar.
Polimento e enceragem Encerar o veículo regularmente
(o mais tarde quando a água já não
formar gotas). Caso contrário, a
pintura irá secar completamente.
O polimento só é necessário se a
pintura estiver baça ou se tiver havido
resíduos sólidos agarrados à pintura.
O polimento da pintura com silicone
forma uma película protectora,
tornando desnecessária a aplicação
de cera.
As peças da carroçaria em plástico
não devem ser tratadas com cera ou
agentes de polimento.
Vidros e escovas do
limpa pára-brisas
Utilizar um pano macio que não
largue pelo ou camurça com líquido
limpa-vidros e produto de remoção
de insectos.Ao limpar o óculo traseiro a partir do
interior, limpar sempre paralelamente ao elemento de aquecimento para
evitar danos.
Para remoção mecânica de gelo, utilizar um rapador de gelo de
extremidade afiada. Empurrar o
raspador bem contra o vidro para não
ficar sujidade por baixo dele e raspar o vidro.
Remover resíduos de sujidade das escovas do limpa-pára-brisas com
um pano macio e um limpa-vidros.
Além disso, remova da janela
quaisquer resíduos, tais como cera,
restos de insectos e afins.
Os resíduos de gelo, a poluição e a
utilização contínua do limpa-pára-
-brisas nas janelas secas danificarão
ou inclusive destruirão as escovas do
limpa-pára-brisas.
