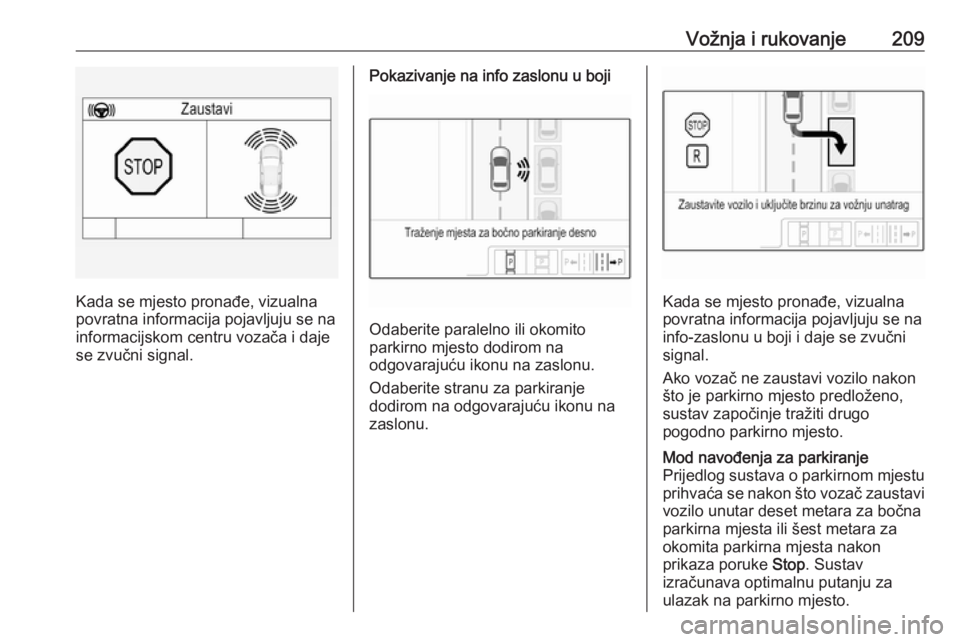

Vožnja i rukovanje209
Kada se mjesto pronađe, vizualna
povratna informacija pojavljuju se na informacijskom centru vozača i dajese zvučni signal.
Pokazivanje na info zaslonu u boji
Odaberite paralelno ili okomito
parkirno mjesto dodirom na
odgovarajuću ikonu na zaslonu.
Odaberite stranu za parkiranje
dodirom na odgovarajuću ikonu na
zaslonu.
Kada se mjesto pronađe, vizualna
povratna informacija pojavljuju se na
info-zaslonu u boji i daje se zvučni signal.
Ako vozač ne zaustavi vozilo nakon
što je parkirno mjesto predloženo,
sustav započinje tražiti drugo
pogodno parkirno mjesto.
Mod navođenja za parkiranje
Prijedlog sustava o parkirnom mjestu
prihvaća se nakon što vozač zaustavi vozilo unutar deset metara za bočna
parkirna mjesta ili šest metara za
okomita parkirna mjesta nakon
prikaza poruke Stop. Sustav
izračunava optimalnu putanju za ulazak na parkirno mjesto.

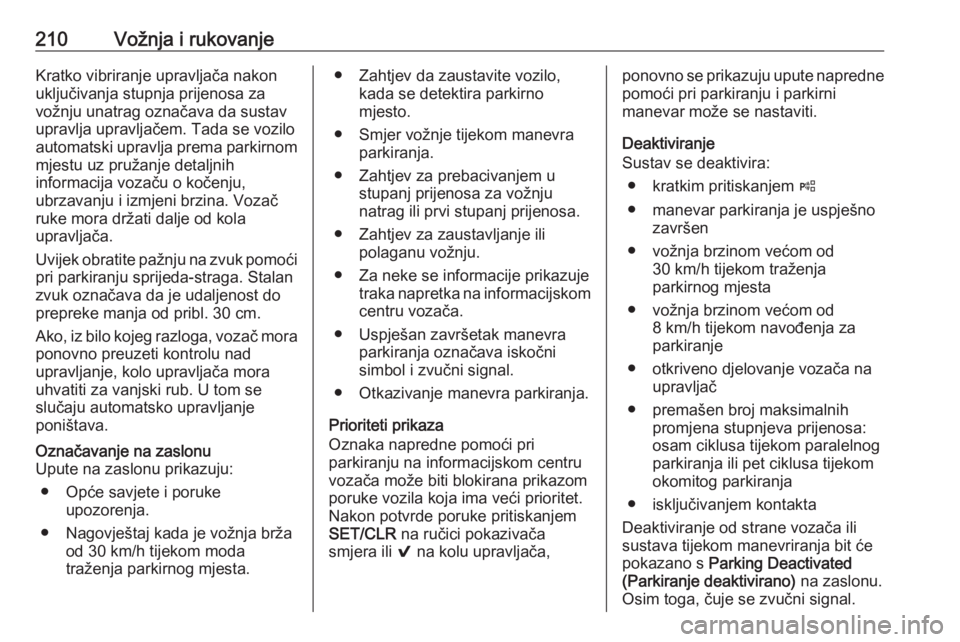

210Vožnja i rukovanjeKratko vibriranje upravljača nakon
uključivanja stupnja prijenosa za
vožnju unatrag označava da sustav
upravlja upravljačem. Tada se vozilo
automatski upravlja prema parkirnom mjestu uz pružanje detaljnih
informacija vozaču o kočenju,
ubrzavanju i izmjeni brzina. Vozač
ruke mora držati dalje od kola
upravljača.
Uvijek obratite pažnju na zvuk pomoći
pri parkiranju sprijeda-straga. Stalan
zvuk označava da je udaljenost do
prepreke manja od pribl. 30 cm.
Ako, iz bilo kojeg razloga, vozač mora ponovno preuzeti kontrolu nad
upravljanje, kolo upravljača mora
uhvatiti za vanjski rub. U tom se
slučaju automatsko upravljanje
poništava.Označavanje na zaslonu
Upute na zaslonu prikazuju:
● Opće savjete i poruke upozorenja.
● Nagovještaj kada je vožnja brža od 30 km/h tijekom moda
traženja parkirnog mjesta.● Zahtjev da zaustavite vozilo, kada se detektira parkirno
mjesto.
● Smjer vožnje tijekom manevra parkiranja.
● Zahtjev za prebacivanjem u stupanj prijenosa za vožnju
natrag ili prvi stupanj prijenosa.
● Zahtjev za zaustavljanje ili polaganu vožnju.
● Za neke se informacije prikazuje traka napretka na informacijskom
centru vozača.
● Uspješan završetak manevra parkiranja označava iskočni
simbol i zvučni signal.
● Otkazivanje manevra parkiranja.
Prioriteti prikaza
Oznaka napredne pomoći pri
parkiranju na informacijskom centru
vozača može biti blokirana prikazom poruke vozila koja ima veći prioritet.Nakon potvrde poruke pritiskanjem
SET/CLR na ručici pokazivača
smjera ili 9 na kolu upravljača,ponovno se prikazuju upute napredne
pomoći pri parkiranju i parkirni
manevar može se nastaviti.
Deaktiviranje
Sustav se deaktivira:
● kratkim pritiskanjem (
● manevar parkiranja je uspješno završen
● vožnja brzinom većom od 30 km/h tijekom traženja
parkirnog mjesta
● vožnja brzinom većom od 8 km/h tijekom navođenja za
parkiranje
● otkriveno djelovanje vozača na upravljač
● premašen broj maksimalnih promjena stupnjeva prijenosa:
osam ciklusa tijekom paralelnog
parkiranja ili pet ciklusa tijekom
okomitog parkiranja
● isključivanjem kontakta
Deaktiviranje od strane vozača ili sustava tijekom manevriranja bit će
pokazano s Parking Deactivated
(Parkiranje deaktivirano) na zaslonu.
Osim toga, čuje se zvučni signal.

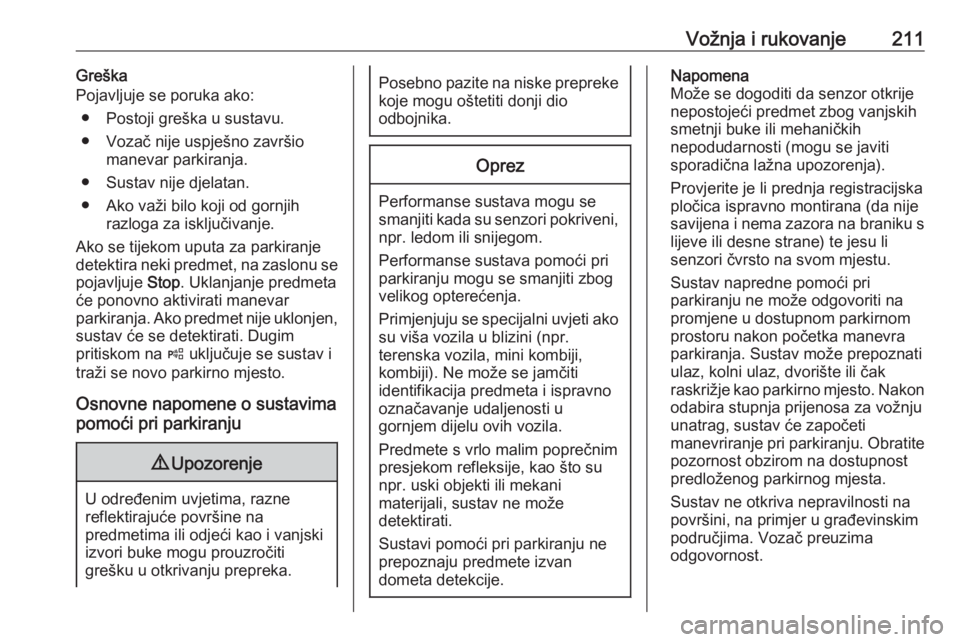

Vožnja i rukovanje211Greška
Pojavljuje se poruka ako:
● Postoji greška u sustavu.
● Vozač nije uspješno završio manevar parkiranja.
● Sustav nije djelatan.
● Ako važi bilo koji od gornjih razloga za isključivanje.
Ako se tijekom uputa za parkiranje
detektira neki predmet, na zaslonu se
pojavljuje Stop. Uklanjanje predmeta
će ponovno aktivirati manevar
parkiranja. Ako predmet nije uklonjen, sustav će se detektirati. Dugim
pritiskom na ( uključuje se sustav i
traži se novo parkirno mjesto.
Osnovne napomene o sustavima
pomoći pri parkiranju9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Posebno pazite na niske prepreke
koje mogu oštetiti donji dio
odbojnika.Oprez
Performanse sustava mogu se smanjiti kada su senzori pokriveni,
npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbog
velikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti
identifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.
Napomena
Može se dogoditi da senzor otkrije nepostojeći predmet zbog vanjskih
smetnji buke ili mehaničkih
nepodudarnosti (mogu se javiti
sporadična lažna upozorenja).
Provjerite je li prednja registracijska
pločica ispravno montirana (da nije
savijena i nema zazora na braniku s
lijeve ili desne strane) te jesu li
senzori čvrsto na svom mjestu.
Sustav napredne pomoći pri
parkiranju ne može odgovoriti na
promjene u dostupnom parkirnom
prostoru nakon početka manevra
parkiranja. Sustav može prepoznati
ulaz, kolni ulaz, dvorište ili čak
raskrižje kao parkirno mjesto. Nakon odabira stupnja prijenosa za vožnju
unatrag, sustav će započeti
manevriranje pri parkiranju. Obratite
pozornost obzirom na dostupnost
predloženog parkirnog mjesta.
Sustav ne otkriva nepravilnosti na
površini, na primjer u građevinskim
područjima. Vozač preuzima
odgovornost.

212Vožnja i rukovanjeNapomena
Nakon proizvodnje sustav je
potrebno kalibrirati. Za optimalno
navođenje pri parkiranju potrebna je udaljenost vožnje od otprilike
10 km, kao i broj zavoja.
Upozorenje na slijepu točku sa strane
Sustav upozorenja na slijepu točku sa
strane otkriva i dojavljuje predmete s
obje strane vozila u području "slijepe točke". Sustav prikazuje vizualno
upozorenje u oba vanjska ogledala
prilikom otkrivanja objekata koji
možda nisu vidljivi u unutarnjem i
vanjskim ogledalima.
Upozorenje na slijepu točku sa strane koristi neke od osjetnika napredne
pomoći pri parkiranju koji se nalaze na prednjem i stražnjem odbojniku s
obje strane vozila.9 Upozorenje
Upozorenje na slijepe točke sa
strane nije zamjena za vozačev vid.
Sustav ne detektira:
● vozila izvan bočnog slijepog područja koja se mogu brzo
približavati
● pješake, bicikliste ili životinje Prije promjene traka uvijek
provjerite ogledala, pogledajte
preko ramena i uključite pokazivač
smjera.
Kada sustav, prilikom vožnje prema
naprijed, otkrije neko vozilo u bočnom mrtvom kutu, neovisno o tome
pretječete li vi neko vozilo ili netko vas
pretječe, simbol upozorenja B žute
boje svijetli u odgovarajućem
vanjskom retrovizoru. Ako vozač tada
uključi pokazivač smjera, žuti simbol
upozorenja B počinje treperiti kao
upozorenje da ne mijenja prometni
trak.
Napomena
Ako je vozilo koje pretječe najmanje
10 km/h brže od pretjecanog vozila,
simbol upozorenja B u
odgovarajućem vanjskom
retrovizoru možda neće svijetliti.
Upozorenje na slijepu točku sa strane
aktivno je pri brzinama od 10 km/h do 140 km/h. Brža vožnja od 140 km/h
isključuje sustav što pokazuju
prigušeno osvijetljeni simboli
upozorenja B u oba vanjska
retrovizora. Smanjenjem brzine ispod
granične, simboli upozorenja će se
isključiti. Ako se otkrije prisutnost

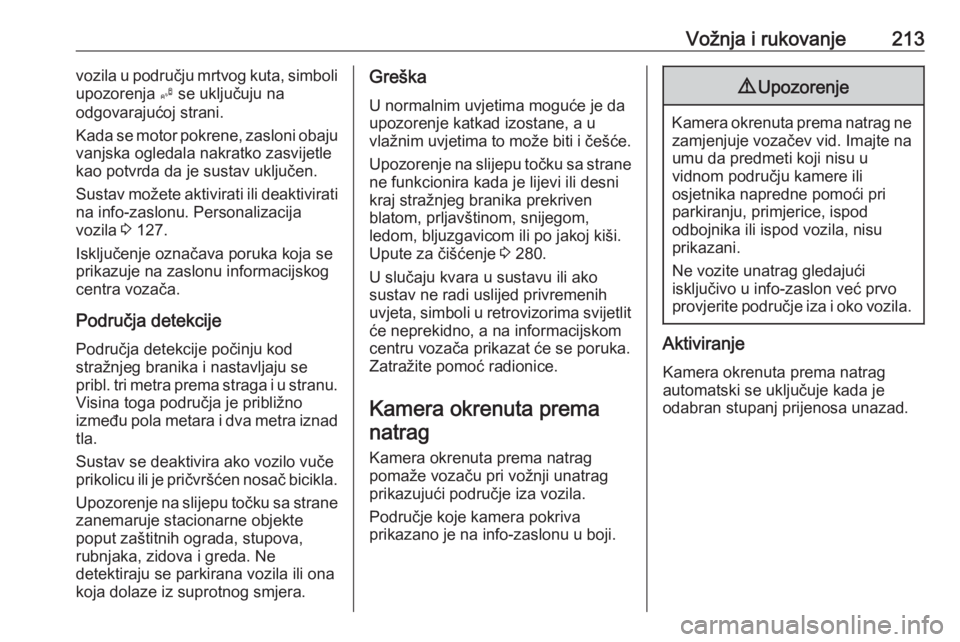

Vožnja i rukovanje213vozila u području mrtvog kuta, simboli
upozorenja B se uključuju na
odgovarajućoj strani.
Kada se motor pokrene, zasloni obaju vanjska ogledala nakratko zasvijetlekao potvrda da je sustav uključen.
Sustav možete aktivirati ili deaktivirati
na info-zaslonu. Personalizacija
vozila 3 127.
Isključenje označava poruka koja se
prikazuje na zaslonu informacijskog
centra vozača.
Područja detekcije
Područja detekcije počinju kod
stražnjeg branika i nastavljaju se
pribl. tri metra prema straga i u stranu.
Visina toga područja je približno
između pola metara i dva metra iznad tla.
Sustav se deaktivira ako vozilo vuče
prikolicu ili je pričvršćen nosač bicikla.
Upozorenje na slijepu točku sa strane
zanemaruje stacionarne objekte
poput zaštitnih ograda, stupova,
rubnjaka, zidova i greda. Ne
detektiraju se parkirana vozila ili ona
koja dolaze iz suprotnog smjera.Greška
U normalnim uvjetima moguće je daupozorenje katkad izostane, a u
vlažnim uvjetima to može biti i češće.
Upozorenje na slijepu točku sa strane
ne funkcionira kada je lijevi ili desni
kraj stražnjeg branika prekriven
blatom, prljavštinom, snijegom,
ledom, bljuzgavicom ili po jakoj kiši.
Upute za čišćenje 3 280.
U slučaju kvara u sustavu ili ako
sustav ne radi uslijed privremenih
uvjeta, simboli u retrovizorima svijetlit će neprekidno, a na informacijskom
centru vozača prikazat će se poruka. Zatražite pomoć radionice.
Kamera okrenuta prema natrag
Kamera okrenuta prema natrag
pomaže vozaču pri vožnji unatrag
prikazujući područje iza vozila.
Područje koje kamera pokriva
prikazano je na info-zaslonu u boji.9 Upozorenje
Kamera okrenuta prema natrag ne
zamjenjuje vozačev vid. Imajte na
umu da predmeti koji nisu u
vidnom području kamere ili
osjetnika napredne pomoći pri
parkiranju, primjerice, ispod
odbojnika ili ispod vozila, nisu
prikazani.
Ne vozite unatrag gledajući
isključivo u info-zaslon već prvo
provjerite područje iza i oko vozila.
Aktiviranje
Kamera okrenuta prema natrag
automatski se uključuje kada je
odabran stupanj prijenosa unazad.

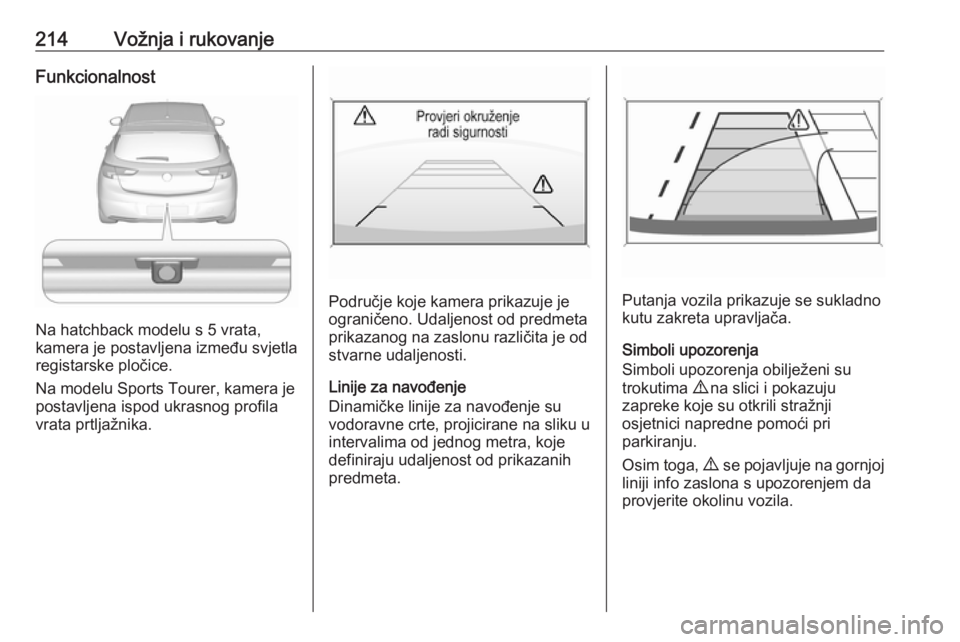

214Vožnja i rukovanjeFunkcionalnost
Na hatchback modelu s 5 vrata,
kamera je postavljena između svjetla
registarske pločice.
Na modelu Sports Tourer, kamera je postavljena ispod ukrasnog profila
vrata prtljažnika.
Područje koje kamera prikazuje je
ograničeno. Udaljenost od predmeta
prikazanog na zaslonu različita je od
stvarne udaljenosti.
Linije za navođenje
Dinamičke linije za navođenje su
vodoravne crte, projicirane na sliku u
intervalima od jednog metra, koje
definiraju udaljenost od prikazanih
predmeta.Putanja vozila prikazuje se sukladno
kutu zakreta upravljača.
Simboli upozorenja
Simboli upozorenja obilježeni su
trokutima 9 na slici i pokazuju
zapreke koje su otkrili stražnji
osjetnici napredne pomoći pri
parkiranju.
Osim toga, 9 se pojavljuje na gornjoj
liniji info zaslona s upozorenjem da
provjerite okolinu vozila.

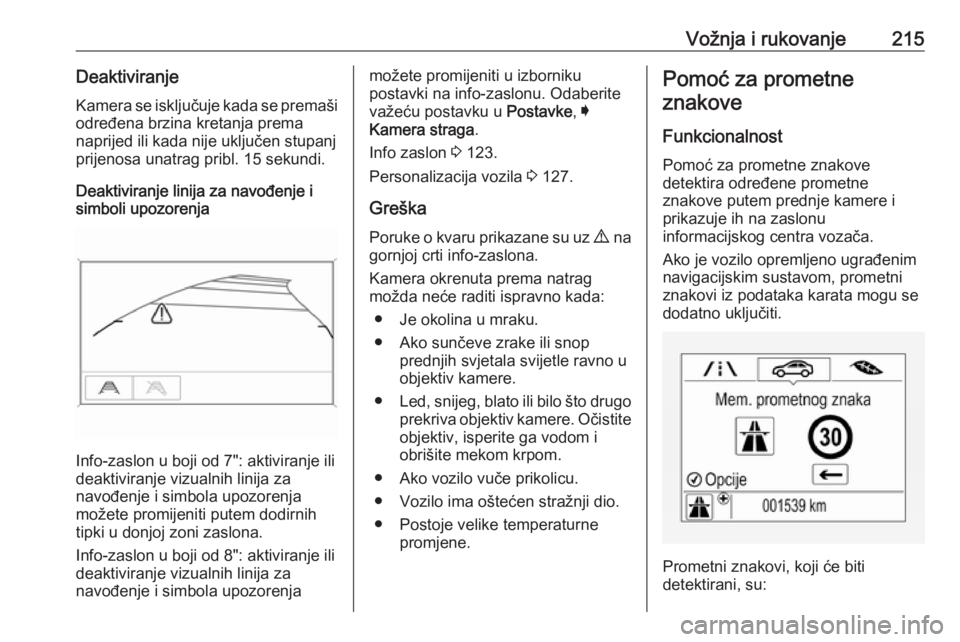

Vožnja i rukovanje215DeaktiviranjeKamera se isključuje kada se premaši
određena brzina kretanja prema
naprijed ili kada nije uključen stupanj prijenosa unatrag pribl. 15 sekundi.
Deaktiviranje linija za navođenje i
simboli upozorenja
Info-zaslon u boji od 7": aktiviranje ili
deaktiviranje vizualnih linija za
navođenje i simbola upozorenja
možete promijeniti putem dodirnih
tipki u donjoj zoni zaslona.
Info-zaslon u boji od 8": aktiviranje ili
deaktiviranje vizualnih linija za
navođenje i simbola upozorenja
možete promijeniti u izborniku
postavki na info-zaslonu. Odaberite
važeću postavku u Postavke, I
Kamera straga .
Info zaslon 3 123.
Personalizacija vozila 3 127.
Greška Poruke o kvaru prikazane su uz 9 na
gornjoj crti info-zaslona.
Kamera okrenuta prema natrag
možda neće raditi ispravno kada:
● Je okolina u mraku.
● Ako sunčeve zrake ili snop prednjih svjetala svijetle ravno u
objektiv kamere.
● Led, snijeg, blato ili bilo što drugo
prekriva objektiv kamere. Očistite objektiv, isperite ga vodom i
obrišite mekom krpom.
● Ako vozilo vuče prikolicu.
● Vozilo ima oštećen stražnji dio.
● Postoje velike temperaturne promjene.Pomoć za prometne
znakove
Funkcionalnost Pomoć za prometne znakove
detektira određene prometne
znakove putem prednje kamere i
prikazuje ih na zaslonu
informacijskog centra vozača.
Ako je vozilo opremljeno ugrađenim
navigacijskim sustavom, prometni
znakovi iz podataka karata mogu se
dodatno uključiti.
Prometni znakovi, koji će biti
detektirani, su:

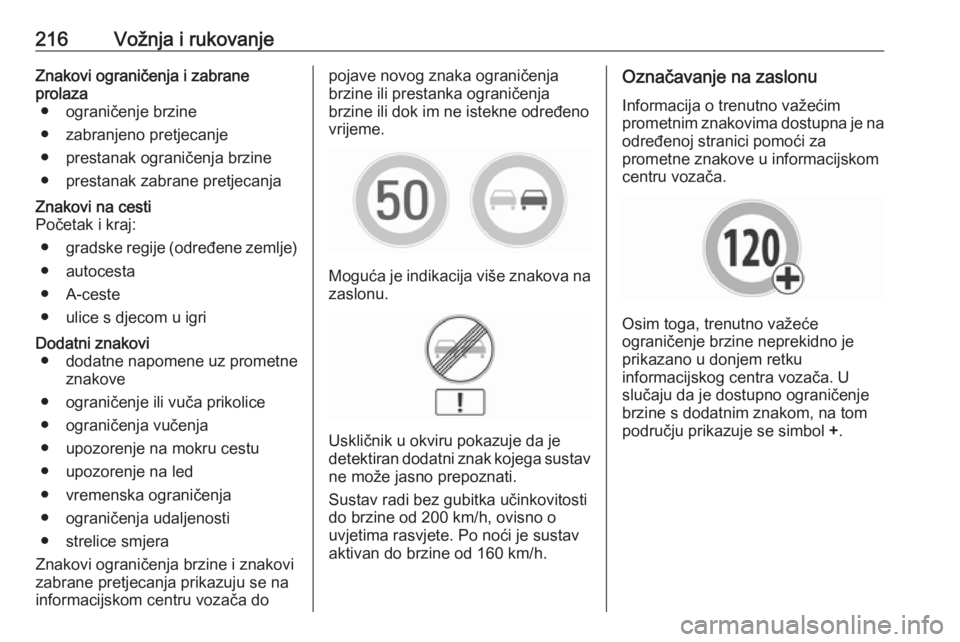

216Vožnja i rukovanjeZnakovi ograničenja i zabrane
prolaza ● ograničenje brzine
● zabranjeno pretjecanje
● prestanak ograničenja brzine
● prestanak zabrane pretjecanjaZnakovi na cesti
Početak i kraj:
● gradske regije (određene zemlje)
● autocesta
● A-ceste
● ulice s djecom u igriDodatni znakovi ● dodatne napomene uz prometne znakove
● ograničenje ili vuča prikolice
● ograničenja vučenja
● upozorenje na mokru cestu
● upozorenje na led
● vremenska ograničenja
● ograničenja udaljenosti
● strelice smjera
Znakovi ograničenja brzine i znakovi
zabrane pretjecanja prikazuju se na
informacijskom centru vozača dopojave novog znaka ograničenja
brzine ili prestanka ograničenja
brzine ili dok im ne istekne određeno
vrijeme.
Moguća je indikacija više znakova na zaslonu.
Uskličnik u okviru pokazuje da je
detektiran dodatni znak kojega sustav ne može jasno prepoznati.
Sustav radi bez gubitka učinkovitosti
do brzine od 200 km/h, ovisno o
uvjetima rasvjete. Po noći je sustav
aktivan do brzine od 160 km/h.
Označavanje na zaslonu
Informacija o trenutno važećim
prometnim znakovima dostupna je na
određenoj stranici pomoći za
prometne znakove u informacijskom
centru vozača.
Osim toga, trenutno važeće
ograničenje brzine neprekidno je prikazano u donjem retku
informacijskog centra vozača. U
slučaju da je dostupno ograničenje
brzine s dodatnim znakom, na tom
području prikazuje se simbol +.

Vožnja i rukovanje217

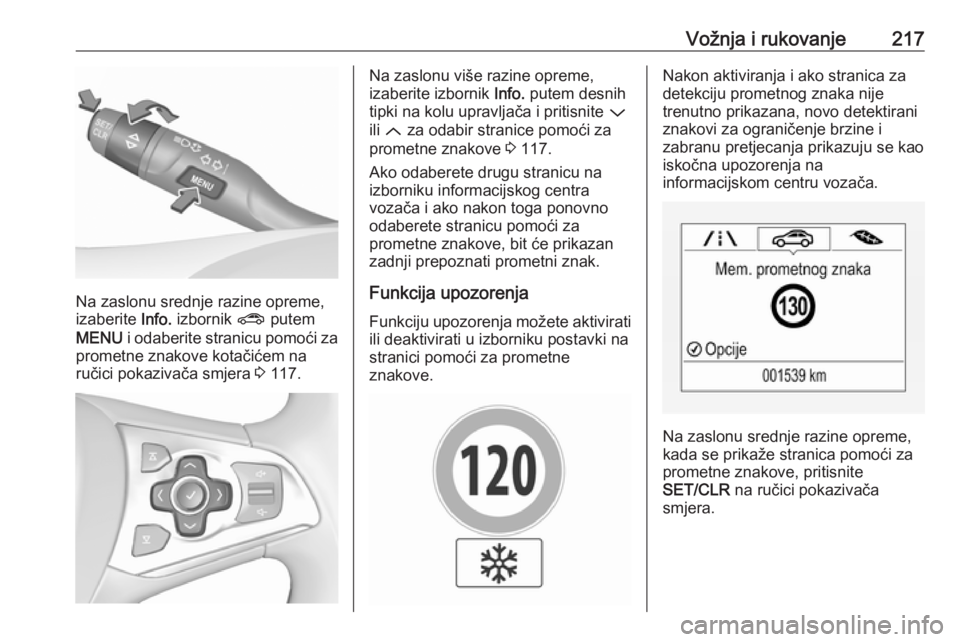

Na zaslonu srednje razine opreme,
izaberite Info. izbornik ? putem
MENU i odaberite stranicu pomoći za
prometne znakove kotačićem na
ručici pokazivača smjera 3 117.
Na zaslonu više razine opreme,
izaberite izbornik Info. putem desnih
tipki na kolu upravljača i pritisnite P
ili Q za odabir stranice pomoći za
prometne znakove 3 117.
Ako odaberete drugu stranicu na
izborniku informacijskog centra
vozača i ako nakon toga ponovno
odaberete stranicu pomoći za
prometne znakove, bit će prikazan
zadnji prepoznati prometni znak.
Funkcija upozorenja Funkciju upozorenja možete aktivirati ili deaktivirati u izborniku postavki nastranici pomoći za prometne
znakove.Nakon aktiviranja i ako stranica za
detekciju prometnog znaka nije
trenutno prikazana, novo detektirani
znakovi za ograničenje brzine i
zabranu pretjecanja prikazuju se kao
iskočna upozorenja na
informacijskom centru vozača.
Na zaslonu srednje razine opreme,
kada se prikaže stranica pomoći za
prometne znakove, pritisnite
SET/CLR na ručici pokazivača
smjera.

218Vožnja i rukovanje

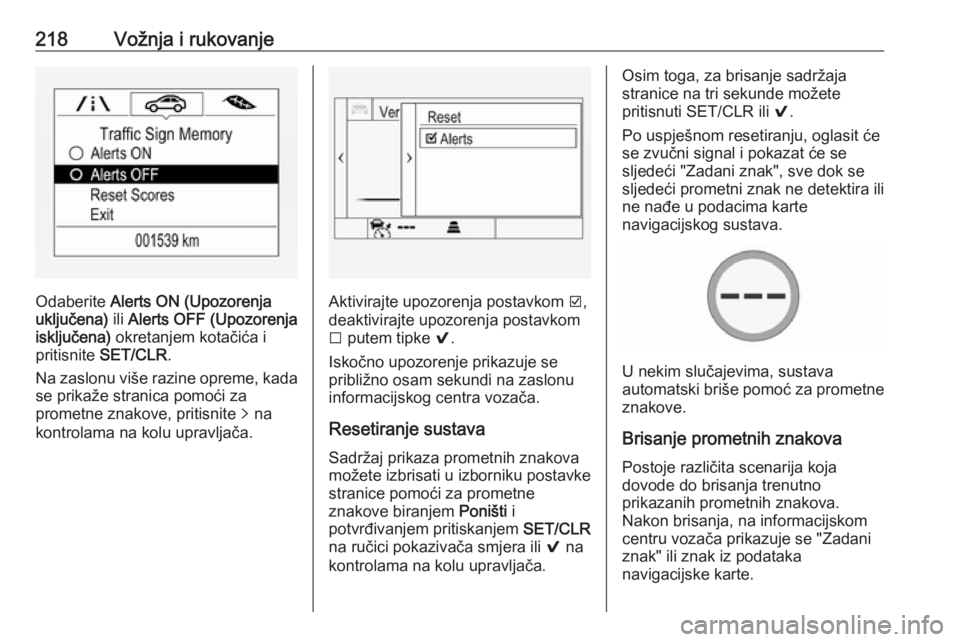

Odaberite Alerts ON (Upozorenja
uključena) ili Alerts OFF (Upozorenja
isključena) okretanjem kotačića i
pritisnite SET/CLR .
Na zaslonu više razine opreme, kada
se prikaže stranica pomoći za
prometne znakove, pritisnite q na
kontrolama na kolu upravljača.Aktivirajte upozorenja postavkom J,
deaktivirajte upozorenja postavkom I putem tipke 9.
Iskočno upozorenje prikazuje se
približno osam sekundi na zaslonu
informacijskog centra vozača.
Resetiranje sustava Sadržaj prikaza prometnih znakova
možete izbrisati u izborniku postavke
stranice pomoći za prometne
znakove biranjem Poništi i
potvrđivanjem pritiskanjem SET/CLR
na ručici pokazivača smjera ili 9 na
kontrolama na kolu upravljača.
Osim toga, za brisanje sadržaja
stranice na tri sekunde možete
pritisnuti SET/CLR ili 9.
Po uspješnom resetiranju, oglasit će
se zvučni signal i pokazat će se
sljedeći "Zadani znak", sve dok se
sljedeći prometni znak ne detektira ili
ne nađe u podacima karte
navigacijskog sustava.
U nekim slučajevima, sustava
automatski briše pomoć za prometne znakove.
Brisanje prometnih znakova
Postoje različita scenarija koja
dovode do brisanja trenutno
prikazanih prometnih znakova.
Nakon brisanja, na informacijskom
centru vozača prikazuje se "Zadani
znak" ili znak iz podataka
navigacijske karte.
