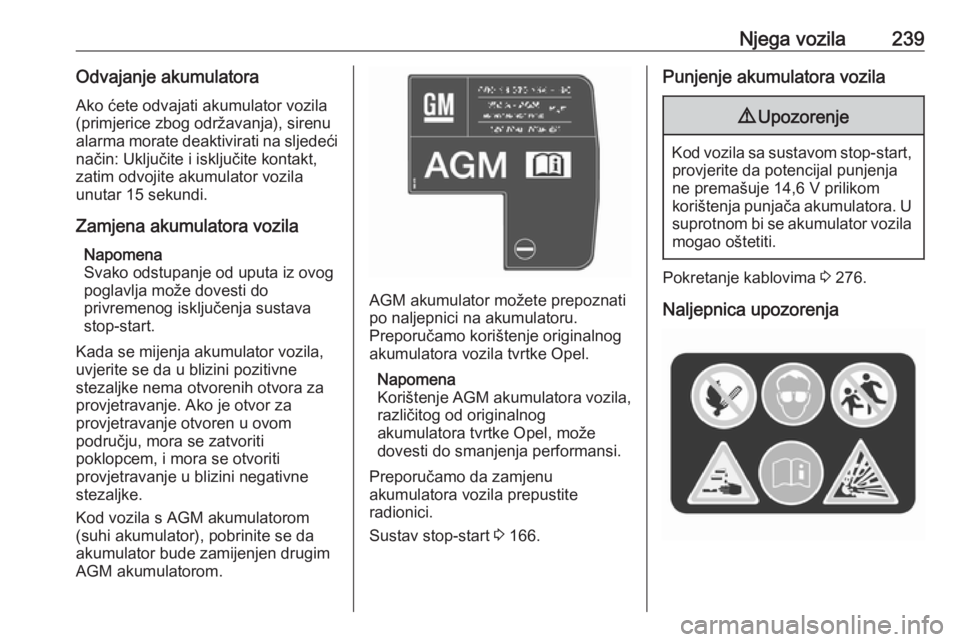

Njega vozila239Odvajanje akumulatoraAko ćete odvajati akumulator vozila(primjerice zbog održavanja), sirenu
alarma morate deaktivirati na sljedeći
način: Uključite i isključite kontakt,
zatim odvojite akumulator vozila
unutar 15 sekundi.
Zamjena akumulatora vozila Napomena
Svako odstupanje od uputa iz ovog
poglavlja može dovesti do
privremenog isključenja sustava
stop-start.
Kada se mijenja akumulator vozila,
uvjerite se da u blizini pozitivne
stezaljke nema otvorenih otvora za provjetravanje. Ako je otvor za
provjetravanje otvoren u ovom
području, mora se zatvoriti
poklopcem, i mora se otvoriti
provjetravanje u blizini negativne
stezaljke.
Kod vozila s AGM akumulatorom
(suhi akumulator), pobrinite se da
akumulator bude zamijenjen drugim
AGM akumulatorom.
AGM akumulator možete prepoznati
po naljepnici na akumulatoru.
Preporučamo korištenje originalnog
akumulatora vozila tvrtke Opel.
Napomena
Korištenje AGM akumulatora vozila,
različitog od originalnog
akumulatora tvrtke Opel, može
dovesti do smanjenja performansi.
Preporučamo da zamjenu
akumulatora vozila prepustite
radionici.
Sustav stop-start 3 166.
Punjenje akumulatora vozila9 Upozorenje
Kod vozila sa sustavom stop-start,
provjerite da potencijal punjenja
ne premašuje 14,6 V prilikom
korištenja punjača akumulatora. U
suprotnom bi se akumulator vozila mogao oštetiti.
Pokretanje kablovima 3 276.
Naljepnica upozorenja

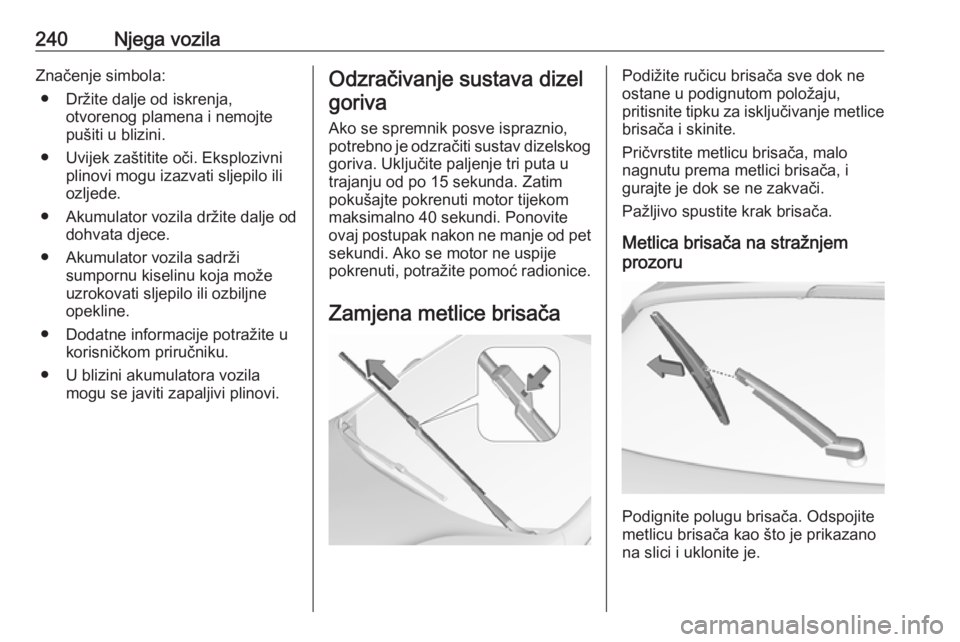

240Njega vozilaZnačenje simbola:● Držite dalje od iskrenja, otvorenog plamena i nemojte
pušiti u blizini.
● Uvijek zaštitite oči. Eksplozivni plinovi mogu izazvati sljepilo iliozljede.
● Akumulator vozila držite dalje od dohvata djece.
● Akumulator vozila sadrži sumpornu kiselinu koja može
uzrokovati sljepilo ili ozbiljne
opekline.
● Dodatne informacije potražite u korisničkom priručniku.
● U blizini akumulatora vozila mogu se javiti zapaljivi plinovi.Odzračivanje sustava dizel
goriva
Ako se spremnik posve ispraznio,
potrebno je odzračiti sustav dizelskog
goriva. Uključite paljenje tri puta u
trajanju od po 15 sekunda. Zatim
pokušajte pokrenuti motor tijekom
maksimalno 40 sekundi. Ponovite
ovaj postupak nakon ne manje od pet
sekundi. Ako se motor ne uspije
pokrenuti, potražite pomoć radionice.
Zamjena metlice brisačaPodižite ručicu brisača sve dok ne
ostane u podignutom položaju,
pritisnite tipku za isključivanje metlice
brisača i skinite.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Metlica brisača na stražnjem
prozoru
Podignite polugu brisača. Odspojite
metlicu brisača kao što je prikazano
na slici i uklonite je.

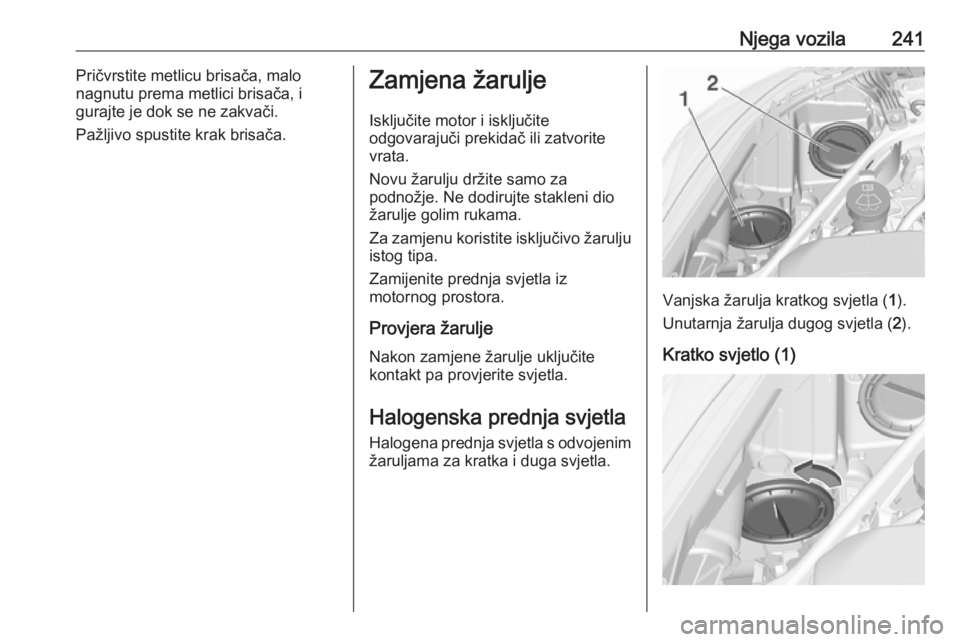

Njega vozila241Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.Zamjena žarulje
Isključite motor i isključite
odgovarajuči prekidač ili zatvorite
vrata.
Novu žarulju držite samo za
podnožje. Ne dodirujte stakleni dio
žarulje golim rukama.
Za zamjenu koristite isključivo žarulju
istog tipa.
Zamijenite prednja svjetla iz
motornog prostora.
Provjera žarulje
Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.
Halogenska prednja svjetla
Halogena prednja svjetla s odvojenim
žaruljama za kratka i duga svjetla.
Vanjska žarulja kratkog svjetla ( 1).
Unutarnja žarulja dugog svjetla ( 2).
Kratko svjetlo (1)

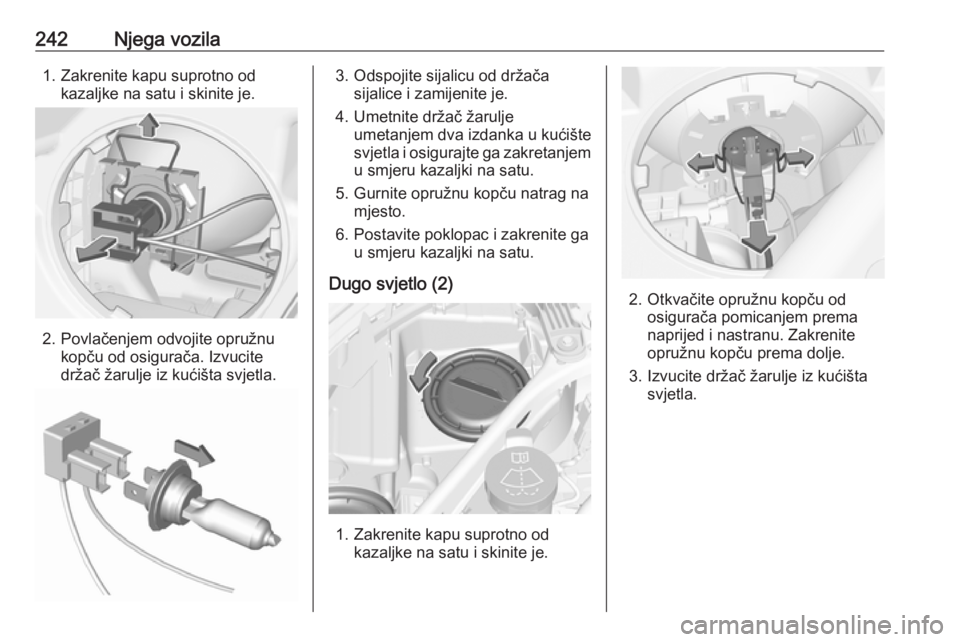

242Njega vozila1. Zakrenite kapu suprotno odkazaljke na satu i skinite je.
2. Povlačenjem odvojite opružnu kopču od osigurača. Izvucite
držač žarulje iz kućišta svjetla.
3. Odspojite sijalicu od držača sijalice i zamijenite je.
4. Umetnite držač žarulje umetanjem dva izdanka u kućište
svjetla i osigurajte ga zakretanjem u smjeru kazaljki na satu.
5. Gurnite opružnu kopču natrag na mjesto.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Dugo svjetlo (2)
1. Zakrenite kapu suprotno od kazaljke na satu i skinite je.
2. Otkvačite opružnu kopču odosigurača pomicanjem prema
naprijed i nastranu. Zakrenite
opružnu kopču prema dolje.
3. Izvucite držač žarulje iz kućišta svjetla.

Njega vozila243
4. Odspojite sijalicu od držačasijalice i zamijenite je.
5. Umetnite držač žarulje i ugradite opružnu kopču.
Postavite poklopac i zakrenite ga
u smjeru kazaljki na satu.
Svjetlo prednjeg pokazivača
smjera
U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
Pozicijsko svjetlo
U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
Svjetla za vožnju po danu
U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
Svjetla za maglu
Žarulje su dostupne iz unutrašnjosti vozila.
1. Držač žarulje zakrenite suprotno od kazaljke na satu i izvadite ga iz
kućišta svjetla.
2. Držač žarulje odvojite od konektora pritiskanjem osigurača.
3. Uklonite i zamijenite držač sa žaruljom i priključite konektor.
4. Umetnite držač žarulje u kućište lampe i zavrnite ga okretanjem u
smjeru kazaljki na satu.

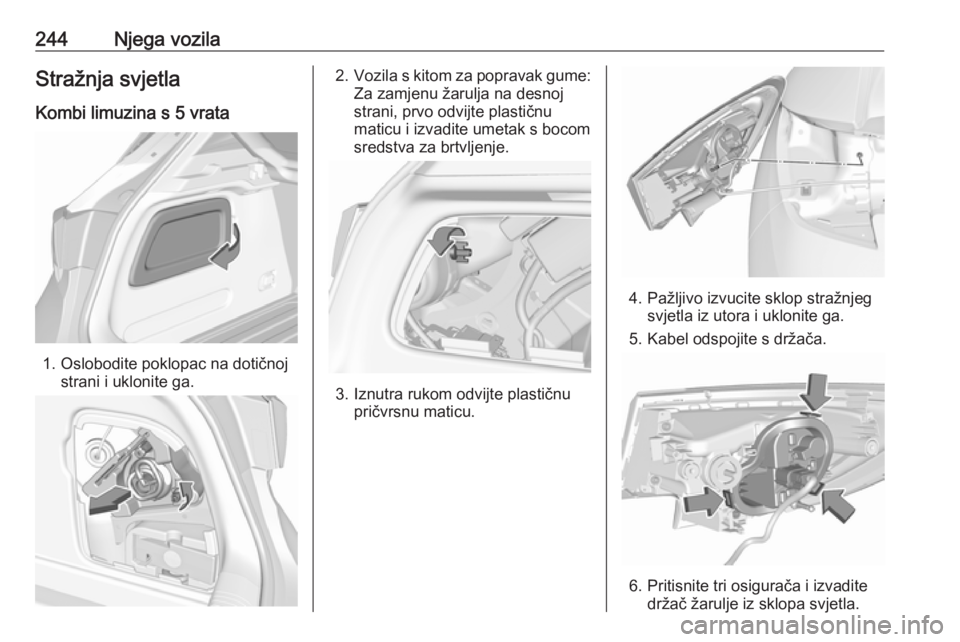

244Njega vozilaStražnja svjetla
Kombi limuzina s 5 vrata
1. Oslobodite poklopac na dotičnoj strani i uklonite ga.
2.Vozila s kitom za popravak gume:
Za zamjenu žarulja na desnoj
strani, prvo odvijte plastičnu
maticu i izvadite umetak s bocom
sredstva za brtvljenje.
3. Iznutra rukom odvijte plastičnu pričvrsnu maticu.
4. Pažljivo izvucite sklop stražnjegsvjetla iz utora i uklonite ga.
5. Kabel odspojite s držača.
6. Pritisnite tri osigurača i izvadite držač žarulje iz sklopa svjetla.

Njega vozila245
7. Izvadite i zamijenite žarulje:Pokazivač smjera ( 1)
Stražnje pozicijsko svjetlo/ zaustavno svjetlo ( 2)
Kod verzija s LED stražnjim
svjetlima i LED zaustavnim
svjetlima, možete izvaditi i
zamijeniti samo žarulju
pokazivača smjera ( 1).
8. Pričvrstite nosač žarulje u sklop svjetla.
9. Pričvrstite kabel u držač.
10. Pričvrstite sklop svjetla na karoseriju vozila i zategnite
sigurnosnu maticu iz unutrašnjosti prtljažnika. Postavite pokrov.
Ovisno o verziji, stražnje svjetla i
zaustavna svjetla su dizajnirana kao
LED svjetla. U slučaju kvara, neka
Vam radionica zamijeni LED svjetla.Sklop svjetla u vratima prtljažnika
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.

246Njega vozila

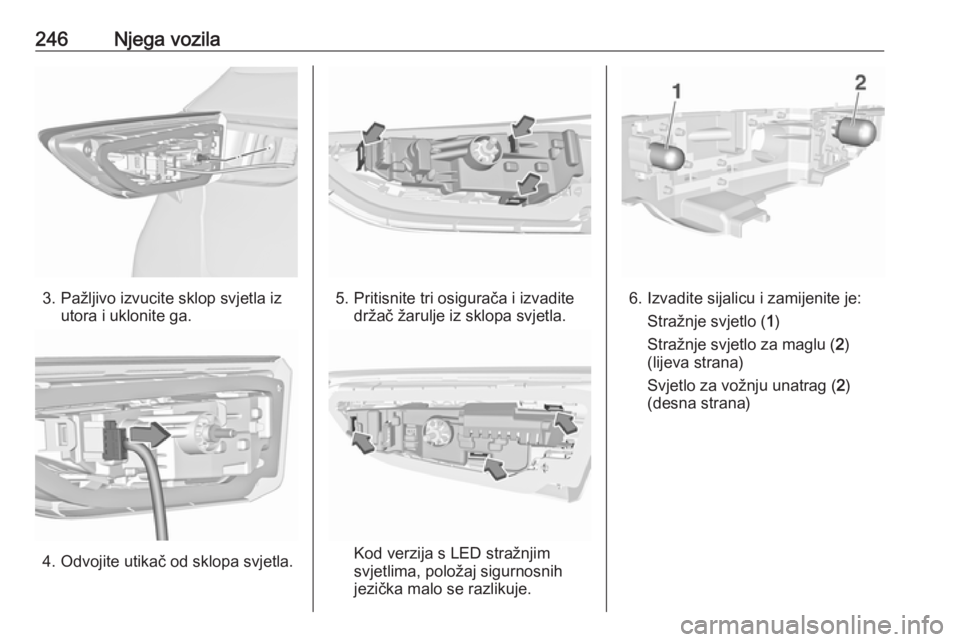

3. Pažljivo izvucite sklop svjetla izutora i uklonite ga.
4. Odvojite utikač od sklopa svjetla.
5. Pritisnite tri osigurača i izvaditedržač žarulje iz sklopa svjetla.
Kod verzija s LED stražnjim
svjetlima, položaj sigurnosnih
jezička malo se razlikuje.
6. Izvadite sijalicu i zamijenite je:
Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu ( 2)
(lijeva strana)
Svjetlo za vožnju unatrag ( 2)
(desna strana)

Njega vozila247

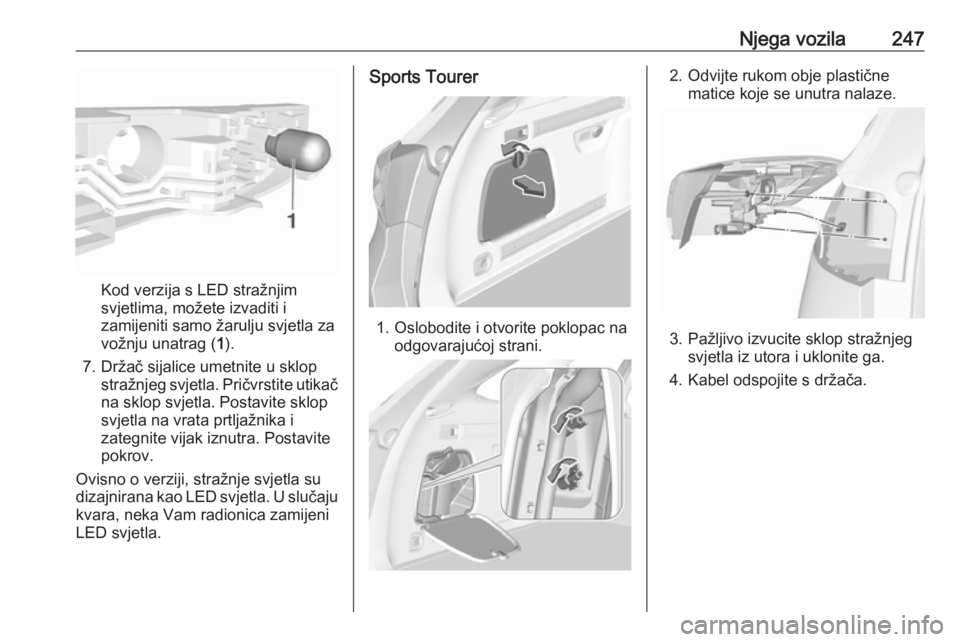

Kod verzija s LED stražnjim
svjetlima, možete izvaditi i
zamijeniti samo žarulju svjetla za
vožnju unatrag ( 1).
7. Držač sijalice umetnite u sklop stražnjeg svjetla. Pričvrstite utikačna sklop svjetla. Postavite sklop
svjetla na vrata prtljažnika i
zategnite vijak iznutra. Postavite
pokrov.
Ovisno o verziji, stražnje svjetla su
dizajnirana kao LED svjetla. U slučaju
kvara, neka Vam radionica zamijeni
LED svjetla.
Sports Tourer
1. Oslobodite i otvorite poklopac na odgovarajućoj strani.
2. Odvijte rukom obje plastičnematice koje se unutra nalaze.
3. Pažljivo izvucite sklop stražnjegsvjetla iz utora i uklonite ga.
4. Kabel odspojite s držača.

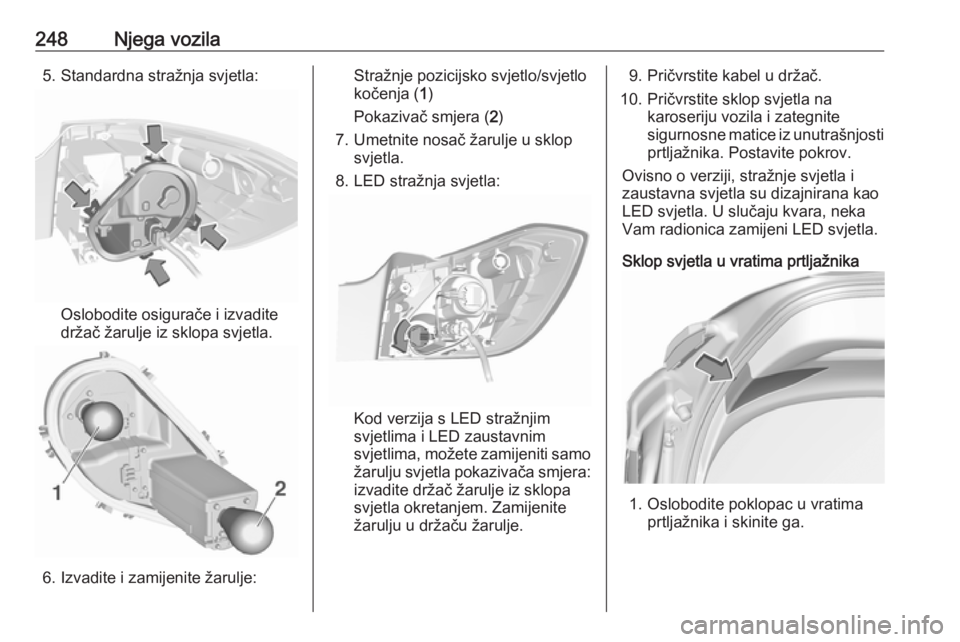

248Njega vozila5. Standardna stražnja svjetla:
Oslobodite osigurače i izvadite
držač žarulje iz sklopa svjetla.
6. Izvadite i zamijenite žarulje:
Stražnje pozicijsko svjetlo/svjetlo
kočenja ( 1)
Pokazivač smjera ( 2)
7. Umetnite nosač žarulje u sklop svjetla.
8. LED stražnja svjetla:
Kod verzija s LED stražnjim
svjetlima i LED zaustavnim
svjetlima, možete zamijeniti samo
žarulju svjetla pokazivača smjera: izvadite držač žarulje iz sklopa
svjetla okretanjem. Zamijenite
žarulju u držaču žarulje.
9. Pričvrstite kabel u držač.
10. Pričvrstite sklop svjetla na karoseriju vozila i zategnite
sigurnosne matice iz unutrašnjosti prtljažnika. Postavite pokrov.
Ovisno o verziji, stražnje svjetla i
zaustavna svjetla su dizajnirana kao
LED svjetla. U slučaju kvara, neka
Vam radionica zamijeni LED svjetla.
Sklop svjetla u vratima prtljažnika
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.
