OPEL ASTRA K 2017.5 Priručnik za vlasnika (in Croatian)

Njega vozila269
3. Izvadite električne kablove icrijevo zraka iz spremišta nadonjoj strani kompresora.
4. Crijevo za zrak kompresora navijte na priključak na boci sa
sredstvom za brtvljenje.
5. Bocu sa sredstvom za brtvljenje postavite u držač na kompresoru.
Postavite kompresor u blizini
gume tako da je boca sa
sredstvom za brtvljenje uspravna.
6. Odvijte kapicu ventila sa oštećene
gume.
7. Crijevo za punjenje navijte na ventil gume.
8. Prekidač kompresora mora biti u položaju J.
9. Spojite utikač kompresora na
priključak za dodatnu opremu ili
priključak upaljača za cigarete.
Kako bi izbjegli pražnjenje
akumulatora, preporučamo da
pokrenete motor.
10. Pregibni prekidač na kompresoru pomaknite u položaj I. Guma se
puni sredstvom za brtvljenje.
11. Mjerač tlaka na kompresoru pokazuje vrijednost do 6 bara dokse boca sa sredstvom za
brtvljenje prazni (približno
30 sekundi). Tada tlak počinje
padati.

270Njega vozila12. Kompletno sredstvo za brtvljenjeje upumpano u gumu. Započinje
pumpanje gume.
13. Propisani tlak u gumi trebao bi se postići u roku od deset minuta.
Tlak u gumi 3 300.
Kada postignete propisani tlak,
isključite kompresor.
Ako propisani tlak nije postignut u roku od deset minuta, odspojite
komplet za popravak gume.
Pomaknite vozilo za jedan okretaj
gume. Ponovno spojite komplet
za popravak gume i nastavite
postupak pumpanja tijekom deset minuta. Ako propisani tlak još
uvijek nije postignut, guma je
previše oštećena. Zatražite
pomoć radionice.
Prekomjerni tlak u gumi ispustite
prekidačem iznad indikatora
tlaka.
Ne koristite kompresor dulje od
deset minuta.
14. Odspojite kit za popravak gume. Pritisnite osigurač na nosaču
kako bi sa njega uklonili bocu sa
sredstvom za brtvljenje. Crijevo
za pumpanje gume spojite na
slobodni priključak na boci sa
sredstvom za brtvljenje. To
sprječava curenje sredstva za
brtvljenje. Kit za popravak gume
spremite u prtljažnik.
15. Ostatke sredstva za brtvljenje uklonite krpom.
16. Naljepnicu s naznačenom maksimalnom brzinom skinite s
boce sa sredstvom za brtvljenje i
nalijepite u vidnom polju vozača.
17. Odmah nastavite vožnju tako da se sredstvo za brtvljenje u gumi
jednoliko rasporedi. Zaustavite se nakon otprilike 10 km vožnje (ali
ne dulje od deset minuta) iprovjerite tlak u gumi. Kada to
radite, crijevo kompresora za
zrak, spojite direktno na ventil
gume.
Ako je tlak u gumi veći od
1,3 bara, podesite na propisani
tlak. Ponavljate postupak dok više
ne bude gubitka tlaka.
Ako je tlak u gumi pao ispod
1,3 bara, vozilo se ne smije
koristiti. Zatražite pomoć
radionice.
18. Kit za popravak gume spremite u prtljažnik.

Njega vozila271Napomena
Vozne karakteristike popravljene
gume značajno su drugačije, stoga
ovu gumu zamijenite.
Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor na najmanje
30 minuta.
Ugrađeni sigurnosni ventil otvara se
kod tlaka od sedam bara.
Pazite na datum isteka kita za
popravak gume. Nakon tog datuma
se više ne mogu jamčiti njegove
sposobnosti brtvljenja. Obratite
pažnju na upute o skladištenju na
boci sa sredstvom za brtvljenje.
Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu odložite
prema primjenjivim zakonskim
propisima.
Kompresor i sredstvo za brtvljenje
mogu se koristiti od približno -30 °C.
Isporučene adaptere možete koristiti za napumpavanje drugih predmeta,
na primjer nogometnih lopti, čamaca
na napuhavanje itd. Oni se nalaze
na donjoj strani kompresora. Zauklanjanje, navijte crijevo
kompresora za zrak i izvucite
adapter.
Zamjena kotača Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem 3 267.
Izvršite sljedeće pripreme i poštujte sljedeće informacije:
● Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednjikotači moraju biti usmjereni
ravno naprijed.
● Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa,
stupanj za vožnju unatrag ili P.
● Uklonite rezervni kotač 3 273.
● Nikada ne vršite zamjenu više od
jednog kotača odjednom.
● Dizalicu koristite samo za zamjenu kotača u slučaju
probijanja, ne za zamjenu
sezonskih zimskih ili ljetnih
guma.
● Dizalica se ne održava.● Ako je podloga na kojoj dizalica stoji mekana, ispod dizalice
trebate postaviti čvrstu
(maksimalno jedan cm debelu) podlogu.
● Izvadite teške predmete iz vozila prije njegovog podizanja
dizalicom.
● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.
● Ne pokrećite vozilo kada je podignuto dizalicom.
● Matice i navoje kotača očistite čistom krpom prije postavljanja
kotača.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
1. Otkačite čepove matica kotača
pomoću odvijača i uklonite ih. Za
kotače od lake slitine, stavite
mekanu krpu ispod odvijača.
Skinite poklopac kotača. Alat
vozila 3 259.

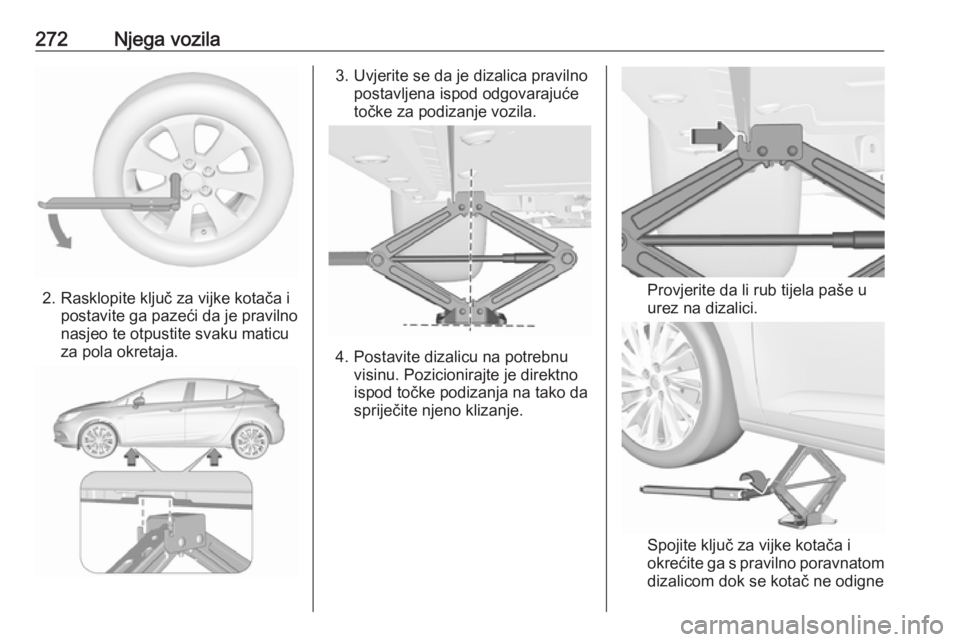

272Njega vozila
2. Rasklopite ključ za vijke kotača ipostavite ga pazeći da je pravilno
nasjeo te otpustite svaku maticu
za pola okretaja.
3. Uvjerite se da je dizalica pravilno postavljena ispod odgovarajuće
točke za podizanje vozila.
4. Postavite dizalicu na potrebnu visinu. Pozicionirajte je direktno
ispod točke podizanja na tako da
spriječite njeno klizanje.
Provjerite da li rub tijela paše u
urez na dizalici.
Spojite ključ za vijke kotača i
okrećite ga s pravilno poravnatom dizalicom dok se kotač ne odigne

Njega vozila273od podloge. Nemojte dizalicu
podizati još više.
5. Odvijte matice kotača.
6. Zamijenite kotač. Rezervni kotač 3 273.
7. Postavite matice kotača.
8. Spustite vozilo i uklonite dizalicu.
9. Postavite ključ za vijke kotača pazeći da je pravilno nasjeo i
zategnite svaku maticu križnim
redoslijedom. Moment zatezanja je 140 Nm.
10. Poravnajte otvor ventila na poklopcu kotača s ventilom gume
prije postavljanja.
Ugradite kapice matice kotača.
11. Zamijenjeni kotač 3 273 i alat
vozila spremite 3 259.
12. Provjerite tlak u gumi ugrađenog kotača a također i moment
pritezanja matica kotača što je
prije moguće.
Oštećenu gumu obnovite ili popravite
što je prije moguće.Položaj podizanja za podiznu
platformu
Stražnji krak podizne platforme
postavite ispod stražnjeg udubljenja
praga.
Prednji krak podizne platforme
postavite na podvozje.
Rezervni kotač Ako postavljate rezervni kotač koji se razlikuje od ostalih kotača, taj se
kotač može klasificirati kao
privremeni rezervni kotač te se
primjenjuju odgovarajuća
ograničenja brzine, čak i ako ne
postoji naljepnica koja to označava. Zatražite pomoć servisne radionice
kako biste provjerili odgovarajuće
ograničenje brzine.
Rezervni kotač ima čelični naplatak.

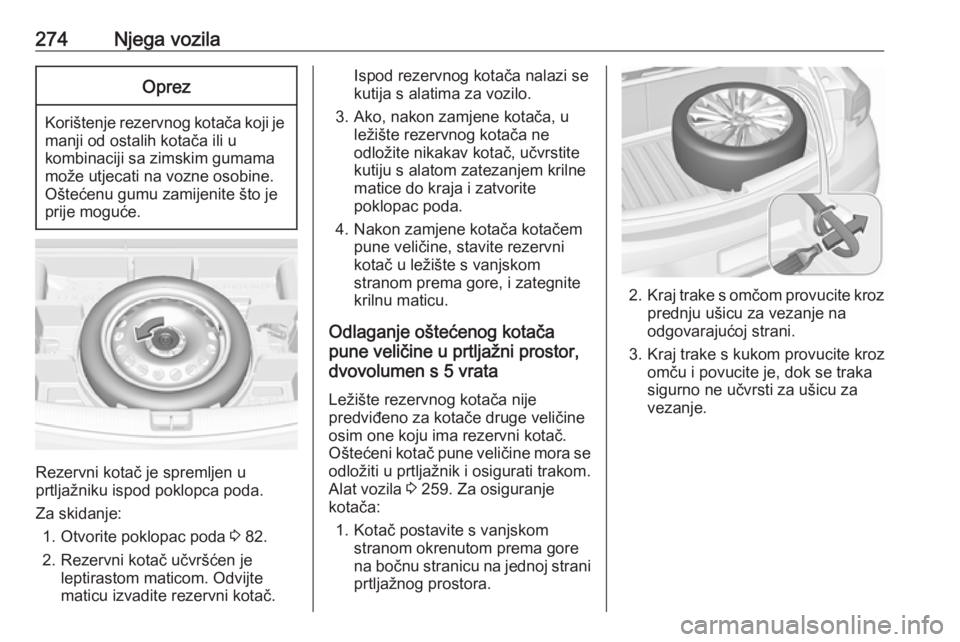

274Njega vozilaOprez
Korištenje rezervnog kotača koji jemanji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Rezervni kotač je spremljen u
prtljažniku ispod poklopca poda.
Za skidanje: 1. Otvorite poklopac poda 3 82.
2. Rezervni kotač učvršćen je leptirastom maticom. Odvijtematicu izvadite rezervni kotač.
Ispod rezervnog kotača nalazi se
kutija s alatima za vozilo.
3. Ako, nakon zamjene kotača, u ležište rezervnog kotača ne
odložite nikakav kotač, učvrstite
kutiju s alatom zatezanjem krilne
matice do kraja i zatvorite
poklopac poda.
4. Nakon zamjene kotača kotačem pune veličine, stavite rezervni
kotač u ležište s vanjskom
stranom prema gore, i zategnite
krilnu maticu.
Odlaganje oštećenog kotača
pune veličine u prtljažni prostor,
dvovolumen s 5 vrata
Ležište rezervnog kotača nije
predviđeno za kotače druge veličine
osim one koju ima rezervni kotač. Oštećeni kotač pune veličine mora se
odložiti u prtljažnik i osigurati trakom. Alat vozila 3 259. Za osiguranje
kotača:
1. Kotač postavite s vanjskom stranom okrenutom prema gore
na bočnu stranicu na jednoj strani prtljažnog prostora.
2. Kraj trake s omčom provucite kroz
prednju ušicu za vezanje na
odgovarajućoj strani.
3. Kraj trake s kukom provucite kroz omču i povucite je, dok se traka
sigurno ne učvrsti za ušicu za
vezanje.

Njega vozila275
4. Traku provucite kroz krakovekotača kao što je prikazano na
slici.
5. Kuku zakačite za stražnju ušicu za učvršćenje.
6. Zategnite traku i učvrstite je koristeći kopču.
9 Opasnost
Uvijek vozite s preklopljenim i
zabravljenim naslonima stražnjih
sjedala ako u prtljažnom prostoru
prevozite oštećeni kotač pune
veličine.
Odlaganje oštećenog kotača
pune veličine u prtljažni prostor,
Sports Tourer
U ležište rezervnog kotača mogu se
spremiti kotači sviju dopuštenih
veličina. Za osiguranje kotača:
1. Guranjem iznutra izvadite srednju
kapicu s amblemom marke.
2. Postavite kotač u ležište kotača, s
vanjskom stranom kotača prema
dolje.
3. Osigurajte neispravan kotač krilnom maticom.
4. Ovisno o veličini gume, podni poklopac de može staviti na
stršeći kotač.
Privremeni rezervni kotačOprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Ugradite samo jedan privremeni
rezervni kotač. Ne vozite brže od
80 km/h. U zavoje ulazite polako. Ne
koristite dulje vrijeme.
Ako se na Vašem vozilu ispuhala guma na stražnjem kotaču, dok
teglite drugo vozilo, postavite
privremeni razervni kotač na prednji kraj, a punu gumu na stražnji.
Lanci za snijeg 3 267.

276Njega vozilaRezervni kotač s gumom koja imaunaprijed određen smjer
okretanja
Ako je moguće, postavite gume s
unaprijed određenim smjerom
kotrljanja u smjeru putovanja. Smjer okretanja raspoznat ćete po simbolu
(primjerice strelica) koji se nalazi s
bočne strane gume.
Sljedeće vrijedi za gume ugrađene u
suprotnom smjeru od okretanja:
● Može utjecati na vozne osobine. Zamijenite ili popravite
neispravnu gumu što prije i
vratite je nazad na vozilo umjesto
rezervnog kotača.
● Vozite posebice pažljivo na mokrim i snijegom pokrivenim
površinama ceste.Pokretanje kablovima
Pokretanje spojnimkabelom
Akumulator vozila se nalazi u
prtljažniku, ispod poklopca. U
motornom prostoru nalaze se
priključne točke za pokretanje
kablovima.
Motor vozila s ispražnjenim
akumulatorom vozila može se
pokrenuti pomoću kabela za
pokretanje i akumulatora drugog
vozila.
Ne pokrećite motor korištenjem
punjača akumulatora.9 Upozorenje
Budite iznimno pažljivi kad vršite
pokretanje kablovima. Svako
odstupanje od sljedećih uputa
može uzrokovati ozljede ili
oštećenja koja mogu nastati
uslijed eksplozije akumulatora,
kao i oštećenja električnih sustava u oba vozila.
9 Upozorenje
Izbjegavajte kontakt akumulatora
s očima, kožom, tkaninama i
obojanim površinama. Tekućina sadrži sumpornu kiselinu koja pri
izravnom kontaktu uzrokuje
ozljede i oštećenja.
● Nikada ne izlažite akumulator vozila otvorenom plamenu ili
iskrama.
● Ispražnjeni akumulator vozila se može smrznuti već pri
temperaturi od 0 °C. Prije
spajanja kabela za pokretanje
odmrznite akumulator vozila.
● Pri radu s akumulatorom vozila zaštitite oči i koristite zaštitnu
odjeću.
● Koristite pomoćni akumulator vozila istog napona (12 volti).
Njegov kapacitet (Ah) ne smije biti znatno manji od ispražnjenog
akumulatora vozila.

Njega vozila277● Koristite kablove za pokretanje sizoliranim štipaljkama i promjera
najmanje 16 mm 2
(25 mm 2
za
diesel motore).
● Ispražnjeni akumulator vozila ne odspajajte iz strujnog kruga
vozila.
● Isključite sve nepotrebne električne potrošače.
● Za vrijeme postupka pokretanja ne naginjite se iznad
akumulatora vozila.
● Ne dozvolite da se polne stezaljke jednog kabela dotiču sa
stezaljkama drugog kabela.
● Vozila ne smiju doći u kontakt jedno s drugim tijekom postupka
pokretanja kablovima.
● Zategnite parkirnu kočnice, mjenjač je u praznom hodu,
automatski mjenjač u P.
● Otvorite zaštitnu kapicu pozitivnog terminala na Vašem
vozilu u motornom prostoru i na
pomoćnom akumulatoru vozila.
Redoslijed spajanja kablova:
1. Spojite crveni vod na pozitivni priključak pomoćnog akumulatora
vozila.
2. Spojite drugi kraj crvenog voda na
pozitivni priključak Vašeg vozila,
pokraj kutije s osiguračima u
motornom prostoru.
3. Spojite crni vod na negativni priključak pomoćnog akumulatoravozila.
4. Spojite drugi kraj crnog voda na točku za uzemljenje Vašeg vozila
u motornom prostoru.
Kablove postavite tako da ih ne može zahvatiti neki od pokretnih dijelovamotora.
Za pokretanje motora: 1. Pokrenite motor vozila koje daje struju kod pokretanja kablovima.
2. Nakon pet minuta, pokrenite drugi
motor. Pokušaji pokretanja
motora ne smiju trajati dulje od
15 sekundi i to u razmacima od
jedne minute.
3. Pustite da oba motora rade približno tri minute u slobodnom
hodu s priključenim kabelima.
4. Uključite električne potrošače (npr. prednja svjetla, grijanje
stražnjeg prozora) na vozilu koje se pokreće kablovima.
5. Pri skidanju kablova postupite točno suprotnim redoslijedom.

278Njega vozilaVuča
Vučenje vozila
Umetnite odvijač u utor na donjem
dijelu poklopca. Oslobodite poklopac
pažljivim pomicanjem odvijača prema
dolje.
Karika za vuču je spremljena s alatom vozila 3 259.
Kariku za vuču umetnite i zakrećite do
kraja dok ne bude zategnuta i u
vodoravnom položaju.
Zakačite uže za vuču – ili još bolje
šipku za vuču – na kariku za vuču.
Karika za vuču se smije koristiti samo za vuču a ne za izvlačenje vozila.
Uključite kontakt kako biste otključali
kolo upravljača te kako bi mogli
upotrijebiti svjetlo kočnica, sirenu i
brisače.
Mjenjač je u praznom hodu.
Oprez
Lagano krenite. Izbjegavajte trzaje. Velike vučne sile mogu
oštetiti vozilo.
Kad motor ne radi, potrebna je znatno veća sila za kočenje i upravljanje.
Da bi spriječili ulaz ispušnih plinova
vučnog vozila u putnički prostor,
uključite sustav recirkulacije zraka i
zatvorite prozore.
Vozila s automatskim mjenjačem:
Vozilo se mora vući prema naprijed,
ne brže od 80 km/h i ne dalje od
100 km. U svim drugim slučajevima i
kada je mjenjač neispravan, prednja
osovina se mora podići s tla.
Vozila s automatiziranim ručnim
mjenjačem: vozilo se mora vući samo
prema naprijed, s podignutom
prednjom osovinom od tla.
Zatražite pomoć radionice.
Nakon vuče, odvijte kariku za vuču. Postavite gornji kraj poklopca i
zatvorite prema dolje.
