OPEL ASTRA K 2017.5 Uputstvo za upotrebu (in Serbian)

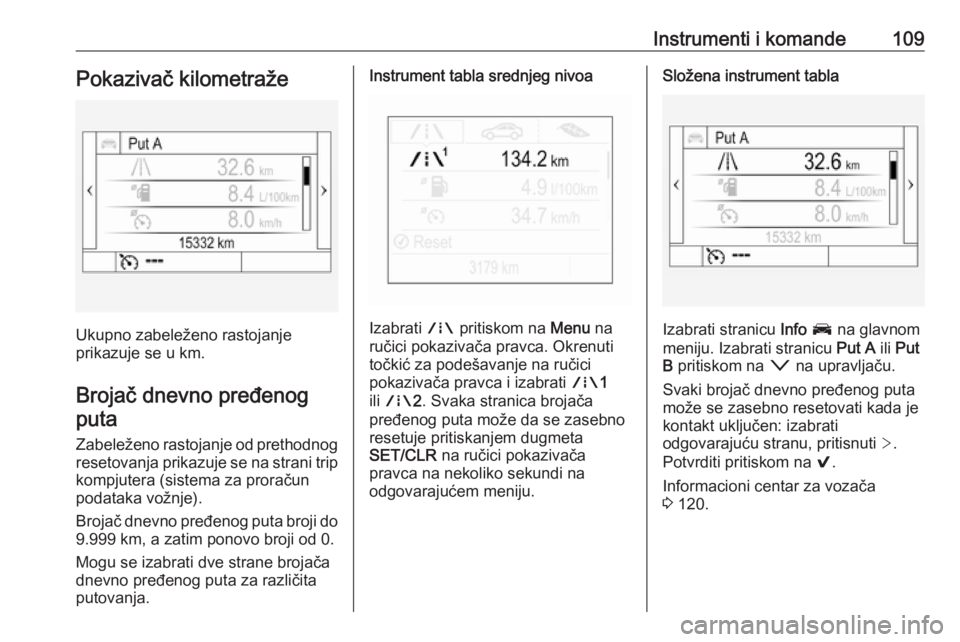

Instrumenti i komande109Pokazivač kilometraže
Ukupno zabeleženo rastojanje
prikazuje se u km.
Brojač dnevno pređenog puta
Zabeleženo rastojanje od prethodnogresetovanja prikazuje se na strani trip
kompjutera (sistema za proračun
podataka vožnje).
Brojač dnevno pređenog puta broji do 9.999 km, a zatim ponovo broji od 0.
Mogu se izabrati dve strane brojača
dnevno pređenog puta za različita
putovanja.
Instrument tabla srednjeg nivoa
Izabrati ; pritiskom na Menu na
ručici pokazivača pravca. Okrenuti
točkić za podešavanje na ručici
pokazivača pravca i izabrati ;1
ili ; 2. Svaka stranica brojača
pređenog puta može da se zasebno
resetuje pritiskanjem dugmeta
SET/CLR na ručici pokazivača
pravca na nekoliko sekundi na
odgovarajućem meniju.
Složena instrument tabla
Izabrati stranicu Info J na glavnom
meniju. Izabrati stranicu Put A ili Put
B pritiskom na o na upravljaču.
Svaki brojač dnevno pređenog puta
može se zasebno resetovati kada je
kontakt uključen: izabrati
odgovarajuću stranu, pritisnuti >.
Potvrditi pritiskom na 9.
Informacioni centar za vozača
3 120.

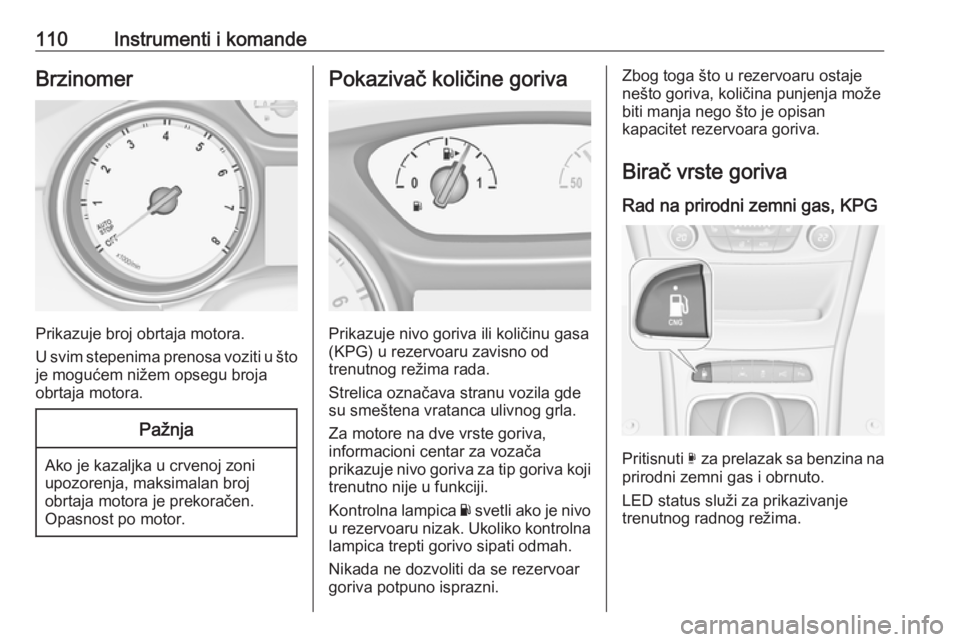

110Instrumenti i komandeBrzinomer
Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.
Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.
Pokazivač količine goriva
Prikazuje nivo goriva ili količinu gasa
(KPG) u rezervoaru zavisno od
trenutnog režima rada.
Strelica označava stranu vozila gde
su smeštena vratanca ulivnog grla.
Za motore na dve vrste goriva,
informacioni centar za vozača
prikazuje nivo goriva za tip goriva koji trenutno nije u funkciji.
Kontrolna lampica Y svetli ako je nivo
u rezervoaru nizak. Ukoliko kontrolna
lampica trepti gorivo sipati odmah.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara goriva.
Birač vrste goriva Rad na prirodni zemni gas, KPG
Pritisnuti X za prelazak sa benzina na
prirodni zemni gas i obrnuto.
LED status služi za prikazivanje
trenutnog radnog režima.

Instrumenti i komande111LED isključen:rad na benzinLED svetli:rad na prirodnom
zemnom gasuLED trepti
otprilike pet
sekundi:izabrana je
promena režima
goriva, ali
prebacivanje nije
mogućeLED trepti:prebacivanje
režima goriva je u
toku, treptanje
prestaje ukoliko se
prebacivanje
završi
Promena nije moguća pri velikim
opterećenjima (npr. pri snažnom
ubrzavanju i punom gasu).
Ukoliko se izborni prekidač često
prebacuje u kratkom vremenskom
intervalu, aktivira se inhibitor
prebacivanja. Motor ostaje da radi na
trenutno podešenom režimu rada.
Inhibitor ostaje aktivan sve do
isključivanja kontakta.
Mali gubitak snage i obrtnog
momenta može se pojaviti kada se
koristi benzin. Zbog toga se tim
uslovima mora prilagoditi stil vožnje,
npr. prilikom preticanja, i veliko
opterećenje vozila (npr. teret za
vuču).
Vozilo troši benzin prilikom
startovanja motora čak i kada se
nalazi u određenim režimima rada na prirodni zemni gas. Potrošnja benzina
u režimu rada na prirodni zemni gas
može da varira u zavisnosti od
ponašanja vozača (npr. veliko
opretećenje ili vuča). U slučaju niskog nivoa goriva, odgovarajuća poruka se
pojavljuje kao podsetnik na dopunu
goriva.
Napomena
Uvek proveriti da li ima dovoljno benzina u rezervoaru.
Gorivo za rad na prirodni zemni gas
3 362.
Prinudno prebacivanje režima gorivaRezervoar za prirodni zemni gas je
skoro prazan
Čim se rezervoar za prirodni gas
isprazni, automatski se aktivira rad na benzin. Ručno aktiviranje režima radana prirodni zemni gas nije moguće
dok se ne detektuje dopuna prirodnog zemnog gasa.
Pre nego što se isprazni sistem za
benzin, prikazaće se poruka
upozorenja i neće moći da se otkaže.Rezervoar za benzin je skoro prazan
dok je prirodni zemni gas dostupan
Ako preostali nivo goriva u rezervoaru padne ispod određenog nivoa, rad naprirodni zemni gas se automatskiaktivira, pod uslovom da postoji
dovoljan nivo prirodnog zemnog gasa
u rezervoaru. Ručno aktiviranje
režima rada na benzin nije moguće.
Pre nego što se isprazne oba sistema
za gorivo, prikazaće se poruka
upozorenja i ona neće moći da se
odbaci.

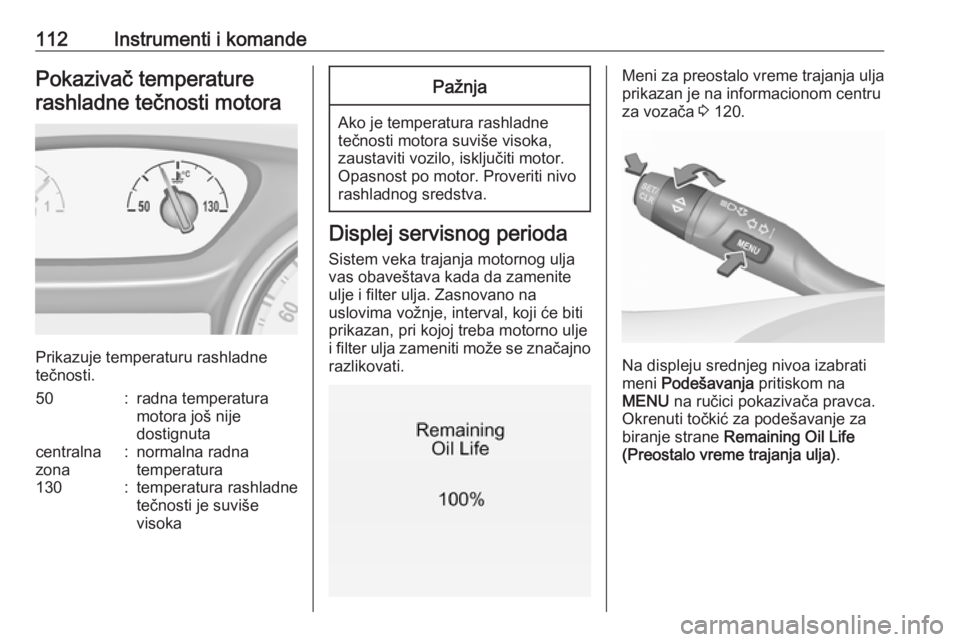

112Instrumenti i komandePokazivač temperaturerashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.
50:radna temperatura
motora još nije
dostignutacentralna
zona:normalna radna
temperatura130:temperatura rashladne
tečnosti je suviše
visokaPažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Displej servisnog perioda
Sistem veka trajanja motornog ulja
vas obaveštava kada da zamenite
ulje i filter ulja. Zasnovano na
uslovima vožnje, interval, koji će biti
prikazan, pri kojoj treba motorno ulje
i filter ulja zameniti može se značajno
razlikovati.
Meni za preostalo vreme trajanja ulja
prikazan je na informacionom centru
za vozača 3 120.
Na displeju srednjeg nivoa izabrati
meni Podešavanja pritiskom na
MENU na ručici pokazivača pravca.
Okrenuti točkić za podešavanje za
biranje strane Remaining Oil Life
(Preostalo vreme trajanja ulja) .

Instrumenti i komande113
Na složenijem displeju izabrati meni
Info pritiskom na p na upravljaču.
Pritisnuti P za izbor strane
Remaining Oil Life (Preostalo vreme
trajanja ulja) .
Preostalo vreme trajanja ulja
označeno je u procentima.
Resetovanje
Na displeju srednjeg nivoa za
resetovanje pritisnuti na nekoliko
sekundi SET/CLR na ručici
pokazivača pravca. Kontakt mora biti
uključen, ali motor ugašen.
Na složenijem displeju pritisnuti > na
upravljaču za otvaranje potfascikle.
Izabrati Resetuj i potvrditi pritiskom
na 9 na nekoliko sekundi. Kontakt
mora biti uključen, ali motor ugašen.
Za pravilno funkcionisanje sistem se
mora nulirati svaki put kada se ulje
menja. Potražite pomoć servisne
radionice.
Naredni servis
Kada je sistem proračunao da je
smanjen vek trajanja motornog ulja,
Change Engine Oil Soon (Uskoro
zameniti motorno ulje) se prikazuje
na informacionom centru vozača.
Zamenu motornog ulja i filtera obaviti
u servisu, u roku od nedelju dana ili
500 km (uslov koji se pre ispuni).
Servisne informacije 3 423.
Kontrolne lampice Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
Zavisno od opreme, položaj
kontrolnih lampica može da varira.Kada je kontakt uključen, većina
kontrolnih lampica će na kratko
zasvetleti kao test funkcionalnosti.
Značenje boja kontrolnih lampica:crvena:opasnost, važna
napomenažuta:upozorenje, informacija,
kvarzelena:potvrda aktiviranjaplava:potvrda aktiviranjabela:potvrda aktiviranja
Videti sve kontrolne lampice na
različitim instrument tablama 3 105.
Pokazivač pravca
O svetli ili trepti zelenom bojom.
Kratko svetli Parkirna svetla su uključena.
Trepti
Pokazivači pravca ili treptajuća svetla
upozorenja su uključena.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača, kvar sijalice pokazivača
pravca prikolice.

114Instrumenti i komandeZamena sijalica 3 380, Osigurači
3 390.
Pokazivači pravca 3 147.
Podsetnik za sigurnosni pojas
Podsetnik sigurnosnih pojasa
prednjih sedišta
Simbol X za sedište vozača svetli ili
trepti crvenom bojom na instrument
tabli.
Simbol k za sedište suvozača svetli
ili trepti crvenom bojom na krovnoj
konzoli kada je sedište zauzeto.
Svetli
Nakon uključivanja kontakta sve dok
sigurnosni pojas nije zakopčan.
Trepti
Nakon startovanja motora na
maksimalno 100 sekundi dok
pojasevi sedišta ne budu vezani.
Status sigurnosnih pojaseva za
zadnja sedišta (vozila sa
displejem srednjeg nivoa)
Nakon startovanja motora, X svetli ili
trepti belo ili sivo na Informacionom
centru za vozača.
Svetli belom bojom
Sigurnosni pojas je otkopčan.
Svetli sivom bojom
Sigurnosni pojas je zakopčan.
Trepti belo ili sivo
Zakopčan sigurnosni pojas se
otkopčao.
Zakopčavanje sigurnosnog pojasa
3 60.Status sigurnosnih pojaseva za
zadnja sedišta (vozila sa
naprednim displejem)
Nakon startovanja motora, X svetli
zeleno ili sivo ili trepti žuto na
Informacionom centru za vozača.
Svetli sivom bojom
Sigurnosni pojas je otkopčan.
Svetli zelenom bojom
Sigurnosni pojas je zakopčan.
Trepti žutom bojom
Zakopčan sigurnosni pojas se
otkopčao.
Zakopčavanje sigurnosnog pojasa
3 60.
Vazdušni jastuk i zatezači pojasa
v svetli crvenom bojom.
Kod uključivanja kontakta, kontrolna
lampica se pali na približno
četiri sekunde. Ako ne svetli ili se ne
gasi ni posle četiri sekunde ili se pali
za vreme vožnje, postoji kvar u
sistemu vazdušnih jastuka. Potražite

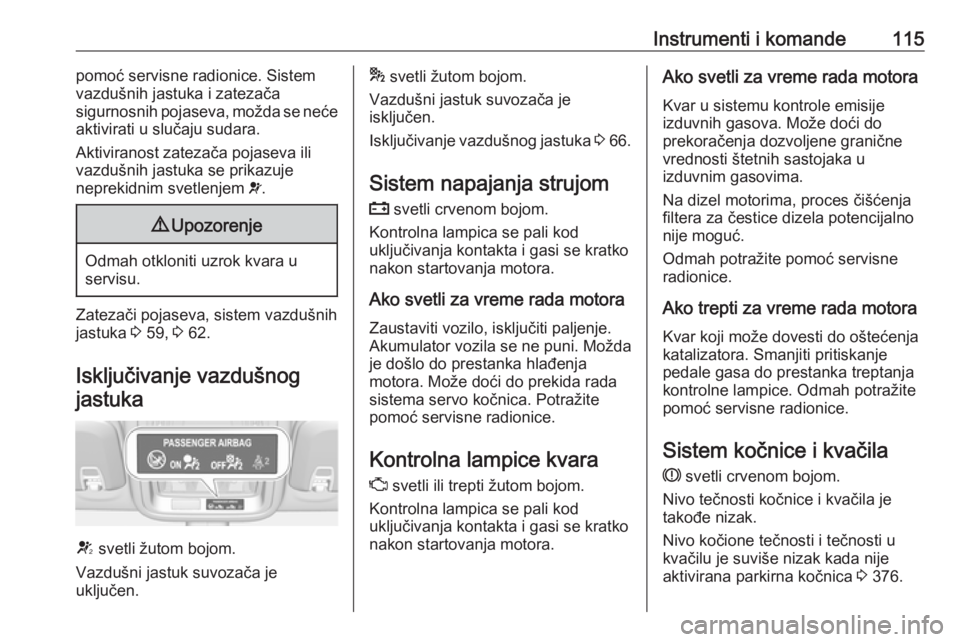

Instrumenti i komande115pomoć servisne radionice. Sistem
vazdušnih jastuka i zatezača
sigurnosnih pojaseva, možda se neće
aktivirati u slučaju sudara.
Aktiviranost zatezača pojaseva ili
vazdušnih jastuka se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Zatezači pojaseva, sistem vazdušnih
jastuka 3 59, 3 62.
Isključivanje vazdušnog jastuka
V svetli žutom bojom.
Vazdušni jastuk suvozača je
uključen.
* svetli žutom bojom.
Vazdušni jastuk suvozača je
isključen.
Isključivanje vazdušnog jastuka 3 66.
Sistem napajanja strujom p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora Zaustaviti vozilo, isključiti paljenje.
Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Može doći do prekida rada
sistema servo kočnica. Potražite
pomoć servisne radionice.
Kontrolna lampice kvaraZ svetli ili trepti žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.Ako svetli za vreme rada motora
Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene granične
vrednosti štetnih sastojaka u
izduvnim gasovima.
Na dizel motorima, proces čišćenja
filtera za čestice dizela potencijalno
nije moguć.
Odmah potražite pomoć servisne radionice.
Ako trepti za vreme rada motora
Kvar koji može dovesti do oštećenja katalizatora. Smanjiti pritiskanje
pedale gasa do prestanka treptanja
kontrolne lampice. Odmah potražite
pomoć servisne radionice.
Sistem kočnice i kvačilaR svetli crvenom bojom.
Nivo tečnosti kočnice i kvačila je
takođe nizak.
Nivo kočione tečnosti i tečnosti u
kvačilu je suviše nizak kada nije
aktivirana parkirna kočnica 3 376.

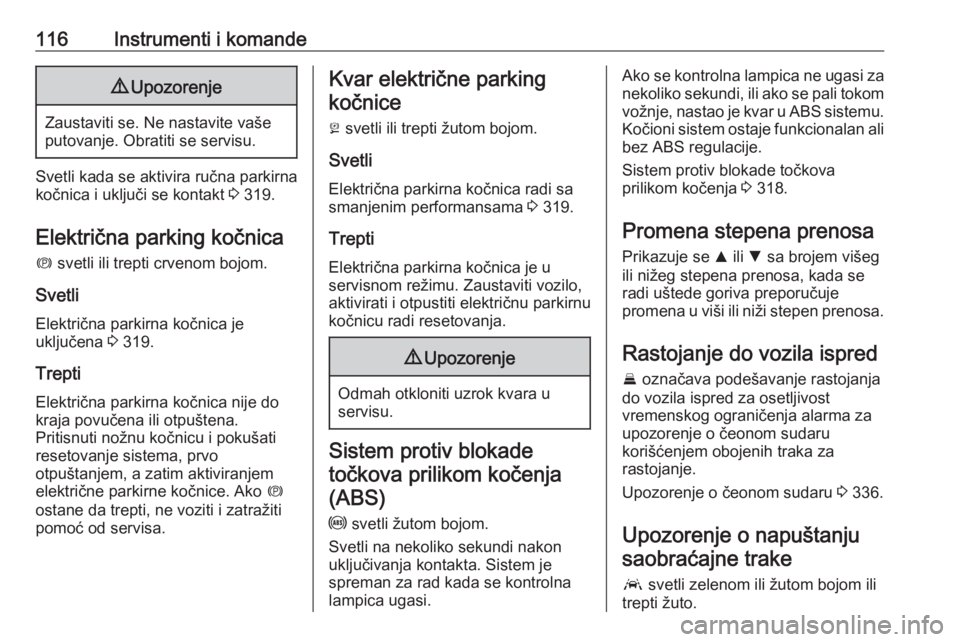

116Instrumenti i komande9Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Svetli kada se aktivira ručna parkirna
kočnica i uključi se kontakt 3 319.
Električna parking kočnica m svetli ili trepti crvenom bojom.
Svetli
Električna parkirna kočnica je
uključena 3 319.
Trepti Električna parkirna kočnica nije dokraja povučena ili otpuštena.
Pritisnuti nožnu kočnicu i pokušati
resetovanje sistema, prvo
otpuštanjem, a zatim aktiviranjem
električne parkirne kočnice. Ako m
ostane da trepti, ne voziti i zatražiti
pomoć od servisa.
Kvar električne parking
kočnice
j svetli ili trepti žutom bojom.
Svetli
Električna parkirna kočnica radi sa
smanjenim performansama 3 319.
Trepti
Električna parkirna kočnica je u
servisnom režimu. Zaustaviti vozilo, aktivirati i otpustiti električnu parkirnu
kočnicu radi resetovanja.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Sistem protiv blokade
točkova prilikom kočenja (ABS)
u svetli žutom bojom.
Svetli na nekoliko sekundi nakon
uključivanja kontakta. Sistem je
spreman za rad kada se kontrolna
lampica ugasi.
Ako se kontrolna lampica ne ugasi za
nekoliko sekundi, ili ako se pali tokom
vožnje, nastao je kvar u ABS sistemu. Kočioni sistem ostaje funkcionalan ali bez ABS regulacije.
Sistem protiv blokade točkova
prilikom kočenja 3 318.
Promena stepena prenosa
Prikazuje se R ili S sa brojem višeg
ili nižeg stepena prenosa, kada se
radi uštede goriva preporučuje
promena u viši ili niži stepen prenosa.
Rastojanje do vozila ispred
E označava podešavanje rastojanja
do vozila ispred za osetljivost
vremenskog ograničenja alarma za
upozorenje o čeonom sudaru
korišćenjem obojenih traka za
rastojanje.
Upozorenje o čeonom sudaru 3 336.
Upozorenje o napuštanju saobraćajne trake
a svetli zelenom ili žutom bojom ili
trepti žuto.

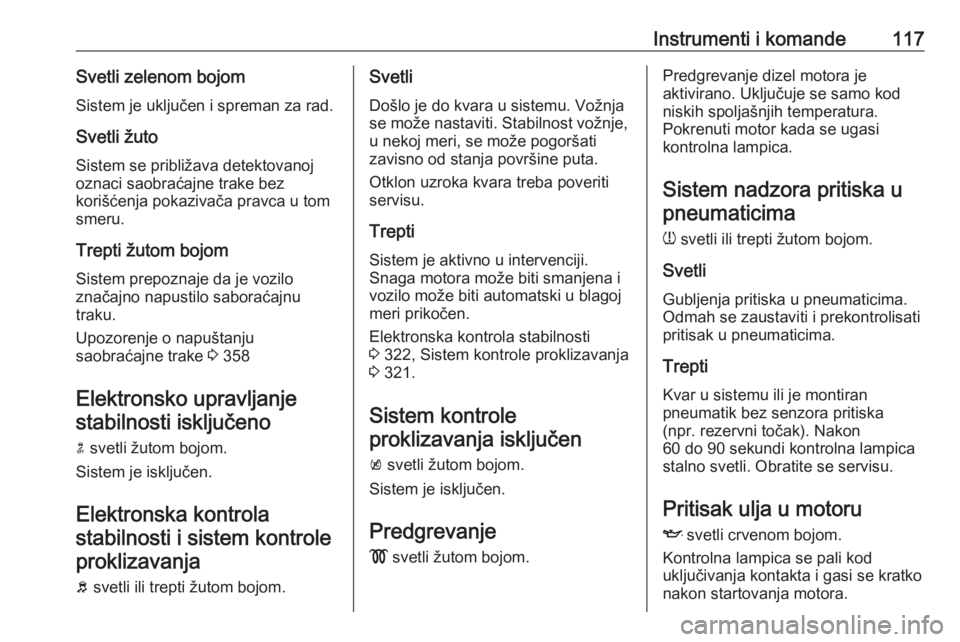

Instrumenti i komande117Svetli zelenom bojom
Sistem je uključen i spreman za rad.
Svetli žuto
Sistem se približava detektovanoj
oznaci saobraćajne trake bez
korišćenja pokazivača pravca u tom
smeru.
Trepti žutom bojom
Sistem prepoznaje da je vozilo
značajno napustilo saboraćajnu
traku.
Upozorenje o napuštanju
saobraćajne trake 3 358
Elektronsko upravljanje stabilnosti isključeno
n svetli žutom bojom.
Sistem je isključen.
Elektronska kontrola stabilnosti i sistem kontrole proklizavanja
b svetli ili trepti žutom bojom.Svetli
Došlo je do kvara u sistemu. Vožnja
se može nastaviti. Stabilnost vožnje,
u nekoj meri, se može pogoršati
zavisno od stanja površine puta.
Otklon uzroka kvara treba poveriti
servisu.
Trepti
Sistem je aktivno u intervenciji.
Snaga motora može biti smanjena i
vozilo može biti automatski u blagoj
meri prikočen.
Elektronska kontrola stabilnosti
3 322, Sistem kontrole proklizavanja
3 321.
Sistem kontrole proklizavanja isključen
k svetli žutom bojom.
Sistem je isključen.
Predgrevanje
! svetli žutom bojom.Predgrevanje dizel motora je
aktivirano. Uključuje se samo kod niskih spoljašnjih temperatura.
Pokrenuti motor kada se ugasi
kontrolna lampica.
Sistem nadzora pritiska upneumaticima
w svetli ili trepti žutom bojom.
Svetli
Gubljenja pritiska u pneumaticima.
Odmah se zaustaviti i prekontrolisati
pritisak u pneumaticima.
Trepti
Kvar u sistemu ili je montiran
pneumatik bez senzora pritiska
(npr. rezervni točak). Nakon
60 do 90 sekundi kontrolna lampica
stalno svetli. Obratite se servisu.
Pritisak ulja u motoru
I svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.

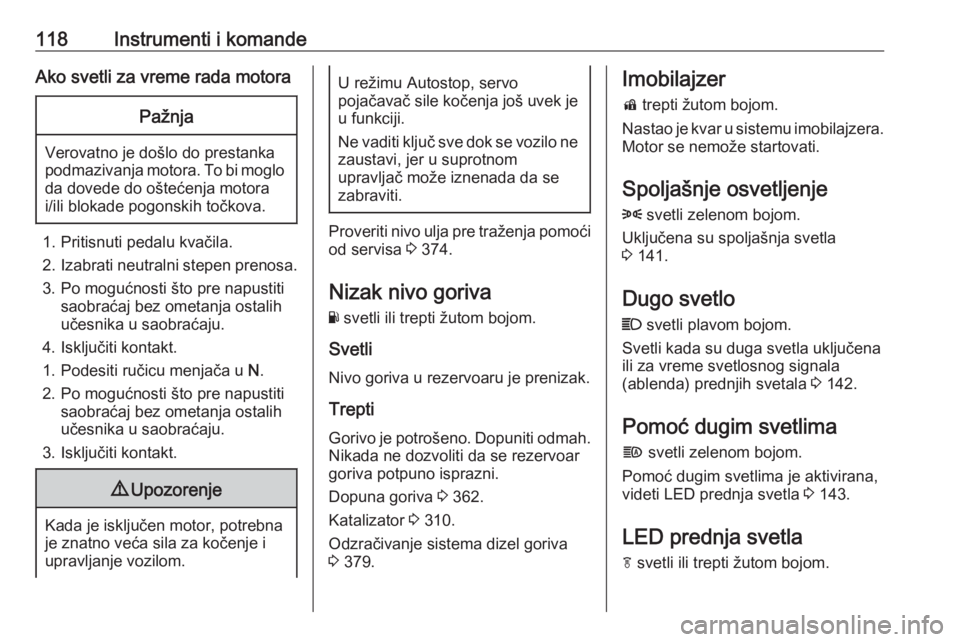

118Instrumenti i komandeAko svetli za vreme rada motoraPažnja
Verovatno je došlo do prestanka
podmazivanja motora. To bi moglo da dovede do oštećenja motora
i/ili blokade pogonskih točkova.
1. Pritisnuti pedalu kvačila.
2. Izabrati neutralni stepen prenosa.
3. Po mogućnosti što pre napustiti saobraćaj bez ometanja ostalih
učesnika u saobraćaju.
4. Isključiti kontakt.
1. Podesiti ručicu menjača u N.
2. Po mogućnosti što pre napustiti saobraćaj bez ometanja ostalih
učesnika u saobraćaju.
3. Isključiti kontakt.
9 Upozorenje
Kada je isključen motor, potrebna
je znatno veća sila za kočenje i
upravljanje vozilom.
U režimu Autostop, servo
pojačavač sile kočenja još uvek je u funkciji.
Ne vaditi ključ sve dok se vozilo ne
zaustavi, jer u suprotnom
upravljač može iznenada da se
zabraviti.
Proveriti nivo ulja pre traženja pomoći
od servisa 3 374.
Nizak nivo goriva Y svetli ili trepti žutom bojom.
Svetli
Nivo goriva u rezervoaru je prenizak.
Trepti
Gorivo je potrošeno. Dopuniti odmah.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Dopuna goriva 3 362.
Katalizator 3 310.
Odzračivanje sistema dizel goriva 3 379.
Imobilajzer
d trepti žutom bojom.
Nastao je kvar u sistemu imobilajzera. Motor se nemože startovati.
Spoljašnje osvetljenje
8 svetli zelenom bojom.
Uključena su spoljašnja svetla
3 141.
Dugo svetlo
C svetli plavom bojom.
Svetli kada su duga svetla uključena
ili za vreme svetlosnog signala
(ablenda) prednjih svetala 3 142.
Pomoć dugim svetlima f svetli zelenom bojom.
Pomoć dugim svetlima je aktivirana,
videti LED prednja svetla 3 143.
LED prednja svetla
f svetli ili trepti žutom bojom.
