Prostor za odlaganje89Sigurnosna mreža
Za Sports Tourer postoji sigurnosna
mreža koja se može montirati iza
zadnjih sedišta ili, ako su nasloni
zadnjih sedišta oboreni, iza prednjih
sedišta.
Putnici se ne smeju prevoziti iza
sigurnosne mreže.
Postavljanje
Iza zadnjih sedišta
● Na krovnom okviru iznad zadnjih sedišta postoje montažni otvori
na obe strane: šipku mreže treba
okačiti i ubaciti sa jedne strane, a
zatim je sabiti, okačiti i ubaciti sa
druge.
● Kukice na trakama sigurnosne mreže zakačiti na petlje ispod
pokrivača poda pozadi iza
zadnjih sedišta. Da bi se
omogućio pristup petljama,
otvoriti perforirane delove na
pokrivaču poda sa obe strane
pomoću odvijača i podići petlje.
Zakačiti kuke na petlje.
● Pritegnuti obe trake povlačeći labave krajeve.
● Nasloni zadnjih sedišta moraju da se podignu.
Iza prednjih sedišta
●Na krovnom okviru iznad prednjih
sedišta postoje montažni otvori
na obe strane: šipku mreže treba okačiti i ubaciti sa jedne strane, a
zatim je sabiti, okačiti i ubaciti sa
druge.

90Prostor za odlaganje
● Kukice na trakama sigurnosnemreže zakačiti na petlje na podu
iza zadnjih sedišta. Da bi se
omogućio pristup petljama,
gurnuti u perforirane delove na
pokrivaču poda sa obe strane.
Zakačiti kuke na petlje.
● Pritegnuti obe trake povlačeći labave krajeve.
● Naslone za glavu potisnuti nadole i oboriti naslone zadnjihsedišta 3 77.
Vađenje
Povući poklopac na zatezaču na obe
strane za otpuštanje traka. Otkačiti
kukice sa kuka za vezivanje prtljaga.
Izvadite štapove sigurnosne mreže iz držača na krovnom okviru.
Smotajte mrežu i pričvrstite trakom.
Odlaganje
Skinutu sigurnosnu mrežu možete
odložiti ispod pokrivača zadnjeg dela
poda 3 85.
Trougao upozorenja
Hečbek vozilo sa 5-oro vrata
Trougao upozorenja odložiti u otvor
sa prednje strane vrata prtljažnika.

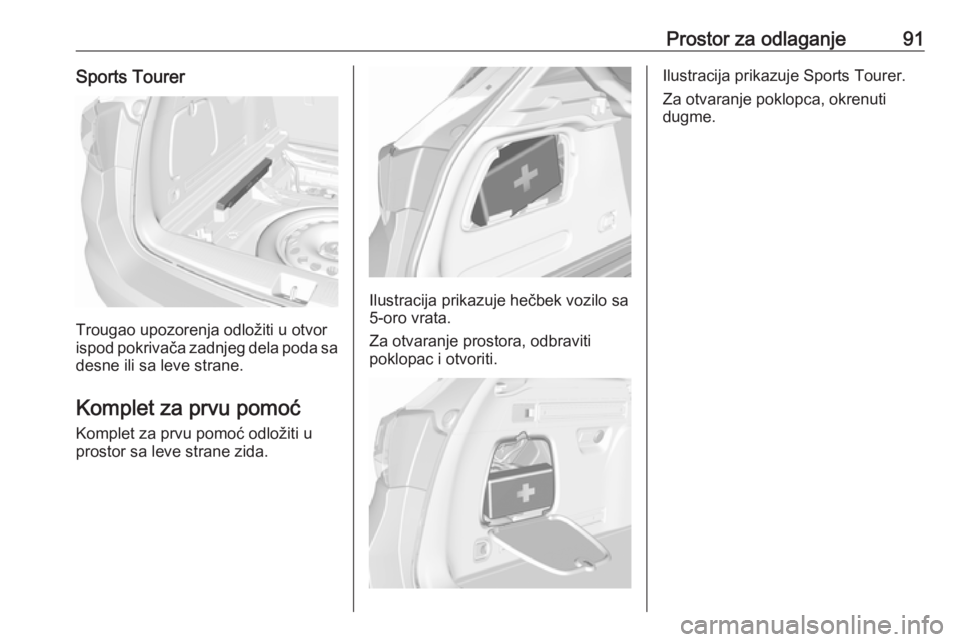

Prostor za odlaganje91Sports Tourer
Trougao upozorenja odložiti u otvor
ispod pokrivača zadnjeg dela poda sa desne ili sa leve strane.
Komplet za prvu pomoć Komplet za prvu pomoć odložiti u
prostor sa leve strane zida.
Ilustracija prikazuje hečbek vozilo sa
5-oro vrata.
Za otvaranje prostora, odbraviti
poklopac i otvoriti.
Ilustracija prikazuje Sports Tourer.
Za otvaranje poklopca, okrenuti
dugme.

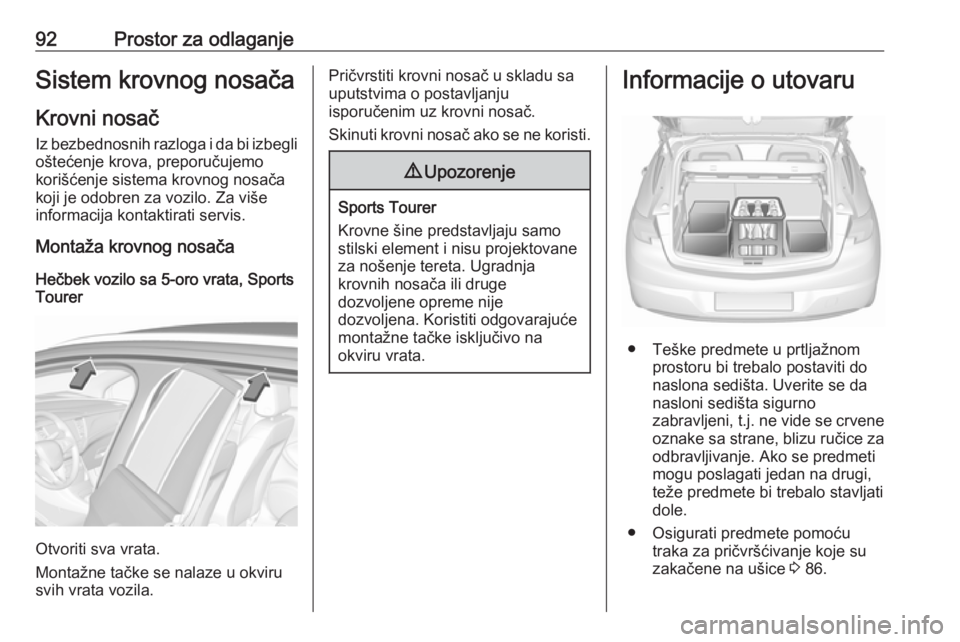

92Prostor za odlaganjeSistem krovnog nosačaKrovni nosač
Iz bezbednosnih razloga i da bi izbegli oštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo. Za više
informacija kontaktirati servis.
Montaža krovnog nosača
Hečbek vozilo sa 5-oro vrata, Sports
Tourer
Otvoriti sva vrata.
Montažne tačke se nalaze u okviru
svih vrata vozila.
Pričvrstiti krovni nosač u skladu sa
uputstvima o postavljanju
isporučenim uz krovni nosač.
Skinuti krovni nosač ako se ne koristi.9 Upozorenje
Sports Tourer
Krovne šine predstavljaju samo
stilski element i nisu projektovane
za nošenje tereta. Ugradnja
krovnih nosača ili druge
dozvoljene opreme nije
dozvoljena. Koristiti odgovarajuće
montažne tačke isključivo na
okviru vrata.
Informacije o utovaru
● Teške predmete u prtljažnom prostoru bi trebalo postaviti do
naslona sedišta. Uverite se da
nasloni sedišta sigurno
zabravljeni, t.j. ne vide se crvene
oznake sa strane, blizu ručice za
odbravljivanje. Ako se predmeti
mogu poslagati jedan na drugi, teže predmete bi trebalo stavljati
dole.
● Osigurati predmete pomoću traka za pričvršćivanje koje su
zakačene na ušice 3 86.

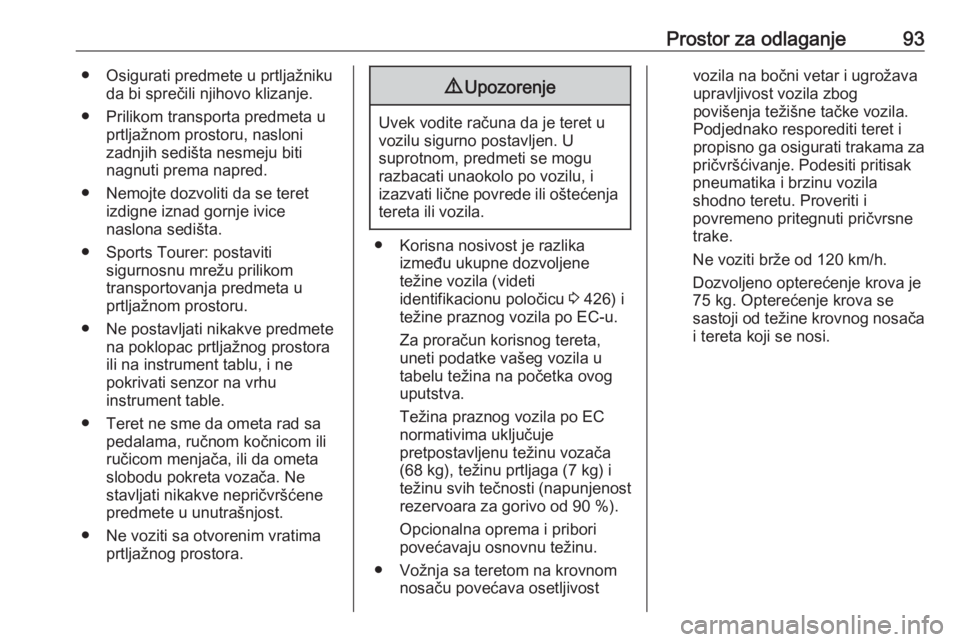

Prostor za odlaganje93● Osigurati predmete u prtljažnikuda bi sprečili njihovo klizanje.
● Prilikom transporta predmeta u prtljažnom prostoru, nasloni
zadnjih sedišta nesmeju biti
nagnuti prema napred.
● Nemojte dozvoliti da se teret izdigne iznad gornje ivice
naslona sedišta.
● Sports Tourer: postaviti sigurnosnu mrežu prilikom
transportovanja predmeta u
prtljažnom prostoru.
● Ne postavljati nikakve predmete na poklopac prtljažnog prostora
ili na instrument tablu, i ne
pokrivati senzor na vrhu
instrument table.
● Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene predmete u unutrašnjost.
● Ne voziti sa otvorenim vratima prtljažnog prostora.9Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu, i
izazvati lične povrede ili oštećenja tereta ili vozila.
● Korisna nosivost je razlika između ukupne dozvoljene
težine vozila (videti
identifikacionu poločicu 3 426) i
težine praznog vozila po EC-u.
Za proračun korisnog tereta, uneti podatke vašeg vozila u
tabelu težina na početka ovog
uputstva.
Težina praznog vozila po EC
normativima uključuje
pretpostavljenu težinu vozača
(68 kg), težinu prtljaga (7 kg) i
težinu svih tečnosti (napunjenost rezervoara za gorivo od 90 %).
Opcionalna oprema i pribori
povećavaju osnovnu težinu.
● Vožnja sa teretom na krovnom nosaču povećava osetljivost
vozila na bočni vetar i ugrožava
upravljivost vozila zbog
povišenja težišne tačke vozila.
Podjednako resporediti teret i
propisno ga osigurati trakama za
pričvršćivanje. Podesiti pritisak
pneumatika i brzinu vozila
shodno teretu. Proveriti i
povremeno pritegnuti pričvrsne
trake.
Ne voziti brže od 120 km/h.
Dozvoljeno opterećenje krova je
75 kg. Opterećenje krova se sastoji od težine krovnog nosača i tereta koji se nosi.

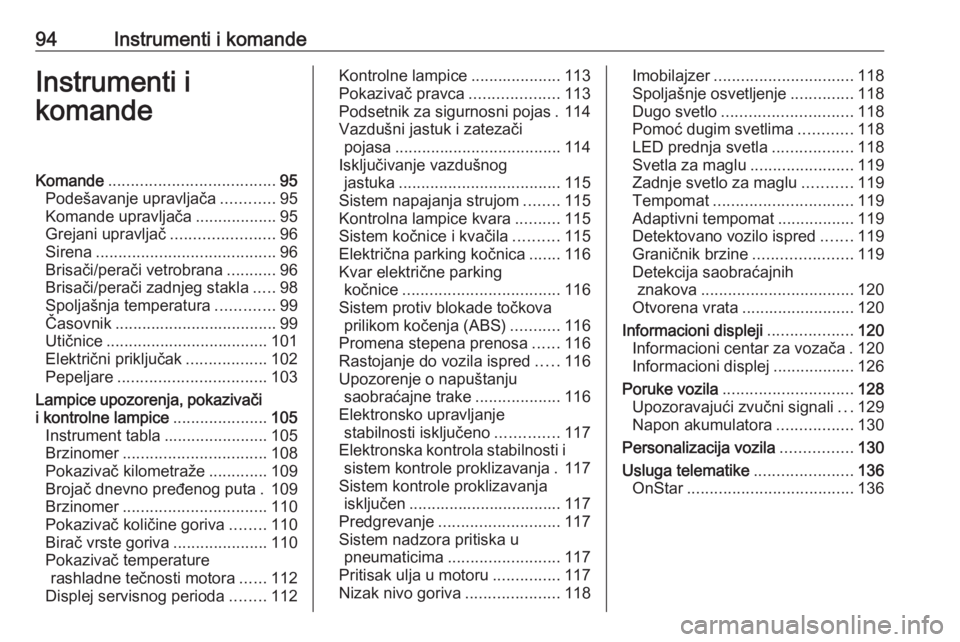

94Instrumenti i komandeInstrumenti i
komandeKomande ..................................... 95
Podešavanje upravljača ............95
Komande upravljača ..................95
Grejani upravljač .......................96
Sirena ........................................ 96
Brisači/perači vetrobrana ...........96
Brisači/perači zadnjeg stakla .....98
Spoljašnja temperatura .............99
Časovnik .................................... 99
Utičnice .................................... 101
Električni priključak ..................102
Pepeljare ................................. 103
Lampice upozorenja, pokazivači
i kontrolne lampice .....................105
Instrument tabla .......................105
Brzinomer ................................ 108
Pokazivač kilometraže .............109
Brojač dnevno pređenog puta . 109
Brzinomer ................................ 110
Pokazivač količine goriva ........110
Birač vrste goriva .....................110
Pokazivač temperature rashladne tečnosti motora ......112
Displej servisnog perioda ........112Kontrolne lampice ....................113
Pokazivač pravca ....................113
Podsetnik za sigurnosni pojas . 114
Vazdušni jastuk i zatezači pojasa ..................................... 114
Isključivanje vazdušnog jastuka .................................... 115
Sistem napajanja strujom ........115
Kontrolna lampice kvara ..........115
Sistem kočnice i kvačila ..........115
Električna parking kočnica .......116
Kvar električne parking kočnice ................................... 116
Sistem protiv blokade točkova prilikom kočenja (ABS) ...........116
Promena stepena prenosa ......116
Rastojanje do vozila ispred .....116
Upozorenje o napuštanju saobraćajne trake ...................116
Elektronsko upravljanje stabilnosti isključeno ..............117
Elektronska kontrola stabilnosti i sistem kontrole proklizavanja . 117
Sistem kontrole proklizavanja isključen .................................. 117
Predgrevanje ........................... 117
Sistem nadzora pritiska u pneumaticima ......................... 117
Pritisak ulja u motoru ...............117
Nizak nivo goriva .....................118Imobilajzer............................... 118
Spoljašnje osvetljenje ..............118
Dugo svetlo ............................. 118
Pomoć dugim svetlima ............118
LED prednja svetla ..................118
Svetla za maglu .......................119
Zadnje svetlo za maglu ...........119
Tempomat ............................... 119
Adaptivni tempomat .................119
Detektovano vozilo ispred .......119
Graničnik brzine ......................119
Detekcija saobraćajnih znakova .................................. 120
Otvorena vrata ......................... 120
Informacioni displeji ...................120
Informacioni centar za vozača . 120
Informacioni displej ..................126
Poruke vozila ............................. 128
Upozoravajući zvučni signali ...129
Napon akumulatora .................130
Personalizacija vozila ................130
Usluga telematike ......................136
OnStar ..................................... 136

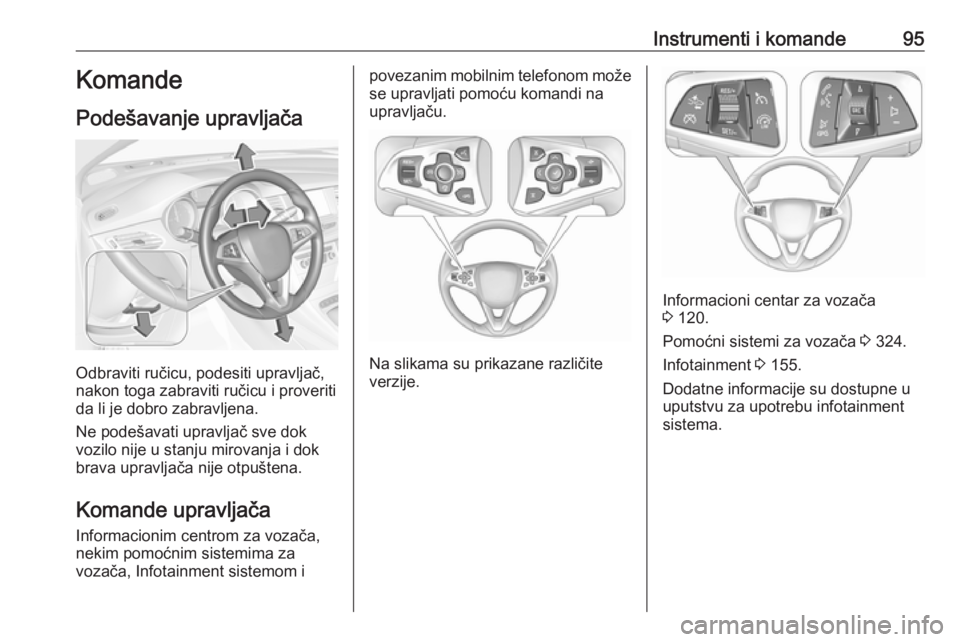

Instrumenti i komande95Komande
Podešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je dobro zabravljena.
Ne podešavati upravljač sve dok
vozilo nije u stanju mirovanja i dok brava upravljača nije otpuštena.
Komande upravljača Informacionim centrom za vozača,
nekim pomoćnim sistemima za
vozača, Infotainment sistemom i
povezanim mobilnim telefonom može se upravljati pomoću komandi na
upravljaču.
Na slikama su prikazane različite
verzije.
Informacioni centar za vozača
3 120.
Pomoćni sistemi za vozača 3 324.
Infotainment 3 155.
Dodatne informacije su dostupne u
uputstvu za upotrebu infotainment
sistema.

96Instrumenti i komandeGrejani upravljač
Grejanje se uključuje pritiskom na *.
Aktiviranje se prikazuje LED-om u
dugmetu.
Preporučene oblasti držanja
upravljača se greju brže i na višu
temperaturu nego druge oblasti.
Grejanje radi za vreme rada motora.
Grejanje je u funkciji kada motor radi
i kada je u režimu "Autostop".
Sistem za zaustavljanje i pokretanje
3 304.
Sirena
Pritisnuti j.
Brisači/perači vetrobrana
Brisač vetrobranskog stakla sa
podesivim intervalom brisanjaHI:brzoLO:sporoINT:intervalno brisanjeOFF:isključeno
Za jedno brisanje, kada su isključeni
brisači vetrobranskog stakla,
pritisnuti ručicu nadole u položaj 1x.
Ne koristiti kada je vetrobran zaleđen.
Isključiti u autoperionicama.

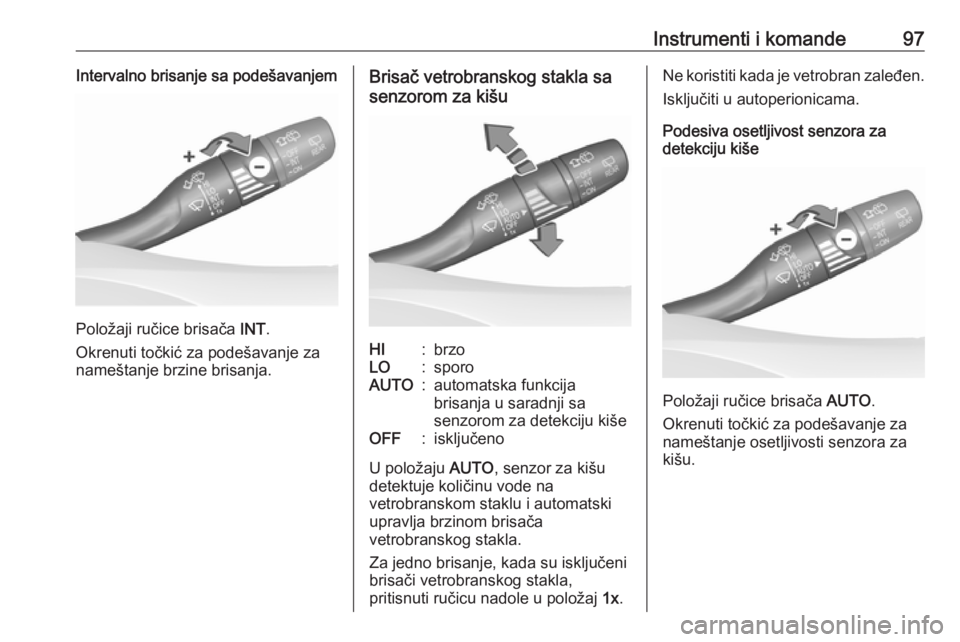

Instrumenti i komande97Intervalno brisanje sa podešavanjem
Položaji ručice brisača INT.
Okrenuti točkić za podešavanje za
nameštanje brzine brisanja.
Brisač vetrobranskog stakla sa
senzorom za kišuHI:brzoLO:sporoAUTO:automatska funkcija
brisanja u saradnji sa
senzorom za detekciju kišeOFF:isključeno
U položaju AUTO, senzor za kišu
detektuje količinu vode na
vetrobranskom staklu i automatski upravlja brzinom brisača
vetrobranskog stakla.
Za jedno brisanje, kada su isključeni
brisači vetrobranskog stakla,
pritisnuti ručicu nadole u položaj 1x.
Ne koristiti kada je vetrobran zaleđen.
Isključiti u autoperionicama.
Podesiva osetljivost senzora za
detekciju kiše
Položaji ručice brisača AUTO.
Okrenuti točkić za podešavanje za
nameštanje osetljivosti senzora za
kišu.

98Instrumenti i komande
Prostor oko senzora za detekciju kišeodržavati čistim, bez prašine,
prljavštine i leda.
Funkcija senzora za kišu može se
aktivirati ili deaktivirati u okviru
personalizacije vozila.
Izabrati odgovarajuće podešavanje u Podešavanj. , I Vozilo na
informacionom displeju.
Info-Displej 3 126.
Personalizacija vozila 3 130.
Perač vetrobranskog stakla
Povući ručicu. Tečnost perača se
raspršuje na vetrobran i brisači brišu nekoliko puta.
Tečnost za pranje 3 376.
Brisači/perači zadnjeg
stakla
Brisač zadnjeg stakla
Okrenuti spoljašnji poklopac za
uključivanje brisača zadnjeg stakla:
OFF:isključenoINT:naizmeničan radON:kontinuiran rad
Ne koristiti kada je zadnje staklo
zaleđeno.
Isključiti u autoperionicama.
