OPEL ASTRA K 2017.5 Uputstvo za upotrebu (in Serbian)

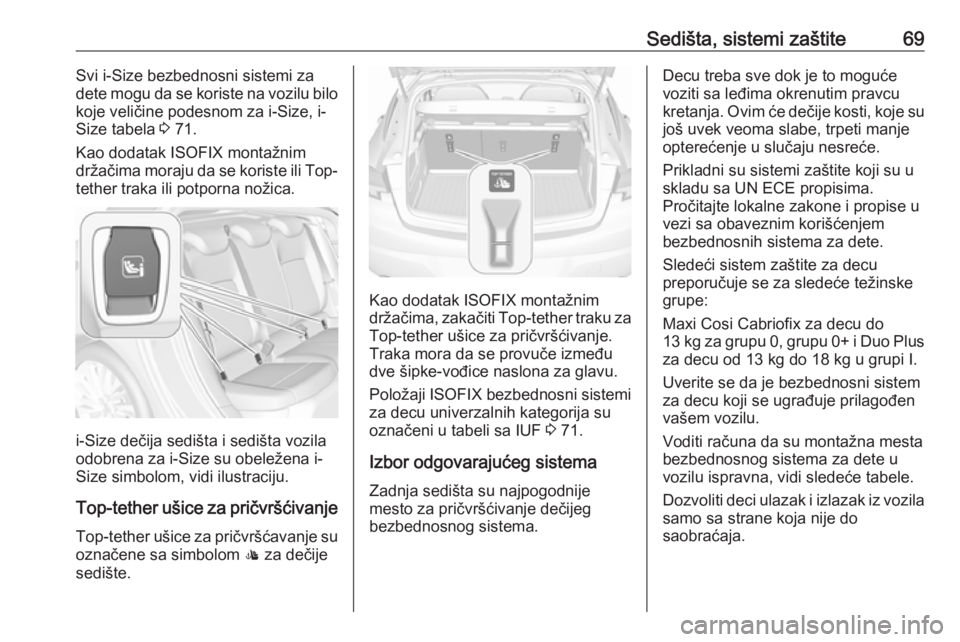

Sedišta, sistemi zaštite69Svi i-Size bezbednosni sistemi za
dete mogu da se koriste na vozilu bilo
koje veličine podesnom za i-Size, i-
Size tabela 3 71.
Kao dodatak ISOFIX montažnim
držačima moraju da se koriste ili Top-
tether traka ili potporna nožica.
i-Size dečija sedišta i sedišta vozila
odobrena za i-Size su obeležena i-
Size simbolom, vidi ilustraciju.
Top-tether ušice za pričvršćivanje Top-tether ušice za pričvršćavanje su
označene sa simbolom : za dečije
sedište.
Kao dodatak ISOFIX montažnim
držačima, zakačiti Top-tether traku za
Top-tether ušice za pričvršćivanje.
Traka mora da se provuče između
dve šipke-vođice naslona za glavu.
Položaji ISOFIX bezbednosni sistemi za decu univerzalnih kategorija su
označeni u tabeli sa IUF 3 71.
Izbor odgovarajućeg sistema Zadnja sedišta su najpogodnije
mesto za pričvršćivanje dečijeg
bezbednosnog sistema.
Decu treba sve dok je to moguće
voziti sa leđima okrenutim pravcu
kretanja. Ovim će dečije kosti, koje su
još uvek veoma slabe, trpeti manje
opterećenje u slučaju nesreće.
Prikladni su sistemi zaštite koji su u
skladu sa UN ECE propisima.
Pročitajte lokalne zakone i propise u
vezi sa obaveznim korišćenjem
bezbednosnih sistema za dete.
Sledeći sistem zaštite za decu
preporučuje se za sledeće težinske
grupe:
Maxi Cosi Cabriofix za decu do
13 kg za grupu 0, grupu 0+ i Duo Plus
za decu od 13 kg do 18 kg u grupi I.
Uverite se da je bezbednosni sistem
za decu koji se ugrađuje prilagođen
vašem vozilu.
Voditi računa da su montažna mesta bezbednosnog sistema za dete u
vozilu ispravna, vidi sledeće tabele.
Dozvoliti deci ulazak i izlazak iz vozila samo sa strane koja nije do
saobraćaja.

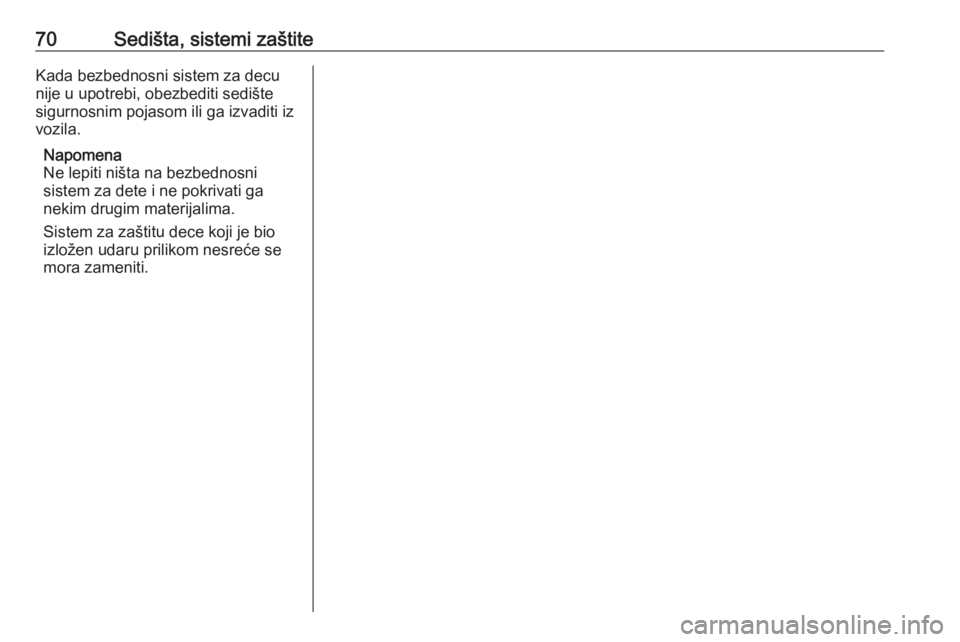

70Sedišta, sistemi zaštiteKada bezbednosni sistem za decunije u upotrebi, obezbediti sedište
sigurnosnim pojasom ili ga izvaditi iz
vozila.
Napomena
Ne lepiti ništa na bezbednosni
sistem za dete i ne pokrivati ga
nekim drugim materijalima.
Sistem za zaštitu dece koji je bio
izložen udaru prilikom nesreće se
mora zameniti.

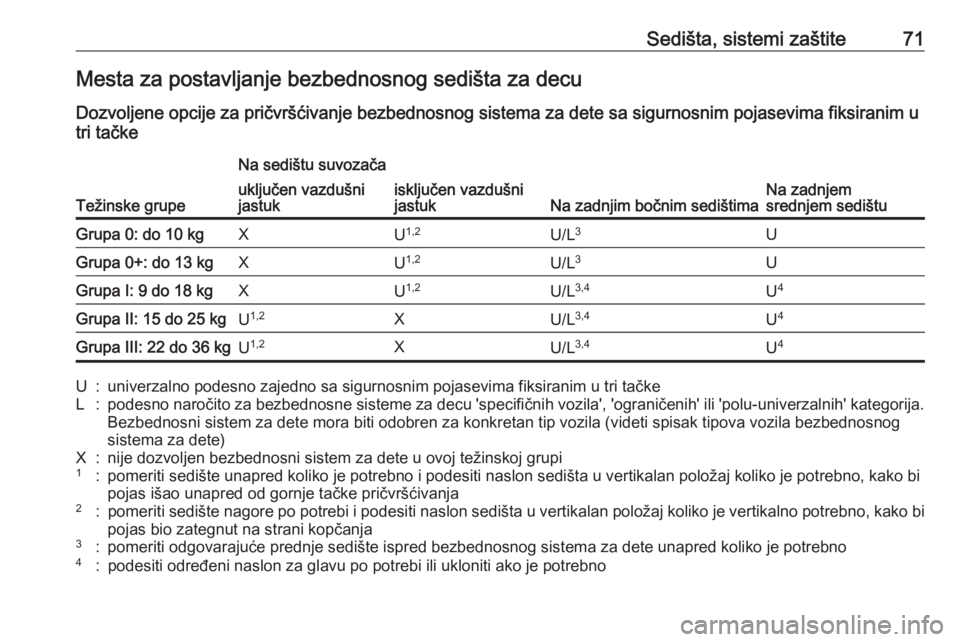

Sedišta, sistemi zaštite71Mesta za postavljanje bezbednosnog sedišta za decu
Dozvoljene opcije za pričvršćivanje bezbednosnog sistema za dete sa sigurnosnim pojasevima fiksiranim u
tri tačke
Težinske grupe
Na sedištu suvozača
Na zadnjim bočnim sedištimaNa zadnjem
srednjem sedištu
uključen vazdušni
jastukisključen vazdušni
jastukGrupa 0: do 10 kgXU 1,2U/L 3UGrupa 0+: do 13 kgXU1,2U/L 3UGrupa I: 9 do 18 kgXU1,2U/L 3,4U4Grupa II: 15 do 25 kgU1,2XU/L 3,4U4Grupa III: 22 do 36 kgU1,2XU/L 3,4U4U:univerzalno podesno zajedno sa sigurnosnim pojasevima fiksiranim u tri tačkeL:podesno naročito za bezbednosne sisteme za decu 'specifičnih vozila', 'ograničenih' ili 'polu-univerzalnih' kategorija.
Bezbednosni sistem za dete mora biti odobren za konkretan tip vozila (videti spisak tipova vozila bezbednosnog
sistema za dete)X:nije dozvoljen bezbednosni sistem za dete u ovoj težinskoj grupi1:pomeriti sedište unapred koliko je potrebno i podesiti naslon sedišta u vertikalan položaj koliko je potrebno, kako bi pojas išao unapred od gornje tačke pričvršćivanja2:pomeriti sedište nagore po potrebi i podesiti naslon sedišta u vertikalan položaj koliko je vertikalno potrebno, kako bi
pojas bio zategnut na strani kopčanja3:pomeriti odgovarajuće prednje sedište ispred bezbednosnog sistema za dete unapred koliko je potrebno4:podesiti određeni naslon za glavu po potrebi ili ukloniti ako je potrebno

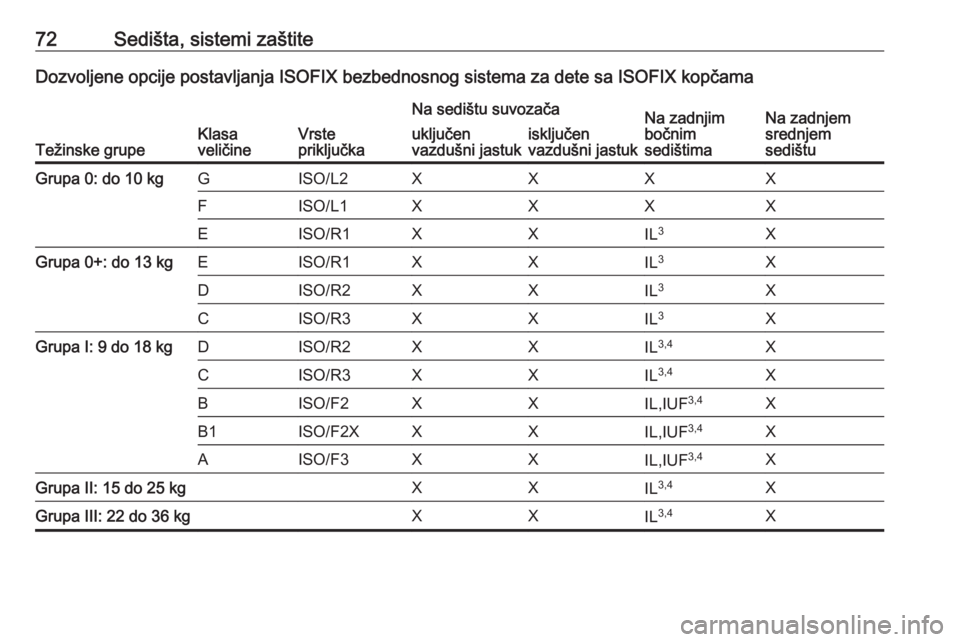

72Sedišta, sistemi zaštiteDozvoljene opcije postavljanja ISOFIX bezbednosnog sistema za dete sa ISOFIX kopčama
Težinske grupeKlasa
veličineVrste
priključka
Na sedištu suvozačaNa zadnjim
bočnim
sedištimaNa zadnjem
srednjem
sedištuuključen
vazdušni jastukisključen
vazdušni jastukGrupa 0: do 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGrupa 0+: do 13 kgEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3XGrupa I: 9 do 18 kgDISO/R2XXIL3,4XCISO/R3XXIL3,4XBISO/F2XXIL,IUF 3,4XB1ISO/F2XXXIL,IUF 3,4XAISO/F3XXIL,IUF3,4XGrupa II: 15 do 25 kgXXIL3,4XGrupa III: 22 do 36 kgXXIL3,4X

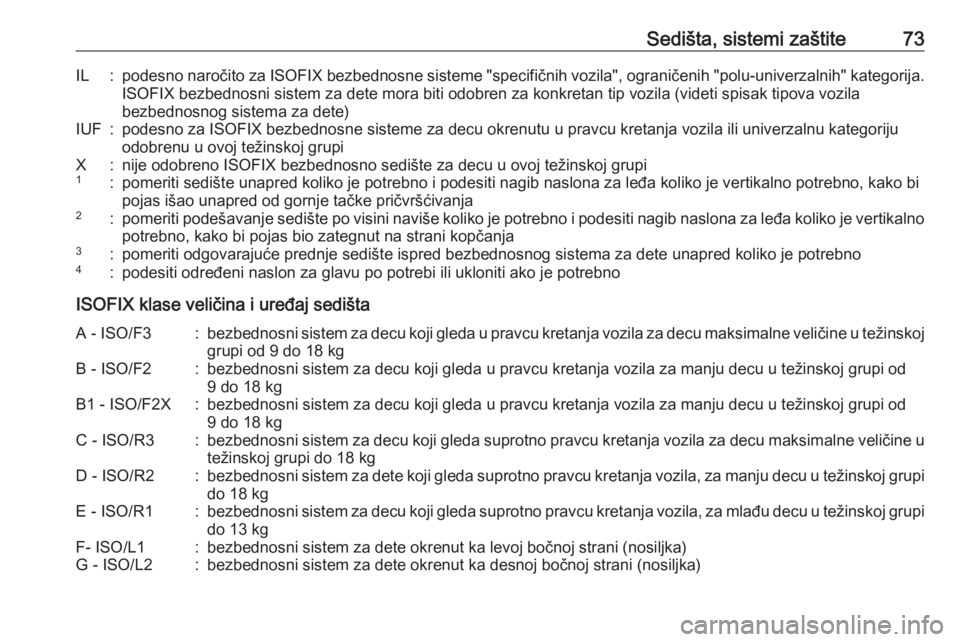

Sedišta, sistemi zaštite73IL:podesno naročito za ISOFIX bezbednosne sisteme "specifičnih vozila", ograničenih "polu-univerzalnih" kategorija.
ISOFIX bezbednosni sistem za dete mora biti odobren za konkretan tip vozila (videti spisak tipova vozila
bezbednosnog sistema za dete)IUF:podesno za ISOFIX bezbednosne sisteme za decu okrenutu u pravcu kretanja vozila ili univerzalnu kategoriju odobrenu u ovoj težinskoj grupiX:nije odobreno ISOFIX bezbednosno sedište za decu u ovoj težinskoj grupi1:pomeriti sedište unapred koliko je potrebno i podesiti nagib naslona za leđa koliko je vertikalno potrebno, kako bi
pojas išao unapred od gornje tačke pričvršćivanja2:pomeriti podešavanje sedište po visini naviše koliko je potrebno i podesiti nagib naslona za leđa koliko je vertikalno
potrebno, kako bi pojas bio zategnut na strani kopčanja3:pomeriti odgovarajuće prednje sedište ispred bezbednosnog sistema za dete unapred koliko je potrebno4:podesiti određeni naslon za glavu po potrebi ili ukloniti ako je potrebno
ISOFIX klase veličina i uređaj sedišta
A - ISO/F3:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za decu maksimalne veličine u težinskoj grupi od 9 do 18 kgB - ISO/F2:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od
9 do 18 kgB1 - ISO/F2X:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od
9 do 18 kgC - ISO/R3:bezbednosni sistem za decu koji gleda suprotno pravcu kretanja vozila za decu maksimalne veličine u težinskoj grupi do 18 kgD - ISO/R2:bezbednosni sistem za dete koji gleda suprotno pravcu kretanja vozila, za manju decu u težinskoj grupi
do 18 kgE - ISO/R1:bezbednosni sistem za decu koji gleda suprotno pravcu kretanja vozila, za mlađu decu u težinskoj grupi
do 13 kgF- ISO/L1:bezbednosni sistem za dete okrenut ka levoj bočnoj strani (nosiljka)G - ISO/L2:bezbednosni sistem za dete okrenut ka desnoj bočnoj strani (nosiljka)

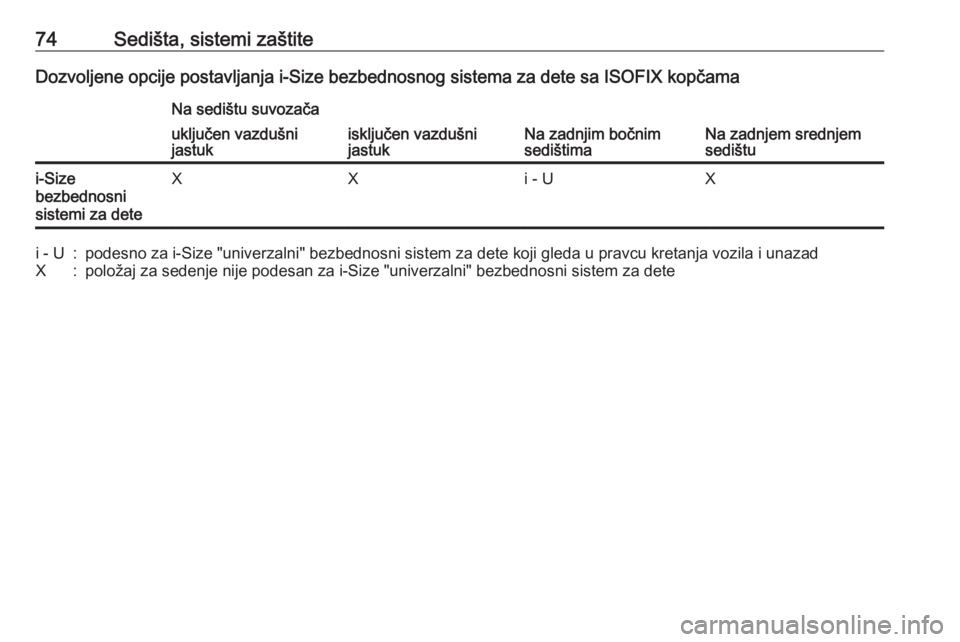

74Sedišta, sistemi zaštiteDozvoljene opcije postavljanja i-Size bezbednosnog sistema za dete sa ISOFIX kopčamaNa sedištu suvozača
Na zadnjim bočnim
sedištimaNa zadnjem srednjem
sedištu
uključen vazdušni
jastukisključen vazdušni
jastuki-Size
bezbednosni
sistemi za deteXXi - UXi - U:podesno za i-Size "univerzalni" bezbednosni sistem za dete koji gleda u pravcu kretanja vozila i unazadX:položaj za sedenje nije podesan za i-Size "univerzalni" bezbednosni sistem za dete

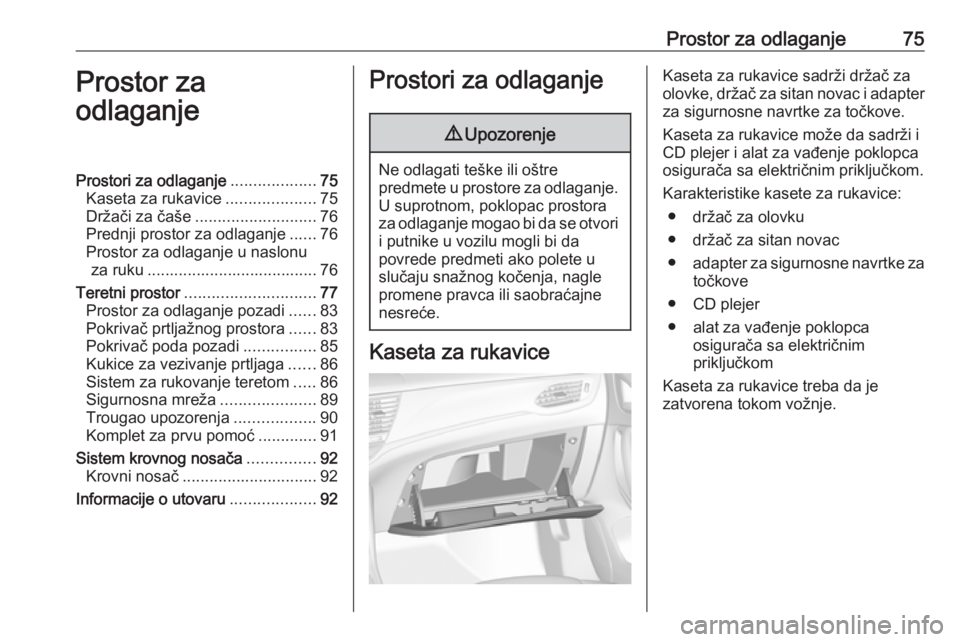

Prostor za odlaganje75Prostor za
odlaganjeProstori za odlaganje ...................75
Kaseta za rukavice ....................75
Držači za čaše ........................... 76
Prednji prostor za odlaganje ......76
Prostor za odlaganje u naslonu za ruku ...................................... 76
Teretni prostor ............................. 77
Prostor za odlaganje pozadi ......83
Pokrivač prtljažnog prostora ......83
Pokrivač poda pozadi ................85
Kukice za vezivanje prtljaga ......86
Sistem za rukovanje teretom .....86
Sigurnosna mreža .....................89
Trougao upozorenja ..................90
Komplet za prvu pomoć .............91
Sistem krovnog nosača ...............92
Krovni nosač .............................. 92
Informacije o utovaru ...................92Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, poklopac prostora
za odlaganje mogao bi da se otvori
i putnike u vozilu mogli bi da
povrede predmeti ako polete u
slučaju snažnog kočenja, nagle
promene pravca ili saobraćajne
nesreće.
Kaseta za rukavice
Kaseta za rukavice sadrži držač za
olovke, držač za sitan novac i adapter za sigurnosne navrtke za točkove.
Kaseta za rukavice može da sadrži i
CD plejer i alat za vađenje poklopca osigurača sa električnim priključkom.
Karakteristike kasete za rukavice: ● držač za olovku
● držač za sitan novac
● adapter za sigurnosne navrtke za
točkove
● CD plejer
● alat za vađenje poklopca osigurača sa električnim
priključkom
Kaseta za rukavice treba da je
zatvorena tokom vožnje.

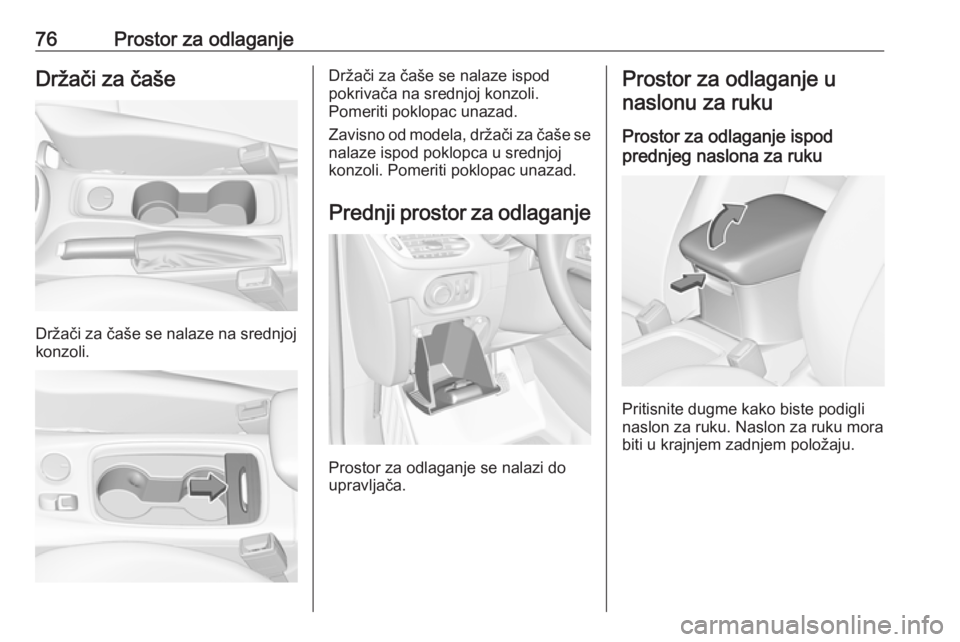

76Prostor za odlaganjeDržači za čaše
Držači za čaše se nalaze na srednjoj
konzoli.
Držači za čaše se nalaze ispod
pokrivača na srednjoj konzoli.
Pomeriti poklopac unazad.
Zavisno od modela, držači za čaše se nalaze ispod poklopca u srednjoj
konzoli. Pomeriti poklopac unazad.
Prednji prostor za odlaganje
Prostor za odlaganje se nalazi do
upravljača.
Prostor za odlaganje u
naslonu za ruku
Prostor za odlaganje ispod
prednjeg naslona za ruku
Pritisnite dugme kako biste podigli
naslon za ruku. Naslon za ruku mora
biti u krajnjem zadnjem položaju.

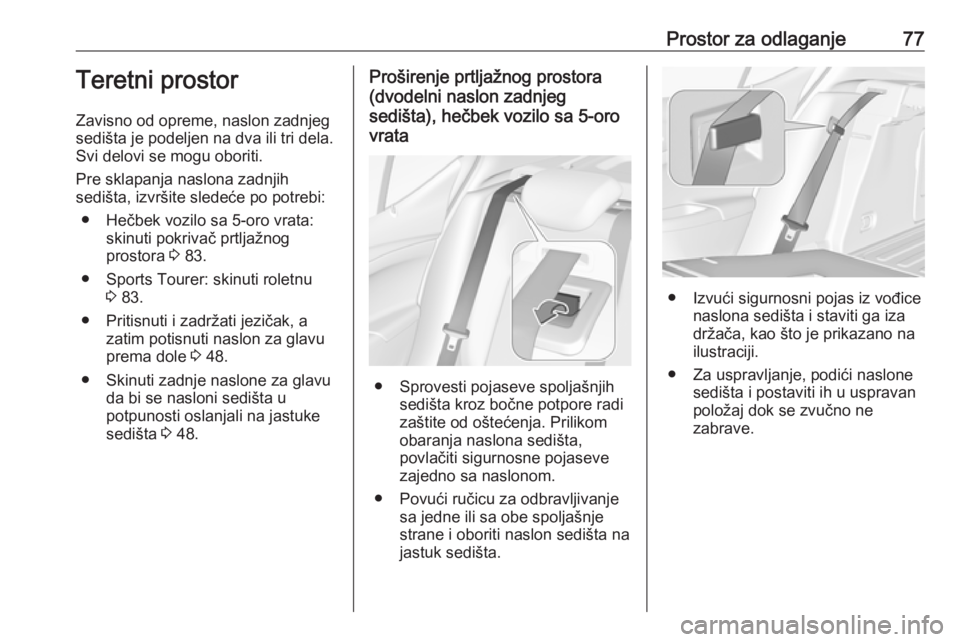

Prostor za odlaganje77Teretni prostor
Zavisno od opreme, naslon zadnjeg
sedišta je podeljen na dva ili tri dela.
Svi delovi se mogu oboriti.
Pre sklapanja naslona zadnjih
sedišta, izvršite sledeće po potrebi:
● Hečbek vozilo sa 5-oro vrata: skinuti pokrivač prtljažnog
prostora 3 83.
● Sports Tourer: skinuti roletnu 3 83.
● Pritisnuti i zadržati jezičak, a zatim potisnuti naslon za glavuprema dole 3 48.
● Skinuti zadnje naslone za glavu da bi se nasloni sedišta u
potpunosti oslanjali na jastuke
sedišta 3 48.Proširenje prtljažnog prostora
(dvodelni naslon zadnjeg
sedišta), hečbek vozilo sa 5-oro
vrata
● Sprovesti pojaseve spoljašnjih sedišta kroz bočne potpore radi
zaštite od oštećenja. Prilikom
obaranja naslona sedišta,
povlačiti sigurnosne pojaseve zajedno sa naslonom.
● Povući ručicu za odbravljivanje sa jedne ili sa obe spoljašnje
strane i oboriti naslon sedišta na
jastuk sedišta.
● Izvući sigurnosni pojas iz vođice naslona sedišta i staviti ga iza
držača, kao što je prikazano na
ilustraciji.
● Za uspravljanje, podići naslone sedišta i postaviti ih u uspravan
položaj dok se zvučno ne
zabrave.

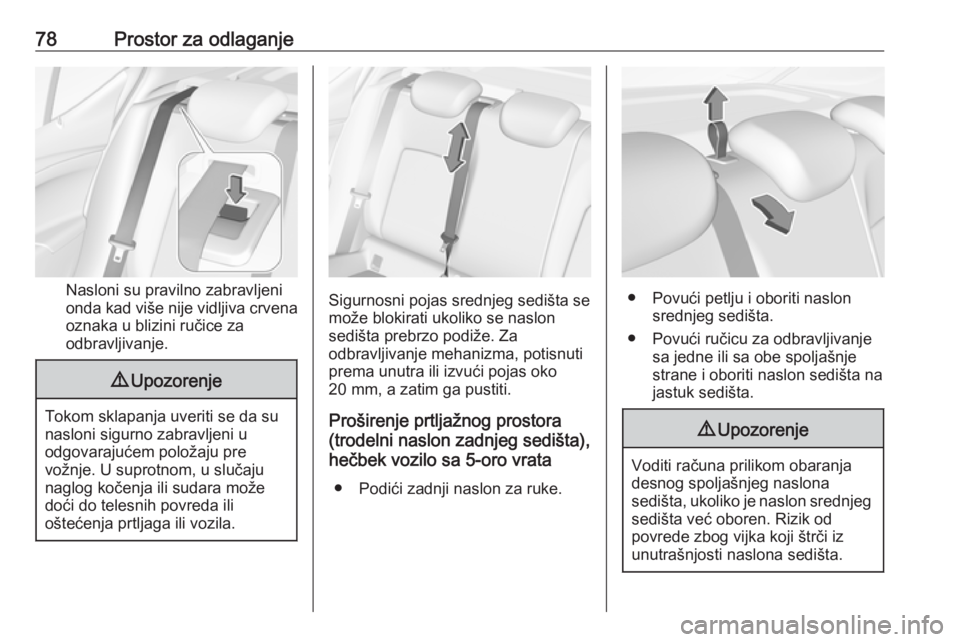

78Prostor za odlaganje
Nasloni su pravilno zabravljeni
onda kad više nije vidljiva crvena
oznaka u blizini ručice za
odbravljivanje.
9 Upozorenje
Tokom sklapanja uveriti se da su
nasloni sigurno zabravljeni u
odgovarajućem položaju pre
vožnje. U suprotnom, u slučaju naglog kočenja ili sudara može
doći do telesnih povreda ili
oštećenja prtljaga ili vozila.
Sigurnosni pojas srednjeg sedišta se
može blokirati ukoliko se naslon
sedišta prebrzo podiže. Za
odbravljivanje mehanizma, potisnuti
prema unutra ili izvući pojas oko
20 mm, a zatim ga pustiti.
Proširenje prtljažnog prostora
(trodelni naslon zadnjeg sedišta),
hečbek vozilo sa 5-oro vrata
● Podići zadnji naslon za ruke.● Povući petlju i oboriti naslon srednjeg sedišta.
● Povući ručicu za odbravljivanje sa jedne ili sa obe spoljašnje
strane i oboriti naslon sedišta na
jastuk sedišta.
9 Upozorenje
Voditi računa prilikom obaranja
desnog spoljašnjeg naslona
sedišta, ukoliko je naslon srednjeg sedišta već oboren. Rizik od
povrede zbog vijka koji štrči iz
unutrašnjosti naslona sedišta.
