OPEL ASTRA K 2017.5 Инструкция по эксплуатации (in Russian)

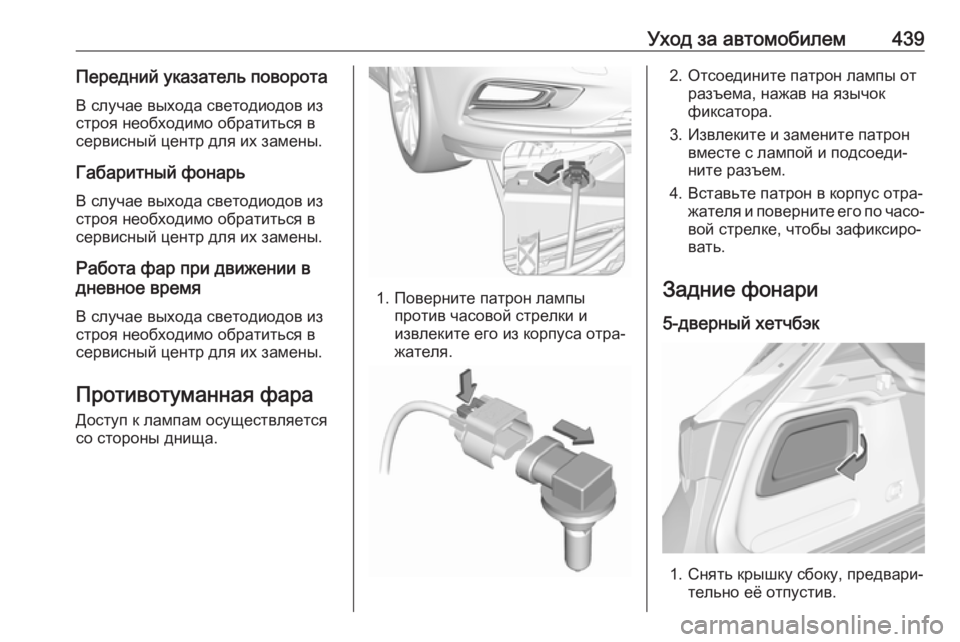

Уход за автомобилем439Передний указатель поворотаВ случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Габаритный фонарь В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Работа фар при движении в
дневное время
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Противотуманная фара
Доступ к лампам осуществляется
со стороны днища.
1. Поверните патрон лампы против часовой стрелки и
извлеките его из корпуса отра‐
жателя.
2. Отсоедините патрон лампы от разъема, нажав на язычок
фиксатора.
3. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
4. Вставьте патрон в корпус отра‐ жателя и поверните его по часо‐
вой стрелке, чтобы зафиксиро‐
вать.
Задние фонари
5-дверный хетчбэк
1. Снять крышку сбоку, предвари‐ тельно её отпустив.

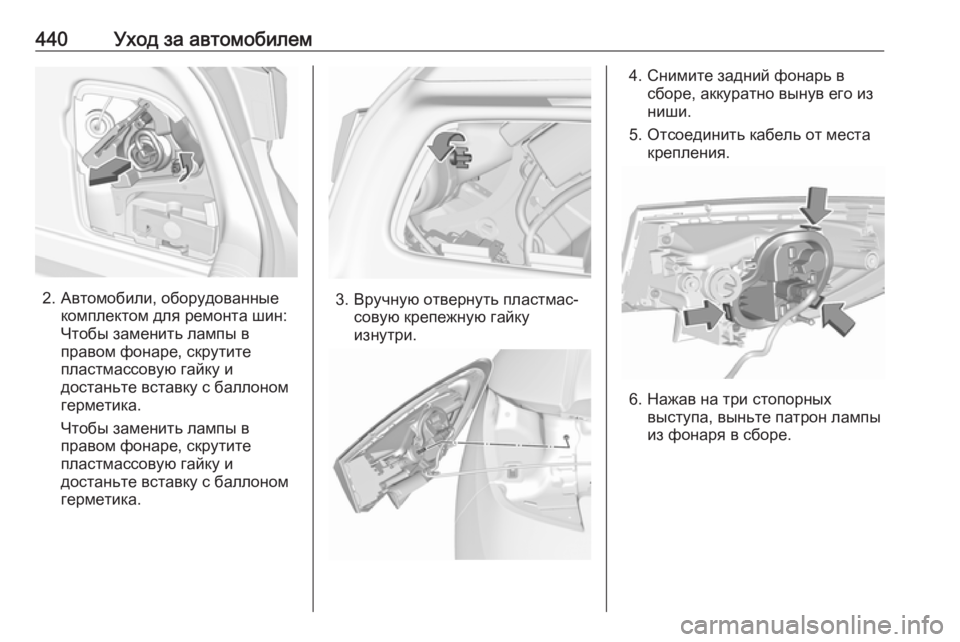

440Уход за автомобилем
2. Автомобили, оборудованныекомплектом для ремонта шин:
Чтобы заменить лампы в
правом фонаре, скрутите пластмассовую гайку и
достаньте вставку с баллоном
герметика.
Чтобы заменить лампы в
правом фонаре, скрутите
пластмассовую гайку и
достаньте вставку с баллоном
герметика.3. Вручную отвернуть пластмас‐ совую крепежную гайку
изнутри.
4. Снимите задний фонарь в сборе, аккуратно вынув его из
ниши.
5. Отсоединить кабель от места крепления.
6. Нажав на три стопорныхвыступа, выньте патрон лампыиз фонаря в сборе.

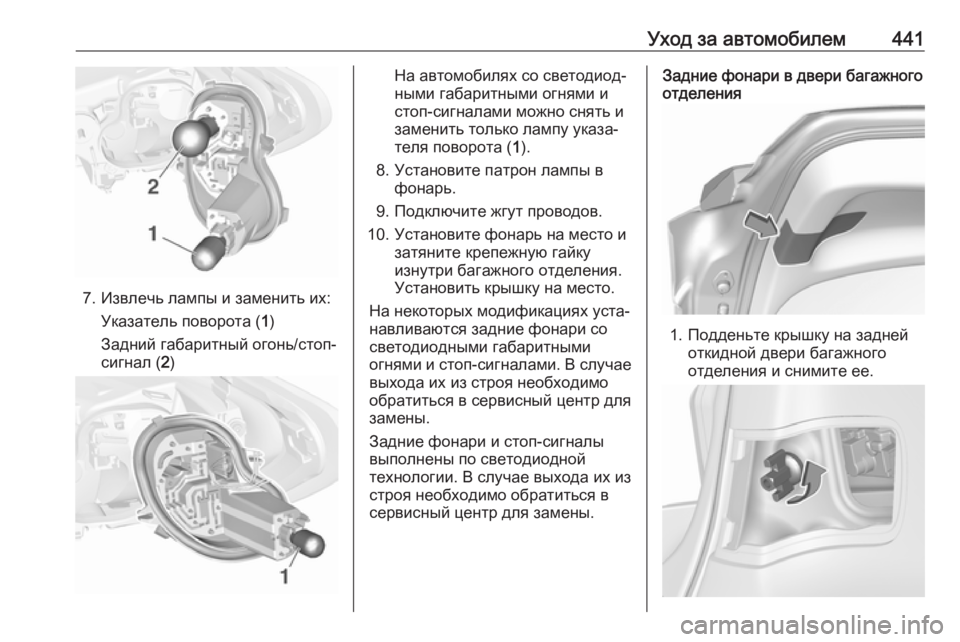

Уход за автомобилем441
7. Извлечь лампы и заменить их:Указатель поворота ( 1)
Задний габаритный огонь/стоп-
сигнал ( 2)
На автомобилях со светодиод‐
ными габаритными огнями и
стоп-сигналами можно снять и заменить только лампу указа‐
теля поворота ( 1).
8. Установите патрон лампы в фонарь.
9. Подключите жгут проводов.
10. Установите фонарь на место и затяните крепежную гайку
изнутри багажного отделения.
Установить крышку на место.
На некоторых модификациях уста‐
навливаются задние фонари со
светодиодными габаритными
огнями и стоп-сигналами. В случае выхода их из строя необходимо
обратиться в сервисный центр для
замены.
Задние фонари и стоп-сигналы
выполнены по светодиодной
технологии. В случае выхода их из
строя необходимо обратиться в
сервисный центр для замены.Задние фонари в двери багажного
отделения
1. Подденьте крышку на задней
откидной двери багажного
отделения и снимите ее.

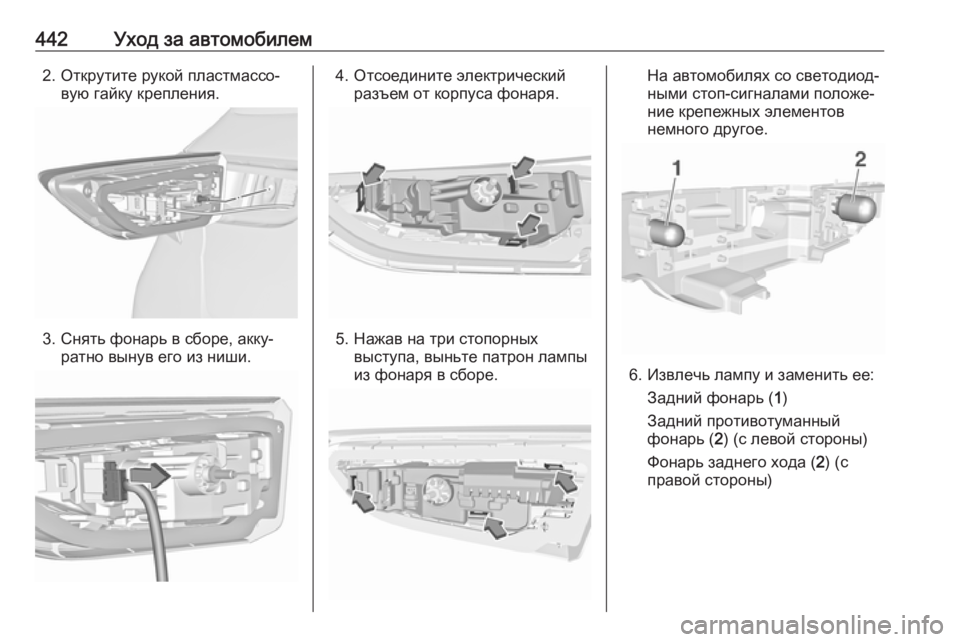

442Уход за автомобилем2. Открутите рукой пластмассо‐вую гайку крепления.
3. Снять фонарь в сборе, акку‐ ратно вынув его из ниши.
4. Отсоедините электрическийразъем от корпуса фонаря.
5. Нажав на три стопорныхвыступа, выньте патрон лампыиз фонаря в сборе.
На автомобилях со светодиод‐
ными стоп-сигналами положе‐
ние крепежных элементов
немного другое.
6. Извлечь лампу и заменить ее:
Задний фонарь ( 1)
Задний противотуманный фонарь ( 2) (с левой стороны)
Фонарь заднего хода ( 2) (с
правой стороны)

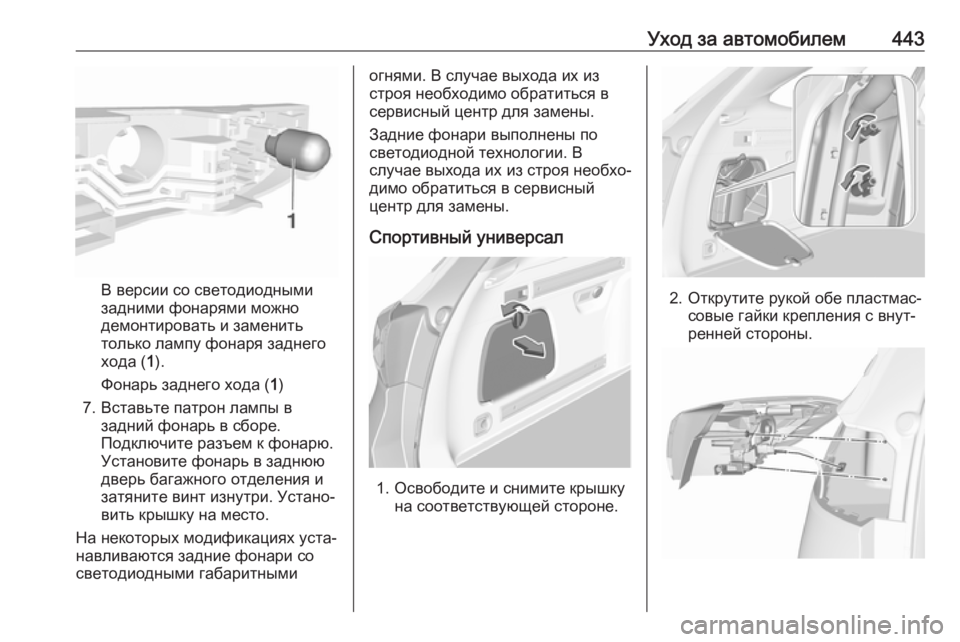

Уход за автомобилем443
В версии со светодиодными
задними фонарями можно
демонтировать и заменить
только лампу фонаря заднего
хода ( 1).
Фонарь заднего хода ( 1)
7. Вставьте патрон лампы в задний фонарь в сборе.
Подключите разъем к фонарю. Установите фонарь в заднюю
дверь багажного отделения и
затяните винт изнутри. Устано‐
вить крышку на место.
На некоторых модификациях уста‐
навливаются задние фонари со
светодиодными габаритными
огнями. В случае выхода их из
строя необходимо обратиться в
сервисный центр для замены.
Задние фонари выполнены по
светодиодной технологии. В
случае выхода их из строя необхо‐
димо обратиться в сервисный
центр для замены.
Спортивный универсал
1. Освободите и снимите крышку на соответствующей стороне.
2. Открутите рукой обе пластмас‐совые гайки крепления с внут‐
ренней стороны.

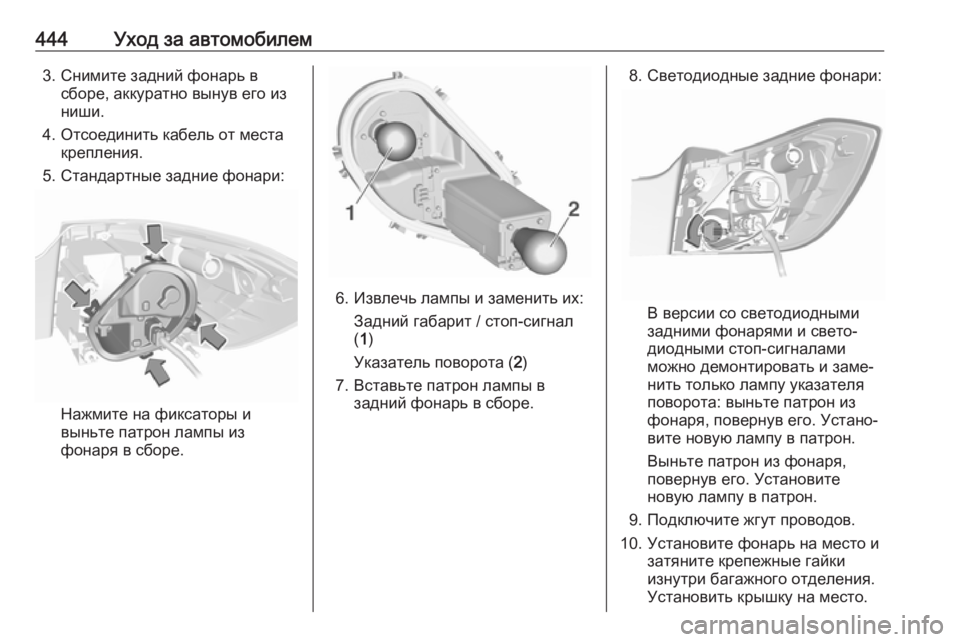

444Уход за автомобилем3. Снимите задний фонарь всборе, аккуратно вынув его из
ниши.
4. Отсоединить кабель от места крепления.
5. Стандартные задние фонари:
Нажмите на фиксаторы и
выньте патрон лампы из
фонаря в сборе.
6. Извлечь лампы и заменить их:
Задний габарит / стоп-сигнал
( 1 )
Указатель поворота ( 2)
7. Вставьте патрон лампы в задний фонарь в сборе.
8. Светодиодные задние фонари:
В версии со светодиодными
задними фонарями и свето‐
диодными стоп-сигналами
можно демонтировать и заме‐
нить только лампу указателя
поворота: выньте патрон из
фонаря, повернув его. Устано‐
вите новую лампу в патрон.
Выньте патрон из фонаря,
повернув его. Установите
новую лампу в патрон.
9. Подключите жгут проводов.
10. Установите фонарь на место и затяните крепежные гайки
изнутри багажного отделения.
Установить крышку на место.

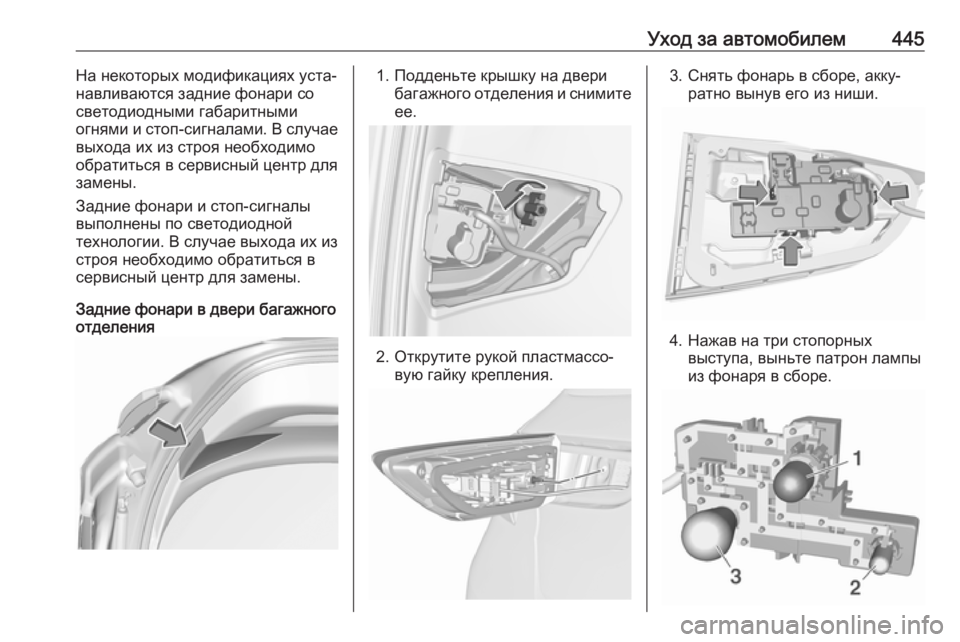

Уход за автомобилем445На некоторых модификациях уста‐
навливаются задние фонари со
светодиодными габаритными
огнями и стоп-сигналами. В случае
выхода их из строя необходимо обратиться в сервисный центр для
замены.
Задние фонари и стоп-сигналы
выполнены по светодиодной
технологии. В случае выхода их из
строя необходимо обратиться в
сервисный центр для замены.
Задние фонари в двери багажного
отделения1. Подденьте крышку на двери
багажного отделения и снимитеее.
2. Открутите рукой пластмассо‐ вую гайку крепления.
3. Снять фонарь в сборе, акку‐ ратно вынув его из ниши.
4. Нажав на три стопорныхвыступа, выньте патрон лампыиз фонаря в сборе.

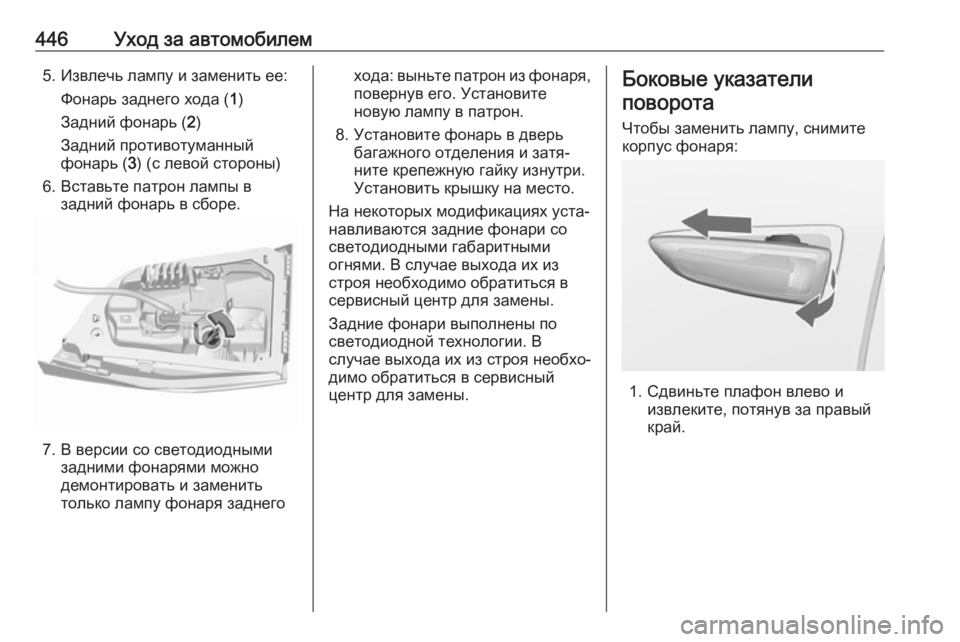

446Уход за автомобилем5. Извлечь лампу и заменить ее:Фонарь заднего хода ( 1)
Задний фонарь ( 2)
Задний противотуманный
фонарь ( 3) (с левой стороны)
6. Вставьте патрон лампы в задний фонарь в сборе.
7. В версии со светодиодными задними фонарями можно
демонтировать и заменить
только лампу фонаря заднего
хода: выньте патрон из фонаря,
повернув его. Установите
новую лампу в патрон.
8. Установите фонарь в дверь багажного отделения и затя‐
ните крепежную гайку изнутри.
Установить крышку на место.
На некоторых модификациях уста‐
навливаются задние фонари со
светодиодными габаритными
огнями. В случае выхода их из
строя необходимо обратиться в
сервисный центр для замены.
Задние фонари выполнены по
светодиодной технологии. В
случае выхода их из строя необхо‐
димо обратиться в сервисный
центр для замены.Боковые указатели
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и извлеките, потянув за правый
край.

Уход за автомобилем447

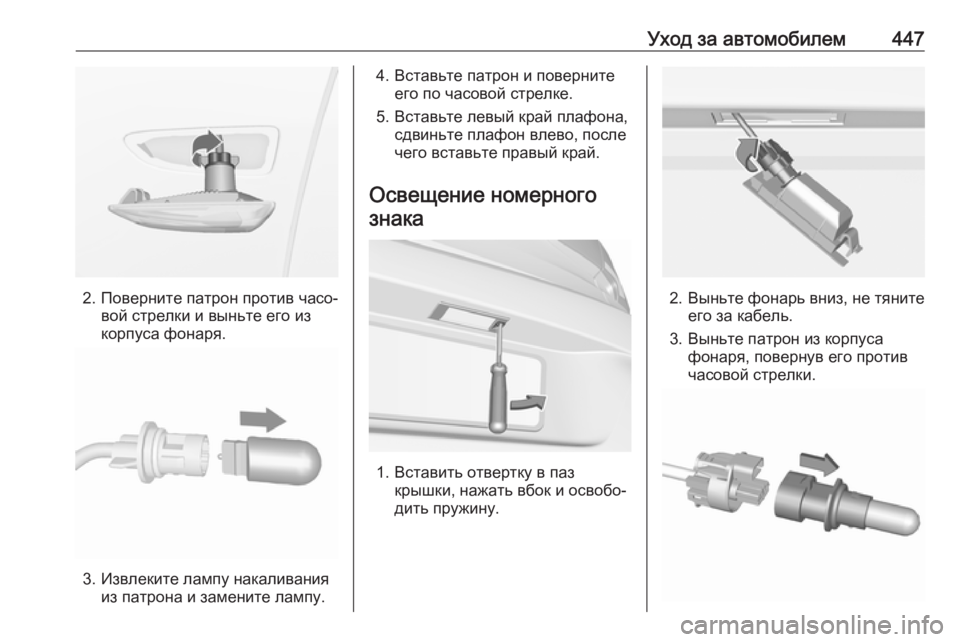

2. Поверните патрон против часо‐вой стрелки и выньте его из
корпуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину.
2. Выньте фонарь вниз, не тяните его за кабель.
3. Выньте патрон из корпуса фонаря, повернув его против
часовой стрелки.

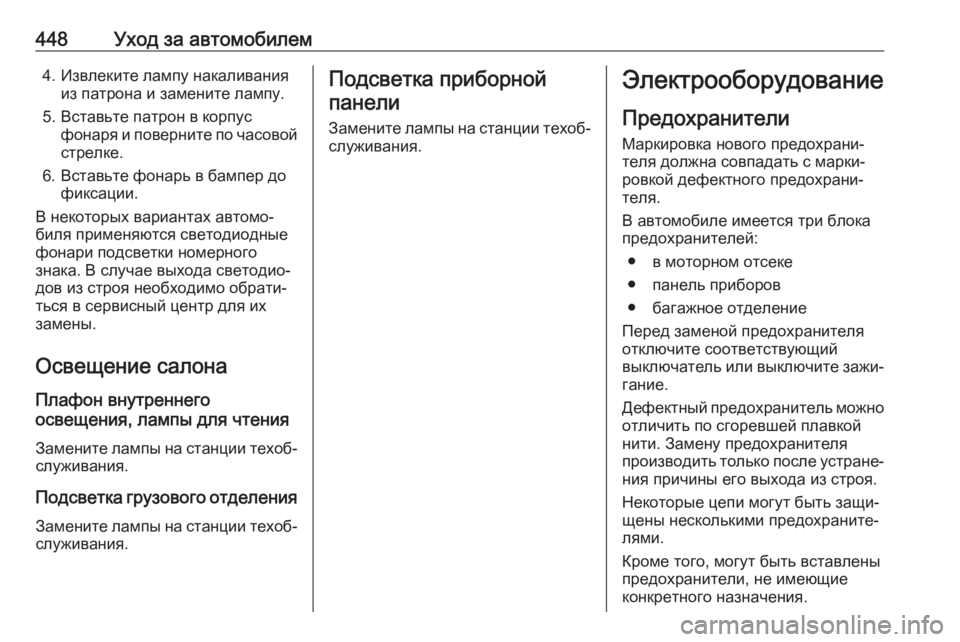

448Уход за автомобилем4. Извлеките лампу накаливанияиз патрона и замените лампу.
5. Вставьте патрон в корпус фонаря и поверните по часовой
стрелке.
6. Вставьте фонарь в бампер до фиксации.
В некоторых вариантах автомо‐
биля применяются светодиодные
фонари подсветки номерного
знака. В случае выхода светодио‐
дов из строя необходимо обрати‐
ться в сервисный центр для их
замены.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замените лампы на станции техоб‐
служивания.
Подсветка грузового отделения
Замените лампы на станции техоб‐
служивания.Подсветка приборной
панели
Замените лампы на станции техоб‐
служивания.Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
● в моторном отсеке
● панель приборов
● багажное отделение
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐ гание.
Дефектный предохранитель можно
отличить по сгоревшей плавкой
нити. Замену предохранителя
производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие
конкретного назначения.
