OPEL ASTRA K 2017.5 Инструкция по эксплуатации (in Russian)

Уход за автомобилем449Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.

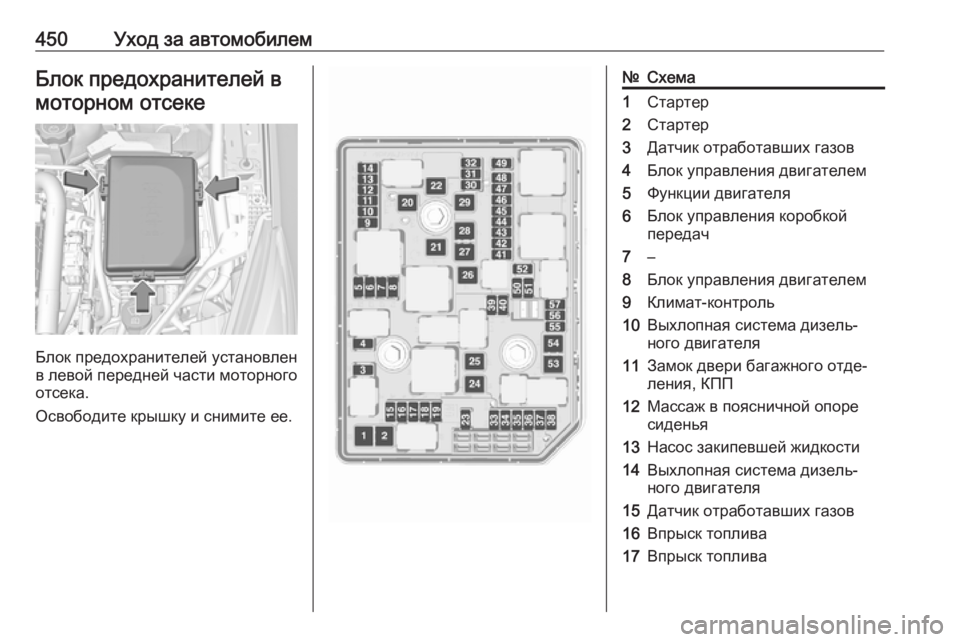

450Уход за автомобилемБлок предохранителей вмоторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите крышку и снимите ее.
№Схема1Стартер2Стартер3Датчик отработавших газов4Блок управления двигателем5Функции двигателя6Блок управления коробкой
передач7–8Блок управления двигателем9Климат-контроль10Выхлопная система дизель‐
ного двигателя11Замок двери багажного отде‐ ления, КПП12Массаж в поясничной опоре
сиденья13Насос закипевшей жидкости14Выхлопная система дизель‐
ного двигателя15Датчик отработавших газов16Впрыск топлива17Впрыск топлива

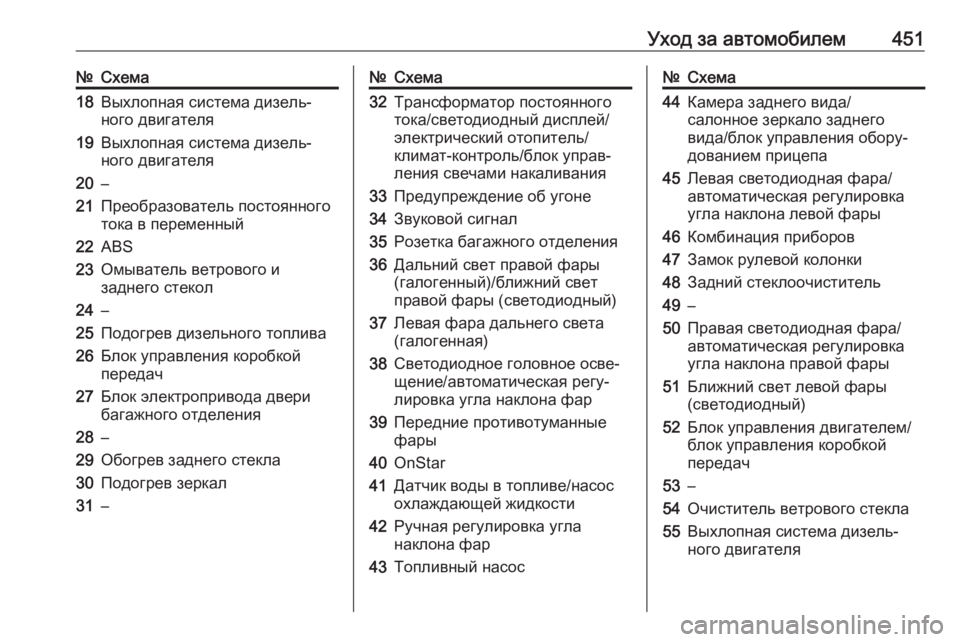

Уход за автомобилем451№Схема18Выхлопная система дизель‐
ного двигателя19Выхлопная система дизель‐
ного двигателя20–21Преобразователь постоянного
тока в переменный22ABS23Омыватель ветрового и
заднего стекол24–25Подогрев дизельного топлива26Блок управления коробкой
передач27Блок электропривода двери
багажного отделения28–29Обогрев заднего стекла30Подогрев зеркал31–№Схема32Трансформатор постоянного
тока/светодиодный дисплей/
электрический отопитель/
климат-контроль/блок управ‐
ления свечами накаливания33Предупреждение об угоне34Звуковой сигнал35Розетка багажного отделения36Дальний свет правой фары
(галогенный)/ближний свет
правой фары (светодиодный)37Левая фара дальнего света
(галогенная)38Светодиодное головное осве‐
щение/автоматическая регу‐
лировка угла наклона фар39Передние противотуманные
фары40OnStar41Датчик воды в топливе/насос
охлаждающей жидкости42Ручная регулировка угла
наклона фар43Топливный насос№Схема44Камера заднего вида/
салонное зеркало заднего
вида/блок управления обору‐
дованием прицепа45Левая светодиодная фара/
автоматическая регулировка
угла наклона левой фары46Комбинация приборов47Замок рулевой колонки48Задний стеклоочиститель49–50Правая светодиодная фара/
автоматическая регулировка
угла наклона правой фары51Ближний свет левой фары
(светодиодный)52Блок управления двигателем/
блок управления коробкой
передач53–54Очиститель ветрового стекла55Выхлопная система дизель‐
ного двигателя

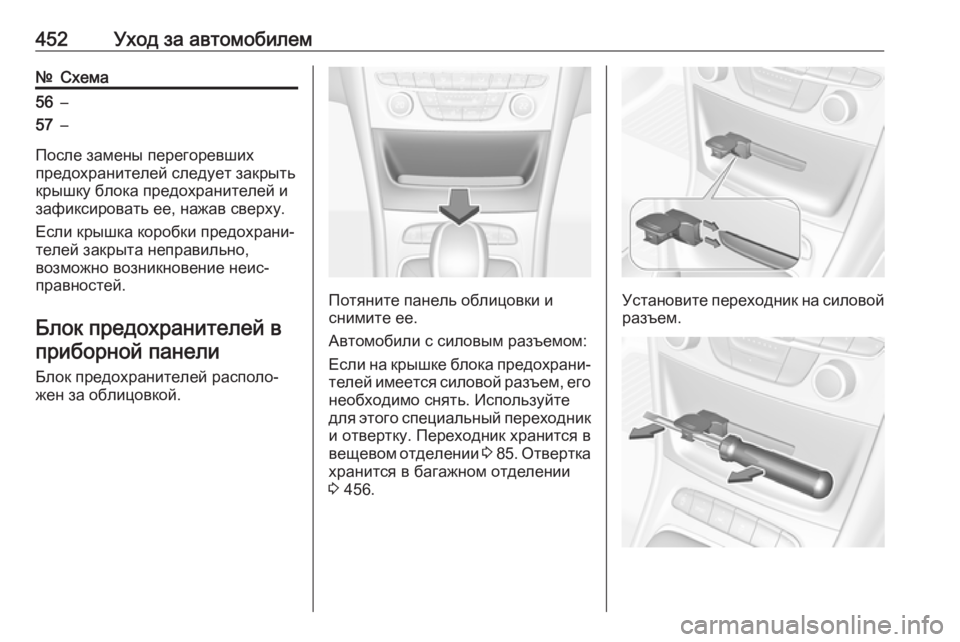

452Уход за автомобилем№Схема56–57–
После замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.
Блок предохранителей в приборной панели
Блок предохранителей располо‐
жен за облицовкой.
Потяните панель облицовки и
снимите ее.
Автомобили с силовым разъемом:
Если на крышке блока предохрани‐
телей имеется силовой разъем, его
необходимо снять. Используйте
для этого специальный переходник и отвертку. Переходник хранится в
вещевом отделении 3 85 . Отвертка
хранится в багажном отделении
3 456.Установите переходник на силовой
разъем.

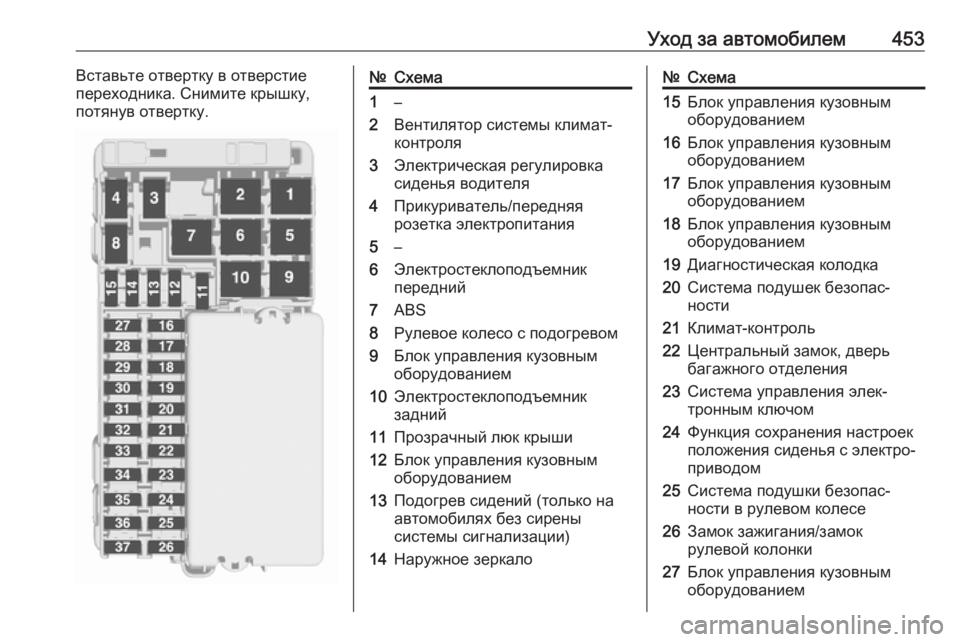

Уход за автомобилем453Вставьте отвертку в отверстие
переходника. Снимите крышку,
потянув отвертку.№Схема1–2Вентилятор системы климат-
контроля3Электрическая регулировка
сиденья водителя4Прикуриватель/передняя
розетка электропитания5–6Электростеклоподъемник
передний7ABS8Рулевое колесо с подогревом9Блок управления кузовным
оборудованием10Электростеклоподъемник
задний11Прозрачный люк крыши12Блок управления кузовным
оборудованием13Подогрев сидений (только на
автомобилях без сирены
системы сигнализации)14Наружное зеркало№Схема15Блок управления кузовным
оборудованием16Блок управления кузовным
оборудованием17Блок управления кузовным
оборудованием18Блок управления кузовным
оборудованием19Диагностическая колодка20Система подушек безопас‐
ности21Климат-контроль22Центральный замок, дверь
багажного отделения23Система управления элек‐
тронным ключом24Функция сохранения настроек
положения сиденья с электро‐
приводом25Система подушки безопас‐ ности в рулевом колесе26Замок зажигания/замок
рулевой колонки27Блок управления кузовным
оборудованием

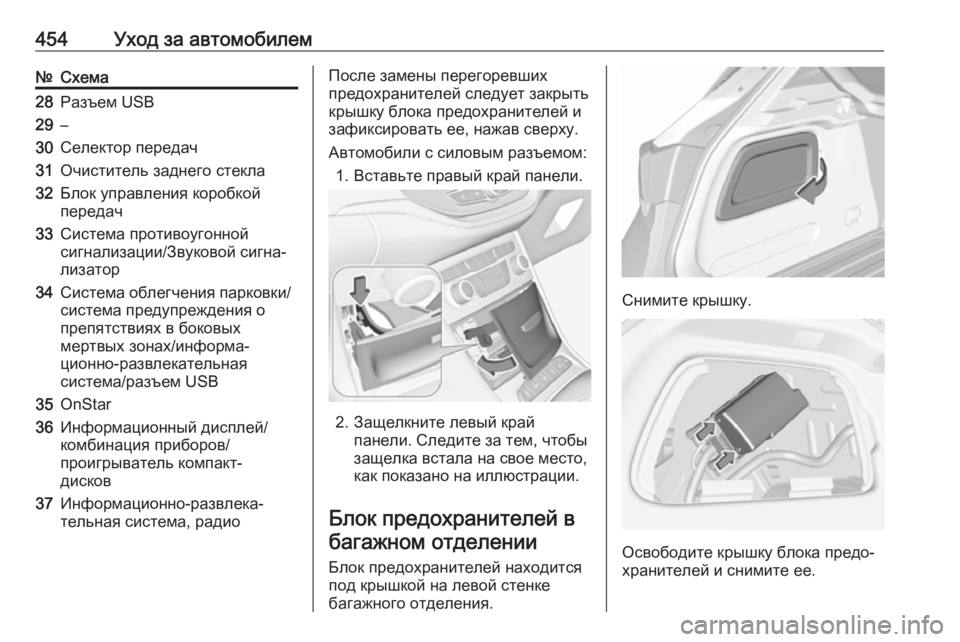

454Уход за автомобилем№Схема28Разъем USB29–30Селектор передач31Очиститель заднего стекла32Блок управления коробкой
передач33Система противоугонной
сигнализации/Звуковой сигна‐
лизатор34Система облегчения парковки/
система предупреждения о
препятствиях в боковых
мертвых зонах/информа‐
ционно-развлекательная
система/разъем USB35OnStar36Информационный дисплей/
комбинация приборов/
проигрыватель компакт-
дисков37Информационно-развлека‐
тельная система, радиоПосле замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Автомобили с силовым разъемом: 1. Вставьте правый край панели.
2. Защелкните левый край панели. Следите за тем, чтобы
защелка встала на свое место,
как показано на иллюстрации.
Блок предохранителей в багажном отделении
Блок предохранителей находится
под крышкой на левой стенке
багажного отделения.
Снимите крышку.
Освободите крышку блока предо‐
хранителей и снимите ее.

Уход за автомобилем455№Схема1–2Инвертор3Модуль прицепа4Электропривод регулировкиположения сиденья пассажира5–6Блок системы предупреж‐
дения об опасном сближении7–8–9Подогрев задних сидений (на
автомобилях без сирены
системы сигнализации)10Обслуживание11–12Подогрев передних сидений
(на автомобилях с сиреной
системы сигнализации)13Подогрев задних сидений (на
автомобилях с сиреной
системы сигнализации)14Зажигание15Вентиляция сидений16Гнездо прицепа№Схема17Гнездо прицепа18–19–20–21Складывающиеся задние
сиденья с электроприводом22Задняя дверь с электропри‐
водом
После замены перегоревших
предохранителей следует закрыть
крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Дополнительные плавкие предо‐
хранители расположены рядом с
аккумуляторной батареей автомо‐
биля.

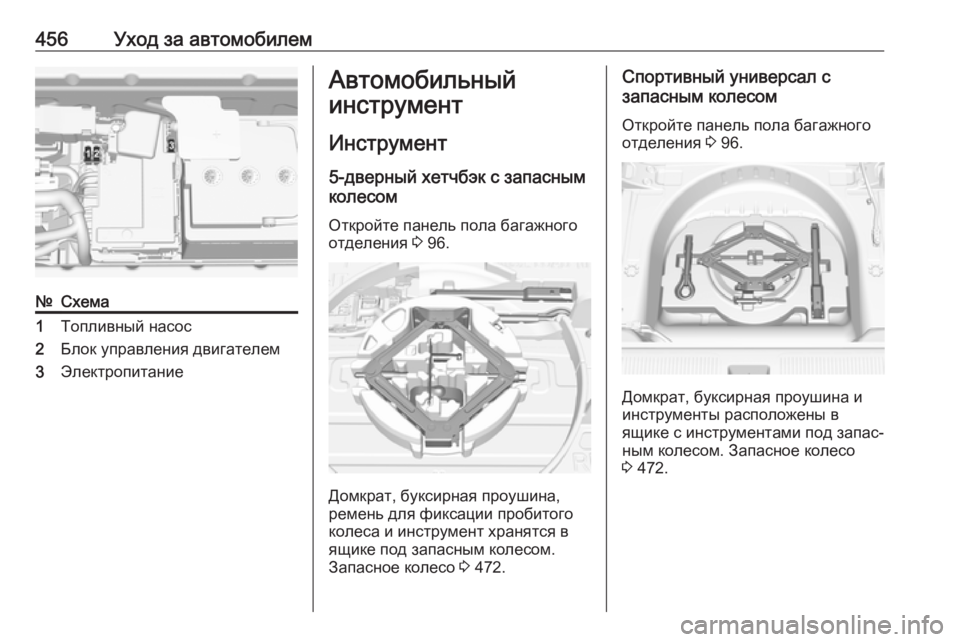

456Уход за автомобилем№Схема1Топливный насос2Блок управления двигателем3ЭлектропитаниеАвтомобильный
инструмент
Инструмент 5-дверный хетчбэк с запасным
колесом
Откройте панель пола багажного
отделения 3 96.
Домкрат, буксирная проушина,
ремень для фиксации пробитого
колеса и инструмент хранятся в
ящике под запасным колесом.
Запасное колесо 3 472.
Спортивный универсал с
запасным колесом
Откройте панель пола багажного
отделения 3 96.
Домкрат, буксирная проушина и
инструменты расположены в
ящике с инструментами под запас‐
ным колесом. Запасное колесо
3 472.

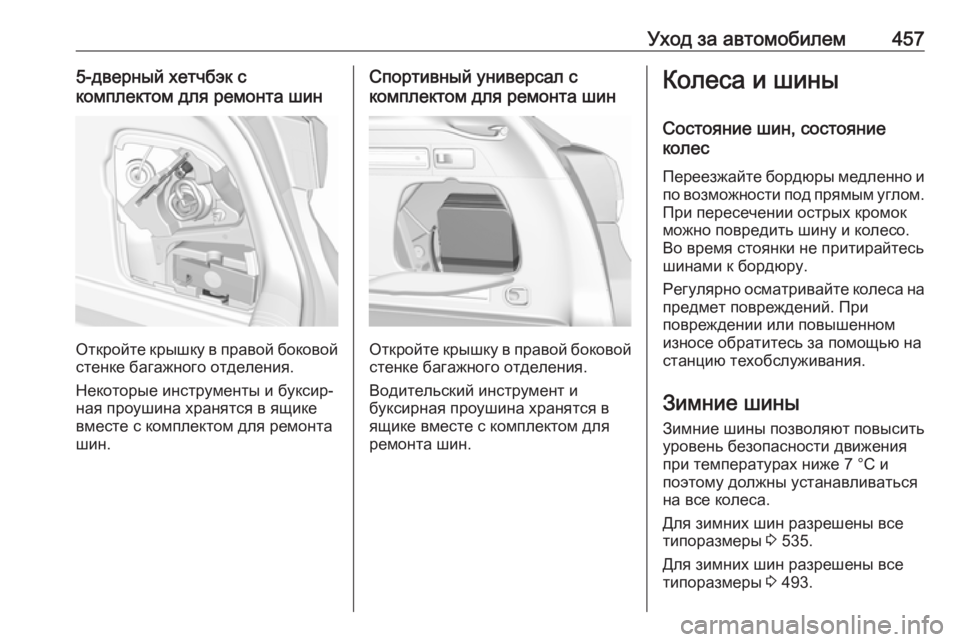

Уход за автомобилем4575-дверный хетчбэк скомплектом для ремонта шин
Откройте крышку в правой боковой
стенке багажного отделения.
Некоторые инструменты и буксир‐
ная проушина хранятся в ящике
вместе с комплектом для ремонта
шин.
Спортивный универсал с
комплектом для ремонта шин
Откройте крышку в правой боковой
стенке багажного отделения.
Водительский инструмент и
буксирная проушина хранятся в
ящике вместе с комплектом для
ремонта шин.
Колеса и шины
Состояние шин, состояние
колес
Переезжайте бордюры медленно и по возможности под прямым углом.
При пересечении острых кромок
можно повредить шину и колесо.
Во время стоянки не притирайтесь шинами к бордюру.
Регулярно осматривайте колеса на предмет повреждений. При
повреждении или повышенном
износе обратитесь за помощью на
станцию техобслуживания.
Зимние шины Зимние шины позволяют повысить
уровень безопасности движения
при температурах ниже 7 °C и
поэтому должны устанавливаться
на все колеса.
Для зимних шин разрешены все
типоразмеры 3 535.
Для зимних шин разрешены все
типоразмеры 3 493.

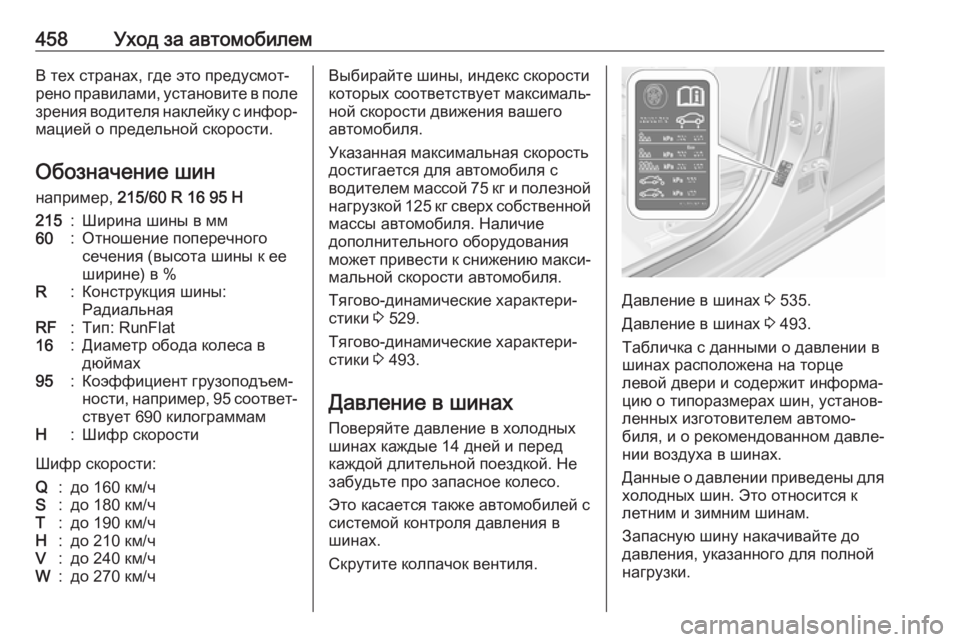

458Уход за автомобилемВ тех странах, где это предусмот‐
рено правилами, установите в поле
зрения водителя наклейку с инфор‐ мацией о предельной скорости.
Обозначение шин
например, 215/60 R 16 95 H215:Ширина шины в мм60:Отношение поперечного
сечения (высота шины к ее
ширине) в %R:Конструкция шины:
РадиальнаяRF:Тип: RunFlat16:Диаметр обода колеса в
дюймах95:Коэффициент грузоподъем‐
ности, например, 95 соответ‐ ствует 690 килограммамH:Шифр скорости
Шифр скорости:
Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/чВыбирайте шины, индекс скорости
которых соответствует максималь‐ ной скорости движения вашего
автомобиля.
Указанная максимальная скорость
достигается для автомобиля с
водителем массой 75 кг и полезной
нагрузкой 125 кг сверх собственной массы автомобиля. Наличие
дополнительного оборудования
может привести к снижению макси‐ мальной скорости автомобиля.
Тягово-динамические характери‐
стики 3 529.
Тягово-динамические характери‐
стики 3 493.
Давление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед
каждой длительной поездкой. Не
забудьте про запасное колесо.
Это касается также автомобилей с
системой контроля давления в
шинах.
Скрутите колпачок вентиля.
Давление в шинах 3 535.
Давление в шинах 3 493.
Табличка с данными о давлении в
шинах расположена на торце
левой двери и содержит информа‐
цию о типоразмерах шин, установ‐
ленных изготовителем автомо‐
биля, и о рекомендованном давле‐
нии воздуха в шинах.
Данные о давлении приведены для холодных шин. Это относится к
летним и зимним шинам.
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.
