Уход за автомобилем469продолжайте накачивать шину
еще десять минут. Если требуе‐ мое давление все равно не
устанавливается, шина повре‐
ждена очень сильно. Обрати‐
тесь за помощью на станцию
техобслуживания.
Стравите излишнее давление в
шине с помощью кнопки на
манометре.
Включайте компрессор не
дольше, чем на десять минут.
14. Отсоедините комплект для ремонта шин. Чтобы снять
баллон герметика, толкните
захват на кронштейне. Навер‐
нуть шланг для накачивания
шин на свободный штуцер
баллона с герметиком. Это
позволит сохранить герметик в
баллоне. Уложите комплект для
ремонта шин в багажное отде‐ ление.
15. Удалите выступивший герметик
тряпкой.
16. Снимите с баллона для герме‐ тика наклейку, на которой
указана максимально допусти‐мая скорость движения, и
приклейте ее в поле зрения
водителя.
17. Сразу же продолжите движе‐ ние, чтобы герметик смогравномерно распределиться по шине. Примерно через 10 км (но
не позднее, чем через десять
минут) остановитесь и
проверьте давление в шине.
Для этого наверните воздуш‐
ный шланг компрессора непос‐
редственно на вентиль шины и
компрессор.
При давлении больше 1,3 бар
доведите давление до требуе‐
мого значения. Повторяйте
процедуру до тех пор, пока
давление не перестанет
падать.
Если давление упадет ниже
1,3 бар, автомобиль эксплуати‐
ровать нельзя. Обратитесь за
помощью на станцию техобслу‐
живания.
18. Уберите комплект для ремонта шин в багажное отделение.
Примечание
Ремонт заметно снижает ходовые
качества шины, поэтому такую
шину следует заменить.
Если появляется посторонний
шум, или компрессор сильно
нагревается, его следует выклю‐
чить не менее, чем на 30 минут.
Встроенный предохранительный
клапан открывается при давлении
в семь бар.
Проверьте срок годности комп‐
лекта. После указанного срока
производитель не может гаранти‐
ровать эффективное устранение
прокола. Внимательно прочи‐
тайте приведенные на баллоне с
герметиком сведения о хранении.

470Уход за автомобилемЗамените использованный
баллон. Утилизируйте баллон в
соответствии с требованиямии
законодательства.
Компрессором и герметиком
можно пользоваться при темпера‐
туре не ниже примерно -30 °C.
Прилагаемые переходники можно использовать для накачки других
предметов, например, мячей,
матрасов, надувных лодок и т.д.
Они находятся на нижней стороне
компрессора. Чтобы извлечь
переходник, следует навернуть на него воздушный шланг компрес‐сора и потянуть.
Смена колеса На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин 3 466.
Выполните следующие подготови‐ тельные работы и соблюдайте
следующие указания:
● Установите автомобиль на ровной, прочной и нескользкойповерхности. Передние колеса должны быть направлены
прямо вперед.● Включите стояночный тормоз, первую передачу, передачу
заднего хода или установите
селектор передач в положение
Р .
● Выньте запасное колесо 3 472.
● Категорически запрещается одновременно менять
несколько колес.
● Используйте домкрат только для замены колеса в случае
прокола, но не для замены летних шин на зимние или
наоборот.
● Домкрат не требует техниче‐ ского обслуживания.
● Если автомобиль находится на
мягком грунте, под домкрат
следует подложить прочную
доску (толщиной не более
одного сантиметра).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузите
тяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐
ных.● Не влезайте под поднятый на домкрате автомобиль.
● Не включайте на поднятом автомобиле двигатель.
● Очистите гайки крепления колеса и резьбу чистой
ветошью, прежде чем устана‐
вливать колесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
1. Подцепите колпачки колесных гаек отверткой и снимите их.
Если на автомобиле устано‐
влена колеса с легкосплавными
дисками, подложите ветошь
под отвертку. Снимите колпак
колеса. Автомобильный
инструмент 3 456.

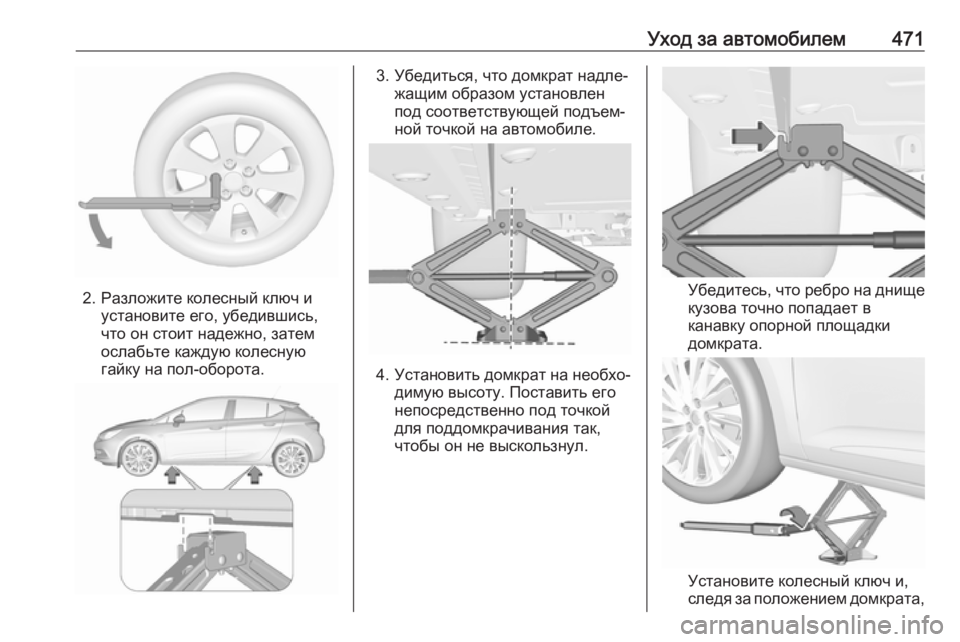

Уход за автомобилем471
2. Разложите колесный ключ иустановите его, убедившись,
что он стоит надежно, затем
ослабьте каждую колесную
гайку на пол-оборота.
3. Убедиться, что домкрат надле‐ жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.
4. Установить домкрат на необхо‐ димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.
Убедитесь, что ребро на днище кузова точно попадает в
канавку опорной площадки
домкрата.
Установите колесный ключ и,
следя за положением домкрата,

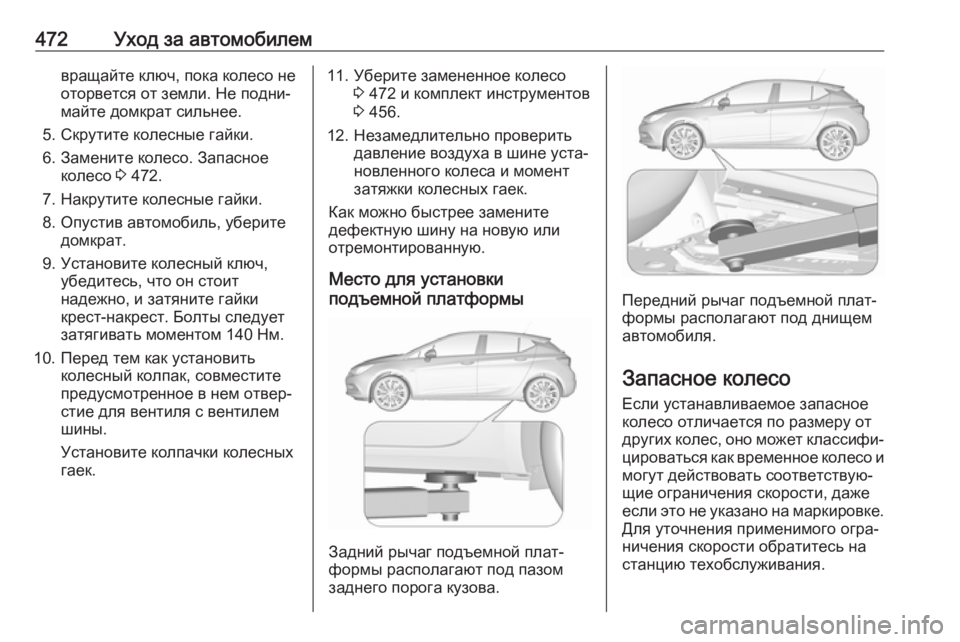

472Уход за автомобилемвращайте ключ, пока колесо не
оторвется от земли. Не подни‐
майте домкрат сильнее.
5. Скрутите колесные гайки.
6. Замените колесо. Запасное колесо 3 472.
7. Накрутите колесные гайки. 8. Опустив автомобиль, уберите домкрат.
9. Установите колесный ключ, убедитесь, что он стоит
надежно, и затяните гайки
крест-накрест. Болты следует
затягивать моментом 140 Нм.
10. Перед тем как установить колесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных гаек.11. Уберите замененное колесо 3 472 и комплект инструментов
3 456.
12. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент
затяжки колесных гаек.
Как можно быстрее замените
дефектную шину на новую или
отремонтированную.
Место для установки
подъемной платформы
Задний рычаг подъемной плат‐
формы располагают под пазом
заднего порога кузова.
Передний рычаг подъемной плат‐
формы располагают под днищем
автомобиля.
Запасное колесо
Если устанавливаемое запасное
колесо отличается по размеру от
других колес, оно может классифи‐ цироваться как временное колесо и
могут действовать соответствую‐
щие ограничения скорости, даже
если это не указано на маркировке. Для уточнения применимого огра‐
ничения скорости обратитесь на
станцию техобслуживания.

Уход за автомобилем473Запасное колесо имеет стальной
диск.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Запасное колесо хранится в багаж‐
ном отделении под ковриком пола.
Для извлечения:
1. Снимите крышку пола 3 96.
2. Запасное колесо закреплено гайкой-барашком. Отвинтите
гайку и достаньте запасное
колесо.
Под запасным колесом нахо‐
дится ящик с автомобильным
инструментом.
3. Если водитель, заменив колесо, не положил его в нишу
для запасного колеса, то ящик с инструментами необходимо
закрепить гайкой-барашком,
затянув ее до упора, после чего закрыть панель пола.
4. После замены полноразмер‐ ным колесом положите запас‐
ное колесо в нишу наружной
стороной вверх и закрепите
гайкой-барашком.Хранение поврежденного
полноразмерного колеса в
багажном отделении 5-
дверного хетчбэка
В нишу для запасного колеса поме‐
щаются только колёса того же
размера, что и запасное колесо.
Поврежденное полноразмерное
колесо кладётся в багажник и
крепится ремнем. Автомобильный
инструмент 3 456. Порядок закре‐
пления колеса:
1. Разместить колесо наружной частью вверх ближе к одной из
боковых стенок багажного отде‐
ления.

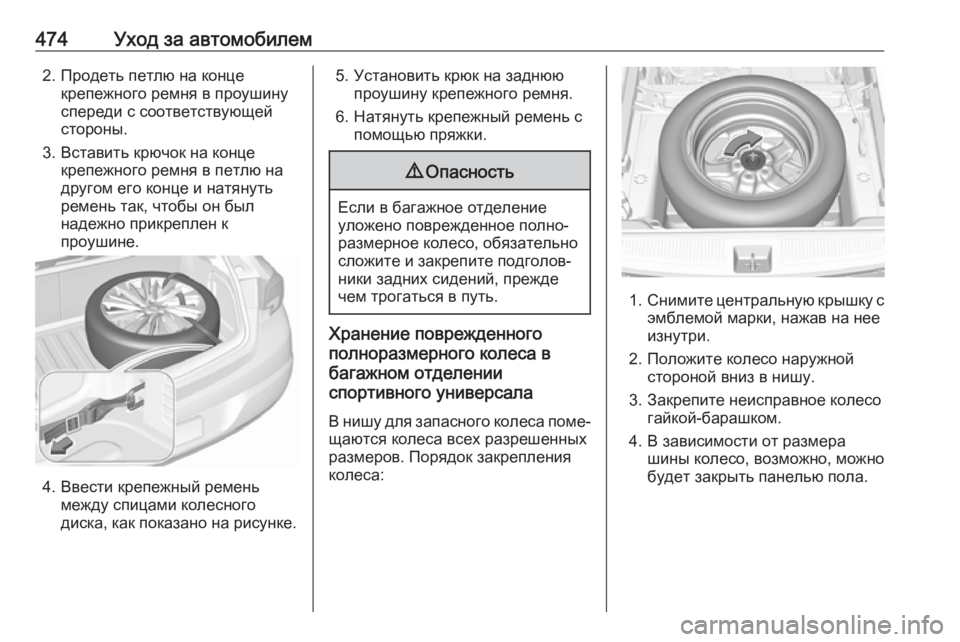

474Уход за автомобилем2. Продеть петлю на концекрепежного ремня в проушину
спереди с соответствующей
стороны.
3. Вставить крючок на конце крепежного ремня в петлю на
другом его конце и натянуть
ремень так, чтобы он был
надежно прикреплен к
проушине.
4. Ввести крепежный ремень между спицами колесного
диска, как показано на рисунке.
5. Установить крюк на заднюю проушину крепежного ремня.
6. Натянуть крепежный ремень с помощью пряжки.9 Опасность
Если в багажное отделение
уложено поврежденное полно‐
размерное колесо, обязательно
сложите и закрепите подголов‐
ники задних сидений, прежде
чем трогаться в путь.
Хранение поврежденного
полноразмерного колеса в
багажном отделении
спортивного универсала
В нишу для запасного колеса поме‐
щаются колеса всех разрешенных размеров. Порядок закрепления
колеса:
1. Снимите центральную крышку с
эмблемой марки, нажав на нее
изнутри.
2. Положите колесо наружной стороной вниз в нишу.
3. Закрепите неисправное колесо гайкой-барашком.
4. В зависимости от размера шины колесо, возможно, можно
будет закрыть панелью пола.

Уход за автомобилем475Временное запасное колесоВнимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Разрешается устанавливать
только одно временное запасное
колесо. Не превышайте скорость
80 км/ч. Повороты проходите
медленно. Не пользуйтесь таким
колесом длительное время.
В случае прокола шины заднего
колеса во время буксировки
другого автомобиля следует уста‐
новить малоразмерное запасное колесо вперед, а демонтированное
полноразмерное переднее колесо
переставить назад.
Цепи противоскольжения 3 466.
Запасное колесо с
направленным рисунком
протектора
Если возможно, колеса с шинами с
направленным рисунком протек‐
тора следует устанавливать в
соответствии с нанесенной на них
маркировкой направления враще‐
ния. Направление вращения шины
указывает символ (например,
стрелка) на боковине шины.
Для шин, вращающихся в противо‐ положном направлении, справед‐
ливо следующее:
● Ухудшается управляемость автомобиля. Неисправную
шину как можно скорее заме‐ ните или отремонтируйте и
установите на место вместо
запасного колеса.
● Особенно осторожно двигай‐ тесь по мокрым и покрытым
снегом поверхностям.Запуск от
дополнительной АКБ
Аккумуляторная батарея распола‐
гается в багажном отделении и
закрыта крышкой. В моторном
отделении имеются дополнитель‐
ные клеммы для пуска двигателя
от внешнего аккумулятора.
Если аккумуляторная батарея
автомобиля разрядилась, двига‐
тель можно запустить с помощью
вспомогательных пусковых прово‐
дов и батареи другого автомобиля.
Не запускайте двигатель от устрой‐
ства быстрой зарядки.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате

476Уход за автомобилемвзрыва аккумуляторных бата‐
рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.9 Предупреждение
Следует избегать попадания
электролита аккумуляторной
батареи в глаза, на кожу, на
ткани и на окрашенные поверх‐
ности. Электролит содержит
серную кислоту, которая может
причинить травму или привести
к смерти при непосредственном воздействии.
● Не допускайте попадания на аккумуляторную батарею авто‐мобиля искр и открытого
пламени.
● Разряженная аккумуляторная батарея автомобиля может
замерзнуть уже при темпера‐
туре около 0 °C. Перед подклю‐
чением пусковых проводов
разморозьте замерзшую акку‐
муляторную батарею.
● Работая с аккумуляторной батареей автомобиля, наде‐
вайте защитные очки и одежду.
● Используйте вспомогательную аккумуляторную батарею с
таким же номинальным напря‐
жением (12 В). Ее емкость (Ач)
должна быть не менее емкости разряженной аккумуляторной
батареи автомобиля.
● Пусковые провода должны иметь изолированные зажимы
сечением не менее 16 мм 2
(25
мм 2
для дизельных двигате‐
лей).
● Не отключайте разряженную батарею автомобиля от авто‐мобильной сети.
● Отключите лишние потреби‐ тели тока.
● Во время запуска от внешнего источника питания не накло‐
няйтесь над аккумуляторной
батареей автомобиля.
● Зажимы одного провода не должны касаться зажимов
другого провода.● При запуске от вспомогатель‐ ной батареи автомобили не
должны касаться друг друга.
● Включите стояночный тормоз, установите механическую
коробку передач в нейтраль‐ ное положение, а автоматиче‐
скую коробку передач на Р.
● Снимите защитную крышку положительного полюсного
вывода АКБ в моторном отсеке на вашем автомобиле и на
автомобиле, от которого будет
производиться пуск.

Уход за автомобилем477Порядок подключения проводов:1. Подключите красный провод к "положительной" клемме вспо‐
могательной аккумуляторной
батареи.
2. Другой конец красного провода подключите к положительному
полюсному выводу АКБ вашего
автомобиля, расположенному в моторном отделении рядом с
блоком предохранителей.
3. Подключите черный провод к "отрицательной" клемме вспо‐
могательной аккумуляторной
батареи.
4. Другой конец черного провода подключите к точке соединенияна массу в моторном отделениивашего автомобиля.
Проложите провода таким
образом, чтобы они не касались
вращающихся деталей в моторном
отсеке.
Для запуска двигателя: 1. Запустить двигатель автомо‐ биля, используемого в качестве"донора".2. Через пять минут запустите двигатель другого автомобиля.Стартер можно включать не
более чем на 15 секунд и с
интервалом в одну минуту.
3. Дайте обоим двигателям с подключенными проводами
поработать примерно три
минуты на холостом ходу.
4. На автомобиле с разряженной АКБ включите потребители
тока (например, фары, обогрев
заднего стекла).
5. Отключение проводов произво‐
дить в обратном порядке.Буксировка
Буксировка автомобиля
Вставьте отвертку в прорезь в
нижней части колпачка. Освобо‐
дить колпачок, аккуратно сдвинув
отвертку вниз.
Буксировочная проушина хранится
в комплекте инструментов 3 456.

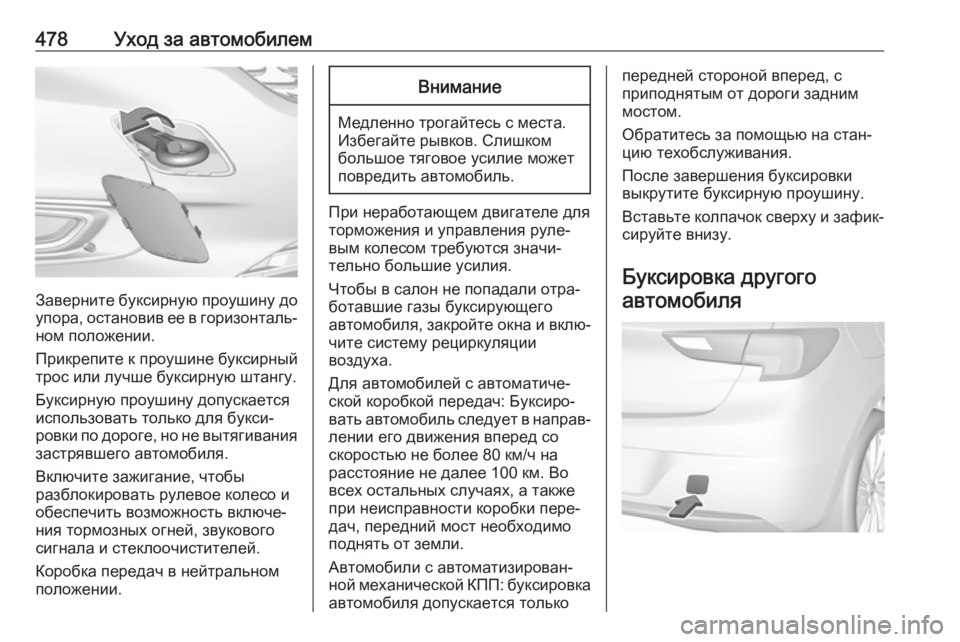

478Уход за автомобилем
Заверните буксирную проушину до
упора, остановив ее в горизонталь‐ ном положении.
Прикрепите к проушине буксирный
трос или лучше буксирную штангу.
Буксирную проушину допускается
использовать только для букси‐
ровки по дороге, но не вытягивания застрявшего автомобиля.
Включите зажигание, чтобы
разблокировать рулевое колесо и
обеспечить возможность включе‐
ния тормозных огней, звукового
сигнала и стеклоочистителей.
Коробка передач в нейтральном
положении.
Внимание
Медленно трогайтесь с места.
Избегайте рывков. Слишком
большое тяговое усилие может
повредить автомобиль.
При неработающем двигателе для
торможения и управления руле‐
вым колесом требуются значи‐
тельно большие усилия.
Чтобы в салон не попадали отра‐
ботавшие газы буксирующего
автомобиля, закройте окна и вклю‐
чите систему рециркуляции
воздуха.
Для автомобилей с автоматиче‐
ской коробкой передач: Буксиро‐
вать автомобиль следует в направ‐ лении его движения вперед со
скоростью не более 80 км/ч на
расстояние не далее 100 км. Во
всех остальных случаях, а также
при неисправности коробки пере‐
дач, передний мост необходимо
поднять от земли.
Автомобили с автоматизирован‐
ной механической КПП: буксировка
автомобиля допускается только
передней стороной вперед, с
приподнятым от дороги задним
мостом.
Обратитесь за помощью на стан‐
цию техобслуживания.
После завершения буксировки
выкрутите буксирную проушину.
Вставьте колпачок сверху и зафик‐
сируйте внизу.
Буксировка другого
автомобиля
