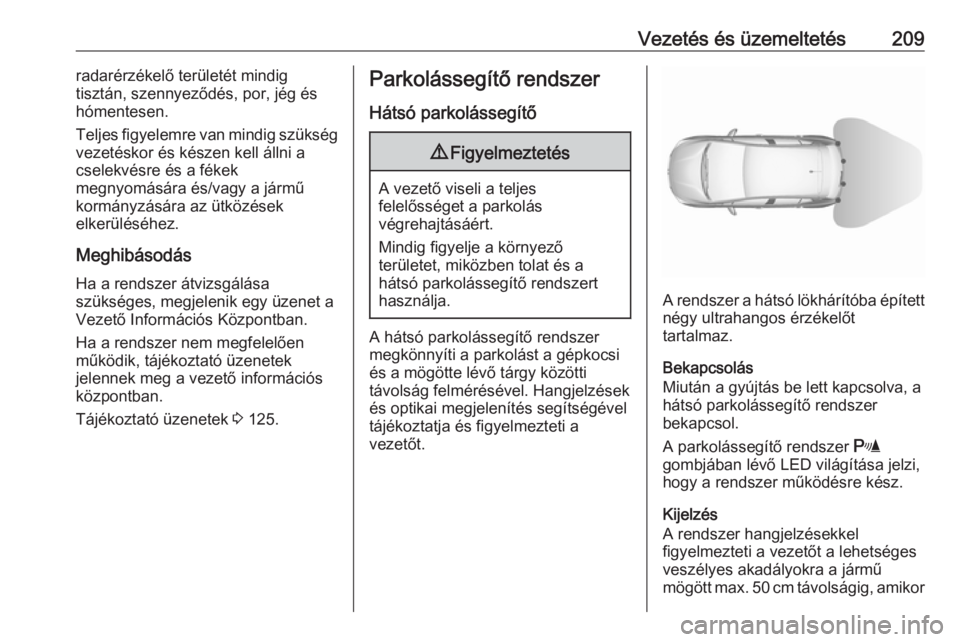

Vezetés és üzemeltetés209radarérzékelő területét mindig
tisztán, szennyeződés, por, jég és
hómentesen.
Teljes figyelemre van mindig szükség
vezetéskor és készen kell állni a
cselekvésre és a fékek
megnyomására és/vagy a jármű
kormányzására az ütközések
elkerüléséhez.
Meghibásodás
Ha a rendszer átvizsgálása
szükséges, megjelenik egy üzenet a
Vezető Információs Központban.
Ha a rendszer nem megfelelően
működik, tájékoztató üzenetek
jelennek meg a vezető információs
központban.
Tájékoztató üzenetek 3 125.Parkolássegítő rendszer
Hátsó parkolássegítő9 Figyelmeztetés
A vezető viseli a teljes
felelősséget a parkolás
végrehajtásáért.
Mindig figyelje a környező
területet, miközben tolat és a
hátsó parkolássegítő rendszert
használja.
A hátsó parkolássegítő rendszer
megkönnyíti a parkolást a gépkocsi
és a mögötte lévő tárgy közötti
távolság felmérésével. Hangjelzések
és optikai megjelenítés segítségével
tájékoztatja és figyelmezteti a
vezetőt.
A rendszer a hátsó lökhárítóba épített négy ultrahangos érzékelőt
tartalmaz.
Bekapcsolás
Miután a gyújtás be lett kapcsolva, a
hátsó parkolássegítő rendszer
bekapcsol.
A parkolássegítő rendszer r
gombjában lévő LED világítása jelzi,
hogy a rendszer működésre kész.
Kijelzés
A rendszer hangjelzésekkel
figyelmezteti a vezetőt a lehetséges
veszélyes akadályokra a jármű
mögött max. 50 cm távolságig, amikor

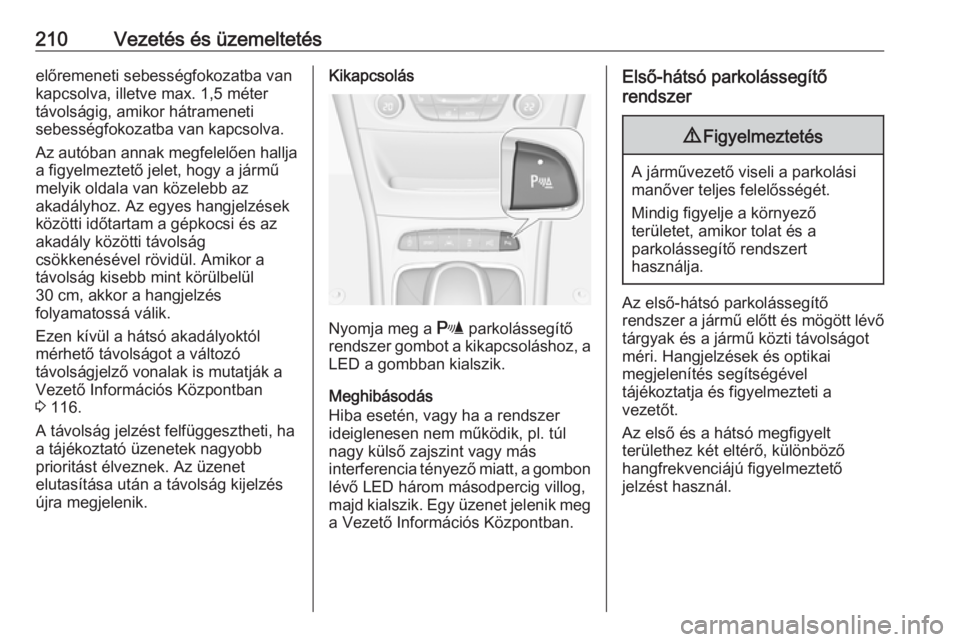

210Vezetés és üzemeltetéselőremeneti sebességfokozatba vankapcsolva, illetve max. 1,5 méter
távolságig, amikor hátrameneti
sebességfokozatba van kapcsolva.
Az autóban annak megfelelően hallja a figyelmeztető jelet, hogy a járműmelyik oldala van közelebb az
akadályhoz. Az egyes hangjelzések
közötti időtartam a gépkocsi és az
akadály közötti távolság
csökkenésével rövidül. Amikor a
távolság kisebb mint körülbelül
30 cm, akkor a hangjelzés
folyamatossá válik.
Ezen kívül a hátsó akadályoktól
mérhető távolságot a változó
távolságjelző vonalak is mutatják a
Vezető Információs Központban
3 116.
A távolság jelzést felfüggesztheti, ha
a tájékoztató üzenetek nagyobb
prioritást élveznek. Az üzenet
elutasítása után a távolság kijelzés
újra megjelenik.Kikapcsolás
Nyomja meg a r parkolássegítő
rendszer gombot a kikapcsoláshoz, a LED a gombban kialszik.
Meghibásodás
Hiba esetén, vagy ha a rendszer
ideiglenesen nem működik, pl. túl
nagy külső zajszint vagy más
interferencia tényező miatt, a gombon
lévő LED három másodpercig villog,
majd kialszik. Egy üzenet jelenik meg
a Vezető Információs Központban.
Első-hátsó parkolássegítő
rendszer9 Figyelmeztetés
A járművezető viseli a parkolási
manőver teljes felelősségét.
Mindig figyelje a környező
területet, amikor tolat és a
parkolássegítő rendszert
használja.
Az első-hátsó parkolássegítő
rendszer a jármű előtt és mögött lévő
tárgyak és a jármű közti távolságot
méri. Hangjelzések és optikai
megjelenítés segítségével
tájékoztatja és figyelmezteti a
vezetőt.
Az első és a hátsó megfigyelt
területhez két eltérő, különböző
hangfrekvenciájú figyelmeztető
jelzést használ.

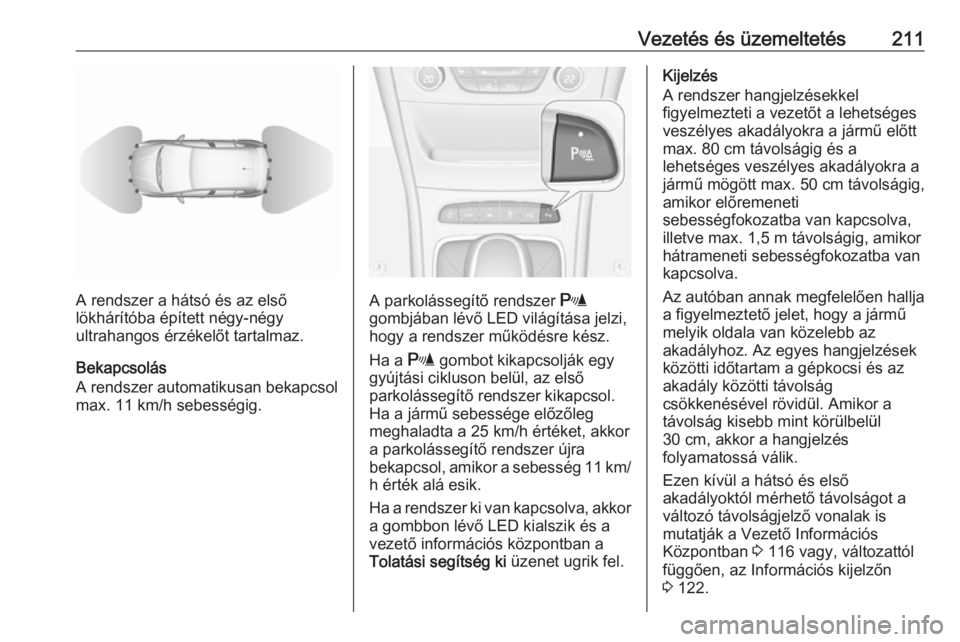

Vezetés és üzemeltetés211
A rendszer a hátsó és az első
lökhárítóba épített négy-négy
ultrahangos érzékelőt tartalmaz.
Bekapcsolás
A rendszer automatikusan bekapcsol
max. 11 km/h sebességig.A parkolássegítő rendszer r
gombjában lévő LED világítása jelzi,
hogy a rendszer működésre kész.
Ha a r gombot kikapcsolják egy
gyújtási cikluson belül, az első
parkolássegítő rendszer kikapcsol.
Ha a jármű sebessége előzőleg
meghaladta a 25 km/h értéket, akkor
a parkolássegítő rendszer újra
bekapcsol, amikor a sebesség 11 km/ h érték alá esik.
Ha a rendszer ki van kapcsolva, akkor
a gombbon lévő LED kialszik és a
vezető információs központban a
Tolatási segítség ki üzenet ugrik fel.
Kijelzés
A rendszer hangjelzésekkel
figyelmezteti a vezetőt a lehetséges
veszélyes akadályokra a jármű előtt
max. 80 cm távolságig és a
lehetséges veszélyes akadályokra a
jármű mögött max. 50 cm távolságig,
amikor előremeneti
sebességfokozatba van kapcsolva,
illetve max. 1,5 m távolságig, amikor
hátrameneti sebességfokozatba van
kapcsolva.
Az autóban annak megfelelően hallja a figyelmeztető jelet, hogy a jármű
melyik oldala van közelebb az
akadályhoz. Az egyes hangjelzések
közötti időtartam a gépkocsi és az
akadály közötti távolság
csökkenésével rövidül. Amikor a
távolság kisebb mint körülbelül
30 cm, akkor a hangjelzés
folyamatossá válik.
Ezen kívül a hátsó és első
akadályoktól mérhető távolságot a
változó távolságjelző vonalak is
mutatják a Vezető Információs
Központban 3 116 vagy, változattól
függően, az Információs kijelzőn
3 122.

212Vezetés és üzemeltetés

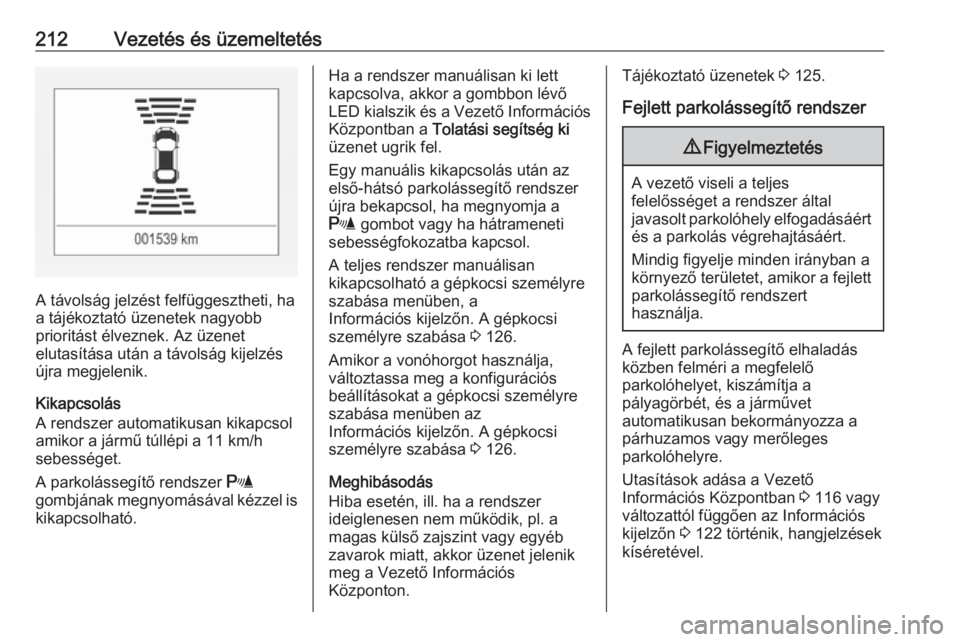

A távolság jelzést felfüggesztheti, ha
a tájékoztató üzenetek nagyobb
prioritást élveznek. Az üzenet
elutasítása után a távolság kijelzés
újra megjelenik.
Kikapcsolás
A rendszer automatikusan kikapcsol
amikor a jármű túllépi a 11 km/h
sebességet.
A parkolássegítő rendszer r
gombjának megnyomásával kézzel is
kikapcsolható.
Ha a rendszer manuálisan ki lett
kapcsolva, akkor a gombbon lévő
LED kialszik és a Vezető Információs
Központban a Tolatási segítség ki
üzenet ugrik fel.
Egy manuális kikapcsolás után az
első-hátsó parkolássegítő rendszer
újra bekapcsol, ha megnyomja a
r gombot vagy ha hátrameneti
sebességfokozatba kapcsol.
A teljes rendszer manuálisan
kikapcsolható a gépkocsi személyre
szabása menüben, a
Információs kijelzőn. A gépkocsi
személyre szabása 3 126.
Amikor a vonóhorgot használja,
változtassa meg a konfigurációs
beállításokat a gépkocsi személyre
szabása menüben az
Információs kijelzőn. A gépkocsi
személyre szabása 3 126.
Meghibásodás
Hiba esetén, ill. ha a rendszer
ideiglenesen nem működik, pl. a
magas külső zajszint vagy egyéb
zavarok miatt, akkor üzenet jelenik
meg a Vezető Információs
Központon.Tájékoztató üzenetek 3 125.
Fejlett parkolássegítő rendszer9 Figyelmeztetés
A vezető viseli a teljes
felelősséget a rendszer által
javasolt parkolóhely elfogadásáért és a parkolás végrehajtásáért.
Mindig figyelje minden irányban a
környező területet, amikor a fejlett parkolássegítő rendszert
használja.
A fejlett parkolássegítő elhaladás
közben felméri a megfelelő
parkolóhelyet, kiszámítja a
pályagörbét, és a járművet
automatikusan bekormányozza a párhuzamos vagy merőleges
parkolóhelyre.
Utasítások adása a Vezető
Információs Központban 3 116 vagy
változattól függően az Információs
kijelzőn 3 122 történik, hangjelzések
kíséretével.

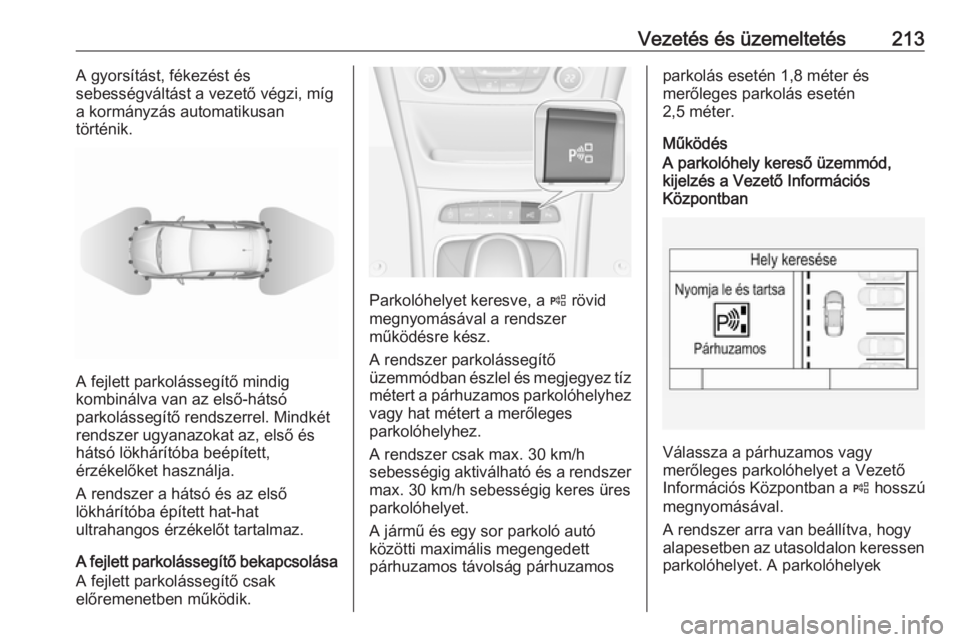

Vezetés és üzemeltetés213A gyorsítást, fékezést és
sebességváltást a vezető végzi, míg
a kormányzás automatikusan
történik.
A fejlett parkolássegítő mindig
kombinálva van az első-hátsó
parkolássegítő rendszerrel. Mindkét
rendszer ugyanazokat az, első és
hátsó lökhárítóba beépített,
érzékelőket használja.
A rendszer a hátsó és az első
lökhárítóba épített hat-hat
ultrahangos érzékelőt tartalmaz.
A fejlett parkolássegítő bekapcsolása A fejlett parkolássegítő csak
előremenetben működik.
Parkolóhelyet keresve, a ( rövid
megnyomásával a rendszer
működésre kész.
A rendszer parkolássegítő
üzemmódban észlel és megjegyez tíz métert a párhuzamos parkolóhelyhez
vagy hat métert a merőleges
parkolóhelyhez.
A rendszer csak max. 30 km/h
sebességig aktiválható és a rendszer
max. 30 km/h sebességig keres üres
parkolóhelyet.
A jármű és egy sor parkoló autó
közötti maximális megengedett
párhuzamos távolság párhuzamos
parkolás esetén 1,8 méter és
merőleges parkolás esetén
2,5 méter.
MűködésA parkolóhely kereső üzemmód,
kijelzés a Vezető Információs
Központban
Válassza a párhuzamos vagy
merőleges parkolóhelyet a Vezető
Információs Központban a ( hosszú
megnyomásával.
A rendszer arra van beállítva, hogy
alapesetben az utasoldalon keressen parkolóhelyet. A parkolóhelyek

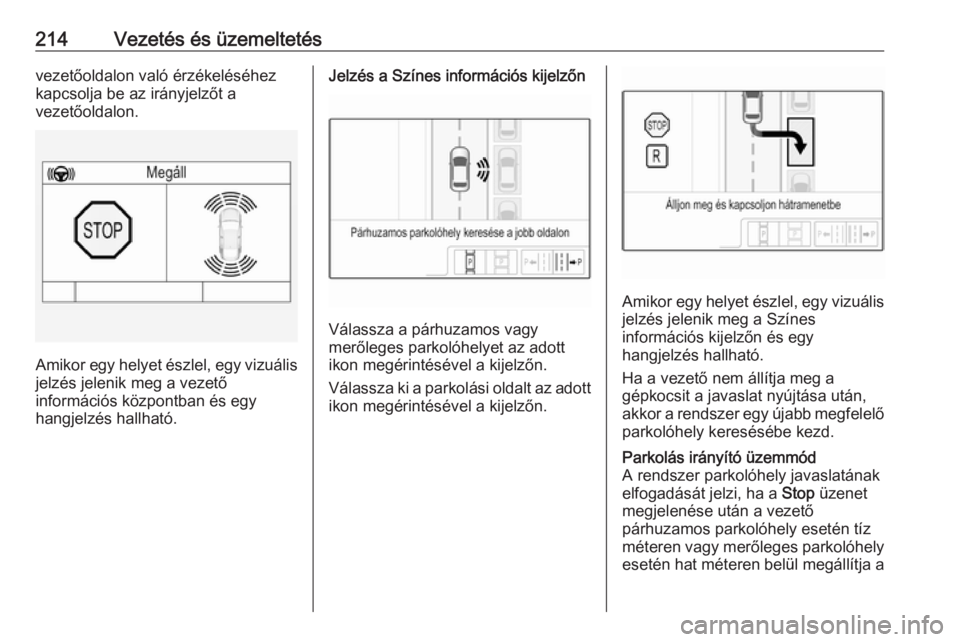

214Vezetés és üzemeltetésvezetőoldalon való érzékeléséhez
kapcsolja be az irányjelzőt a
vezetőoldalon.
Amikor egy helyet észlel, egy vizuális jelzés jelenik meg a vezető
információs központban és egy
hangjelzés hallható.
Jelzés a Színes információs kijelzőn
Válassza a párhuzamos vagy
merőleges parkolóhelyet az adott ikon megérintésével a kijelzőn.
Válassza ki a parkolási oldalt az adott ikon megérintésével a kijelzőn.
Amikor egy helyet észlel, egy vizuálisjelzés jelenik meg a Színes
információs kijelzőn és egy
hangjelzés hallható.
Ha a vezető nem állítja meg a
gépkocsit a javaslat nyújtása után,
akkor a rendszer egy újabb megfelelő
parkolóhely keresésébe kezd.
Parkolás irányító üzemmód
A rendszer parkolóhely javaslatának
elfogadását jelzi, ha a Stop üzenet
megjelenése után a vezető
párhuzamos parkolóhely esetén tíz
méteren vagy merőleges parkolóhely esetén hat méteren belül megállítja a

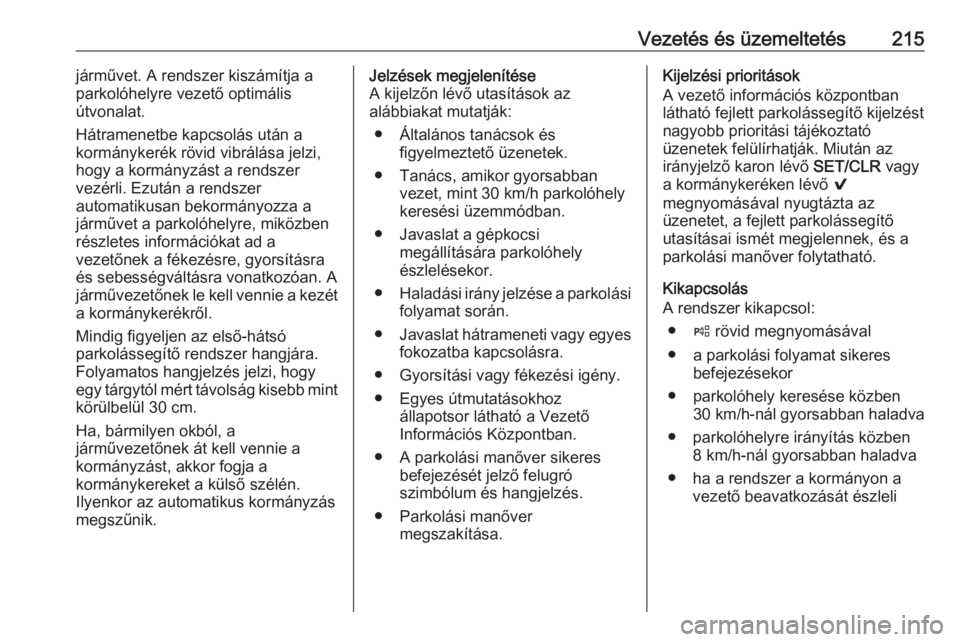

Vezetés és üzemeltetés215járművet. A rendszer kiszámítja a
parkolóhelyre vezető optimális
útvonalat.
Hátramenetbe kapcsolás után a
kormánykerék rövid vibrálása jelzi, hogy a kormányzást a rendszer
vezérli. Ezután a rendszer
automatikusan bekormányozza a
járművet a parkolóhelyre, miközben
részletes információkat ad a
vezetőnek a fékezésre, gyorsításra
és sebességváltásra vonatkozóan. A
járművezetőnek le kell vennie a kezét
a kormánykerékről.
Mindig figyeljen az első-hátsó
parkolássegítő rendszer hangjára.
Folyamatos hangjelzés jelzi, hogy
egy tárgytól mért távolság kisebb mint
körülbelül 30 cm.
Ha, bármilyen okból, a
járművezetőnek át kell vennie a
kormányzást, akkor fogja a
kormánykereket a külső szélén.
Ilyenkor az automatikus kormányzás
megszűnik.Jelzések megjelenítése
A kijelzőn lévő utasítások az
alábbiakat mutatják:
● Általános tanácsok és figyelmeztető üzenetek.
● Tanács, amikor gyorsabban vezet, mint 30 km/h parkolóhely
keresési üzemmódban.
● Javaslat a gépkocsi megállítására parkolóhely
észlelésekor.
● Haladási irány jelzése a parkolási
folyamat során.
● Javaslat hátrameneti vagy egyes
fokozatba kapcsolásra.
● Gyorsítási vagy fékezési igény.
● Egyes útmutatásokhoz állapotsor látható a Vezető
Információs Központban.
● A parkolási manőver sikeres befejezését jelző felugró
szimbólum és hangjelzés.
● Parkolási manőver megszakítása.Kijelzési prioritások
A vezető információs központban látható fejlett parkolássegítő kijelzést
nagyobb prioritási tájékoztató
üzenetek felülírhatják. Miután az
irányjelző karon lévő SET/CLR vagy
a kormánykeréken lévő 9
megnyomásával nyugtázta az
üzenetet, a fejlett parkolássegítő
utasításai ismét megjelennek, és a
parkolási manőver folytatható.
Kikapcsolás
A rendszer kikapcsol:
● ( rövid megnyomásával
● a parkolási folyamat sikeres befejezésekor
● parkolóhely keresése közben 30 km/h -nál gyorsabban haladva
● parkolóhelyre irányítás közben 8 km/h-nál gyorsabban haladva
● ha a rendszer a kormányon a vezető beavatkozását észleli

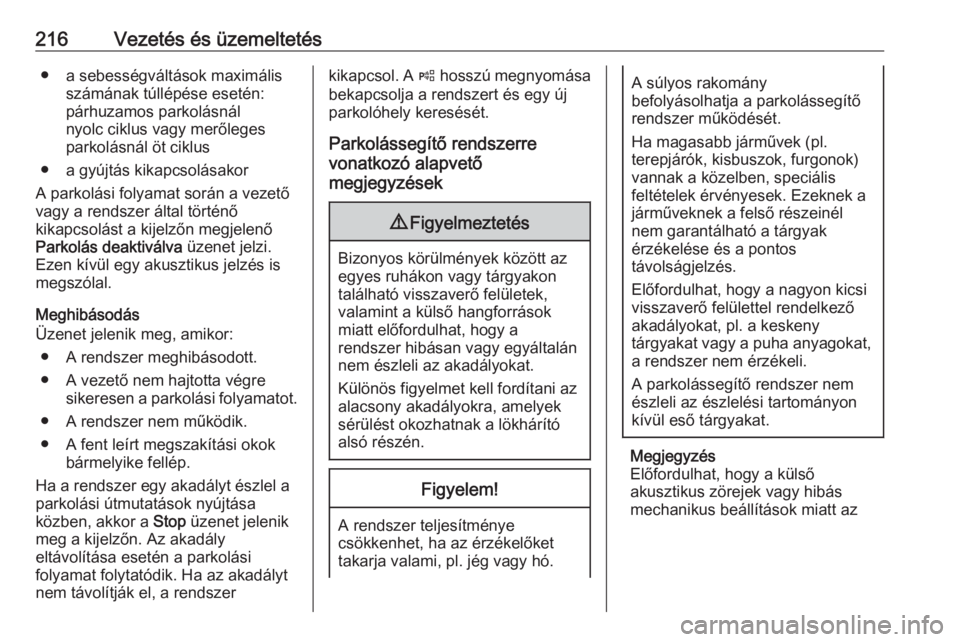

216Vezetés és üzemeltetés● a sebességváltások maximálisszámának túllépése esetén:
párhuzamos parkolásnál
nyolc ciklus vagy merőleges
parkolásnál öt ciklus
● a gyújtás kikapcsolásakor
A parkolási folyamat során a vezető
vagy a rendszer által történő
kikapcsolást a kijelzőn megjelenő
Parkolás deaktiválva üzenet jelzi.
Ezen kívül egy akusztikus jelzés is
megszólal.
Meghibásodás
Üzenet jelenik meg, amikor:
● A rendszer meghibásodott.
● A vezető nem hajtotta végre sikeresen a parkolási folyamatot.
● A rendszer nem működik.
● A fent leírt megszakítási okok bármelyike fellép.
Ha a rendszer egy akadályt észlel a
parkolási útmutatások nyújtása
közben, akkor a Stop üzenet jelenik
meg a kijelzőn. Az akadály
eltávolítása esetén a parkolási
folyamat folytatódik. Ha az akadályt
nem távolítják el, a rendszerkikapcsol. A ( hosszú megnyomása
bekapcsolja a rendszert és egy új
parkolóhely keresését.
Parkolássegítő rendszerre
vonatkozó alapvető
megjegyzések9 Figyelmeztetés
Bizonyos körülmények között az
egyes ruhákon vagy tárgyakon
található visszaverő felületek,
valamint a külső hangforrások
miatt előfordulhat, hogy a
rendszer hibásan vagy egyáltalán
nem észleli az akadályokat.
Különös figyelmet kell fordítani az
alacsony akadályokra, amelyek
sérülést okozhatnak a lökhárító
alsó részén.
Figyelem!
A rendszer teljesítménye csökkenhet, ha az érzékelőket
takarja valami, pl. jég vagy hó.
A súlyos rakomány
befolyásolhatja a parkolássegítő
rendszer működését.
Ha magasabb járművek (pl.
terepjárók, kisbuszok, furgonok) vannak a közelben, speciális
feltételek érvényesek. Ezeknek a
járműveknek a felső részeinél
nem garantálható a tárgyak
érzékelése és a pontos
távolságjelzés.
Előfordulhat, hogy a nagyon kicsi
visszaverő felülettel rendelkező
akadályokat, pl. a keskeny
tárgyakat vagy a puha anyagokat, a rendszer nem érzékeli.
A parkolássegítő rendszer nem
észleli az észlelési tartományon
kívül eső tárgyakat.
Megjegyzés
Előfordulhat, hogy a külső
akusztikus zörejek vagy hibás
mechanikus beállítások miatt az

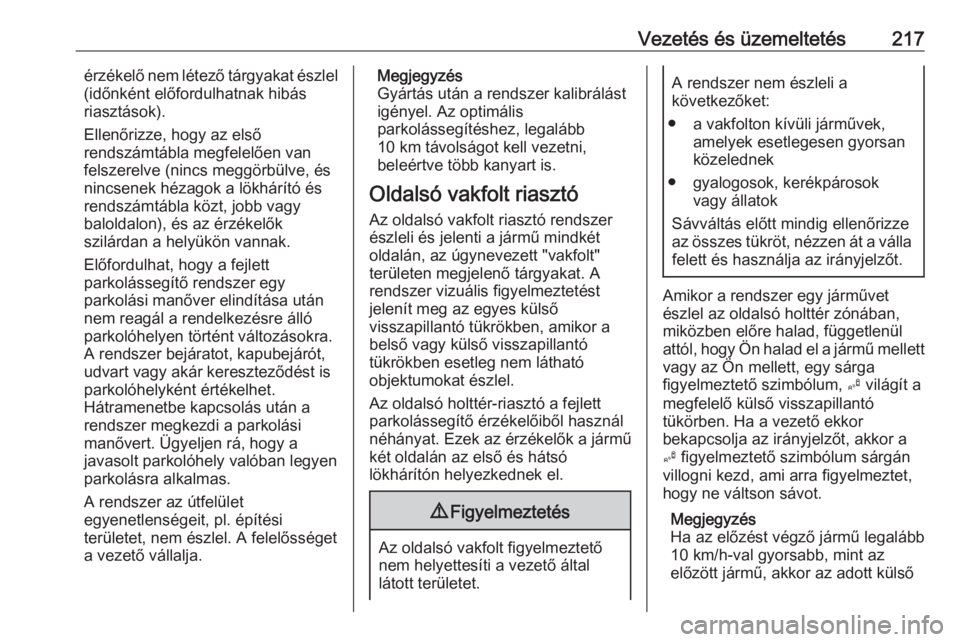

Vezetés és üzemeltetés217érzékelő nem létező tárgyakat észlel
(időnként előfordulhatnak hibás
riasztások).
Ellenőrizze, hogy az első
rendszámtábla megfelelően van
felszerelve (nincs meggörbülve, és
nincsenek hézagok a lökhárító és
rendszámtábla közt, jobb vagy
baloldalon), és az érzékelők
szilárdan a helyükön vannak.
Előfordulhat, hogy a fejlett
parkolássegítő rendszer egy
parkolási manőver elindítása után nem reagál a rendelkezésre álló
parkolóhelyen történt változásokra.
A rendszer bejáratot, kapubejárót,
udvart vagy akár kereszteződést is
parkolóhelyként értékelhet.
Hátramenetbe kapcsolás után a
rendszer megkezdi a parkolási
manővert. Ügyeljen rá, hogy a
javasolt parkolóhely valóban legyen
parkolásra alkalmas.
A rendszer az útfelület
egyenetlenségeit, pl. építési
területet, nem észlel. A felelősséget a vezető vállalja.Megjegyzés
Gyártás után a rendszer kalibrálást
igényel. Az optimális
parkolássegítéshez, legalább
10 km távolságot kell vezetni,
beleértve több kanyart is.
Oldalsó vakfolt riasztó Az oldalsó vakfolt riasztó rendszer
észleli és jelenti a jármű mindkét oldalán, az úgynevezett "vakfolt"
területen megjelenő tárgyakat. A
rendszer vizuális figyelmeztetést
jelenít meg az egyes külső
visszapillantó tükrökben, amikor a
belső vagy külső visszapillantó
tükrökben esetleg nem látható
objektumokat észlel.
Az oldalsó holttér-riasztó a fejlett
parkolássegítő érzékelőiből használ
néhányat. Ezek az érzékelők a jármű két oldalán az első és hátsó
lökhárítón helyezkednek el.9 Figyelmeztetés
Az oldalsó vakfolt figyelmeztető
nem helyettesíti a vezető által
látott területet.
A rendszer nem észleli a
következőket:
● a vakfolton kívüli járművek, amelyek esetlegesen gyorsan
közelednek
● gyalogosok, kerékpárosok vagy állatok
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelzőt.
Amikor a rendszer egy járművet
észlel az oldalsó holttér zónában,
miközben előre halad, függetlenül
attól, hogy Ön halad el a jármű mellett
vagy az Ön mellett, egy sárga
figyelmeztető szimbólum, B világít a
megfelelő külső visszapillantó
tükörben. Ha a vezető ekkor
bekapcsolja az irányjelzőt, akkor a
B figyelmeztető szimbólum sárgán
villogni kezd, ami arra figyelmeztet,
hogy ne váltson sávot.
Megjegyzés
Ha az előzést végző jármű legalább
10 km/h-val gyorsabb, mint az
előzött jármű, akkor az adott külső

218Vezetés és üzemeltetésvisszapillantó tükörben lehet, hogy
nem világít a B figyelmeztető
szimbólum.
Az oldalsó holttér-figyelmeztető
10 km/h és 140 km/h sebesség között aktív. 140 km/h sebességnél
gyorsabb haladás esetén a rendszer
kikapcsol, amit mindkét külső
tükörben a gyengén világító B
szimbólum jelez. A sebesség
csökkentésével a figyelmeztető
szimbólum kialszik. Ha a rendszer
ezután járművet észlel a vakzónában,
a(z) B figyelmeztető szimbólumok a
megfelelő oldalon, a normál módon
kigyulladnak.
A jármű elindításakor mindkét külső
visszapillantó tükör kijelzője rövid
időre világít, hogy jelezze a rendszer
működését.
A rendszer bekapcsolható vagy
kikapcsolható az információs
kijelzőn, a gépkocsi személyre
szabása részben 3 126.
A kikapcsolást a vezető információs
központban megjelenő üzenet jelzi.
Észlelési zónák
Az észlelési zónák a hátsó
lökhárítónál kezdődnek és kb.
három méter kiterjedésűek hátrafelé
és oldalirányba. A zóna magassága a
talaj felett kb. fél méter és két méter
között van.
Az oldalsó holttér-riasztó úgy került
kialakításra, hogy ne vegye
figyelembe az álló tárgyakat, mint pl.
a szalagkorlátokat, oszlopokat,
járdaszegélyeket, falakat és
oszlopokat. A parkoló vagy szembe jövő járművek nem kerülnek
észlelésre.Meghibásodás
Normális körülmények között néhaelőfordul a téves riasztás, aminek az
esélye megnő nedves körülmények
között.
Az oldalsó vakfolt riasztó nem
működik, amikor a hátsó lökhárító bal
vagy jobb oldali sarka sárral, kosszal,
hóval, jéggel, iszappal borított, illetve
erős zivatar esetén. Tisztítási
útmutató 3 284.
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, akkor
a szimbólumok a tükrökben
folyamatosan világítanak és egy üzenet jelenik meg a Vezető
Információs Központban. Kérjen
segítséget egy szerviztől.
Visszapillantó kamera
A tolatókamera segíti a vezetőt
tolatás közben, oly módon, hogy
megjeleníti a jármű mögötti területet.
A kamera képét a színes információs
kijelző jeleníti meg.
