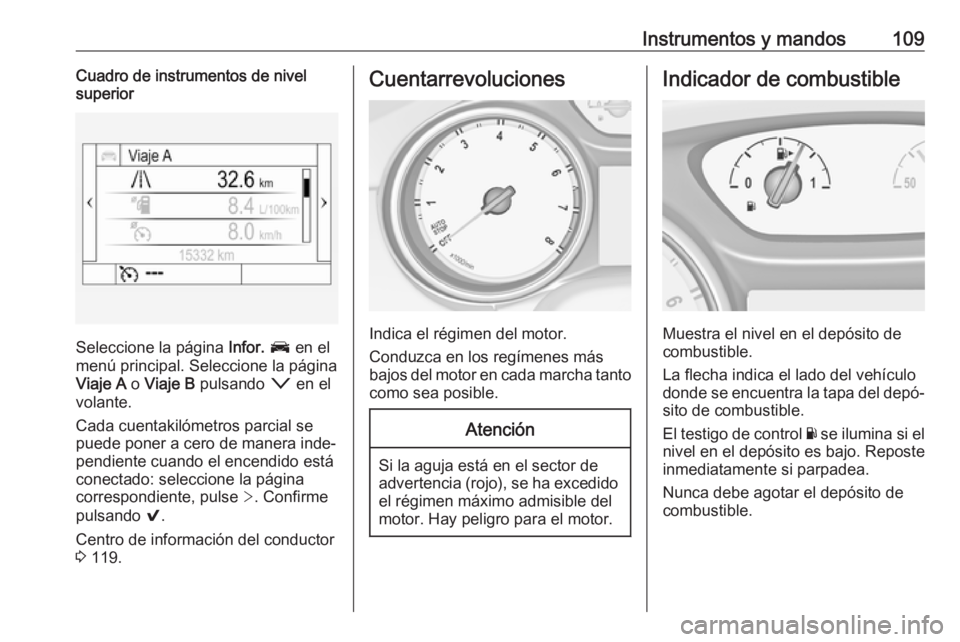

Instrumentos y mandos109Cuadro de instrumentos de nivel
superior
Seleccione la página Infor. J en el
menú principal. Seleccione la página
Viaje A o Viaje B pulsando o en el
volante.
Cada cuentakilómetros parcial se
puede poner a cero de manera inde‐
pendiente cuando el encendido está
conectado: seleccione la página correspondiente, pulse >. Confirme
pulsando 9.
Centro de información del conductor
3 119.
Cuentarrevoluciones
Indica el régimen del motor.
Conduzca en los regímenes más
bajos del motor en cada marcha tanto como sea posible.
Atención
Si la aguja está en el sector de
advertencia (rojo), se ha excedido el régimen máximo admisible delmotor. Hay peligro para el motor.
Indicador de combustible
Muestra el nivel en el depósito de
combustible.
La flecha indica el lado del vehículo
donde se encuentra la tapa del depó‐
sito de combustible.
El testigo de control Y se ilumina si el
nivel en el depósito es bajo. Reposte
inmediatamente si parpadea.
Nunca debe agotar el depósito de
combustible.

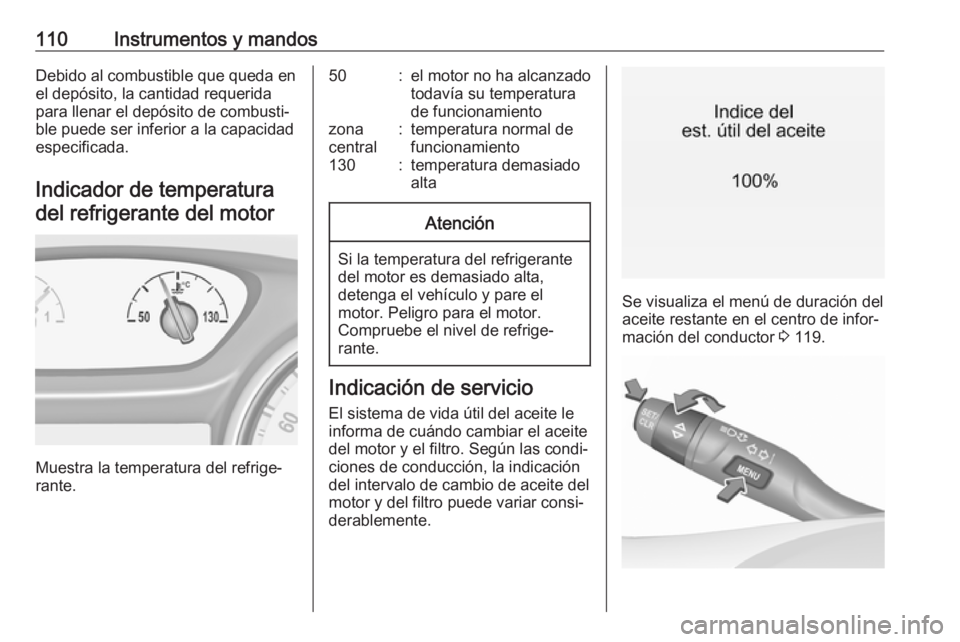

110Instrumentos y mandosDebido al combustible que queda en
el depósito, la cantidad requerida
para llenar el depósito de combusti‐
ble puede ser inferior a la capacidad
especificada.
Indicador de temperatura del refrigerante del motor
Muestra la temperatura del refrige‐
rante.
50:el motor no ha alcanzado
todavía su temperatura
de funcionamientozona
central:temperatura normal de
funcionamiento130:temperatura demasiado
altaAtención
Si la temperatura del refrigerante
del motor es demasiado alta,
detenga el vehículo y pare el
motor. Peligro para el motor.
Compruebe el nivel de refrige‐
rante.
Indicación de servicio
El sistema de vida útil del aceite le
informa de cuándo cambiar el aceite
del motor y el filtro. Según las condi‐
ciones de conducción, la indicación
del intervalo de cambio de aceite del motor y del filtro puede variar consi‐
derablemente.
Se visualiza el menú de duración del aceite restante en el centro de infor‐ mación del conductor 3 119.

Instrumentos y mandos111En la pantalla de nivel intermedio
seleccione el menú Configuración
pulsando MENU en la palanca del
intermitente. Gire la rueda de ajuste
para seleccionar la página Indice del
est. útil del aceite .
En la pantalla de nivel superior selec‐
cione el menú Infor. pulsando p en el
volante. Pulse P para seleccionar la
página Indice del est. útil del aceite .
La duración del aceite restante se indica en porcentaje.
Restaurar
En la pantalla de nivel intermedio pulse SET/CLR de la palanca del
intermitente durante varios segundos para restaurar. El encendido tiene
que estar conectado pero el motor parado.
En la pantalla de nivel intermedio
pulse > en el volante para abrir la
subcarpeta. Seleccione Reiniciar y
confirme pulsando 9 durante varios
segundos. El encendido tiene que
estar conectado pero el motor
parado.
Para que el sistema funcione correc‐
tamente, se debe reiniciar cada vez
que se cambie el aceite del motor.
Recurra a la ayuda de un taller.
Próximo servicio
Cuando el sistema calcula que la vida
útil del aceite del motor ha dismi‐
nuido, aparece Cambie pronto el
aceite del motor en el centro de infor‐
mación del conductor. Acuda a un taller para cambiar el aceite del motory el filtro en el plazo de una semana
o cuando haya recorrido 500 km (lo que ocurra primero).
Información de servicio 3 295.
Testigos de control
Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para
todas las versiones de cuadros de
instrumentos. La posición de los testi‐ gos de control puede variar en
función del equipamiento del
vehículo. Al conectar el encendido,
se iluminarán brevemente la mayoría
de los testigos de control a modo de
prueba funcional.
Los colores de los testigos de control significan lo siguiente:Rojo:Peligro, recordatorio
importanteAmarillo:Aviso, información, averíaVerde:Confirmación de
activaciónAzul:Confirmación de
activaciónBlanco:Confirmación de
activación

112Instrumentos y mandosVéanse todos los testigos de control
en los cuadros de instrumentos
distintos 3 104.
Intermitentes O se enciende o parpadea en verde.
Se enciende un instante Las luces de estacionamiento están
encendidas.
Parpadea
Se activan los intermitentes o las
luces de emergencia.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente,
fallo de un intermitente del remolque.
Sustitución de bombillas 3 251, Fusi‐
bles 3 262.
Intermitentes 3 148.Recordatorio del cinturón
de seguridad
Recordatorio del cinturón de
seguridad en los asientos
delanteros
X para el asiento del acompañante,
se enciende o parpadea en rojo en el
cuadro de instrumentos.
k para el asiento del acompañante,
se enciende o parpadea en rojo en la consola del techo cuando el asiento
está ocupado.
Se enciende
Después de conectar el encendido,
hasta que se abroche el cinturón de
seguridad.
Parpadea
Después de arrancar el motor,
durante un máximo de
100 segundos o hasta que se abro‐
che el cinturón de seguridad.
Estado del cinturón de seguridad
en los asientos traseros
(vehículos con pantalla a nivel
medio)
X se enciende o parpadea en blanco
o en gris en el centro de información
del conductor, después de haber
arrancado el motor.
Se enciende en blanco
El cinturón de seguridad no está
abrochado.
Se enciende en gris
Se ha abrochado el cinturón de segu‐
ridad.
Parpadea en blanco o en gris
Se ha desabrochado el cinturón de
seguridad.
Abrocharse el cinturón de seguridad
3 59.

Instrumentos y mandos113Estado del cinturón de seguridad
en los asientos traseros
(vehículos con pantalla a nivel
superior)
X se enciende en verde o gris o
parpadea en amarillo en el centro de
información del conductor, después
de haber arrancado el motor.
Se enciende en gris
El cinturón de seguridad no está
abrochado.
Se enciende en verde
Se ha abrochado el cinturón de segu‐
ridad.
Parpadea en amarillo
Se ha desabrochado el cinturón de
seguridad.
Abrocharse el cinturón de seguridad
3 59.
Airbags y pretensores de cinturones
v se enciende en rojo.Al conectar el encendido, el testigo de
control se enciende durante unos
cuatro segundos. Si no se enciende,
no se apaga al cabo de
cuatro segundos o si se enciende durante la marcha, hay una avería en el sistema de airbags. Recurra a la
ayuda de un taller. Los airbags y los
pretensores de cinturones podrían no
dispararse en caso de accidente.
La activación de los pretensores de
cinturones o los airbags se indica
mediante la iluminación permanente
del testigo v.9 Advertencia
Haga subsanar la causa de la
avería en un taller inmediata‐
mente.
Pretensores de cinturones, sistema de airbags 3 58, 3 60.
Desactivación de los
airbags
V se enciende en amarillo.
El airbag del acompañante está acti‐ vado.
* se enciende en amarillo.
El airbag del acompañante está
desactivado.
Desactivación de los airbags 3 65.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.

114Instrumentos y mandosSi se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.
La batería del vehículo no se carga.
La refrigeración del motor puede
estar interrumpida. La unidad de
servofreno puede perder eficacia.
Recurra a la ayuda de un taller.
Testigo de averías
Z se enciende o parpadea en amari‐
llo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los
límites de emisiones permitidos.
En los motores diésel, es posible que
no se pueda realizar el proceso de
limpieza del filtro de partículas diésel.
Recurra inmediatamente a la ayuda
de un taller.Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un
taller.
Sistema de frenos y embrague
R se enciende en rojo.
El nivel del líquido del freno y embra‐ gue es demasiado bajo cuando el
freno de estacionamiento manual no
está aplicado 3 248.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina cuando se aplica el freno
de estacionamiento manual y se
conecta el encendido 3 188.
Freno de estacionamiento
eléctrico
m se enciende o parpadea en rojo.
Se enciende
El freno de estacionamiento eléctrico
está accionado 3 188.
Parpadea El freno de estacionamiento eléctrico
no está accionado o soltado por
completo. Pise el pedal del freno e
intente reiniciar el sistema soltando
primero el freno de estacionamiento
eléctrico y luego aplicándolo. Si m
sigue parpadeando, no conduzca y recurra a la ayuda de un taller.
Avería del freno de estacionamiento eléctrico
j se enciende o parpadea en amari‐
llo.
Se enciende El freno de estacionamiento eléctrico
funciona de forma defectuosa
3 188.

Instrumentos y mandos115ParpadeaEl freno de estacionamiento eléctrico
está en modo de mantenimiento.
Detenga el vehículo, accione y suelte
el freno de estacionamiento eléctrico
para su reajuste.9 Advertencia
Haga subsanar la causa de la
avería en un taller inmediata‐
mente.
Sistema antibloqueo de
frenos (ABS)
u se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido. El
sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en el sistema ABS. El sistema de frenos
del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 188.
Cambio de marchas
Cuando se recomienda cambiar a
una marcha superior o inferior para
ahorrar combustible, se indica R o
S con el número de una marcha
superior o inferior.
Distancia de seguridad
E indica el ajuste de la distancia de
seguridad de la sensibilidad de
programación de alerta para la alerta de colisión frontal usando barras de
distancia sólidas.
Alerta de colisión frontal 3 207.
Asistente de mantenimiento
de carril
a se enciende en verde o amarillo o
parpadea en amarillo.
Se enciende en verde
El sistema está conectado y listo para funcionar.Se enciende en amarillo
El sistema se aproxima a una marca
de carril detectado sin utilizar el inter‐
mitente de dicha dirección.
Parpadea en amarillo
El sistema reconoce que el carril está significativamente separado.
Asistente de mantenimiento de carril
3 230
Control electrónico de
estabilidad desactivado
n se enciende en amarillo.
El sistema está desactivado.
Control electrónico deestabilidad y sistema decontrol de tracción
b se enciende o parpadea en amari‐
llo.

116Instrumentos y mandosSe enciende
Hay una avería en el sistema. Se
puede continuar conduciendo. Sin
embargo, la estabilidad de marcha
puede empeorar dependiendo del
estado de la calzada.
Haga subsanar la causa de la avería
en un taller.
Parpadea Intervención activa del sistema.
Puede reducirse la potencia del
motor y el vehículo puede frenarse un
poco automáticamente.
Control electrónico de estabilidad
3 192 , Sistema de control de tracción
3 191.
Sistema de control de tracción desactivado
k se enciende en amarillo.
El sistema está desactivado.
Precalentamiento
! se enciende en amarillo.El precalentamiento del motor diésel
está activado. Se activa sólo si la
temperatura exterior es baja. Arran‐
que el motor cuando se apague el
indicador de control.
Sistema de control depresión de los neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende
Pérdida de presión de los neumáti‐
cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.
Parpadea
Avería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después
60 a 90 segundos, el testigo de
control permanece encendido. Recu‐ rra a un taller.
Presión de aceite del motor I se enciende en rojo.Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marchaAtención
La lubricación del motor puede
estar interrumpida. Se pueden
ocasionar daños en el motor y/o el bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga el cambio en punto muerto.
3. Abandone la carretera lo antes posible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.

Instrumentos y mandos1179Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el
volante.
Durante una parada automática
(Autostop), la unidad de servo‐
freno se mantendrá operativa.
No saque la llave hasta que el
vehículo esté parado; de lo contra‐
rio, la columna de la dirección se
podría bloquear de forma inespe‐
rada.
Compruebe el nivel de aceite antes
de recurrir a la ayuda de un taller
3 245.
Nivel de combustible bajo
Y se enciende o parpadea en amari‐
llo.
Se enciende
El nivel en el depósito de combustible es demasiado bajo.
Parpadea
Combustible agotado. Reposte inme‐
diatamente. Nunca debe agotar el
depósito.
Repostaje 3 234.
Catalizador 3 179.
Purga del sistema de combustible
diésel 3 250.
Inmovilizador d parpadea en amarillo.
Avería en el sistema del inmoviliza‐
dor. No se puede arrancar el motor.
Luces exteriores 8 se enciende en verde.
Las luces exteriores están encendi‐
das 3 141.
Luz de carretera C se enciende en azul.
Se enciende cuando está conectada
la luz de carretera o cuando se accio‐
nan las ráfagas 3 142.Asistente de luz de
carretera
f se enciende en verde.
El asistente de luz de carretera está
activado, consulte faros de LED
3 144.
Faros de LED f se enciende o parpadea en amari‐
llo.
Se enciende
Avería en el sistema.
Recurra a la ayuda de un taller.
Parpadea
El sistema ha cambiado a luz de
cruce simétrica.
El testigo de control f parpadea
durante aproximadamente
cuatro segundos después de conec‐
tar el encendido como un recordato‐
rio de faros simétricos 3 143.
Luces antiniebla > se enciende en verde.

118Instrumentos y mandosLos faros antiniebla están conecta‐
dos 3 148.
Piloto antiniebla
ø se enciende en amarillo.
El piloto antiniebla está encendido
3 149.
Regulador de velocidad
m se enciende en blanco o verde.
Se enciende en blanco El sistema está encendido.
Se enciende en verde
El regulador de velocidad está acti‐
vado. La velocidad establecida se
indica en el centro de información del
conductor.
Regulador de velocidad 3 194.
Control de velocidad adaptable
m se enciende en blanco o verde.C se ilumina en el centro de informa‐
ción del conductor.
m se enciende en blanco
El sistema está encendido.
m se enciende en verde
El control de velocidad adaptable
está activado.
Cuando el control de velocidad adap‐ table está encendido o activo, se
indica C con la velocidad establecida
en el centro de información del
conductor.
Control de velocidad adaptable
3 198.
Detectado vehículo precedente
A se enciende en verde o parpadea
en amarillo.
Se enciende en verde
Se ha detectado un vehículo prece‐
dente en el mismo carril.Se enciende en amarillo
La distancia hasta un vehículo en
movimiento que se encuentra delante es demasiado corta o al aproximarse
a otro vehículo demasiado rápido.
Control de velocidad adaptable
3 198, Alerta de colisión frontal
3 207.
Detectado vehículo precedente
A se enciende en verde o parpadea
en amarillo.
Se enciende en verde
Se ha detectado un vehículo prece‐
dente en el mismo carril.
Se enciende en amarillo
La distancia hasta un vehículo en
movimiento que se encuentra delante es demasiado corta o al aproximarse
a otro vehículo demasiado rápido.
Alerta de colisión frontal 3 207.
