OPEL ASTRA K 2017 Manual de Instrucciones (in Spanish)

Portaobjetos79
Los respaldos estarán bien
enclavados cuando no se vean
ninguna de las marcas rojas de
ambos lados, cerca de la palanca de desbloqueo.
9 Advertencia
Antes de conducir, asegúrese de
que los respaldos bloqueados
firmemente en su posición. Si no
lo hace, se pueden producir lesio‐ nes personales o daños en la
carga o el vehículo en caso de
frenazo brusco o colisión.
El cinturón de seguridad del asiento
central podría bloquearse si el
respaldo se endereza demasiado
rápidamente. Para desbloquear el
retractor, introduzca el cinturón de
seguridad o tire de él unos
20 milímetros y luego suéltelo.
Extensión del compartimento de
carga (respaldo del asiento
trasero de tres piezas), Sports
Tourer
● Levante el reposabrazos central trasero.●Tire del bucle y abata hacia abajo
el respaldo del asiento central.

80Portaobjetos● Inserte las placas de enclava‐miento de los cinturones de
seguridad exteriores en el
soporte lateral para proteger los
cinturones de daños, véase la
ilustración.
● Tire de la palanca de desbloqueo
de uno o ambos lados exteriores y abata los respaldos sobre la
banqueta de asiento.
9 Advertencia
Tenga cuidado al abatir el
respaldo del asiento exterior dere‐ cho si el respaldo del asiento
central está ya abatido. Podrían
producirse lesiones con el perno
saliente de la parte interior del
respaldo.
● También puede plegar los respaldos de los asientos desde
el compartimento de carga: tire
del interruptor de la pared
izquierda o derecha del compar‐
timento de carga para plegar la
parte correspondiente del
respaldo del asiento trasero.
9 Advertencia
Tenga cuidado al accionar los
respaldos de los asientos traseros desde el compartimento de carga. El respaldo se abate con un fuerza
considerable. Hay riesgo de lesio‐ nes, especialmente para los
niños.
Asegúrese de que no haya ningún
objeto fijado a los asientos trase‐
ros o situado sobre la banqueta de
asiento.
● Para enderezarlos, levante los respaldos y póngalos en posiciónvertical hasta que oiga que se
enclavan.

Portaobjetos81

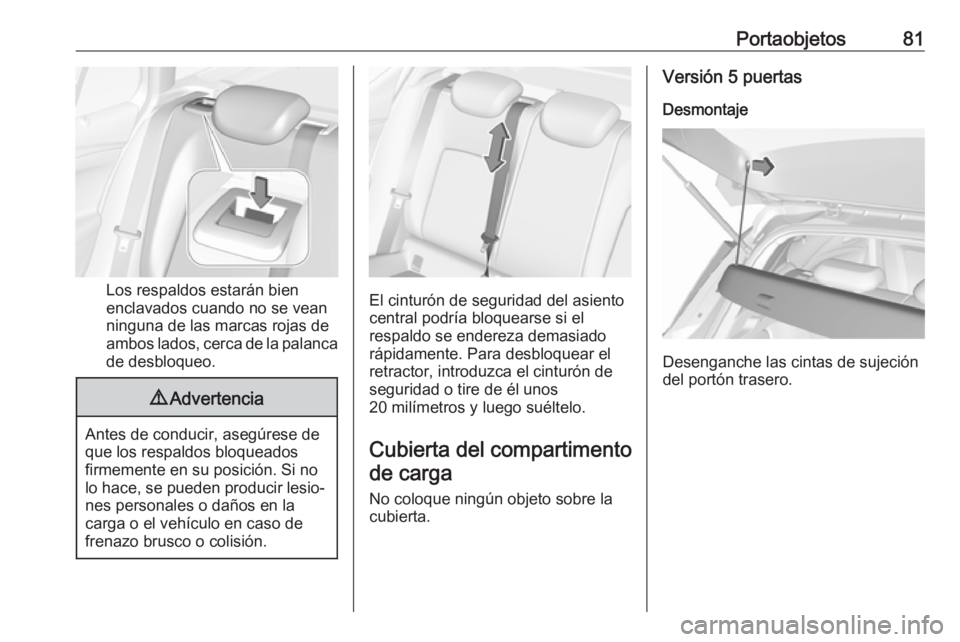

Los respaldos estarán bien
enclavados cuando no se vean
ninguna de las marcas rojas de
ambos lados, cerca de la palanca de desbloqueo.
9 Advertencia
Antes de conducir, asegúrese de
que los respaldos bloqueados
firmemente en su posición. Si no
lo hace, se pueden producir lesio‐ nes personales o daños en la
carga o el vehículo en caso de
frenazo brusco o colisión.
El cinturón de seguridad del asiento
central podría bloquearse si el
respaldo se endereza demasiado
rápidamente. Para desbloquear el
retractor, introduzca el cinturón de
seguridad o tire de él unos
20 milímetros y luego suéltelo.
Cubierta del compartimentode carga
No coloque ningún objeto sobre la
cubierta.
Versión 5 puertas
Desmontaje
Desenganche las cintas de sujeción
del portón trasero.

82Portaobjetos
Levante la cubierta por la parte
trasera y empújela hacia arriba por la
parte delantera.
Desmonte la tapa.
Abrocharse el cinturón
Inserte la cubierta en las guías late‐
rales y bájela. Fije las cintas de suje‐
ción al portón trasero.
Sports Tourer
Cierre de la persiana
Tire de la persiana usando el asa
hacia la parte trasera y hacia arriba
hasta que se acople en las fijaciones
laterales.
Apertura de la persiana
Tire del asa del extremo de la
persiana hacia atrás y hacia abajo.
Se enrolla automáticamente.
Desmontaje de la persiana
Abra la persiana.
Mantenga levantada la palanca de
desbloqueo en el lado derecho.
Levante primero la persiana por el lado derecho y sáquela de las fijacio‐ nes.

Portaobjetos83

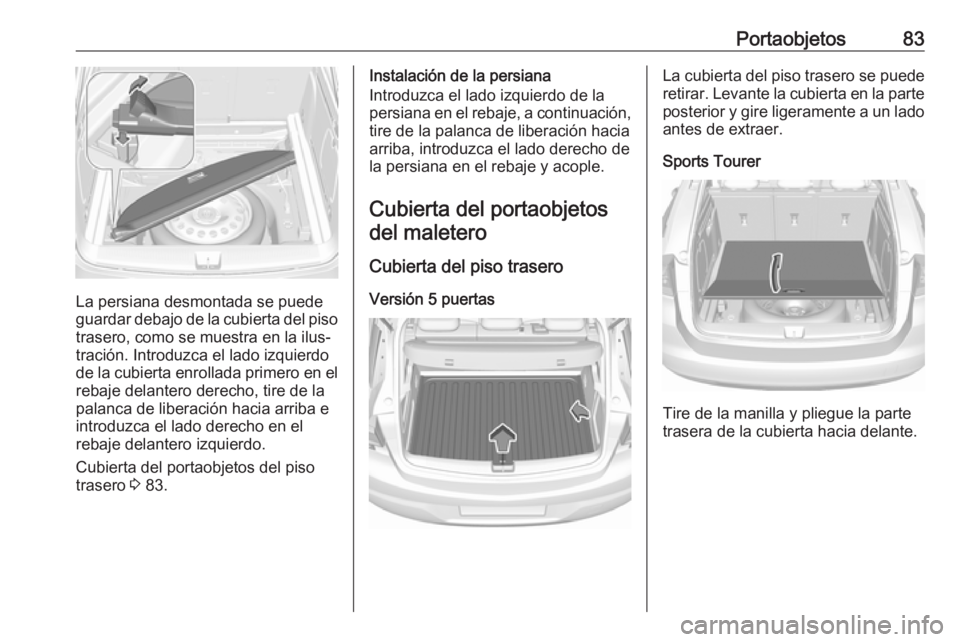

La persiana desmontada se puede
guardar debajo de la cubierta del piso trasero, como se muestra en la ilus‐
tración. Introduzca el lado izquierdo
de la cubierta enrollada primero en el rebaje delantero derecho, tire de la
palanca de liberación hacia arriba e
introduzca el lado derecho en el
rebaje delantero izquierdo.
Cubierta del portaobjetos del piso
trasero 3 83.
Instalación de la persiana
Introduzca el lado izquierdo de la
persiana en el rebaje, a continuación,
tire de la palanca de liberación hacia arriba, introduzca el lado derecho dela persiana en el rebaje y acople.
Cubierta del portaobjetosdel maletero
Cubierta del piso trasero Versión 5 puertasLa cubierta del piso trasero se puede
retirar. Levante la cubierta en la parte posterior y gire ligeramente a un lado
antes de extraer.
Sports Tourer
Tire de la manilla y pliegue la parte
trasera de la cubierta hacia delante.

84Portaobjetos
Coloque la cubierta plegada en verti‐
cal detrás de los respaldos de los
asientos traseros.
Argollas
Las argollas están diseñadas para evitar que se desplacen los objetos
transportados, por ejemplo usando
correas de amarre o una red para el
equipaje.
Versión 5 puertas
Primero, retire la cubierta del porta‐
objetos del maletero para acceder a
las argollas.En vehículos equipados con rueda de
repuesto, las argollas delanteras se
encuentran ubicadas en las paredes
laterales.
En vehículos equipados con el juego
de reparación de neumáticos, las
argollas delanteras se encuentran
ubicadas debajo de la cubierta del
piso trasero, detrás de los asientos
traseros. Para acceder a las argollas, abra las partes perforadas de la
cubierta con ayuda de un destornilla‐
dor. Herramientas del vehículo
3 269.
Coloque el destornillador a través de
la cubierta, como se muestra en la
ilustración, y tire hacia arriba de la
parte perforada de la cubierta.
Levante las argollas usando el
destornillador.

Portaobjetos85Sports Tourer
Las argollas delanteras y traseras se
encuentran en las paredes laterales.
Despliegue las argollas para usarlas
y pliéguelas cuando no las necesite.
Sistema organizador de lacarga
FlexOrganizer es un sistema flexible
para dividir el compartimento de
carga.
El sistema consta de: ● adaptadores
● bolsas de rejilla
● ganchos
● caja de servicio
● juego de correas
Los componentes se montan en carri‐ les en ambos paneles laterales
usando adaptadores o ganchos.
Montaje de los adaptadores en
los carriles
Doble hacia arriba la placa del
asidero, inserte el adaptador en la
ranura superior e inferior del carril y
muévalo hasta la posición deseada.
Gire la placa del asidero hacia arriba
para bloquear el adaptador. Para
desmontarla, gire la placa del asidero hacia abajo y extráigala del carril.
Red de división variable
Inserte los adaptadores en la posi‐
ción deseada de los carriles. Una
entre sí los componentes de la varilla de la red.
Para montarla, empuje un poco para
unir las varillas y métalas en los orifi‐
cios correspondientes de los adapta‐
dores.
Para desmontarla, empuje un poco
las varillas entre sí y extráigalas de
los adaptadores.

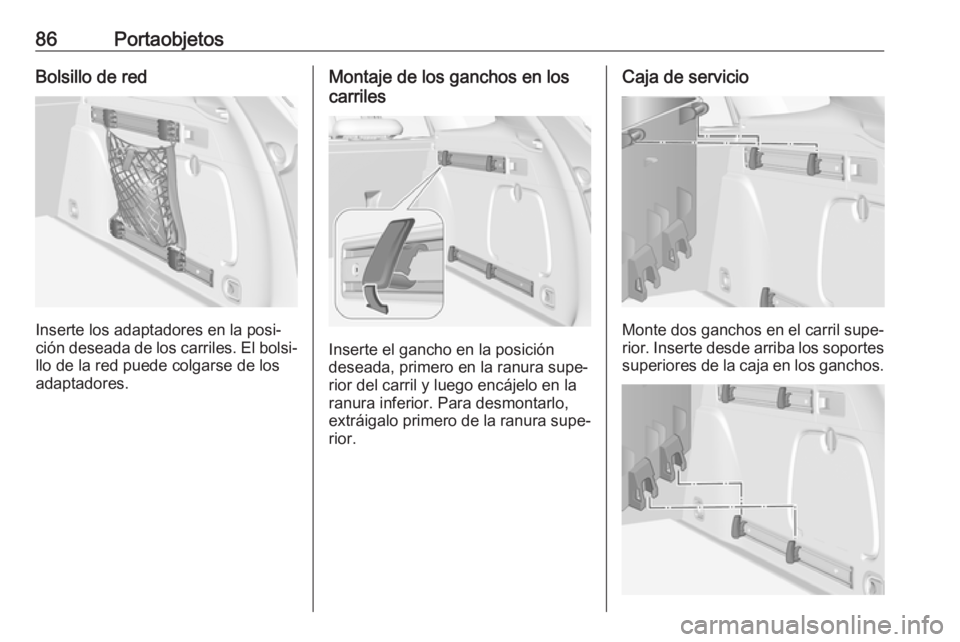

86PortaobjetosBolsillo de red
Inserte los adaptadores en la posi‐
ción deseada de los carriles. El bolsi‐
llo de la red puede colgarse de los adaptadores.
Montaje de los ganchos en los
carriles
Inserte el gancho en la posición
deseada, primero en la ranura supe‐
rior del carril y luego encájelo en la
ranura inferior. Para desmontarlo,
extráigalo primero de la ranura supe‐ rior.
Caja de servicio
Monte dos ganchos en el carril supe‐
rior. Inserte desde arriba los soportes superiores de la caja en los ganchos.

Portaobjetos87Alternativamente, monte los dos
ganchos en el carril inferior. Inserte
desde arriba los soportes inferiores
de la caja en los ganchos.
Juego de correas
Inserte los adaptadores del juego de
correas en un carril. Asegúrese de
que la correa no esté retorcida.
El juego de correas tiene dos cierres. La correa puede tensarse.
Red de seguridad
La red de seguridad está disponible
en el Sports Tourer y se puede
montar detrás de los asientos trase‐
ros o, si los respaldos traseros están
abatidos, detrás de los asientos
delanteros.
No se deben transportar personas
detrás de la red de seguridad.
Montaje
Detrás de los asientos traseros
● Existen aperturas de montaje en ambos lados del marco del techo
sobre los asientos traseros: la
varilla suspendida y de anclaje
de la red en un lateral, varilla de
compresión y suspendida y
anclada en el otro lateral.
● Fije los ganchos de las correas de la red de seguridad en buclesdebajo de la cubierta del piso
trasero detrás de los asientos traseros. Para acceder a los
bucles, abra las piezas perfora‐
das de la cubierta del piso en
ambos laterales con ayuda del
destornillador y pliegue los
bucles. Fija los ganchos a los bucles.
● Tense ambas correas tirando del
extremo suelto.
● Los respaldos de los asientos traseros deben estar levantados.

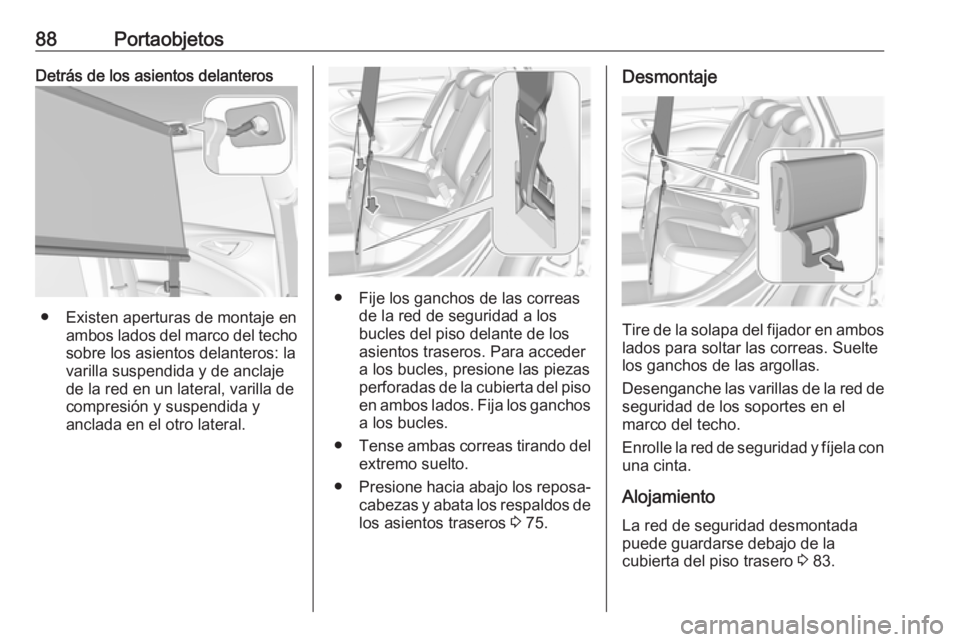

88PortaobjetosDetrás de los asientos delanteros
● Existen aperturas de montaje enambos lados del marco del techo
sobre los asientos delanteros: la
varilla suspendida y de anclaje
de la red en un lateral, varilla de
compresión y suspendida y
anclada en el otro lateral.
● Fije los ganchos de las correas de la red de seguridad a los
bucles del piso delante de los
asientos traseros. Para acceder a los bucles, presione las piezas
perforadas de la cubierta del piso en ambos lados. Fija los ganchos a los bucles.
● Tense ambas correas tirando del
extremo suelto.
● Presione hacia abajo los reposa‐
cabezas y abata los respaldos de
los asientos traseros 3 75.
Desmontaje
Tire de la solapa del fijador en ambos
lados para soltar las correas. Suelte
los ganchos de las argollas.
Desenganche las varillas de la red de seguridad de los soportes en el
marco del techo.
Enrolle la red de seguridad y fíjela con una cinta.
Alojamiento La red de seguridad desmontada
puede guardarse debajo de la
cubierta del piso trasero 3 83.
