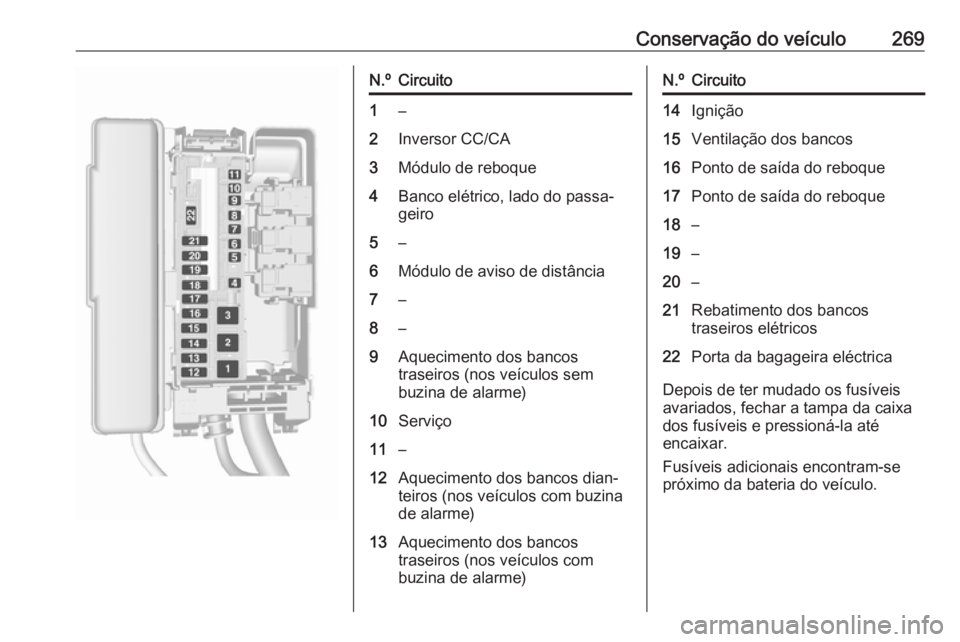

Conservação do veículo269N.ºCircuito1–2Inversor CC/CA3Módulo de reboque4Banco elétrico, lado do passa‐
geiro5–6Módulo de aviso de distância7–8–9Aquecimento dos bancos
traseiros (nos veículos sem
buzina de alarme)10Serviço11–12Aquecimento dos bancos dian‐
teiros (nos veículos com buzina
de alarme)13Aquecimento dos bancos
traseiros (nos veículos com
buzina de alarme)N.ºCircuito14Ignição15Ventilação dos bancos16Ponto de saída do reboque17Ponto de saída do reboque18–19–20–21Rebatimento dos bancos
traseiros elétricos22Porta da bagageira eléctrica
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Fusíveis adicionais encontram-se próximo da bateria do veículo.

270Conservação do veículoN.ºCircuito1Bomba do combustível2Módulo de controlo do motor3AlimentaçãoFerramentas do veículo
Ferramentas Dois volumes de 5 portas com
roda sobresselente
Abrir a cobertura do piso da
bagageira 3 85.
O macaco, o olhal de reboque, uma
cinta para fixar uma roda danificada e
as ferramentas estão situados na
caixa de ferramentas por baixo da
roda sobresselente. Roda
sobresselente 3 285.
Sports Tourer com roda
sobresselente
Abrir a cobertura do piso da
bagageira 3 85.
O macaco, o olhal de reboque e as
ferramentas estão situados na caixa
de ferramentas por baixo da roda
sobresselente. Roda sobresselente
3 285.

Conservação do veículo271Dois volumes de 5 portas com kitde reparação de pneus
Abrir a cobertura na parede direita da
bagageira.
Algumas ferramentas e o olhal de reboque estão arrumadas numa
caixa de ferramentas juntamente com o kit de reparação de pneus.
Sports Tourer com kit de
reparação de pneus
Abrir a cobertura do piso da
bagageira 3 85.
As ferramentas e o olhal de reboque
estão arrumadas numa caixa de
ferramentas juntamente com o kit de
reparação de pneus.
Rodas
Estado de pneus e jantes
Passar pelas beiras da estrada
devagar e, se possível, em ângulo
recto. Passar por cima de superfícies semelhantes a arestas vivas pode
causar danos em pneus e jantes. Não
apertar os pneus contra os passeios
ao estacionar.
Regularmente, verificar se as jantes
apresentam danos. Recorrer à ajuda
de uma oficina em caso de danos ou
desgaste invulgar.
Pneus de inverno
Os pneus de Inverno aumentam a
segurança de condução a
temperaturas inferiores a 7 ºC e, por
conseguinte, deverão ser montados
em todas as rodas.
São permitidas todas as medidas de
pneus como pneus de Inverno
3 312.

272Conservação do veículoDe acordo com a legislação nacional
de cada país, colocar a etiqueta de
velocidade dentro do campo de visão do condutor.
Designação dos pneus
P. ex. 215/60 R 16 95 H215:Largura do pneu, mm60:Relação da secção transversal
(relação entre altura e largura
do pneu), %R:Tipo de cinta: RadialRF:Tipo: RunFlat16:Diâmetro da jante, polegadas95:Índice de carga, p. ex. 95 é
equivalente a 690 kgH:Letra do código de velocidade
Letra do código de velocidade:
Q:até 160 km/hS:até 180 km/hT:até 190 km/hH:até 210 km/hV:até 240 km/hW:até 270 km/h
Escolha um pneu adequado para a velocidade máxima do veículo.
É possível alcançar a velocidade
máxima na tara com o condutor
(75 kg) mais 125 kg de carga. O
equipamento opcional pode reduzir a
velocidade máxima do veículo.
Desempenho 3 306.
Pressão dos pneus
Verificar a pressão com os pneus
frios pelo menos cada 14 dias e antes de qualquer viagem grande. Não
esquecer de verificar também o pneu sobresselente.
Isto aplica-se igualmente aos
veículos com sistema de controlo da
pressão dos pneus.
Desapertar a tampa da válvula.
Pressão dos pneus 3 312.
A etiqueta de informação da pressão
dos pneus no quadro da porta
esquerda indica o tipo de pneus de
origem e as pressões
correspondentes.
Os dados da pressão dos pneus
referem-se a pneus frios. Aplica-se a
pneus de Verão e de Inverno.
Insuflar sempre o pneu sobresselente
segundo a pressão especificada para carga completa.
A pressão ECO dos pneus serve para
alcançar o menor consumo de
combustível possível.

Conservação do veículo273A pressão incorrecta dos pneus
prejudica a segurança, a
manobrabilidade do veículo, o
conforto e a poupança de
combustível e aumenta o desgaste
dos pneus.
As pressões dos pneus podem variar
em função de várias opções.
Para o valor correcto da pressão dos pneus, seguir o procedimento abaixo:
● Identificar o código de identificação do motor. Dados domotor 3 304.
● Identificar o respectivo pneu.
● As tabelas da pressão dos pneus
indicam todas as combinações possíveis de pneus 3 312.
Para os pneus aprovados para o seu veículo, consultar o Certificado CE de Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
O condutor é responsável pelo ajuste
correcto da pressão dos pneus.9 Aviso
Se a pressão for demasiado
baixa, pode causar o
sobreaquecimento e danos
internos nos pneus, resultando na separação do piso e mesmo no
rebentamento do pneu a altas
velocidades.
9 Aviso
Para pneus específicos, a pressão
dos pneus recomendada,
indicada na tabela da pressão dos
pneus, poderá exceder a pressão
máxima dos pneus indicada no
pneu. Nunca exceder a pressão
máxima dos pneus indicada no
pneu.
Se for necessário reduzir ou
aumentar a pressão dos pneus num
veículo com sistema de controlo da
pressão dos pneus, desligar a
ignição.
Sujeição à temperatura
A pressão dos pneus depende da
temperatura dos pneus. Durante a
condução a temperatura e a pressão
dos pneus aumentam. Os valores da
pressão dos pneus fornecidos na
etiqueta de pressão dos pneus e na
tabela de pressão dos pneus são
válidos para pneus frios, o que
significa a 20 °C.
A pressão aumenta quase 10 kPa
para um aumento de temperatura de
10 °C. Isto deve ser tido em
consideração ao verificar pneus
quentes.
O valor da pressão dos pneus
apresentado no Centro de
Informação do Condutor é a pressão
efetiva dos pneus. Um pneu
arrefecido mostra um valor
diminuído, o que não indica uma fuga
de ar.

274Conservação do veículoSistema de controlo dapressão dos pneus
O sistema de controlo da pressão dos
pneus verifica a pressão dos quatro
pneus uma vez por minuto quando a
velocidade do veículo ultrapassa
determinado limite.Atenção
O sistema de controlo da pressão
dos pneus avisa apenas se os
pneus estão com pouca pressão e não substitui a manutenção
regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem estar à pressão indicada.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é
exigido legalmente, a utilização de
rodas sem sensores de pressão
invalidará a aprovação do tipo de
veículo.
É possível mostrar as pressões
actuais dos pneus no Centro de
Informação do Condutor.
Mostrador do nível médio:
Selecionar a página Pressão dos
pneus em Veículo informação
menu ? no Centro de Informação
do Condutor 3 120.
Mostrador do nível superior:
Selecionar a página Pressão dos
pneus no menu Info no Centro de
Informação do Condutor 3 120.
O estado do sistema e os avisos de
pressão são indicados por uma
mensagem com o pneu em questão
no Centro de Informação do
Condutor.
O sistema considera a temperatura
dos pneus para os avisos.
Sujeição à temperatura 3 272.

Conservação do veículo275
Uma situação de pressão baixa
detectada é indicada pela luz de
aviso w 3 117.
Se a luz de aviso w se acender, parar
logo que possível e encher os pneus
de acordo com o recomendado
3 312.
Se w piscar durante
60-90 segundos e em seguida ficar
acesa continuamente, existe uma
avaria no sistema. Consultar uma
oficina.
Após o enchimento, poderá ser
necessário conduzir um pouco para
actualizar os valores da pressão dos
pneus no Centro de Informação do
Condutor. Durante esse período de
tempo, w poderá acender-se.
Se w se acender a temperaturas
mais baixas e se apagar após a
condução, isto pode ser um indicador
de aproximação a um estado de
pressão baixa dos pneus. Verificar a
pressão dos pneus.
Mensagens do veículo 3 128.
Se a pressão dos pneus tiver de ser
reduzida ou aumentada, desligar o
motor.
Apenas montar rodas com sensores
de pressão, de outro modo a pressão
dos pneus não será apresentada e
w acende continuamente.
Uma roda sobresselente ou roda
sobresselente temporária não está
equipada com sensor de pressão. O
sistema de controlo da pressão dos
pneus não está operacional para
estes pneus. O indicador de controlo
w acende. Para os outros três pneus,
o sistema mantém-se operacional.
A utilização de kits de reparação dos
pneus líquido à venda no mercado
pode prejudicar o funcionamento do
sistema. Podem ser utilizados kits de
reparação aprovados pelo fabricante.
Utilizar dispositivos eletrónicos ou
estar perto de instalações que
utilizam frequências de ondasemelhantes pode interferir com o
sistema de controlo da pressão dos
pneus.
De cada vez que os pneus são
substituídos, os sensores do sistema
de controlo da pressão dos pneus
devem ser desmontados e
submetidos a manutenção. No caso
do sensor aparafusado, substituir o
núcleo da válvula e o anel de
vedação. No caso do sensor preso
por grampo, substituir a haste
completa da válvula.
Estado de carga do veículo Ajustar a pressão dos pneus ao
estado de carga de acordo com a
etiqueta de informação dos pneus ou
a tabela de pressão dos pneus
3 312 e selecionar a definição
adequada no menu Carga dos
pneus no Centro de Informação do
Condutor, Veículo informação menu
3 120. Esta definição é a referência
para os avisos de pressão dos pneus.
O menu Carga dos pneus apenas
aparece se o veículo estiver parado e o travão de mão engatado. Nos

276Conservação do veículoveículos com caixa de velocidades
automática a alavanca seletora deve estar em P.
Mostrador do nível médio:
Selecionar a página Carga dos
pneus em Veículo informação
menu ? no Centro de Informação
do Condutor 3 120.
Seleccionar ● Ligeira para pressão de conforto
até 3 pessoas.
● Eco para pressão de economia
até 3 pessoas.
● Máx para carga total.
Mostrador do nível superior:
Selecionar a página Carga dos
pneus no menu Opções no Centro de
Informação do Condutor 3 120.
Seleccionar ● Ligeira para pressão de conforto
até 3 pessoas.
● Eco para pressão de economia
até 3 pessoas.
● Máx para carga total.
Processo de correspondência do
sensor de pressão dos pneus
Cada sensor de pressão dos pneustem um código de identificação único.
É necessário efetuar a
correspondência do código de
identificação com uma nova posição
da roda depois de rodar as rodas ou
de substituir o conjunto de rodas
completo e se um ou mais sensores
de pressão dos pneus foram
substituídos. O processo de
correspondência do sensor de
pressão dos pneus também deve ser
efetuado depois de substituir uma
roda sobresselente por uma roda de
estrada com o sensor de pressão dos pneus.
A luz de anomalia w e a mensagem
ou código de aviso deverão apagar no próximo ciclo de ignição. A
correspondência dos sensores com
as posições das rodas é efetuada
utilizando uma ferramenta de
reprogramação, pela seguinte
ordem: roda dianteira esquerda, roda
dianteira direita, roda traseira direita
e roda traseira esquerda. O indicador
de mudança de direcção na posição
activa actual mantém-se aceso até
ocorrer a correspondência do sensor.
Consultar uma oficina para o serviço. Tem 2 minutos para fazer
corresponder a primeira posição da
roda e 5 minutos no total para fazer

Conservação do veículo277corresponder as quatro posições das
rodas. Caso demore mais tempo, o
processo de correspondência pára e
tem de ser reiniciado.
O processo de correspondência do
sensor de pressão dos pneus é o
seguinte:
1. Aplicar o travão de mão.
2. Ligue a ignição.
3. Nos veículos com caixa de velocidades automática: colocar a
alavanca selectora na posição P.
Nos veículos com caixa de velocidades manual: seleccionar
o ponto-morto.
4. Mostrador do nível médio: Utilizar MENU na alavanca do
indicador de mudança de direção
para selecionar o Veículo
informação menu ? no Centro
de Informação do Condutor.
Mostrador do nível superior:
Premir p no volante para abrir a
página do menu principal.
Selecionar a página Info com Q
ou P.
Confirmar com 9.5. Selecionar o menu de pressão
dos pneus.
Mostrador do nível médio:
Mostrador do nível superior:
6. Mostrador do nível médio: Premir SET/CLR para iniciar o
processo de correspondência do
sensor. Deverá ser apresentada
uma mensagem a pedir aceitação do processo.
Premir novamente SET/CLR para
confirmar a selecção. A buzina
toca duas vezes para indicar que
o receptor está em modo de
memorização.
Mostrador do nível superior: Premir 9 para iniciar o processo
de correspondência do sensor. A
buzina toca duas vezes para
indicar que o receptor está em
modo de memorização.
7. Começar pela roda dianteira do lado esquerdo.
8. Colocar a ferramenta de reprogramação contra a parede
lateral do pneu, junto à haste da
válvula. Em seguida, premir o
botão para ativar o sensor de pressão dos pneus. Um toque
curto da buzina confirma que foi

278Conservação do veículofeita a correspondência do código
de identificação do sensor com
aquela posição da roda.
9. Passar à roda dianteira do lado direito e repetir o procedimento
indicado no Passo 8.
10. Passar à roda traseira do lado direito e repetir o procedimento
indicado no Passo 8.
11. Passar à roda traseira esquerda e
repetir o procedimento indicado
no Passo 8. A buzina apita duas
vezes para indicar que foi feita a
correspondência do código de
identificação do sensor com a
roda traseira esquerda e que o
processo de correspondência dos
sensores de pressão dos pneus já não está ativo.
12. Desligar a ignição.
13. Regular os quatro pneus à pressão recomendada conforme
indicado na etiqueta de
informação da pressão dos
pneus.
14. Garantir que o estado de carga dos pneus está de acordo com a
pressão seleccionada 3 120.Profundidade do relevo
Verificar a profundidade do rasto a
intervalos regulares.
Os pneus devem ser substituídos por
razões de segurança quando a
profundidade do rasto for de 2-3 mm (4 mm para pneus de Inverno).
Por razões de segurança é
recomendado que a profundidade do piso dos pneus no mesmo eixo nãoseja diferente em mais do que 2 mm.
A profundidade de rasto mínima
permitida por lei (1,6 mm) terá sido
atingida quando o rasto tiver sido
gasto até um dos indicadores de
desgaste do rasto (TWI). A respectiva
posição está indicada por marcas na
parede lateral.
Se existir maior desgaste à frente que atrás, periodicamente trocar as rodas
dianteiras com as traseiras.
Certificar-se que o sentido da rotação das rodas permanece igual.
Os pneus envelhecem mesmo
quando não utilizados.
Recomendamos que os pneus sejam
substituídos a cada 6 anos.
Mudar para outros pneus
Se se utilizarem pneus de tamanho
diferente dos montados de fábrica,
poderá ser necessário reprogramar o
velocímetro assim como a pressão
nominal dos pneus e fazer outras
alterações no veículo.
Depois de mudar para pneus de
tamanho diferente, substituir a
etiqueta da pressão dos pneus.
Além disso, o Apoio Avançado ao
Estacionamento deve ser calibrado
3 214.
