Conservação do veículo249Desligar a bateriaSe for necessário desligar a bateria
do veículo (por exemplo, para realizar
trabalhos de manutenção), a sirene do alarme deve ser desativada do
seguinte modo: Ligar e desligar a
ignição e, depois, desligar a bateria
do veículo dentro de 15 segundos.
Substituir a bateria do veículo Advertência
Qualquer incumprimento das
instruções indicadas nesta secção
poderá levar à desactivação
temporária do sistema Start/Stop.
Quando a bateria do veículo está a ser substituída, certificar-se de que
não existem orifícios de ventilação
abertos nas proximidades do terminal
positivo. Se um orifício de ventilação
estiver aberto nesta área, deve ser
fechado com um tampão falso, e a
ventilação na proximidade do
terminal negativo deve ser aberta.
Em veículos com uma bateria AGM
(tapete de vidro absorvente),
certificar-se de que a mesma é
substituída por outra bateria AGM.
É possível identificar uma bateria
AGM pela etiqueta na bateria.
Recomendamos a utilização de uma bateria de veículo Opel original.
Advertência
A utilização de uma bateria do
veículo AGM diferente da bateria de
veículo Opel original poderá resultar num desempenho inferior.
Recomendamos que substitua a
bateria do veículo numa oficina.
Sistema Start/Stop 3 172.
Carregar a bateria do veículo9 Aviso
Nos veículos com sistema Start/
Stop, certificar-se de que o
potencial de carga não excede os
14,6 volt quando é utilizado um carregador de baterias. Caso
contrário, a bateria do veículo
poderá sofrer danos.
Auxílio de arranque 3 288.
Etiqueta de aviso

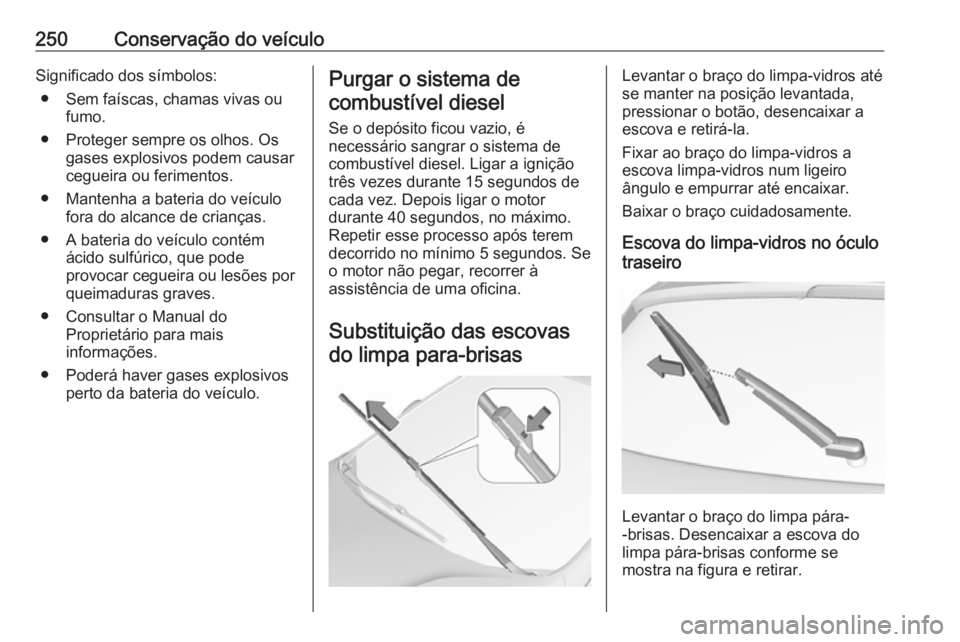

250Conservação do veículoSignificado dos símbolos:● Sem faíscas, chamas vivas ou fumo.
● Proteger sempre os olhos. Os gases explosivos podem causar
cegueira ou ferimentos.
● Mantenha a bateria do veículo fora do alcance de crianças.
● A bateria do veículo contém ácido sulfúrico, que pode
provocar cegueira ou lesões por
queimaduras graves.
● Consultar o Manual do Proprietário para mais
informações.
● Poderá haver gases explosivos perto da bateria do veículo.Purgar o sistema de
combustível diesel
Se o depósito ficou vazio, é
necessário sangrar o sistema de
combustível diesel. Ligar a ignição
três vezes durante 15 segundos de
cada vez. Depois ligar o motor
durante 40 segundos, no máximo.
Repetir esse processo após terem
decorrido no mínimo 5 segundos. Se
o motor não pegar, recorrer à
assistência de uma oficina.
Substituição das escovas do limpa para-brisasLevantar o braço do limpa-vidros até
se manter na posição levantada,
pressionar o botão, desencaixar a
escova e retirá-la.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.
Escova do limpa-vidros no óculo
traseiro
Levantar o braço do limpa pára-
-brisas. Desencaixar a escova do
limpa pára-brisas conforme se
mostra na figura e retirar.

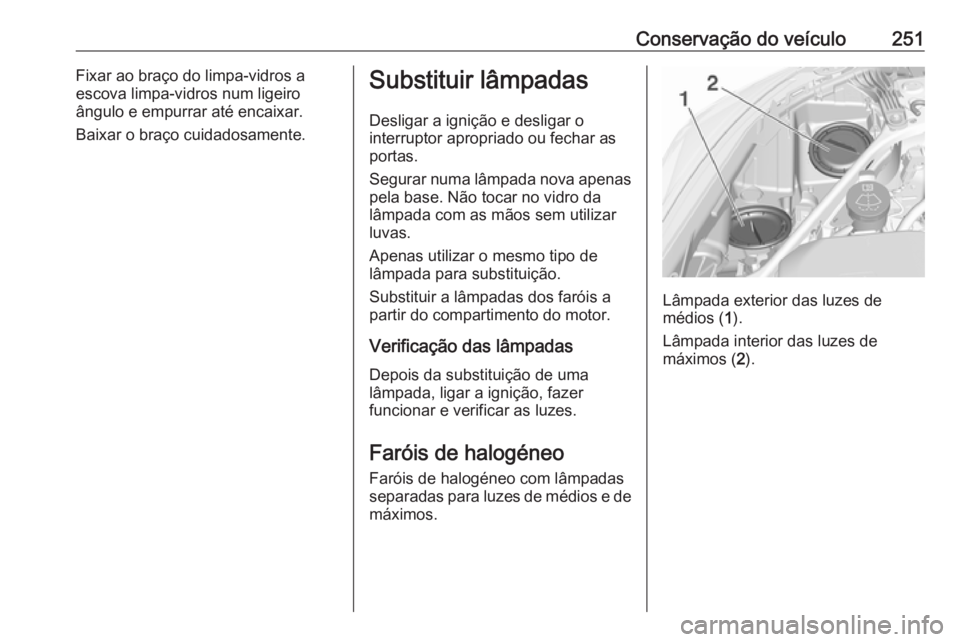

Conservação do veículo251Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.Substituir lâmpadas
Desligar a ignição e desligar o
interruptor apropriado ou fechar as
portas.
Segurar numa lâmpada nova apenas pela base. Não tocar no vidro da
lâmpada com as mãos sem utilizar
luvas.
Apenas utilizar o mesmo tipo de
lâmpada para substituição.
Substituir a lâmpadas dos faróis a
partir do compartimento do motor.
Verificação das lâmpadas Depois da substituição de uma
lâmpada, ligar a ignição, fazer
funcionar e verificar as luzes.
Faróis de halogéneo
Faróis de halogéneo com lâmpadas
separadas para luzes de médios e de máximos.
Lâmpada exterior das luzes de
médios ( 1).
Lâmpada interior das luzes de
máximos ( 2).

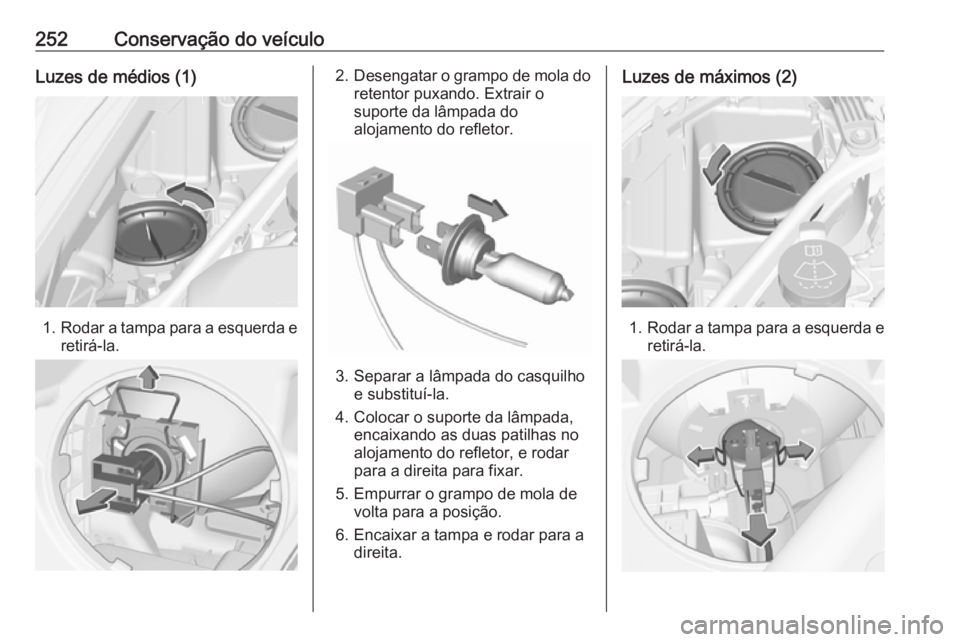

252Conservação do veículoLuzes de médios (1)
1.Rodar a tampa para a esquerda e
retirá-la.
2. Desengatar o grampo de mola do
retentor puxando. Extrair o
suporte da lâmpada do
alojamento do refletor.
3. Separar a lâmpada do casquilho e substituí-la.
4. Colocar o suporte da lâmpada, encaixando as duas patilhas no
alojamento do refletor, e rodar
para a direita para fixar.
5. Empurrar o grampo de mola de volta para a posição.
6. Encaixar a tampa e rodar para a direita.
Luzes de máximos (2)
1.Rodar a tampa para a esquerda e
retirá-la.

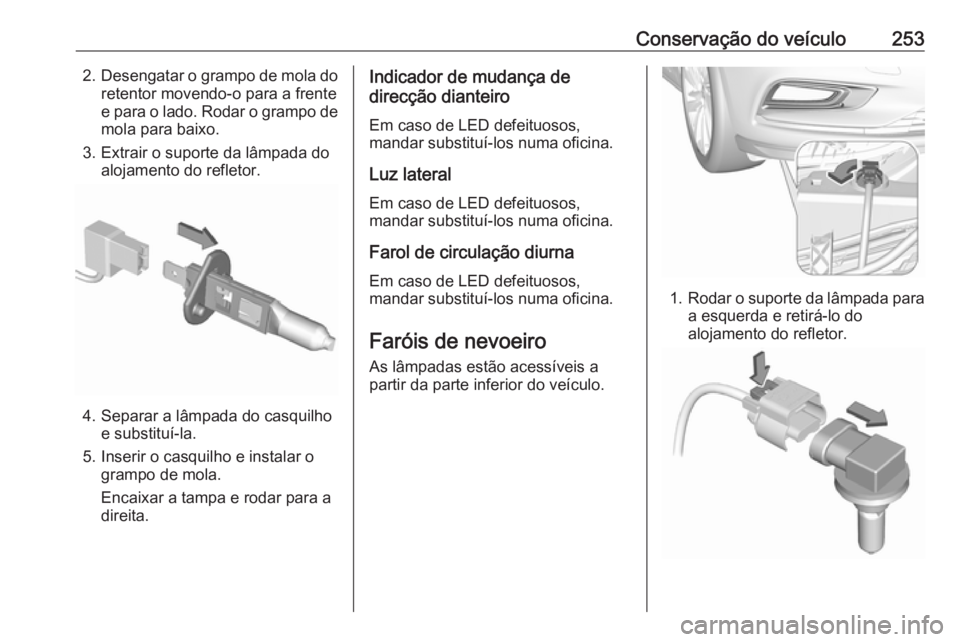

Conservação do veículo2532.Desengatar o grampo de mola do
retentor movendo-o para a frente
e para o lado. Rodar o grampo de mola para baixo.
3. Extrair o suporte da lâmpada do alojamento do refletor.
4. Separar a lâmpada do casquilhoe substituí-la.
5. Inserir o casquilho e instalar o grampo de mola.
Encaixar a tampa e rodar para a
direita.
Indicador de mudança de
direcção dianteiro
Em caso de LED defeituosos,
mandar substituí-los numa oficina.
Luz lateral Em caso de LED defeituosos,
mandar substituí-los numa oficina.
Farol de circulação diurnaEm caso de LED defeituosos,
mandar substituí-los numa oficina.
Faróis de nevoeiro
As lâmpadas estão acessíveis a
partir da parte inferior do veículo.
1. Rodar o suporte da lâmpada para
a esquerda e retirá-lo do
alojamento do refletor.

254Conservação do veículo2. Desencaixar o casquilho dalâmpada da ligação da ficha,
pressionando a presilha de
retenção.
3. Remover e substituir o casquilho com a lâmpada e ligar a ligação
da ficha.
4. Inserir o casquilho da lâmpada no
alojamento do refletor, rodando
para a direita e encaixar.
Luzes traseiras
2 volumes de 5 portas
1. Desprenda a cobertura no lado respectivo e remova-a.
2.Veículos com kit de reparação de
pneus: Para substituir lâmpadas
no lado direito, desenroscar
primeiro a porca de plástico e
retirar o inserto com a botija de
vedante.3. Desapertar a porca de fixação em
plástico, pelo lado de dentro e à
mão.

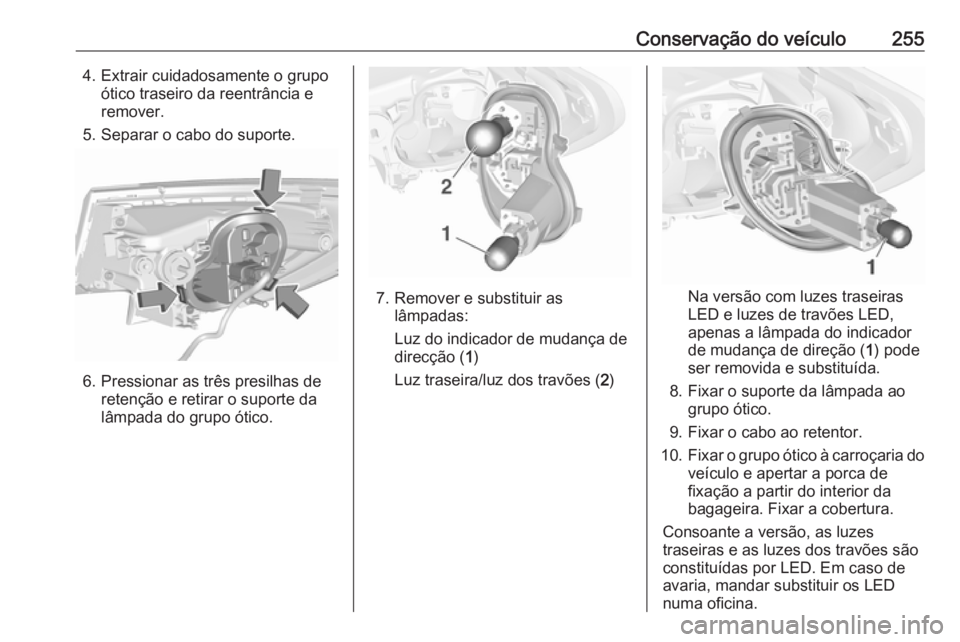

Conservação do veículo2554. Extrair cuidadosamente o grupoótico traseiro da reentrância e
remover.
5. Separar o cabo do suporte.
6. Pressionar as três presilhas de retenção e retirar o suporte da
lâmpada do grupo ótico.
7. Remover e substituir as lâmpadas:
Luz do indicador de mudança de
direcção ( 1)
Luz traseira/luz dos travões ( 2)Na versão com luzes traseiras
LED e luzes de travões LED,
apenas a lâmpada do indicador
de mudança de direção ( 1) pode
ser removida e substituída.
8. Fixar o suporte da lâmpada ao grupo ótico.
9. Fixar o cabo ao retentor.
10. Fixar o grupo ótico à carroçaria do
veículo e apertar a porca de
fixação a partir do interior da
bagageira. Fixar a cobertura.
Consoante a versão, as luzes
traseiras e as luzes dos travões são
constituídas por LED. Em caso de
avaria, mandar substituir os LED
numa oficina.

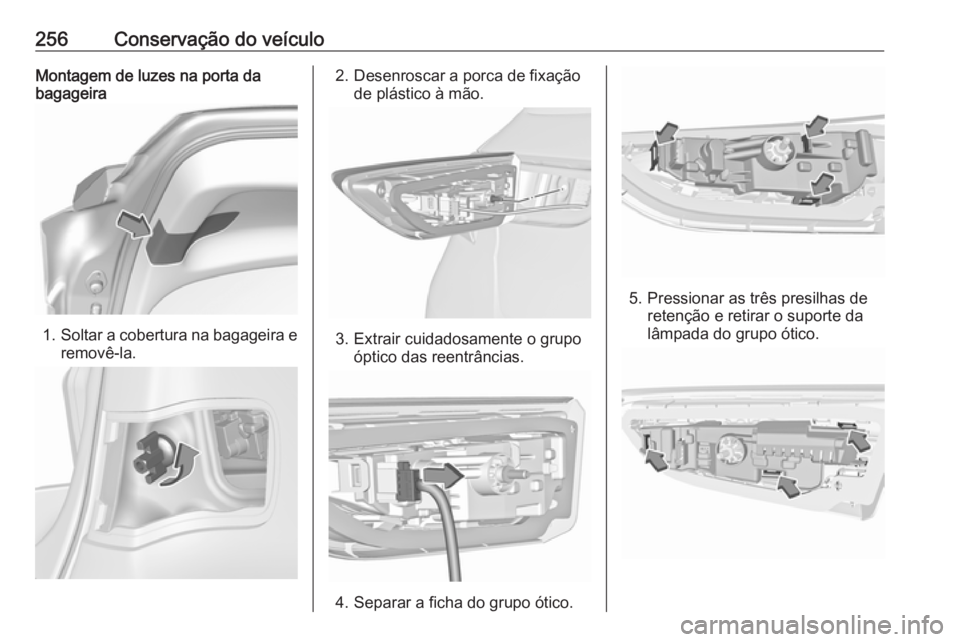

256Conservação do veículoMontagem de luzes na porta da
bagageira
1. Soltar a cobertura na bagageira e
removê-la.
2. Desenroscar a porca de fixação de plástico à mão.
3. Extrair cuidadosamente o grupo óptico das reentrâncias.
4. Separar a ficha do grupo ótico.
5. Pressionar as três presilhas deretenção e retirar o suporte da
lâmpada do grupo ótico.

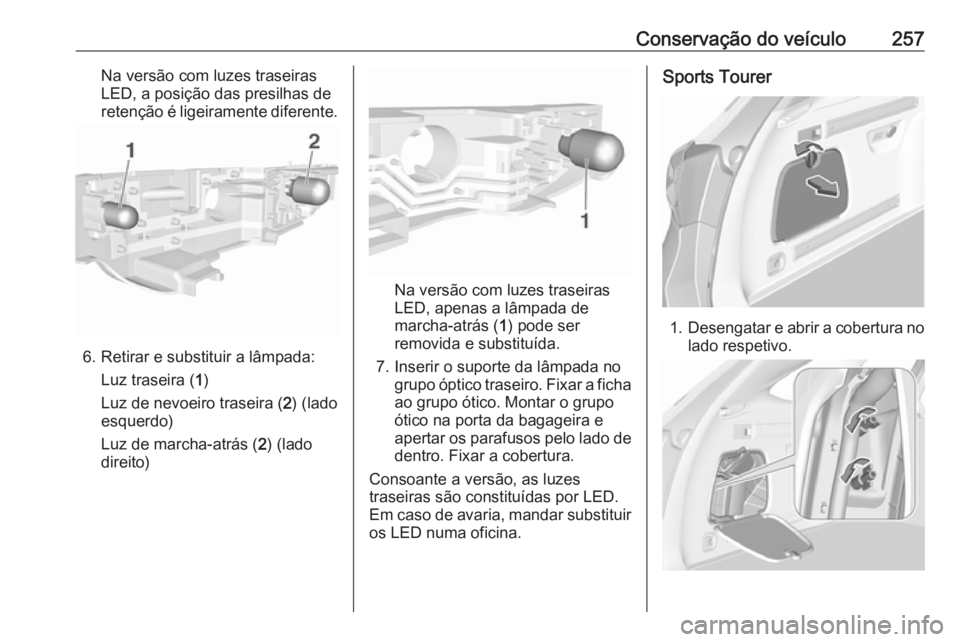

Conservação do veículo257Na versão com luzes traseiras
LED, a posição das presilhas de
retenção é ligeiramente diferente.
6. Retirar e substituir a lâmpada:
Luz traseira ( 1)
Luz de nevoeiro traseira ( 2) (lado
esquerdo)
Luz de marcha-atrás ( 2) (lado
direito)
Na versão com luzes traseiras
LED, apenas a lâmpada de
marcha-atrás ( 1) pode ser
removida e substituída.
7. Inserir o suporte da lâmpada no grupo óptico traseiro. Fixar a ficha
ao grupo ótico. Montar o grupo
ótico na porta da bagageira e
apertar os parafusos pelo lado de dentro. Fixar a cobertura.
Consoante a versão, as luzes
traseiras são constituídas por LED.
Em caso de avaria, mandar substituir
os LED numa oficina.
Sports Tourer
1. Desengatar e abrir a cobertura no
lado respetivo.

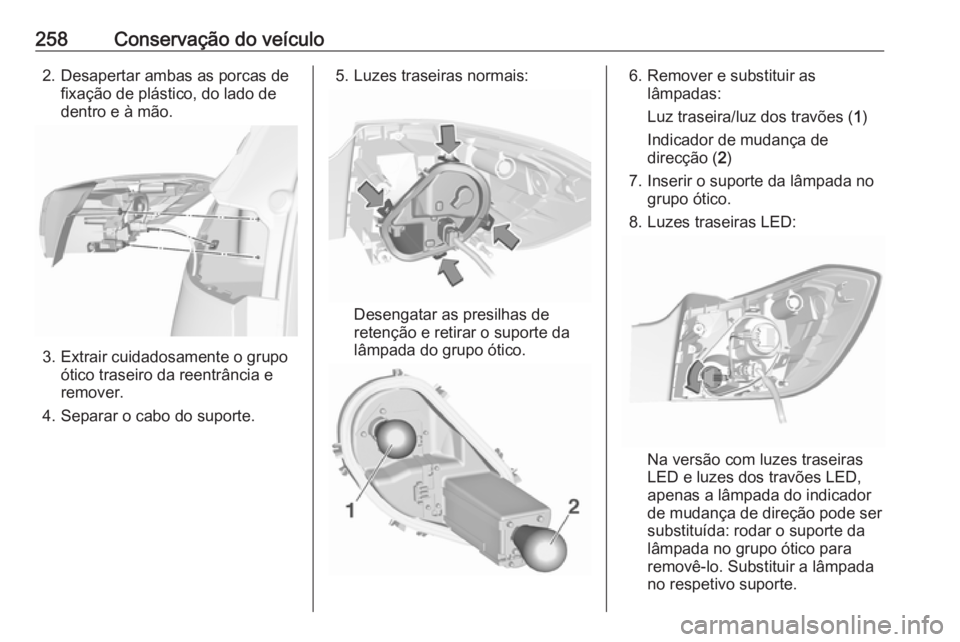

258Conservação do veículo2. Desapertar ambas as porcas defixação de plástico, do lado de
dentro e à mão.
3. Extrair cuidadosamente o grupo ótico traseiro da reentrância e
remover.
4. Separar o cabo do suporte.
5. Luzes traseiras normais:
Desengatar as presilhas de
retenção e retirar o suporte da
lâmpada do grupo ótico.
6. Remover e substituir as lâmpadas:
Luz traseira/luz dos travões ( 1)
Indicador de mudança de
direcção ( 2)
7. Inserir o suporte da lâmpada no grupo ótico.
8. Luzes traseiras LED:
Na versão com luzes traseiras
LED e luzes dos travões LED,
apenas a lâmpada do indicador
de mudança de direção pode ser
substituída: rodar o suporte da
lâmpada no grupo ótico para
removê-lo. Substituir a lâmpada
no respetivo suporte.
