OPEL ASTRA K 2017 Manual de Instruções (in Portugues)

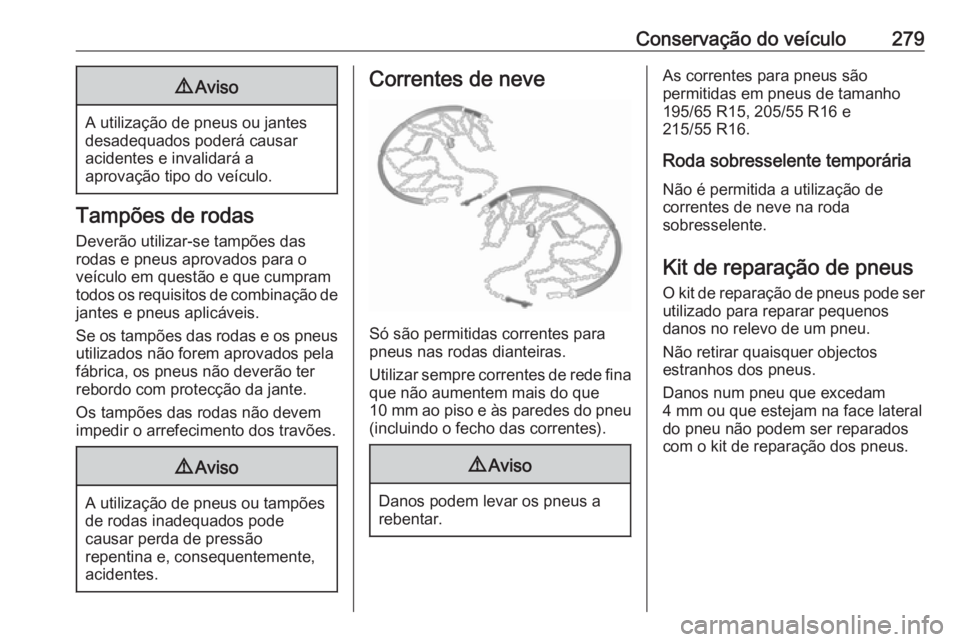

Conservação do veículo2799Aviso
A utilização de pneus ou jantes
desadequados poderá causar
acidentes e invalidará a
aprovação tipo do veículo.
Tampões de rodas
Deverão utilizar-se tampões das
rodas e pneus aprovados para o
veículo em questão e que cumpram
todos os requisitos de combinação de
jantes e pneus aplicáveis.
Se os tampões das rodas e os pneus utilizados não forem aprovados pela
fábrica, os pneus não deverão ter
rebordo com protecção da jante.
Os tampões das rodas não devem
impedir o arrefecimento dos travões.
9 Aviso
A utilização de pneus ou tampões
de rodas inadequados pode
causar perda de pressão
repentina e, consequentemente,
acidentes.
Correntes de neve
Só são permitidas correntes para
pneus nas rodas dianteiras.
Utilizar sempre correntes de rede fina que não aumentem mais do que
10 mm ao piso e às paredes do pneu
(incluindo o fecho das correntes).
9 Aviso
Danos podem levar os pneus a
rebentar.
As correntes para pneus são
permitidas em pneus de tamanho
195/65 R15, 205/55 R16 e
215/55 R16.
Roda sobresselente temporária
Não é permitida a utilização de
correntes de neve na roda
sobresselente.
Kit de reparação de pneus
O kit de reparação de pneus pode ser utilizado para reparar pequenos
danos no relevo de um pneu.
Não retirar quaisquer objectos
estranhos dos pneus.
Danos num pneu que excedam
4 mm ou que estejam na face lateral
do pneu não podem ser reparados
com o kit de reparação dos pneus.

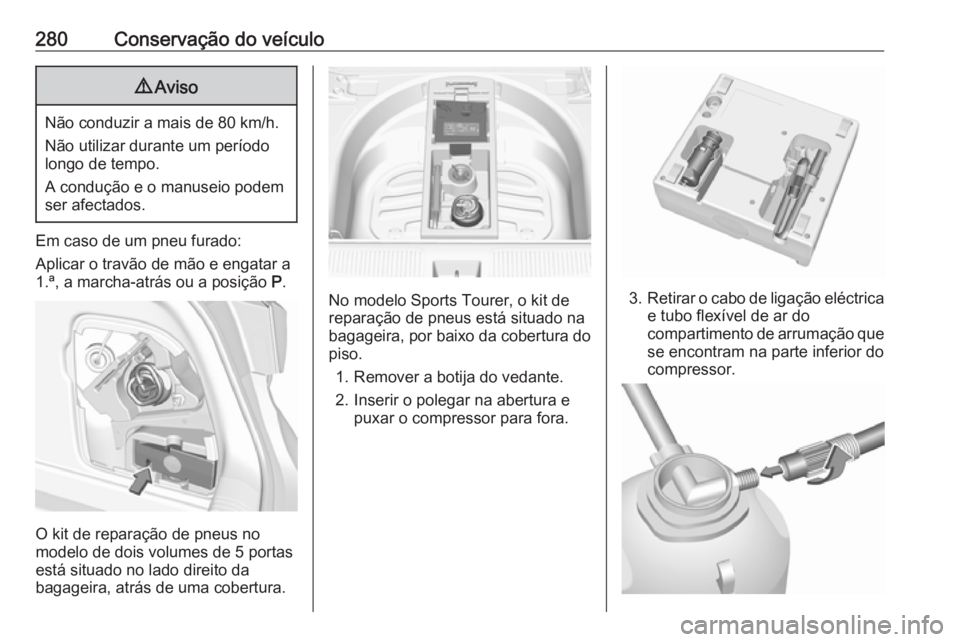

280Conservação do veículo9Aviso
Não conduzir a mais de 80 km/h.
Não utilizar durante um período
longo de tempo.
A condução e o manuseio podem
ser afectados.
Em caso de um pneu furado:
Aplicar o travão de mão e engatar a
1.ª, a marcha-atrás ou a posição P.
O kit de reparação de pneus no
modelo de dois volumes de 5 portas
está situado no lado direito da
bagageira, atrás de uma cobertura.
No modelo Sports Tourer, o kit de
reparação de pneus está situado na
bagageira, por baixo da cobertura do
piso.
1. Remover a botija do vedante.2. Inserir o polegar na abertura e puxar o compressor para fora.3. Retirar o cabo de ligação eléctrica
e tubo flexível de ar do
compartimento de arrumação que se encontram na parte inferior do
compressor.

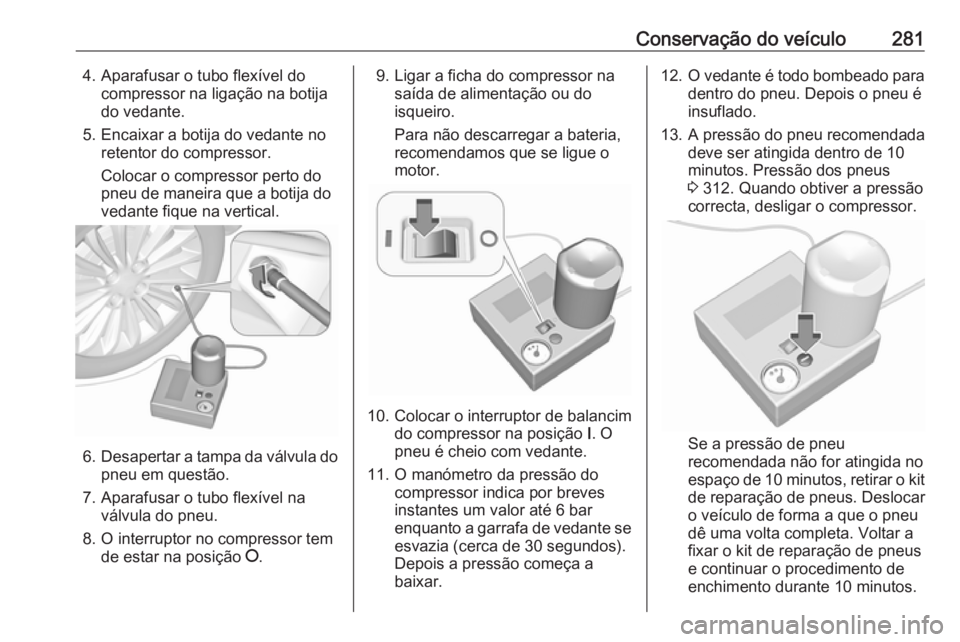

Conservação do veículo2814. Aparafusar o tubo flexível docompressor na ligação na botija
do vedante.
5. Encaixar a botija do vedante no retentor do compressor.
Colocar o compressor perto do
pneu de maneira que a botija do
vedante fique na vertical.
6. Desapertar a tampa da válvula do
pneu em questão.
7. Aparafusar o tubo flexível na válvula do pneu.
8. O interruptor no compressor tem de estar na posição J.
9. Ligar a ficha do compressor na
saída de alimentação ou doisqueiro.
Para não descarregar a bateria,
recomendamos que se ligue o
motor.
10. Colocar o interruptor de balancim do compressor na posição I. O
pneu é cheio com vedante.
11. O manómetro da pressão do compressor indica por brevesinstantes um valor até 6 bar
enquanto a garrafa de vedante se
esvazia (cerca de 30 segundos).
Depois a pressão começa a
baixar.
12. O vedante é todo bombeado para
dentro do pneu. Depois o pneu éinsuflado.
13. A pressão do pneu recomendada deve ser atingida dentro de 10
minutos. Pressão dos pneus
3 312. Quando obtiver a pressão
correcta, desligar o compressor.
Se a pressão de pneu
recomendada não for atingida no
espaço de 10 minutos, retirar o kit de reparação de pneus. Deslocar
o veículo de forma a que o pneu
dê uma volta completa. Voltar a
fixar o kit de reparação de pneus
e continuar o procedimento de
enchimento durante 10 minutos.

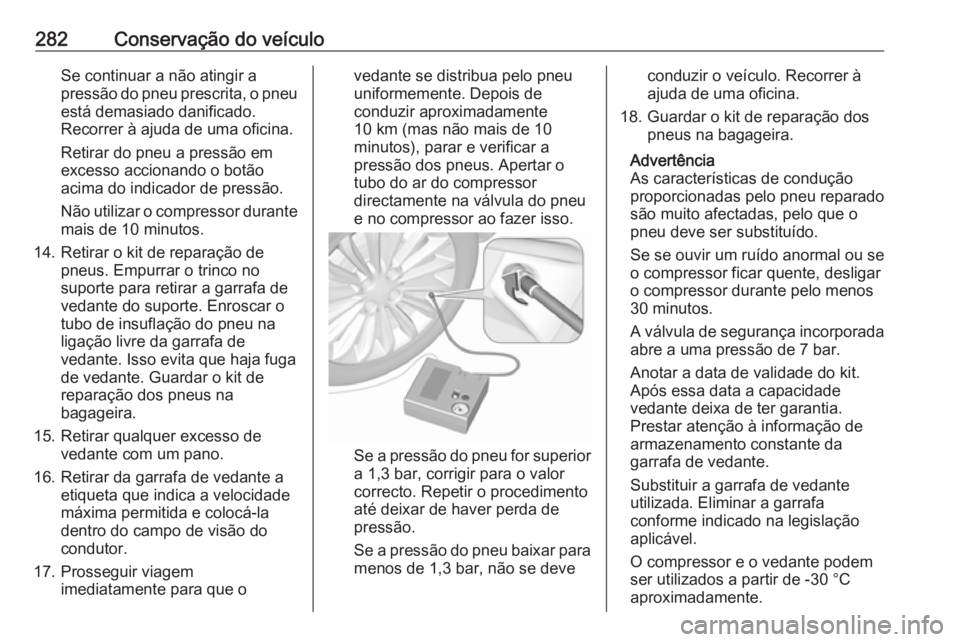

282Conservação do veículoSe continuar a não atingir a
pressão do pneu prescrita, o pneu está demasiado danificado.
Recorrer à ajuda de uma oficina.
Retirar do pneu a pressão em
excesso accionando o botão
acima do indicador de pressão.
Não utilizar o compressor durante
mais de 10 minutos.
14. Retirar o kit de reparação de pneus. Empurrar o trinco no
suporte para retirar a garrafa de
vedante do suporte. Enroscar o
tubo de insuflação do pneu na
ligação livre da garrafa de
vedante. Isso evita que haja fuga
de vedante. Guardar o kit de
reparação dos pneus na
bagageira.
15. Retirar qualquer excesso de vedante com um pano.
16. Retirar da garrafa de vedante a etiqueta que indica a velocidade
máxima permitida e colocá-la
dentro do campo de visão do
condutor.
17. Prosseguir viagem imediatamente para que ovedante se distribua pelo pneu
uniformemente. Depois de
conduzir aproximadamente
10 km (mas não mais de 10 minutos), parar e verificar a
pressão dos pneus. Apertar o
tubo do ar do compressor
directamente na válvula do pneu
e no compressor ao fazer isso.
Se a pressão do pneu for superior
a 1,3 bar, corrigir para o valor
correcto. Repetir o procedimento
até deixar de haver perda de
pressão.
Se a pressão do pneu baixar para menos de 1,3 bar, não se deve
conduzir o veículo. Recorrer à
ajuda de uma oficina.
18. Guardar o kit de reparação dos pneus na bagageira.
Advertência
As características de condução
proporcionadas pelo pneu reparado
são muito afectadas, pelo que o
pneu deve ser substituído.
Se se ouvir um ruído anormal ou se
o compressor ficar quente, desligar
o compressor durante pelo menos 30 minutos.
A válvula de segurança incorporada abre a uma pressão de 7 bar.
Anotar a data de validade do kit.
Após essa data a capacidade
vedante deixa de ter garantia.
Prestar atenção à informação de
armazenamento constante da
garrafa de vedante.
Substituir a garrafa de vedante
utilizada. Eliminar a garrafa
conforme indicado na legislação
aplicável.
O compressor e o vedante podem
ser utilizados a partir de -30 °C
aproximadamente.

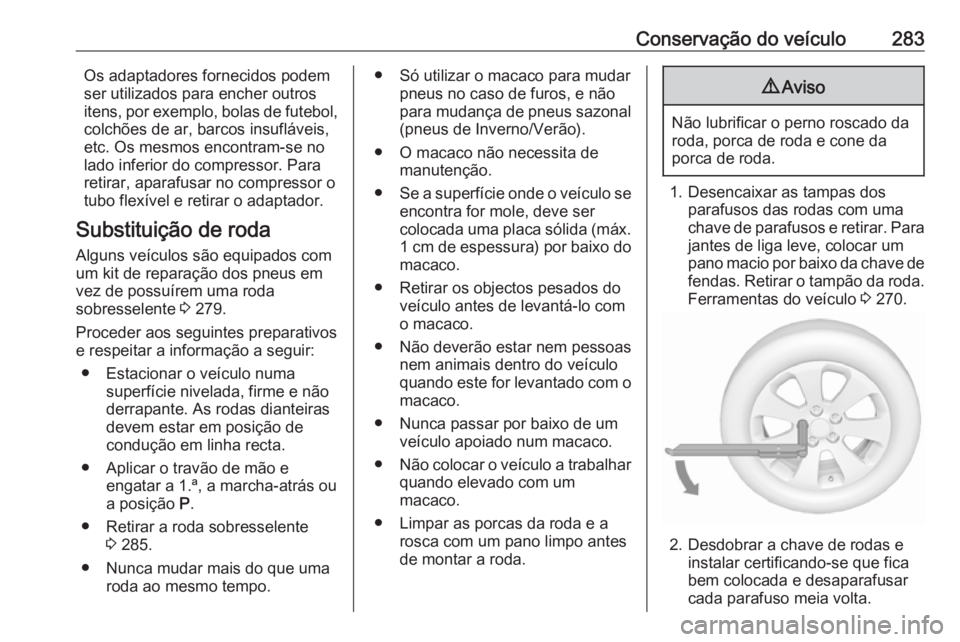

Conservação do veículo283Os adaptadores fornecidos podem
ser utilizados para encher outros
itens, por exemplo, bolas de futebol,
colchões de ar, barcos insufláveis,
etc. Os mesmos encontram-se no
lado inferior do compressor. Para
retirar, aparafusar no compressor o
tubo flexível e retirar o adaptador.
Substituição de roda
Alguns veículos são equipados com
um kit de reparação dos pneus em
vez de possuírem uma roda
sobresselente 3 279.
Proceder aos seguintes preparativos e respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
● Aplicar o travão de mão e engatar a 1.ª, a marcha-atrás oua posição P.
● Retirar a roda sobresselente 3 285.
● Nunca mudar mais do que uma roda ao mesmo tempo.● Só utilizar o macaco para mudarpneus no caso de furos, e não
para mudança de pneus sazonal
(pneus de Inverno/Verão).
● O macaco não necessita de manutenção.
● Se a superfície onde o veículo se
encontra for mole, deve ser
colocada uma placa sólida (máx. 1 cm de espessura) por baixo do
macaco.
● Retirar os objectos pesados do veículo antes de levantá-lo com
o macaco.
● Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o macaco.
● Nunca passar por baixo de um veículo apoiado num macaco.
● Não colocar o veículo a trabalhar
quando elevado com um
macaco.
● Limpar as porcas da roda e a rosca com um pano limpo antes
de montar a roda.9 Aviso
Não lubrificar o perno roscado da
roda, porca de roda e cone da
porca de roda.
1. Desencaixar as tampas dos parafusos das rodas com uma
chave de parafusos e retirar. Para
jantes de liga leve, colocar um
pano macio por baixo da chave de fendas. Retirar o tampão da roda.
Ferramentas do veículo 3 270.
2. Desdobrar a chave de rodas e
instalar certificando-se que fica
bem colocada e desaparafusar
cada parafuso meia volta.

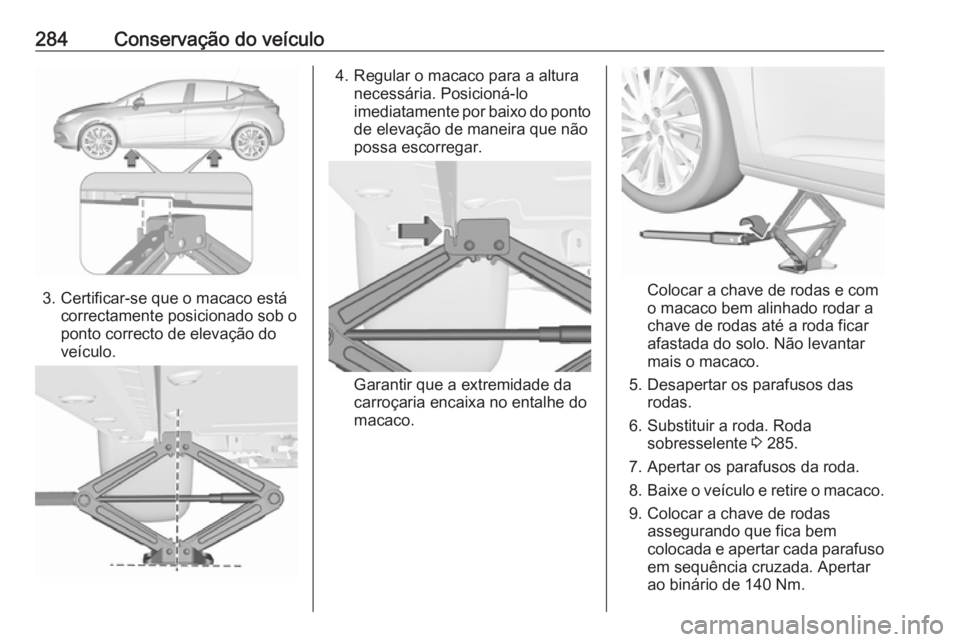

284Conservação do veículo
3. Certificar-se que o macaco estácorrectamente posicionado sob o
ponto correcto de elevação do
veículo.
4. Regular o macaco para a altura necessária. Posicioná-lo
imediatamente por baixo do ponto de elevação de maneira que não
possa escorregar.
Garantir que a extremidade da
carroçaria encaixa no entalhe do
macaco.
Colocar a chave de rodas e com
o macaco bem alinhado rodar a
chave de rodas até a roda ficar
afastada do solo. Não levantar
mais o macaco.
5. Desapertar os parafusos das rodas.
6. Substituir a roda. Roda sobresselente 3 285.
7. Apertar os parafusos da roda.
8. Baixe o veículo e retire o macaco.
9. Colocar a chave de rodas assegurando que fica bem
colocada e apertar cada parafuso
em sequência cruzada. Apertar
ao binário de 140 Nm.

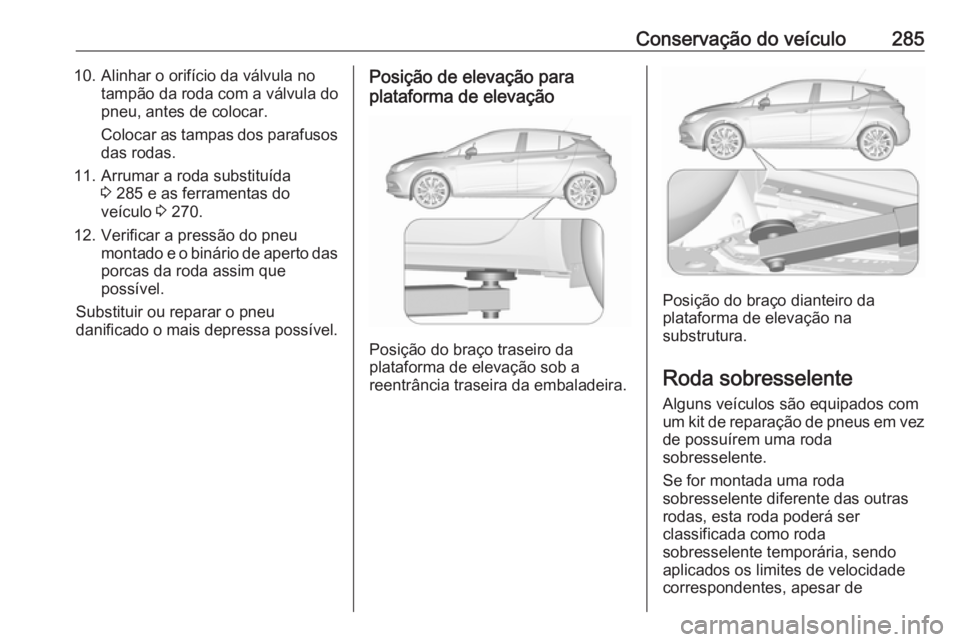

Conservação do veículo28510. Alinhar o orifício da válvula notampão da roda com a válvula do
pneu, antes de colocar.
Colocar as tampas dos parafusos das rodas.
11. Arrumar a roda substituída 3 285 e as ferramentas do
veículo 3 270.
12. Verificar a pressão do pneu montado e o binário de aperto dasporcas da roda assim que
possível.
Substituir ou reparar o pneu
danificado o mais depressa possível.Posição de elevação para
plataforma de elevação
Posição do braço traseiro da
plataforma de elevação sob a
reentrância traseira da embaladeira.
Posição do braço dianteiro da
plataforma de elevação na
substrutura.
Roda sobresselente Alguns veículos são equipados com
um kit de reparação de pneus em vez
de possuírem uma roda
sobresselente.
Se for montada uma roda
sobresselente diferente das outras
rodas, esta roda poderá ser
classificada como roda
sobresselente temporária, sendo
aplicados os limites de velocidade
correspondentes, apesar de

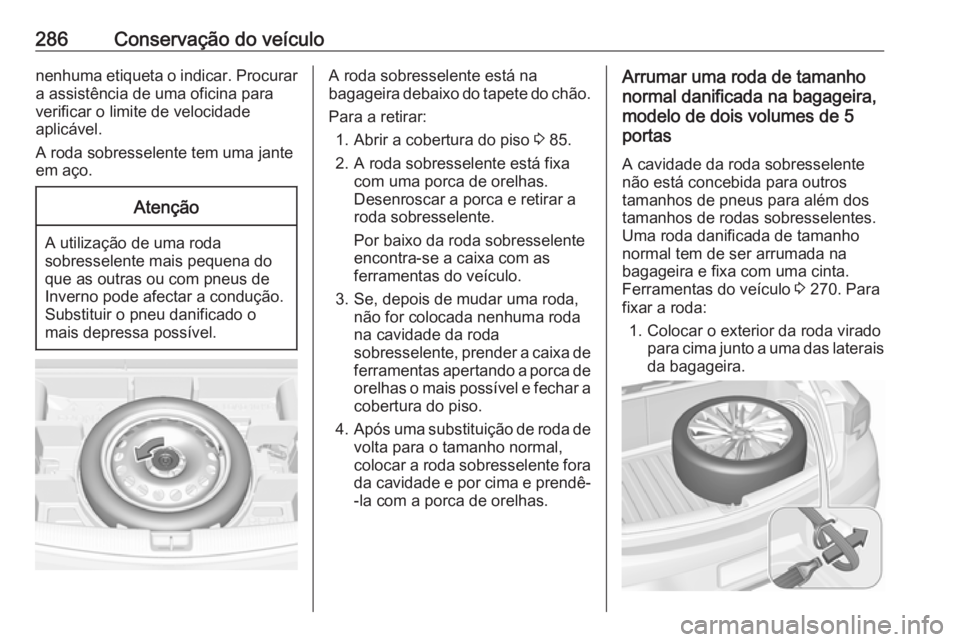

286Conservação do veículonenhuma etiqueta o indicar. Procurar
a assistência de uma oficina para
verificar o limite de velocidade
aplicável.
A roda sobresselente tem uma jante
em aço.Atenção
A utilização de uma roda
sobresselente mais pequena do
que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
A roda sobresselente está na
bagageira debaixo do tapete do chão.
Para a retirar: 1. Abrir a cobertura do piso 3 85.
2. A roda sobresselente está fixa com uma porca de orelhas.
Desenroscar a porca e retirar a
roda sobresselente.
Por baixo da roda sobresselente
encontra-se a caixa com as
ferramentas do veículo.
3. Se, depois de mudar uma roda, não for colocada nenhuma roda
na cavidade da roda
sobresselente, prender a caixa de ferramentas apertando a porca de orelhas o mais possível e fechar a
cobertura do piso.
4. Após uma substituição de roda de
volta para o tamanho normal,
colocar a roda sobresselente fora da cavidade e por cima e prendê--la com a porca de orelhas.Arrumar uma roda de tamanho
normal danificada na bagageira,
modelo de dois volumes de 5
portas
A cavidade da roda sobresselente
não está concebida para outros
tamanhos de pneus para além dos
tamanhos de rodas sobresselentes.
Uma roda danificada de tamanho
normal tem de ser arrumada na
bagageira e fixa com uma cinta.
Ferramentas do veículo 3 270. Para
fixar a roda:
1. Colocar o exterior da roda virado para cima junto a uma das lateraisda bagageira.

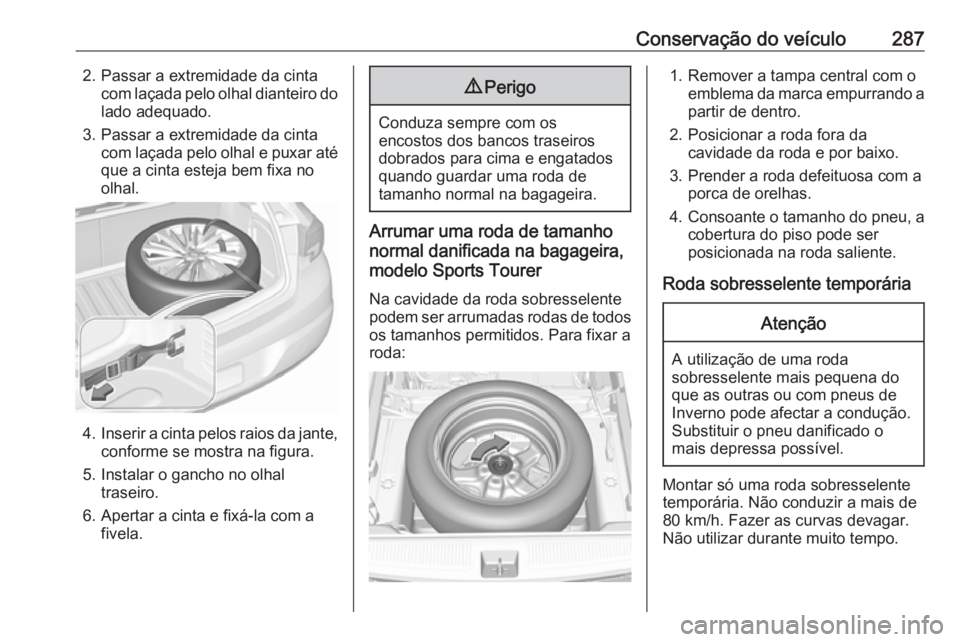

Conservação do veículo2872. Passar a extremidade da cintacom laçada pelo olhal dianteiro dolado adequado.
3. Passar a extremidade da cinta com laçada pelo olhal e puxar atéque a cinta esteja bem fixa no
olhal.
4. Inserir a cinta pelos raios da jante,
conforme se mostra na figura.
5. Instalar o gancho no olhal traseiro.
6. Apertar a cinta e fixá-la com a fivela.
9 Perigo
Conduza sempre com os
encostos dos bancos traseiros
dobrados para cima e engatados
quando guardar uma roda de
tamanho normal na bagageira.
Arrumar uma roda de tamanho
normal danificada na bagageira,
modelo Sports Tourer
Na cavidade da roda sobresselentepodem ser arrumadas rodas de todos os tamanhos permitidos. Para fixar a
roda:
1. Remover a tampa central com o emblema da marca empurrando apartir de dentro.
2. Posicionar a roda fora da cavidade da roda e por baixo.
3. Prender a roda defeituosa com a porca de orelhas.
4. Consoante o tamanho do pneu, a
cobertura do piso pode ser
posicionada na roda saliente.
Roda sobresselente temporáriaAtenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar. Não utilizar durante muito tempo.

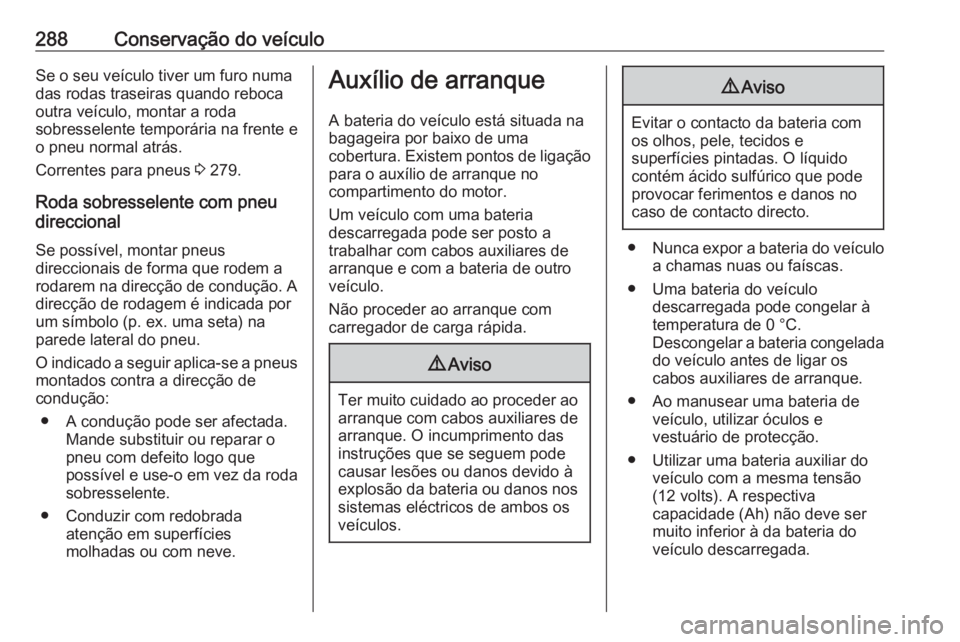

288Conservação do veículoSe o seu veículo tiver um furo numa
das rodas traseiras quando reboca
outra veículo, montar a roda
sobresselente temporária na frente e
o pneu normal atrás.
Correntes para pneus 3 279.
Roda sobresselente com pneu
direccional
Se possível, montar pneus direccionais de forma que rodem a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex. uma seta) na
parede lateral do pneu.
O indicado a seguir aplica-se a pneus
montados contra a direcção de
condução:
● A condução pode ser afectada. Mande substituir ou reparar o
pneu com defeito logo que
possível e use-o em vez da roda
sobresselente.
● Conduzir com redobrada atenção em superfícies
molhadas ou com neve.Auxílio de arranque
A bateria do veículo está situada na
bagageira por baixo de uma
cobertura. Existem pontos de ligação
para o auxílio de arranque no
compartimento do motor.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.
Não proceder ao arranque com
carregador de carga rápida.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido
contém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
● Nunca expor a bateria do veículo
a chamas nuas ou faíscas.
● Uma bateria do veículo descarregada pode congelar à
temperatura de 0 °C.
Descongelar a bateria congelada do veículo antes de ligar os
cabos auxiliares de arranque.
● Ao manusear uma bateria de veículo, utilizar óculos e
vestuário de protecção.
● Utilizar uma bateria auxiliar do veículo com a mesma tensão
(12 volts). A respectiva
capacidade (Ah) não deve ser
muito inferior à da bateria do
veículo descarregada.
