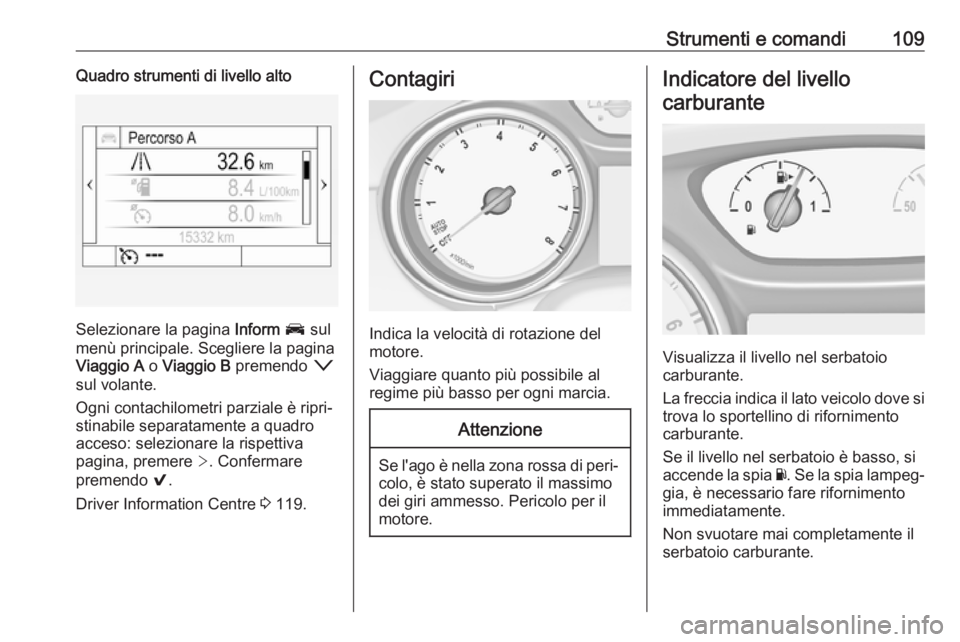

Strumenti e comandi109Quadro strumenti di livello alto
Selezionare la pagina Inform J sul
menù principale. Scegliere la pagina
Viaggio A o Viaggio B premendo o
sul volante.
Ogni contachilometri parziale è ripri‐
stinabile separatamente a quadro
acceso: selezionare la rispettiva
pagina, premere >. Confermare
premendo 9.
Driver Information Centre 3 119.
Contagiri
Indica la velocità di rotazione del
motore.
Viaggiare quanto più possibile al
regime più basso per ogni marcia.
Attenzione
Se l'ago è nella zona rossa di peri‐
colo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.
Indicatore del livello
carburante
Visualizza il livello nel serbatoio
carburante.
La freccia indica il lato veicolo dove si
trova lo sportellino di rifornimento
carburante.
Se il livello nel serbatoio è basso, si
accende la spia Y. Se la spia lampeg‐
gia, è necessario fare rifornimento
immediatamente.
Non svuotare mai completamente il
serbatoio carburante.

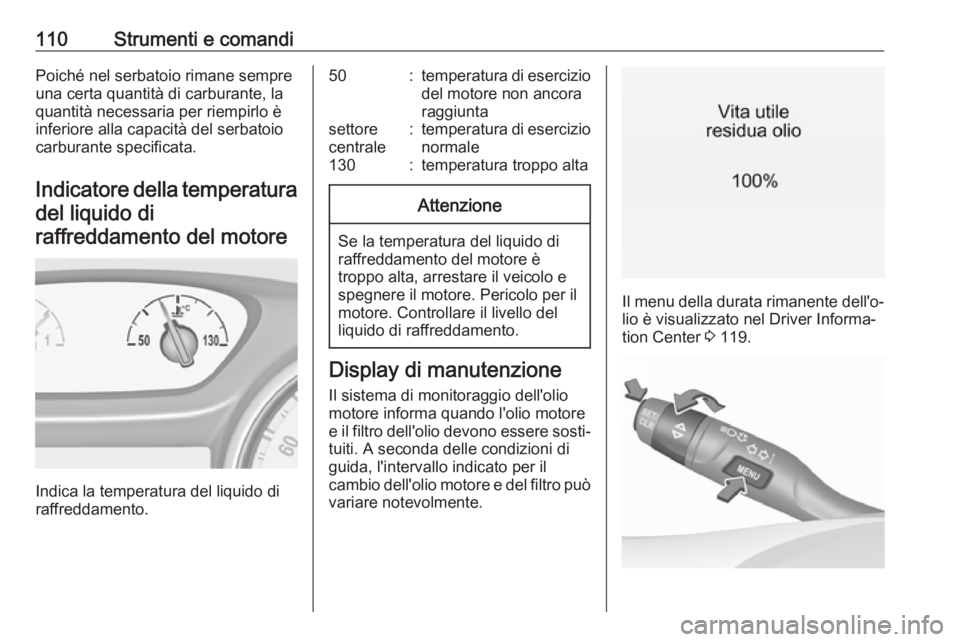

110Strumenti e comandiPoiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è
inferiore alla capacità del serbatoio carburante specificata.
Indicatore della temperatura del liquido di
raffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.
50:temperatura di esercizio
del motore non ancora
raggiuntasettore
centrale:temperatura di esercizio
normale130:temperatura troppo altaAttenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del
liquido di raffreddamento.
Display di manutenzione
Il sistema di monitoraggio dell'olio
motore informa quando l'olio motore
e il filtro dell'olio devono essere sosti‐
tuiti. A seconda delle condizioni di
guida, l'intervallo indicato per il
cambio dell'olio motore e del filtro può
variare notevolmente.
Il menu della durata rimanente dell'o‐ lio è visualizzato nel Driver Informa‐
tion Center 3 119.

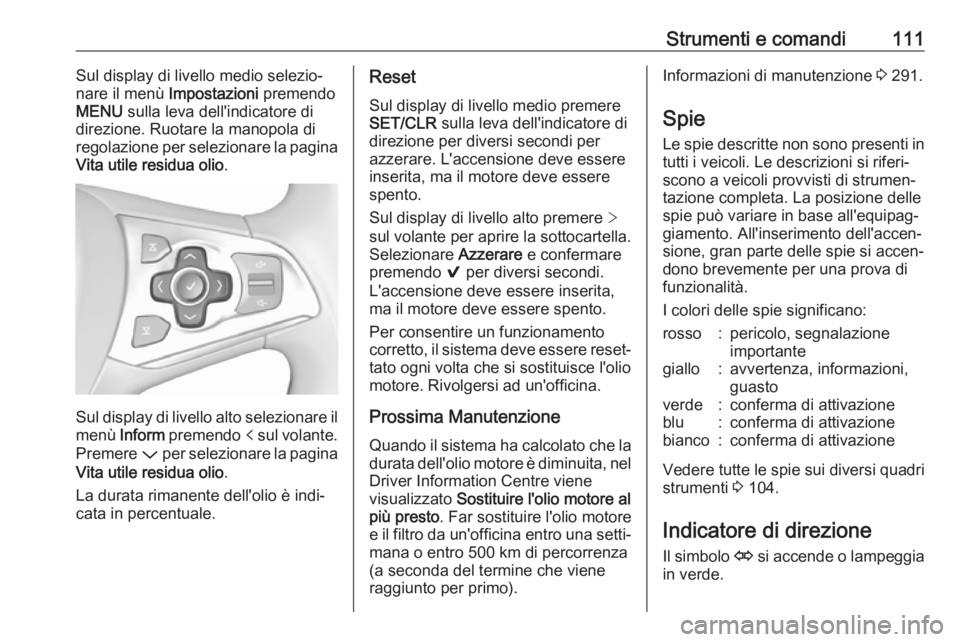

Strumenti e comandi111Sul display di livello medio selezio‐
nare il menù Impostazioni premendo
MENU sulla leva dell'indicatore di
direzione. Ruotare la manopola di
regolazione per selezionare la pagina
Vita utile residua olio .
Sul display di livello alto selezionare il
menù Inform premendo p sul volante.
Premere P per selezionare la pagina
Vita utile residua olio .
La durata rimanente dell'olio è indi‐
cata in percentuale.
Reset
Sul display di livello medio premere
SET/CLR sulla leva dell'indicatore di
direzione per diversi secondi per
azzerare. L'accensione deve essere
inserita, ma il motore deve essere
spento.
Sul display di livello alto premere >
sul volante per aprire la sottocartella.
Selezionare Azzerare e confermare
premendo 9 per diversi secondi.
L'accensione deve essere inserita, ma il motore deve essere spento.
Per consentire un funzionamento
corretto, il sistema deve essere reset‐ tato ogni volta che si sostituisce l'olio
motore. Rivolgersi ad un'officina.
Prossima Manutenzione
Quando il sistema ha calcolato che la
durata dell'olio motore è diminuita, nel
Driver Information Centre viene
visualizzato Sostituire l'olio motore al
più presto . Far sostituire l'olio motore
e il filtro da un'officina entro una setti‐ mana o entro 500 km di percorrenza
(a seconda del termine che viene
raggiunto per primo).Informazioni di manutenzione 3 291.
Spie
Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle
spie può variare in base all'equipag‐
giamento. All'inserimento dell'accen‐
sione, gran parte delle spie si accen‐
dono brevemente per una prova di funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione
importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione
Vedere tutte le spie sui diversi quadri
strumenti 3 104.
Indicatore di direzione Il simbolo O si accende o lampeggia
in verde.

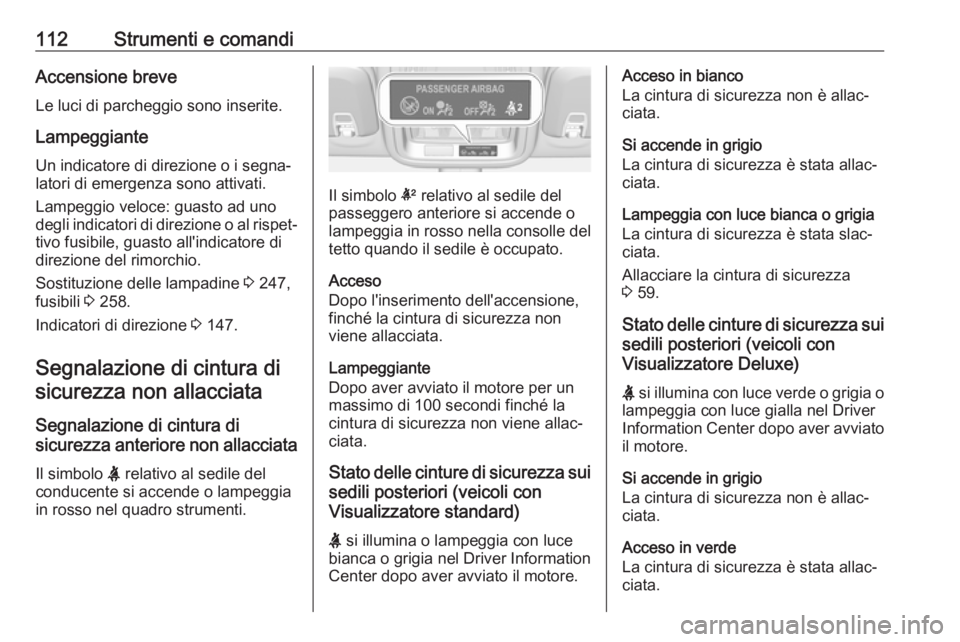

112Strumenti e comandiAccensione breveLe luci di parcheggio sono inserite.
Lampeggiante Un indicatore di direzione o i segna‐
latori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno
degli indicatori di direzione o al rispet‐
tivo fusibile, guasto all'indicatore di
direzione del rimorchio.
Sostituzione delle lampadine 3 247,
fusibili 3 258.
Indicatori di direzione 3 147.
Segnalazione di cintura di sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
Il simbolo X relativo al sedile del
conducente si accende o lampeggia
in rosso nel quadro strumenti.
Il simbolo k relativo al sedile del
passeggero anteriore si accende o
lampeggia in rosso nella consolle del
tetto quando il sedile è occupato.
Acceso
Dopo l'inserimento dell'accensione,
finché la cintura di sicurezza non
viene allacciata.
Lampeggiante
Dopo aver avviato il motore per un
massimo di 100 secondi finché la
cintura di sicurezza non viene allac‐
ciata.
Stato delle cinture di sicurezza sui sedili posteriori (veicoli con
Visualizzatore standard)
X si illumina o lampeggia con luce
bianca o grigia nel Driver Information
Center dopo aver avviato il motore.
Acceso in bianco
La cintura di sicurezza non è allac‐
ciata.
Si accende in grigio
La cintura di sicurezza è stata allac‐
ciata.
Lampeggia con luce bianca o grigia La cintura di sicurezza è stata slac‐
ciata.
Allacciare la cintura di sicurezza
3 59.
Stato delle cinture di sicurezza sui sedili posteriori (veicoli con
Visualizzatore Deluxe)
X si illumina con luce verde o grigia o
lampeggia con luce gialla nel Driver
Information Center dopo aver avviato
il motore.
Si accende in grigio
La cintura di sicurezza non è allac‐
ciata.
Acceso in verde
La cintura di sicurezza è stata allac‐
ciata.

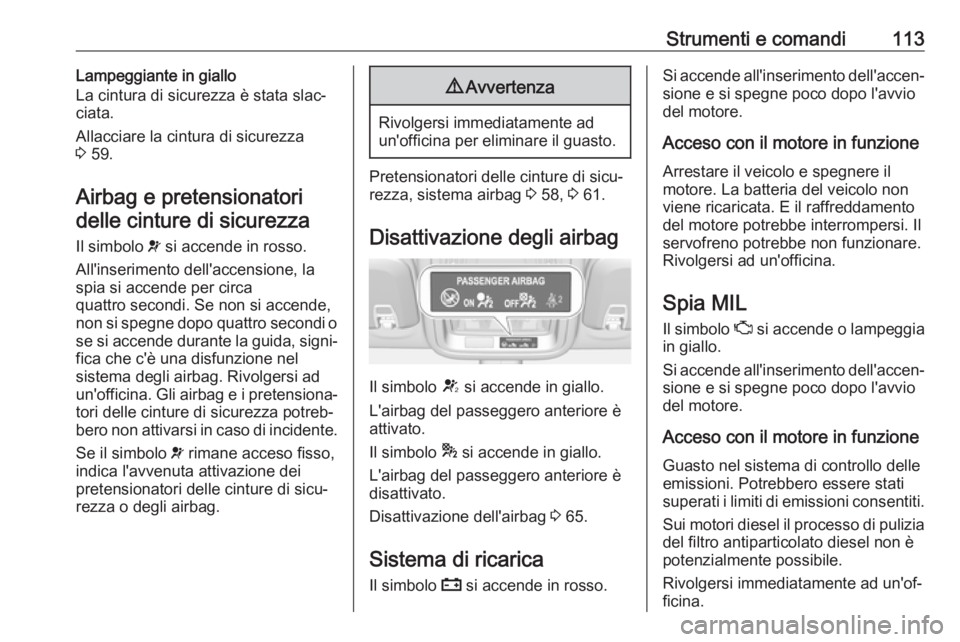

Strumenti e comandi113Lampeggiante in giallo
La cintura di sicurezza è stata slac‐
ciata.
Allacciare la cintura di sicurezza
3 59.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa
quattro secondi. Se non si accende, non si spegne dopo quattro secondi o
se si accende durante la guida, signi‐
fica che c'è una disfunzione nel
sistema degli airbag. Rivolgersi ad
un'officina. Gli airbag e i pretensiona‐
tori delle cinture di sicurezza potreb‐
bero non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei
pretensionatori delle cinture di sicu‐
rezza o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 58, 3 61.
Disattivazione degli airbag
Il simbolo V si accende in giallo.
L'airbag del passeggero anteriore è
attivato.
Il simbolo * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato.
Disattivazione dell'airbag 3 65.
Sistema di ricarica Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐
sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il
motore. La batteria del veicolo non
viene ricaricata. E il raffreddamento
del motore potrebbe interrompersi. Il
servofreno potrebbe non funzionare.
Rivolgersi ad un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐
sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Sui motori diesel il processo di pulizia del filtro antiparticolato diesel non è
potenzialmente possibile.
Rivolgersi immediatamente ad un'of‐
ficina.

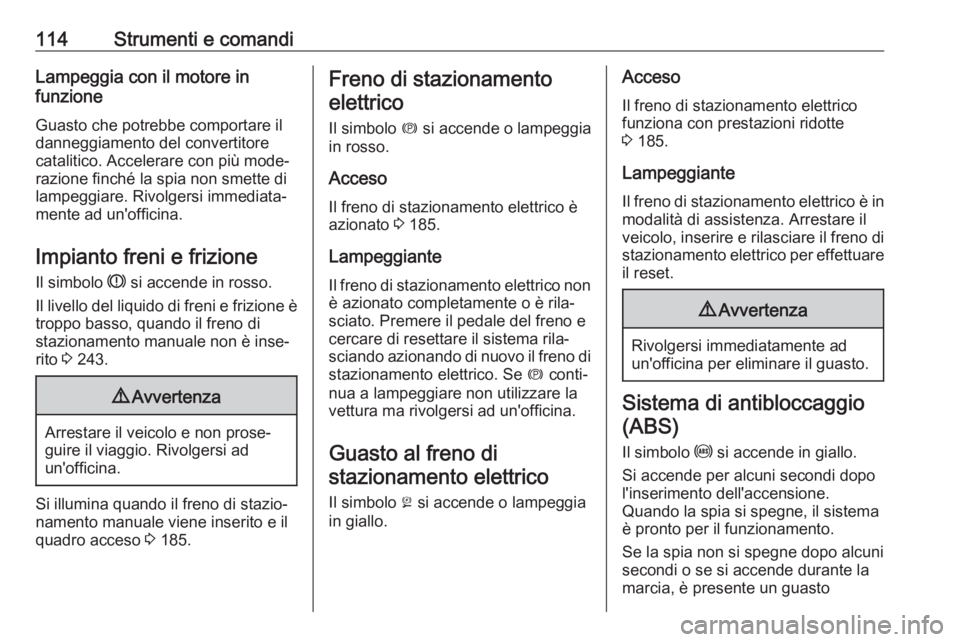

114Strumenti e comandiLampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore
catalitico. Accelerare con più mode‐
razione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.
Impianto freni e frizione Il simbolo R si accende in rosso.
Il livello del liquido di freni e frizione è troppo basso, quando il freno di
stazionamento manuale non è inse‐
rito 3 243.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si illumina quando il freno di stazio‐
namento manuale viene inserito e il quadro acceso 3 185.
Freno di stazionamento
elettrico
Il simbolo m si accende o lampeggia
in rosso.
Acceso
Il freno di stazionamento elettrico è azionato 3 185.
Lampeggiante Il freno di stazionamento elettrico non è azionato completamente o è rila‐
sciato. Premere il pedale del freno e
cercare di resettare il sistema rila‐
sciando azionando di nuovo il freno di stazionamento elettrico. Se m conti‐
nua a lampeggiare non utilizzare la
vettura ma rivolgersi ad un'officina.
Guasto al freno distazionamento elettrico
Il simbolo j si accende o lampeggia
in giallo.Acceso
Il freno di stazionamento elettricofunziona con prestazioni ridotte
3 185.
Lampeggiante Il freno di stazionamento elettrico è in modalità di assistenza. Arrestare il
veicolo, inserire e rilasciare il freno di
stazionamento elettrico per effettuare
il reset.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto

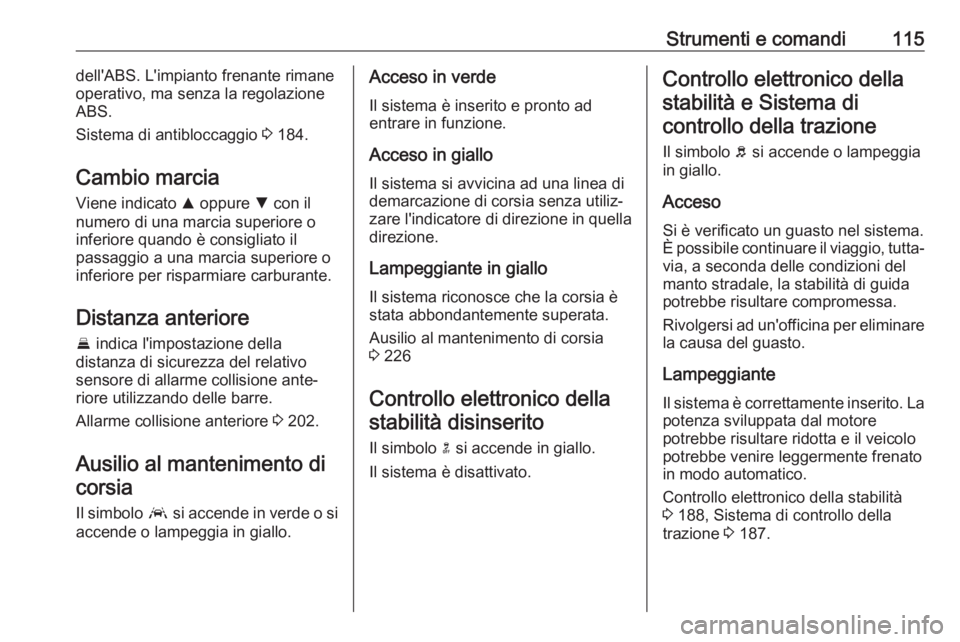

Strumenti e comandi115dell'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 184.
Cambio marcia Viene indicato R oppure S con il
numero di una marcia superiore o inferiore quando è consigliato il
passaggio a una marcia superiore o
inferiore per risparmiare carburante.
Distanza anteriore
E indica l'impostazione della
distanza di sicurezza del relativo
sensore di allarme collisione ante‐ riore utilizzando delle barre.
Allarme collisione anteriore 3 202.
Ausilio al mantenimento di corsia
Il simbolo a si accende in verde o si
accende o lampeggia in giallo.Acceso in verde
Il sistema è inserito e pronto ad
entrare in funzione.
Acceso in giallo
Il sistema si avvicina ad una linea di
demarcazione di corsia senza utiliz‐
zare l'indicatore di direzione in quella
direzione.
Lampeggiante in giallo Il sistema riconosce che la corsia è
stata abbondantemente superata.
Ausilio al mantenimento di corsia
3 226
Controllo elettronico della stabilità disinserito
Il simbolo n si accende in giallo.
Il sistema è disattivato.Controllo elettronico della stabilità e Sistema dicontrollo della trazione
Il simbolo b si accende o lampeggia
in giallo.
Acceso Si è verificato un guasto nel sistema.
È possibile continuare il viaggio, tutta‐
via, a seconda delle condizioni del
manto stradale, la stabilità di guida
potrebbe risultare compromessa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Lampeggiante Il sistema è correttamente inserito. Lapotenza sviluppata dal motore
potrebbe risultare ridotta e il veicolo
potrebbe venire leggermente frenato
in modo automatico.
Controllo elettronico della stabilità 3 188, Sistema di controllo della
trazione 3 187.

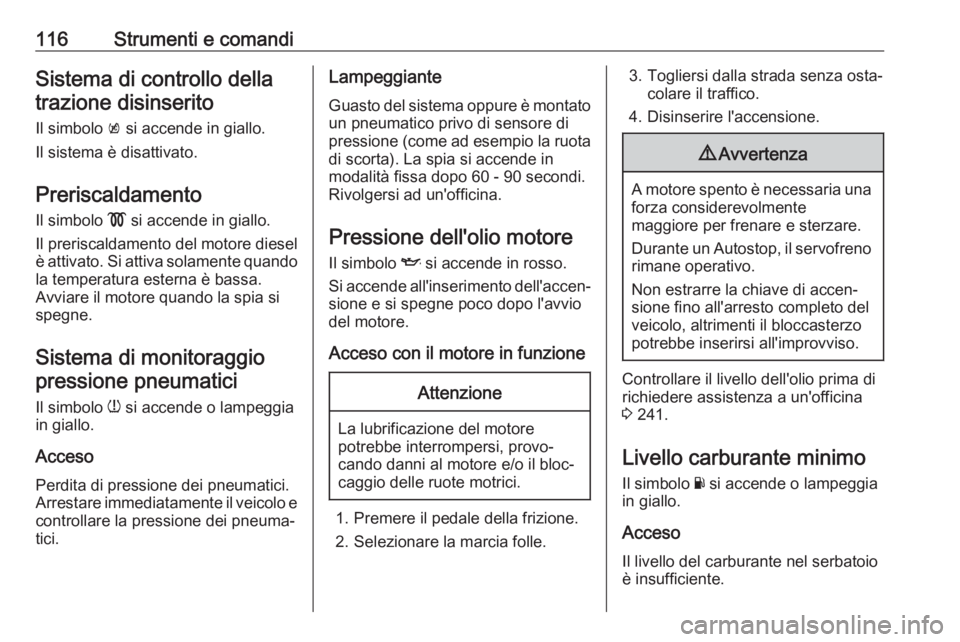

116Strumenti e comandiSistema di controllo dellatrazione disinserito
Il simbolo k si accende in giallo.
Il sistema è disattivato.
Preriscaldamento Il simbolo ! si accende in giallo.
Il preriscaldamento del motore diesel
è attivato. Si attiva solamente quando la temperatura esterna è bassa.
Avviare il motore quando la spia si
spegne.
Sistema di monitoraggio pressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso
Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐
tici.Lampeggiante
Guasto del sistema oppure è montato un pneumatico privo di sensore di
pressione (come ad esempio la ruota
di scorta). La spia si accende in
modalità fissa dopo 60 - 90 secondi.
Rivolgersi ad un'officina.
Pressione dell'olio motore Il simbolo I si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzioneAttenzione
La lubrificazione del motore
potrebbe interrompersi, provo‐
cando danni al motore e/o il bloc‐ caggio delle ruote motrici.
1. Premere il pedale della frizione.
2. Selezionare la marcia folle.
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.9 Avvertenza
A motore spento è necessaria una
forza considerevolmente
maggiore per frenare e sterzare.
Durante un Autostop, il servofreno
rimane operativo.
Non estrarre la chiave di accen‐ sione fino all'arresto completo del veicolo, altrimenti il bloccasterzopotrebbe inserirsi all'improvviso.
Controllare il livello dell'olio prima di
richiedere assistenza a un'officina
3 241.
Livello carburante minimo Il simbolo Y si accende o lampeggia
in giallo.
Acceso
Il livello del carburante nel serbatoio è insufficiente.

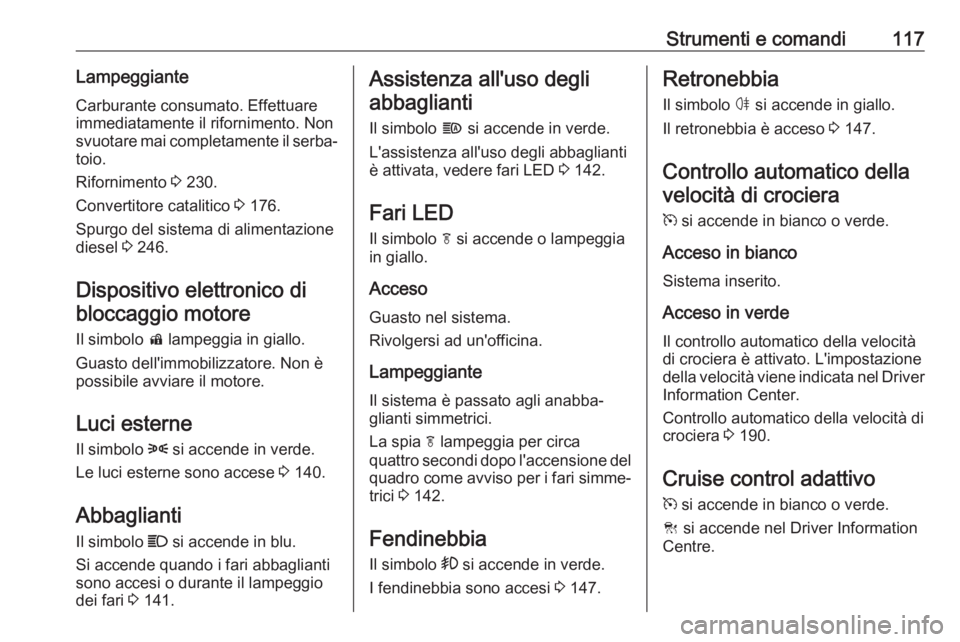

Strumenti e comandi117LampeggianteCarburante consumato. Effettuare
immediatamente il rifornimento. Non
svuotare mai completamente il serba‐ toio.
Rifornimento 3 230.
Convertitore catalitico 3 176.
Spurgo del sistema di alimentazione
diesel 3 246.
Dispositivo elettronico di
bloccaggio motore
Il simbolo d lampeggia in giallo.
Guasto dell'immobilizzatore. Non è
possibile avviare il motore.
Luci esterne
Il simbolo 8 si accende in verde.
Le luci esterne sono accese 3 140.
Abbaglianti
Il simbolo C si accende in blu.
Si accende quando i fari abbaglianti sono accesi o durante il lampeggio
dei fari 3 141.Assistenza all'uso degli
abbaglianti
Il simbolo f si accende in verde.
L'assistenza all'uso degli abbaglianti è attivata, vedere fari LED 3 142.
Fari LED
Il simbolo f si accende o lampeggia
in giallo.
Acceso Guasto nel sistema.
Rivolgersi ad un'officina.
Lampeggiante
Il sistema è passato agli anabba‐
glianti simmetrici.
La spia f lampeggia per circa
quattro secondi dopo l'accensione del quadro come avviso per i fari simme‐ trici 3 142.
Fendinebbia Il simbolo > si accende in verde.
I fendinebbia sono accesi 3 147.Retronebbia
Il simbolo ø si accende in giallo.
Il retronebbia è acceso 3 147.
Controllo automatico della
velocità di crociera
m si accende in bianco o verde.
Acceso in bianco
Sistema inserito.
Acceso in verde Il controllo automatico della velocità
di crociera è attivato. L'impostazione
della velocità viene indicata nel Driver
Information Center.
Controllo automatico della velocità di
crociera 3 190.
Cruise control adattivo
m si accende in bianco o verde.
C si accende nel Driver Information
Centre.

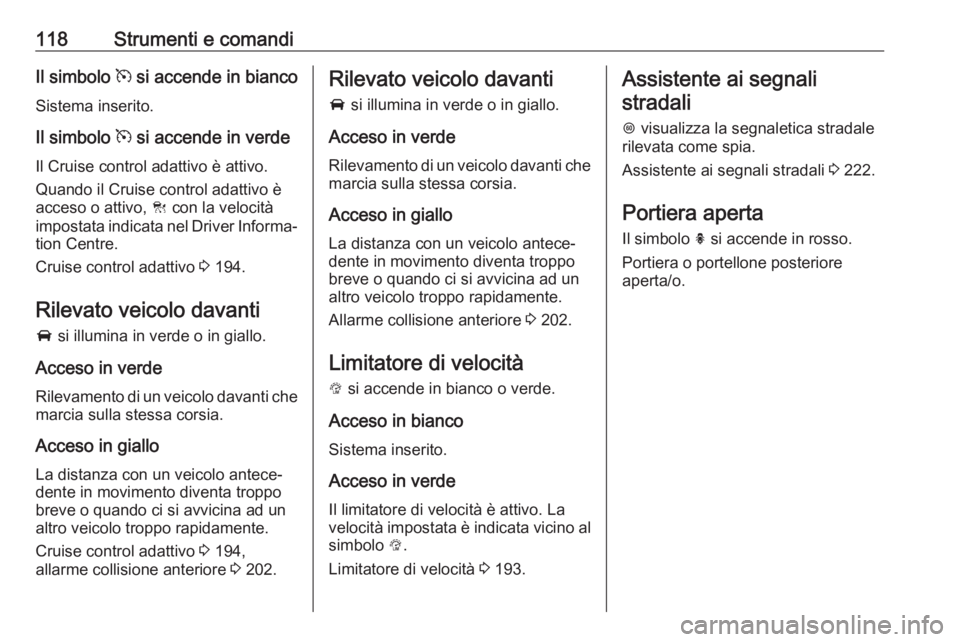

118Strumenti e comandiIl simbolo m si accende in bianco
Sistema inserito.
Il simbolo m si accende in verde
Il Cruise control adattivo è attivo.
Quando il Cruise control adattivo è
acceso o attivo, C con la velocità
impostata indicata nel Driver Informa‐ tion Centre.
Cruise control adattivo 3 194.
Rilevato veicolo davanti A si illumina in verde o in giallo.
Acceso in verde Rilevamento di un veicolo davanti che
marcia sulla stessa corsia.
Acceso in giallo
La distanza con un veicolo antece‐
dente in movimento diventa troppo
breve o quando ci si avvicina ad un
altro veicolo troppo rapidamente.
Cruise control adattivo 3 194,
allarme collisione anteriore 3 202.Rilevato veicolo davanti
A si illumina in verde o in giallo.
Acceso in verde Rilevamento di un veicolo davanti chemarcia sulla stessa corsia.
Acceso in giallo
La distanza con un veicolo antece‐
dente in movimento diventa troppo
breve o quando ci si avvicina ad un
altro veicolo troppo rapidamente.
Allarme collisione anteriore 3 202.
Limitatore di velocità
L si accende in bianco o verde.
Acceso in bianco Sistema inserito.
Acceso in verde
Il limitatore di velocità è attivo. La
velocità impostata è indicata vicino al
simbolo L.
Limitatore di velocità 3 193.Assistente ai segnali
stradali
L visualizza la segnaletica stradale
rilevata come spia.
Assistente ai segnali stradali 3 222.
Portiera aperta
Il simbolo h si accende in rosso.
Portiera o portellone posteriore
aperta/o.
