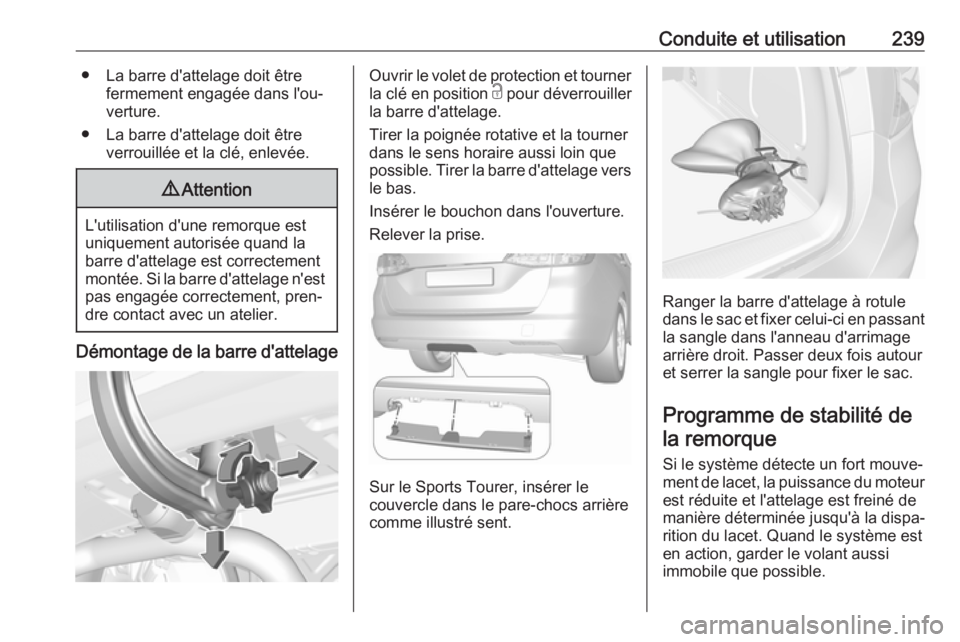

Conduite et utilisation239● La barre d'attelage doit êtrefermement engagée dans l'ou‐
verture.
● La barre d'attelage doit être verrouillée et la clé, enlevée.9Attention
L'utilisation d'une remorque est
uniquement autorisée quand la
barre d'attelage est correctement
montée. Si la barre d'attelage n'est
pas engagée correctement, pren‐
dre contact avec un atelier.
Démontage de la barre d'attelage
Ouvrir le volet de protection et tourner
la clé en position c pour déverrouiller
la barre d'attelage.
Tirer la poignée rotative et la tourner
dans le sens horaire aussi loin que
possible. Tirer la barre d'attelage vers le bas.
Insérer le bouchon dans l'ouverture.
Relever la prise.
Sur le Sports Tourer, insérer le
couvercle dans le pare-chocs arrière comme illustré sent.
Ranger la barre d'attelage à rotule
dans le sac et fixer celui-ci en passant la sangle dans l'anneau d'arrimagearrière droit. Passer deux fois autouret serrer la sangle pour fixer le sac.
Programme de stabilité de la remorque
Si le système détecte un fort mouve‐
ment de lacet, la puissance du moteur
est réduite et l'attelage est freiné de
manière déterminée jusqu'à la dispa‐
rition du lacet. Quand le système est
en action, garder le volant aussi
immobile que possible.

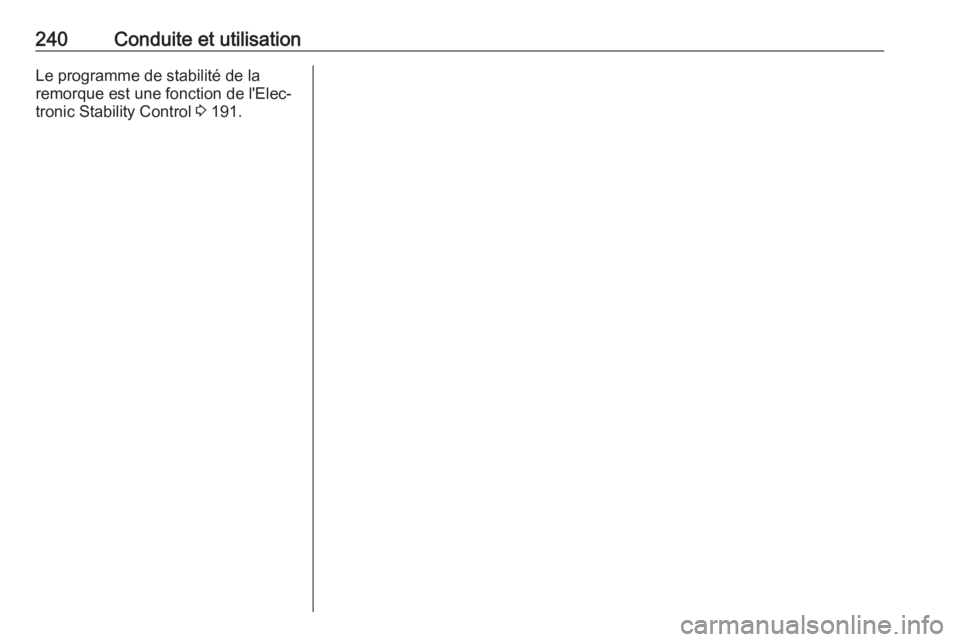

240Conduite et utilisationLe programme de stabilité de la
remorque est une fonction de l'Elec‐
tronic Stability Control 3 191.

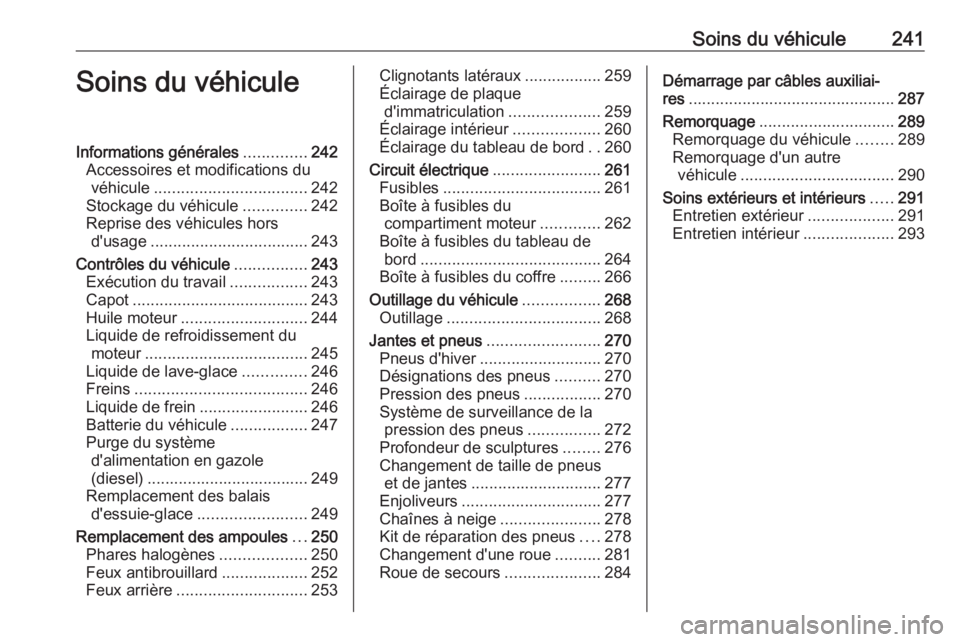

Soins du véhicule241Soins du véhiculeInformations générales..............242
Accessoires et modifications du véhicule .................................. 242
Stockage du véhicule ..............242
Reprise des véhicules hors d'usage ................................... 243
Contrôles du véhicule ................243
Exécution du travail .................243
Capot ....................................... 243
Huile moteur ............................ 244
Liquide de refroidissement du moteur .................................... 245
Liquide de lave-glace ..............246
Freins ...................................... 246
Liquide de frein ........................246
Batterie du véhicule .................247
Purge du système d'alimentation en gazole
(diesel) .................................... 249
Remplacement des balais d'essuie-glace ........................ 249
Remplacement des ampoules ...250
Phares halogènes ...................250
Feux antibrouillard ...................252
Feux arrière ............................. 253Clignotants latéraux .................259
Éclairage de plaque d'immatriculation ....................259
Éclairage intérieur ...................260
Éclairage du tableau de bord ..260
Circuit électrique ........................261
Fusibles ................................... 261
Boîte à fusibles du compartiment moteur .............262
Boîte à fusibles du tableau de bord ........................................ 264
Boîte à fusibles du coffre .........266
Outillage du véhicule .................268
Outillage .................................. 268
Jantes et pneus ......................... 270
Pneus d'hiver ........................... 270
Désignations des pneus ..........270
Pression des pneus .................270
Système de surveillance de la pression des pneus ................272
Profondeur de sculptures ........276
Changement de taille de pneus et de jantes ............................. 277
Enjoliveurs ............................... 277
Chaînes à neige ......................278
Kit de réparation des pneus ....278
Changement d'une roue ..........281
Roue de secours .....................284Démarrage par câbles auxiliai‐
res .............................................. 287
Remorquage .............................. 289
Remorquage du véhicule ........289
Remorquage d'un autre véhicule .................................. 290
Soins extérieurs et intérieurs .....291
Entretien extérieur ...................291
Entretien intérieur ....................293

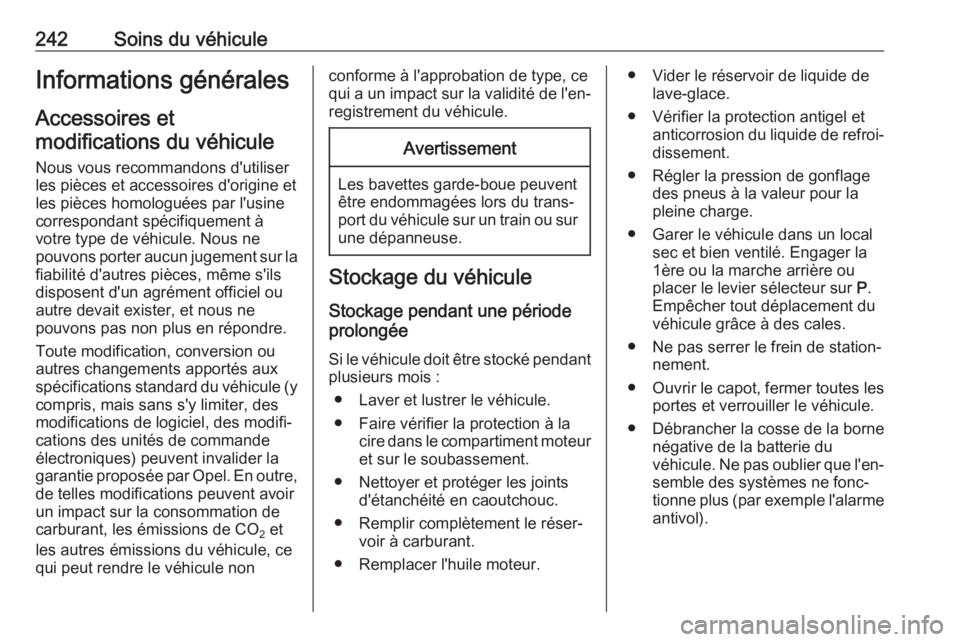

242Soins du véhiculeInformations généralesAccessoires etmodifications du véhicule
Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine
correspondant spécifiquement à
votre type de véhicule. Nous ne
pouvons porter aucun jugement sur la
fiabilité d'autres pièces, même s'ils
disposent d'un agrément officiel ou
autre devait exister, et nous ne
pouvons pas non plus en répondre.
Toute modification, conversion ou
autres changements apportés aux
spécifications standard du véhicule (y
compris, mais sans s'y limiter, des
modifications de logiciel, des modifi‐
cations des unités de commande
électroniques) peuvent invalider la garantie proposée par Opel. En outre, de telles modifications peuvent avoir
un impact sur la consommation de
carburant, les émissions de CO 2 et
les autres émissions du véhicule, ce
qui peut rendre le véhicule nonconforme à l'approbation de type, ce
qui a un impact sur la validité de l'en‐ registrement du véhicule.Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée
Si le véhicule doit être stocké pendant plusieurs mois :
● Laver et lustrer le véhicule.
● Faire vérifier la protection à la cire dans le compartiment moteur
et sur le soubassement.
● Nettoyer et protéger les joints d'étanchéité en caoutchouc.
● Remplir complètement le réser‐ voir à carburant.
● Remplacer l'huile moteur.
● Vider le réservoir de liquide de lave-glace.
● Vérifier la protection antigel et anticorrosion du liquide de refroi‐
dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
1ère ou la marche arrière ou
placer le levier sélecteur sur P.
Empêcher tout déplacement du
véhicule grâce à des cales.
● Ne pas serrer le frein de station‐ nement.
● Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
● Débrancher la cosse de la borne négative de la batterie du
véhicule. Ne pas oublier que l'en‐
semble des systèmes ne fonc‐
tionne plus (par exemple l'alarme
antivol).

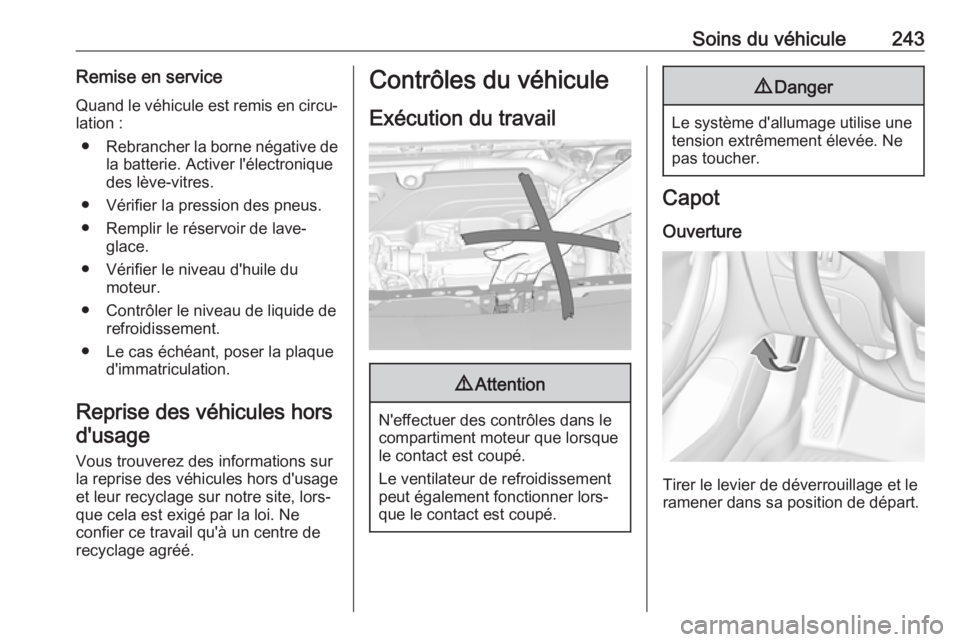

Soins du véhicule243Remise en serviceQuand le véhicule est remis en circu‐
lation :
● Rebrancher la borne négative de
la batterie. Activer l'électronique
des lève-vitres.
● Vérifier la pression des pneus.
● Remplir le réservoir de lave- glace.
● Vérifier le niveau d'huile du moteur.
● Contrôler le niveau de liquide de refroidissement.
● Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur la reprise des véhicules hors d'usage
et leur recyclage sur notre site, lors‐
que cela est exigé par la loi. Ne
confier ce travail qu'à un centre de
recyclage agréé.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.
9 Danger
Le système d'allumage utilise une
tension extrêmement élevée. Ne
pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.

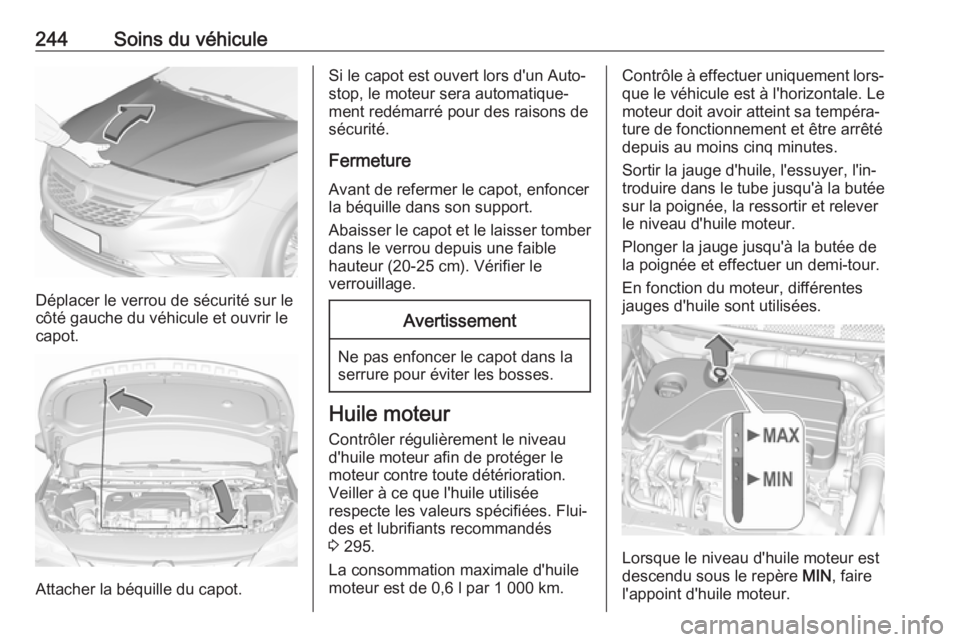

244Soins du véhicule
Déplacer le verrou de sécurité sur le
côté gauche du véhicule et ouvrir le
capot.
Attacher la béquille du capot.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐
ment redémarré pour des raisons de sécurité.
Fermeture
Avant de refermer le capot, enfoncer la béquille dans son support.
Abaisser le capot et le laisser tomber dans le verrou depuis une faible
hauteur (20-25 cm). Vérifier le
verrouillage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Contrôler régulièrement le niveau
d'huile moteur afin de protéger le
moteur contre toute détérioration.
Veiller à ce que l'huile utilisée
respecte les valeurs spécifiées. Flui‐
des et lubrifiants recommandés
3 295.
La consommation maximale d'huile
moteur est de 0,6 l par 1 000 km.
Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins cinq minutes.
Sortir la jauge d'huile, l'essuyer, l'in‐
troduire dans le tube jusqu'à la butée
sur la poignée, la ressortir et relever
le niveau d'huile moteur.
Plonger la jauge jusqu'à la butée de
la poignée et effectuer un demi-tour.
En fonction du moteur, différentes jauges d'huile sont utilisées.
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.

Soins du véhicule245
Nous vous recommandons d'utiliser
la même qualité d'huile moteur que celle utilisée lors de la dernière
vidange.
Le niveau d'huile moteur ne doit pas
dépasser le repère MAX de la jauge.Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré.
Capacités de remplissage 3 310.
Remettre le bouchon droit et le serrer.
Liquide de refroidissement du moteur
Le liquide de refroidissement offre
une protection contre le gel à des
températures approximativement
jusqu'à -28 °C. Dans les régions froi‐
des où les températures sont très
basses, le liquide de refroidissement
rempli en usine offre une protection
contre le gel jusqu'à environ -37 °C.
Avertissement
N'employer que du produit antigel
homologué.
Liquide de refroidissement et antigel 3 295.
Niveau de liquide de
refroidissementAvertissement
Un niveau insuffisant de liquide de refroidissement peut provoquer
des dommages au moteur.
Si le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver au-dessus du
repère de niveau de remplissage.
Faire l'appoint si le niveau est bas.

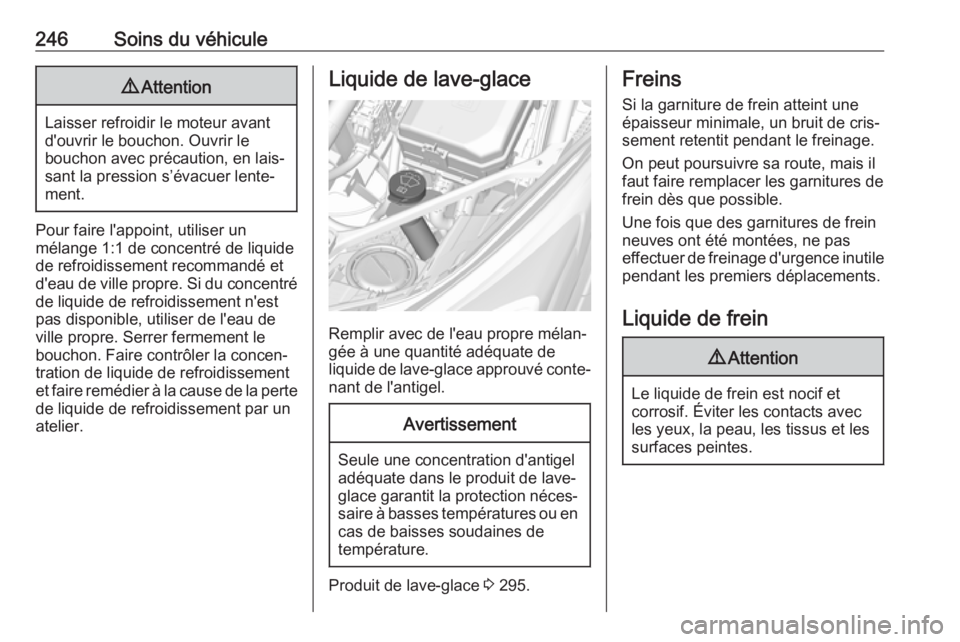

246Soins du véhicule9Attention
Laisser refroidir le moteur avant
d'ouvrir le bouchon. Ouvrir le
bouchon avec précaution, en lais‐
sant la pression s’évacuer lente‐
ment.
Pour faire l'appoint, utiliser un
mélange 1:1 de concentré de liquide
de refroidissement recommandé et
d'eau de ville propre. Si du concentré
de liquide de refroidissement n'est
pas disponible, utiliser de l'eau de
ville propre. Serrer fermement le
bouchon. Faire contrôler la concen‐ tration de liquide de refroidissement
et faire remédier à la cause de la perte de liquide de refroidissement par un
atelier.
Liquide de lave-glace
Remplir avec de l'eau propre mélan‐
gée à une quantité adéquate de
liquide de lave-glace approuvé conte‐
nant de l'antigel.
Avertissement
Seule une concentration d'antigel
adéquate dans le produit de lave-
glace garantit la protection néces‐ saire à basses températures ou en cas de baisses soudaines de
température.
Produit de lave-glace 3 295.
Freins
Si la garniture de frein atteint une épaisseur minimale, un bruit de cris‐
sement retentit pendant le freinage.
On peut poursuivre sa route, mais il
faut faire remplacer les garnitures de
frein dès que possible.
Une fois que des garnitures de frein
neuves ont été montées, ne pas
effectuer de freinage d'urgence inutile
pendant les premiers déplacements.
Liquide de frein9 Attention
Le liquide de frein est nocif et
corrosif. Éviter les contacts avec
les yeux, la peau, les tissus et les
surfaces peintes.

Soins du véhicule247

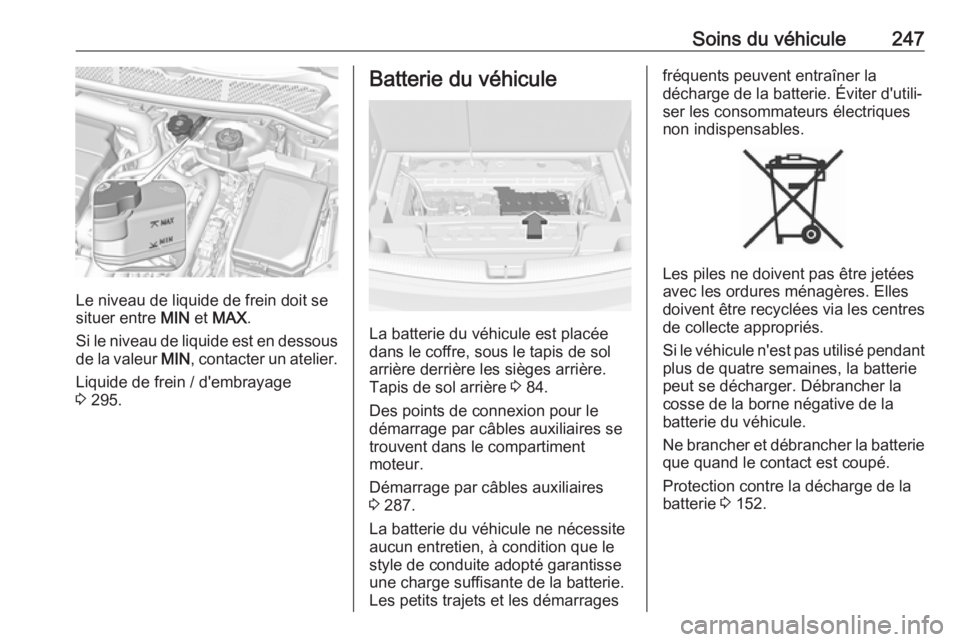

Le niveau de liquide de frein doit se
situer entre MIN et MAX .
Si le niveau de liquide est en dessous
de la valeur MIN, contacter un atelier.
Liquide de frein / d'embrayage
3 295.
Batterie du véhicule
La batterie du véhicule est placée
dans le coffre, sous le tapis de sol
arrière derrière les sièges arrière. Tapis de sol arrière 3 84.
Des points de connexion pour le démarrage par câbles auxiliaires se
trouvent dans le compartiment
moteur.
Démarrage par câbles auxiliaires
3 287.
La batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la
décharge de la batterie. Éviter d'utili‐
ser les consommateurs électriques
non indispensables.
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres de collecte appropriés.
Si le véhicule n'est pas utilisé pendant
plus de quatre semaines, la batterie
peut se décharger. Débrancher la
cosse de la borne négative de la
batterie du véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.
Protection contre la décharge de la
batterie 3 152.

248Soins du véhiculeDéconnexion de la batterieSi la batterie du véhicule doit être
déconnectée (par ex. pour un entre‐
tien), la sirène d'alarme doit être
désactivée comme suit : Mettre le contact, puis le couper, puis débran‐
cher la batterie du véhicule dans les
15 secondes qui suivent.
Remplacement de la batterie du
véhicule
Remarque
Toute dérogation aux instructions données dans cette section peut
entraîner la désactivation tempo‐
raire du système Stop/Start.
Quand la batterie du véhicule est
remplacée, s'assurer qu'il n'y a pas de trous de ventilation ouverts à proxi‐
mité de la borne positive. Si un trou
de ventilation est ouvert dans cette
zone, il doit être obturé par un capu‐
chon borgne et la ventilation à proxi‐
mité de la borne négative doit être
ouverte.Dans les véhicules équipés d'une
batterie AGM (fibre de verre absor‐
bante), s'assurer que la batterie est
remplacée par une autre batterie
AGM.
Une batterie AGM se reconnaît à l'éti‐
quette sur la batterie. Nous recom‐
mandons d'utiliser une batterie de
véhicule d'origine Opel.
Remarque
L'utilisation d'une batterie de
véhicule AGM autre qu'une batterie
Opel d'origine peut réduire les
performances.
Nous vous recommandons de faire
remplacer la batterie du véhicule par
un atelier.
Système Stop/Start 3 171.
Charge de la batterie du véhicule9 Attention
Sur les véhicules avec système
Stop/Start, s'assurer que la
tension de charge ne dépasse pas
14,6 V en cas d'utilisation d'un
chargeur de batterie. Sinon, la
batterie du véhicule peut être
endommagée.
Démarrage par câbles auxiliaires 3 287.
