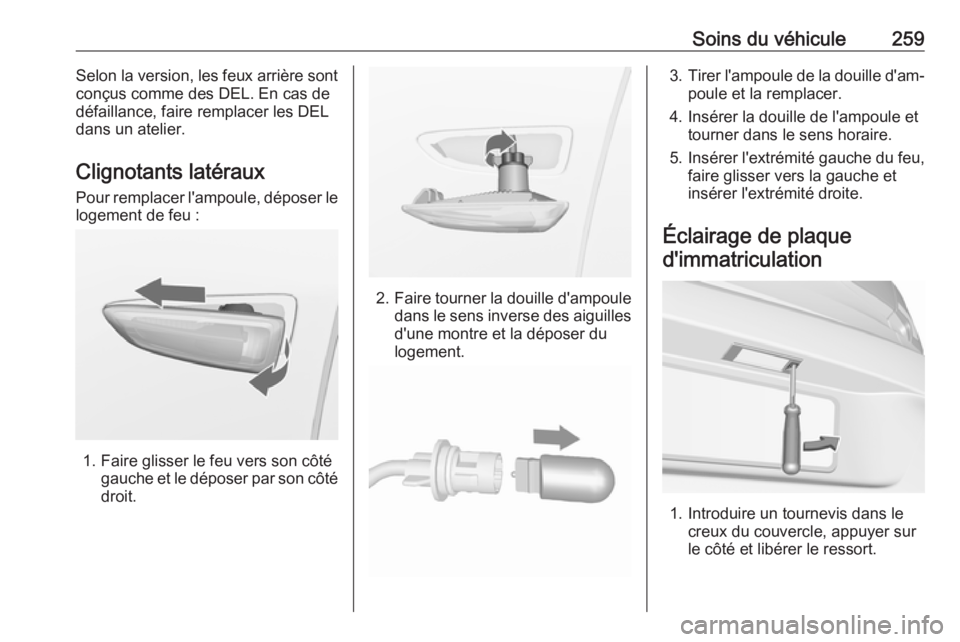

Soins du véhicule259Selon la version, les feux arrière sont
conçus comme des DEL. En cas de
défaillance, faire remplacer les DEL
dans un atelier.
Clignotants latéraux Pour remplacer l'ampoule, déposer le
logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.
2. Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles
d'une montre et la déposer du
logement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Éclairage de plaque d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.

260Soins du véhicule

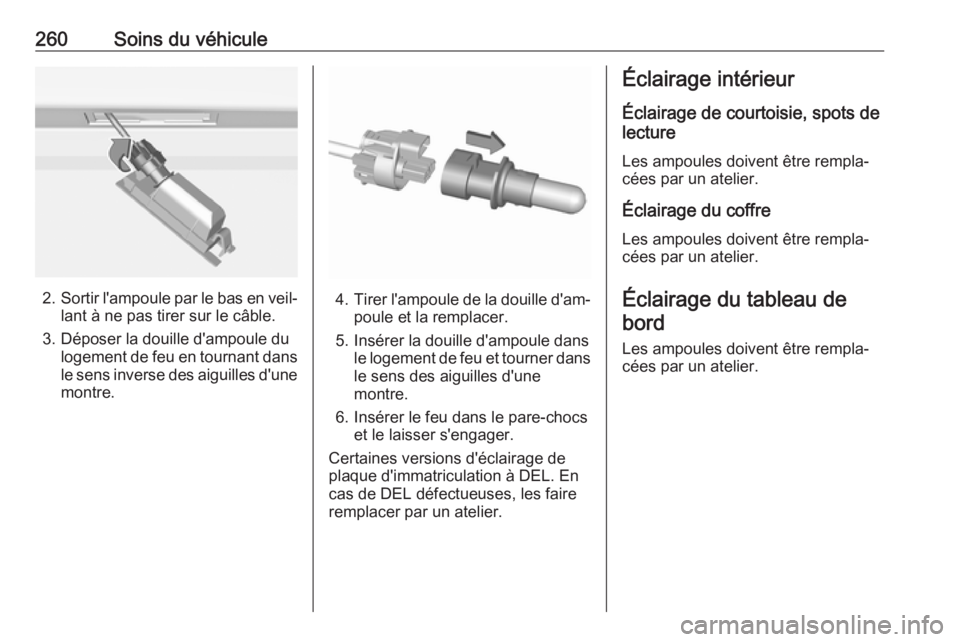

2.Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Déposer la douille d'ampoule du logement de feu en tournant dans
le sens inverse des aiguilles d'une
montre.4. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
5. Insérer la douille d'ampoule dans le logement de feu et tourner dans
le sens des aiguilles d'une
montre.
6. Insérer le feu dans le pare-chocs et le laisser s'engager.
Certaines versions d'éclairage de
plaque d'immatriculation à DEL. En
cas de DEL défectueuses, les faire
remplacer par un atelier.
Éclairage intérieur
Éclairage de courtoisie, spots de
lecture
Les ampoules doivent être rempla‐
cées par un atelier.
Éclairage du coffre
Les ampoules doivent être rempla‐
cées par un atelier.
Éclairage du tableau de bord
Les ampoules doivent être rempla‐
cées par un atelier.

Soins du véhicule261Circuit électriqueFusibles
Les inscriptions sur le fusible neuf doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
● compartiment moteur
● tableau de bord
● coffre
Avant de remplacer un fusible, désac‐
tiver le commutateur correspondant
et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la
défaillance n'a pas été supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut
ou le côté sur les différents types de
fusibles et retirer le fusible.

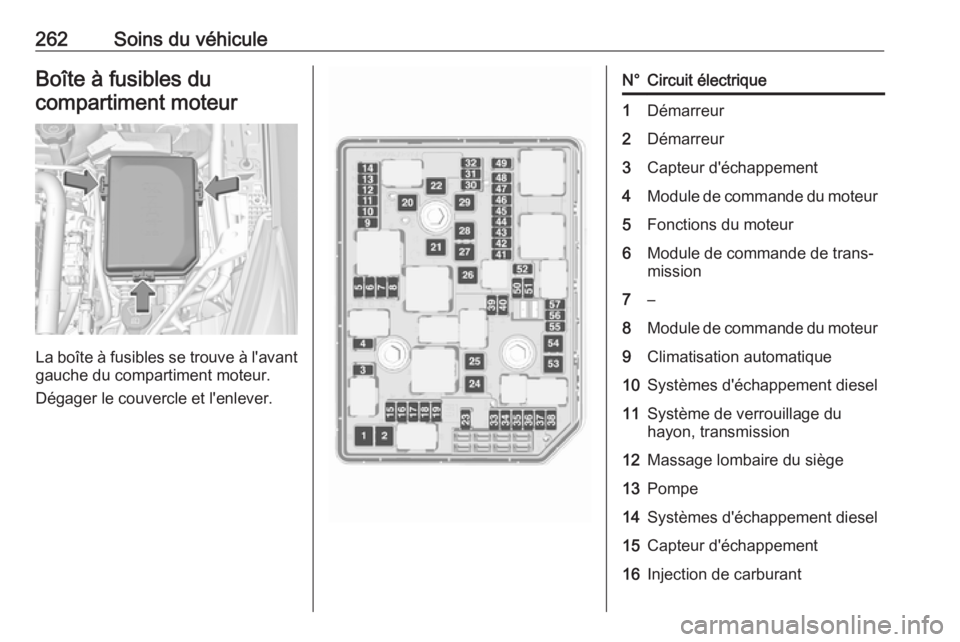

262Soins du véhiculeBoîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Dégager le couvercle et l'enlever.
N°Circuit électrique1Démarreur2Démarreur3Capteur d'échappement4Module de commande du moteur5Fonctions du moteur6Module de commande de trans‐
mission7–8Module de commande du moteur9Climatisation automatique10Systèmes d'échappement diesel11Système de verrouillage du
hayon, transmission12Massage lombaire du siège13Pompe14Systèmes d'échappement diesel15Capteur d'échappement16Injection de carburant

Soins du véhicule263N°Circuit électrique17Injection de carburant18Systèmes d'échappement diesel19Systèmes d'échappement diesel20–21Convertisseur CC/CA22ABS23Système de lave-glace pour
pare-brise et lunette arrière24–25Chauffage du gazole (diesel)26Module de commande de trans‐
mission27Module de hayon électrique28–29Lunette arrière chauffante30Dégivrage de rétroviseur31–N°Circuit électrique32Transformateur c.c./Affichage à
DEL/Chauffage électrique/
Climatisation/contrôleur de
bougie de préchauffage33Alarme antivol34Avertisseur sonore35Prise de courant du coffre36Feu de route côté droit (Halo‐
gène)/Feu de croisement côté
droit (DEL)37Feu de route gauche (halogène)38Phare à DEL/Réglage automa‐
tique de la portée des phares39Phares antibrouillard40OnStar41Capteur d'eau dans le carburant/ Pompe à eau42Réglage manuel de la portée des
phares43Pompe à carburantN°Circuit électrique44Caméra arrière/Rétroviseur inté‐
rieur/Module de remorque45Phare à DEL gauche/Réglage
automatique de la portée des
phares côté gauche46Combiné d'instruments47Verrou de colonne de direction48Essuie-glace arrière49–50Phare à DEL droit/Réglage auto‐ matique de la portée des phares
côté droit51Feu de croisement gauche (DEL)52Module de commande de
moteur/Module de commande
de transmission53–54Essuie-glace avant55Systèmes d'échappement diesel

264Soins du véhiculeN°Circuit électrique56–57–

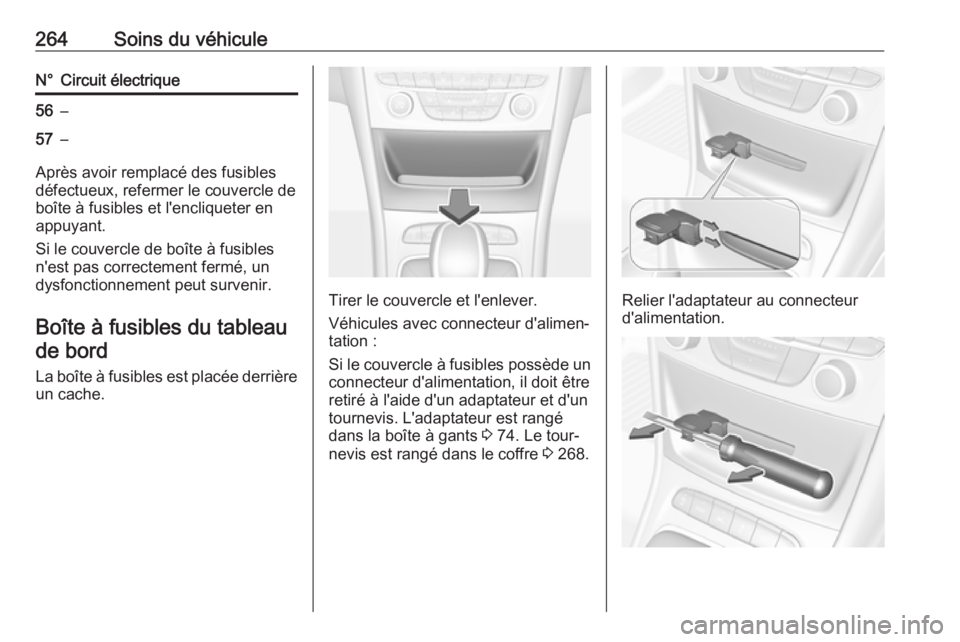

Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un
dysfonctionnement peut survenir.
Boîte à fusibles du tableau de bord
La boîte à fusibles est placée derrièreun cache.
Tirer le couvercle et l'enlever.
Véhicules avec connecteur d'alimen‐
tation :
Si le couvercle à fusibles possède un
connecteur d'alimentation, il doit être
retiré à l'aide d'un adaptateur et d'un
tournevis. L'adaptateur est rangé dans la boîte à gants 3 74. Le tour‐
nevis est rangé dans le coffre 3 268.Relier l'adaptateur au connecteur
d'alimentation.

Soins du véhicule265Pousser le tournevis par le renfonce‐
ment dans l'adaptateur. Retirer le
couvercle en tirant le tournevis.N°Circuit électrique1–2Climatisation automatique, venti‐ lateur3Siège à commande électrique
côté conducteur4Allume-cigares/prise de courant
avant5–6Vitre électrique avant7ABS8Volant chauffé9Module de commande de carros‐ serie10Vitre électrique arrière11Toit ouvrant12Module de commande de carros‐serie13Chauffage de siège (uniquement
sur les véhicules sans avertis‐
seur d'alarme)N°Circuit électrique14Rétroviseur extérieur15Module de commande de carros‐ serie16Module de commande de carros‐ serie17Module de commande de carros‐
serie18Module de commande de carros‐ serie19Connecteur de liaison de
données20Systèmes d'airbags21Climatisation automatique22Verrouillage central, hayon23Système à clé électronique24Fonction de mémoire de siège à
commande électrique25Volant avec système d'airbag

266Soins du véhiculeN°Circuit électrique26Commutateur d'allumage/
Verrouillage de la colonne de
direction27Module de commande de carros‐ serie28Prise USB29–30Levier sélecteur31Essuie-glace de lunette arrière32Module de commande de trans‐
mission33Système antivol/sirène34Aide au stationnement/Alerte
d'angle mort latéral/Infotainment
System/Prise USB35OnStar36Affichage d'informations/
Combiné d'instruments/Lecteur
CD37Infotainment System, radioAprès avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Véhicules avec connecteur d'alimen‐
tation :
1. Appliquer le couvercle sur le côté droit.
2.Replier le côté gauche du couver‐
cle vers l'avant. S'assurer que le
collier de fixation est guidé
comme indiqué dans l'illustration.
Boîte à fusibles du coffre
Le boîtier à fusibles est placé sur le
côté gauche du coffre, derrière un cache.
Enlever le cache.

Soins du véhicule267

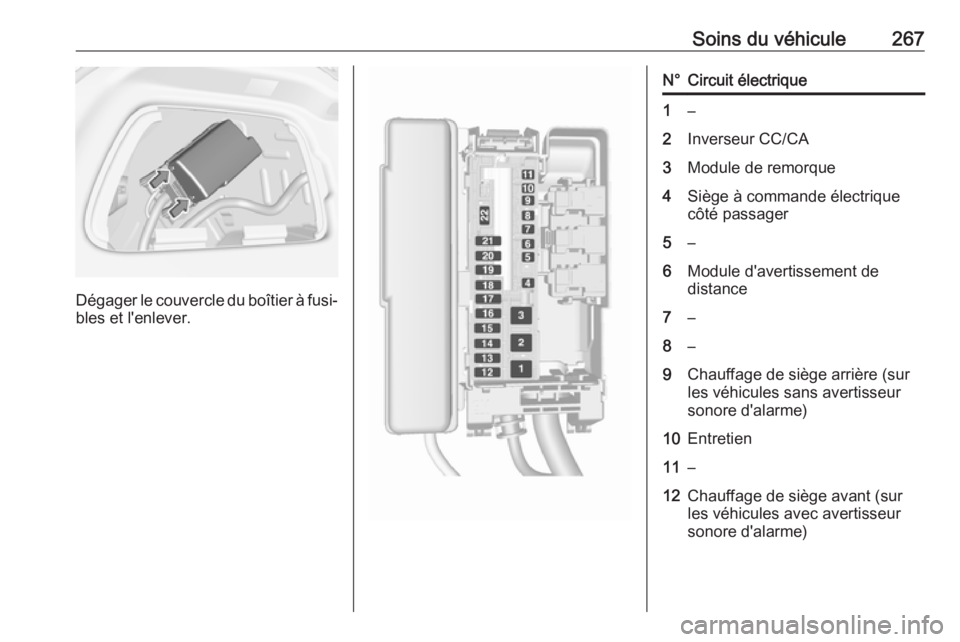

Dégager le couvercle du boîtier à fusi‐
bles et l'enlever.
N°Circuit électrique1–2Inverseur CC/CA3Module de remorque4Siège à commande électrique
côté passager5–6Module d'avertissement de
distance7–8–9Chauffage de siège arrière (sur
les véhicules sans avertisseur
sonore d'alarme)10Entretien11–12Chauffage de siège avant (sur
les véhicules avec avertisseur
sonore d'alarme)

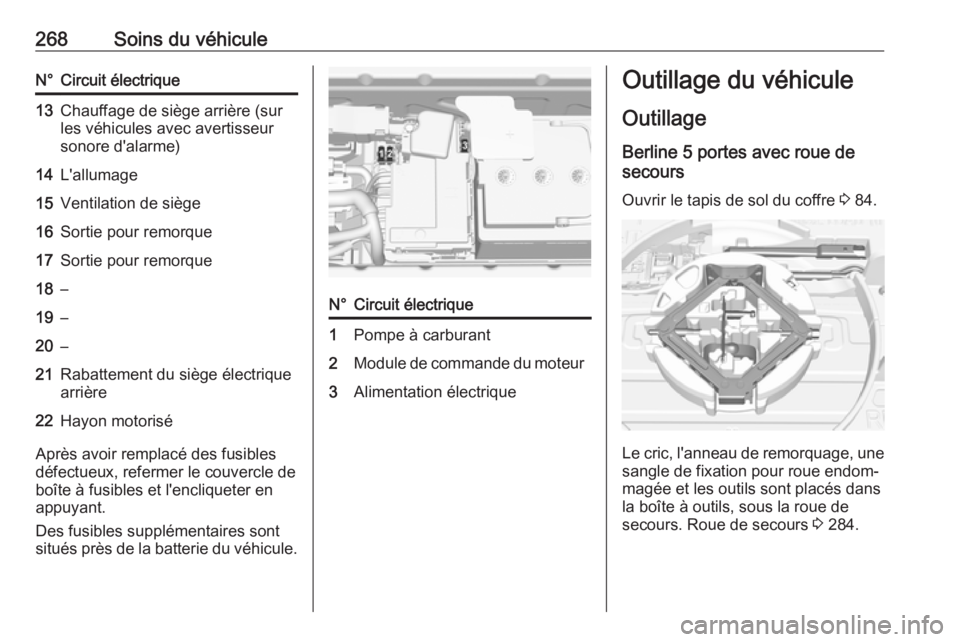

268Soins du véhiculeN°Circuit électrique13Chauffage de siège arrière (sur
les véhicules avec avertisseur
sonore d'alarme)14L'allumage15Ventilation de siège16Sortie pour remorque17Sortie pour remorque18–19–20–21Rabattement du siège électrique
arrière22Hayon motorisé
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Des fusibles supplémentaires sont
situés près de la batterie du véhicule.
N°Circuit électrique1Pompe à carburant2Module de commande du moteur3Alimentation électriqueOutillage du véhicule
Outillage Berline 5 portes avec roue de
secours
Ouvrir le tapis de sol du coffre 3 84.
Le cric, l'anneau de remorquage, une
sangle de fixation pour roue endom‐
magée et les outils sont placés dans
la boîte à outils, sous la roue de
secours. Roue de secours 3 284.
