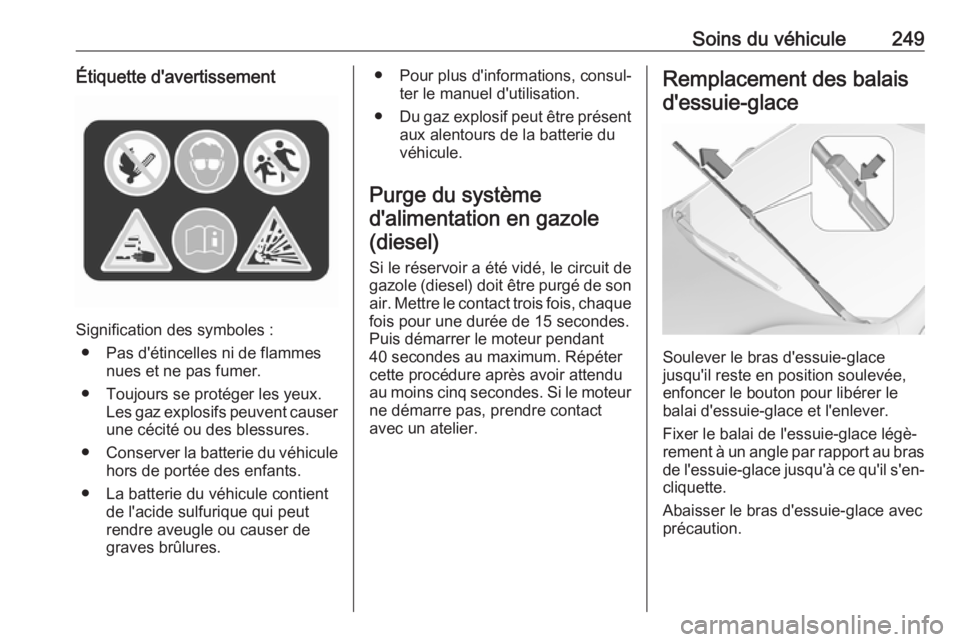

Soins du véhicule249Étiquette d'avertissement
Signification des symboles :● Pas d'étincelles ni de flammes nues et ne pas fumer.
● Toujours se protéger les yeux. Les gaz explosifs peuvent causer
une cécité ou des blessures.
● Conserver la batterie du véhicule
hors de portée des enfants.
● La batterie du véhicule contient de l'acide sulfurique qui peut
rendre aveugle ou causer de
graves brûlures.
● Pour plus d'informations, consul‐ ter le manuel d'utilisation.
● Du gaz explosif peut être présent
aux alentours de la batterie du
véhicule.
Purge du système d'alimentation en gazole(diesel)
Si le réservoir a été vidé, le circuit de
gazole (diesel) doit être purgé de son
air. Mettre le contact trois fois, chaque fois pour une durée de 15 secondes.Puis démarrer le moteur pendant
40 secondes au maximum. Répéter
cette procédure après avoir attendu au moins cinq secondes. Si le moteur ne démarre pas, prendre contact
avec un atelier.Remplacement des balais
d'essuie-glace
Soulever le bras d'essuie-glace
jusqu'il reste en position soulevée,
enfoncer le bouton pour libérer le
balai d'essuie-glace et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.

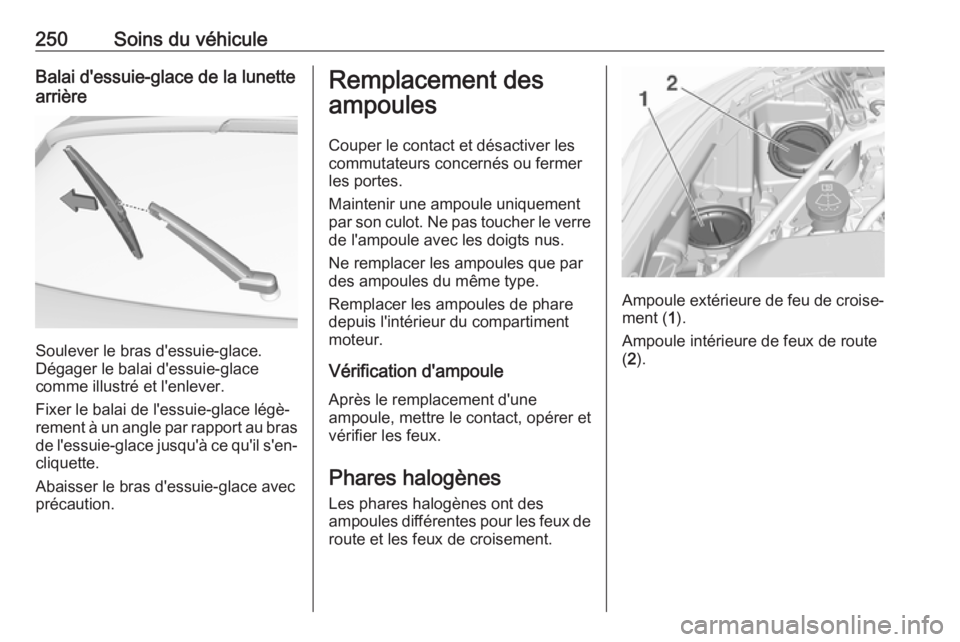

250Soins du véhiculeBalai d'essuie-glace de la lunette
arrière
Soulever le bras d'essuie-glace.
Dégager le balai d'essuie-glace
comme illustré et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Remplacement des
ampoules
Couper le contact et désactiver les
commutateurs concernés ou fermer
les portes.
Maintenir une ampoule uniquement
par son culot. Ne pas toucher le verre
de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Remplacer les ampoules de phare
depuis l'intérieur du compartiment
moteur.
Vérification d'ampoule Après le remplacement d'une
ampoule, mettre le contact, opérer et
vérifier les feux.
Phares halogènes Les phares halogènes ont des
ampoules différentes pour les feux de
route et les feux de croisement.
Ampoule extérieure de feu de croise‐
ment ( 1).
Ampoule intérieure de feux de route
( 2 ).

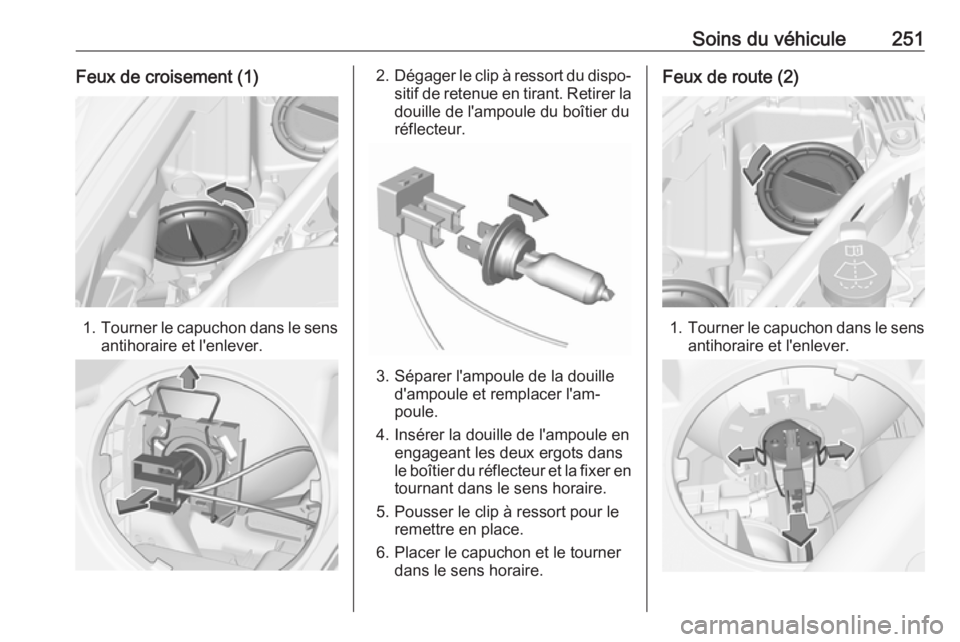

Soins du véhicule251Feux de croisement (1)
1.Tourner le capuchon dans le sens
antihoraire et l'enlever.
2. Dégager le clip à ressort du dispo‐
sitif de retenue en tirant. Retirer ladouille de l'ampoule du boîtier du
réflecteur.
3. Séparer l'ampoule de la douille d'ampoule et remplacer l'am‐
poule.
4. Insérer la douille de l'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la fixer en tournant dans le sens horaire.
5. Pousser le clip à ressort pour le remettre en place.
6. Placer le capuchon et le tourner dans le sens horaire.
Feux de route (2)
1.Tourner le capuchon dans le sens
antihoraire et l'enlever.

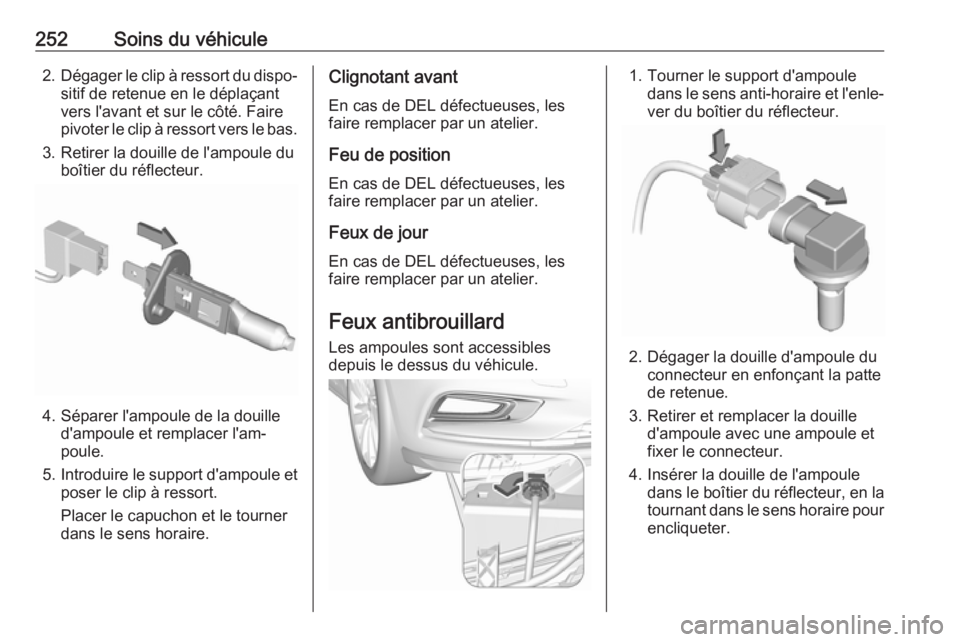

252Soins du véhicule2.Dégager le clip à ressort du dispo‐
sitif de retenue en le déplaçant
vers l'avant et sur le côté. Faire
pivoter le clip à ressort vers le bas.
3. Retirer la douille de l'ampoule du boîtier du réflecteur.
4. Séparer l'ampoule de la douilled'ampoule et remplacer l'am‐
poule.
5. Introduire le support d'ampoule et
poser le clip à ressort.
Placer le capuchon et le tourner
dans le sens horaire.
Clignotant avant
En cas de DEL défectueuses, les faire remplacer par un atelier.
Feu de position En cas de DEL défectueuses, les
faire remplacer par un atelier.
Feux de jour
En cas de DEL défectueuses, les
faire remplacer par un atelier.
Feux antibrouillard
Les ampoules sont accessibles
depuis le dessus du véhicule.1. Tourner le support d'ampoule dans le sens anti-horaire et l'enle‐ver du boîtier du réflecteur.
2. Dégager la douille d'ampoule du connecteur en enfonçant la patte
de retenue.
3. Retirer et remplacer la douille d'ampoule avec une ampoule etfixer le connecteur.
4. Insérer la douille de l'ampoule dans le boîtier du réflecteur, en la
tournant dans le sens horaire pour encliqueter.

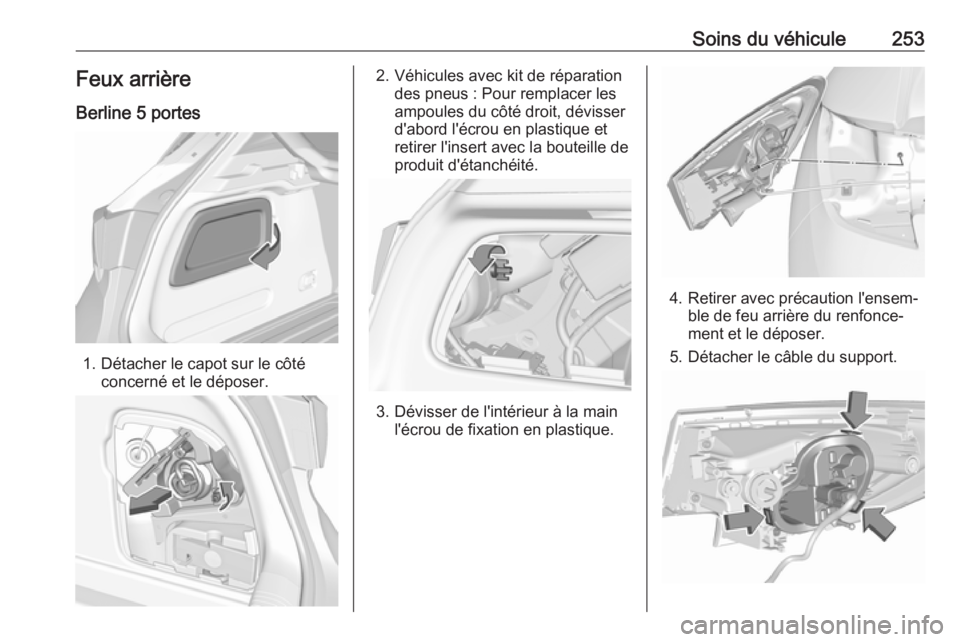

Soins du véhicule253Feux arrière
Berline 5 portes
1. Détacher le capot sur le côté concerné et le déposer.
2. Véhicules avec kit de réparationdes pneus : Pour remplacer les
ampoules du côté droit, dévisser
d'abord l'écrou en plastique et
retirer l'insert avec la bouteille de
produit d'étanchéité.
3. Dévisser de l'intérieur à la main l'écrou de fixation en plastique.
4. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.
5. Détacher le câble du support.

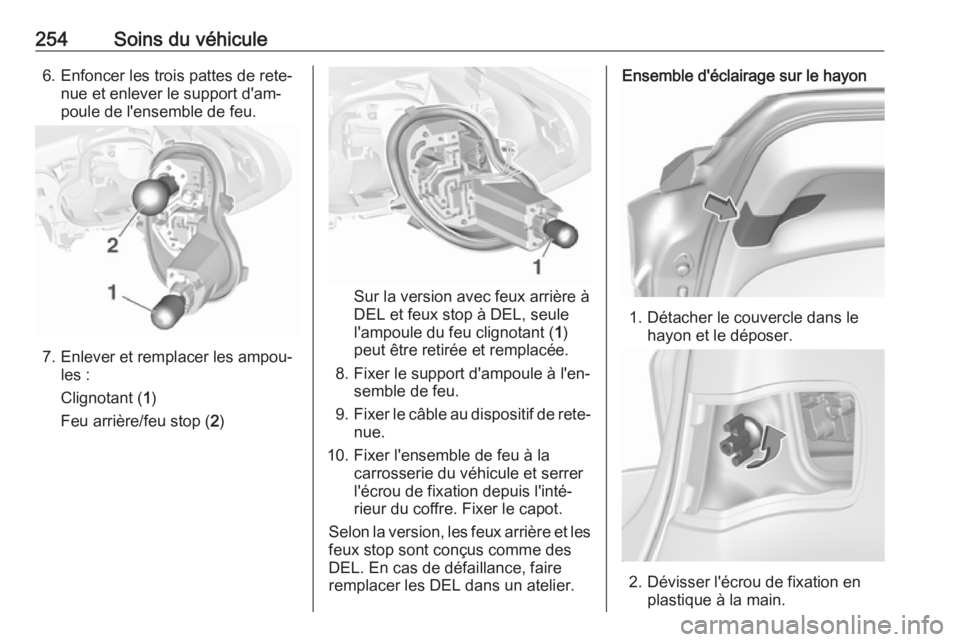

254Soins du véhicule6. Enfoncer les trois pattes de rete‐nue et enlever le support d'am‐
poule de l'ensemble de feu.
7. Enlever et remplacer les ampou‐ les :
Clignotant ( 1)
Feu arrière/feu stop ( 2)
Sur la version avec feux arrière à
DEL et feux stop à DEL, seule
l'ampoule du feu clignotant ( 1)
peut être retirée et remplacée.
8. Fixer le support d'ampoule à l'en‐ semble de feu.
9. Fixer le câble au dispositif de rete‐
nue.
10. Fixer l'ensemble de feu à la carrosserie du véhicule et serrer
l'écrou de fixation depuis l'inté‐
rieur du coffre. Fixer le capot.
Selon la version, les feux arrière et les feux stop sont conçus comme des
DEL. En cas de défaillance, faire
remplacer les DEL dans un atelier.
Ensemble d'éclairage sur le hayon
1. Détacher le couvercle dans le hayon et le déposer.
2. Dévisser l'écrou de fixation en plastique à la main.

Soins du véhicule255

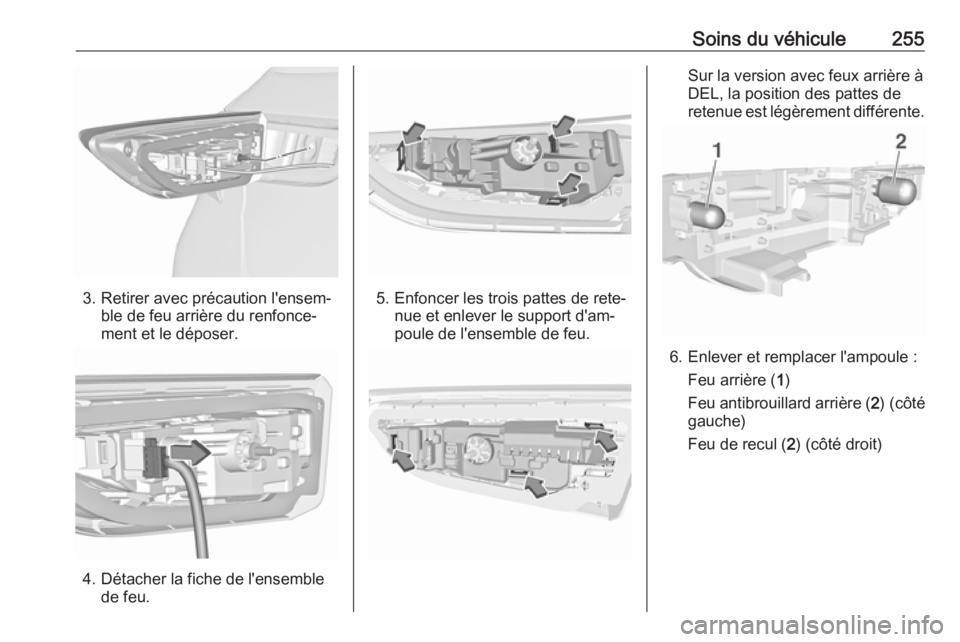

3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.
4. Détacher la fiche de l'ensemble de feu.
5. Enfoncer les trois pattes de rete‐ nue et enlever le support d'am‐
poule de l'ensemble de feu.
Sur la version avec feux arrière à
DEL, la position des pattes de
retenue est légèrement différente.
6. Enlever et remplacer l'ampoule :
Feu arrière ( 1)
Feu antibrouillard arrière ( 2) (côté
gauche)
Feu de recul ( 2) (côté droit)

256Soins du véhicule

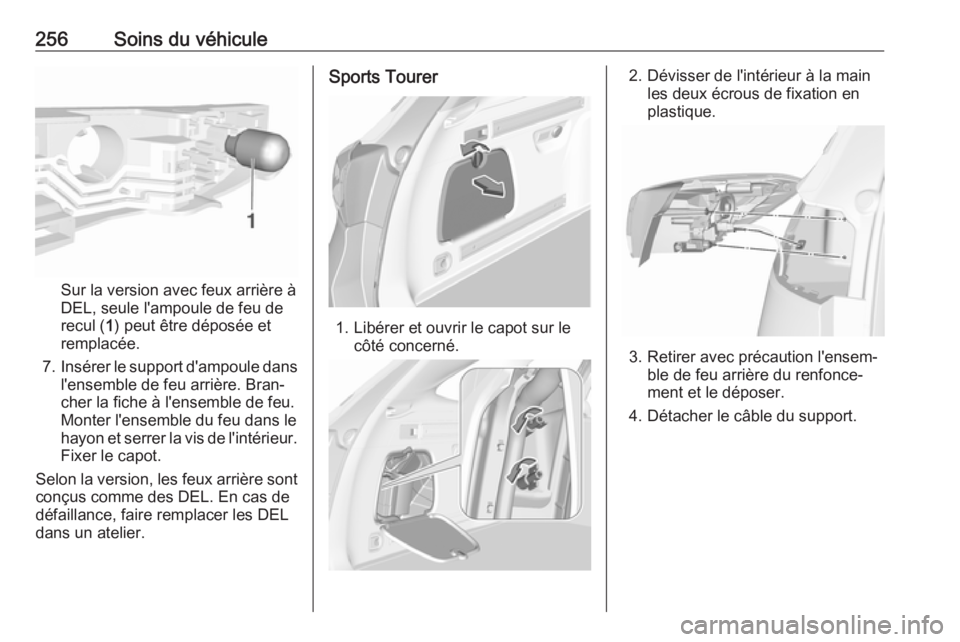

Sur la version avec feux arrière à
DEL, seule l'ampoule de feu de
recul ( 1) peut être déposée et
remplacée.
7. Insérer le support d'ampoule dans
l'ensemble de feu arrière. Bran‐
cher la fiche à l'ensemble de feu. Monter l'ensemble du feu dans le
hayon et serrer la vis de l'intérieur.
Fixer le capot.
Selon la version, les feux arrière sont conçus comme des DEL. En cas de
défaillance, faire remplacer les DEL
dans un atelier.
Sports Tourer
1. Libérer et ouvrir le capot sur le côté concerné.
2. Dévisser de l'intérieur à la mainles deux écrous de fixation en
plastique.
3. Retirer avec précaution l'ensem‐ ble de feu arrière du renfonce‐
ment et le déposer.
4. Détacher le câble du support.

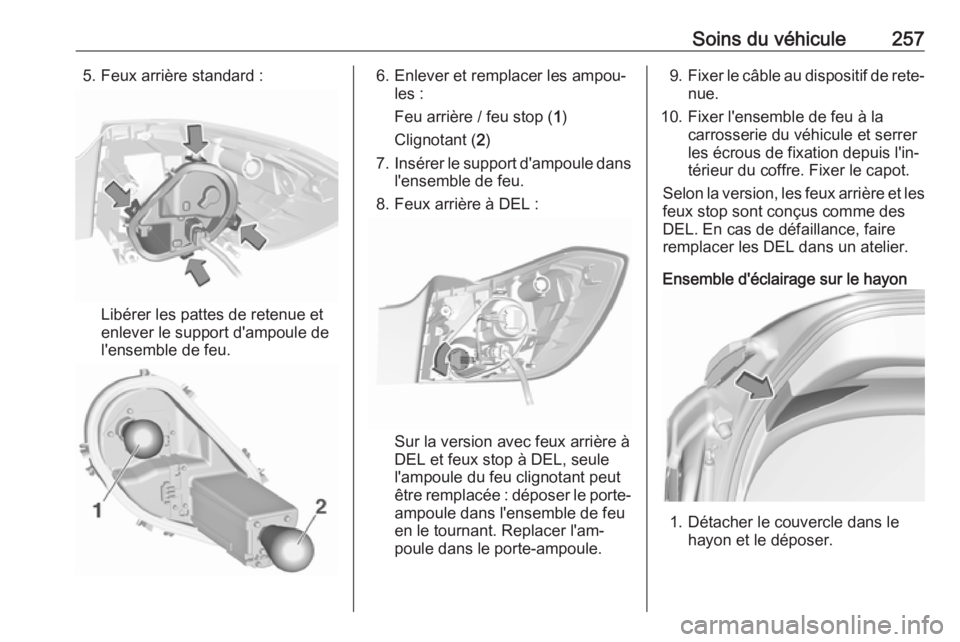

Soins du véhicule2575. Feux arrière standard :
Libérer les pattes de retenue et
enlever le support d'ampoule de
l'ensemble de feu.
6. Enlever et remplacer les ampou‐ les :
Feu arrière / feu stop ( 1)
Clignotant ( 2)
7. Insérer le support d'ampoule dans
l'ensemble de feu.
8. Feux arrière à DEL :
Sur la version avec feux arrière à
DEL et feux stop à DEL, seule
l'ampoule du feu clignotant peut
être remplacée : déposer le porte-
ampoule dans l'ensemble de feu
en le tournant. Replacer l'am‐
poule dans le porte-ampoule.
9. Fixer le câble au dispositif de rete‐
nue.
10. Fixer l'ensemble de feu à la carrosserie du véhicule et serrer
les écrous de fixation depuis l'in‐
térieur du coffre. Fixer le capot.
Selon la version, les feux arrière et les
feux stop sont conçus comme des
DEL. En cas de défaillance, faire
remplacer les DEL dans un atelier.
Ensemble d'éclairage sur le hayon
1. Détacher le couvercle dans le hayon et le déposer.

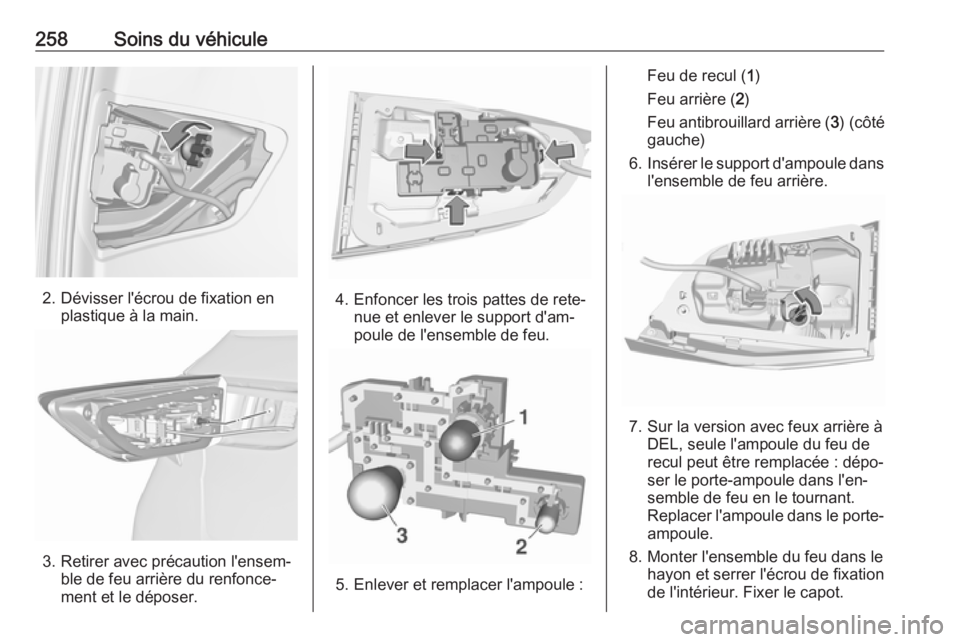

258Soins du véhicule
2. Dévisser l'écrou de fixation enplastique à la main.
3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.
4. Enfoncer les trois pattes de rete‐ nue et enlever le support d'am‐
poule de l'ensemble de feu.
5. Enlever et remplacer l'ampoule :
Feu de recul ( 1)
Feu arrière ( 2)
Feu antibrouillard arrière ( 3) (côté
gauche)
6. Insérer le support d'ampoule dans
l'ensemble de feu arrière.
7. Sur la version avec feux arrière à DEL, seule l'ampoule du feu de
recul peut être remplacée : dépo‐
ser le porte-ampoule dans l'en‐
semble de feu en le tournant.
Replacer l'ampoule dans le porte-
ampoule.
8. Monter l'ensemble du feu dans le hayon et serrer l'écrou de fixation
de l'intérieur. Fixer le capot.
