OPEL ASTRA K 2017 Сопственички прирачник

Нега на возилото269
3. Внимателно извлечете гокомплетот на задното светло одпроцепите и извадете го.
4. Откачете го приклучокот од комплетот на фарот.
5. Притиснете ги трите држачи иизвадете го носачот на ламбата
од комплетот на фарот.
На верзија со LED задни светла,
позицијата на спојките за
држење е малку поинаква.
6. Извадете ја и заменете ја сијалицата:
Задно светло ( 1)
Заден фар за магла ( 2) (лева
страна)
Рикверц светлина ( 2) (десна
страна)

270Нега на возилото
Кај верзијата со ЛЕД светилки
на задните светла, само
светилката на светлото за рикверц ( 1) може да се отстрани
и замени.
7. Вметнете го носачот на сијалицата во комплетот на
задното светло. Прикачете го
приклучокот кон комплетот на
фарот. Наместете го комплетот
на светлото во задната врата и
затегнете ја завртката однатре. Закачете го капакот.
Во зависност од верзијата, задните
светла се дизајнирани како LED
диоди. Во случај на дефект, се
прават замени на LED диодите од
страна на автомеханичар.
Sports Tourer
1. Отпуштете го и отворете го капакот на соодветната страна.
2. Олабавете ги двете пластичнизавртки однатре со рака.
3. Внимателно извлечете го комплетот на задното светло оджлебот и извадете го.
4. Откачете го кабелот од држачот.

Нега на возилото2715. Стандардни задни светла:
Отпуштете ги држачите и
извадете го носачот на
светилката од склопот на
светлото.
6. Извадете и заменете ги сијалиците:
Задно светло/стоп светло ( 1)
Трепкачи ( 2)
7. Вметнете го носачот на светилката во склопот на
светлото.
8. LED задни светла:
Кај верзијата со LED задни светла и LED светла за
сопирање, може да се замени
само светилката на трепкачот: извадете ја фасонката од
склопот со вртење. Заменете ја
светилката на носачот.
9. Прикачете го кабелот на држачот.
10. Прикачете го склопот на светлото на каросеријата и
затегнете ги сигурносните навртки од внатрешноста на
товарниот простор. Закачете го капакот.
Во зависност од верзијата, задните светла и светлата на сопирачките
се дизајнирани како LED диоди. Во
случај на дефект, се прават замени на LED диодите од страна на
автомеханичар.
Комплет светла во задната врата

272Нега на возилото1. Ослободете го капакот возадната врата и извадете го.
2. Одвртете ја пластичнатасигурносна навртка со рака.
3. Внимателно извлечете го комплетот на задното светло одпроцепите и извадете го.
4. Притиснете ги трите држачи и извадете го носачот на ламбата
од комплетот на фарот.
5. Извадете ја и заменете ја сијалицата:
Светло за рикверц ( 1)
Задно светло ( 2)
Заден фар за магла ( 3) (лева
страна)
6. Вметнете го носачот на сијалицата во комплетот на
задното светло.

Нега на возилото273

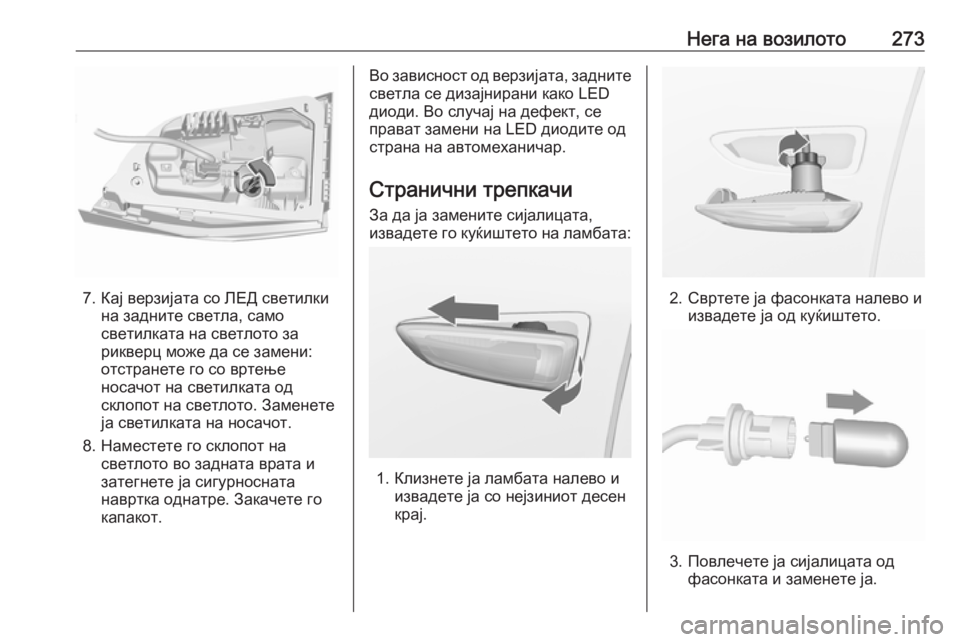

7. Кај верзијата со ЛЕД светилкина задните светла, само
светилката на светлото за рикверц може да се замени:
отстранете го со вртење
носачот на светилката од
склопот на светлото. Заменете ја светилката на носачот.
8. Наместете го склопот на светлото во задната врата и
затегнете ја сигурносната
навртка однатре. Закачете го
капакот.
Во зависност од верзијата, задните
светла се дизајнирани како LED
диоди. Во случај на дефект, се прават замени на LED диодите од
страна на автомеханичар.
Странични трепкачи
За да ја замените сијалицата,
извадете го куќиштето на ламбата:
1. Клизнете ја ламбата налево и извадете ја со нејзиниот десен
крај.
2. Свртете ја фасонката налево и извадете ја од куќиштето.
3. Повлечете ја сијалицата одфасонката и заменете ја.

274Нега на возилото4. Вметнете го држачот наламбата и свртете надесно.
5. Вметнете го левиот крај на ламбата, клизнете ја налево и
вметнете го десниот крај.
Светло за регистарската табличка
1. Вметнете шрафцигер во вдлабнатинката на капакот,
притиснете го настрана и
ослободете ја пружината.
2. Извадете ја ламбата надолу внимавајќи да не го повлечете
кабелот.
3. Извадете ја фасонката од куќиштето на ламбата вртејќи ја
налево.4. Повлечете ја сијалицата од фасонката и заменете ја.
5. Вметнете ја фасонката во куќиштето на ламбата и свртетеја надесно.
6. Вметнете ја ламбата во браникот да се заглави.
Некои верзии имаат ЛЕД светла за
регистарската табличка. Во случај
на дефектни LED диоди, нека Ви ги заменат истите кај автомеханичар.

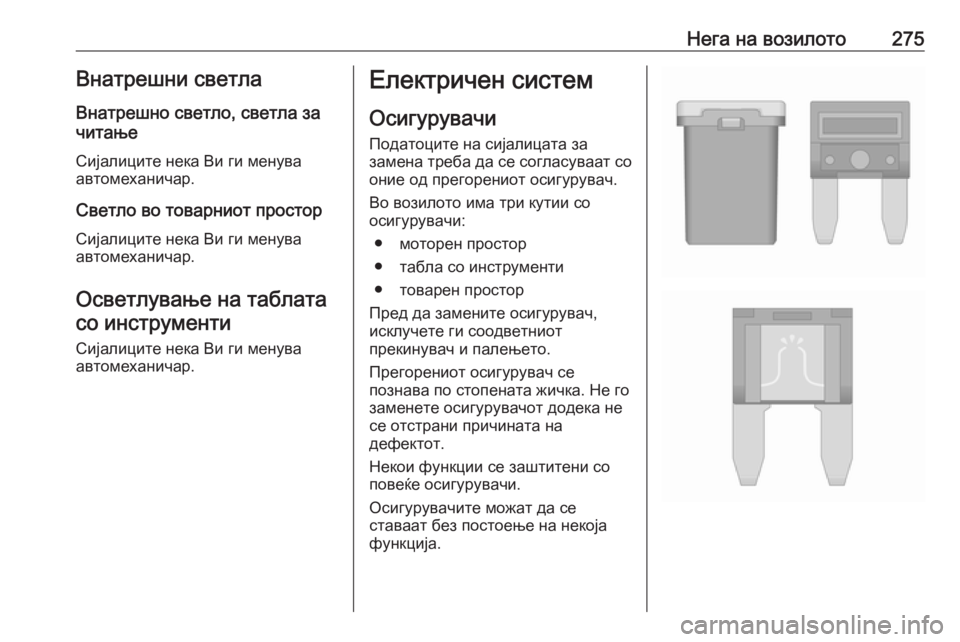

Нега на возилото275Внатрешни светла
Внатрешно светло, светла за
читање
Сијалиците нека Ви ги менува
автомеханичар.
Светло во товарниот простор Сијалиците нека Ви ги менува
автомеханичар.
Осветлување на таблата со инструменти
Сијалиците нека Ви ги менува
автомеханичар.Електричен систем
Осигурувачи
Податоците на сијалицата за
замена треба да се согласуваат со
оние од прегорениот осигурувач.
Во возилото има три кутии со
осигурувачи:
● моторен простор
● табла со инструменти
● товарен простор
Пред да замените осигурувач,
исклучете ги соодветниот
прекинувач и палењето.
Прегорениот осигурувач се
познава по стопената жичка. Не го
заменете осигурувачот додека не
се отстрани причината на
дефектот.
Некои функции се заштитени со
повеќе осигурувачи.
Осигурувачите можат да се
ставаат без постоење на некоја
функција.

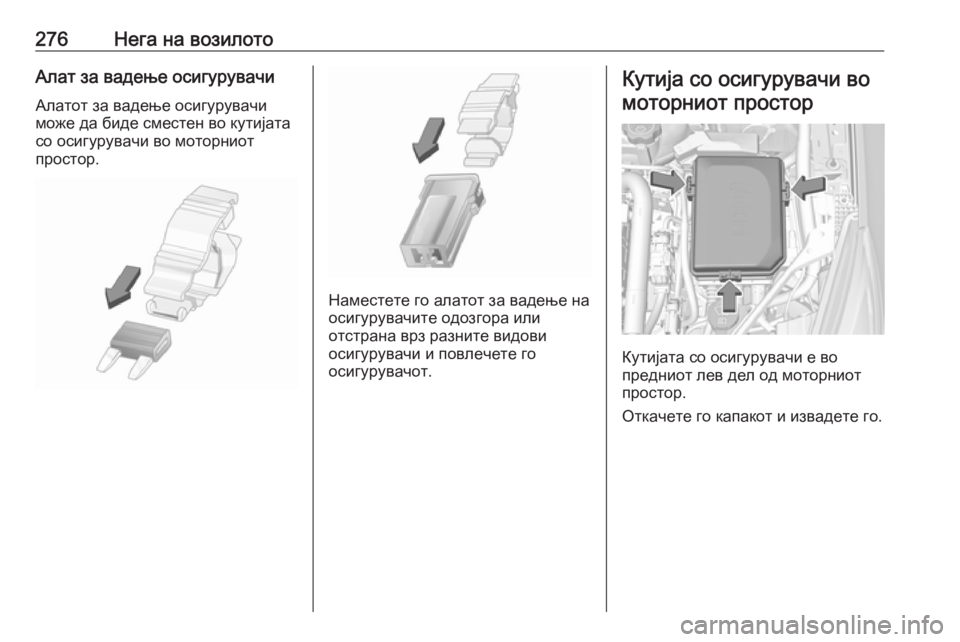

276Нега на возилотоАлат за вадење осигурувачиАлатот за вадење осигурувачи
може да биде сместен во кутијата
со осигурувачи во моторниот
простор.
Наместете го алатот за вадење на
осигурувачите одозгора или
отстрана врз разните видови
осигурувачи и повлечете го
осигурувачот.
Кутија со осигурувачи во
моторниот простор
Кутијата со осигурувачи е во
предниот лев дел од моторниот
простор.
Откачете го капакот и извадете го.

Нега на возилото277Бр.Струјно коло1Алансер2Алансер3Издувен сензор4Контролен модул на моторот5Функции на моторот6Контролен модул за
менувачот7–8Контролен модул на моторот9Систем за контрола на
климатизацијата10Дизел издувен систем11Систем на заклучување на
задната врата, Менувач12Странична масажа на
седиште13Пупмпа по загревање14Дизел издувен систем15Издувен сензорБр.Струјно коло16Вбризгување гориво17Вбризгување гориво18Дизел издувен систем19Дизел издувен систем20–21DC/AC конвертор22ABS23Систем за миење на
шофершајбната и задниот
прозорец24–25Загревање на дизел горивото26Контролен модул за
менувачот27Режим за вклучување на
задната врата28–29Греење на задното стакло30Одмрзнување на ретровизор

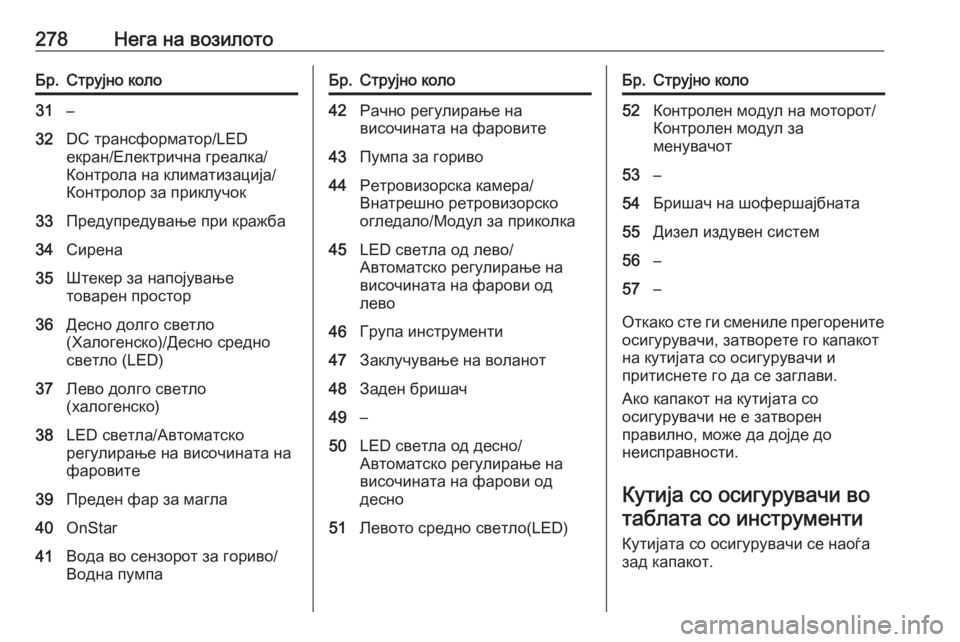

278Нега на возилотоБр.Струјно коло31–32DC трансформатор/LED
екран/Електрична греалка/
Контрола на климатизација/
Контролор за приклучок33Предупредување при кражба34Сирена35Штекер за напојување
товарен простор36Десно долго светло
(Халогенско)/Десно средно
светло (LED)37Лево долго светло
(халогенско)38LED светла/Автоматско
регулирање на височината на
фаровите39Преден фар за магла40OnStar41Вода во сензорот за гориво/
Водна пумпаБр.Струјно коло42Рачно регулирање на
височината на фаровите43Пумпа за гориво44Ретровизорска камера/
Внатрешно ретровизорско
огледало/Модул за приколка45LED светла од лево/
Автоматско регулирање на
височината на фарови од
лево46Група инструменти47Заклучување на воланот48Заден бришач49–50LED светла од десно/
Автоматско регулирање на
височината на фарови од
десно51Левото средно светло(LED)Бр.Струјно коло52Контролен модул на моторот/
Контролен модул за
менувачот53–54Бришач на шофершајбната55Дизел издувен систем56–57–
Откако сте ги смениле прегорените
осигурувачи, затворете го капакот
на кутијата со осигурувачи и
притиснете го да се заглави.
Ако капакот на кутијата со
осигурувачи не е затворен
правилно, може да дојде до
неисправности.
Кутија со осигурувачи вотаблата со инструменти
Кутијата со осигурувачи се наоѓа
зад капакот.
