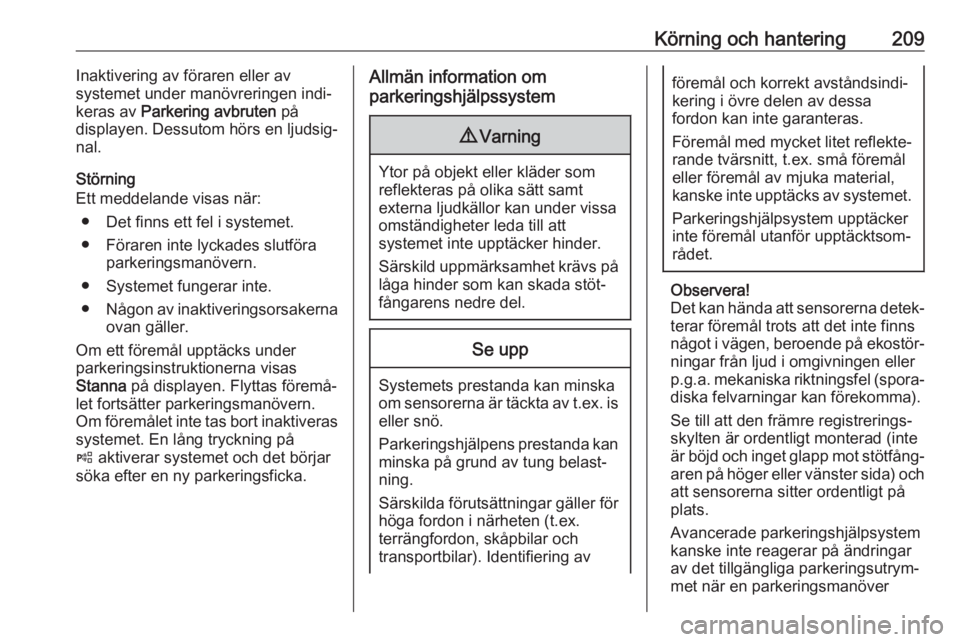

Körning och hantering209Inaktivering av föraren eller av
systemet under manövreringen indi‐
keras av Parkering avbruten på
displayen. Dessutom hörs en ljudsig‐
nal.
Störning
Ett meddelande visas när:
● Det finns ett fel i systemet.
● Föraren inte lyckades slutföra parkeringsmanövern.
● Systemet fungerar inte.
● Någon av inaktiveringsorsakerna
ovan gäller.
Om ett föremål upptäcks under
parkeringsinstruktionerna visas
Stanna på displayen. Flyttas föremå‐
let fortsätter parkeringsmanövern.
Om föremålet inte tas bort inaktiveras systemet. En lång tryckning på
( aktiverar systemet och det börjar
söka efter en ny parkeringsficka.Allmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Det kan hända att sensorerna detek‐
terar föremål trots att det inte finns
något i vägen, beroende på ekostör‐ ningar från ljud i omgivningen eller
p.g.a. mekaniska riktningsfel (spora‐ diska felvarningar kan förekomma).
Se till att den främre registrerings‐
skylten är ordentligt monterad (inte
är böjd och inget glapp mot stötfång‐
aren på höger eller vänster sida) och
att sensorerna sitter ordentligt på
plats.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
av det tillgängliga parkeringsutrym‐
met när en parkeringsmanöver
Page 212 of 319

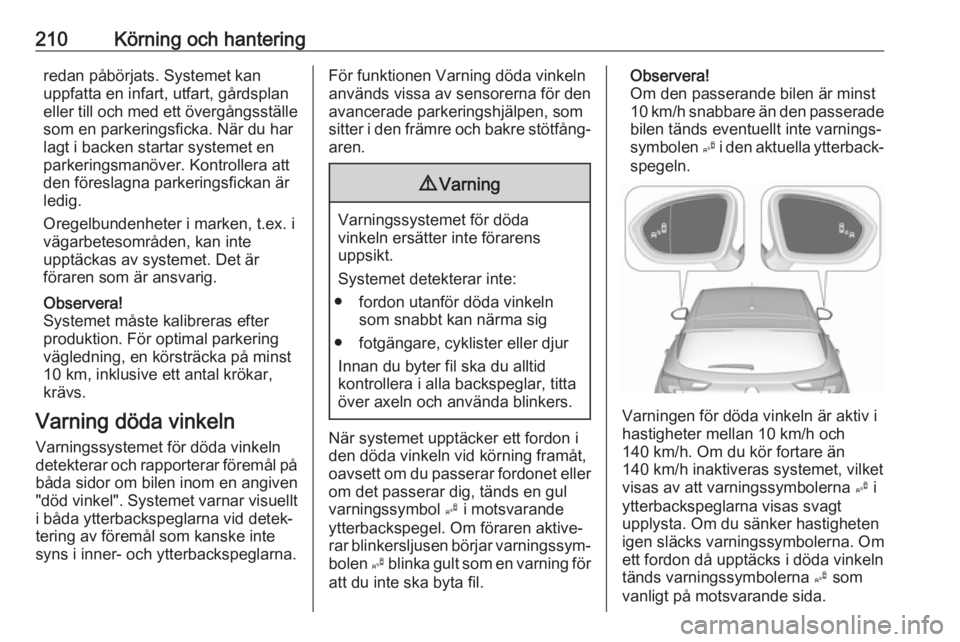

210Körning och hanteringredan påbörjats. Systemet kan
uppfatta en infart, utfart, gårdsplan
eller till och med ett övergångsställe
som en parkeringsficka. När du har
lagt i backen startar systemet en
parkeringsmanöver. Kontrollera att
den föreslagna parkeringsfickan är
ledig.
Oregelbundenheter i marken, t.ex. i
vägarbetesområden, kan inte
upptäckas av systemet. Det är
föraren som är ansvarig.
Observera!
Systemet måste kalibreras efter
produktion. För optimal parkering
vägledning, en körsträcka på minst
10 km, inklusive ett antal krökar,
krävs.
Varning döda vinkeln
Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt
i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte syns i inner- och ytterbackspeglarna.För funktionen Varning döda vinkeln
används vissa av sensorerna för den
avancerade parkeringshjälpen, som
sitter i den främre och bakre stötfång‐ aren.9 Varning
Varningssystemet för döda
vinkeln ersätter inte förarens
uppsikt.
Systemet detekterar inte:
● fordon utanför döda vinkeln som snabbt kan närma sig
● fotgängare, cyklister eller djur Innan du byter fil ska du alltid
kontrollera i alla backspeglar, titta
över axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar fordonet eller om det passerar dig, tänds en gul
varningssymbol B i motsvarande
ytterbackspegel. Om föraren aktive‐
rar blinkersljusen börjar varningssym‐
bolen B blinka gult som en varning för
att du inte ska byta fil.
Observera!
Om den passerande bilen är minst
10 km/h snabbare än den passerade
bilen tänds eventuellt inte varnings‐
symbolen B i den aktuella ytterback‐
spegeln.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt
upplysta. Om du sänker hastigheten
igen släcks varningssymbolerna. Omett fordon då upptäcks i döda vinkeln
tänds varningssymbolerna B som
vanligt på motsvarande sida.
Page 213 of 319

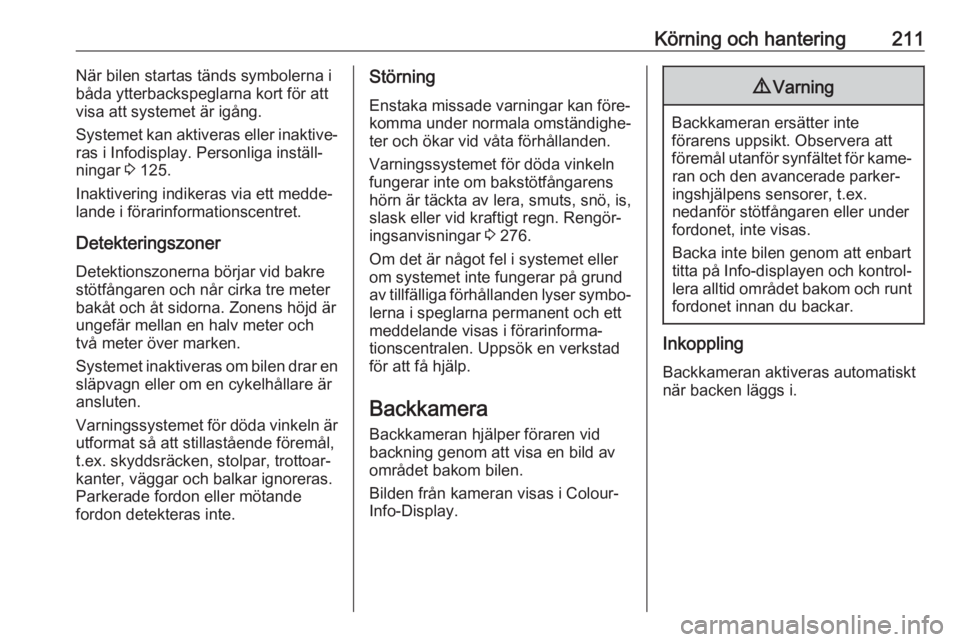

Körning och hantering211När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att
visa att systemet är igång.
Systemet kan aktiveras eller inaktive‐
ras i Infodisplay. Personliga inställ‐
ningar 3 125.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentret.
Detekteringszoner Detektionszonerna börjar vid bakre
stötfångaren och når cirka tre meter
bakåt och åt sidorna. Zonens höjd är
ungefär mellan en halv meter och
två meter över marken.
Systemet inaktiveras om bilen drar en
släpvagn eller om en cykelhållare är
ansluten.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål,
t.ex. skyddsräcken, stolpar, trottoar‐
kanter, väggar och balkar ignoreras.
Parkerade fordon eller mötande
fordon detekteras inte.Störning
Enstaka missade varningar kan före‐
komma under normala omständighe‐
ter och ökar vid våta förhållanden.
Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is,
slask eller vid kraftigt regn. Rengör‐
ingsanvisningar 3 276.
Om det är något fel i systemet eller om systemet inte fungerar på grund
av tillfälliga förhållanden lyser symbo‐ lerna i speglarna permanent och ett
meddelande visas i förarinforma‐
tionscentralen. Uppsök en verkstad
för att få hjälp.
Backkamera Backkameran hjälper föraren vid
backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte
förarens uppsikt. Observera att
föremål utanför synfältet för kame‐ ran och den avancerade parker‐ingshjälpens sensorer, t.ex.
nedanför stötfångaren eller under fordonet, inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐
lera alltid området bakom och runt
fordonet innan du backar.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.
Page 214 of 319

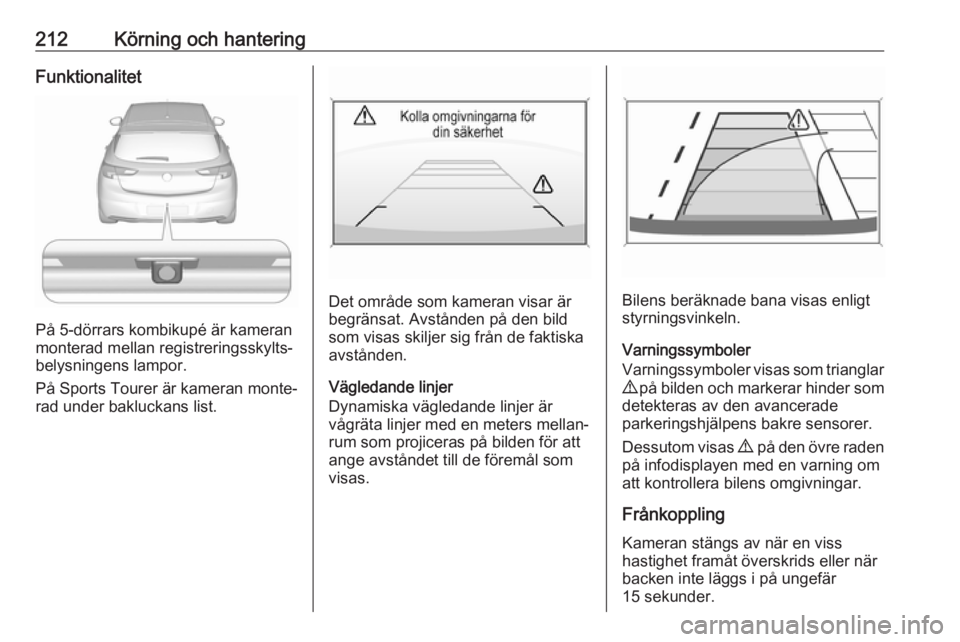

212Körning och hanteringFunktionalitet
På 5-dörrars kombikupé är kameran
monterad mellan registreringsskylts‐
belysningens lampor.
På Sports Tourer är kameran monte‐
rad under bakluckans list.
Det område som kameran visar är
begränsat. Avstånden på den bild
som visas skiljer sig från de faktiska
avstånden.
Vägledande linjer
Dynamiska vägledande linjer är
vågräta linjer med en meters mellan‐
rum som projiceras på bilden för att
ange avståndet till de föremål som
visas.Bilens beräknade bana visas enligt
styrningsvinkeln.
Varningssymboler
Varningssymboler visas som trianglar
9 på bilden och markerar hinder som
detekteras av den avancerade
parkeringshjälpens bakre sensorer.
Dessutom visas 9 på den övre raden
på infodisplayen med en varning om
att kontrollera bilens omgivningar.
Frånkoppling Kameran stängs av när en viss
hastighet framåt överskrids eller när
backen inte läggs i på ungefär
15 sekunder.
Page 215 of 319

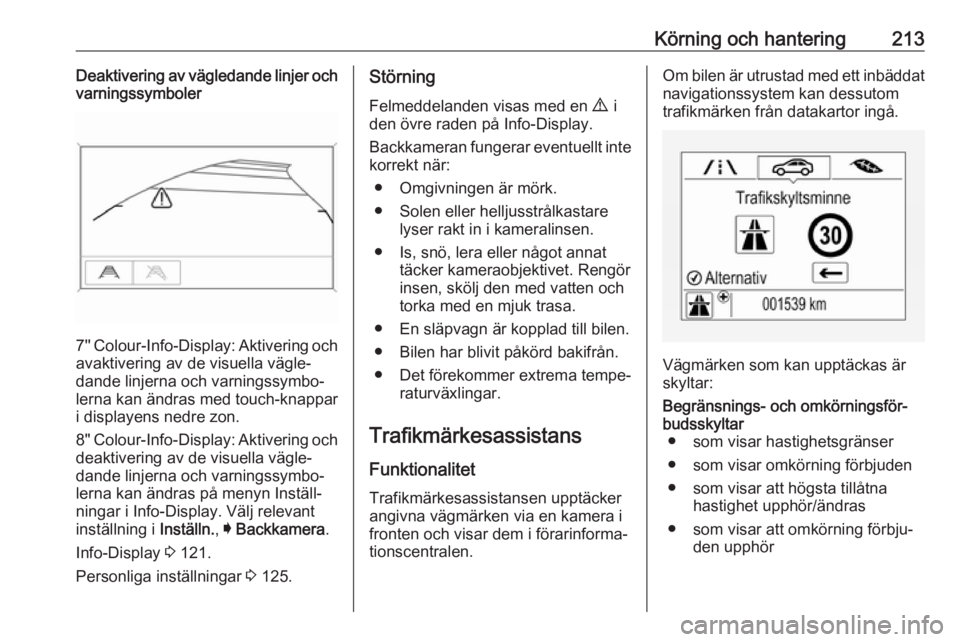

Körning och hantering213Deaktivering av vägledande linjer och
varningssymboler
7'' Colour-Info-Display: Aktivering och
avaktivering av de visuella vägle‐
dande linjerna och varningssymbo‐
lerna kan ändras med touch-knappar
i displayens nedre zon.
8" Colour-Info-Display: Aktivering och
deaktivering av de visuella vägle‐
dande linjerna och varningssymbo‐
lerna kan ändras på menyn Inställ‐
ningar i Info-Display. Välj relevant
inställning i Inställn., I Backkamera .
Info-Display 3 121.
Personliga inställningar 3 125.
Störning
Felmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
● Omgivningen är mörk.
● Solen eller helljusstrålkastare lyser rakt in i kameralinsen.
● Is, snö, lera eller något annat täcker kameraobjektivet. Rengör
insen, skölj den med vatten och
torka med en mjuk trasa.
● En släpvagn är kopplad till bilen.
● Bilen har blivit påkörd bakifrån.
● Det förekommer extrema tempe‐ raturväxlingar.
Trafikmärkesassistans Funktionalitet Trafikmärkesassistansen upptäcker
angivna vägmärken via en kamera i
fronten och visar dem i förarinforma‐
tionscentralen.Om bilen är utrustad med ett inbäddat
navigationssystem kan dessutom
trafikmärken från datakartor ingå.
Vägmärken som kan upptäckas är
skyltar:
Begränsnings- och omkörningsför‐
budsskyltar ● som visar hastighetsgränser
● som visar omkörning förbjuden
● som visar att högsta tillåtna hastighet upphör/ändras
● som visar att omkörning förbju‐ den upphör
Page 216 of 319

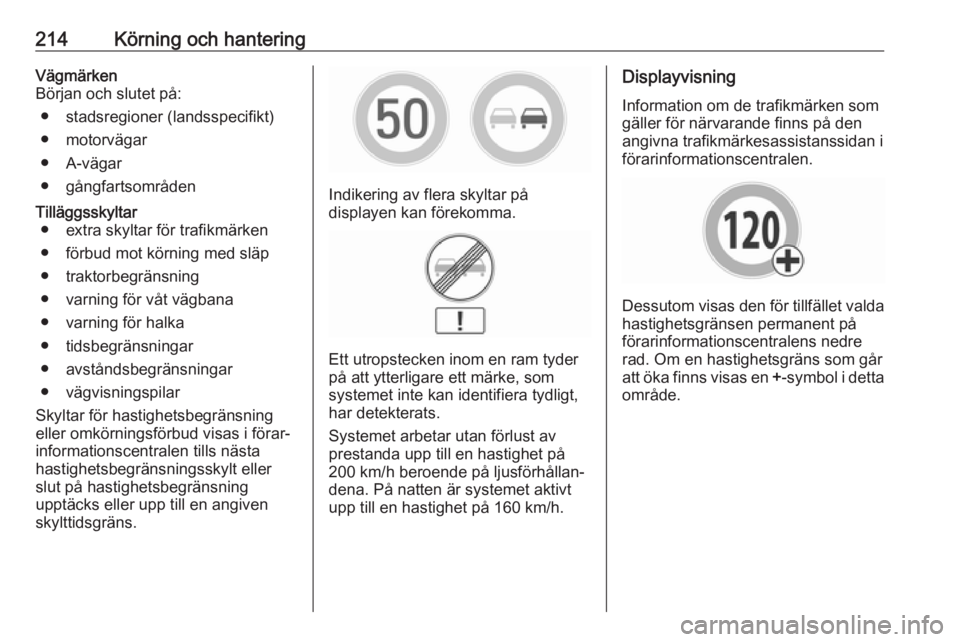

214Körning och hanteringVägmärken
Början och slutet på:
● stadsregioner (landsspecifikt)● motorvägar
● A-vägar
● gångfartsområdenTilläggsskyltar ● extra skyltar för trafikmärken
● förbud mot körning med släp ● traktorbegränsning
● varning för våt vägbana
● varning för halka
● tidsbegränsningar
● avståndsbegränsningar
● vägvisningspilar
Skyltar för hastighetsbegränsning
eller omkörningsförbud visas i förar‐
informationscentralen tills nästa
hastighetsbegränsningsskylt eller
slut på hastighetsbegränsning
upptäcks eller upp till en angiven
skylttidsgräns.
Indikering av flera skyltar på
displayen kan förekomma.
Ett utropstecken inom en ram tyder
på att ytterligare ett märke, som
systemet inte kan identifiera tydligt,
har detekterats.
Systemet arbetar utan förlust av
prestanda upp till en hastighet på
200 km/h beroende på ljusförhållan‐
dena. På natten är systemet aktivt
upp till en hastighet på 160 km/h.
Displayvisning
Information om de trafikmärken som
gäller för närvarande finns på den
angivna trafikmärkesassistanssidan i
förarinformationscentralen.
Dessutom visas den för tillfället valda hastighetsgränsen permanent på
förarinformationscentralens nedre
rad. Om en hastighetsgräns som går att öka finns visas en +-symbol i detta
område.
Page 217 of 319

Körning och hantering215

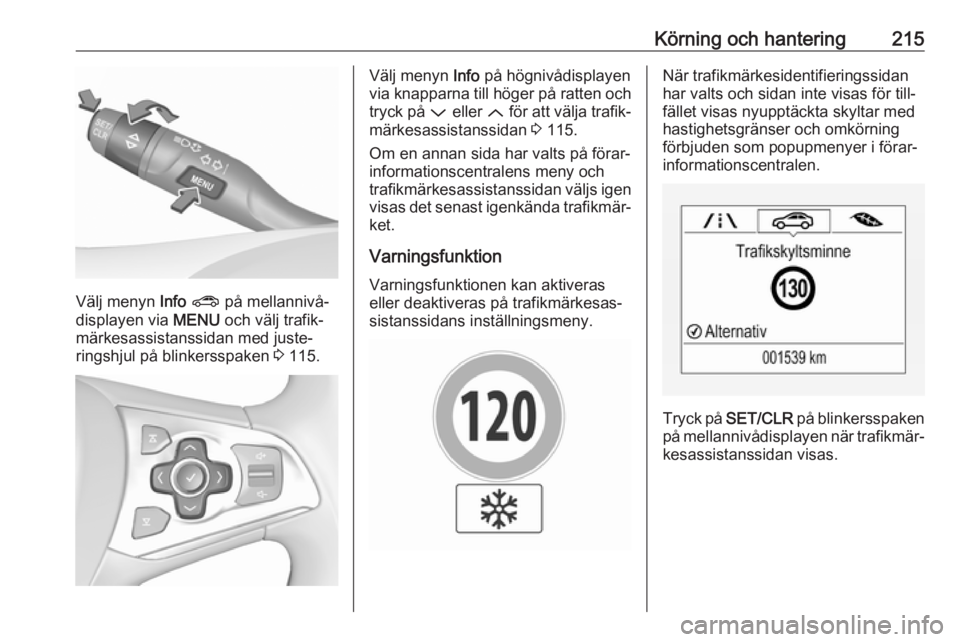

Välj menyn Info ? på mellannivå‐
displayen via MENU och välj trafik‐
märkesassistanssidan med juste‐
ringshjul på blinkersspaken 3 115.
Välj menyn Info på högnivådisplayen
via knapparna till höger på ratten och
tryck på P eller Q för att välja trafik‐
märkesassistanssidan 3 115.
Om en annan sida har valts på förar‐
informationscentralens meny och
trafikmärkesassistanssidan väljs igen
visas det senast igenkända trafikmär‐
ket.
Varningsfunktion
Varningsfunktionen kan aktiveras
eller deaktiveras på trafikmärkesas‐
sistanssidans inställningsmeny.När trafikmärkesidentifieringssidan
har valts och sidan inte visas för till‐
fället visas nyupptäckta skyltar med
hastighetsgränser och omkörning
förbjuden som popupmenyer i förar‐
informationscentralen.
Tryck på SET/CLR på blinkersspaken
på mellannivådisplayen när trafikmär‐ kesassistanssidan visas.
Page 218 of 319

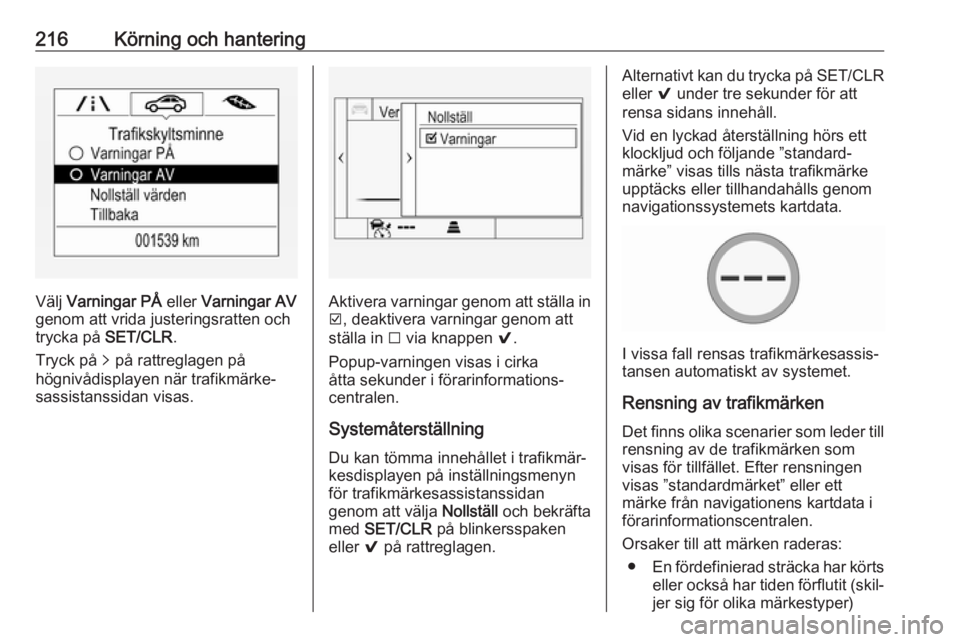

216Körning och hantering
Välj Varningar PÅ eller Varningar AV
genom att vrida justeringsratten och
trycka på SET/CLR.
Tryck på q på rattreglagen på
högnivådisplayen när trafikmärke‐
sassistanssidan visas.Aktivera varningar genom att ställa in J , deaktivera varningar genom att
ställa in I via knappen 9.
Popup-varningen visas i cirka
åtta sekunder i förarinformations‐
centralen.
Systemåterställning
Du kan tömma innehållet i trafikmär‐
kesdisplayen på inställningsmenyn
för trafikmärkesassistanssidan
genom att välja Nollställ och bekräfta
med SET/CLR på blinkersspaken
eller 9 på rattreglagen.
Alternativt kan du trycka på SET/CLR
eller 9 under tre sekunder för att
rensa sidans innehåll.
Vid en lyckad återställning hörs ett
klockljud och följande ”standard‐
märke” visas tills nästa trafikmärke
upptäcks eller tillhandahålls genom
navigationssystemets kartdata.
I vissa fall rensas trafikmärkesassis‐
tansen automatiskt av systemet.
Rensning av trafikmärken Det finns olika scenarier som leder till
rensning av de trafikmärken som
visas för tillfället. Efter rensningen
visas ”standardmärket” eller ett
märke från navigationens kartdata i
förarinformationscentralen.
Orsaker till att märken raderas: ● En fördefinierad sträcka har körts
eller också har tiden förflutit (skil‐ jer sig för olika märkestyper)
Page 219 of 319

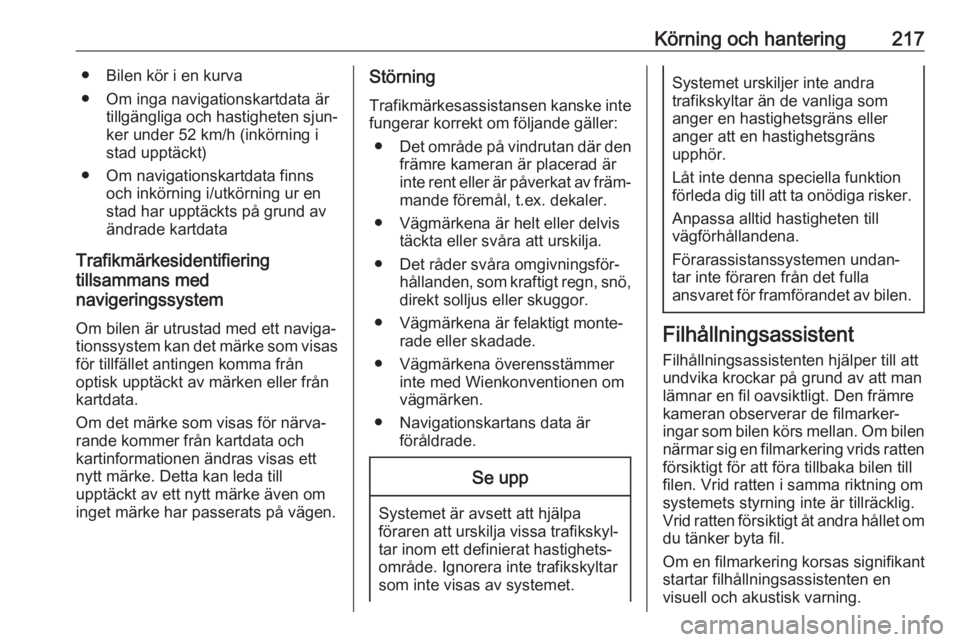

Körning och hantering217● Bilen kör i en kurva
● Om inga navigationskartdata är tillgängliga och hastigheten sjun‐ker under 52 km/h (inkörning istad upptäckt)
● Om navigationskartdata finns och inkörning i/utkörning ur en
stad har upptäckts på grund av ändrade kartdata
Trafikmärkesidentifiering
tillsammans med
navigeringssystem
Om bilen är utrustad med ett naviga‐
tionssystem kan det märke som visas för tillfället antingen komma från
optisk upptäckt av märken eller från
kartdata.
Om det märke som visas för närva‐ rande kommer från kartdata och
kartinformationen ändras visas ett
nytt märke. Detta kan leda till
upptäckt av ett nytt märke även om
inget märke har passerats på vägen.Störning
Trafikmärkesassistansen kanske inte fungerar korrekt om följande gäller:
● Det område på vindrutan där den
främre kameran är placerad är inte rent eller är påverkat av främ‐ mande föremål, t.ex. dekaler.
● Vägmärkena är helt eller delvis täckta eller svåra att urskilja.
● Det råder svåra omgivningsför‐ hållanden, som kraftigt regn, snö,
direkt solljus eller skuggor.
● Vägmärkena är felaktigt monte‐ rade eller skadade.
● Vägmärkena överensstämmer inte med Wienkonventionen om
vägmärken.
● Navigationskartans data är föråldrade.Se upp
Systemet är avsett att hjälpa
föraren att urskilja vissa trafikskyl‐ tar inom ett definierat hastighets‐
område. Ignorera inte trafikskyltar
som inte visas av systemet.
Systemet urskiljer inte andra
trafikskyltar än de vanliga som
anger en hastighetsgräns eller
anger att en hastighetsgräns
upphör.
Låt inte denna speciella funktion förleda dig till att ta onödiga risker.
Anpassa alltid hastigheten till
vägförhållandena.
Förarassistanssystemen undan‐
tar inte föraren från det fulla
ansvaret för framförandet av bilen.
Filhållningsassistent
Filhållningsassistenten hjälper till att
undvika krockar på grund av att man
lämnar en fil oavsiktligt. Den främre
kameran observerar de filmarker‐
ingar som bilen körs mellan. Om bilen
närmar sig en filmarkering vrids ratten
försiktigt för att föra tillbaka bilen till
filen. Vrid ratten i samma riktning om
systemets styrning inte är tillräcklig.
Vrid ratten försiktigt åt andra hållet om du tänker byta fil.
Om en filmarkering korsas signifikant
startar filhållningsassistenten en
visuell och akustisk varning.
Page 220 of 319

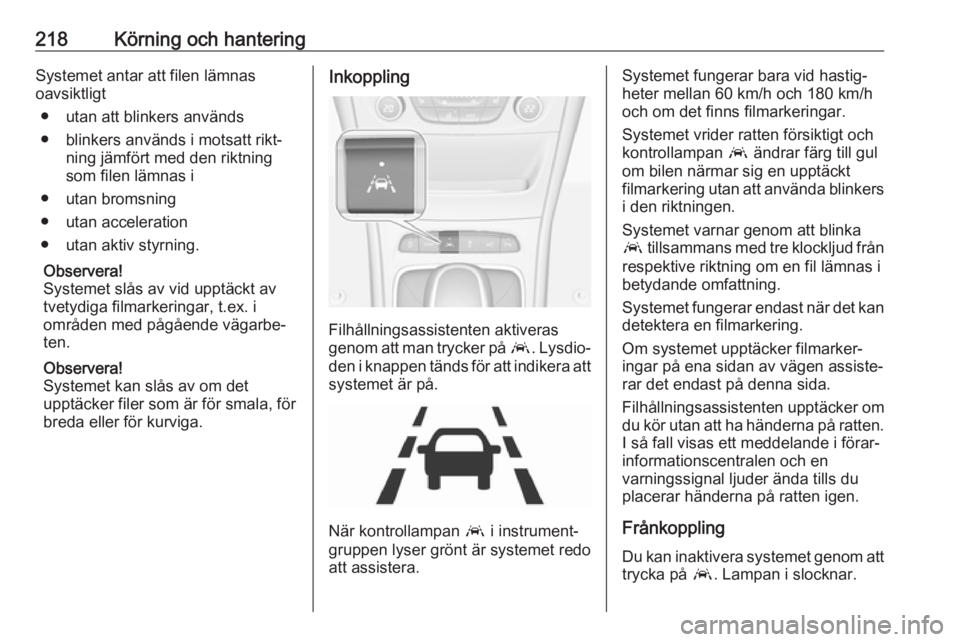

218Körning och hanteringSystemet antar att filen lämnas
oavsiktligt
● utan att blinkers används
● blinkers används i motsatt rikt‐ ning jämfört med den riktning
som filen lämnas i
● utan bromsning
● utan acceleration
● utan aktiv styrning.
Observera!
Systemet slås av vid upptäckt av
tvetydiga filmarkeringar, t.ex. i
områden med pågående vägarbe‐
ten.
Observera!
Systemet kan slås av om det
upptäcker filer som är för smala, för
breda eller för kurviga.Inkoppling
Filhållningsassistenten aktiveras
genom att man trycker på a. Lysdio‐
den i knappen tänds för att indikera att
systemet är på.
När kontrollampan a i instrument‐
gruppen lyser grönt är systemet redo
att assistera.
Systemet fungerar bara vid hastig‐
heter mellan 60 km/h och 180 km/h
och om det finns filmarkeringar.
Systemet vrider ratten försiktigt och
kontrollampan a ändrar färg till gul
om bilen närmar sig en upptäckt
filmarkering utan att använda blinkers
i den riktningen.
Systemet varnar genom att blinka
a tillsammans med tre klockljud från
respektive riktning om en fil lämnas i betydande omfattning.
Systemet fungerar endast när det kan
detektera en filmarkering.
Om systemet upptäcker filmarker‐
ingar på ena sidan av vägen assiste‐
rar det endast på denna sida.
Filhållningsassistenten upptäcker om
du kör utan att ha händerna på ratten.
I så fall visas ett meddelande i förar‐
informationscentralen och en
varningssignal ljuder ända tills du
placerar händerna på ratten igen.
FrånkopplingDu kan inaktivera systemet genom att
trycka på a. Lampan i slocknar.
