Bilvård239

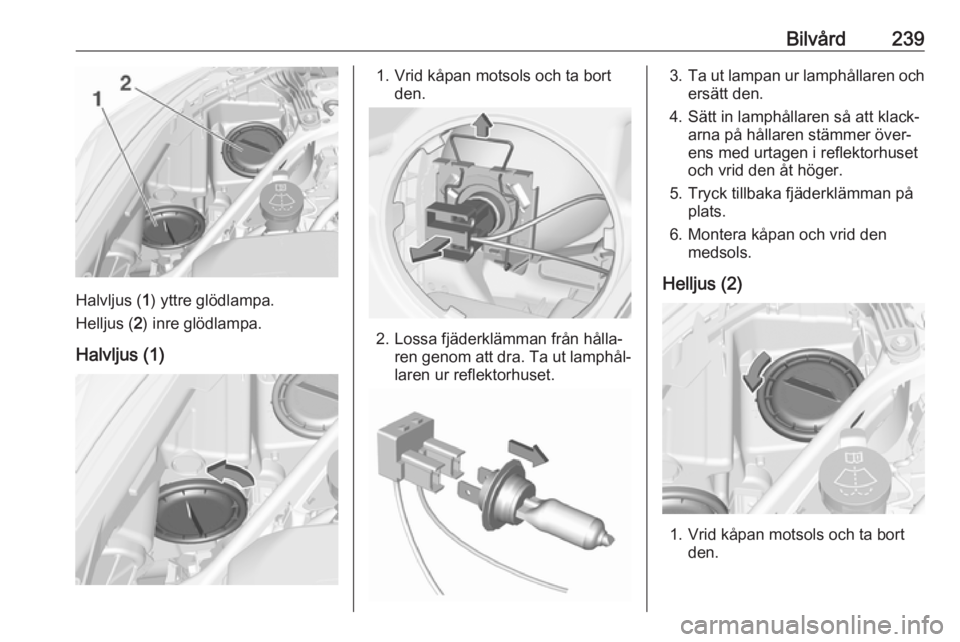

Halvljus (1) yttre glödlampa.
Helljus ( 2) inre glödlampa.
Halvljus (1)
1. Vrid kåpan motsols och ta bort den.
2. Lossa fjäderklämman från hålla‐ren genom att dra. Ta ut lamphål‐laren ur reflektorhuset.
3. Ta ut lampan ur lamphållaren och
ersätt den.
4. Sätt in lamphållaren så att klack‐ arna på hållaren stämmer över‐
ens med urtagen i reflektorhuset
och vrid den åt höger.
5. Tryck tillbaka fjäderklämman på plats.
6. Montera kåpan och vrid den medsols.
Helljus (2)
1. Vrid kåpan motsols och ta bort den.

240Bilvård

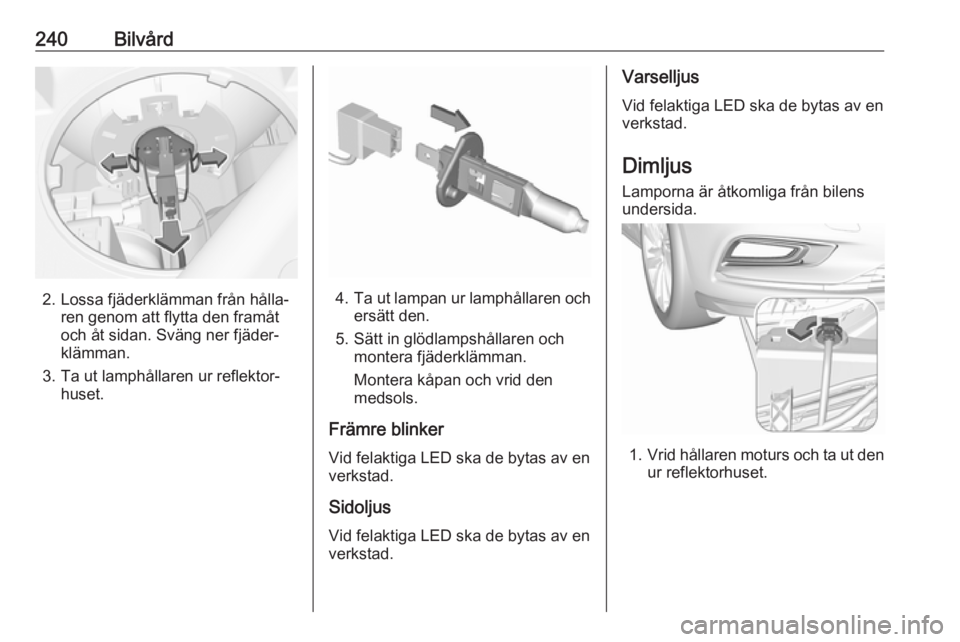

2. Lossa fjäderklämman från hålla‐ren genom att flytta den framåt
och åt sidan. Sväng ner fjäder‐
klämman.
3. Ta ut lamphållaren ur reflektor‐ huset.4.Ta ut lampan ur lamphållaren och
ersätt den.
5. Sätt in glödlampshållaren och montera fjäderklämman.
Montera kåpan och vrid den
medsols.
Främre blinker Vid felaktiga LED ska de bytas av en
verkstad.
Sidoljus
Vid felaktiga LED ska de bytas av en
verkstad.
Varselljus
Vid felaktiga LED ska de bytas av en verkstad.
Dimljus Lamporna är åtkomliga från bilens
undersida.
1. Vrid hållaren moturs och ta ut den
ur reflektorhuset.

Bilvård241

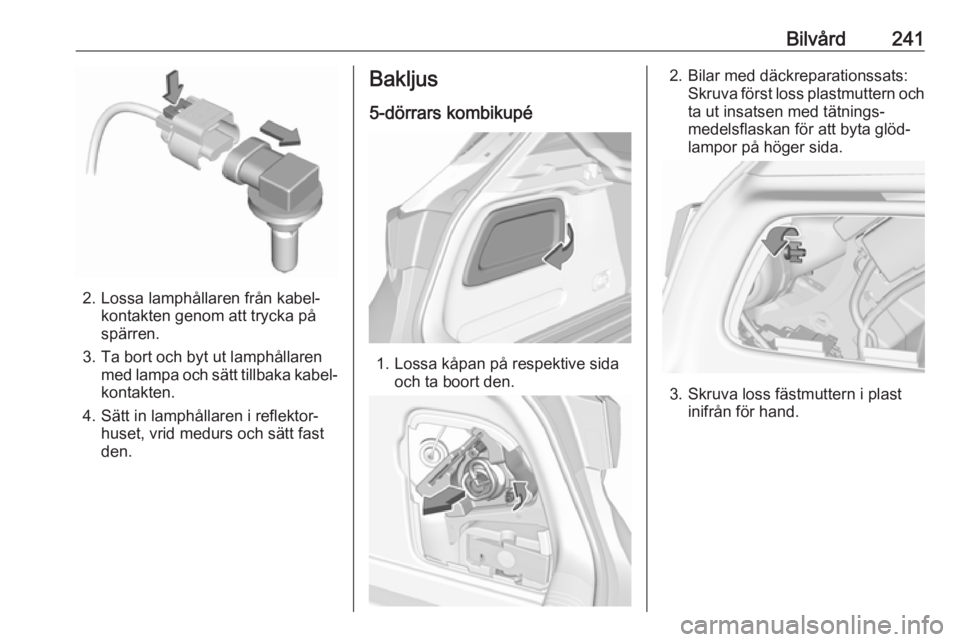

2. Lossa lamphållaren från kabel‐kontakten genom att trycka på
spärren.
3. Ta bort och byt ut lamphållaren med lampa och sätt tillbaka kabel‐
kontakten.
4. Sätt in lamphållaren i reflektor‐ huset, vrid medurs och sätt fast
den.
Bakljus
5-dörrars kombikupé
1. Lossa kåpan på respektive sida och ta boort den.
2. Bilar med däckreparationssats:Skruva först loss plastmuttern och
ta ut insatsen med tätnings‐
medelsflaskan för att byta glöd‐
lampor på höger sida.
3. Skruva loss fästmuttern i plast inifrån för hand.

242Bilvård

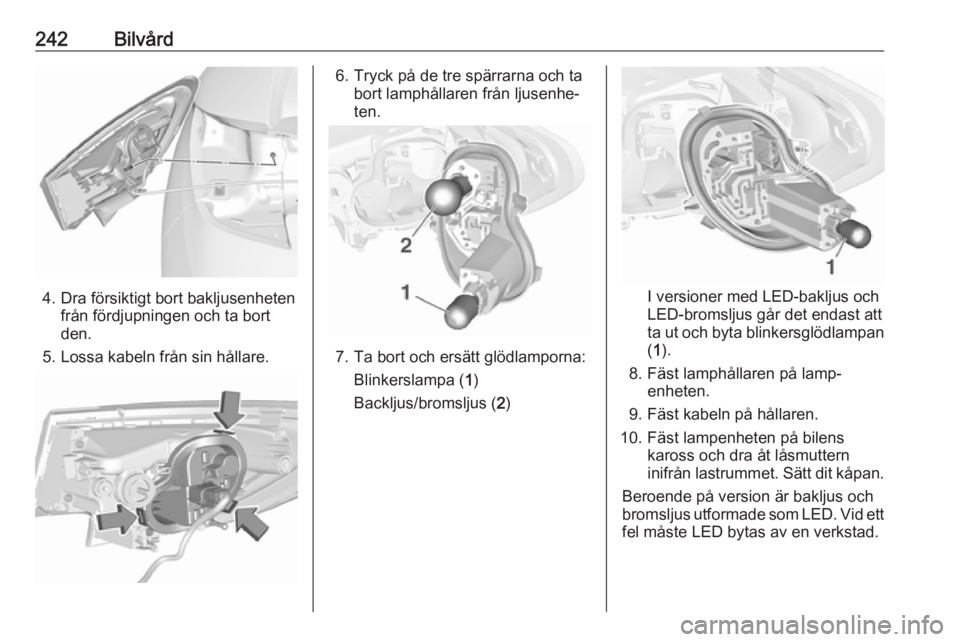

4. Dra försiktigt bort bakljusenhetenfrån fördjupningen och ta bort
den.
5. Lossa kabeln från sin hållare.
6. Tryck på de tre spärrarna och ta bort lamphållaren från ljusenhe‐
ten.
7. Ta bort och ersätt glödlamporna:
Blinkerslampa ( 1)
Backljus/bromsljus ( 2)
I versioner med LED-bakljus och
LED-bromsljus går det endast att
ta ut och byta blinkersglödlampan ( 1 ).
8. Fäst lamphållaren på lamp‐ enheten.
9. Fäst kabeln på hållaren.
10. Fäst lampenheten på bilens kaross och dra åt låsmuttern
inifrån lastrummet. Sätt dit kåpan.
Beroende på version är bakljus och
bromsljus utformade som LED. Vid ett fel måste LED bytas av en verkstad.

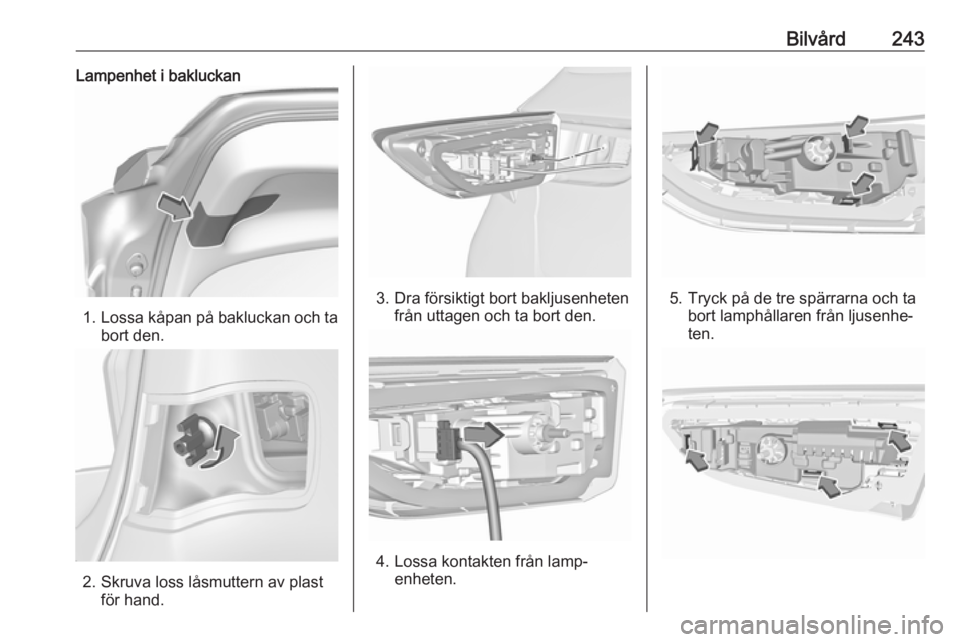

Bilvård243Lampenhet i bakluckan
1.Lossa kåpan på bakluckan och ta
bort den.
2. Skruva loss låsmuttern av plast för hand.
3. Dra försiktigt bort bakljusenheten från uttagen och ta bort den.
4. Lossa kontakten från lamp‐enheten.
5. Tryck på de tre spärrarna och ta bort lamphållaren från ljusenhe‐
ten.

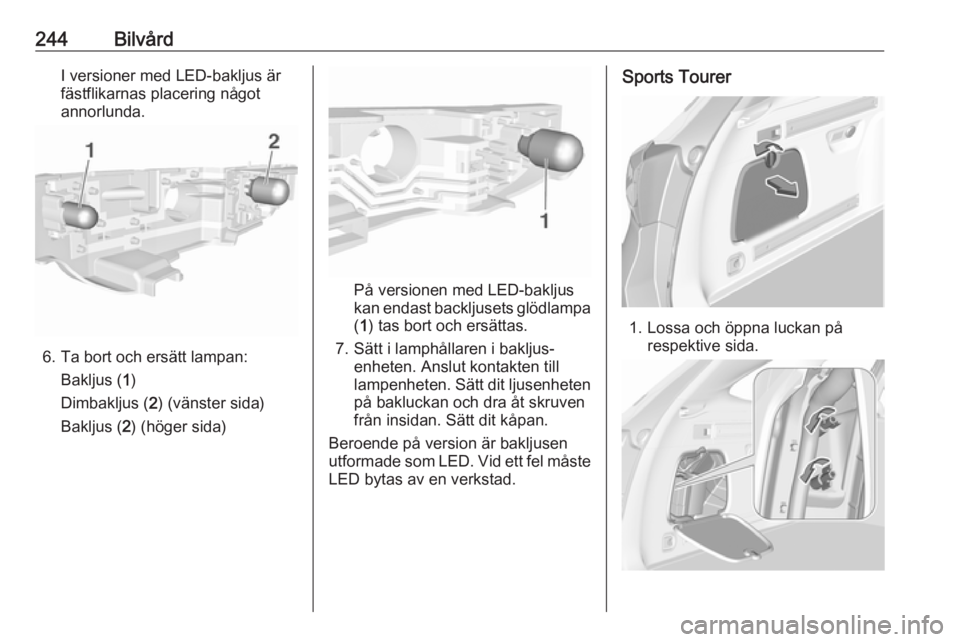

244BilvårdI versioner med LED-bakljus är
fästflikarnas placering något
annorlunda.
6. Ta bort och ersätt lampan:
Bakljus ( 1)
Dimbakljus ( 2) (vänster sida)
Bakljus ( 2) (höger sida)
På versionen med LED-bakljus
kan endast backljusets glödlampa
( 1 ) tas bort och ersättas.
7. Sätt i lamphållaren i bakljus‐ enheten. Anslut kontakten till
lampenheten. Sätt dit ljusenheten på bakluckan och dra åt skruven
från insidan. Sätt dit kåpan.
Beroende på version är bakljusen
utformade som LED. Vid ett fel måste
LED bytas av en verkstad.
Sports Tourer
1. Lossa och öppna luckan på respektive sida.

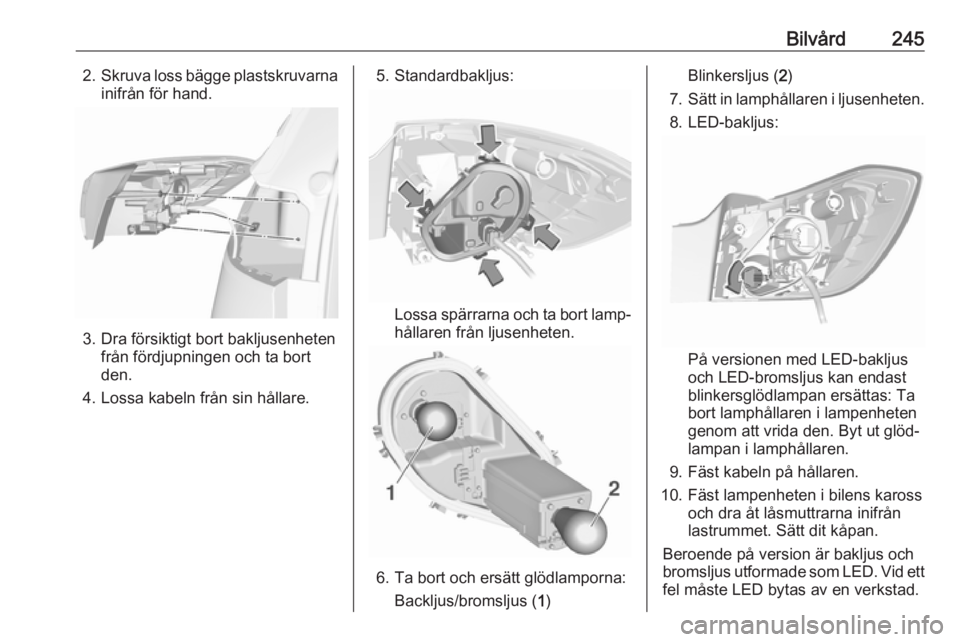

Bilvård2452.Skruva loss bägge plastskruvarna
inifrån för hand.
3. Dra försiktigt bort bakljusenheten från fördjupningen och ta bort
den.
4. Lossa kabeln från sin hållare.
5. Standardbakljus:
Lossa spärrarna och ta bort lamp‐
hållaren från ljusenheten.
6. Ta bort och ersätt glödlamporna:
Backljus/bromsljus ( 1)
Blinkersljus ( 2)
7. Sätt in lamphållaren i ljusenheten.
8. LED-bakljus:
På versionen med LED-bakljus
och LED-bromsljus kan endast
blinkersglödlampan ersättas: Ta
bort lamphållaren i lampenheten
genom att vrida den. Byt ut glöd‐
lampan i lamphållaren.
9. Fäst kabeln på hållaren.
10. Fäst lampenheten i bilens kaross och dra åt låsmuttrarna inifrån
lastrummet. Sätt dit kåpan.
Beroende på version är bakljus och
bromsljus utformade som LED. Vid ett fel måste LED bytas av en verkstad.

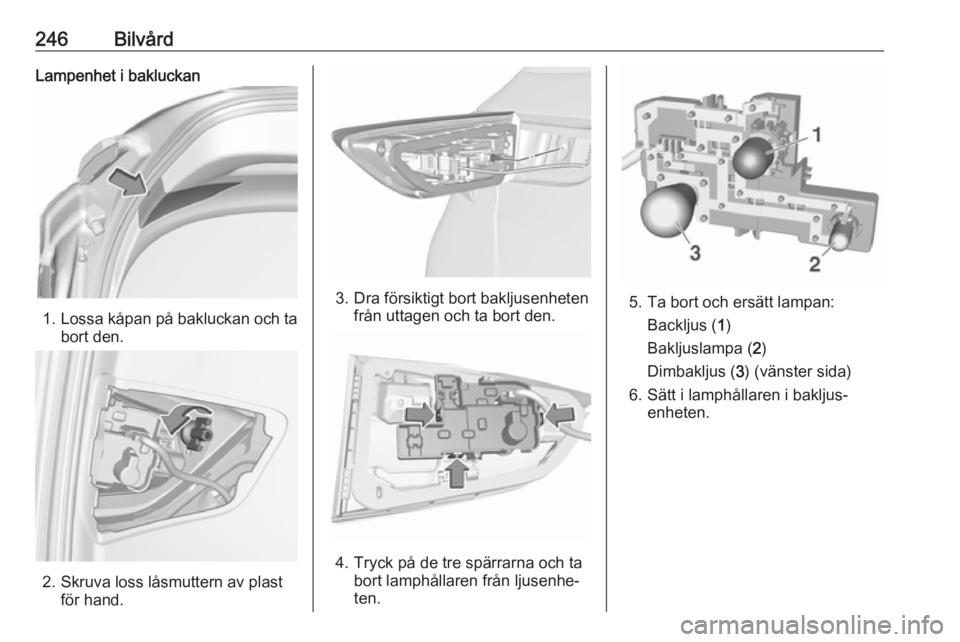

246BilvårdLampenhet i bakluckan
1.Lossa kåpan på bakluckan och ta
bort den.
2. Skruva loss låsmuttern av plast för hand.
3. Dra försiktigt bort bakljusenheten från uttagen och ta bort den.
4. Tryck på de tre spärrarna och ta bort lamphållaren från ljusenhe‐
ten.
5. Ta bort och ersätt lampan:
Backljus ( 1)
Bakljuslampa ( 2)
Dimbakljus ( 3) (vänster sida)
6. Sätt i lamphållaren i bakljus‐ enheten.

Bilvård247

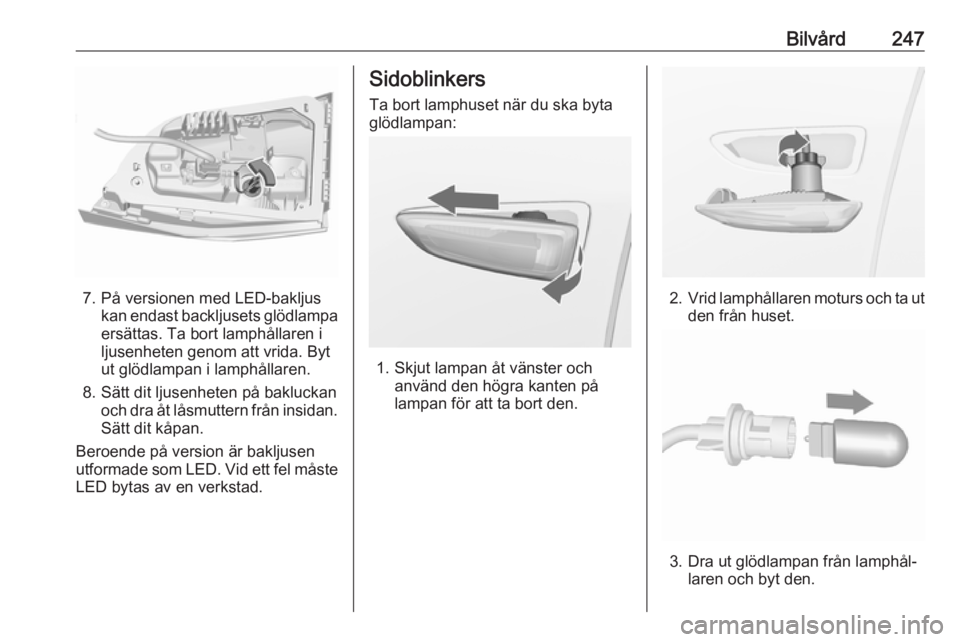

7. På versionen med LED-bakljuskan endast backljusets glödlampa
ersättas. Ta bort lamphållaren i
ljusenheten genom att vrida. Byt
ut glödlampan i lamphållaren.
8. Sätt dit ljusenheten på bakluckan och dra åt låsmuttern från insidan.
Sätt dit kåpan.
Beroende på version är bakljusen
utformade som LED. Vid ett fel måste
LED bytas av en verkstad.
Sidoblinkers
Ta bort lamphuset när du ska byta
glödlampan:
1. Skjut lampan åt vänster och använd den högra kanten på
lampan för att ta bort den.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.

248Bilvård4. Sätt i glödlampshållaren och vridden medurs.
5. Tryck in lampans vänstra kant, skjut den åt vänster och tryck
sedan in höger kant.
Registreringsskyltsbelys‐ ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.
2. Ta ut lampan nedåt, dra inte i kabeln.
3. Ta bort lamphållaren från lamphu‐
set genom att vrida moturs.
4. Dra ut glödlampan från lamphål‐ laren och byt den.
5. Sätt in lamphållaren i lamphuset och vrid medurs.
6. Sätt in lampan i stötfångaren tills den snäpps fast.
Vissa versioner har LED-registre‐
ringsskyltsbelysning. Vid felaktiga
LED ska de bytas av en verkstad.
Kupébelysning
Kupébelysning och läslampor Låt en verkstad byta lamporna.
Lastrumsbelysning Låt en verkstad byta lamporna.
Instrumentpanelbelysning
Låt en verkstad byta lamporna.
