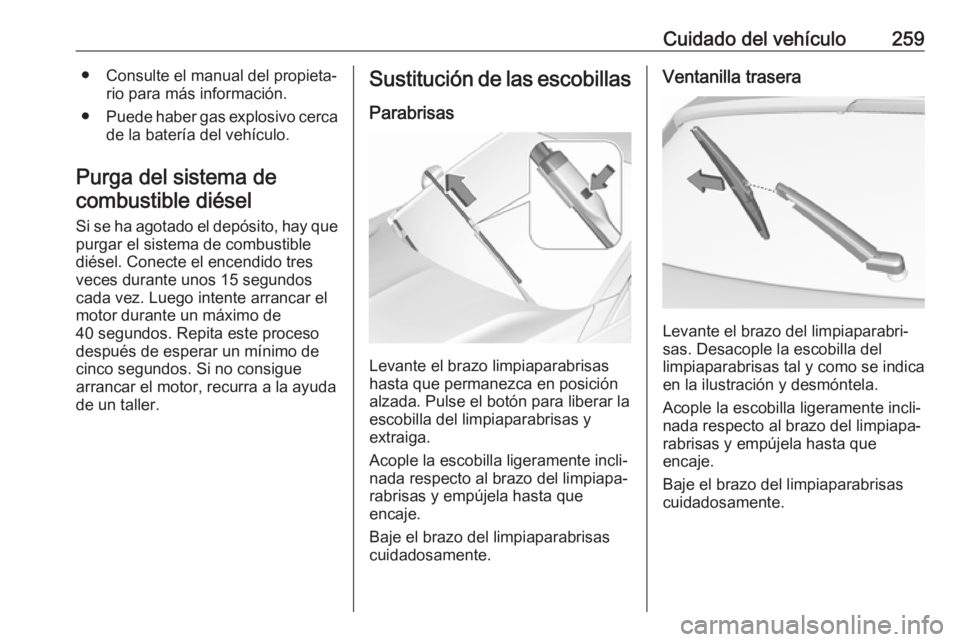

Cuidado del vehículo259● Consulte el manual del propieta‐rio para más información.
● Puede haber gas explosivo cerca
de la batería del vehículo.
Purga del sistema de combustible diésel
Si se ha agotado el depósito, hay que purgar el sistema de combustible
diésel. Conecte el encendido tres
veces durante unos 15 segundos
cada vez. Luego intente arrancar el
motor durante un máximo de
40 segundos. Repita este proceso
después de esperar un mínimo de
cinco segundos. Si no consigue
arrancar el motor, recurra a la ayuda
de un taller.Sustitución de las escobillas
Parabrisas
Levante el brazo limpiaparabrisas
hasta que permanezca en posición alzada. Pulse el botón para liberar laescobilla del limpiaparabrisas y
extraiga.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
encaje.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Ventanilla trasera
Levante el brazo del limpiaparabri‐
sas. Desacople la escobilla del
limpiaparabrisas tal y como se indica
en la ilustración y desmóntela.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
encaje.
Baje el brazo del limpiaparabrisas
cuidadosamente.

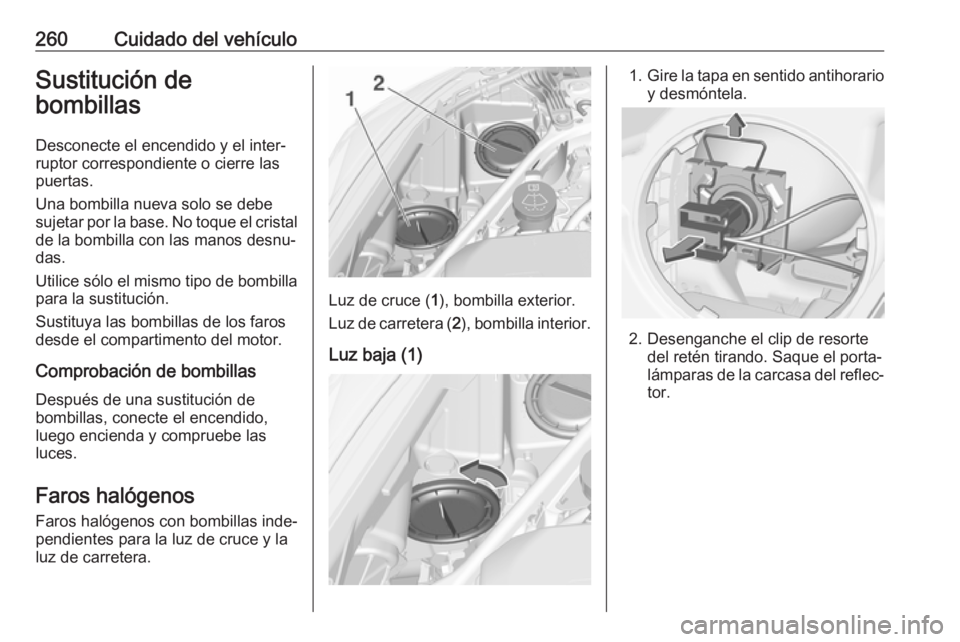

260Cuidado del vehículoSustitución de
bombillas
Desconecte el encendido y el inter‐
ruptor correspondiente o cierre las
puertas.
Una bombilla nueva solo se debe
sujetar por la base. No toque el cristal de la bombilla con las manos desnu‐
das.
Utilice sólo el mismo tipo de bombilla
para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas
Después de una sustitución de
bombillas, conecte el encendido, luego encienda y compruebe las
luces.
Faros halógenos
Faros halógenos con bombillas inde‐
pendientes para la luz de cruce y la
luz de carretera.
Luz de cruce ( 1), bombilla exterior.
Luz de carretera ( 2), bombilla interior.
Luz baja (1)
1. Gire la tapa en sentido antihorario
y desmóntela.
2. Desenganche el clip de resorte del retén tirando. Saque el porta‐
lámparas de la carcasa del reflec‐ tor.

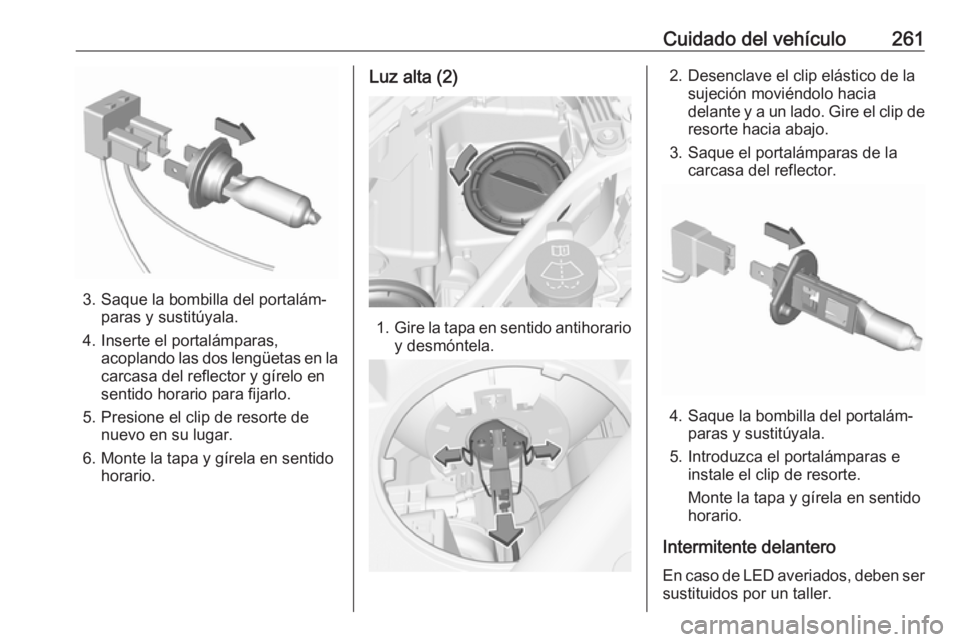

Cuidado del vehículo261
3. Saque la bombilla del portalám‐paras y sustitúyala.
4. Inserte el portalámparas, acoplando las dos lengüetas en la
carcasa del reflector y gírelo en
sentido horario para fijarlo.
5. Presione el clip de resorte de nuevo en su lugar.
6. Monte la tapa y gírela en sentido horario.
Luz alta (2)
1.Gire la tapa en sentido antihorario
y desmóntela.
2. Desenclave el clip elástico de la sujeción moviéndolo hacia
delante y a un lado. Gire el clip de
resorte hacia abajo.
3. Saque el portalámparas de la carcasa del reflector.
4. Saque la bombilla del portalám‐paras y sustitúyala.
5. Introduzca el portalámparas e instale el clip de resorte.
Monte la tapa y gírela en sentido
horario.
Intermitente delantero En caso de LED averiados, deben sersustituidos por un taller.

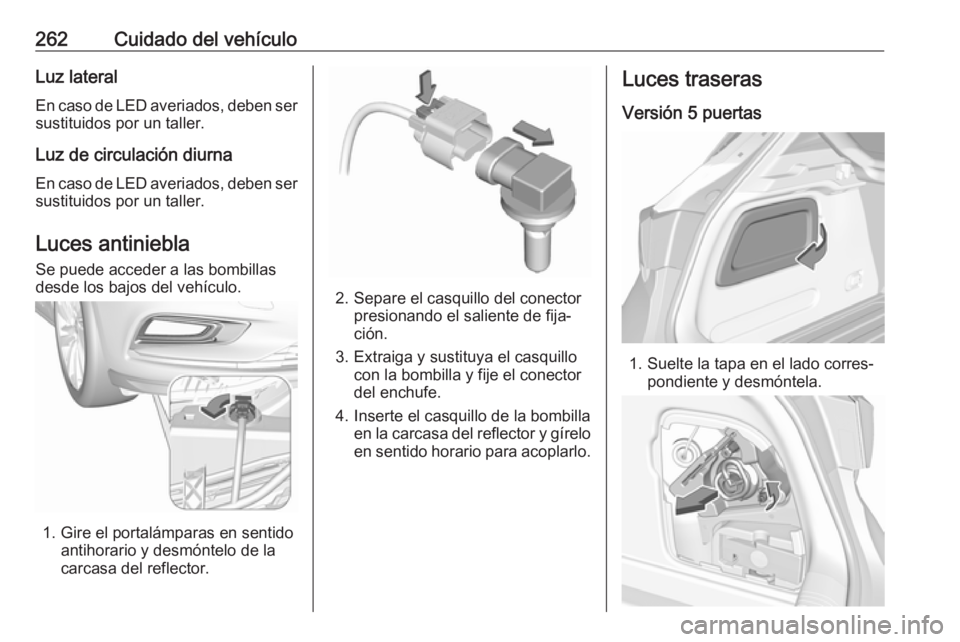

262Cuidado del vehículoLuz lateralEn caso de LED averiados, deben ser
sustituidos por un taller.
Luz de circulación diurna En caso de LED averiados, deben ser
sustituidos por un taller.
Luces antiniebla Se puede acceder a las bombillas
desde los bajos del vehículo.
1. Gire el portalámparas en sentido antihorario y desmóntelo de la
carcasa del reflector.
2. Separe el casquillo del conector presionando el saliente de fija‐
ción.
3. Extraiga y sustituya el casquillo con la bombilla y fije el conector
del enchufe.
4. Inserte el casquillo de la bombilla en la carcasa del reflector y gírelo
en sentido horario para acoplarlo.
Luces traseras
Versión 5 puertas
1. Suelte la tapa en el lado corres‐ pondiente y desmóntela.

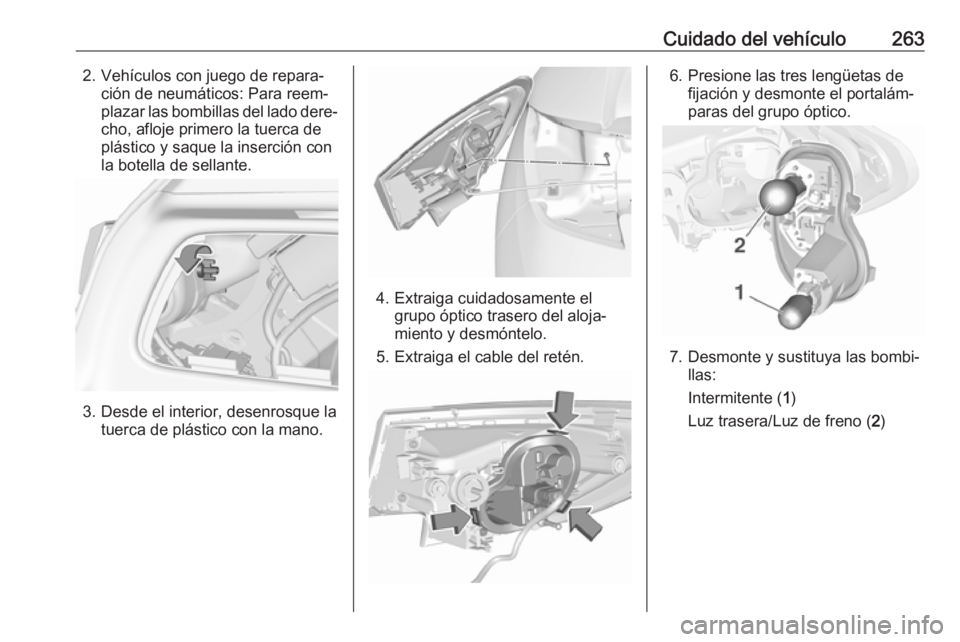

Cuidado del vehículo2632. Vehículos con juego de repara‐ción de neumáticos: Para reem‐
plazar las bombillas del lado dere‐ cho, afloje primero la tuerca de
plástico y saque la inserción con
la botella de sellante.
3. Desde el interior, desenrosque la tuerca de plástico con la mano.
4. Extraiga cuidadosamente elgrupo óptico trasero del aloja‐
miento y desmóntelo.
5. Extraiga el cable del retén.
6. Presione las tres lengüetas de fijación y desmonte el portalám‐
paras del grupo óptico.
7. Desmonte y sustituya las bombi‐ llas:
Intermitente ( 1)
Luz trasera/Luz de freno ( 2)

264Cuidado del vehículo
En la versión con luces traseras
de LED y luces de freno de LED,
solo se puede extraer y reempla‐
zar la bombilla del intermitente
( 1 ).
8. Conecte el portalámparas al grupo óptico.
9. Conecte el cable al retén.
10. Conecte el grupo óptico a la carro‐
cería del vehículo y apriete la
tuerca de seguridad desde el inte‐ rior del compartimento de carga.
Coloque la tapa.
En función de la versión, las luces
traseras y las luces de freno están
diseñadas como LED. En caso de
avería, acuda a un taller para reem‐
plazar los LED.
Grupo óptico del portón trasero
1. Suelte la tapa de la luz trasera y desmóntela.
2. Afloje la tuerca de seguridad deplástico a mano.
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.

Cuidado del vehículo265
4. Separe el enchufe del grupoóptico.
5. Presione las tres lengüetas defijación y desmonte el portalám‐
paras del grupo óptico.
En la versión con luces traseras
de LED, la posición de las lengüe‐
tas de retención es ligeramente
diferente.
6. Desmonte y sustituya la bombilla:
Luz trasera ( 1)
Piloto antiniebla ( 2) (lado
izquierdo)
Luz de marcha atrás ( 2) (lado
derecho)
En la versión con luces traseras
de LED, solo se puede extraer y
reemplazar la bombilla de la luz
de marcha atrás ( 1).
7. Inserte el portalámparas en el grupo óptico trasero. Conecte elenchufe al grupo óptico. Monte elgrupo óptico en el portón trasero
y apriete el tornillo desde el inte‐
rior. Coloque la tapa.

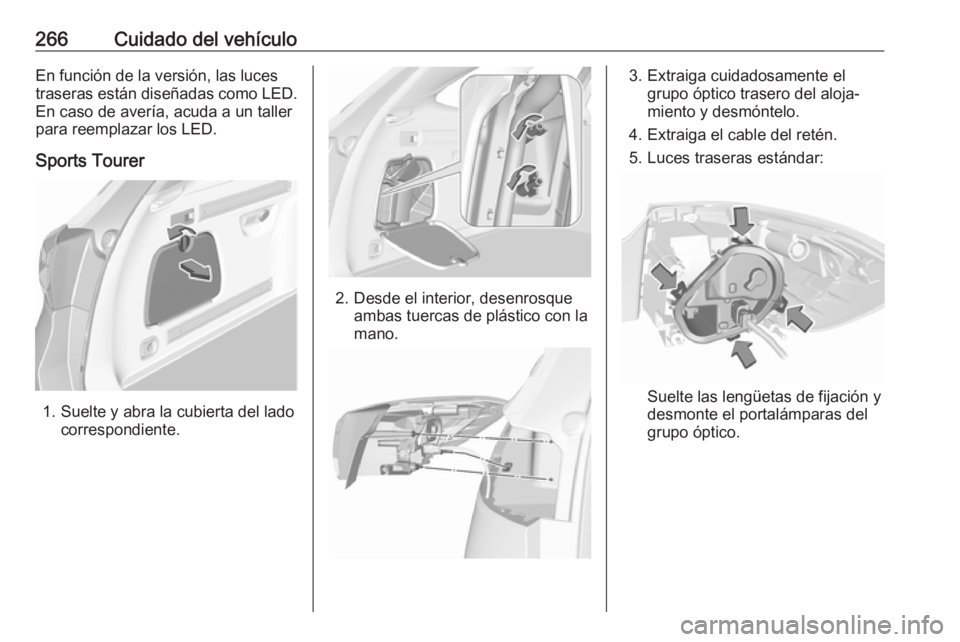

266Cuidado del vehículoEn función de la versión, las luces
traseras están diseñadas como LED.
En caso de avería, acuda a un taller
para reemplazar los LED.
Sports Tourer
1. Suelte y abra la cubierta del lado correspondiente.
2. Desde el interior, desenrosqueambas tuercas de plástico con la
mano.
3. Extraiga cuidadosamente el grupo óptico trasero del aloja‐
miento y desmóntelo.
4. Extraiga el cable del retén.
5. Luces traseras estándar:
Suelte las lengüetas de fijación y
desmonte el portalámparas del
grupo óptico.

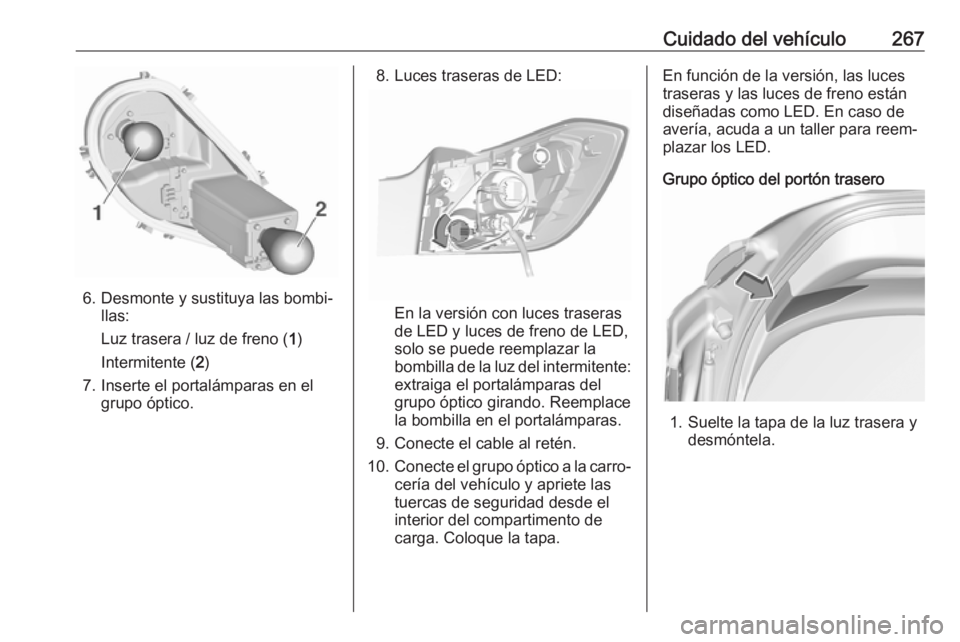

Cuidado del vehículo267
6. Desmonte y sustituya las bombi‐llas:
Luz trasera / luz de freno ( 1)
Intermitente ( 2)
7. Inserte el portalámparas en el grupo óptico.
8. Luces traseras de LED:
En la versión con luces traseras
de LED y luces de freno de LED,
solo se puede reemplazar la
bombilla de la luz del intermitente:
extraiga el portalámparas del
grupo óptico girando. Reemplace
la bombilla en el portalámparas.
9. Conecte el cable al retén.
10. Conecte el grupo óptico a la carro‐
cería del vehículo y apriete las
tuercas de seguridad desde el
interior del compartimento de
carga. Coloque la tapa.
En función de la versión, las luces
traseras y las luces de freno están
diseñadas como LED. En caso de
avería, acuda a un taller para reem‐
plazar los LED.
Grupo óptico del portón trasero
1. Suelte la tapa de la luz trasera y desmóntela.

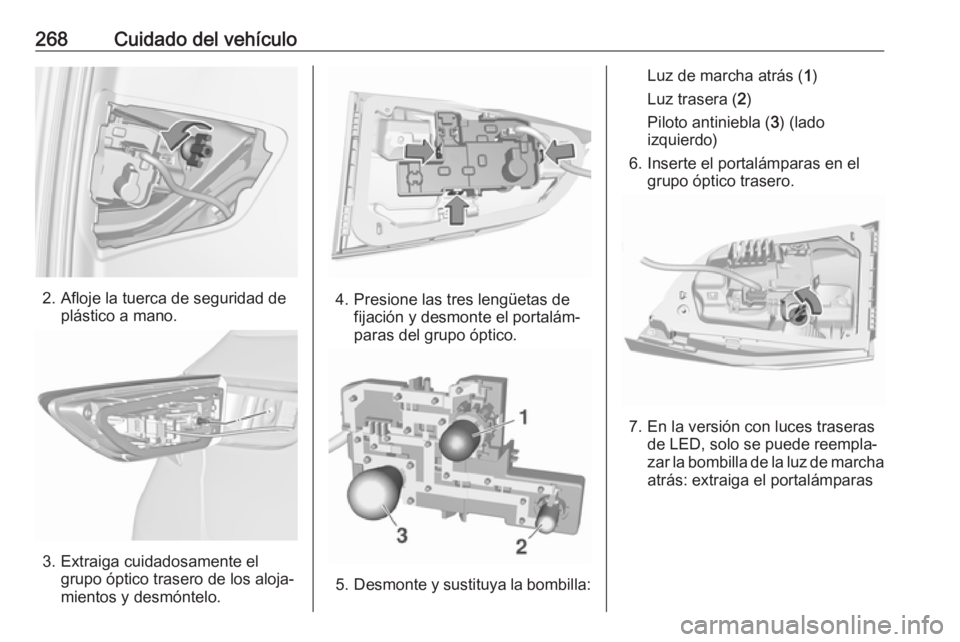

268Cuidado del vehículo
2. Afloje la tuerca de seguridad deplástico a mano.
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Presione las tres lengüetas de fijación y desmonte el portalám‐
paras del grupo óptico.
5. Desmonte y sustituya la bombilla:
Luz de marcha atrás ( 1)
Luz trasera ( 2)
Piloto antiniebla ( 3) (lado
izquierdo)
6. Inserte el portalámparas en el grupo óptico trasero.
7. En la versión con luces traserasde LED, solo se puede reempla‐
zar la bombilla de la luz de marcha
atrás: extraiga el portalámparas
