Cura del veicolo259Luce di posizioneIn caso di LED difettosi, farli sostituireda un'officina.
Luci diurne
In caso di LED difettosi, farli sostituire da un'officina.
Fendinebbia

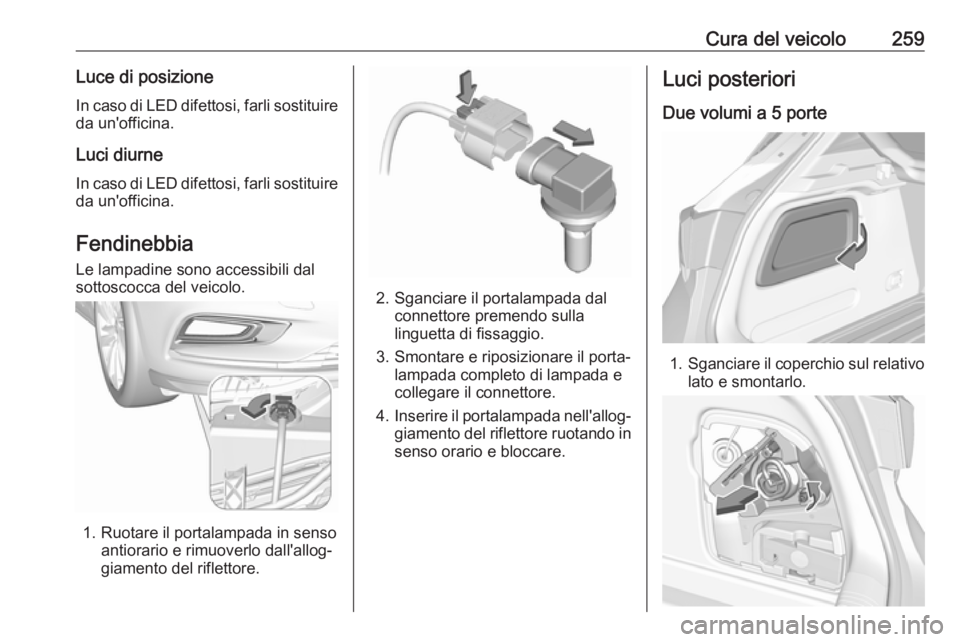

Le lampadine sono accessibili dal
sottoscocca del veicolo.
1. Ruotare il portalampada in senso antiorario e rimuoverlo dall'allog‐
giamento del riflettore.
2. Sganciare il portalampada dal connettore premendo sulla
linguetta di fissaggio.
3. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
4. Inserire il portalampada nell'allog‐
giamento del riflettore ruotando in
senso orario e bloccare.
Luci posteriori
Due volumi a 5 porte
1. Sganciare il coperchio sul relativo
lato e smontarlo.

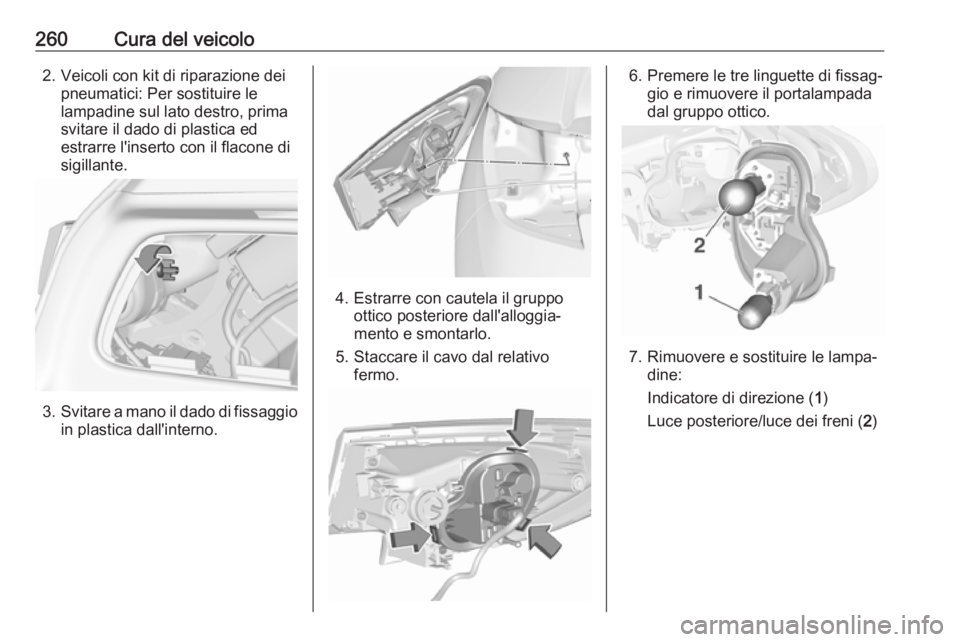

260Cura del veicolo2. Veicoli con kit di riparazione deipneumatici: Per sostituire le
lampadine sul lato destro, prima
svitare il dado di plastica ed
estrarre l'inserto con il flacone di
sigillante.
3. Svitare a mano il dado di fissaggio
in plastica dall'interno.
4. Estrarre con cautela il gruppo ottico posteriore dall'alloggia‐
mento e smontarlo.
5. Staccare il cavo dal relativo fermo.
6. Premere le tre linguette di fissag‐gio e rimuovere il portalampada
dal gruppo ottico.
7. Rimuovere e sostituire le lampa‐ dine:
Indicatore di direzione ( 1)
Luce posteriore/luce dei freni ( 2)

Cura del veicolo261
Sulla versione con luci posteriori a
LED e luci dei freni a LED, solo la
lampadina dell'indicatore di dire‐
zione ( 1) può essere rimossa e
sostituita.
8. Fissare il portalampada al gruppo
luci.
9. Fissare il cavo al relativo fermo.
10. Fissare il gruppo luci alla carroz‐ zeria del veicolo e serrare il dado
dall'interno del vano di carico.
Fissare il coperchio.
In base alla versione, le luci posteriori
e le luci dei freni sono indicate come
LED. In caso di mancata riuscita, far
sostituire i LED da un'officina.

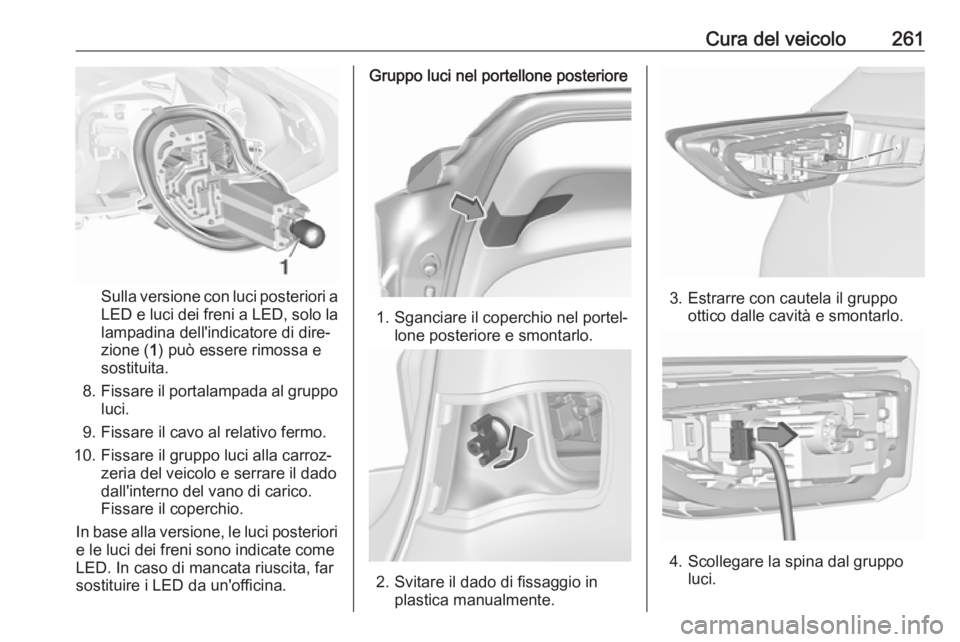

Gruppo luci nel portellone posteriore
1. Sganciare il coperchio nel portel‐ lone posteriore e smontarlo.
2. Svitare il dado di fissaggio inplastica manualmente.
3. Estrarre con cautela il gruppoottico dalle cavità e smontarlo.
4. Scollegare la spina dal gruppo luci.

262Cura del veicolo

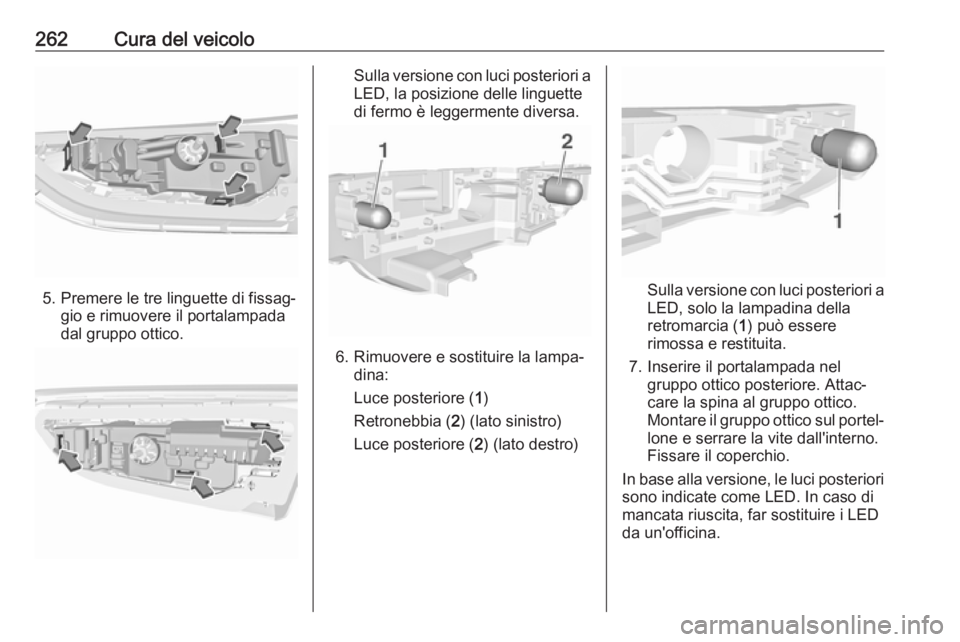

5. Premere le tre linguette di fissag‐gio e rimuovere il portalampada
dal gruppo ottico.
Sulla versione con luci posteriori a
LED, la posizione delle linguette di fermo è leggermente diversa.
6. Rimuovere e sostituire la lampa‐ dina:
Luce posteriore ( 1)
Retronebbia ( 2) (lato sinistro)
Luce posteriore ( 2) (lato destro)
Sulla versione con luci posteriori a
LED, solo la lampadina della
retromarcia ( 1) può essere
rimossa e restituita.
7. Inserire il portalampada nel gruppo ottico posteriore. Attac‐
care la spina al gruppo ottico.
Montare il gruppo ottico sul portel‐ lone e serrare la vite dall'interno.
Fissare il coperchio.
In base alla versione, le luci posteriori
sono indicate come LED. In caso di
mancata riuscita, far sostituire i LED
da un'officina.

Cura del veicolo263Sports Tourer

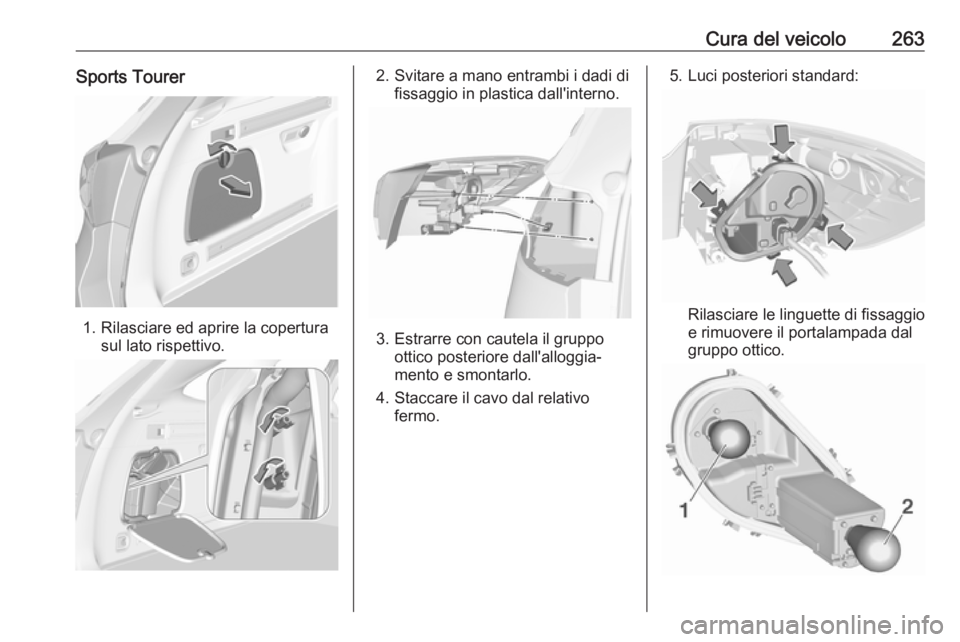

1. Rilasciare ed aprire la coperturasul lato rispettivo.
2. Svitare a mano entrambi i dadi difissaggio in plastica dall'interno.
3. Estrarre con cautela il gruppoottico posteriore dall'alloggia‐
mento e smontarlo.
4. Staccare il cavo dal relativo fermo.
5. Luci posteriori standard:
Rilasciare le linguette di fissaggio
e rimuovere il portalampada dal
gruppo ottico.

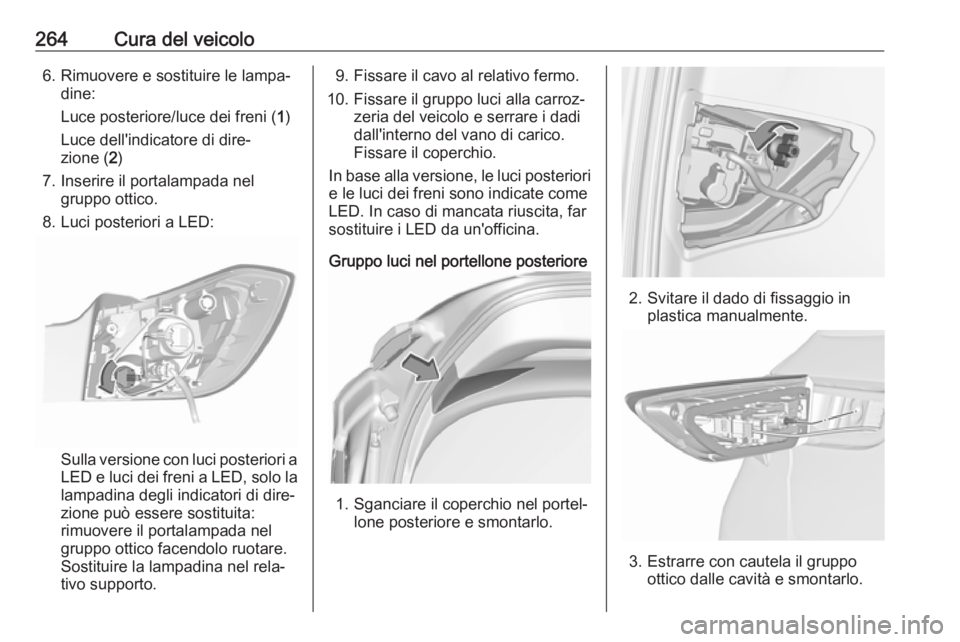

264Cura del veicolo6. Rimuovere e sostituire le lampa‐dine:
Luce posteriore/luce dei freni ( 1)
Luce dell'indicatore di dire‐
zione ( 2)
7. Inserire il portalampada nel gruppo ottico.
8. Luci posteriori a LED:
Sulla versione con luci posteriori a
LED e luci dei freni a LED, solo la
lampadina degli indicatori di dire‐ zione può essere sostituita:
rimuovere il portalampada nel
gruppo ottico facendolo ruotare.
Sostituire la lampadina nel rela‐
tivo supporto.
9. Fissare il cavo al relativo fermo.
10. Fissare il gruppo luci alla carroz‐ zeria del veicolo e serrare i dadi
dall'interno del vano di carico.
Fissare il coperchio.
In base alla versione, le luci posteriori
e le luci dei freni sono indicate come
LED. In caso di mancata riuscita, far
sostituire i LED da un'officina.
Gruppo luci nel portellone posteriore
1. Sganciare il coperchio nel portel‐ lone posteriore e smontarlo.
2. Svitare il dado di fissaggio inplastica manualmente.
3. Estrarre con cautela il gruppo ottico dalle cavità e smontarlo.

Cura del veicolo265
4. Premere le tre linguette di fissag‐gio e rimuovere il portalampada
dal gruppo ottico.
5. Rimuovere e sostituire la lampa‐ dina:
Luce di retromarcia ( 1)
Luce posteriore ( 2)
Retronebbia ( 3) (lato sinistro)
6. Inserire il portalampada nel gruppo ottico posteriore.
7.Sulla versione con luci posteriori a
LED, solo la lampadina della
retromarcia può essere sostituita:
rimuovere il portalampada nel
gruppo ottico facendolo ruotare.
Sostituire la lampadina nel rela‐
tivo supporto.
8. Montare il gruppo ottico sul portel‐
lone e serrare il dado di fissaggio
dall'interno. Fissare il coperchio.
In base alla versione, le luci posteriori
sono indicate come LED. In caso di
mancata riuscita, far sostituire i LED
da un'officina.
Indicatori di direzionelaterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:

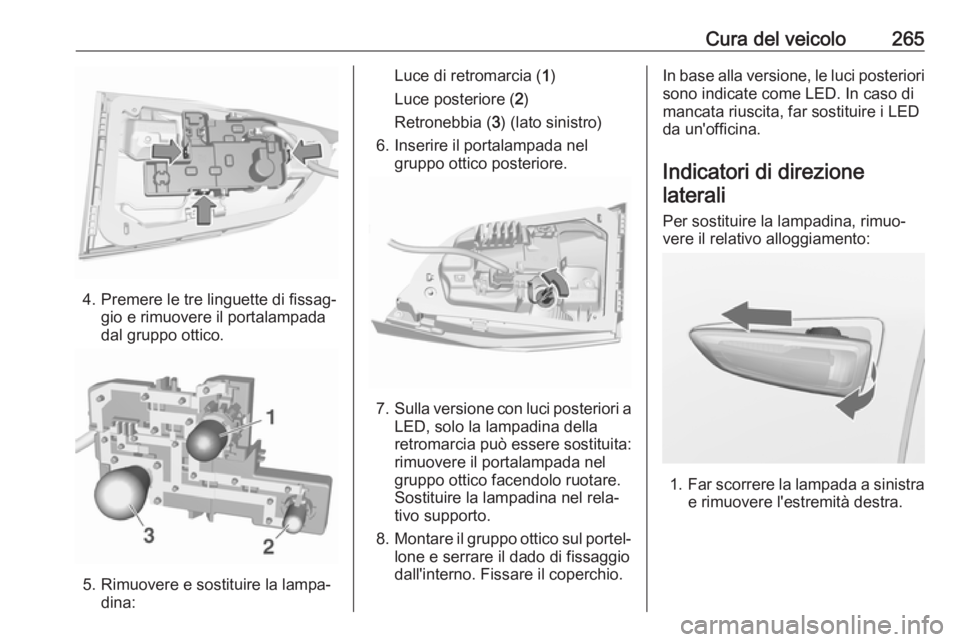

1. Far scorrere la lampada a sinistra
e rimuovere l'estremità destra.

266Cura del veicolo
2. Ruotare il portalampada in sensoantiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.
4. Inserire il portalampada e ruotarein senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
2. Rimuovere la lampada verso il basso, facendo attenzione a non
tirare il cavo.
3. Rimuovere il portalampada dal relativo alloggiamento girando in
senso antiorario.

Cura del veicolo267

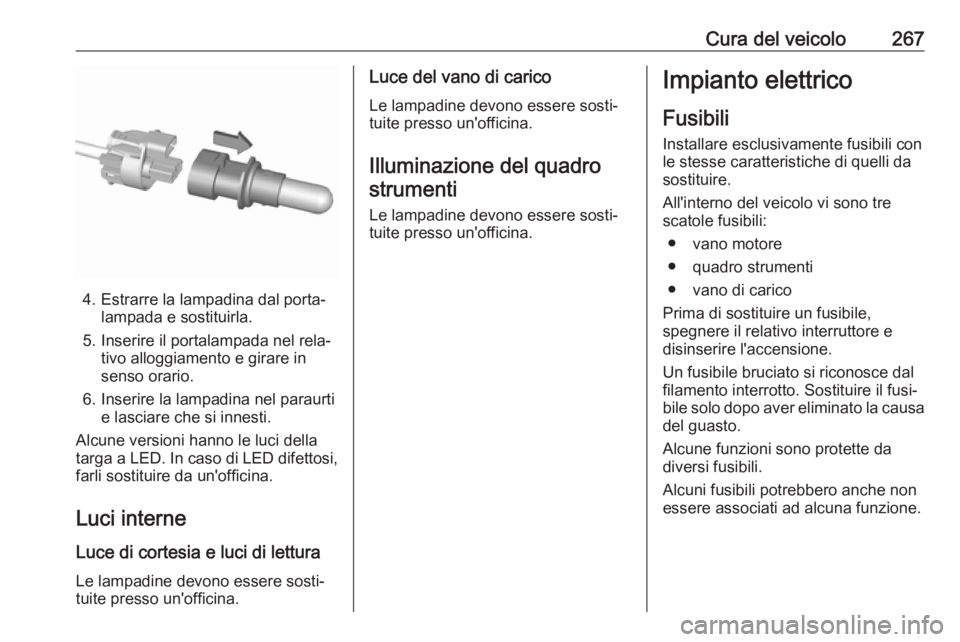

4. Estrarre la lampadina dal porta‐lampada e sostituirla.
5. Inserire il portalampada nel rela‐ tivo alloggiamento e girare in
senso orario.
6. Inserire la lampadina nel paraurti e lasciare che si innesti.
Alcune versioni hanno le luci della
targa a LED. In caso di LED difettosi, farli sostituire da un'officina.
Luci interne Luce di cortesia e luci di lettura
Le lampadine devono essere sosti‐
tuite presso un'officina.
Luce del vano di carico
Le lampadine devono essere sosti‐tuite presso un'officina.
Illuminazione del quadro strumenti
Le lampadine devono essere sosti‐ tuite presso un'officina.Impianto elettrico
Fusibili Installare esclusivamente fusibili conle stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre
scatole fusibili:
● vano motore
● quadro strumenti
● vano di carico
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal filamento interrotto. Sostituire il fusi‐
bile solo dopo aver eliminato la causa
del guasto.
Alcune funzioni sono protette da
diversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.

268Cura del veicolo

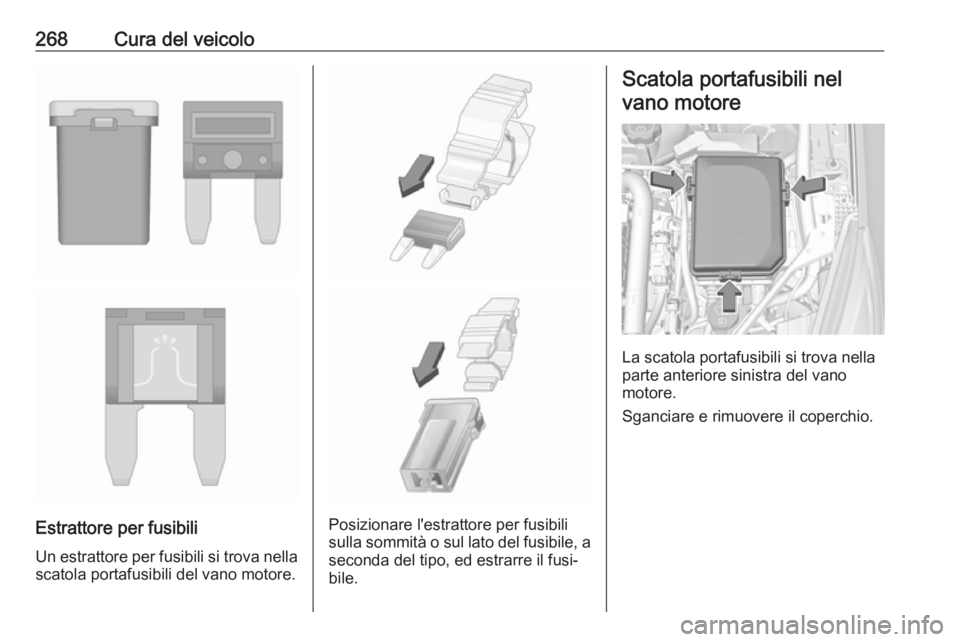

Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Sganciare e rimuovere il coperchio.
