Prowadzenie i użytkowanie199
3. Włożyć niewielki długopis lubśrubokręt w otwór przy dźwigni
zmiany biegów. Nacisnąć
długopis lub śrubokręt pionowo w
dół i przesunąć dźwignię zmiany biegów z położenia P. Jeśli
dźwignia ponownie znajdzie się w
tym położeniu, zostanie ponownie
zablokowana. Przyczynę przerwy
w dopływie prądu należy usunąć
w warsztacie.
4. Zamocować pokrywę dźwigni zmiany biegów do konsoli
środkowej.
Manualna skrzynia
biegów
W celu wybrania biegu wstecznego
wcisnąć pedał sprzęgła, a następnie
nacisnąć przycisk zwalniający
znajdujący się na dźwigni zmiany
biegów i wybrać bieg wsteczny.
Jeśli biegu nie można włączyć,
ustawić dźwignię w położeniu
neutralnym, zwolnić i ponownie
wcisnąć pedał sprzęgła, a następnie
ponownie wybrać bieg.
Nie dopuszczać do niepotrzebnego
poślizgu sprzęgła.
Podczas każdorazowej zmiany biegu wymagane jest wciśnięcie pedału
sprzęgła do oporu. Na pedale
sprzęgła nie należy opierać stopy.
Gdy przez określony czas wykrywany
jest poślizg sprzęgła, zmniejszana
jest moc silnika. Stosowny komunikat
ostrzegawczy pojawia się na
wyświetlaczu informacyjnym
kierowcy. Zwolnić sprzęgło.Przestroga
Nie powinno prowadzić się
samochodu z ręką spoczywającą
na dźwigni zmiany biegów.
Sygnalizacja zmiany biegu 3 123.
System stop-start 3 184.

200Prowadzenie i użytkowanieManualno-
automatyczna skrzynia
biegów
Manualno-automatyczna skrzynia
biegów umożliwia ręczną (tryb
manualny) lub automatyczną zmianę
biegów (tryb pracy automatycznej),
przy czym w obu przypadkach
sterowanie sprzęgłem odbywa się
automatycznie.
Ręczna zmiana biegów jest możliwa
poprzez naciskanie dźwigni zmiany biegów w trybie manualnym.
Uwaga
Podczas odblokowywania zamka lub otwierania drzwi pojazdu może
być słyszalny dźwięk pochodzący z
układu hydraulicznego.Wyświetlacz skrzyni biegów
W trybie automatycznym program
jazdy jest pokazywany za pomocą
symbolu D na wyświetlaczu
informacyjnym kierowcy.
W trybie manualnym pokazywany jest symbol M i numer wybranego biegu.
Symbol R oznacza bieg wsteczny.
Symbol N oznacza położenie
neutralne.
Dźwignia zmiany biegów
Dźwignię zmiany biegów należy
zawsze przesuwać do końca w
odpowiednim kierunku. Po
zwolnieniu automatycznie wraca ona
do położenia środkowego.
Uwaga
Nie trzymać dźwigni zmiany biegów
w pozycji pośredniej. Niepełne
włączenie biegu może spowodować
usterkę oraz wyświetlenie
komunikatu błędu na wyświetlaczu
informacyjnym kierowcy.
Przesunąć dźwignię zmiany biegów
z powrotem w położenie środkowe.
Po krótkim czasie na wyświetlaczu

Prowadzenie i użytkowanie201informacyjnym kierowcy pojawi się
litera N i zostanie przywrócone
normalne działanie skrzyni biegów.N:położenie neutralneD/
M:zmiana automatycznego trybu
zmiany biegów (D) na
manualny (M) lub odwrotnie.
Wyświetlacz skrzyni biegów
pokazuje albo symbol D, albo
M wraz z wybranym biegiem<:włączanie wyższego biegu w
trybie manualnym]:włączanie niższego biegu w
trybie manualnymR:bieg wsteczny. Wybierać tylko
po zatrzymaniu samochodu
Przesunięcie dźwigni zmiany biegów
z położenia R w lewo powoduje
bezpośrednie włączenie trybu D.
Przesunięcie dźwigni zmiany biegów
z położenia D do pozycji + lub -
powoduje włączenie trybu
manualnego M i zmianę biegu.
Ruszanie Wcisnąć pedał hamulca i przestawić
dźwignię zmiany biegów w położenie
D/M lub R. Jeśli wybrano położenie
D, skrzynia biegów znajduje się w
trybie pracy automatycznej i
włączony zostaje pierwszy bieg.
Ustawienie dźwigni zmiany biegów w
położeniu R spowoduje wybranie
biegu wstecznego.
Po zwolnieniu pedału hamulca
samochód powoli ruszy.
Aby ruszyć z miejsca bez wciskania
pedału hamulca, wcisnąć pedał
przyspieszenia od razu po włączeniu
biegu, dopóki miga symbol D lub R.
Jeśli nie zostanie wciśnięty ani pedał
hamulca, ani pedał przyspieszenia,
nie zostanie wybrany żaden bieg, a
na wyświetlaczu skrzyni biegów
przez chwilę będzie migać wskazanie D lub R.
Zatrzymywanie samochodu Gdy aktywny jest tryb D, po
zatrzymaniu samochodu wybierany jest pierwszy bieg i rozłączane jestsprzęgło. Z dźwignią ustawioną w R
pozostaje włączony bieg wsteczny.Hamowanie silnikiem
Tryb pracy automatycznej
Przy zjeżdżaniu ze wzniesienia
przekładnia manualno-automatyczna
wybiera wyższe biegi przy
stosunkowo wysokich obrotach
silnika. Podczas hamowania
odpowiednio wcześniej redukowane
są biegi.
Tryb manualny
Aby w pełni wykorzystać efekt
hamowania silnikiem przy zjeżdżaniu
ze wzniesienia, należy w
odpowiednim momencie zredukować
bieg. Przełączenie na tryb manualny
jest możliwe tylko przy
uruchomionym silniku lub włączonej
funkcji Autostop.

202Prowadzenie i użytkowanieUwalnianie ugrzęźniętego
pojazdu
Procedurę tę należy stosować
wyłącznie w przypadku, gdy
samochód ugrzęźnie w piasku, błocie
lub śniegu. Polega ona na
przestawianiu dźwigni zmiany biegów na przemian w położenia R i D.
Utrzymywać możliwie niskie obroty silnika w celu uniknięcia gwałtownego
przyspieszenia samochodu po
odzyskaniu normalnej
przyczepności.
Parkowanie Po wyłączeniu zapłonu pozostaje
włączony ostatnio wybrany bieg
(patrz wyświetlacz skrzyni biegów).
Gdy dźwignia jest ustawiona w
położeniu N, nie jest włączony żaden
bieg.
Dlatego wyłączając zapłon, należy
zawsze włączać hamulec postojowy.
Jeśli hamulec postojowy nie zostanie włączony, na wyświetlaczu skrzynibiegów pulsuje symbol P i kluczyka
nie można wyjąć z wyłącznika
zapłonu. Symbol P na wyświetlaczu
skrzyni biegów przestaje pulsować,gdy tylko nawet w niewielkim stopniu
zostanie włączony hamulec
postojowy.
Po wyłączeniu zapłonu przekładnia
manualno-automatyczna przestaje
reagować na ruchy dźwigni zmiany
biegów.
Działanie awaryjne mające na celu
zapobieżenie zamarznięciu hamulca
postojowego 3 188.
Tryb manualny W przypadku wybrania wyższego
biegu przy zbyt niskiej prędkości
obrotowej silnika lub niższego biegu przy zbyt wysokiej prędkości
obrotowej zmiana biegu nie nastąpi.
Zapobiega to pracy silnika na zbyt
niskich lub zbyt wysokich obrotach.
Stosowny komunikat ostrzegawczy
pojawia się na wyświetlaczu
informacyjnym kierowcy. Komunikaty dotyczące stanu pojazdu 3 138.
Gdy prędkość obrotowa silnika
spadnie poniżej określonego
poziomu, automatycznie zostanie
wybrany niższy bieg.Wybranie za pomocą dźwigni
położenia + lub - w sytuacji, gdy
aktywny jest tryb automatycznej
zmiany biegów spowoduje
uaktywnienie trybu manualnej zmiany
biegów.
Sygnalizacja zmiany bieguGdy zalecana jest zmiana biegu w
celu obniżenia zużycia paliwa,
pojawia się symbol R lub S wraz z
odpowiednią cyfrą.
Sygnalizacja zmiany biegu pojawia
się tylko w trybie manualnym.
Elektroniczne programyjazdy
● Po uruchomieniu zimnego silnika
program regulacji temperatury
roboczej powoduje opóźnioną
zmianę biegów (zmiana
następuje przy wyższej
prędkości obrotowej silnika),

Prowadzenie i użytkowanie203dzięki czemu katalizator szybciej
nagrzewa się do optymalnej
temperatury.
● Program adaptacyjny dostosowuje sposób zmiany
biegów do warunków jazdy, np.
większego obciążenia
samochodu lub kąta nachylenia
drogi.
Wymuszona redukcja biegu
Wciśnięcie pedału przyspieszenia do
oporu w trybie automatycznym
spowoduje wybranie niższego biegu,
o ile silnik będzie pracował z
odpowiednią prędkością obrotową.
Usterka W celu zabezpieczenia przekładni
manualno-automatycznej przed
uszkodzeniem sprzęgło jest
automatycznie blokowane, gdy jego
temperatura wzrasta do zbyt wysokiej
wartości.W przypadku wystąpienia usterki na
wyświetlaczu informacyjnym
kierowcy (DIC) pojawia się komunikat
ostrzegawczy. Komunikaty
dotyczące stanu pojazdu 3 138.
Zależnie od rodzaju usterki
możliwość dalszej jazdy jest
ograniczona lub jazda jest
niemożliwa.
Przyczynę usterki należy usunąć w
warsztacie.Hamulce
Hamulec zasadniczy składa się z
dwóch niezależnych obwodów.
W razie awarii jednego z nich
samochód można wyhamować za
pomocą drugiego. Jednak
hamowanie wymaga silnego
wciśnięcia pedału hamulca. Potrzeba
do tego znacznie większej siły. Droga hamowania ulega wydłużeniu. Przedkontynuowaniem podróży zwrócić się
o pomoc do warsztatu.
Po jedno- lub dwukrotnym wciśnięciu pedału hamulca przy wyłączonym
silniku przestaje działać
wspomaganie układu hamulcowego.
Skuteczność hamowania nie zmienia
się, jednak hamowanie wymaga
użycia znacznie większej siły. Należy
o tym pamiętać zwłaszcza w
przypadku prowadzenia holowanego samochodu.
Lampka kontrolna R 3 122.
Układ ABS Układ ABS przeciwdziała blokowaniu
kół podczas hamowania.

204Prowadzenie i użytkowanieGdy tylko któreś z kół zacznie się
blokować, układ odpowiednio
wyreguluje ciśnienie w układzie
hamulcowym. Dzięki temu samochód zachowuje sterowność nawet w
przypadku bardzo gwałtownego
hamowania.
Działanie układu ABS daje się odczuć poprzez pulsowanie pedału hamulca
i charakterystyczny odgłos.
W celu zapewnienia optymalnej
skuteczności hamowania wciskać
pedał hamulca do oporu, pomimo
jego pulsowania. Nie zmniejszać
nacisku stopy na pedał.
Po rozpoczęciu jazdy układ
przeprowadza test własny, co może
być słyszalne.
Lampka kontrolna u 3 123.
Adaptacyjne światła hamowania
Podczas hamowania z maksymalną siłą wszystkie trzy światła hamowania migają w trakcie działania układu
ABS.
Usterka9 Ostrzeżenie
W razie wystąpienia usterki w
układzie ABS po wciśnięciu
pedału hamulca koła mogą ulec
zablokowaniu -ze względu na
zadziałanie znacznie większych sił. Układ ABS nie będzie
wówczas przeciwdziałał
blokowaniu się kół. Podczas
gwałtownego hamowania
samochód może stracić
sterowność i wpaść w poślizg.
Przyczynę usterki należy usunąć w
warsztacie.
Hamulec postojowy9 Ostrzeżenie
Przed opuszczeniem pojazdu
należy sprawdzić stan hamulca
postojowego. Lampka kontrolna
R (ręczny hamulec postojowy)
lub m (elektryczny hamulec
postojowy) musi świecić
nieprzerwanie.
Hamulec postojowy sterowany
ręcznie

Prowadzenie i użytkowanie2059Ostrzeżenie
Przy parkowaniu na pochyłości
zaciągać hamulec postojowy z
maksymalną siłą, nie wciskając
przycisku zwalniającego.
W celu zwolnienia hamulca
postojowego należy nieco unieść
dźwignię, wcisnąć przycisk
zwalniający, a następnie
całkowicie opuścić dźwignię.
Aby obniżyć siły działające w
hamulcu ręcznym, należy
jednocześnie wcisnąć pedał
hamulca nożnego.
Lampka kontrolna R 3 122.
Hamulec postojowy sterowany
elektrycznie
Włączanie podczas postoju pojazdu
9 Ostrzeżenie
Pociągnąć przełącznik m i
przytrzymać przez co najmniej jedną sekundę, aż lampka
kontrolna m zacznie świecić
światłem ciągłym i nastąpi
włączenie hamulca postojowego
sterowanego elektrycznie 3 123.
Hamulec postojowy sterowany elektrycznie działa automatycznie
z odpowiednią siłą hamującą.
Przed opuszczeniem pojazdu
należy sprawdzić stan hamulca
postojowego sterowanego
elektrycznie. Lampka kontrolna m
3 123.
Elektryczny hamulec postojowy
sterowany elektrycznie można
włączać zawsze, nawet przy
wyłączonym zapłonie.
Nie należy załączać elektrycznego
hamulca postojowego zbyt często
przy wyłączonym silniku, ponieważ
może to spowodować rozładowanie
akumulatora pojazdu.
Wyłączanie
Włączyć zapłon. Przytrzymać
wciśnięty pedał hamulca, a następnie
wcisnąć przełącznik m.
Funkcja ruszania
Pojazdy z manualną skrzynią biegów: Naciśnięcie pedału sprzęgła a
następnie lekkie zwolnienie pedału
sprzęgła i lekkie naciśnięcie pedału
przyspieszenia powoduje
automatyczne zwolnienie hamulca
postojowego sterowanego

206Prowadzenie i użytkowanieelektrycznie. Nie jest to możliwe, gdyprzełącznik hamulca m jest w tym
samym czasie pociągnięty.
Pojazdy z automatyczną skrzynią
biegów lub manualno-automatyczną
skrzynią biegów: Włączenie D a
następnie naciśnięcie pedału
przyspieszenia powoduje
automatyczne zwolnienie hamulca
postojowego sterowanego
elektrycznie. Nie jest to możliwe, gdy
przełącznik hamulca m jest w tym
samym czasie pociągnięty.
Dynamiczne hamowanie podczas
jazdy
Gdy przełącznik m jest trzymany
pociągnięty podczas jazdy, układ
hamulca postojowego sterowanego
elektrycznie będzie hamował pojazd,
lecz nie nastąpi całkowite, statyczne
włączenie tego hamulca.
Funkcja hamowania dynamicznego
jest wyłączana od razu po zwolnieniu przełącznika m.
Włączanie automatyczne Jeśli pojazd jest wyposażony w
automatyczną skrzynię biegów i
adaptacyjny układ automatycznejkontroli prędkości jest aktywny,
elektryczny hamulec postojowy
włącza się automatycznie, gdy
system zatrzyma pojazd na dłużej niż
dwie minuty.
System zwalnia hamulec postojowy
automatycznie po ruszeniu pojazdu.
Sprawdzenie działania
Gdy pojazd nie porusza się,
elektryczny hamulec postojowy może włączyć się automatycznie. Służy to
sprawdzeniu systemu.
Usterka
Włączenie trybu awaryjnego hamulca sterowanego elektrycznie jest
sygnalizowane zapaleniem się
kontrolki j i komunikatem na
wyświetlaczu informacyjnym
kierowcy. Komunikaty dotyczące
stanu pojazdu 3 138.
Włączanie hamulca postojowego
sterowanego elektrycznie: pociągnąć
i przytrzymać przełącznik m przez
ponad pięć sekund. Świecenie
kontrolki m sygnalizuje, że hamulec
postojowy sterowany elektrycznie
jest włączony.Zwalnianie hamulca postojowego
sterowanego elektrycznie: nacisnąć i
przytrzymać przełącznik m przez
ponad dwie sekundy. Zgaśnięcie
kontrolki m sygnalizuje, że hamulec
postojowy sterowany elektrycznie jest wyłączony.
Lampka kontrolna m miga: hamulec
postojowy sterowany elektrycznie nie
jest w pełni włączony lub zwolniony. Gdy miganie kontrolki nie ustępuje,
zwolnić i ponownie spróbować
włączyć hamulec postojowy
sterowany elektrycznie.
System Brake Assist System ten uaktywnia się w
przypadku gwałtownego wciśnięcia
pedału hamulca do oporu, powodując
doprowadzenie do hamulców
poszczególnych kół maksymalnego
ciśnienia.
Zadziałanie systemu Brake Assist
można rozpoznać po pulsowaniu
pedału hamulca i większym oporze
pedału hamulca podczas jego
wciskania.

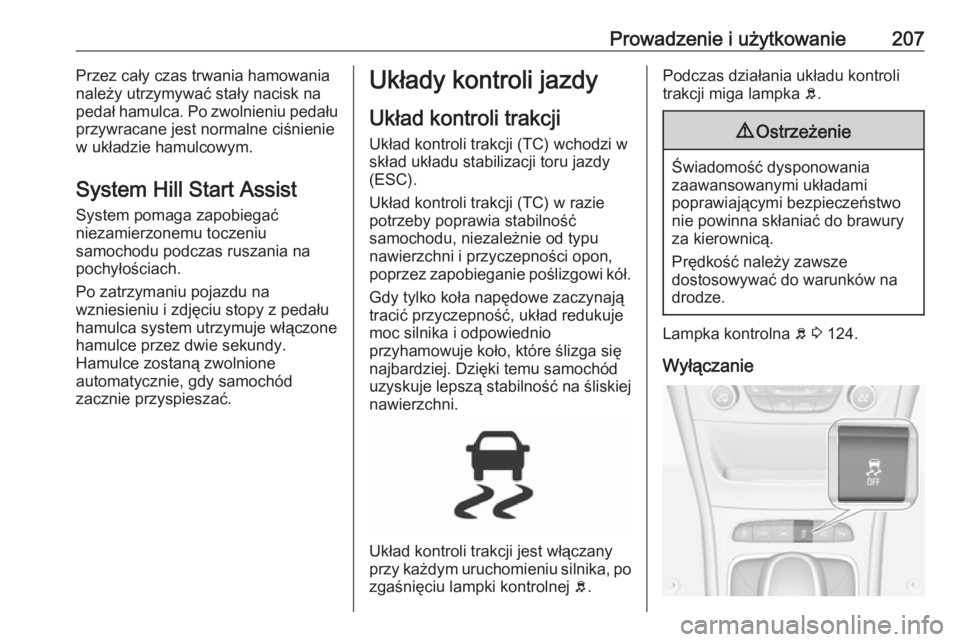

Prowadzenie i użytkowanie207Przez cały czas trwania hamowanianależy utrzymywać stały nacisk na
pedał hamulca. Po zwolnieniu pedału
przywracane jest normalne ciśnienie w układzie hamulcowym.
System Hill Start Assist System pomaga zapobiegać
niezamierzonemu toczeniu
samochodu podczas ruszania na
pochyłościach.
Po zatrzymaniu pojazdu na
wzniesieniu i zdjęciu stopy z pedału
hamulca system utrzymuje włączone
hamulce przez dwie sekundy.
Hamulce zostaną zwolnione
automatycznie, gdy samochód
zacznie przyspieszać.Układy kontroli jazdy
Układ kontroli trakcji
Układ kontroli trakcji (TC) wchodzi w
skład układu stabilizacji toru jazdy
(ESC).
Układ kontroli trakcji (TC) w razie
potrzeby poprawia stabilność
samochodu, niezależnie od typu
nawierzchni i przyczepności opon,
poprzez zapobieganie poślizgowi kół.
Gdy tylko koła napędowe zaczynają
tracić przyczepność, układ redukuje
moc silnika i odpowiednio
przyhamowuje koło, które ślizga się
najbardziej. Dzięki temu samochód
uzyskuje lepszą stabilność na śliskiej nawierzchni.
Układ kontroli trakcji jest włączany
przy każdym uruchomieniu silnika, po
zgaśnięciu lampki kontrolnej b.
Podczas działania układu kontroli
trakcji miga lampka b.9 Ostrzeżenie
Świadomość dysponowania
zaawansowanymi układami
poprawiającymi bezpieczeństwo
nie powinna skłaniać do brawury
za kierownicą.
Prędkość należy zawsze
dostosowywać do warunków na
drodze.
Lampka kontrolna b 3 124.
Wyłączanie

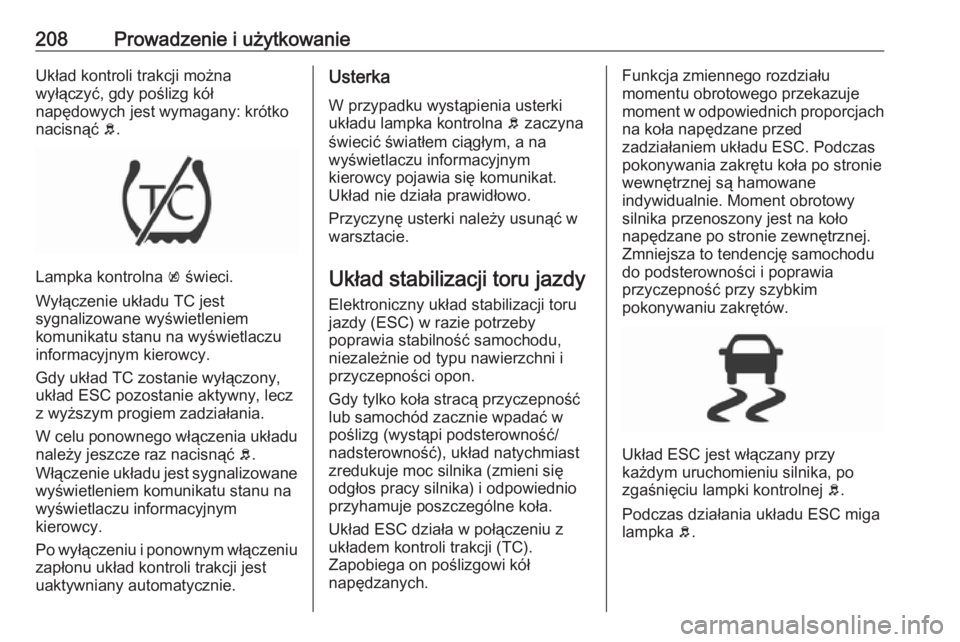

208Prowadzenie i użytkowanieUkład kontroli trakcji można
wyłączyć, gdy poślizg kół
napędowych jest wymagany: krótko
nacisnąć b.
Lampka kontrolna k świeci.
Wyłączenie układu TC jest
sygnalizowane wyświetleniem
komunikatu stanu na wyświetlaczu
informacyjnym kierowcy.
Gdy układ TC zostanie wyłączony,
układ ESC pozostanie aktywny, lecz
z wyższym progiem zadziałania.
W celu ponownego włączenia układu
należy jeszcze raz nacisnąć b.
Włączenie układu jest sygnalizowane wyświetleniem komunikatu stanu nawyświetlaczu informacyjnym
kierowcy.
Po wyłączeniu i ponownym włączeniu zapłonu układ kontroli trakcji jestuaktywniany automatycznie.
Usterka
W przypadku wystąpienia usterki
układu lampka kontrolna b zaczyna
świecić światłem ciągłym, a na wyświetlaczu informacyjnym
kierowcy pojawia się komunikat.
Układ nie działa prawidłowo.
Przyczynę usterki należy usunąć w
warsztacie.
Układ stabilizacji toru jazdy
Elektroniczny układ stabilizacji toru
jazdy (ESC) w razie potrzeby
poprawia stabilność samochodu,
niezależnie od typu nawierzchni i
przyczepności opon.
Gdy tylko koła stracą przyczepność
lub samochód zacznie wpadać w
poślizg (wystąpi podsterowność/
nadsterowność), układ natychmiast
zredukuje moc silnika (zmieni się
odgłos pracy silnika) i odpowiednio
przyhamuje poszczególne koła.
Układ ESC działa w połączeniu z
układem kontroli trakcji (TC).
Zapobiega on poślizgowi kół
napędzanych.Funkcja zmiennego rozdziału
momentu obrotowego przekazuje
moment w odpowiednich proporcjach na koła napędzane przed
zadziałaniem układu ESC. Podczas
pokonywania zakrętu koła po stronie
wewnętrznej są hamowane
indywidualnie. Moment obrotowy
silnika przenoszony jest na koło
napędzane po stronie zewnętrznej.
Zmniejsza to tendencję samochodu do podsterowności i poprawia
przyczepność przy szybkim
pokonywaniu zakrętów.
Układ ESC jest włączany przy
każdym uruchomieniu silnika, po
zgaśnięciu lampki kontrolnej b.
Podczas działania układu ESC miga
lampka b.
