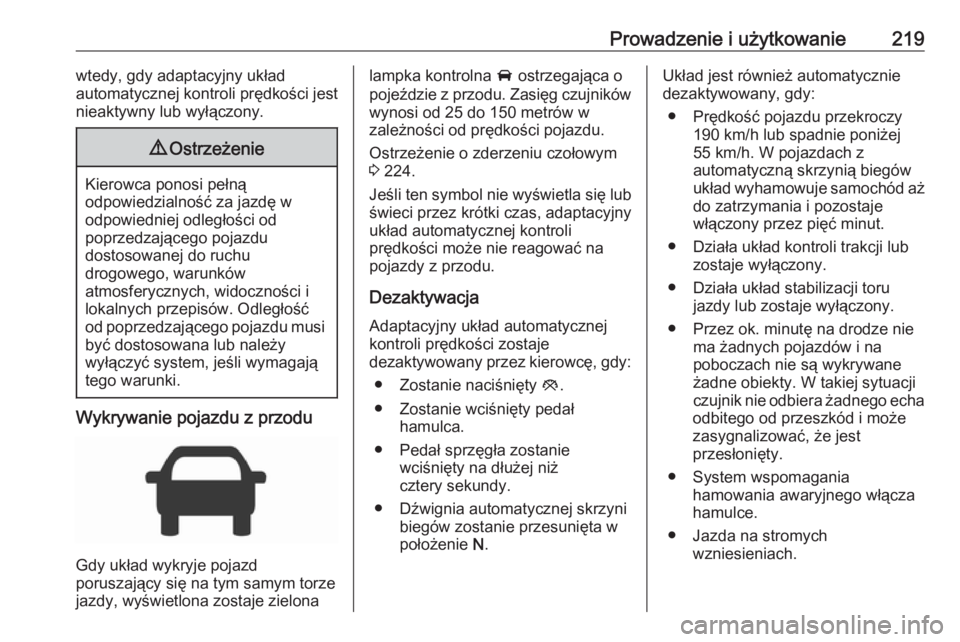

Prowadzenie i użytkowanie219wtedy, gdy adaptacyjny układ
automatycznej kontroli prędkości jest
nieaktywny lub wyłączony.9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za jazdę w
odpowiedniej odległości od
poprzedzającego pojazdu
dostosowanej do ruchu
drogowego, warunków
atmosferycznych, widoczności i
lokalnych przepisów. Odległość
od poprzedzającego pojazdu musi być dostosowana lub należy
wyłączyć system, jeśli wymagają
tego warunki.
Wykrywanie pojazdu z przodu
Gdy układ wykryje pojazd
poruszający się na tym samym torze
jazdy, wyświetlona zostaje zielona
lampka kontrolna A ostrzegająca o
pojeździe z przodu. Zasięg czujników
wynosi od 25 do 150 metrów w
zależności od prędkości pojazdu.
Ostrzeżenie o zderzeniu czołowym
3 224.
Jeśli ten symbol nie wyświetla się lub świeci przez krótki czas, adaptacyjnyukład automatycznej kontroli
prędkości może nie reagować na
pojazdy z przodu.
Dezaktywacja Adaptacyjny układ automatycznej
kontroli prędkości zostaje
dezaktywowany przez kierowcę, gdy:
● Zostanie naciśnięty y.
● Zostanie wciśnięty pedał hamulca.
● Pedał sprzęgła zostanie wciśnięty na dłużej niż
cztery sekundy.
● Dźwignia automatycznej skrzyni biegów zostanie przesunięta w
położenie N.Układ jest również automatycznie
dezaktywowany, gdy:
● Prędkość pojazdu przekroczy 190 km/h lub spadnie poniżej
55 km/h. W pojazdach z
automatyczną skrzynią biegów
układ wyhamowuje samochód aż
do zatrzymania i pozostaje
włączony przez pięć minut.
● Działa układ kontroli trakcji lub zostaje wyłączony.
● Działa układ stabilizacji toru jazdy lub zostaje wyłączony.
● Przez ok. minutę na drodze nie ma żadnych pojazdów i na
poboczach nie są wykrywane
żadne obiekty. W takiej sytuacji
czujnik nie odbiera żadnego echa
odbitego od przeszkód i może
zasygnalizować, że jest
przesłonięty.
● System wspomagania hamowania awaryjnego włącza
hamulce.
● Jazda na stromych wzniesieniach.

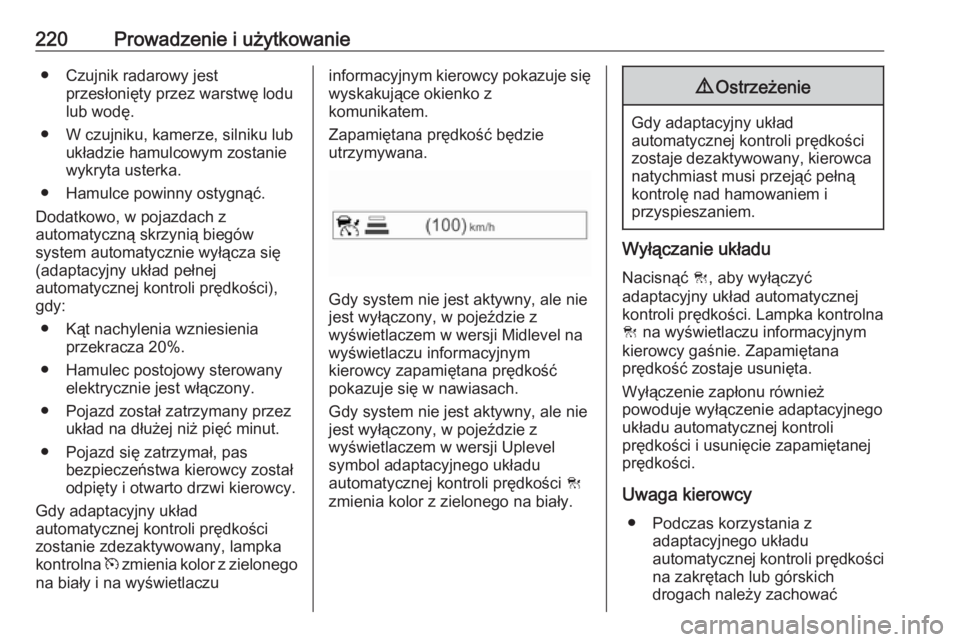

220Prowadzenie i użytkowanie● Czujnik radarowy jestprzesłonięty przez warstwę lodu
lub wodę.
● W czujniku, kamerze, silniku lub układzie hamulcowym zostanie
wykryta usterka.
● Hamulce powinny ostygnąć.
Dodatkowo, w pojazdach z
automatyczną skrzynią biegów
system automatycznie wyłącza się
(adaptacyjny układ pełnej
automatycznej kontroli prędkości), gdy:
● Kąt nachylenia wzniesienia przekracza 20%.
● Hamulec postojowy sterowany elektrycznie jest włączony.
● Pojazd został zatrzymany przez układ na dłużej niż pięć minut.
● Pojazd się zatrzymał, pas bezpieczeństwa kierowcy został
odpięty i otwarto drzwi kierowcy.
Gdy adaptacyjny układ
automatycznej kontroli prędkości
zostanie zdezaktywowany, lampka
kontrolna m zmienia kolor z zielonego
na biały i na wyświetlaczuinformacyjnym kierowcy pokazuje się
wyskakujące okienko z
komunikatem.
Zapamiętana prędkość będzie
utrzymywana.
Gdy system nie jest aktywny, ale nie
jest wyłączony, w pojeździe z
wyświetlaczem w wersji Midlevel na
wyświetlaczu informacyjnym
kierowcy zapamiętana prędkość
pokazuje się w nawiasach.
Gdy system nie jest aktywny, ale nie
jest wyłączony, w pojeździe z
wyświetlaczem w wersji Uplevel
symbol adaptacyjnego układu
automatycznej kontroli prędkości C
zmienia kolor z zielonego na biały.
9 Ostrzeżenie
Gdy adaptacyjny układ
automatycznej kontroli prędkości
zostaje dezaktywowany, kierowca natychmiast musi przejąć pełną
kontrolę nad hamowaniem i
przyspieszaniem.
Wyłączanie układu
Nacisnąć C, aby wyłączyć
adaptacyjny układ automatycznej kontroli prędkości. Lampka kontrolna
C na wyświetlaczu informacyjnym
kierowcy gaśnie. Zapamiętana
prędkość zostaje usunięta.
Wyłączenie zapłonu również
powoduje wyłączenie adaptacyjnego układu automatycznej kontroli
prędkości i usunięcie zapamiętanej
prędkości.
Uwaga kierowcy ● Podczas korzystania z adaptacyjnego układu
automatycznej kontroli prędkości na zakrętach lub górskich
drogach należy zachować

Prowadzenie i użytkowanie221ostrożność, ponieważ może on
„gubić” pojazd poruszający się z
przodu i wykrywać go ponownie
dopiero po pewnym czasie.
● Nie korzystać z układu na drogach śliskich, ponieważ może
on powodować nagłe zmiany w
przyczepności kół (poślizg kół),
co może być przyczyną utraty
panowania nad pojazdem.
● Nie korzystać z układu podczas opadów deszczu, śniegu i na
drogach silnie zapylonych,
ponieważ czujnik radarowy może zostać pokryty warstwą wody,
kurzu, lodu lub śniegu. W
następstwie może dojść do
ograniczenia pola widzenia lub całkowitego przesłonięcia
czujnika. Jeśli czujnik zostanie przesłonięty, należy wyczyścić
jego osłonę.Ograniczenia układu9 Ostrzeżenie
Uruchamiane przez system
hamowanie automatyczne nie
obejmuje gwałtownego
hamowania i poziom hamowania
może nie być wystarczający do
uniknięcia kolizji.
● Po nagłej zmianie pasa ruchu układ wykrywa pojazd
poprzedzający dopiero po
pewnym czasie. Z tego względu
po wykryciu nowego pojazdu
układ może przyspieszyć
zamiast hamować.
● Adaptacyjny układ automatycznej kontroli prędkości
nie sygnalizuje obecności
pojazdów nadjeżdżających.
● Adaptacyjny układ automatycznej kontroli prędkościnie uwzględnia pieszych ani
zwierząt podczas hamowania i
ruszania.
● Adaptacyjny układ automatycznej kontroli prędkościuwzględnia zatrzymane pojazdy
tylko przy małej prędkości.
● Nie używać adaptacyjnego układu automatycznej kontroli
prędkości podczas holowania
przyczepy.
● Nie używać adaptacyjnego układu automatycznej kontroliprędkości na drogach o
nachyleniu przekraczającym 10%.
Zakręty
Adaptacyjny układ automatycznej
kontroli prędkości oblicza
przewidywany tor jazdy na podstawie
pomiarów siły odśrodkowej.
Przewidywany tor jazdy uwzględnia
bieżącą charakterystykę zakrętu, ale
nie obejmuje jego dalszego

222Prowadzenie i użytkowanieprzebiegu. Układ może „gubić”
aktualnie wykrywany pojazd
poprzedzający lub wykrywać pojazd
który nie znajduje się na tym samym pasie ruchu. Taka sytuacja może
mieć miejsce podczas wejścia w
zakręt lub wychodzenia z niego, a
także gdy zmienia się promień łuku
drogi. Kamera wprowadza pewne
poprawki na podstawie wykrywalnych oznaczeń pasa jezdni. Lampka
kontrolna A zgaśnie, jeśli system nie
wykrywa już pojazdu
poprzedzającego.
Jeśli siła odśrodkowa na zakręcie jest
zbyt duża, układ nieznacznie
zmniejsza prędkość pojazdu.
Stosowana siła hamowania nie daje
jednak gwarancji, że pojazd nie
wypadnie z zakrętu. Kierowca jest
odpowiedzialny za odpowiednie
zmniejszenie wybranej prędkości
przed wejściem w zakręt oraz za
ogólne dostosowywanie prędkości do
rodzaju drogi i obowiązujących
ograniczeń prędkości.
Autostrady
Na autostradach należy dostosować
ustawienie prędkości do sytuacji
panującej na drodze oraz warunków
pogodowych. Należy zawsze
uwzględniać ograniczone pole
widzenia adaptacyjnego układu
automatycznej kontroli prędkości,
ograniczony poziom hamowania oraz pewne opóźnienie, z jakim układ
ustala, czy dany pojazd znajduje się
na tym samym torze jazdy, czy nie.
Ponadto adaptacyjny układ
automatycznej kontroli prędkości
został zaprojektowany tak, aby
hamować możliwie jak najpóźniej,
aby umożliwić zmianę pasa jezdni
przed automatycznym hamowaniem.
Adaptacyjny układ automatycznej
kontroli prędkości może nie
zmniejszyć prędkości pojazdu na tyle
szybko, by uniknąć kolizji ze znacznie
wolniej poruszającym się
samochodem lub po zmianie pasa
ruchu. Dotyczy to zwłaszcza sytuacji, gdy pojazd porusza się z dużą
prędkością lub gdy widoczność jest
ograniczona przez warunki
atmosferyczne.
Adaptacyjny układ automatycznej
kontroli prędkości może „zgubić”
pojazd poprzedzający podczas
wjeżdżania na autostradę lub
zjeżdżania z niej i przyspieszyć do
ustawionej prędkości. Z tego względu
przed wjazdem lub zjazdem z
autostrady należy zmniejszyć
ustawioną prędkość.
Zmiany toru jazdy
Jeśli inny pojazd wjedzie na ten sam
tor jazdy, adaptacyjny układ
automatycznej kontroli prędkości
wykryje ten pojazd dopiero wtedy,
gdy znajdzie się on na środku tego
toru jazdy. Należy być

Prowadzenie i użytkowanie223przygotowanym na ewentualną
reakcję i wcisnąć pedał hamulca, jeśli
wymagane jest bardziej intensywne
hamowanie.
Jazda na wzniesieniach i ciągnięcie przyczepy9 Ostrzeżenie
Nie należy korzystać z
adaptacyjnego układu
automatycznej kontroli prędkości
podczas jazdy po drogach w
terenie górzystym.
Skuteczność układu podczas jazdy
na wzniesieniach zależy od prędkości pojazdu, jego obciążenia, natężenia
ruchu drogowego oraz nachylenia jezdni. Podczas jazdy na
wzniesieniach układ może nie
wykrywać pojazdu na tym samym
torze jazdy. Adaptacyjny układ pełnej
automatycznej kontroli prędkości jest
wyłączany automatycznie, jeśli
pojazd zatrzymuje się na podjeździe
w górę o nachyleniu większym od
10%. W takich warunkach kierowca
musi być przygotowany do przejęcia
kontroli nad pojazdem.
Należy pamiętać, że włączenie
hamulców powoduje dezaktywację
układu.
Zespół czujnika radarowego
Zespół czujnika radarowego jest
zamontowany za kratą chłodnicy lub
poniżej emblematu marki.
9 Ostrzeżenie
Czujnik radarowy został
precyzyjnie skalibrowany na
etapie produkcji. W związku z tym nie używać systemu po kolizji
czołowej. Czujnik znajdujący się
za przednim zderzakiem mógł się
przemieścić i może działać
nieprawidłowo, nawet jeśli
zderzak wygląda na
nieuszkodzony. Po wypadku
należy skonsultować się w
warsztatem w sprawie weryfikacji
i ustawienia położenia zespołu
czujnika radarowego.
Ustawienia
Ustawienia można zmienić w menu
personalizacji ustawień w
wyświetlaczu informacyjnym.
Wybrać odpowiednie ustawienie w
Ustawienia , I Pojazd na
wyświetlaczu informacyjnym.
Wyświetlacz informacyjny 3 135.
Personalizacja ustawień 3 140.

224Prowadzenie i użytkowanieUsterka
Jeśli adaptacyjny układ
automatycznej kontroli prędkości nie
działa z powodu wystąpienia
czynników przejściowych (np.
przesłonięcia czujnika przez lód, przegrzania hamulców lub
manewrowania z małą prędkością)
lub jeśli wystąpił trwały błąd
systemowy, na wyświetlaczu
informacyjnym kierowcy zostaje
wyświetlony komunikat.
Komunikaty dotyczące stanu pojazdu 3 138.
Ostrzeżenie o zderzeniu czołowym
System ostrzegania o zderzeniu
czołowym pomaga uniknąć kolizji
czołowej lub ograniczyć jej skutki.
Jeśli pojazd jest wyposażony w
konwencjonalny układ automatycznej kontroli prędkości, do wykrywania
bezpośrednio poprzedzającego
samochodu, który znajduje się na
drodze pojazdu, system ostrzegania
o zderzeniu czołowym wykorzystuje
przednią kamerę w przedniej szybie.Jeśli pojazd jest wyposażony w
konwencjonalny układ automatycznej kontroli prędkości, do wykrywania
bezpośrednio poprzedzającego
samochodu, który znajduje się na
drodze pojazdu, system ostrzegania
o zderzeniu czołowym wykorzystuje
czujnik radarowy.
Wykrycie pojazdu poprzedzającego
jest sygnalizowane lampką kontrolną
A .
Jeśli pojazd zbyt szybko zbliża się do bezpośrednio poprzedzającego go
samochodu, zostaje uruchomione
ostrzeżenie akustyczne, a na
wyświetlaczu informacyjnym
kierowcy pojawia się ostrzeżenie.
Kierowca jest dodatkowo
informowany o niebezpieczeństwie
przez migający czerwony pasek
świetlny z diodami LED wyświetlany
na szybie przedniej w polu widzenia
kierowcy.
Aby mogło działać ostrzeganie o
zderzeniu czołowym, system z
kamerą przednią nie może zostać
zdezaktywowany przez naciśnięcie
V na kierownicy, a system z
czujnikiem radarowym nie może
zostać zdezaktywowany w menu
personalizacji ustawień 3 140.
Włączanie System ostrzegania o zderzeniu
czołowym wyposażony w kamerę
przednią wykrywa pojazdy w
odległości do 60 metrów i działa
automatycznie przy każdej prędkości
wyższej od prędkości marszu.
System ostrzegania o zderzeniu
czołowym wyposażony w czujnik
radarowy wykrywa pojazdy w
odległości do 150 metrów i działa
automatycznie przy każdej prędkości
wyższej od prędkości marszu.

Prowadzenie i użytkowanie225Ostrzeganie kierowcy
Gdy układ wykryje pojazd
poruszający się na tym samym torze
jazdy, w zestawie wskaźników
zaświeci się na zielono lampka
kontrolna A ostrzegająca o
pojeździe z przodu.
Lampka kontrolna A zmienia kolor
na żółty, gdy odległość od pojazdu
poprzedzającego nadmiernie się
zmniejszyła lub w przypadku zbyt
szybkiego zbliżania się do innego
pojazdu.Przestroga
Kolor tej lampki kontrolnej nie ma
związku z wymaganą przez
obowiązujące przepisy ruchu
drogowego odległością od
poprzedzającego pojazdu.
Kierowca ponosi pełną
odpowiedzialność za stałe
utrzymywanie bezpiecznej
odległości od poprzedzającego pojazdu zgodnie z
obowiązującymi przepisami ruchu
drogowego, warunkami
pogodowymi i drogowymi itp.
Gdy czas do potencjalnej kolizji z
pojazdem z przodu spadnie do zbyt
niskiej wartości i kolizja jest bliska, na
wyświetlaczu informacyjnym
kierowcy pojawia się symbol
ostrzeżenia o zderzeniu i kierowca
jest informowany o
niebezpieczeństwie przez migający
czerwony pasek świetlny z diodami
LED wyświetlany na szybie przedniej w polu widzenia kierowcy.
Równocześnie włączy się
ostrzeżenie akustyczne. Wcisnąć
pedał hamulca i obrócić kierownicą,
jeśli jest to wymagane w danej
sytuacji.
Wybór czułości systemu
Nacisnąć V lub E, aby ustawić
czułość ostrzegania na bliską,
średnią lub dużą odległość; w
niektórych wersjach można również
wyłączyć ostrzeganie.

226Prowadzenie i użytkowanie
Po pierwszym naciśnięciu przycisku
na wyświetlaczu informacyjnym
kierowcy pokazuje się bieżące
ustawienie. Dodatkowe naciśnięcia
przycisku powodują zmianę tego
ustawienia. Wybrane ustawienie
obowiązuje do czasu, aż zostanie
zmienione. Czas zadziałania
systemu ostrzegania zależy od
prędkości pojazdu. Im szybciej
porusza się pojazd, tym wcześniej pojawi się ostrzeżenie. Podczas
wybierania czasu zadziałania
systemu należy uwzględnić
natężenie ruchu drogowego i warunki
pogodowe.Należy pamiętać, że ustawienie
czułości określające czas zadziałania systemu jest również używane przez
adaptacyjny układ automatycznej
kontroli prędkości jako ustawienie
odległości od pojazdu
poprzedzającego. W związku z tym
zmiana ustawienia czułości systemu
powoduje jednoczesną zmianę
ustawienia odległości od pojazdu
poprzedzającego w adaptacyjnym
układzie automatycznej kontroli
prędkości.
Wyłączanie
System można dezaktywować.
System ostrzegania o zderzeniu
czołowym wyposażony w czujnik
radarowy można wyłączyć w menu
personalizacji, 3 140.
W systemie ostrzegania o zderzeniu
czołowym wyposażonym w kamerę
przednią kilkakrotnie nacisnąć V, aż
na wyświetlaczu informacyjnym
kierowcy pojawi się Przedni układ
ostrzegania wyłączony .
Jeśli system ostrzegania o zderzeniu
czołowym został wyłączony, przy
kolejnym włączeniu zapłonu czułość
systemu zostanie ustawiona na
„średnią odległość”.
Po wyłączeniu zapłonu zostanie
zapisane ostatnie wybrane
ustawienie.
Informacje ogólne9 Ostrzeżenie
System ostrzegania o zderzeniu
czołowym jedynie ostrzega
kierowcę i nie włącza hamulców.
W przypadku zbliżania się do
pojazdu poprzedzającego ze zbyt

Prowadzenie i użytkowanie227dużą prędkością system może nie
ostrzec kierowcy na tyle wcześnie, by można było uniknąć zderzenia.
Kierowca ponosi pełną
odpowiedzialność za
utrzymywanie prawidłowego
odstępu od pojazdu
poprzedzającego z odpowiednim
uwzględnieniem natężenia ruchu
drogowego, widoczności i
warunków pogodowych.
Podczas jazdy kierowca powinien
być zawsze całkowicie
skoncentrowany na prowadzeniu
pojazdu. Kierowca powinien być
zawsze przygotowany na
ewentualną reakcję i włączenie
hamulców.
Ograniczenia systemu
Ostrzeżenie o zderzeniu czołowym
jest przeznaczone wyłącznie do
ostrzegania przed pojazdami, ale
może również reagować na inne
obiekty.
W poniższych sytuacjach system
ostrzegania o zderzeniu czołowym
może nie wykryć pojazdu
poprzedzającego lub może dojść do
obniżenia skuteczności wykrywania:
● na drogach krętych
● gdy widoczność jest ograniczona
przez warunki atmosferyczne,
np. mgłę, opady deszczu lub
śniegu
● gdy czujnik jest przesłonięty przez śnieg, lód, breję, błoto lub
brud lub gdy szyba przednia jest
uszkodzona lub znajdują się na
niej obce przedmioty, np. naklejki
Wskaźnik odległości od pojazdu poprzedzającego
Wskaźnik odległości od pojazdu
poprzedzającego pokazuje dystans
od pojazdu jadącego z przodu.
Kamera przednia w szybie przedniej
służy do wykrywania odległości od
pojazdu bezpośrednio
poprzedzającego. Jest aktywny przy
prędkości powyżej 40 km/h.Gdy z przodu jest wykrywany pojazd
poprzedzający, odległość jest
wyświetlana w postaci sekund na
wyświetlaczu informacyjnym
kierowcy.
Na wyświetlaczu w wersji Midlevel
wybrać menu Info ? za pomocą
przycisku MENU na dźwigni
kierunkowskazów i obrócić pokrętło regulacyjne w celu wybrania strony
wskaźnika odległości od pojazdu
poprzedzającego, 3 128.
Na wyświetlaczu w wersji Uplevel
wybrać menu Info za pomocą
przycisków na kierownicy i nacisnąć

228Prowadzenie i użytkowanieo w celu wybrania wskaźnika
odległości od pojazdu
poprzedzającego 3 128.
Minimalna pokazywana odległość wynosi 0,5 s.
Jeśli z przodu nie ma żadnego
pojazdu lub jeśli znajduje się on poza
zasięgiem układu wskaźnika,
wyświetlane są dwie kreski: -.- s.
Jeśli adaptacyjny układ
automatycznej kontroli prędkości jest
aktywny, na tej stronie, zamiast
ustawienia odległości od
poprzedzającego pojazdu, wyświetla
się ustawienie czułości ostrzegania.
3 214.
Wspomaganie hamowania
awaryjnego
Wspomaganie hamowania
awaryjnego pomaga ograniczyć
skutki czołowego zderzenia z
pojazdem lub przeszkodą oraz
obrażenia ciała, gdy kolizji nie można już uniknąć przez naciskanie pedałuhamulca lub manewrowanie
kierownicą. Przed uruchomieniem
wspomagania hamowania
awaryjnego kierowca jest ostrzegany
przez system ostrzegania o
zderzeniu czołowym 3 224.
System wykorzystuje różne dane
wejściowe (np. z czujnika kamery,
czujnika radarowego, wartość
ciśnienia w układzie hamulcowym,
prędkość pojazdu) w celu obliczenia
prawdopodobieństwa wystąpienia
zderzenia czołowego.9 Ostrzeżenie
Korzystanie z systemu nie zwalnia
kierowcy z obowiązku uważnej
jazdy i obserwacji obszaru przed
pojazdem. Jego funkcja ogranicza
się do działania dodatkowego w
celu zmniejszenia prędkości
pojazdu przed kolizją.
System może nie zadziałać w
przypadku wykrycia pieszych lub
zwierząt. Po nagłej zmianie pasa
ruchu system wykrywa pojazd
poprzedzający dopiero po
pewnym czasie.
Kierowca powinien być zawsze
przygotowany na ewentualną
reakcję, włączenie hamulców oraz
wykonanie manewrów kierownicą, aby uniknąć zderzenia.
Funkcjonowanie
Jeśli pojazd jest wyposażony tylko w
kamerę przednią, wspomaganie
hamowania awaryjnego działa przy
włączonym biegu do jazdy do przodu
od prędkości marszu do 85 km/h.
Jeśli pojazd jest wyposażony w
czujnik radarowy, wspomaganie
hamowania awaryjnego działa przy
włączonym biegu do jazdy do przodu przy każdej prędkości wyższej od
prędkości marszu.
