Pielęgnacja samochodu269Płyn chłodzący silnika
Płyn chłodzący zapewnia ochronę
przed zamarzaniem do temperatury
około -28 °C. W przypadku zimnych
regionów, w których występują
bardzo niskie temperatury, fabryczny
płyn chłodzący zapewnia ochronę
przed zamarzaniem do temperatury
około -37 °C.Przestroga
Używać tylko płynów
niskokrzepliwych przeznaczonych dla tego modelu samochodu.
Płyn chłodzący i płyn niskokrzepliwy
3 321.
Poziom płynu chłodzącego
Przestroga
Zbyt niski poziom płynu
chłodzącego może spowodować
uszkodzenie silnika.
Poziom zimnego płynu chłodzącego
powinien sięgać powyżej oznaczenia.
W razie potrzeby dolać odpowiednią
ilość płynu.
9 Ostrzeżenie
Przed odkręceniem korka wlewu
należy poczekać, aż silnik
ostygnie. Ostrożnie odkręcić
korek, tak aby stopniowo uwolnić
nagromadzone ciśnienie.
Do uzupełniania używać mieszanki w proporcji 1:1 koncentratu płynu
chłodzącego i czystej wody z kranu.
Jeśli płyn chłodzący nie jest
dostępny, należy użyć czystej wody z
kranu. Dobrze zamocować korek
wlewu. Skład płynu chłodzącego oraz przyczynę jego utraty należy
sprawdzić / naprawić w warsztacie.
Płyn do spryskiwaczy
Pojemnik spryskiwaczy wypełnić
roztworem czystej wody i
zatwierdzonego środka do
czyszczenia szyb o właściwych
proporcjach (środek powinien
zawierać czynnik zapobiegający
zamarzaniu).

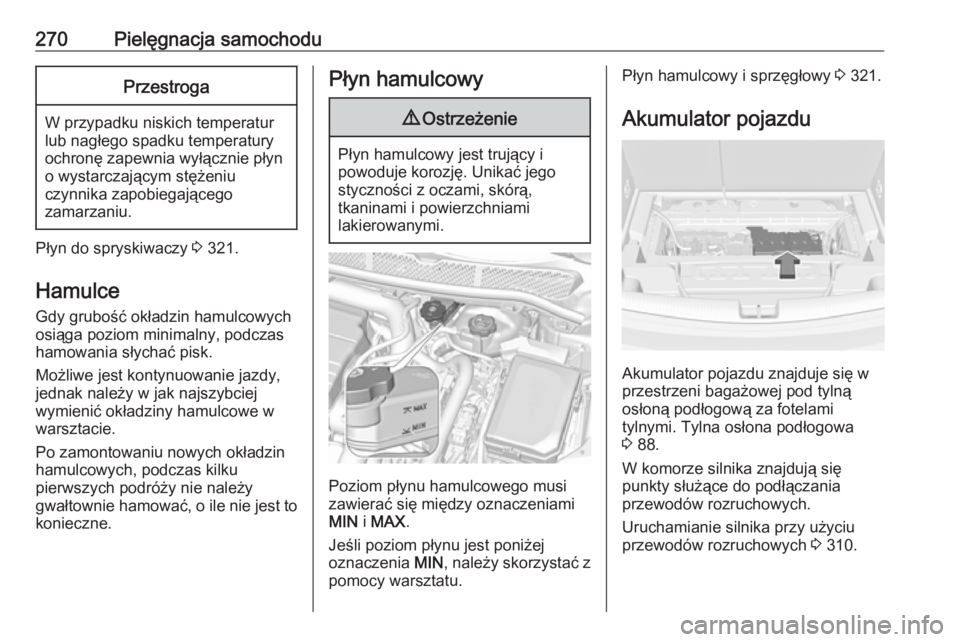

270Pielęgnacja samochoduPrzestroga
W przypadku niskich temperatur
lub nagłego spadku temperatury
ochronę zapewnia wyłącznie płyn
o wystarczającym stężeniu
czynnika zapobiegającego
zamarzaniu.
Płyn do spryskiwaczy 3 321.
Hamulce Gdy grubość okładzin hamulcowych
osiąga poziom minimalny, podczas
hamowania słychać pisk.
Możliwe jest kontynuowanie jazdy,
jednak należy w jak najszybciej
wymienić okładziny hamulcowe w
warsztacie.
Po zamontowaniu nowych okładzin
hamulcowych, podczas kilku
pierwszych podróży nie należy
gwałtownie hamować, o ile nie jest to
konieczne.
Płyn hamulcowy9 Ostrzeżenie
Płyn hamulcowy jest trujący i
powoduje korozję. Unikać jego
styczności z oczami, skórą,
tkaninami i powierzchniami
lakierowanymi.
Poziom płynu hamulcowego musi
zawierać się między oznaczeniami
MIN i MAX .
Jeśli poziom płynu jest poniżej
oznaczenia MIN, należy skorzystać z
pomocy warsztatu.
Płyn hamulcowy i sprzęgłowy 3 321.
Akumulator pojazdu
Akumulator pojazdu znajduje się w
przestrzeni bagażowej pod tylną
osłoną podłogową za fotelami
tylnymi. Tylna osłona podłogowa
3 88.
W komorze silnika znajdują się
punkty służące do podłączania
przewodów rozruchowych.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 310.

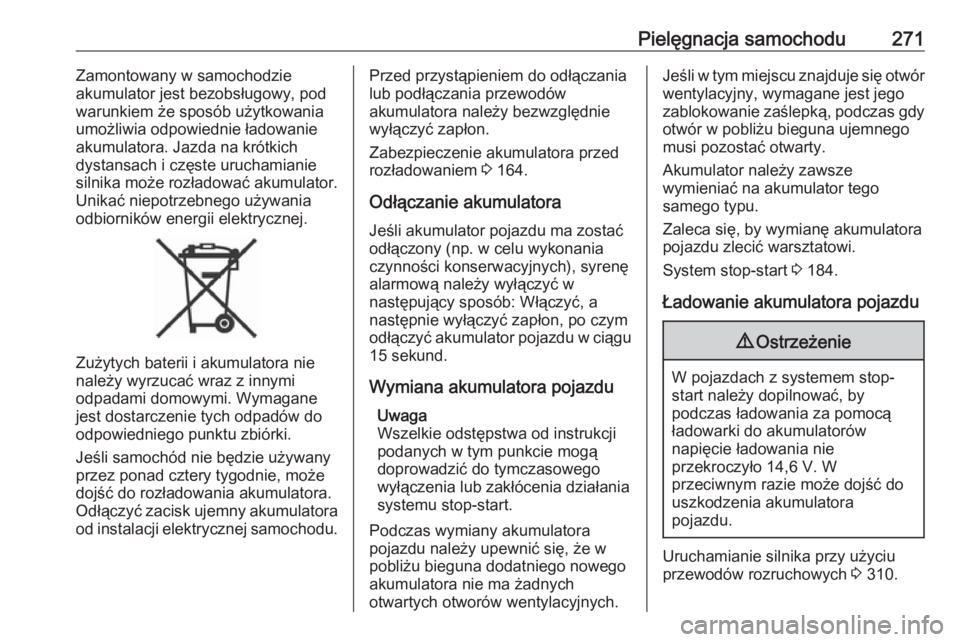

Pielęgnacja samochodu271Zamontowany w samochodzie
akumulator jest bezobsługowy, pod
warunkiem że sposób użytkowania
umożliwia odpowiednie ładowanie
akumulatora. Jazda na krótkich
dystansach i częste uruchamianie
silnika może rozładować akumulator.
Unikać niepotrzebnego używania odbiorników energii elektrycznej.
Zużytych baterii i akumulatora nie
należy wyrzucać wraz z innymi
odpadami domowymi. Wymagane
jest dostarczenie tych odpadów do
odpowiedniego punktu zbiórki.
Jeśli samochód nie będzie używany
przez ponad cztery tygodnie, może dojść do rozładowania akumulatora.Odłączyć zacisk ujemny akumulatora od instalacji elektrycznej samochodu.
Przed przystąpieniem do odłączania
lub podłączania przewodów
akumulatora należy bezwzględnie
wyłączyć zapłon.
Zabezpieczenie akumulatora przed rozładowaniem 3 164.
Odłączanie akumulatora
Jeśli akumulator pojazdu ma zostać
odłączony (np. w celu wykonania
czynności konserwacyjnych), syrenę
alarmową należy wyłączyć w
następujący sposób: Włączyć, a
następnie wyłączyć zapłon, po czym
odłączyć akumulator pojazdu w ciągu
15 sekund.
Wymiana akumulatora pojazdu Uwaga
Wszelkie odstępstwa od instrukcji
podanych w tym punkcie mogą
doprowadzić do tymczasowego
wyłączenia lub zakłócenia działania
systemu stop-start.
Podczas wymiany akumulatora
pojazdu należy upewnić się, że w
pobliżu bieguna dodatniego nowego
akumulatora nie ma żadnych
otwartych otworów wentylacyjnych.Jeśli w tym miejscu znajduje się otwór wentylacyjny, wymagane jest jego
zablokowanie zaślepką, podczas gdy otwór w pobliżu bieguna ujemnego
musi pozostać otwarty.
Akumulator należy zawsze
wymieniać na akumulator tego
samego typu.
Zaleca się, by wymianę akumulatora
pojazdu zlecić warsztatowi.
System stop-start 3 184.
Ładowanie akumulatora pojazdu9 Ostrzeżenie
W pojazdach z systemem stop-
start należy dopilnować, by
podczas ładowania za pomocą ładowarki do akumulatorów
napięcie ładowania nie
przekroczyło 14,6 V. W
przeciwnym razie może dojść do
uszkodzenia akumulatora
pojazdu.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 310.

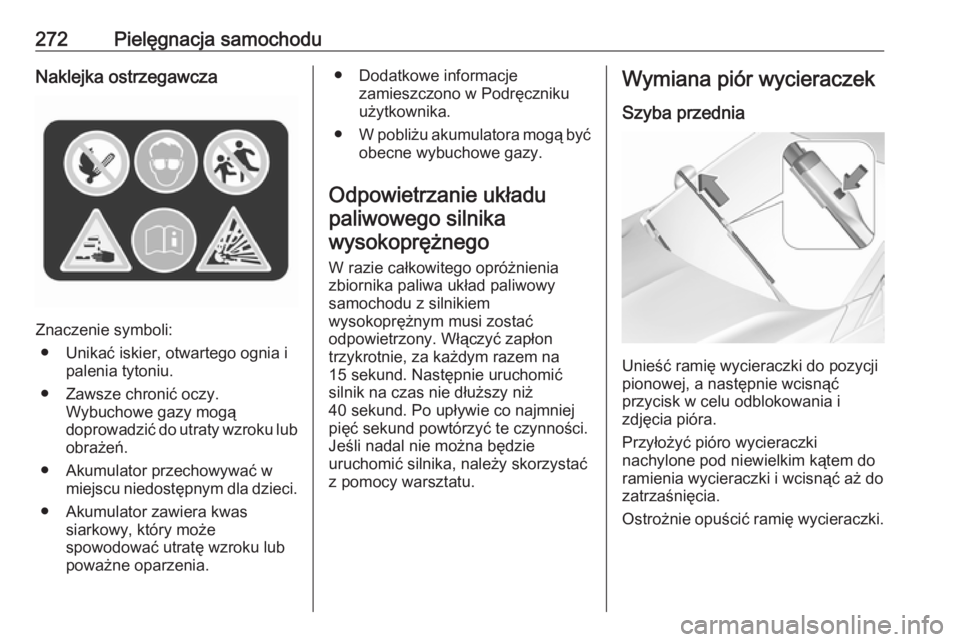

272Pielęgnacja samochoduNaklejka ostrzegawcza
Znaczenie symboli:● Unikać iskier, otwartego ognia i palenia tytoniu.
● Zawsze chronić oczy. Wybuchowe gazy mogą
doprowadzić do utraty wzroku lub
obrażeń.
● Akumulator przechowywać w miejscu niedostępnym dla dzieci.
● Akumulator zawiera kwas siarkowy, który może
spowodować utratę wzroku lub
poważne oparzenia.
● Dodatkowe informacje zamieszczono w Podręczniku
użytkownika.
● W pobliżu akumulatora mogą być
obecne wybuchowe gazy.
Odpowietrzanie układu paliwowego silnikawysokoprężnego
W razie całkowitego opróżnienia zbiornika paliwa układ paliwowy
samochodu z silnikiem
wysokoprężnym musi zostać
odpowietrzony. Włączyć zapłon
trzykrotnie, za każdym razem na
15 sekund. Następnie uruchomić
silnik na czas nie dłuższy niż
40 sekund. Po upływie co najmniej
pięć sekund powtórzyć te czynności.
Jeśli nadal nie można będzie
uruchomić silnika, należy skorzystać
z pomocy warsztatu.Wymiana piór wycieraczek
Szyba przednia
Unieść ramię wycieraczki do pozycji
pionowej, a następnie wcisnąć
przycisk w celu odblokowania i
zdjęcia pióra.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.

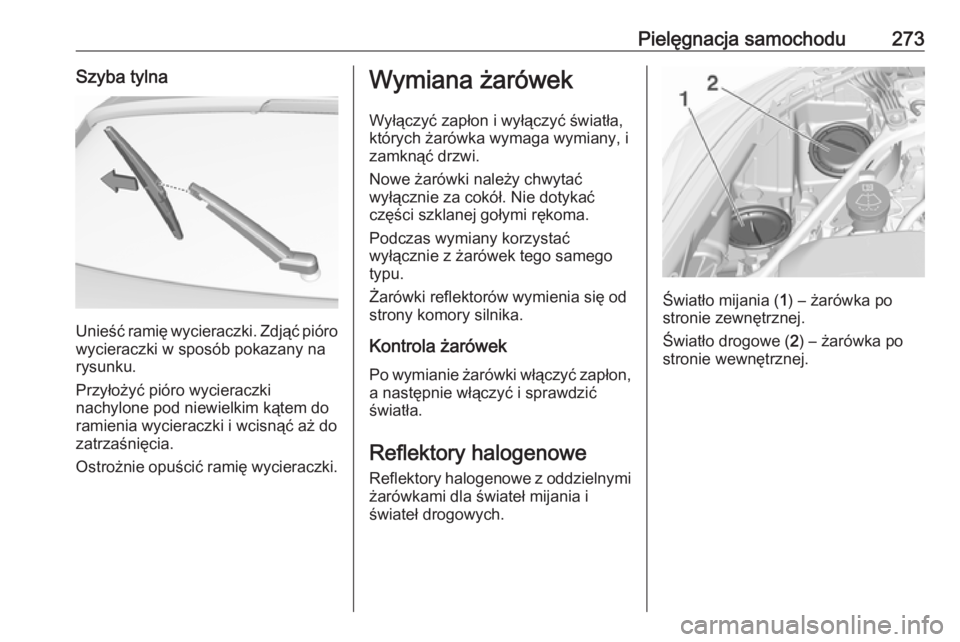

Pielęgnacja samochodu273Szyba tylna
Unieść ramię wycieraczki. Zdjąć pióro
wycieraczki w sposób pokazany na
rysunku.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Wymiana żarówek
Wyłączyć zapłon i wyłączyć światła,
których żarówka wymaga wymiany, i
zamknąć drzwi.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego
typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.
Reflektory halogenowe Reflektory halogenowe z oddzielnymiżarówkami dla świateł mijania i
świateł drogowych.
Światło mijania ( 1) – żarówka po
stronie zewnętrznej.
Światło drogowe ( 2) – żarówka po
stronie wewnętrznej.

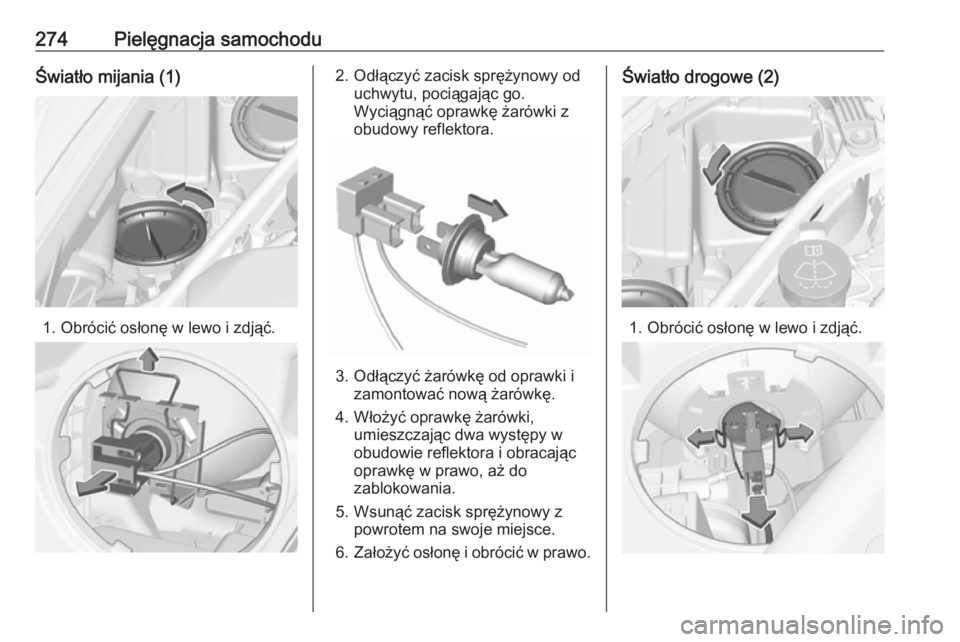

274Pielęgnacja samochoduŚwiatło mijania (1)
1. Obrócić osłonę w lewo i zdjąć.
2. Odłączyć zacisk sprężynowy oduchwytu, pociągając go.
Wyciągnąć oprawkę żarówki z
obudowy reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki, umieszczając dwa występy w
obudowie reflektora i obracając
oprawkę w prawo, aż do
zablokowania.
5. Wsunąć zacisk sprężynowy z powrotem na swoje miejsce.
6. Założyć osłonę i obrócić w prawo.
Światło drogowe (2)
1. Obrócić osłonę w lewo i zdjąć.

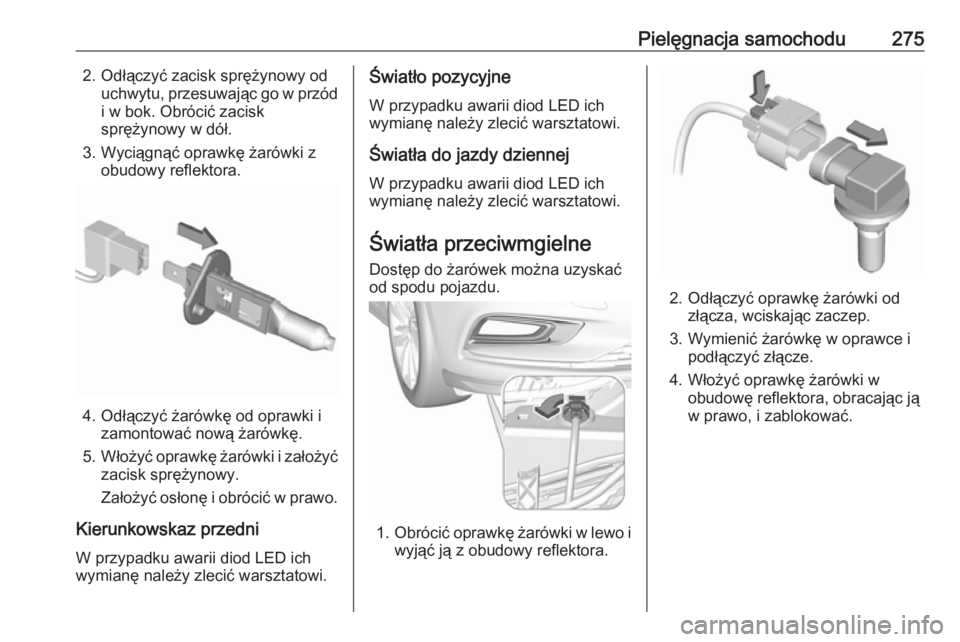

Pielęgnacja samochodu2752. Odłączyć zacisk sprężynowy oduchwytu, przesuwając go w przódi w bok. Obrócić zacisk
sprężynowy w dół.
3. Wyciągnąć oprawkę żarówki z obudowy reflektora.
4. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
5. Włożyć oprawkę żarówki i założyć
zacisk sprężynowy.
Założyć osłonę i obrócić w prawo.
Kierunkowskaz przedni W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światło pozycyjne
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światła do jazdy dziennej
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światła przeciwmgielne
Dostęp do żarówek można uzyskać od spodu pojazdu.
1. Obrócić oprawkę żarówki w lewo i
wyjąć ją z obudowy reflektora.
2. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
3. Wymienić żarówkę w oprawce i podłączyć złącze.
4. Włożyć oprawkę żarówki w obudowę reflektora, obracając ją
w prawo, i zablokować.

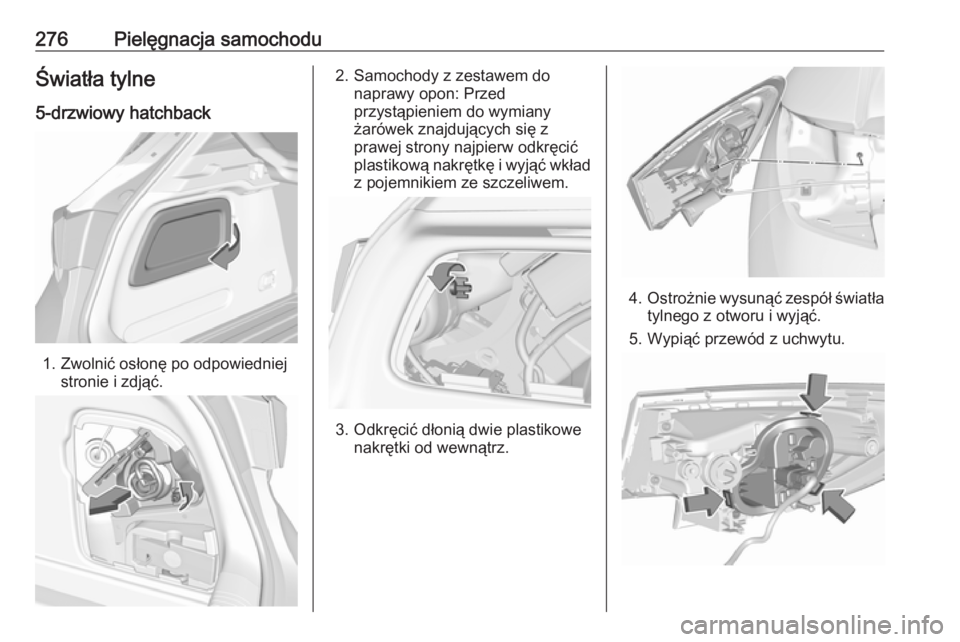

276Pielęgnacja samochoduŚwiatła tylne
5-drzwiowy hatchback
1. Zwolnić osłonę po odpowiedniej stronie i zdjąć.
2. Samochody z zestawem do naprawy opon: Przed
przystąpieniem do wymiany
żarówek znajdujących się z
prawej strony najpierw odkręcić
plastikową nakrętkę i wyjąć wkład z pojemnikiem ze szczeliwem.
3. Odkręcić dłonią dwie plastikowe nakrętki od wewnątrz.
4.Ostrożnie wysunąć zespół światła
tylnego z otworu i wyjąć.
5. Wypiąć przewód z uchwytu.

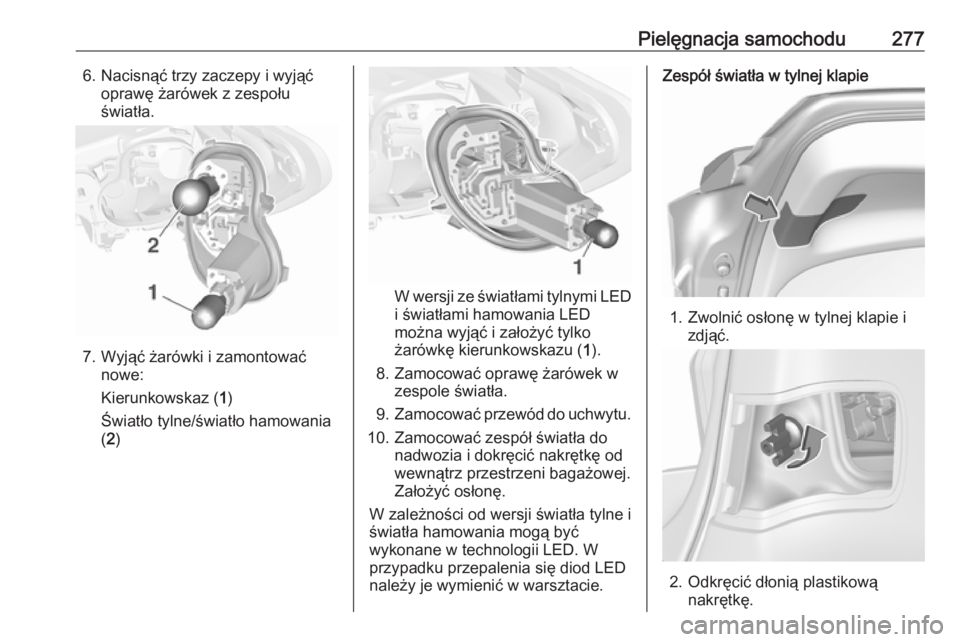

Pielęgnacja samochodu2776. Nacisnąć trzy zaczepy i wyjąćoprawę żarówek z zespołu
światła.
7. Wyjąć żarówki i zamontować nowe:
Kierunkowskaz ( 1)
Światło tylne/światło hamowania ( 2 )
W wersji ze światłami tylnymi LED
i światłami hamowania LED
można wyjąć i założyć tylko
żarówkę kierunkowskazu ( 1).
8. Zamocować oprawę żarówek w zespole światła.
9. Zamocować przewód do uchwytu.
10. Zamocować zespół światła do nadwozia i dokręcić nakrętkę od
wewnątrz przestrzeni bagażowej.
Założyć osłonę.
W zależności od wersji światła tylne i
światła hamowania mogą być
wykonane w technologii LED. W
przypadku przepalenia się diod LED
należy je wymienić w warsztacie.
Zespół światła w tylnej klapie
1. Zwolnić osłonę w tylnej klapie i zdjąć.
2. Odkręcić dłonią plastikowąnakrętkę.

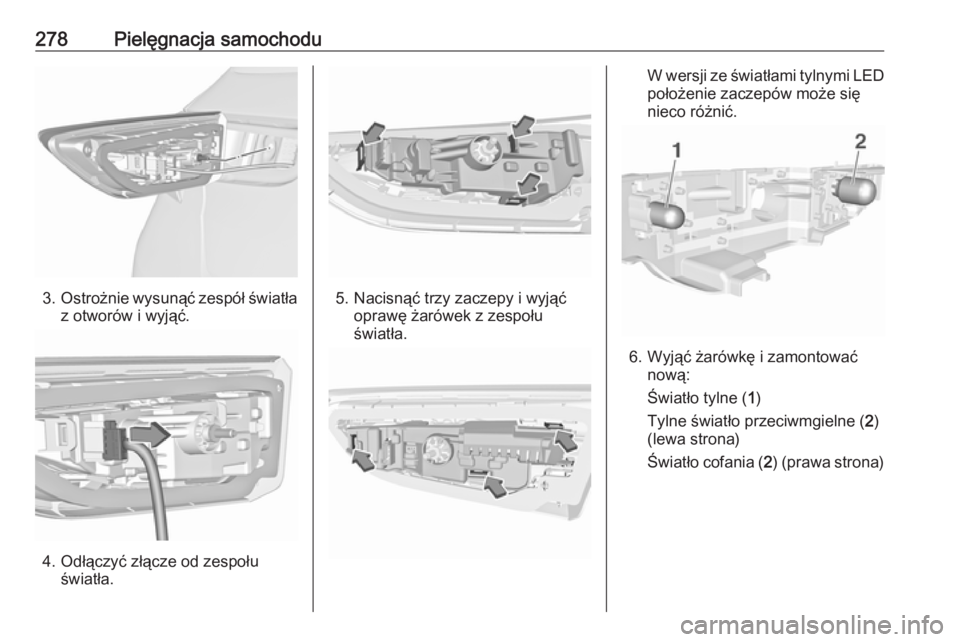

278Pielęgnacja samochodu
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Odłączyć złącze od zespołu światła.
5. Nacisnąć trzy zaczepy i wyjąć oprawę żarówek z zespołu
światła.
W wersji ze światłami tylnymi LED
położenie zaczepów może się
nieco różnić.
6. Wyjąć żarówkę i zamontować nową:
Światło tylne ( 1)
Tylne światło przeciwmgielne ( 2)
(lewa strona)
Światło cofania ( 2) (prawa strona)
