OPEL ASTRA K 2018.75 Ohjekirja (in Finnish)

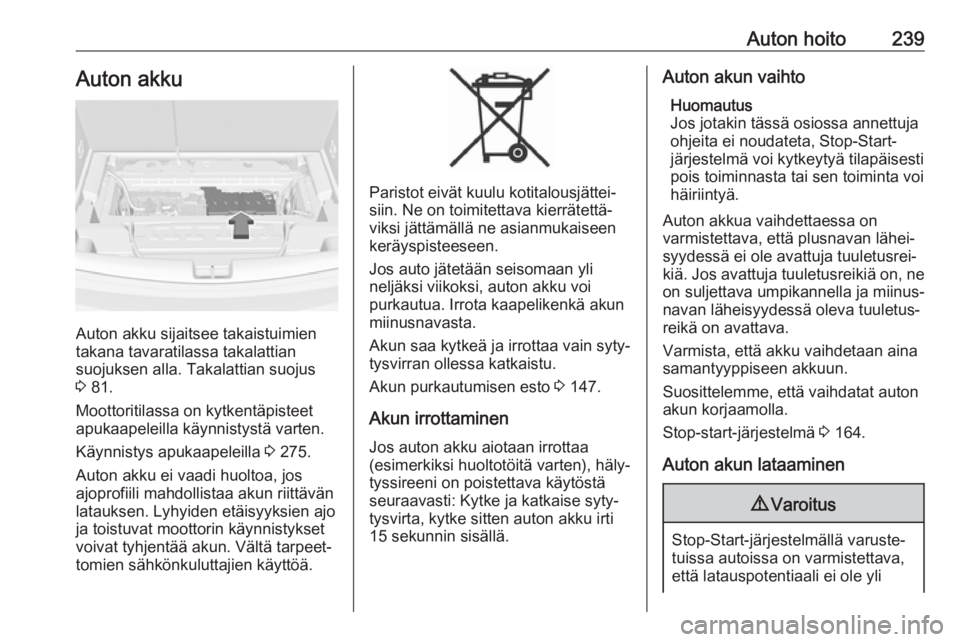

Auton hoito239Auton akku
Auton akku sijaitsee takaistuimien
takana tavaratilassa takalattian
suojuksen alla. Takalattian suojus 3 81.
Moottoritilassa on kytkentäpisteet
apukaapeleilla käynnistystä varten.
Käynnistys apukaapeleilla 3 275.
Auton akku ei vaadi huoltoa, jos
ajoprofiili mahdollistaa akun riittävän
latauksen. Lyhyiden etäisyyksien ajo
ja toistuvat moottorin käynnistykset
voivat tyhjentää akun. Vältä tarpeet‐
tomien sähkönkuluttajien käyttöä.
Paristot eivät kuulu kotitalousjättei‐
siin. Ne on toimitettava kierrätettä‐
viksi jättämällä ne asianmukaiseen
keräyspisteeseen.
Jos auto jätetään seisomaan yli
neljäksi viikoksi, auton akku voi
purkautua. Irrota kaapelikenkä akun
miinusnavasta.
Akun saa kytkeä ja irrottaa vain syty‐
tysvirran ollessa katkaistu.
Akun purkautumisen esto 3 147.
Akun irrottaminen Jos auton akku aiotaan irrottaa
(esimerkiksi huoltotöitä varten), häly‐
tyssireeni on poistettava käytöstä
seuraavasti: Kytke ja katkaise syty‐
tysvirta, kytke sitten auton akku irti
15 sekunnin sisällä.
Auton akun vaihto
Huomautus
Jos jotakin tässä osiossa annettuja
ohjeita ei noudateta, Stop-Start-
järjestelmä voi kytkeytyä tilapäisesti
pois toiminnasta tai sen toiminta voi
häiriintyä.
Auton akkua vaihdettaessa on
varmistettava, että plusnavan lähei‐
syydessä ei ole avattuja tuuletusrei‐
kiä. Jos avattuja tuuletusreikiä on, ne on suljettava umpikannella ja miinus‐
navan läheisyydessä oleva tuuletus‐
reikä on avattava.
Varmista, että akku vaihdetaan aina
samantyyppiseen akkuun.
Suosittelemme, että vaihdatat auton
akun korjaamolla.
Stop-start-järjestelmä 3 164.
Auton akun lataaminen9 Varoitus
Stop-Start-järjestelmällä varuste‐
tuissa autoissa on varmistettava,
että latauspotentiaali ei ole yli

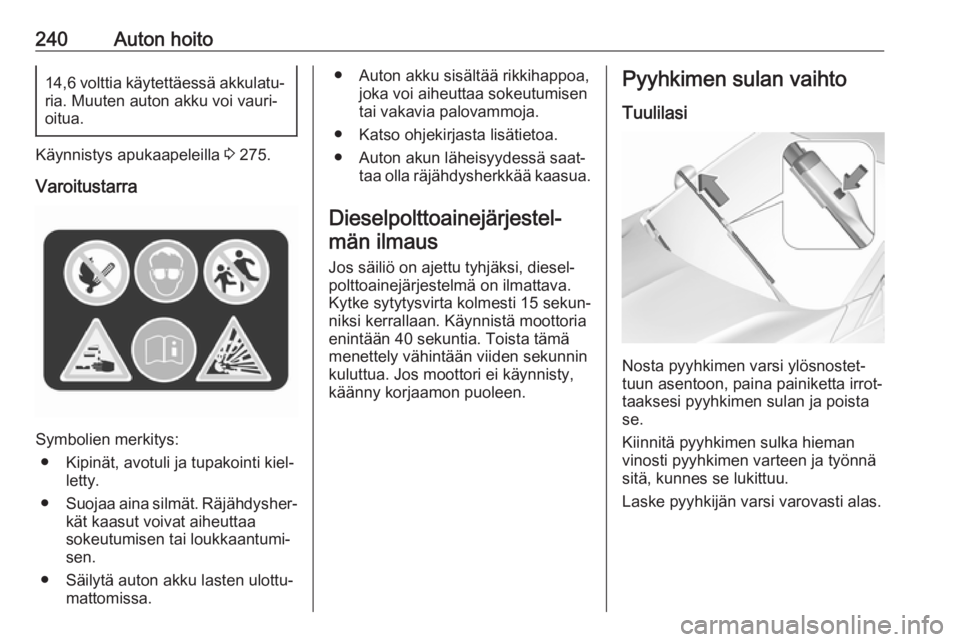

240Auton hoito14,6 volttia käytettäessä akkulatu‐ria. Muuten auton akku voi vauri‐
oitua.
Käynnistys apukaapeleilla 3 275.
Varoitustarra
Symbolien merkitys: ● Kipinät, avotuli ja tupakointi kiel‐ letty.
● Suojaa aina silmät. Räjähdysher‐
kät kaasut voivat aiheuttaa
sokeutumisen tai loukkaantumi‐
sen.
● Säilytä auton akku lasten ulottu‐ mattomissa.
● Auton akku sisältää rikkihappoa,joka voi aiheuttaa sokeutumisen
tai vakavia palovammoja.
● Katso ohjekirjasta lisätietoa.
● Auton akun läheisyydessä saat‐ taa olla räjähdysherkkää kaasua.
Dieselpolttoainejärjestel‐ män ilmaus
Jos säiliö on ajettu tyhjäksi, diesel‐
polttoainejärjestelmä on ilmattava.
Kytke sytytysvirta kolmesti 15 sekun‐
niksi kerrallaan. Käynnistä moottoria
enintään 40 sekuntia. Toista tämä
menettely vähintään viiden sekunnin
kuluttua. Jos moottori ei käynnisty,
käänny korjaamon puoleen.Pyyhkimen sulan vaihto
Tuulilasi
Nosta pyyhkimen varsi ylösnostet‐
tuun asentoon, paina painiketta irrot‐
taaksesi pyyhkimen sulan ja poista
se.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.

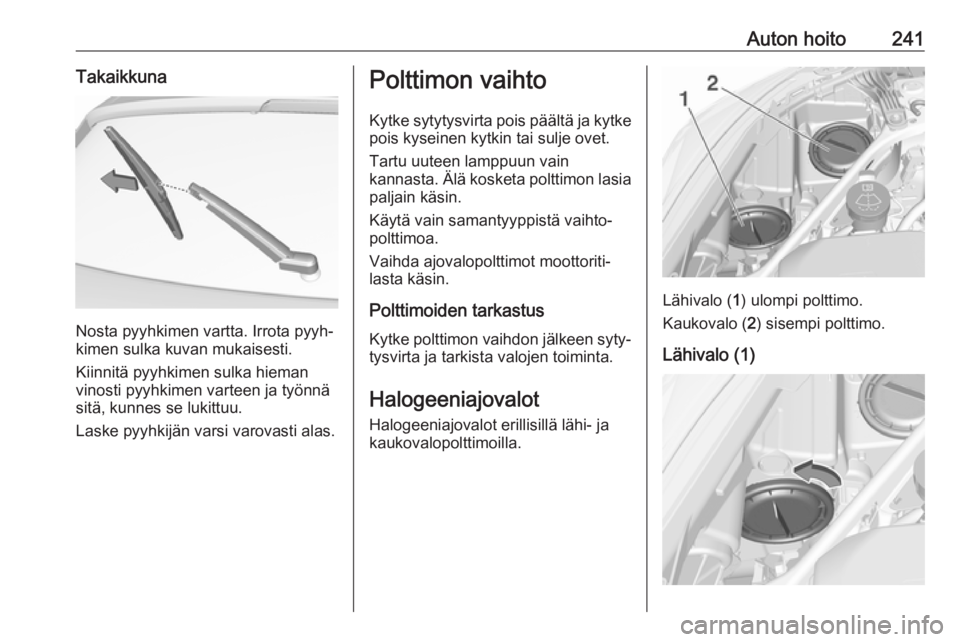

Auton hoito241Takaikkuna
Nosta pyyhkimen vartta. Irrota pyyh‐
kimen sulka kuvan mukaisesti.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Polttimon vaihto
Kytke sytytysvirta pois päältä ja kytke pois kyseinen kytkin tai sulje ovet.
Tartu uuteen lamppuun vain
kannasta. Älä kosketa polttimon lasia
paljain käsin.
Käytä vain samantyyppistä vaihto‐ polttimoa.
Vaihda ajovalopolttimot moottoriti‐
lasta käsin.
Polttimoiden tarkastus
Kytke polttimon vaihdon jälkeen syty‐
tysvirta ja tarkista valojen toiminta.
HalogeeniajovalotHalogeeniajovalot erillisillä lähi- ja
kaukovalopolttimoilla.
Lähivalo ( 1) ulompi polttimo.
Kaukovalo ( 2) sisempi polttimo.
Lähivalo (1)

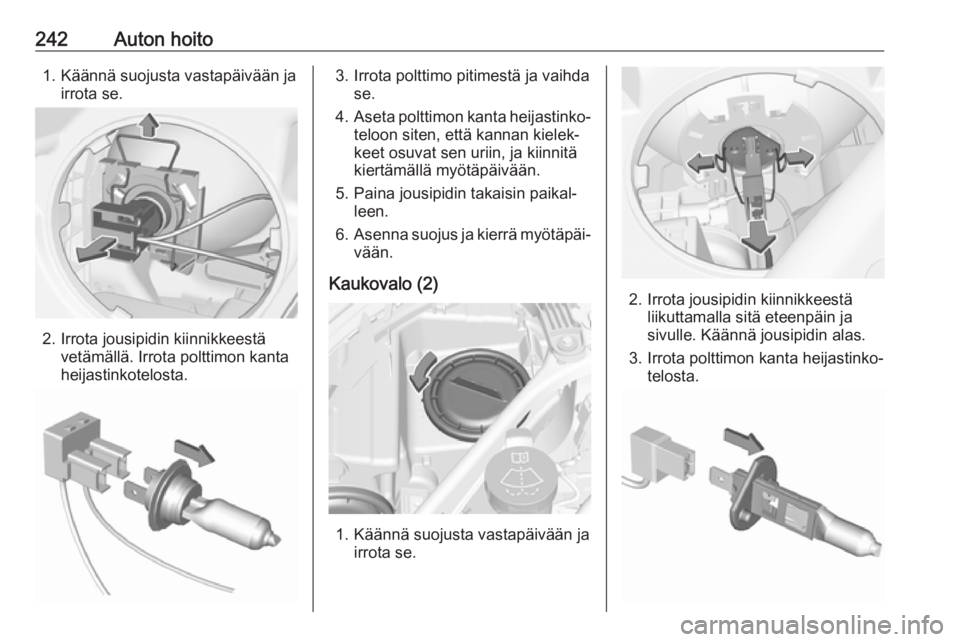

242Auton hoito1. Käännä suojusta vastapäivään jairrota se.
2. Irrota jousipidin kiinnikkeestävetämällä. Irrota polttimon kanta
heijastinkotelosta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Aseta polttimon kanta heijastinko‐
teloon siten, että kannan kielek‐
keet osuvat sen uriin, ja kiinnitä
kiertämällä myötäpäivään.
5. Paina jousipidin takaisin paikal‐ leen.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Kaukovalo (2)
1. Käännä suojusta vastapäivään ja irrota se.
2. Irrota jousipidin kiinnikkeestäliikuttamalla sitä eteenpäin ja
sivulle. Käännä jousipidin alas.
3. Irrota polttimon kanta heijastinko‐ telosta.

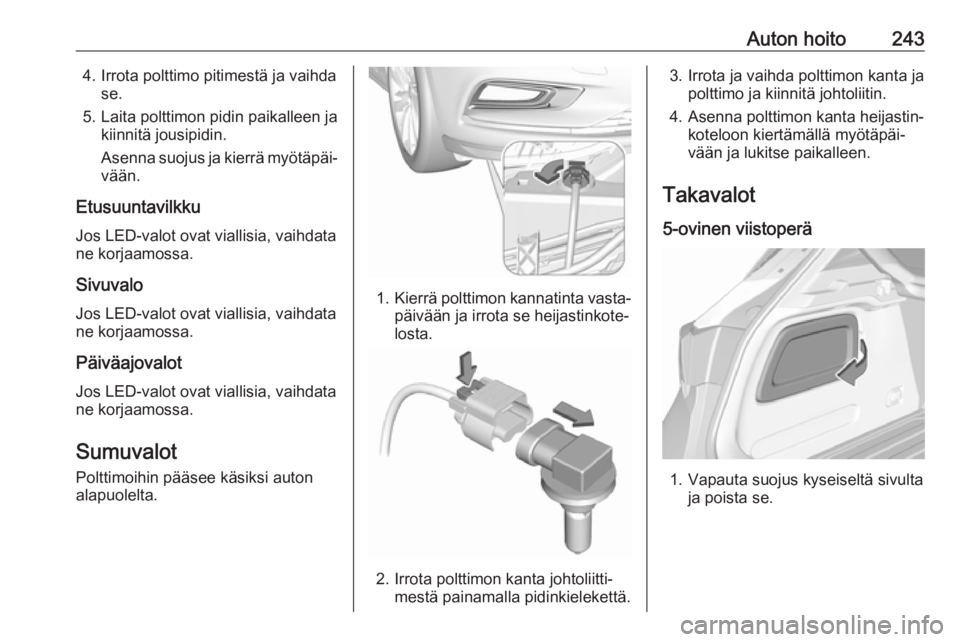

Auton hoito2434. Irrota polttimo pitimestä ja vaihdase.
5. Laita polttimon pidin paikalleen ja kiinnitä jousipidin.
Asenna suojus ja kierrä myötäpäi‐ vään.
Etusuuntavilkku Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
Sivuvalo
Jos LED-valot ovat viallisia, vaihdata ne korjaamossa.
Päiväajovalot
Jos LED-valot ovat viallisia, vaihdata ne korjaamossa.
Sumuvalot
Polttimoihin pääsee käsiksi auton
alapuolelta.
1. Kierrä polttimon kannatinta vasta‐
päivään ja irrota se heijastinkote‐
losta.
2. Irrota polttimon kanta johtoliitti‐ mestä painamalla pidinkielekettä.
3. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
4. Asenna polttimon kanta heijastin‐ koteloon kiertämällä myötäpäi‐
vään ja lukitse paikalleen.
Takavalot
5-ovinen viistoperä
1. Vapauta suojus kyseiseltä sivulta ja poista se.

244Auton hoito

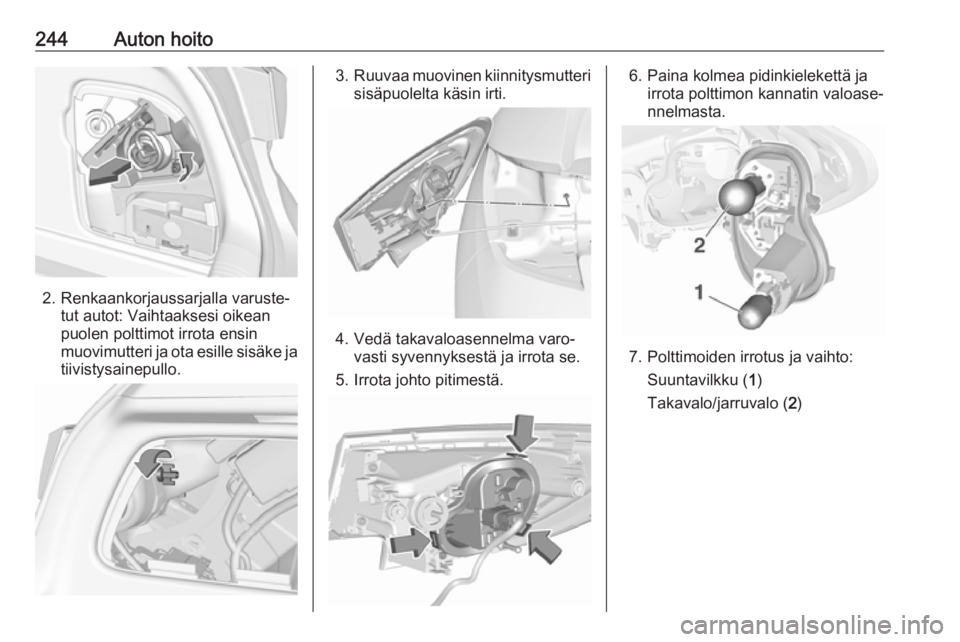

2. Renkaankorjaussarjalla varuste‐tut autot: Vaihtaaksesi oikean
puolen polttimot irrota ensin
muovimutteri ja ota esille sisäke ja tiivistysainepullo.
3. Ruuvaa muovinen kiinnitysmutteri
sisäpuolelta käsin irti.
4. Vedä takavaloasennelma varo‐ vasti syvennyksestä ja irrota se.
5. Irrota johto pitimestä.
6. Paina kolmea pidinkielekettä ja irrota polttimon kannatin valoase‐
nnelmasta.
7. Polttimoiden irrotus ja vaihto:
Suuntavilkku ( 1)
Takavalo/jarruvalo ( 2)

Auton hoito245

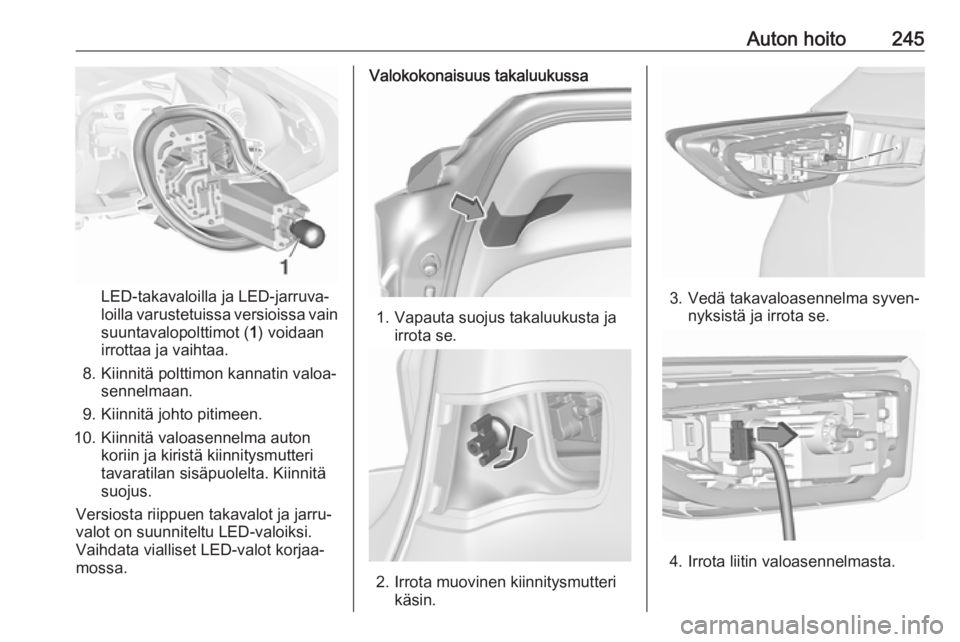

LED-takavaloilla ja LED-jarruva‐
loilla varustetuissa versioissa vain
suuntavalopolttimot ( 1) voidaan
irrottaa ja vaihtaa.
8. Kiinnitä polttimon kannatin valoa‐ sennelmaan.
9. Kiinnitä johto pitimeen.
10. Kiinnitä valoasennelma auton koriin ja kiristä kiinnitysmutteri
tavaratilan sisäpuolelta. Kiinnitä
suojus.
Versiosta riippuen takavalot ja jarru‐
valot on suunniteltu LED-valoiksi.
Vaihdata vialliset LED-valot korjaa‐
mossa.
Valokokonaisuus takaluukussa
1. Vapauta suojus takaluukusta ja irrota se.
2. Irrota muovinen kiinnitysmutterikäsin.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.
4. Irrota liitin valoasennelmasta.

246Auton hoito

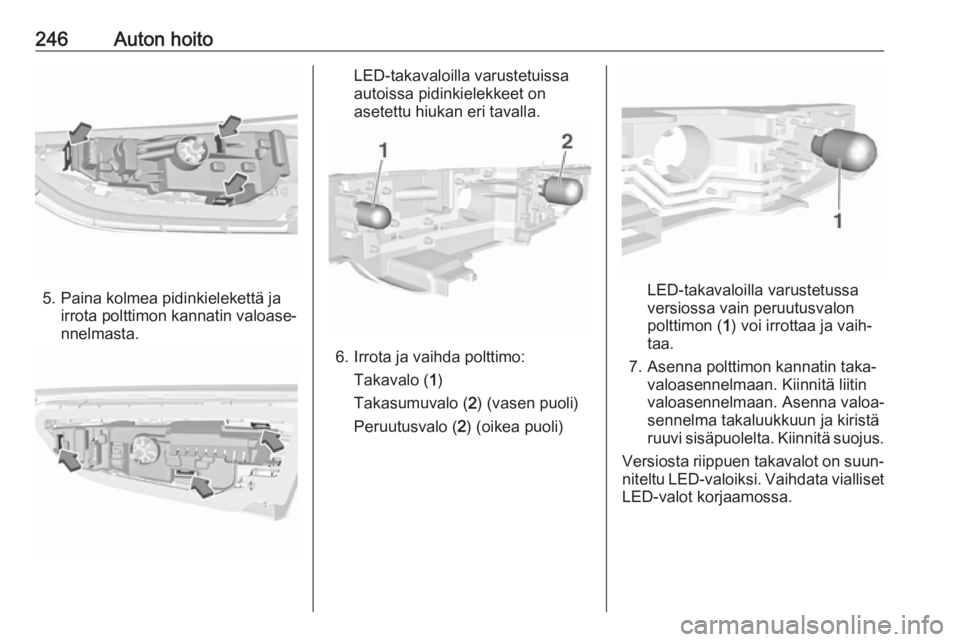

5. Paina kolmea pidinkielekettä jairrota polttimon kannatin valoase‐
nnelmasta.
LED-takavaloilla varustetuissa
autoissa pidinkielekkeet on asetettu hiukan eri tavalla.
6. Irrota ja vaihda polttimo:
Takavalo ( 1)
Takasumuvalo ( 2) (vasen puoli)
Peruutusvalo ( 2) (oikea puoli)
LED-takavaloilla varustetussa
versiossa vain peruutusvalon
polttimon ( 1) voi irrottaa ja vaih‐
taa.
7. Asenna polttimon kannatin taka‐ valoasennelmaan. Kiinnitä liitin
valoasennelmaan. Asenna valoa‐
sennelma takaluukkuun ja kiristä
ruuvi sisäpuolelta. Kiinnitä suojus.
Versiosta riippuen takavalot on suun‐
niteltu LED-valoiksi. Vaihdata vialliset LED-valot korjaamossa.

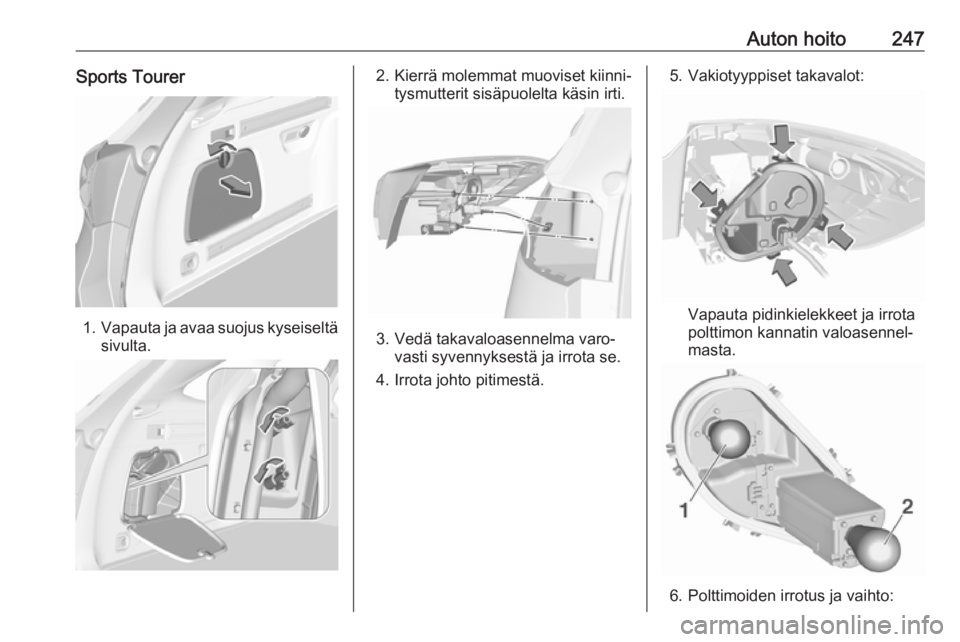

Auton hoito247Sports Tourer
1.Vapauta ja avaa suojus kyseiseltä
sivulta.
2. Kierrä molemmat muoviset kiinni‐ tysmutterit sisäpuolelta käsin irti.
3. Vedä takavaloasennelma varo‐vasti syvennyksestä ja irrota se.
4. Irrota johto pitimestä.
5. Vakiotyyppiset takavalot:
Vapauta pidinkielekkeet ja irrota
polttimon kannatin valoasennel‐
masta.
6. Polttimoiden irrotus ja vaihto:

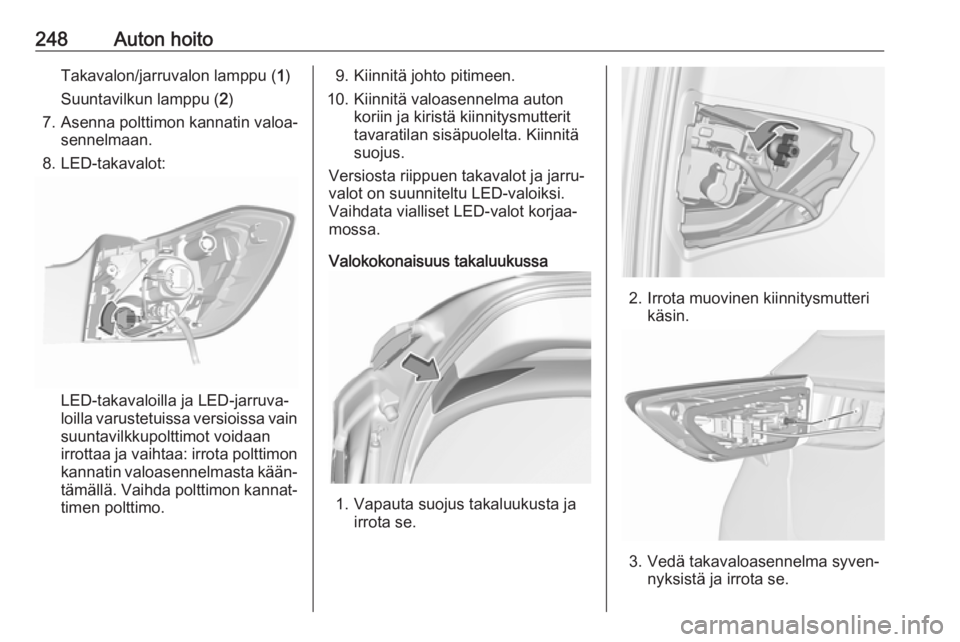

248Auton hoitoTakavalon/jarruvalon lamppu (1)
Suuntavilkun lamppu ( 2)
7. Asenna polttimon kannatin valoa‐ sennelmaan.
8. LED-takavalot:
LED-takavaloilla ja LED-jarruva‐
loilla varustetuissa versioissa vain
suuntavilkkupolttimot voidaan
irrottaa ja vaihtaa: irrota polttimon
kannatin valoasennelmasta kään‐ tämällä. Vaihda polttimon kannat‐
timen polttimo.
9. Kiinnitä johto pitimeen.
10. Kiinnitä valoasennelma auton koriin ja kiristä kiinnitysmutterit
tavaratilan sisäpuolelta. Kiinnitä
suojus.
Versiosta riippuen takavalot ja jarru‐
valot on suunniteltu LED-valoiksi.
Vaihdata vialliset LED-valot korjaa‐
mossa.
Valokokonaisuus takaluukussa
1. Vapauta suojus takaluukusta ja irrota se.
2. Irrota muovinen kiinnitysmutterikäsin.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.
