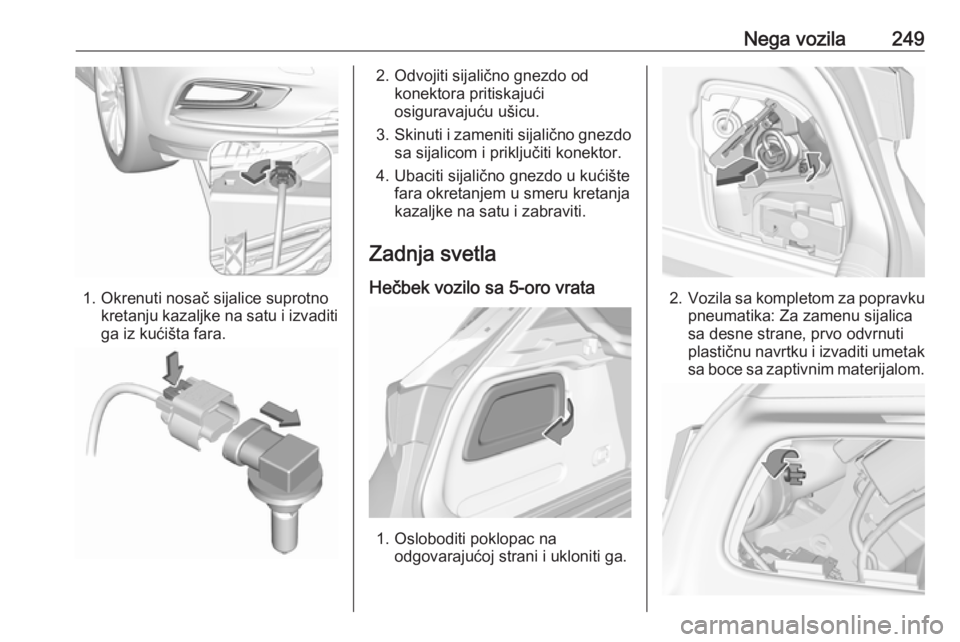

Nega vozila249
1. Okrenuti nosač sijalice suprotnokretanju kazaljke na satu i izvaditiga iz kućišta fara.
2. Odvojiti sijalično gnezdo od konektora pritiskajući
osiguravajuću ušicu.
3. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
4. Ubaciti sijalično gnezdo u kućište fara okretanjem u smeru kretanja
kazaljke na satu i zabraviti.
Zadnja svetla Hečbek vozilo sa 5-oro vrata
1. Osloboditi poklopac na odgovarajućoj strani i ukloniti ga.
2.Vozila sa kompletom za popravku
pneumatika: Za zamenu sijalica
sa desne strane, prvo odvrnuti
plastičnu navrtku i izvaditi umetak sa boce sa zaptivnim materijalom.

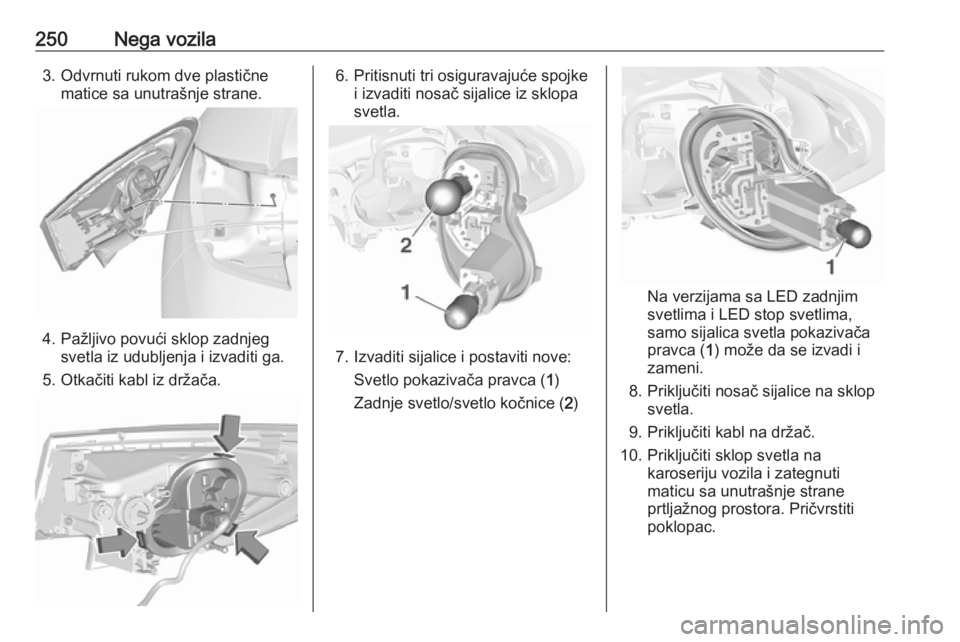

250Nega vozila3. Odvrnuti rukom dve plastičnematice sa unutrašnje strane.
4. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
5. Otkačiti kabl iz držača.
6. Pritisnuti tri osiguravajuće spojke i izvaditi nosač sijalice iz sklopa
svetla.
7. Izvaditi sijalice i postaviti nove:
Svetlo pokazivača pravca ( 1)
Zadnje svetlo/svetlo kočnice ( 2)
Na verzijama sa LED zadnjim
svetlima i LED stop svetlima,
samo sijalica svetla pokazivača
pravca ( 1) može da se izvadi i
zameni.
8. Priključiti nosač sijalice na sklop svetla.
9. Priključiti kabl na držač.
10. Priključiti sklop svetla na karoseriju vozila i zategnuti
maticu sa unutrašnje strane
prtljažnog prostora. Pričvrstiti
poklopac.

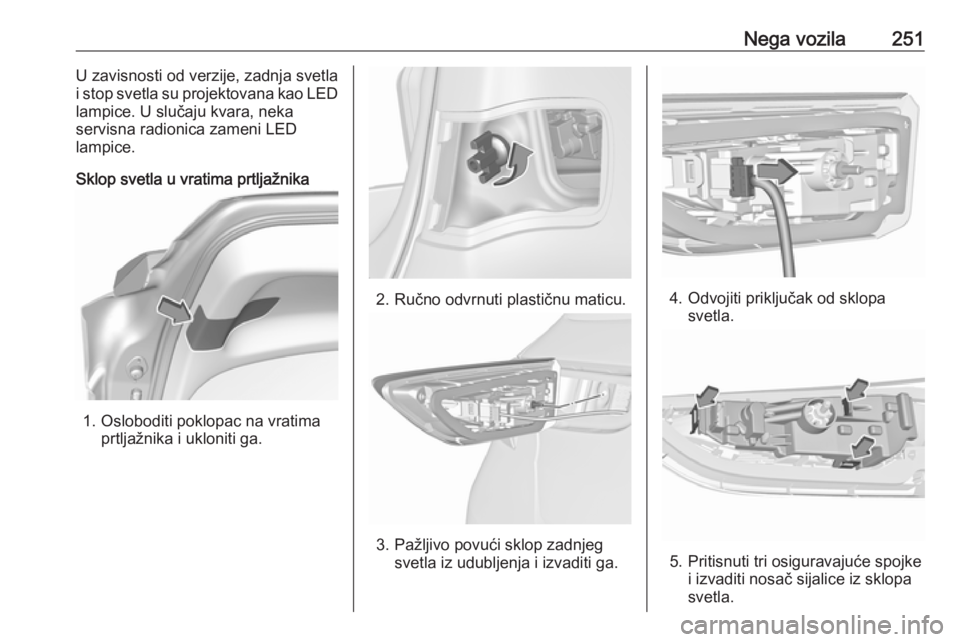

Nega vozila251U zavisnosti od verzije, zadnja svetla
i stop svetla su projektovana kao LED
lampice. U slučaju kvara, neka
servisna radionica zameni LED
lampice.
Sklop svetla u vratima prtljažnika
1. Osloboditi poklopac na vratima prtljažnika i ukloniti ga.
2. Ručno odvrnuti plastičnu maticu.
3. Pažljivo povući sklop zadnjeg svetla iz udubljenja i izvaditi ga.
4. Odvojiti priključak od sklopasvetla.
5. Pritisnuti tri osiguravajuće spojke i izvaditi nosač sijalice iz sklopa
svetla.

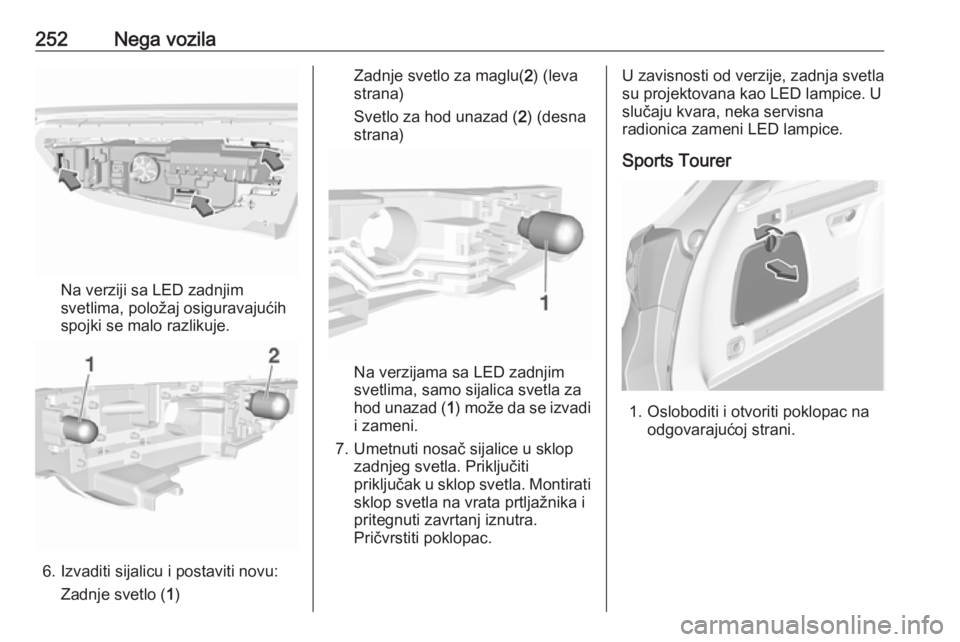

252Nega vozila
Na verziji sa LED zadnjim
svetlima, položaj osiguravajućih
spojki se malo razlikuje.
6. Izvaditi sijalicu i postaviti novu:
Zadnje svetlo ( 1)
Zadnje svetlo za maglu( 2) (leva
strana)
Svetlo za hod unazad ( 2) (desna
strana)
Na verzijama sa LED zadnjim
svetlima, samo sijalica svetla za
hod unazad ( 1) može da se izvadi
i zameni.
7. Umetnuti nosač sijalice u sklop zadnjeg svetla. Priključiti
priključak u sklop svetla. Montirati sklop svetla na vrata prtljažnika i
pritegnuti zavrtanj iznutra. Pričvrstiti poklopac.
U zavisnosti od verzije, zadnja svetla
su projektovana kao LED lampice. U slučaju kvara, neka servisna
radionica zameni LED lampice.
Sports Tourer
1. Osloboditi i otvoriti poklopac na odgovarajućoj strani.

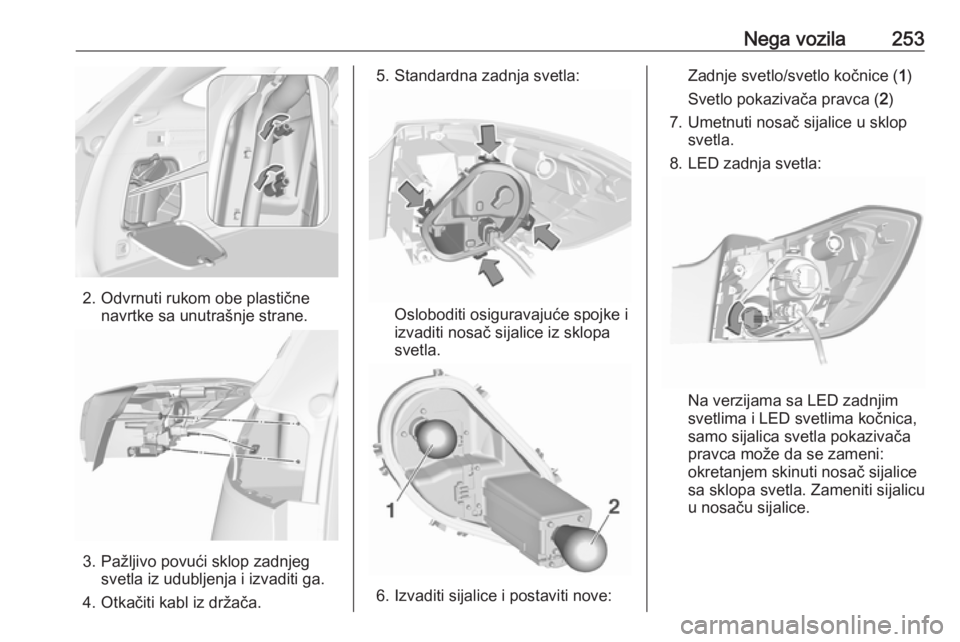

Nega vozila253
2. Odvrnuti rukom obe plastičnenavrtke sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
4. Otkačiti kabl iz držača.
5. Standardna zadnja svetla:
Osloboditi osiguravajuće spojke i
izvaditi nosač sijalice iz sklopa
svetla.
6. Izvaditi sijalice i postaviti nove:
Zadnje svetlo/svetlo kočnice ( 1)
Svetlo pokazivača pravca ( 2)
7. Umetnuti nosač sijalice u sklop svetla.
8. LED zadnja svetla:
Na verzijama sa LED zadnjim
svetlima i LED svetlima kočnica,
samo sijalica svetla pokazivača
pravca može da se zameni:
okretanjem skinuti nosač sijalice
sa sklopa svetla. Zameniti sijalicu
u nosaču sijalice.

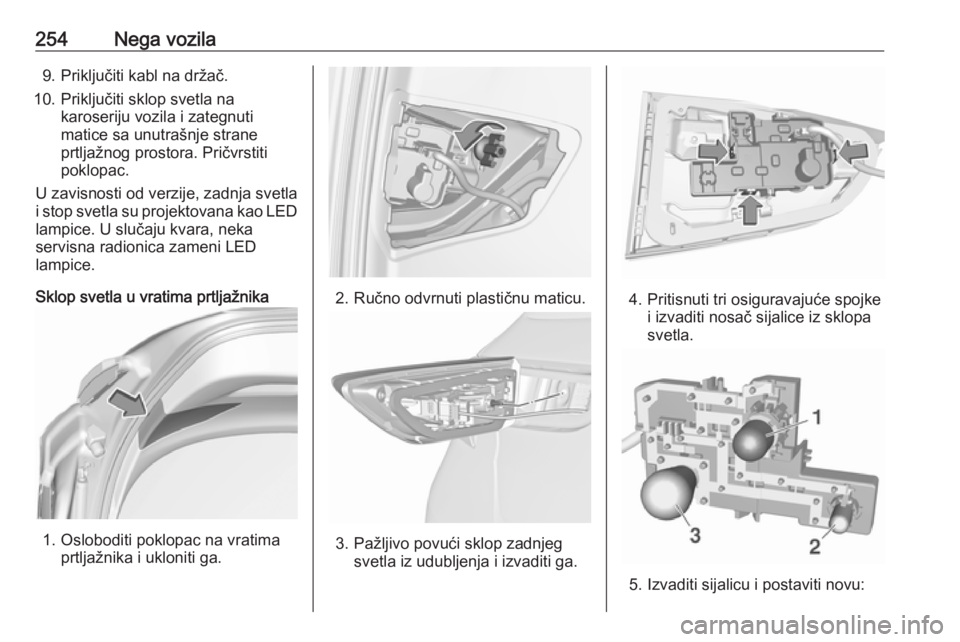

254Nega vozila9. Priključiti kabl na držač.
10. Priključiti sklop svetla na karoseriju vozila i zategnuti
matice sa unutrašnje strane
prtljažnog prostora. Pričvrstiti
poklopac.
U zavisnosti od verzije, zadnja svetla
i stop svetla su projektovana kao LED lampice. U slučaju kvara, neka
servisna radionica zameni LED
lampice.
Sklop svetla u vratima prtljažnika
1. Osloboditi poklopac na vratima prtljažnika i ukloniti ga.
2. Ručno odvrnuti plastičnu maticu.
3. Pažljivo povući sklop zadnjeg svetla iz udubljenja i izvaditi ga.
4. Pritisnuti tri osiguravajuće spojkei izvaditi nosač sijalice iz sklopa
svetla.
5. Izvaditi sijalicu i postaviti novu:

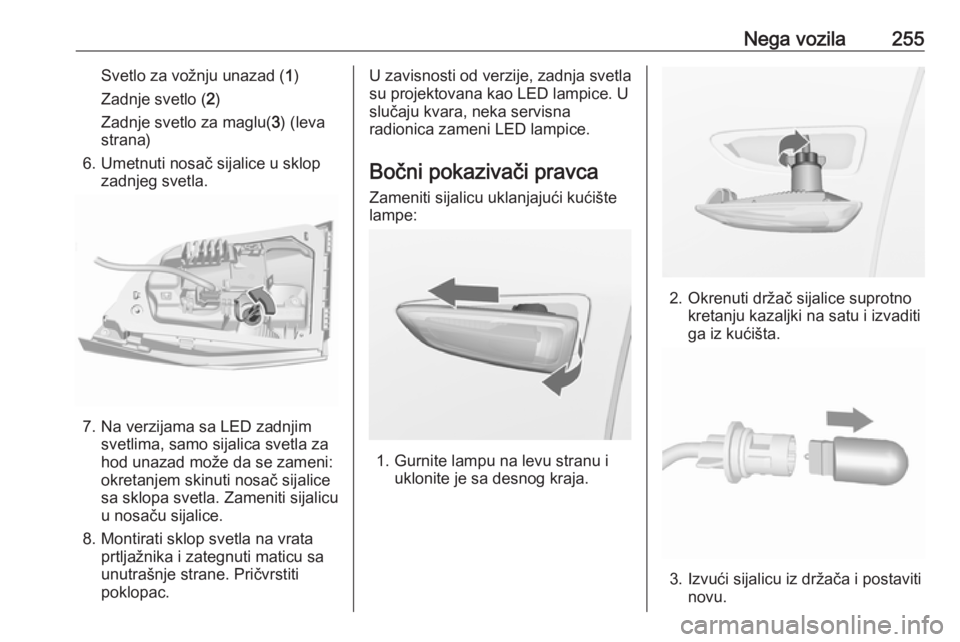

Nega vozila255Svetlo za vožnju unazad (1)
Zadnje svetlo ( 2)
Zadnje svetlo za maglu( 3) (leva
strana)
6. Umetnuti nosač sijalice u sklop zadnjeg svetla.
7. Na verzijama sa LED zadnjimsvetlima, samo sijalica svetla za
hod unazad može da se zameni:
okretanjem skinuti nosač sijalice
sa sklopa svetla. Zameniti sijalicu
u nosaču sijalice.
8. Montirati sklop svetla na vrata prtljažnika i zategnuti maticu sa
unutrašnje strane. Pričvrstiti
poklopac.
U zavisnosti od verzije, zadnja svetla
su projektovana kao LED lampice. U
slučaju kvara, neka servisna
radionica zameni LED lampice.
Bočni pokazivači pravca Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levu stranu i uklonite je sa desnog kraja.
2. Okrenuti držač sijalice suprotnokretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.

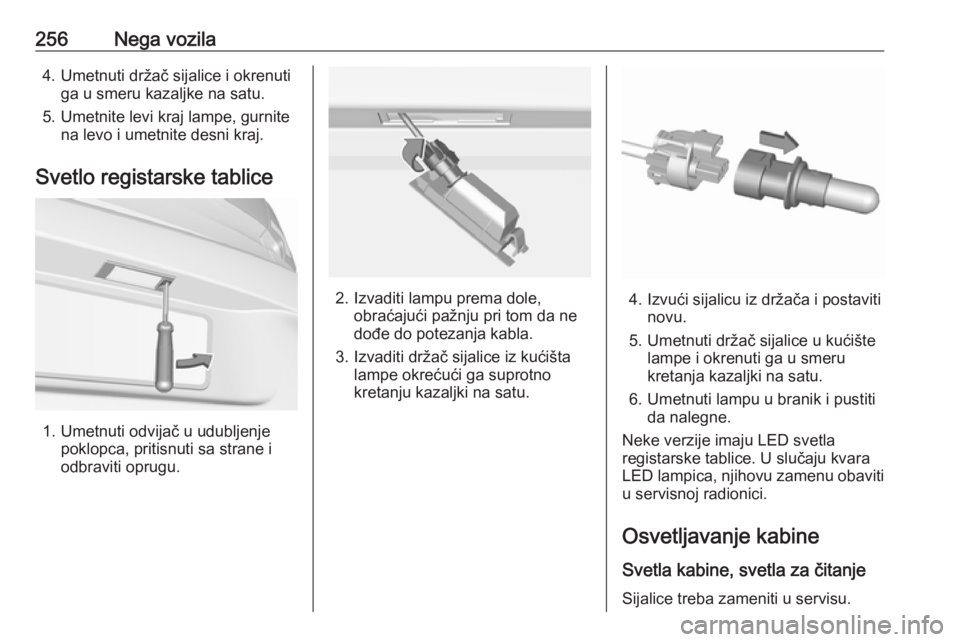

256Nega vozila4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga suprotno
kretanju kazaljki na satu.4. Izvući sijalicu iz držača i postaviti novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga u smeru
kretanja kazaljki na satu.
6. Umetnuti lampu u branik i pustiti da nalegne.
Neke verzije imaju LED svetla
registarske tablice. U slučaju kvara
LED lampica, njihovu zamenu obaviti u servisnoj radionici.
Osvetljavanje kabine Svetla kabine, svetla za čitanje Sijalice treba zameniti u servisu.

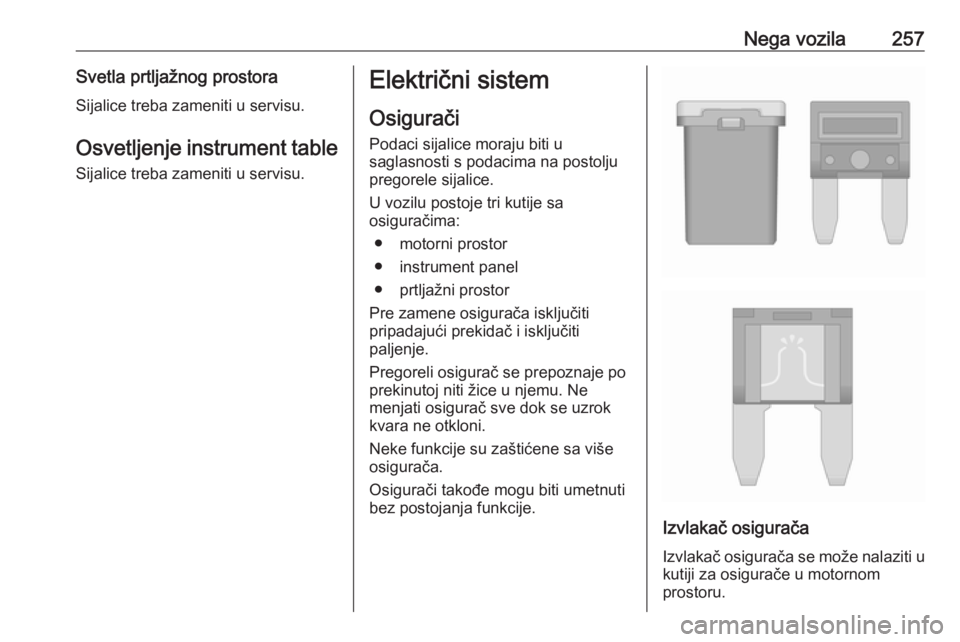

Nega vozila257Svetla prtljažnog prostoraSijalice treba zameniti u servisu.
Osvetljenje instrument table Sijalice treba zameniti u servisu.Električni sistem
Osigurači
Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
U vozilu postoje tri kutije sa
osiguračima:
● motorni prostor
● instrument panel
● prtljažni prostor
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.

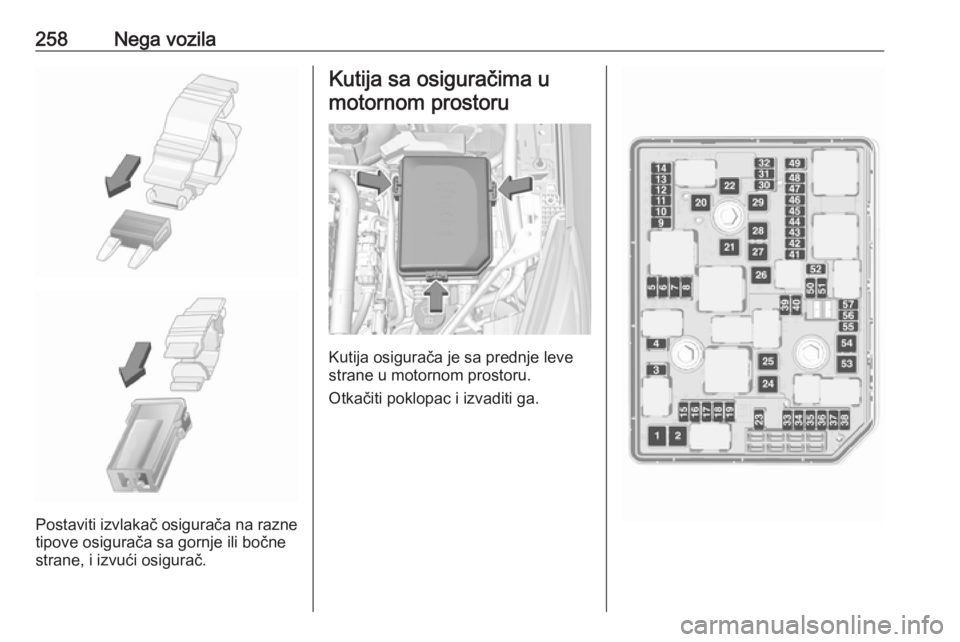

258Nega vozila
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Otkačiti poklopac i izvaditi ga.
