OPEL ASTRA K 2018.75 Uputstvo za upotrebu (in Serbian)

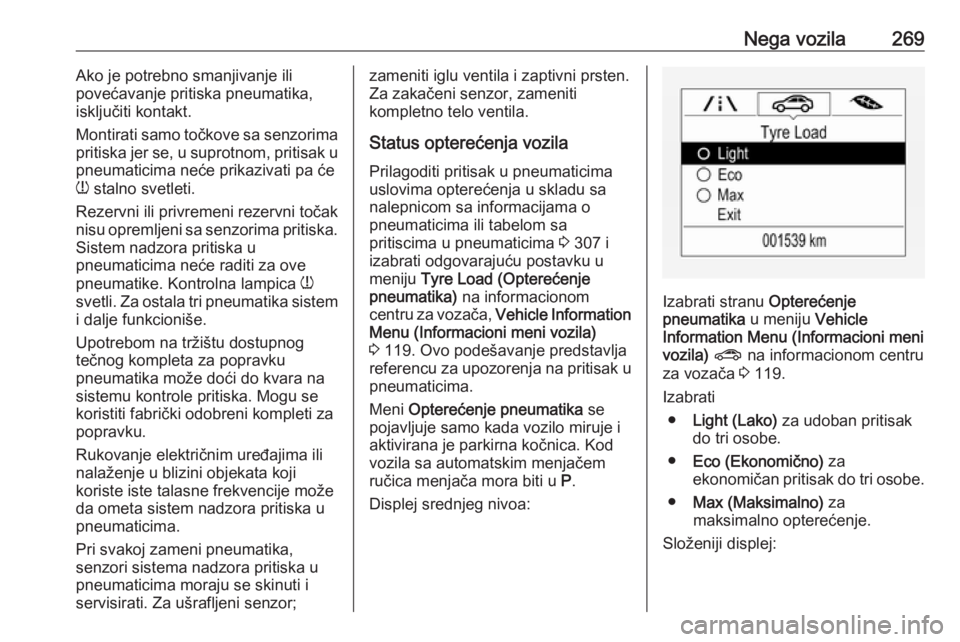

Nega vozila269Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika,
isključiti kontakt.
Montirati samo točkove sa senzorima
pritiska jer se, u suprotnom, pritisak u
pneumaticima neće prikazivati pa će
w stalno svetleti.
Rezervni ili privremeni rezervni točak
nisu opremljeni sa senzorima pritiska. Sistem nadzora pritiska u
pneumaticima neće raditi za ove
pneumatike. Kontrolna lampica w
svetli. Za ostala tri pneumatika sistem
i dalje funkcioniše.
Upotrebom na tržištu dostupnog tečnog kompleta za popravku
pneumatika može doći do kvara na
sistemu kontrole pritiska. Mogu se
koristiti fabrički odobreni kompleti za
popravku.
Rukovanje električnim uređajima ili
nalaženje u blizini objekata koji
koriste iste talasne frekvencije može
da ometa sistem nadzora pritiska u
pneumaticima.
Pri svakoj zameni pneumatika,
senzori sistema nadzora pritiska u
pneumaticima moraju se skinuti i
servisirati. Za ušrafljeni senzor;zameniti iglu ventila i zaptivni prsten.
Za zakačeni senzor, zameniti
kompletno telo ventila.
Status opterećenja vozila Prilagoditi pritisak u pneumaticima
uslovima opterećenja u skladu sa
nalepnicom sa informacijama o
pneumaticima ili tabelom sa
pritiscima u pneumaticima 3 307 i
izabrati odgovarajuću postavku u
meniju Tyre Load (Opterećenje
pneumatika) na informacionom
centru za vozača, Vehicle Information
Menu (Informacioni meni vozila)
3 119. Ovo podešavanje predstavlja
referencu za upozorenja na pritisak u pneumaticima.
Meni Opterećenje pneumatika se
pojavljuje samo kada vozilo miruje i
aktivirana je parkirna kočnica. Kod
vozila sa automatskim menjačem
ručica menjača mora biti u P.
Displej srednjeg nivoa:
Izabrati stranu Opterećenje
pneumatika u meniju Vehicle
Information Menu (Informacioni meni
vozila) ? na informacionom centru
za vozača 3 119.
Izabrati ● Light (Lako) za udoban pritisak
do tri osobe.
● Eco (Ekonomično) za
ekonomičan pritisak do tri osobe.
● Max (Maksimalno) za
maksimalno opterećenje.
Složeniji displej:

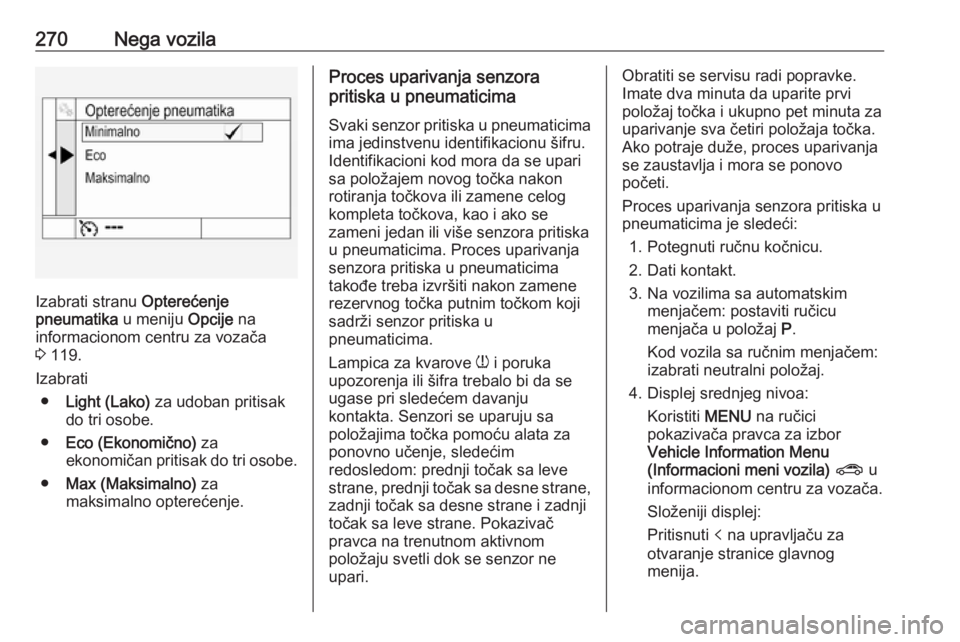

270Nega vozila
Izabrati stranu Opterećenje
pneumatika u meniju Opcije na
informacionom centru za vozača
3 119.
Izabrati ● Light (Lako) za udoban pritisak
do tri osobe.
● Eco (Ekonomično) za
ekonomičan pritisak do tri osobe .
● Max (Maksimalno) za
maksimalno opterećenje.
Proces uparivanja senzora
pritiska u pneumaticima
Svaki senzor pritiska u pneumaticima ima jedinstvenu identifikacionu šifru.
Identifikacioni kod mora da se upari
sa položajem novog točka nakon
rotiranja točkova ili zamene celog
kompleta točkova, kao i ako se
zameni jedan ili više senzora pritiska
u pneumaticima. Proces uparivanja
senzora pritiska u pneumaticima takođe treba izvršiti nakon zamene
rezervnog točka putnim točkom koji
sadrži senzor pritiska u
pneumaticima.
Lampica za kvarove w i poruka
upozorenja ili šifra trebalo bi da se ugase pri sledećem davanju
kontakta. Senzori se uparuju sa
položajima točka pomoću alata za
ponovno učenje, sledećim
redosledom: prednji točak sa leve
strane, prednji točak sa desne strane,
zadnji točak sa desne strane i zadnji
točak sa leve strane. Pokazivač
pravca na trenutnom aktivnom
položaju svetli dok se senzor ne
upari.Obratiti se servisu radi popravke. Imate dva minuta da uparite prvi
položaj točka i ukupno pet minuta za
uparivanje sva četiri položaja točka.
Ako potraje duže, proces uparivanja
se zaustavlja i mora se ponovo
početi.
Proces uparivanja senzora pritiska u
pneumaticima je sledeći:
1. Potegnuti ručnu kočnicu.
2. Dati kontakt.
3. Na vozilima sa automatskim menjačem: postaviti ručicu
menjača u položaj P.
Kod vozila sa ručnim menjačem:
izabrati neutralni položaj.
4. Displej srednjeg nivoa: Koristiti MENU na ručici
pokazivača pravca za izbor
Vehicle Information Menu
(Informacioni meni vozila) ? u
informacionom centru za vozača.
Složeniji displej:
Pritisnuti p na upravljaču za
otvaranje stranice glavnog
menija.

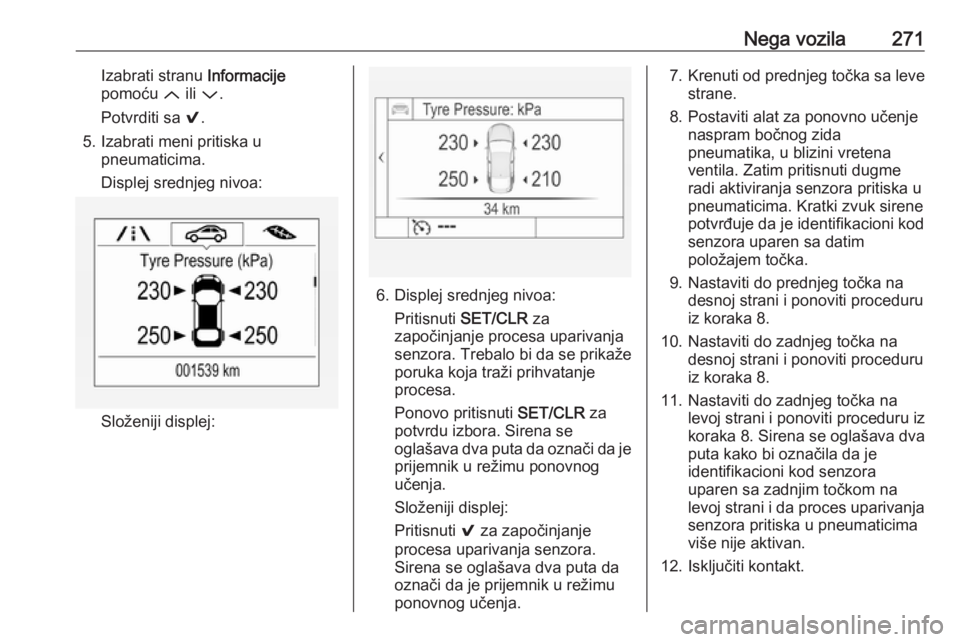

Nega vozila271Izabrati stranu Informacije
pomoću Q ili P.
Potvrditi sa 9.
5. Izabrati meni pritiska u pneumaticima.
Displej srednjeg nivoa:
Složeniji displej:
6. Displej srednjeg nivoa: Pritisnuti SET/CLR za
započinjanje procesa uparivanja
senzora. Trebalo bi da se prikaže
poruka koja traži prihvatanje
procesa.
Ponovo pritisnuti SET/CLR za
potvrdu izbora. Sirena se
oglašava dva puta da označi da je prijemnik u režimu ponovnog
učenja.
Složeniji displej: Pritisnuti 9 za započinjanje
procesa uparivanja senzora.
Sirena se oglašava dva puta da
označi da je prijemnik u režimu
ponovnog učenja.
7. Krenuti od prednjeg točka sa leve
strane.
8. Postaviti alat za ponovno učenje naspram bočnog zida
pneumatika, u blizini vretena
ventila. Zatim pritisnuti dugme
radi aktiviranja senzora pritiska u
pneumaticima. Kratki zvuk sirene
potvrđuje da je identifikacioni kod
senzora uparen sa datim
položajem točka.
9. Nastaviti do prednjeg točka na desnoj strani i ponoviti proceduruiz koraka 8.
10. Nastaviti do zadnjeg točka na desnoj strani i ponoviti proceduru
iz koraka 8.
11. Nastaviti do zadnjeg točka na levoj strani i ponoviti proceduru iz
koraka 8. Sirena se oglašava dva
puta kako bi označila da je
identifikacioni kod senzora
uparen sa zadnjim točkom na
levoj strani i da proces uparivanja senzora pritiska u pneumaticimaviše nije aktivan.
12. Isključiti kontakt.

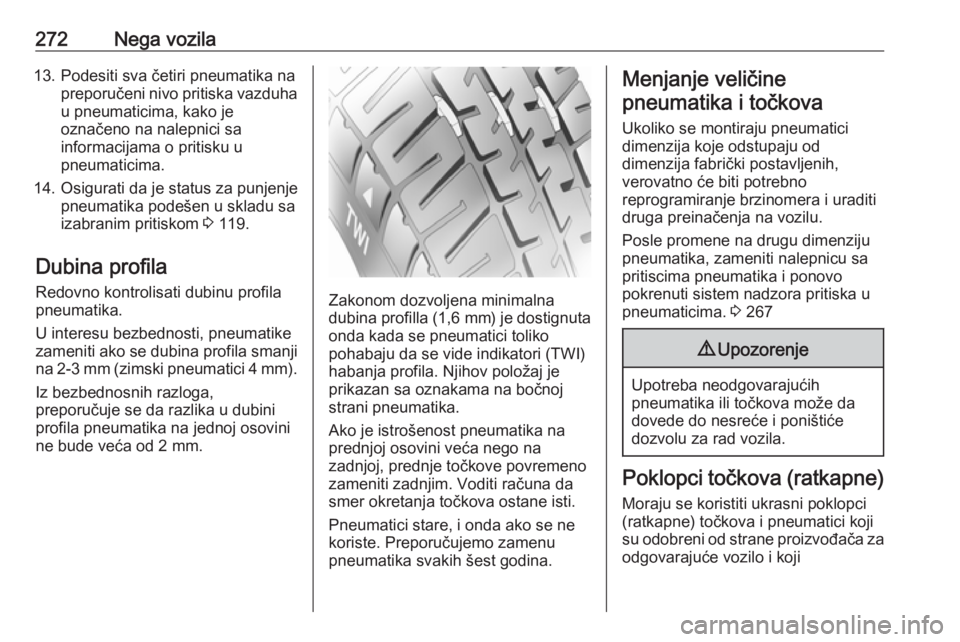

272Nega vozila13. Podesiti sva četiri pneumatika napreporučeni nivo pritiska vazduha
u pneumaticima, kako je
označeno na nalepnici sa
informacijama o pritisku u
pneumaticima.
14. Osigurati da je status za punjenje pneumatika podešen u skladu sa
izabranim pritiskom 3 119.
Dubina profila Redovno kontrolisati dubinu profila
pneumatika.
U interesu bezbednosti, pneumatike
zameniti ako se dubina profila smanji na 2-3 mm (zimski pneumatici 4 mm ).
Iz bezbednosnih razloga,
preporučuje se da razlika u dubini
profila pneumatika na jednoj osovini
ne bude veća od 2 mm.
Zakonom dozvoljena minimalna
dubina profilla ( 1,6 mm) je dostignuta
onda kada se pneumatici toliko
pohabaju da se vide indikatori (TWI)
habanja profila. Njihov položaj je
prikazan sa oznakama na bočnoj
strani pneumatika.
Ako je istrošenost pneumatika na
prednjoj osovini veća nego na
zadnjoj, prednje točkove povremeno
zameniti zadnjim. Voditi računa da
smer okretanja točkova ostane isti.
Pneumatici stare, i onda ako se ne
koriste. Preporučujemo zamenu
pneumatika svakih šest godina.
Menjanje veličine
pneumatika i točkova
Ukoliko se montiraju pneumatici
dimenzija koje odstupaju od
dimenzija fabrički postavljenih,
verovatno će biti potrebno
reprogramiranje brzinomera i uraditi druga preinačenja na vozilu.
Posle promene na drugu dimenziju
pneumatika, zameniti nalepnicu sa
pritiscima pneumatika i ponovo
pokrenuti sistem nadzora pritiska u
pneumaticima. 3 2679 Upozorenje
Upotreba neodgovarajućih
pneumatika ili točkova može da dovede do nesreće i poništiće
dozvolu za rad vozila.
Poklopci točkova (ratkapne)
Moraju se koristiti ukrasni poklopci
(ratkapne) točkova i pneumatici koji
su odobreni od strane proizvođača za
odgovarajuće vozilo i koji

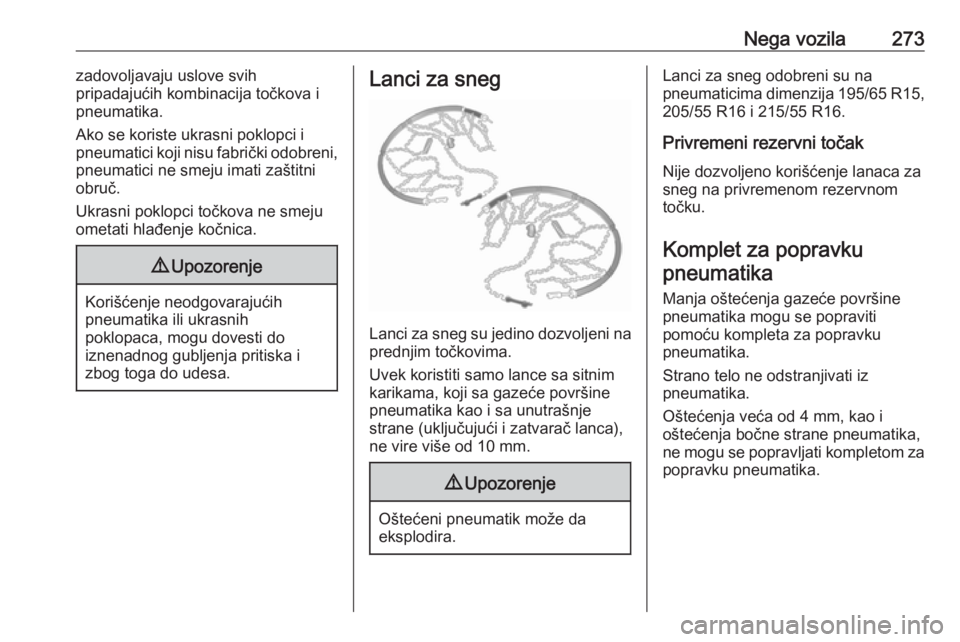

Nega vozila273zadovoljavaju uslove svih
pripadajućih kombinacija točkova i pneumatika.
Ako se koriste ukrasni poklopci i
pneumatici koji nisu fabrički odobreni,
pneumatici ne smeju imati zaštitni
obruč.
Ukrasni poklopci točkova ne smeju
ometati hlađenje kočnica.9 Upozorenje
Korišćenje neodgovarajućih
pneumatika ili ukrasnih
poklopaca, mogu dovesti do
iznenadnog gubljenja pritiska i
zbog toga do udesa.
Lanci za sneg
Lanci za sneg su jedino dozvoljeni na prednjim točkovima.
Uvek koristiti samo lance sa sitnim karikama, koji sa gazeće površine
pneumatika kao i sa unutrašnje
strane (uključujući i zatvarač lanca),
ne vire više od 10 mm.
9 Upozorenje
Oštećeni pneumatik može da
eksplodira.
Lanci za sneg odobreni su na
pneumaticima dimenzija 195/65 R15 ,
205/55 R16 i 215/55 R16.
Privremeni rezervni točak Nije dozvoljeno korišćenje lanaca za
sneg na privremenom rezervnom
točku.
Komplet za popravku pneumatika
Manja oštećenja gazeće površine
pneumatika mogu se popraviti
pomoću kompleta za popravku
pneumatika.
Strano telo ne odstranjivati iz
pneumatika.
Oštećenja veća od 4 mm, kao i
oštećenja bočne strane pneumatika, ne mogu se popravljati kompletom za
popravku pneumatika.

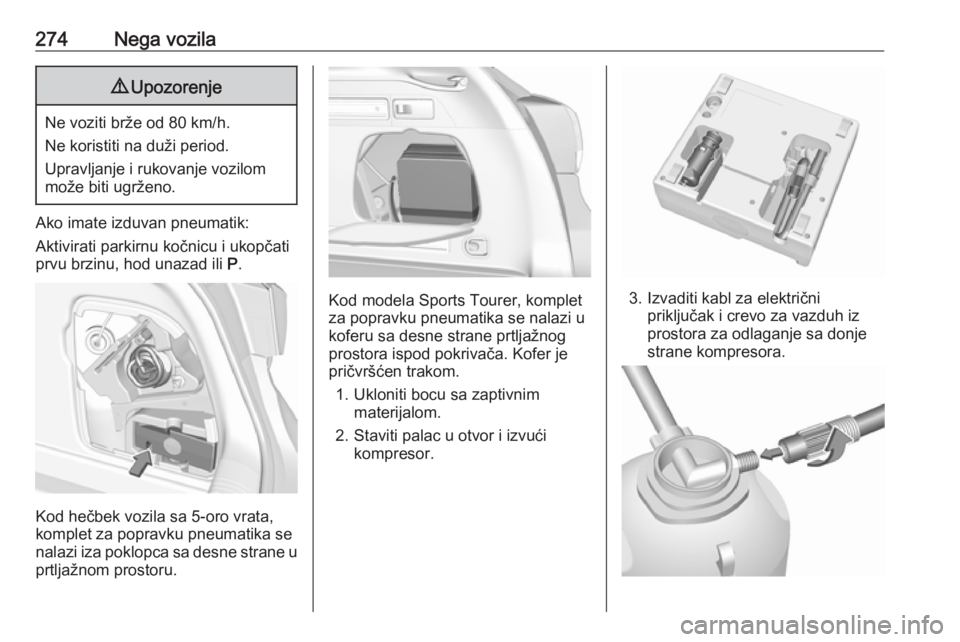

274Nega vozila9Upozorenje
Ne voziti brže od 80 km/h.
Ne koristiti na duži period.
Upravljanje i rukovanje vozilom
može biti ugrženo.
Ako imate izduvan pneumatik:
Aktivirati parkirnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
Kod hečbek vozila sa 5-oro vrata,
komplet za popravku pneumatika se
nalazi iza poklopca sa desne strane u
prtljažnom prostoru.
Kod modela Sports Tourer, komplet
za popravku pneumatika se nalazi u
koferu sa desne strane prtljažnog
prostora ispod pokrivača. Kofer je
pričvršćen trakom.
1. Ukloniti bocu sa zaptivnim materijalom.
2. Staviti palac u otvor i izvući kompresor.3. Izvaditi kabl za električnipriključak i crevo za vazduh iz
prostora za odlaganje sa donje
strane kompresora.

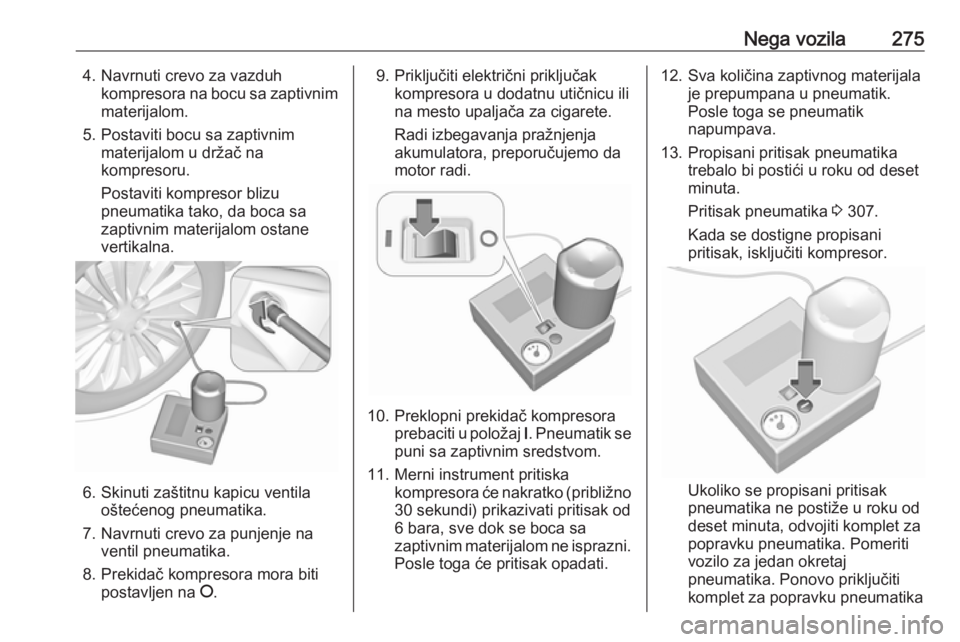

Nega vozila2754. Navrnuti crevo za vazduhkompresora na bocu sa zaptivnimmaterijalom.
5. Postaviti bocu sa zaptivnim materijalom u držač na
kompresoru.
Postaviti kompresor blizu
pneumatika tako, da boca sa
zaptivnim materijalom ostane
vertikalna.
6. Skinuti zaštitnu kapicu ventila oštećenog pneumatika.
7. Navrnuti crevo za punjenje na ventil pneumatika.
8. Prekidač kompresora mora biti postavljen na J.
9. Priključiti električni priključak
kompresora u dodatnu utičnicu ili
na mesto upaljača za cigarete.
Radi izbegavanja pražnjenja
akumulatora, preporučujemo da
motor radi.
10. Preklopni prekidač kompresora prebaciti u položaj I. Pneumatik se
puni sa zaptivnim sredstvom.
11. Merni instrument pritiska kompresora će nakratko (približno30 sekundi) prikazivati pritisak od
6 bara, sve dok se boca sa
zaptivnim materijalom ne isprazni. Posle toga će pritisak opadati.
12. Sva količina zaptivnog materijala je prepumpana u pneumatik.
Posle toga se pneumatik
napumpava.
13. Propisani pritisak pneumatika trebalo bi postići u roku od deset
minuta.
Pritisak pneumatika 3 307.
Kada se dostigne propisani
pritisak, isključiti kompresor.
Ukoliko se propisani pritisak
pneumatika ne postiže u roku od
deset minuta, odvojiti komplet za
popravku pneumatika. Pomeriti
vozilo za jedan okretaj
pneumatika. Ponovo priključiti
komplet za popravku pneumatika

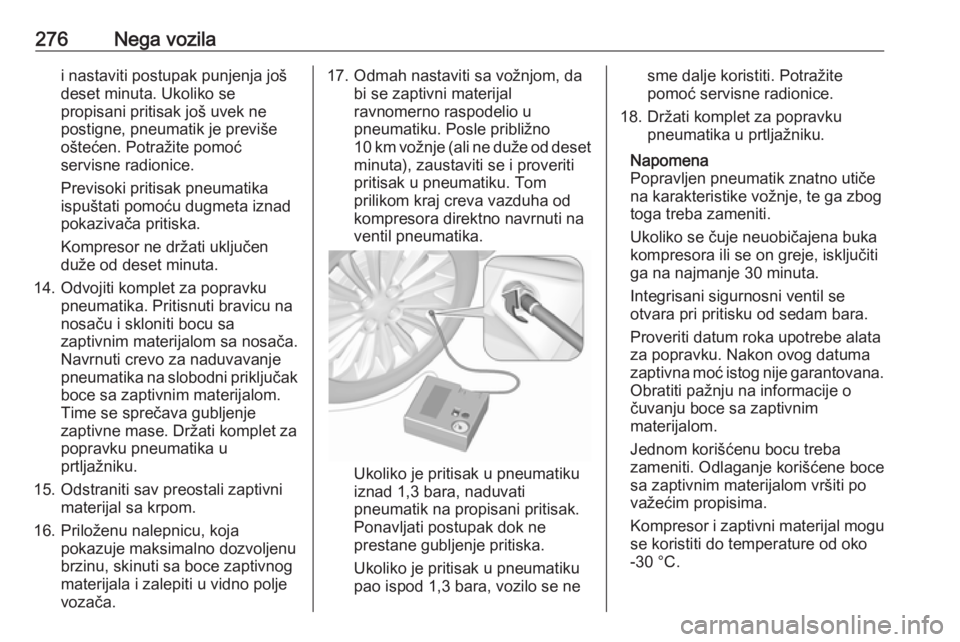

276Nega vozilai nastaviti postupak punjenja još
deset minuta. Ukoliko se propisani pritisak još uvek ne
postigne, pneumatik je previše
oštećen. Potražite pomoć
servisne radionice.
Previsoki pritisak pneumatika
ispuštati pomoću dugmeta iznad
pokazivača pritiska.
Kompresor ne držati uključen
duže od deset minuta.
14. Odvojiti komplet za popravku pneumatika. Pritisnuti bravicu nanosaču i skloniti bocu sa
zaptivnim materijalom sa nosača.
Navrnuti crevo za naduvavanje
pneumatika na slobodni priključak boce sa zaptivnim materijalom.
Time se sprečava gubljenje
zaptivne mase. Držati komplet za
popravku pneumatika u
prtljažniku.
15. Odstraniti sav preostali zaptivni materijal sa krpom.
16. Priloženu nalepnicu, koja pokazuje maksimalno dozvoljenubrzinu, skinuti sa boce zaptivnogmaterijala i zalepiti u vidno polje
vozača.17. Odmah nastaviti sa vožnjom, da bi se zaptivni materijalravnomerno raspodelio u
pneumatiku. Posle približno
10 km vožnje (ali ne duže od deset
minuta), zaustaviti se i proveriti
pritisak u pneumatiku. Tom
prilikom kraj creva vazduha od
kompresora direktno navrnuti na
ventil pneumatika.
Ukoliko je pritisak u pneumatiku
iznad 1,3 bara, naduvati
pneumatik na propisani pritisak.
Ponavljati postupak dok ne
prestane gubljenje pritiska.
Ukoliko je pritisak u pneumatiku
pao ispod 1,3 bara, vozilo se ne
sme dalje koristiti. Potražite
pomoć servisne radionice.
18. Držati komplet za popravku pneumatika u prtljažniku.
Napomena
Popravljen pneumatik znatno utiče
na karakteristike vožnje, te ga zbog
toga treba zameniti.
Ukoliko se čuje neuobičajena buka
kompresora ili se on greje, isključiti
ga na najmanje 30 minuta.
Integrisani sigurnosni ventil se
otvara pri pritisku od sedam bara.
Proveriti datum roka upotrebe alata
za popravku. Nakon ovog datuma
zaptivna moć istog nije garantovana.
Obratiti pažnju na informacije o
čuvanju boce sa zaptivnim
materijalom.
Jednom korišćenu bocu treba
zameniti. Odlaganje korišćene boce
sa zaptivnim materijalom vršiti po
važećim propisima.
Kompresor i zaptivni materijal mogu
se koristiti do temperature od oko
-30 °C.

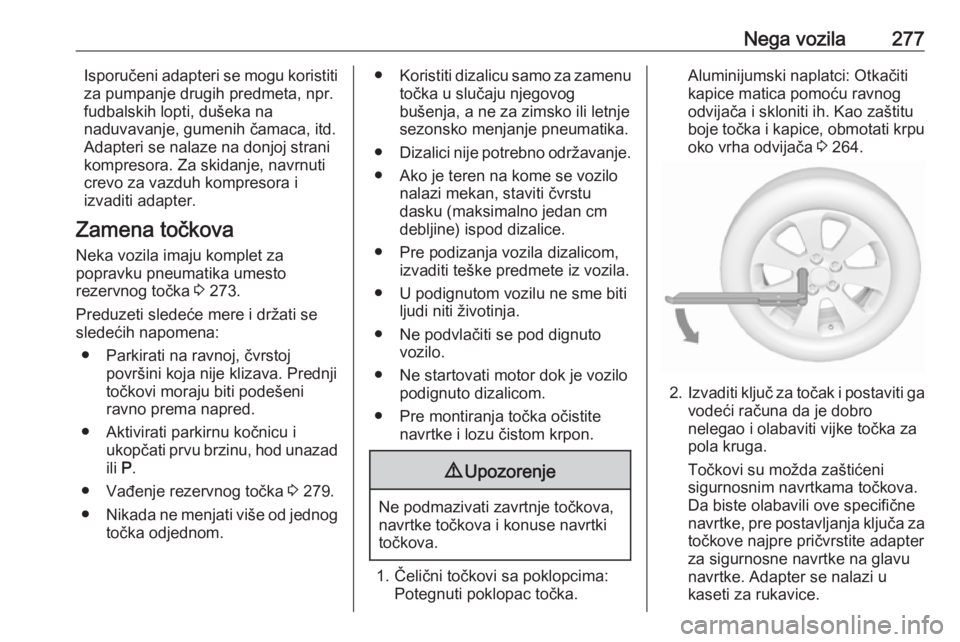

Nega vozila277Isporučeni adapteri se mogu koristiti
za pumpanje drugih predmeta, npr.
fudbalskih lopti, dušeka na
naduvavanje, gumenih čamaca, itd. Adapteri se nalaze na donjoj strani
kompresora. Za skidanje, navrnuti
crevo za vazduh kompresora i
izvaditi adapter.
Zamena točkova
Neka vozila imaju komplet za
popravku pneumatika umesto
rezervnog točka 3 273.
Preduzeti sledeće mere i držati se sledećih napomena:
● Parkirati na ravnoj, čvrstoj površini koja nije klizava. Prednji
točkovi moraju biti podešeni
ravno prema napred.
● Aktivirati parkirnu kočnicu i ukopčati prvu brzinu, hod unazadili P.
● Vađenje rezervnog točka 3 279.
● Nikada ne menjati više od jednog
točka odjednom.● Koristiti dizalicu samo za zamenu
točka u slučaju njegovog
bušenja, a ne za zimsko ili letnje
sezonsko menjanje pneumatika.
● Dizalici nije potrebno održavanje.
● Ako je teren na kome se vozilo nalazi mekan, staviti čvrstu
dasku (maksimalno jedan cm
debljine) ispod dizalice.
● Pre podizanja vozila dizalicom, izvaditi teške predmete iz vozila.
● U podignutom vozilu ne sme biti ljudi niti životinja.
● Ne podvlačiti se pod dignuto vozilo.
● Ne startovati motor dok je vozilo podignuto dizalicom.
● Pre montiranja točka očistite navrtke i lozu čistom krpon.9Upozorenje
Ne podmazivati zavrtnje točkova,
navrtke točkova i konuse navrtki
točkova.
1. Čelični točkovi sa poklopcima: Potegnuti poklopac točka.
Aluminijumski naplatci: Otkačiti
kapice matica pomoću ravnog
odvijača i skloniti ih. Kao zaštitu
boje točka i kapice, obmotati krpu
oko vrha odvijača 3 264.
2. Izvaditi ključ za točak i postaviti ga
vodeći računa da je dobro
nelegao i olabaviti vijke točka za
pola kruga.
Točkovi su možda zaštićeni
sigurnosnim navrtkama točkova.
Da biste olabavili ove specifične
navrtke, pre postavljanja ključa za
točkove najpre pričvrstite adapter
za sigurnosne navrtke na glavu
navrtke. Adapter se nalazi u
kaseti za rukavice.

278Nega vozila

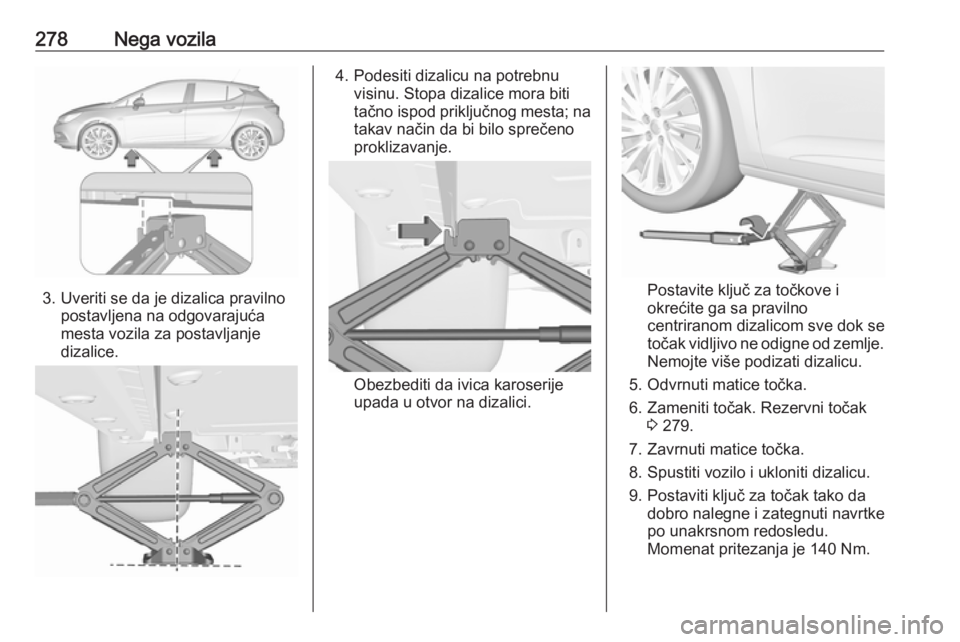

3. Uveriti se da je dizalica pravilnopostavljena na odgovarajuća
mesta vozila za postavljanje
dizalice.
4. Podesiti dizalicu na potrebnu visinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na
takav način da bi bilo sprečeno
proklizavanje.
Obezbediti da ivica karoserije
upada u otvor na dizalici.
Postavite ključ za točkove i
okrećite ga sa pravilno
centriranom dizalicom sve dok se
točak vidljivo ne odigne od zemlje.
Nemojte više podizati dizalicu.
5. Odvrnuti matice točka.
6. Zameniti točak. Rezervni točak 3 279.
7. Zavrnuti matice točka.
8. Spustiti vozilo i ukloniti dizalicu. 9. Postaviti ključ za točak tako da dobro nalegne i zategnuti navrtke
po unakrsnom redosledu.
Momenat pritezanja je 140 Nm.
