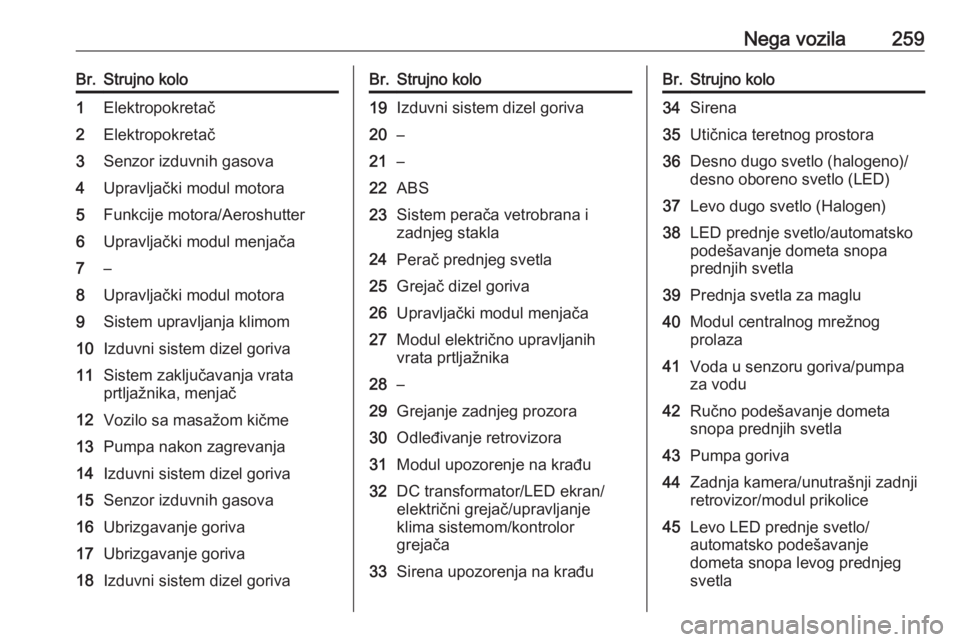

Nega vozila259Br.Strujno kolo1Elektropokretač2Elektropokretač3Senzor izduvnih gasova4Upravljački modul motora5Funkcije motora/Aeroshutter6Upravljački modul menjača7–8Upravljački modul motora9Sistem upravljanja klimom10Izduvni sistem dizel goriva11Sistem zaključavanja vrata
prtljažnika, menjač12Vozilo sa masažom kičme13Pumpa nakon zagrevanja14Izduvni sistem dizel goriva15Senzor izduvnih gasova16Ubrizgavanje goriva17Ubrizgavanje goriva18Izduvni sistem dizel gorivaBr.Strujno kolo19Izduvni sistem dizel goriva20–21–22ABS23Sistem perača vetrobrana i
zadnjeg stakla24Perač prednjeg svetla25Grejač dizel goriva26Upravljački modul menjača27Modul električno upravljanih
vrata prtljažnika28–29Grejanje zadnjeg prozora30Odleđivanje retrovizora31Modul upozorenje na krađu32DC transformator/LED ekran/
električni grejač/upravljanje
klima sistemom/kontrolor
grejača33Sirena upozorenja na krađuBr.Strujno kolo34Sirena35Utičnica teretnog prostora36Desno dugo svetlo (halogeno)/
desno oboreno svetlo (LED)37Levo dugo svetlo (Halogen)38LED prednje svetlo/automatsko
podešavanje dometa snopa
prednjih svetla39Prednja svetla za maglu40Modul centralnog mrežnog
prolaza41Voda u senzoru goriva/pumpa
za vodu42Ručno podešavanje dometa
snopa prednjih svetla43Pumpa goriva44Zadnja kamera/unutrašnji zadnji
retrovizor/modul prikolice45Levo LED prednje svetlo/
automatsko podešavanje
dometa snopa levog prednjeg
svetla

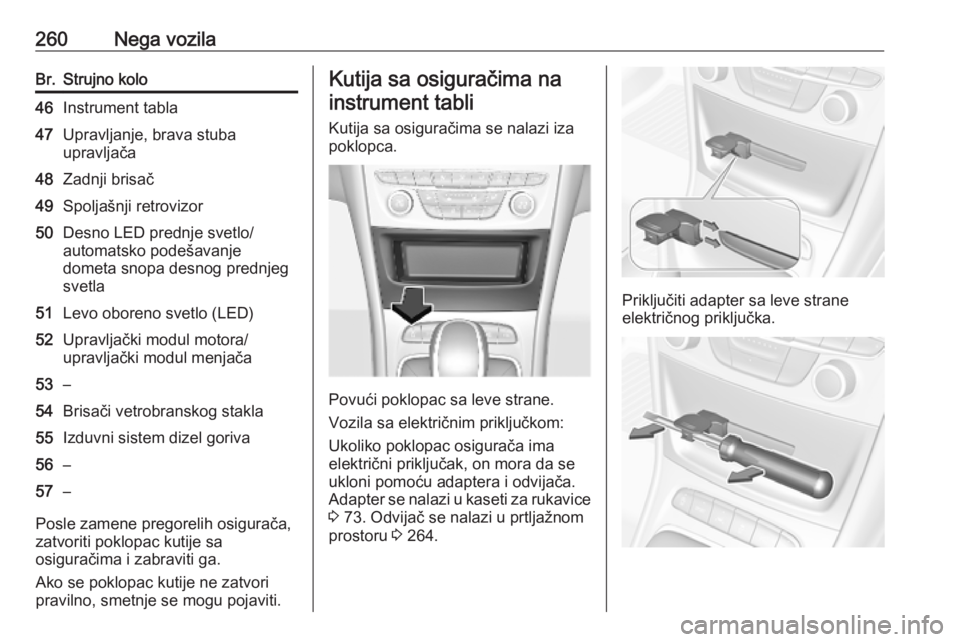

260Nega vozilaBr.Strujno kolo46Instrument tabla47Upravljanje, brava stuba
upravljača48Zadnji brisač49Spoljašnji retrovizor50Desno LED prednje svetlo/
automatsko podešavanje
dometa snopa desnog prednjeg
svetla51Levo oboreno svetlo (LED)52Upravljački modul motora/
upravljački modul menjača53–54Brisači vetrobranskog stakla55Izduvni sistem dizel goriva56–57–
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima na
instrument tabli
Kutija sa osiguračima se nalazi iza
poklopca.
Povući poklopac sa leve strane.
Vozila sa električnim priključkom:
Ukoliko poklopac osigurača ima
električni priključak, on mora da se ukloni pomoću adaptera i odvijača.
Adapter se nalazi u kaseti za rukavice
3 73. Odvijač se nalazi u prtljažnom
prostoru 3 264.
Priključiti adapter sa leve strane
električnog priključka.

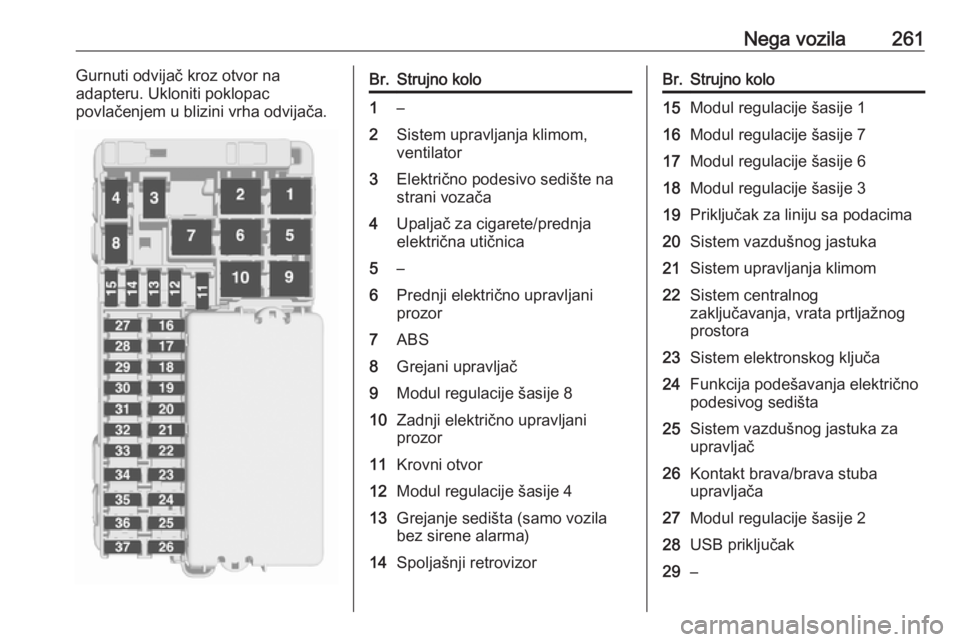

Nega vozila261Gurnuti odvijač kroz otvor na
adapteru. Ukloniti poklopac
povlačenjem u blizini vrha odvijača.Br.Strujno kolo1–2Sistem upravljanja klimom,
ventilator3Električno podesivo sedište na
strani vozača4Upaljač za cigarete/prednja
električna utičnica5–6Prednji električno upravljani
prozor7ABS8Grejani upravljač9Modul regulacije šasije 810Zadnji električno upravljani
prozor11Krovni otvor12Modul regulacije šasije 413Grejanje sedišta (samo vozila
bez sirene alarma)14Spoljašnji retrovizorBr.Strujno kolo15Modul regulacije šasije 116Modul regulacije šasije 717Modul regulacije šasije 618Modul regulacije šasije 319Priključak za liniju sa podacima20Sistem vazdušnog jastuka21Sistem upravljanja klimom22Sistem centralnog
zaključavanja, vrata prtljažnog
prostora23Sistem elektronskog ključa24Funkcija podešavanja električno
podesivog sedišta25Sistem vazdušnog jastuka za
upravljač26Kontakt brava/brava stuba
upravljača27Modul regulacije šasije 228USB priključak29–

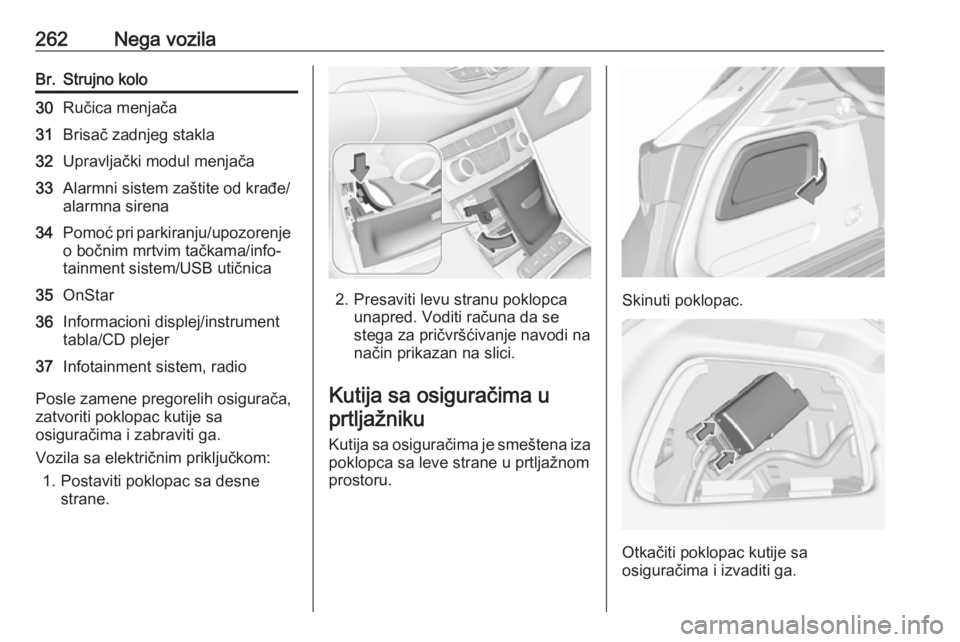

262Nega vozilaBr.Strujno kolo30Ručica menjača31Brisač zadnjeg stakla32Upravljački modul menjača33Alarmni sistem zaštite od krađe/
alarmna sirena34Pomoć pri parkiranju/upozorenje
o bočnim mrtvim tačkama/info‐
tainment sistem/USB utičnica35OnStar36Informacioni displej/instrument
tabla/CD plejer37Infotainment sistem, radio
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Vozila sa električnim priključkom: 1. Postaviti poklopac sa desne strane.
2. Presaviti levu stranu poklopca unapred. Voditi računa da se
stega za pričvršćivanje navodi na
način prikazan na slici.
Kutija sa osiguračima u prtljažniku
Kutija sa osiguračima je smeštena iza
poklopca sa leve strane u prtljažnom
prostoru.Skinuti poklopac.
Otkačiti poklopac kutije sa
osiguračima i izvaditi ga.

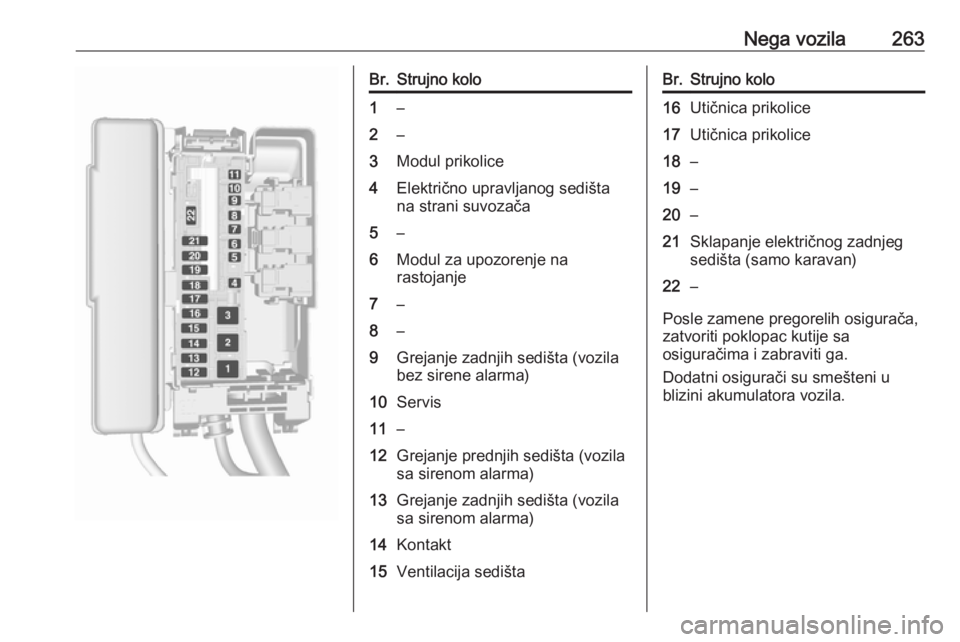

Nega vozila263Br.Strujno kolo1–2–3Modul prikolice4Električno upravljanog sedišta
na strani suvozača5–6Modul za upozorenje na
rastojanje7–8–9Grejanje zadnjih sedišta (vozila
bez sirene alarma)10Servis11–12Grejanje prednjih sedišta (vozila
sa sirenom alarma)13Grejanje zadnjih sedišta (vozila
sa sirenom alarma)14Kontakt15Ventilacija sedištaBr.Strujno kolo16Utičnica prikolice17Utičnica prikolice18–19–20–21Sklapanje električnog zadnjeg
sedišta (samo karavan)22–
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Dodatni osigurači su smešteni u
blizini akumulatora vozila.

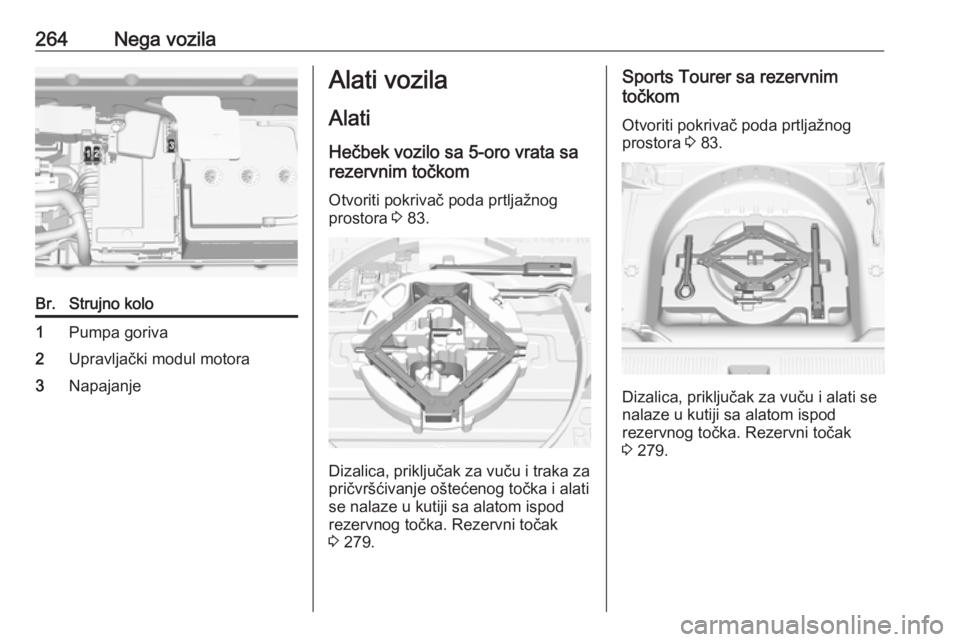

264Nega vozilaBr.Strujno kolo1Pumpa goriva2Upravljački modul motora3NapajanjeAlati vozila
Alati Hečbek vozilo sa 5-oro vrata sa
rezervnim točkom
Otvoriti pokrivač poda prtljažnog
prostora 3 83.
Dizalica, priključak za vuču i traka za
pričvršćivanje oštećenog točka i alati
se nalaze u kutiji sa alatom ispod rezervnog točka. Rezervni točak
3 279.
Sports Tourer sa rezervnim
točkom
Otvoriti pokrivač poda prtljažnog
prostora 3 83.
Dizalica, priključak za vuču i alati se
nalaze u kutiji sa alatom ispod
rezervnog točka. Rezervni točak
3 279.

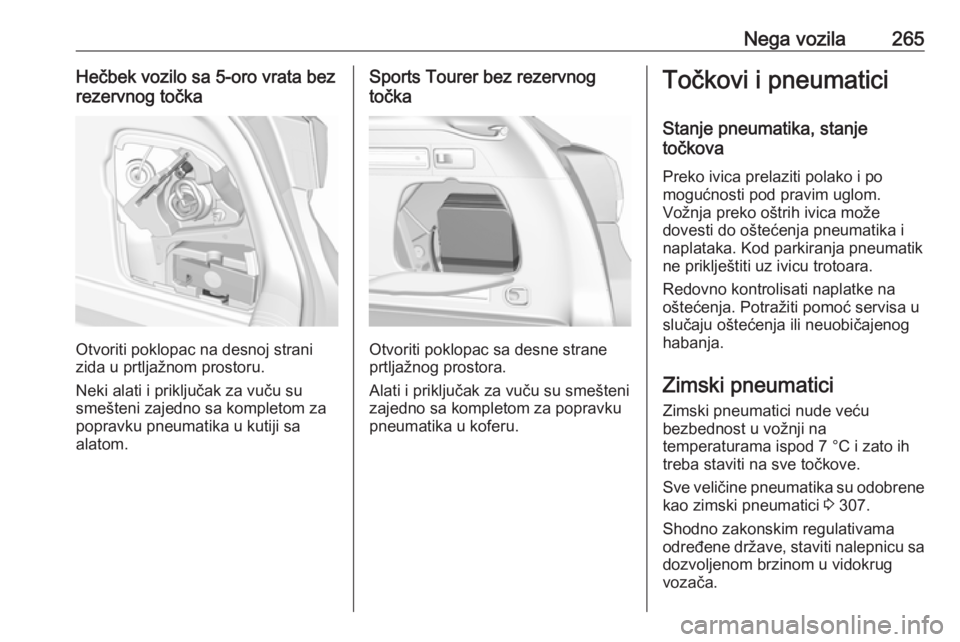

Nega vozila265Hečbek vozilo sa 5-oro vrata bez
rezervnog točka
Otvoriti poklopac na desnoj strani
zida u prtljažnom prostoru.
Neki alati i priključak za vuču su
smešteni zajedno sa kompletom za
popravku pneumatika u kutiji sa
alatom.
Sports Tourer bez rezervnog
točka
Otvoriti poklopac sa desne strane
prtljažnog prostora.
Alati i priključak za vuču su smešteni
zajedno sa kompletom za popravku
pneumatika u koferu.
Točkovi i pneumatici
Stanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici
Zimski pneumatici nude veću
bezbednost u vožnji na
temperaturama ispod 7 °C i zato ih
treba staviti na sve točkove.
Sve veličine pneumatika su odobrene kao zimski pneumatici 3 307.
Shodno zakonskim regulativama određene države, staviti nalepnicu sa
dozvoljenom brzinom u vidokrug
vozača.

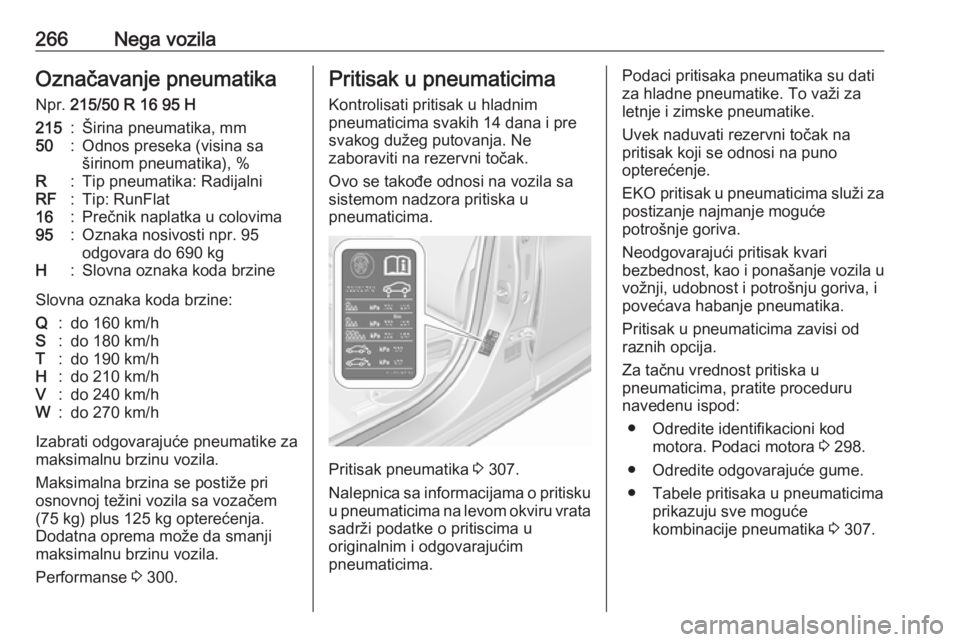

266Nega vozilaOznačavanje pneumatika
Npr. 215/50 R 16 95 H215:Širina pneumatika, mm50:Odnos preseka (visina sa
širinom pneumatika), %R:Tip pneumatika: RadijalniRF:Tip: RunFlat16:Prečnik naplatka u colovima95:Oznaka nosivosti npr. 95
odgovara do 690 kgH:Slovna oznaka koda brzine
Slovna oznaka koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izabrati odgovarajuće pneumatike za
maksimalnu brzinu vozila.
Maksimalna brzina se postiže pri
osnovnoj težini vozila sa vozačem
(75 kg) plus 125 kg opterećenja.
Dodatna oprema može da smanji maksimalnu brzinu vozila.
Performanse 3 300.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti na rezervni točak.
Ovo se takođe odnosi na vozila sa
sistemom nadzora pritiska u
pneumaticima.
Pritisak pneumatika 3 307.
Nalepnica sa informacijama o pritisku u pneumaticima na levom okviru vrata
sadrži podatke o pritiscima u
originalnim i odgovarajućim
pneumaticima.
Podaci pritisaka pneumatika su dati
za hladne pneumatike. To važi za
letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
EKO pritisak u pneumaticima služi za postizanje najmanje moguće
potrošnje goriva.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija.
Za tačnu vrednost pritiska u
pneumaticima, pratite proceduru
navedenu ispod:
● Odredite identifikacioni kod motora. Podaci motora 3 298.
● Odredite odgovarajuće gume. ● Tabele pritisaka u pneumaticima prikazuju sve moguće
kombinacije pneumatika 3 307.

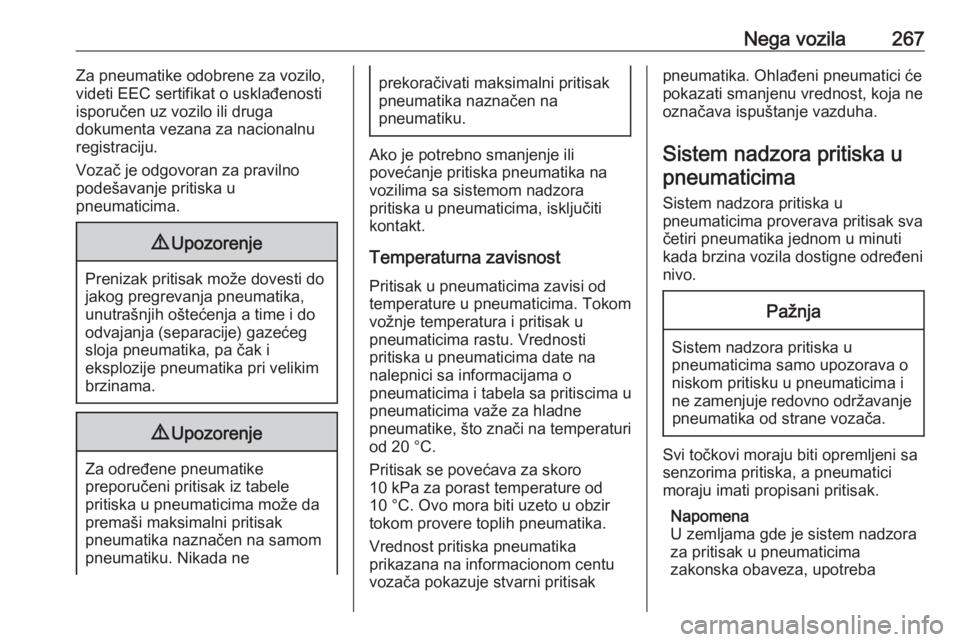

Nega vozila267Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
9 Upozorenje
Za određene pneumatike
preporučeni pritisak iz tabele
pritiska u pneumaticima može da
premaši maksimalni pritisak
pneumatika naznačen na samom
pneumatiku. Nikada ne
prekoračivati maksimalni pritisak
pneumatika naznačen na
pneumatiku.
Ako je potrebno smanjenje ili
povećanje pritiska pneumatika na
vozilima sa sistemom nadzora
pritiska u pneumaticima, isključiti
kontakt.
Temperaturna zavisnost
Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu. Vrednosti
pritiska u pneumaticima date na
nalepnici sa informacijama o
pneumaticima i tabela sa pritiscima u pneumaticima važe za hladne
pneumatike, što znači na temperaturi
od 20 °C.
Pritisak se povećava za skoro
10 kPa za porast temperature od
10 °C. Ovo mora biti uzeto u obzir
tokom provere toplih pneumatika.
Vrednost pritiska pneumatika
prikazana na informacionom centu
vozača pokazuje stvarni pritisak
pneumatika. Ohlađeni pneumatici će
pokazati smanjenu vrednost, koja ne
označava ispuštanje vazduha.
Sistem nadzora pritiska u pneumaticima
Sistem nadzora pritiska u
pneumaticima proverava pritisak sva
četiri pneumatika jednom u minuti
kada brzina vozila dostigne određeni
nivo.Pažnja
Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje pneumatika od strane vozača.
Svi točkovi moraju biti opremljeni sasenzorima pritiska, a pneumatici
moraju imati propisani pritisak.
Napomena
U zemljama gde je sistem nadzora
za pritisak u pneumaticima
zakonska obaveza, upotreba

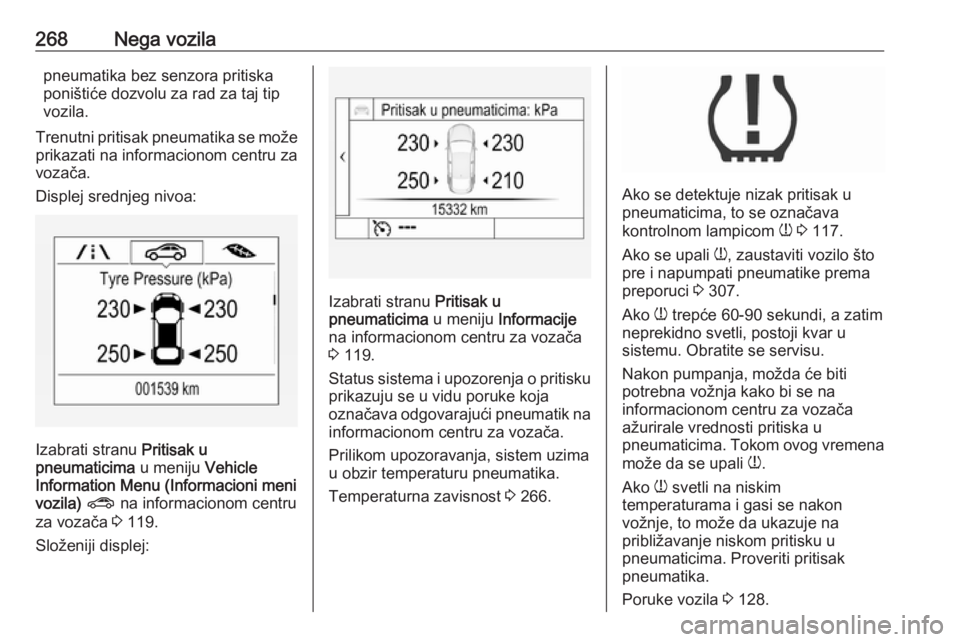

268Nega vozilapneumatika bez senzora pritiska
poništiće dozvolu za rad za taj tip
vozila.
Trenutni pritisak pneumatika se može prikazati na informacionom centru za
vozača.
Displej srednjeg nivoa:
Izabrati stranu Pritisak u
pneumaticima u meniju Vehicle
Information Menu (Informacioni meni
vozila) ? na informacionom centru
za vozača 3 119.
Složeniji displej:
Izabrati stranu Pritisak u
pneumaticima u meniju Informacije
na informacionom centru za vozača
3 119.
Status sistema i upozorenja o pritisku prikazuju se u vidu poruke koja
označava odgovarajući pneumatik na
informacionom centru za vozača.
Prilikom upozoravanja, sistem uzima
u obzir temperaturu pneumatika.
Temperaturna zavisnost 3 266.
Ako se detektuje nizak pritisak u
pneumaticima, to se označava
kontrolnom lampicom w 3 117.
Ako se upali w, zaustaviti vozilo što
pre i napumpati pneumatike prema preporuci 3 307.
Ako w trepće 60-90 sekundi, a zatim
neprekidno svetli, postoji kvar u
sistemu. Obratite se servisu.
Nakon pumpanja, možda će biti
potrebna vožnja kako bi se na
informacionom centru za vozača
ažurirale vrednosti pritiska u
pneumaticima. Tokom ovog vremena
može da se upali w.
Ako w svetli na niskim
temperaturama i gasi se nakon
vožnje, to može da ukazuje na
približavanje niskom pritisku u
pneumaticima. Proveriti pritisak
pneumatika.
Poruke vozila 3 128.
