OPEL ASTRA K 2018 Gebruikershandleiding (in Dutch)

Verzorging van de auto249DagrijlichtLaat defecte leds door een werk‐
plaats vervangen.
Mistlampen
U kunt de lampen bereiken langs de onderkant van de auto.
1. Draai de lamphouder naar links en verwijder deze uit het reflector‐
huis.
2. Klik de lampfitting los van de stek‐
ker door op de borgnok te druk‐
ken.
3. Vervang de lamp in de lampfitting
en klik deze weer vast aan de
stekker.
4. Plaats de lampfitting in het reflec‐ torhuis door deze rechtsom te
draaien en zet deze vast.
Achterlichten
5-deurs hatchback
1. Ontgrendel het deksel aan de desbetreffende zijde en neem het
weg.

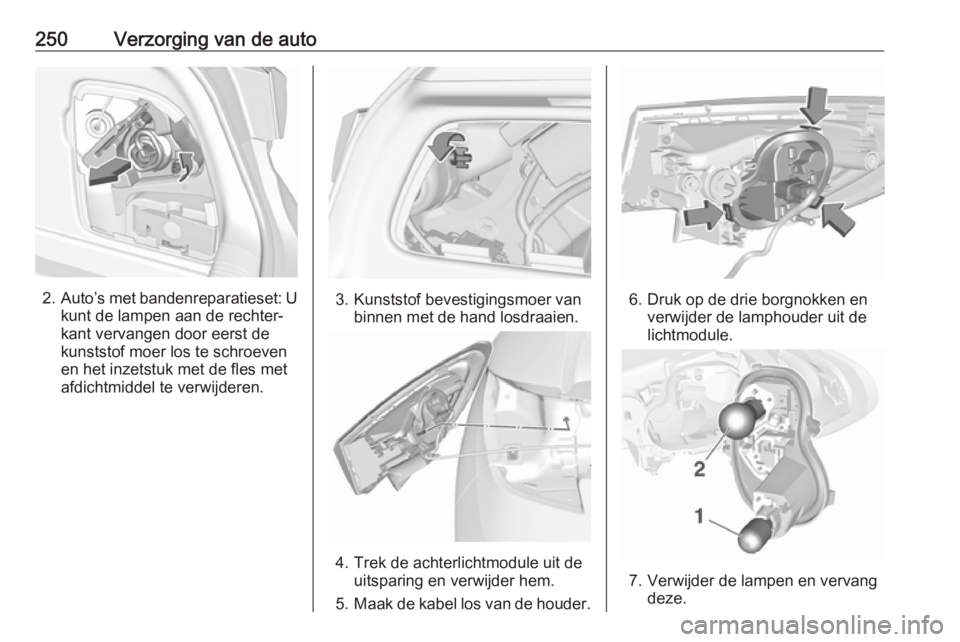

250Verzorging van de auto
2.Auto’s met bandenreparatieset: U
kunt de lampen aan de rechter‐
kant vervangen door eerst de
kunststof moer los te schroeven
en het inzetstuk met de fles met
afdichtmiddel te verwijderen.3. Kunststof bevestigingsmoer van binnen met de hand losdraaien.
4. Trek de achterlichtmodule uit de uitsparing en verwijder hem.
5. Maak de kabel los van de houder.
6. Druk op de drie borgnokken en
verwijder de lamphouder uit de
lichtmodule.
7. Verwijder de lampen en vervang deze.

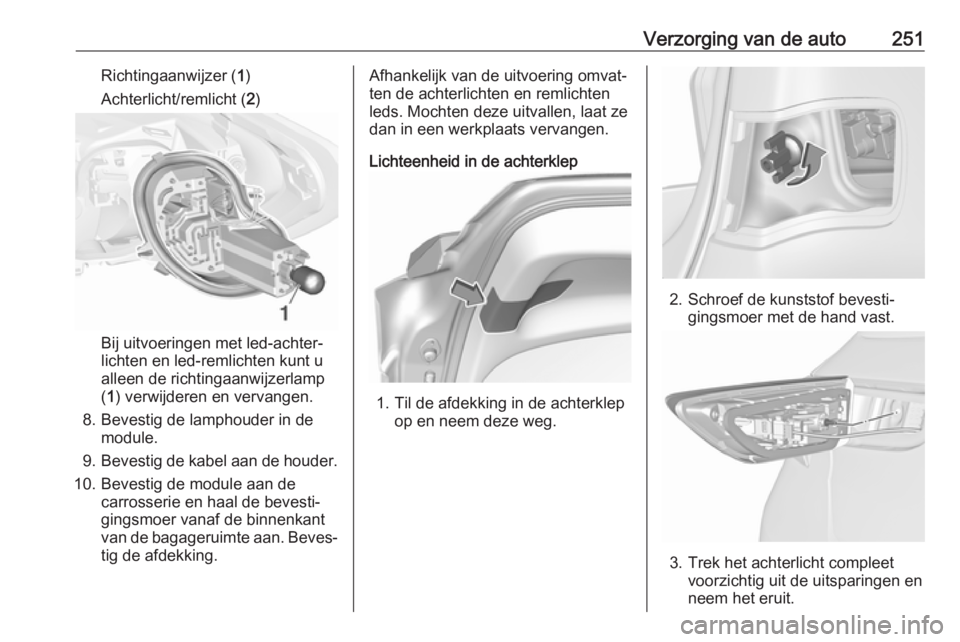

Verzorging van de auto251Richtingaanwijzer (1)
Achterlicht/remlicht ( 2)
Bij uitvoeringen met led-achter‐
lichten en led-remlichten kunt u
alleen de richtingaanwijzerlamp
( 1 ) verwijderen en vervangen.
8. Bevestig de lamphouder in de module.
9. Bevestig de kabel aan de houder.
10. Bevestig de module aan de carrosserie en haal de bevesti‐
gingsmoer vanaf de binnenkant
van de bagageruimte aan. Beves‐
tig de afdekking.
Afhankelijk van de uitvoering omvat‐
ten de achterlichten en remlichten
leds. Mochten deze uitvallen, laat ze
dan in een werkplaats vervangen.
Lichteenheid in de achterklep
1. Til de afdekking in de achterklep op en neem deze weg.
2. Schroef de kunststof bevesti‐gingsmoer met de hand vast.
3. Trek het achterlicht compleetvoorzichtig uit de uitsparingen en
neem het eruit.

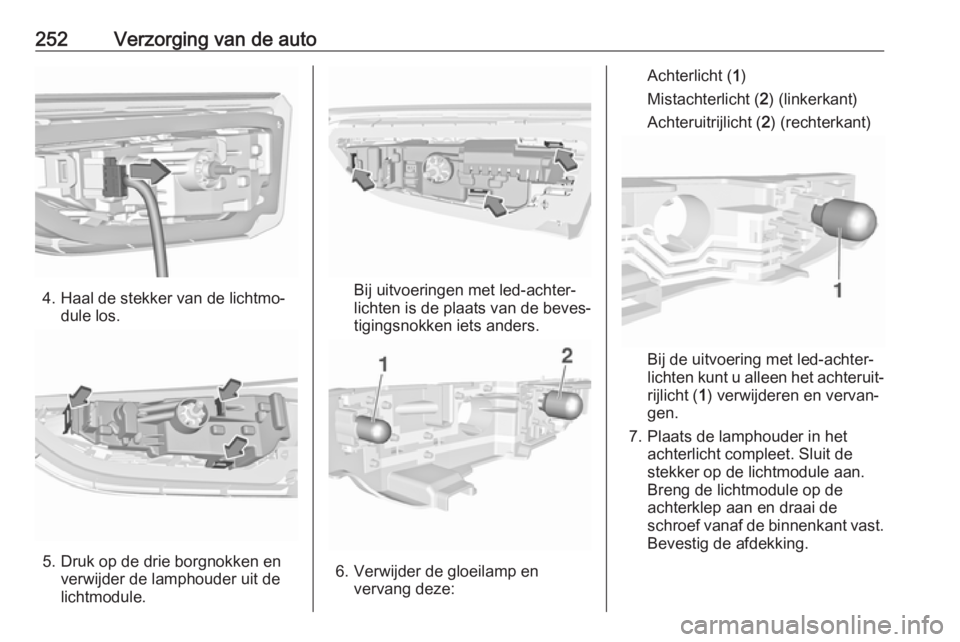

252Verzorging van de auto
4. Haal de stekker van de lichtmo‐dule los.
5. Druk op de drie borgnokken enverwijder de lamphouder uit de
lichtmodule.
Bij uitvoeringen met led-achter‐
lichten is de plaats van de beves‐
tigingsnokken iets anders.
6. Verwijder de gloeilamp en vervang deze:
Achterlicht ( 1)
Mistachterlicht ( 2) (linkerkant)
Achteruitrijlicht ( 2) (rechterkant)
Bij de uitvoering met led-achter‐
lichten kunt u alleen het achteruit‐
rijlicht ( 1) verwijderen en vervan‐
gen.
7. Plaats de lamphouder in het achterlicht compleet. Sluit de
stekker op de lichtmodule aan.
Breng de lichtmodule op de
achterklep aan en draai de
schroef vanaf de binnenkant vast. Bevestig de afdekking.

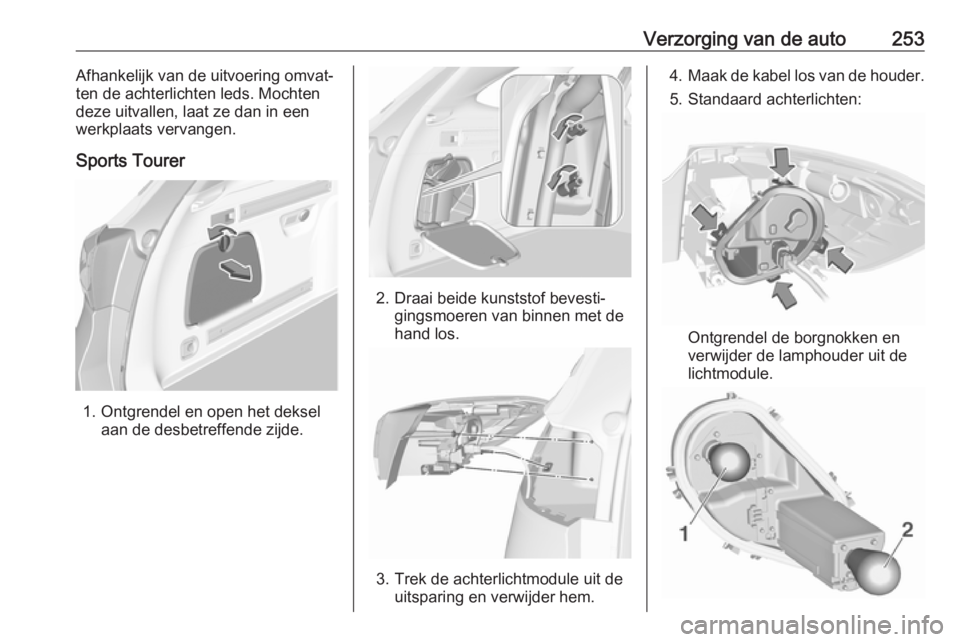

Verzorging van de auto253Afhankelijk van de uitvoering omvat‐
ten de achterlichten leds. Mochten
deze uitvallen, laat ze dan in een
werkplaats vervangen.
Sports Tourer
1. Ontgrendel en open het deksel aan de desbetreffende zijde.
2. Draai beide kunststof bevesti‐gingsmoeren van binnen met de
hand los.
3. Trek de achterlichtmodule uit de uitsparing en verwijder hem.
4.Maak de kabel los van de houder.
5. Standaard achterlichten:
Ontgrendel de borgnokken en
verwijder de lamphouder uit de
lichtmodule.

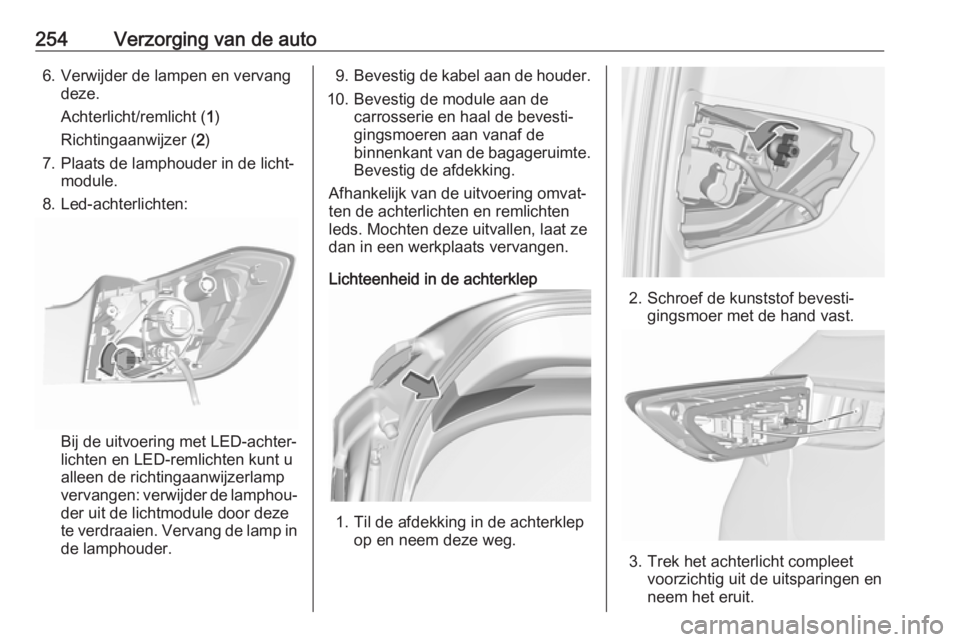

254Verzorging van de auto6. Verwijder de lampen en vervangdeze.
Achterlicht/remlicht ( 1)
Richtingaanwijzer ( 2)
7. Plaats de lamphouder in de licht‐ module.
8. Led-achterlichten:
Bij de uitvoering met LED-achter‐
lichten en LED-remlichten kunt u
alleen de richtingaanwijzerlamp
vervangen: verwijder de lamphou‐
der uit de lichtmodule door deze te verdraaien. Vervang de lamp in de lamphouder.
9. Bevestig de kabel aan de houder.
10. Bevestig de module aan de carrosserie en haal de bevesti‐
gingsmoeren aan vanaf de
binnenkant van de bagageruimte.
Bevestig de afdekking.
Afhankelijk van de uitvoering omvat‐
ten de achterlichten en remlichten
leds. Mochten deze uitvallen, laat ze
dan in een werkplaats vervangen.
Lichteenheid in de achterklep
1. Til de afdekking in de achterklep op en neem deze weg.
2. Schroef de kunststof bevesti‐gingsmoer met de hand vast.
3. Trek het achterlicht compleetvoorzichtig uit de uitsparingen en
neem het eruit.

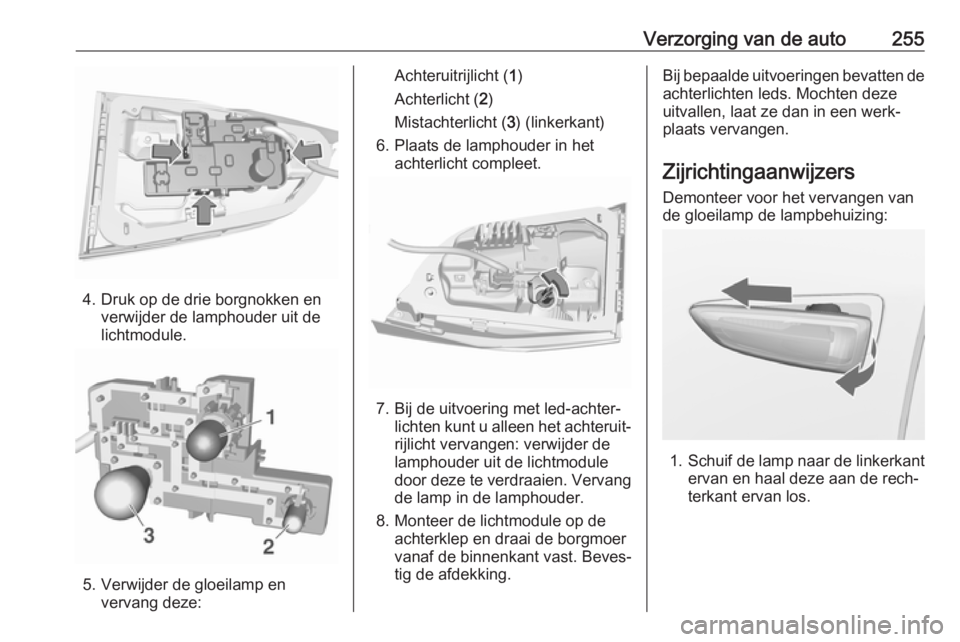

Verzorging van de auto255
4. Druk op de drie borgnokken enverwijder de lamphouder uit de
lichtmodule.
5. Verwijder de gloeilamp en vervang deze:
Achteruitrijlicht ( 1)
Achterlicht ( 2)
Mistachterlicht ( 3) (linkerkant)
6. Plaats de lamphouder in het achterlicht compleet.
7. Bij de uitvoering met led-achter‐lichten kunt u alleen het achteruit‐
rijlicht vervangen: verwijder de
lamphouder uit de lichtmodule
door deze te verdraaien. Vervang de lamp in de lamphouder.
8. Monteer de lichtmodule op de achterklep en draai de borgmoer
vanaf de binnenkant vast. Beves‐
tig de afdekking.
Bij bepaalde uitvoeringen bevatten de achterlichten leds. Mochten deze
uitvallen, laat ze dan in een werk‐
plaats vervangen.
Zijrichtingaanwijzers Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.

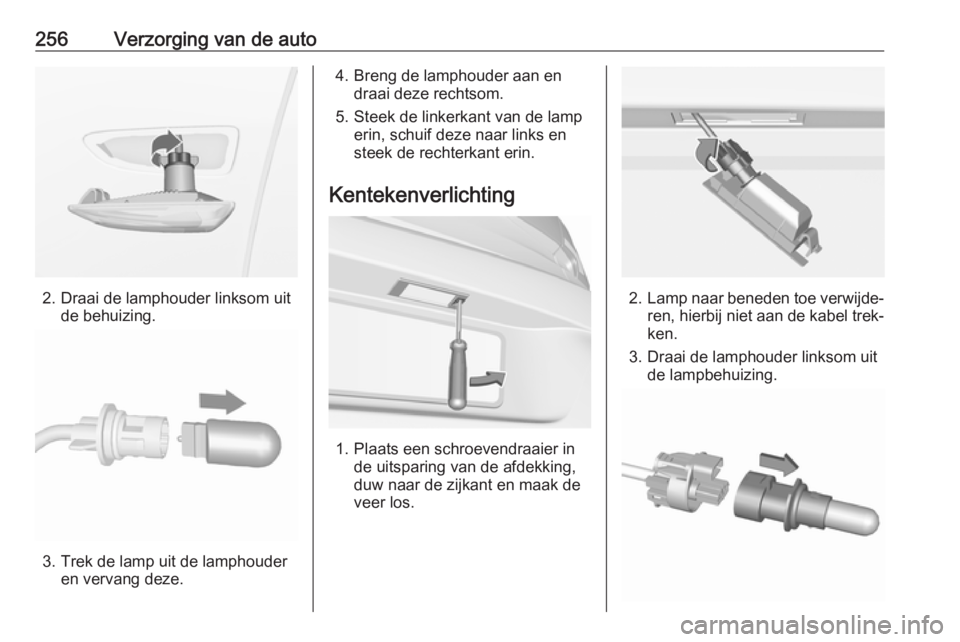

256Verzorging van de auto
2. Draai de lamphouder linksom uitde behuizing.
3. Trek de lamp uit de lamphouderen vervang deze.
4. Breng de lamphouder aan endraai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit de lampbehuizing.

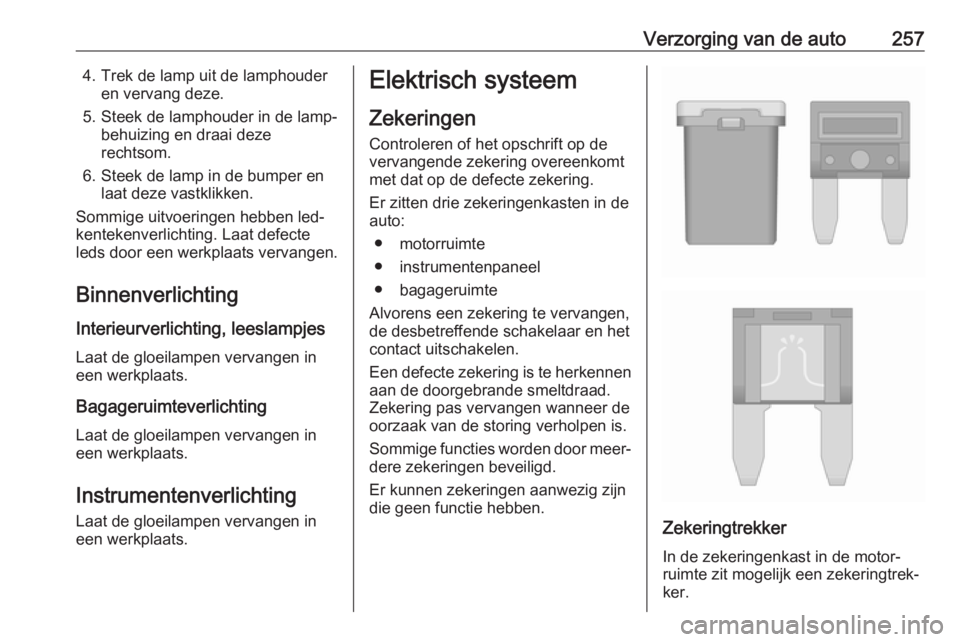

Verzorging van de auto2574. Trek de lamp uit de lamphouderen vervang deze.
5. Steek de lamphouder in de lamp‐ behuizing en draai deze
rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Sommige uitvoeringen hebben led-
kentekenverlichting. Laat defecte
leds door een werkplaats vervangen.
Binnenverlichting
Interieurverlichting, leeslampjes
Laat de gloeilampen vervangen in
een werkplaats.
Bagageruimteverlichting Laat de gloeilampen vervangen in
een werkplaats.
Instrumentenverlichting Laat de gloeilampen vervangen ineen werkplaats.Elektrisch systeem
Zekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
● motorruimte
● instrumentenpaneel
● bagageruimte
Alvorens een zekering te vervangen, de desbetreffende schakelaar en het
contact uitschakelen.
Een defecte zekering is te herkennen
aan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de oorzaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.

258Verzorging van de auto
Zekeringtrekker van bovenaf of van
opzij op de zekering steken en de
zekering lostrekken.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Maak het deksel los en verwijder het.
