OPEL ASTRA K 2019.5 Betriebsanleitung (in German)

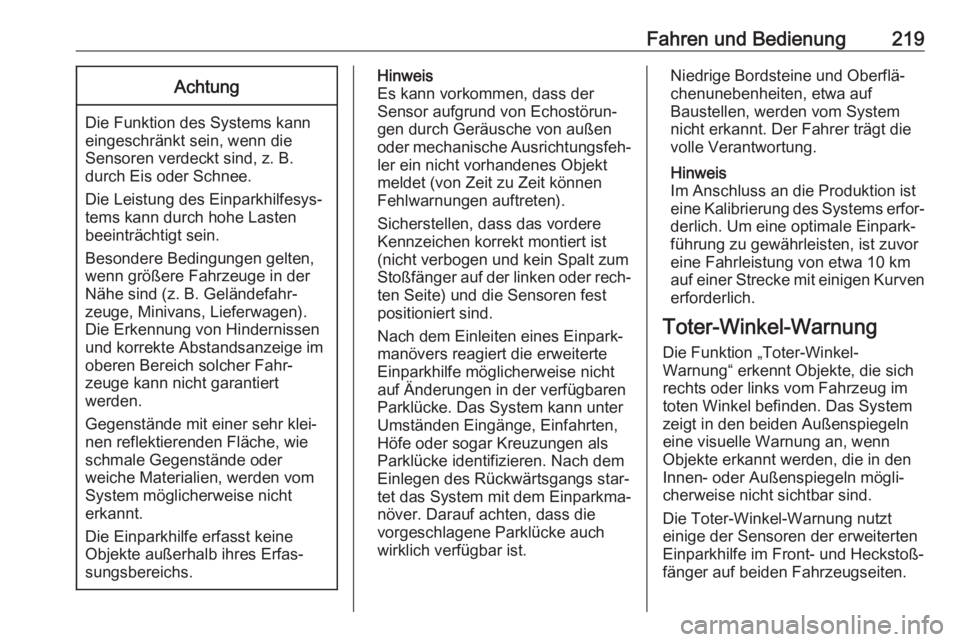

Fahren und Bedienung219Achtung
Die Funktion des Systems kanneingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.
Hinweis
Es kann vorkommen, dass der
Sensor aufgrund von Echostörun‐
gen durch Geräusche von außen
oder mechanische Ausrichtungsfeh‐
ler ein nicht vorhandenes Objekt
meldet (von Zeit zu Zeit können
Fehlwarnungen auftreten).
Sicherstellen, dass das vordere
Kennzeichen korrekt montiert ist
(nicht verbogen und kein Spalt zum
Stoßfänger auf der linken oder rech‐ ten Seite) und die Sensoren fest
positioniert sind.
Nach dem Einleiten eines Einpark‐
manövers reagiert die erweiterte
Einparkhilfe möglicherweise nicht
auf Änderungen in der verfügbaren
Parklücke. Das System kann unter
Umständen Eingänge, Einfahrten,
Höfe oder sogar Kreuzungen als
Parklücke identifizieren. Nach dem Einlegen des Rückwärtsgangs star‐
tet das System mit dem Einparkma‐
növer. Darauf achten, dass die
vorgeschlagene Parklücke auch
wirklich verfügbar ist.Niedrige Bordsteine und Oberflä‐
chenunebenheiten, etwa auf
Baustellen, werden vom System
nicht erkannt. Der Fahrer trägt die
volle Verantwortung.
Hinweis
Im Anschluss an die Produktion ist
eine Kalibrierung des Systems erfor‐ derlich. Um eine optimale Einpark‐
führung zu gewährleisten, ist zuvor
eine Fahrleistung von etwa 10 km
auf einer Strecke mit einigen Kurven
erforderlich.
Toter-Winkel-Warnung Die Funktion „Toter-Winkel-
Warnung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im
toten Winkel befinden. Das System
zeigt in den beiden Außenspiegeln
eine visuelle Warnung an, wenn
Objekte erkannt werden, die in den Innen- oder Außenspiegeln mögli‐
cherweise nicht sichtbar sind.
Die Toter-Winkel-Warnung nutzt
einige der Sensoren der erweiterten
Einparkhilfe im Front- und Heckstoß‐
fänger auf beiden Fahrzeugseiten.

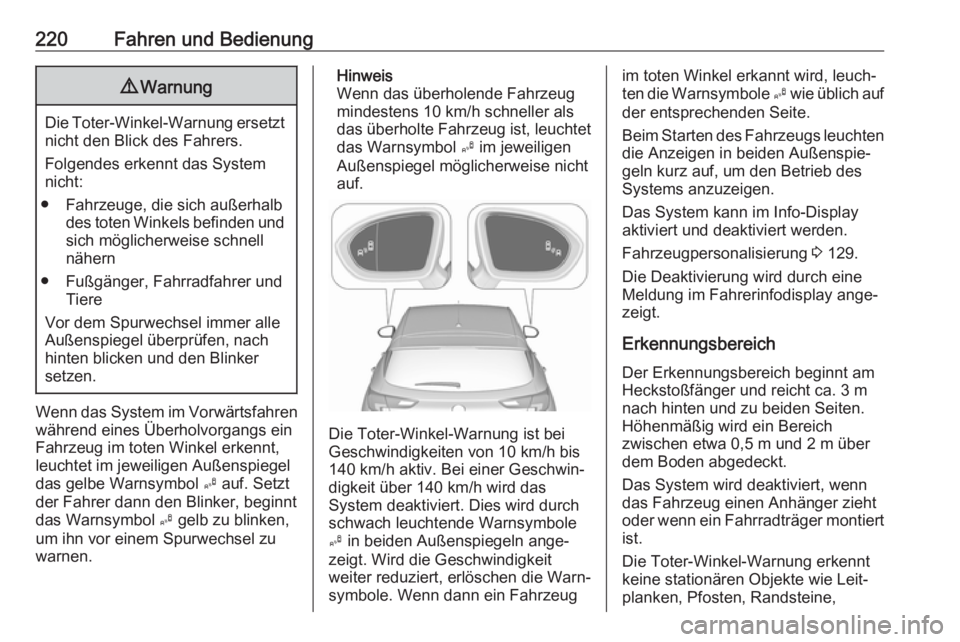

220Fahren und Bedienung9Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
● Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell
nähern
● Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker
setzen.
Wenn das System im Vorwärtsfahren während eines Überholvorgangs ein
Fahrzeug im toten Winkel erkennt,
leuchtet im jeweiligen Außenspiegel
das gelbe Warnsymbol B auf. Setzt
der Fahrer dann den Blinker, beginnt
das Warnsymbol B gelb zu blinken,
um ihn vor einem Spurwechsel zu
warnen.
Hinweis
Wenn das überholende Fahrzeug mindestens 10 km/h schneller als
das überholte Fahrzeug ist, leuchtet das Warnsymbol B im jeweiligen
Außenspiegel möglicherweise nicht auf.
Die Toter-Winkel-Warnung ist bei
Geschwindigkeiten von 10 km/h bis
140 km/h aktiv. Bei einer Geschwin‐
digkeit über 140 km/h wird das
System deaktiviert. Dies wird durch
schwach leuchtende Warnsymbole
B in beiden Außenspiegeln ange‐
zeigt. Wird die Geschwindigkeit
weiter reduziert, erlöschen die Warn‐
symbole. Wenn dann ein Fahrzeug
im toten Winkel erkannt wird, leuch‐ ten die Warnsymbole B wie üblich auf
der entsprechenden Seite.
Beim Starten des Fahrzeugs leuchten
die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Das System kann im Info-Display
aktiviert und deaktiviert werden.
Fahrzeugpersonalisierung 3 129.
Die Deaktivierung wird durch eine
Meldung im Fahrerinfodisplay ange‐
zeigt.
Erkennungsbereich Der Erkennungsbereich beginnt amHeckstoßfänger und reicht ca. 3 m
nach hinten und zu beiden Seiten.
Höhenmäßig wird ein Bereich
zwischen etwa 0,5 m und 2 m über
dem Boden abgedeckt.
Das System wird deaktiviert, wenn
das Fahrzeug einen Anhänger zieht
oder wenn ein Fahrradträger montiert
ist.
Die Toter-Winkel-Warnung erkennt
keine stationären Objekte wie Leit‐
planken, Pfosten, Randsteine,

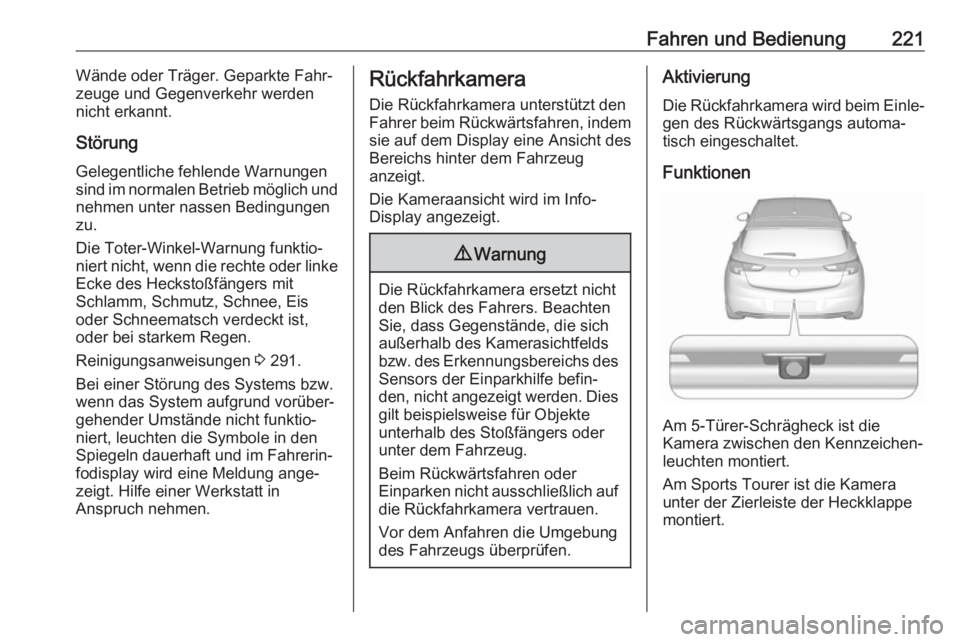

Fahren und Bedienung221Wände oder Träger. Geparkte Fahr‐
zeuge und Gegenverkehr werden
nicht erkannt.
Störung Gelegentliche fehlende Warnungen
sind im normalen Betrieb möglich und
nehmen unter nassen Bedingungen
zu.
Die Toter-Winkel-Warnung funktio‐
niert nicht, wenn die rechte oder linke
Ecke des Heckstoßfängers mit
Schlamm, Schmutz, Schnee, Eis
oder Schneematsch verdeckt ist,
oder bei starkem Regen.
Reinigungsanweisungen 3 291.
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, leuchten die Symbole in den
Spiegeln dauerhaft und im Fahrerin‐
fodisplay wird eine Meldung ange‐
zeigt. Hilfe einer Werkstatt in
Anspruch nehmen.Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug
anzeigt.
Die Kameraansicht wird im Info-
Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der Einparkhilfe befin‐
den, nicht angezeigt werden. Dies gilt beispielsweise für Objekte
unterhalb des Stoßfängers oder
unter dem Fahrzeug.
Beim Rückwärtsfahren oder
Einparken nicht ausschließlich auf
die Rückfahrkamera vertrauen.
Vor dem Anfahren die Umgebung
des Fahrzeugs überprüfen.
Aktivierung
Die Rückfahrkamera wird beim Einle‐ gen des Rückwärtsgangs automa‐tisch eingeschaltet.
Funktionen
Am 5-Türer-Schrägheck ist die
Kamera zwischen den Kennzeichen‐
leuchten montiert.
Am Sports Tourer ist die Kamera
unter der Zierleiste der Heckklappe
montiert.

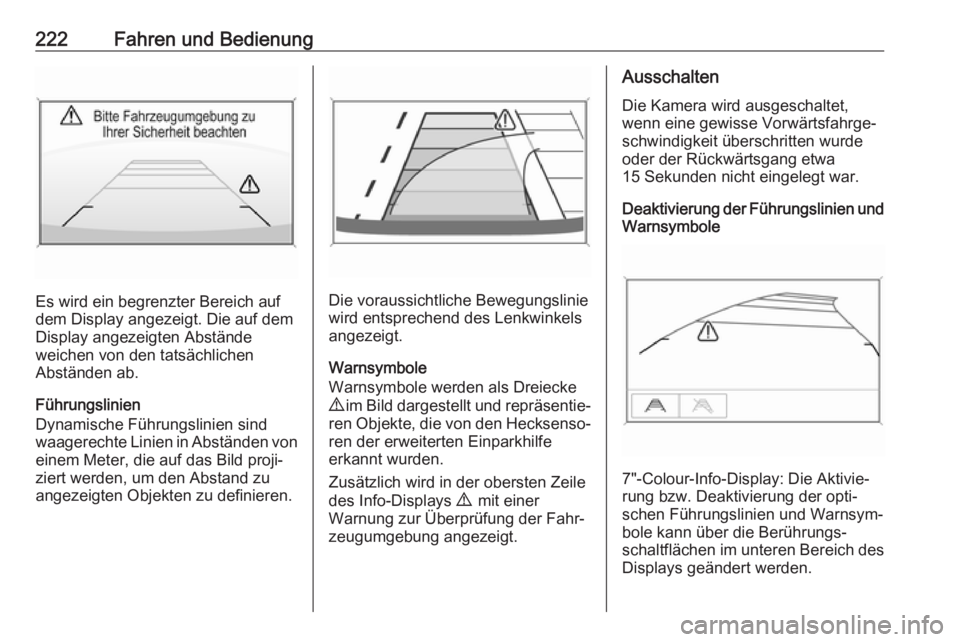

222Fahren und Bedienung
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände
weichen von den tatsächlichen
Abständen ab.
Führungslinien
Dynamische Führungslinien sind
waagerechte Linien in Abständen von einem Meter, die auf das Bild proji‐
ziert werden, um den Abstand zu
angezeigten Objekten zu definieren.Die voraussichtliche Bewegungslinie wird entsprechend des Lenkwinkels
angezeigt.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐ ren der erweiterten Einparkhilfe
erkannt wurden.
Zusätzlich wird in der obersten Zeile
des Info-Displays 9 mit einer
Warnung zur Überprüfung der Fahr‐
zeugumgebung angezeigt.
Ausschalten
Die Kamera wird ausgeschaltet,
wenn eine gewisse Vorwärtsfahrge‐
schwindigkeit überschritten wurde
oder der Rückwärtsgang etwa
15 Sekunden nicht eingelegt war.
Deaktivierung der Führungslinien und
Warnsymbole
7"-Colour-Info-Display: Die Aktivie‐
rung bzw. Deaktivierung der opti‐
schen Führungslinien und Warnsym‐
bole kann über die Berührungs‐
schaltflächen im unteren Bereich des
Displays geändert werden.

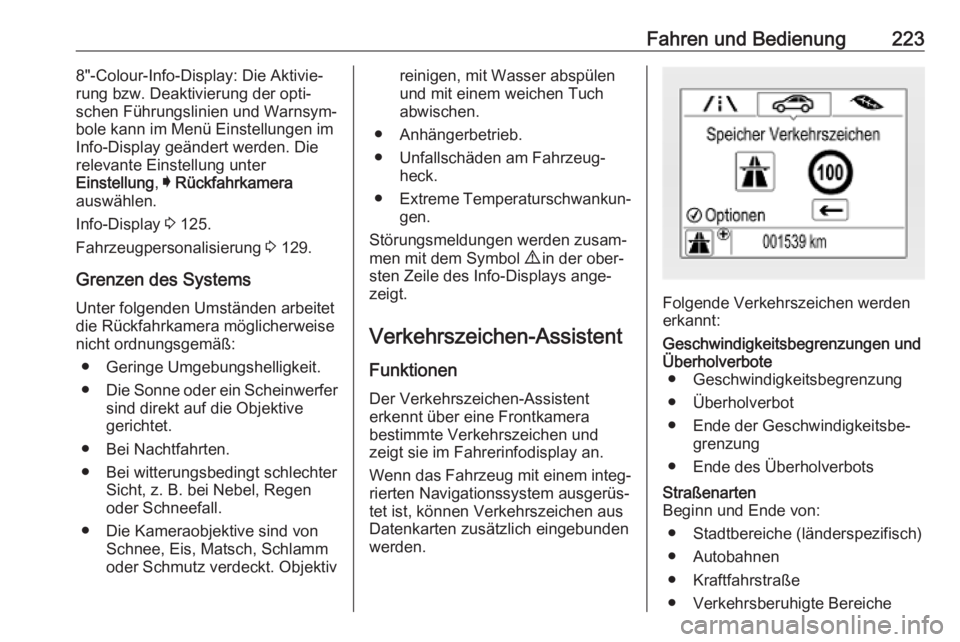

Fahren und Bedienung2238"-Colour-Info-Display: Die Aktivie‐
rung bzw. Deaktivierung der opti‐
schen Führungslinien und Warnsym‐
bole kann im Menü Einstellungen im
Info-Display geändert werden. Die
relevante Einstellung unter
Einstellung , I Rückfahrkamera
auswählen.
Info-Display 3 125.
Fahrzeugpersonalisierung 3 129.
Grenzen des Systems
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwerfer
sind direkt auf die Objektive
gerichtet.
● Bei Nachtfahrten.
● Bei witterungsbedingt schlechter Sicht, z. B. bei Nebel, Regen
oder Schneefall.
● Die Kameraobjektive sind von Schnee, Eis, Matsch, Schlamm
oder Schmutz verdeckt. Objektivreinigen, mit Wasser abspülen
und mit einem weichen Tuch
abwischen.
● Anhängerbetrieb.
● Unfallschäden am Fahrzeug‐ heck.
● Extreme Temperaturschwankun‐
gen.
Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Verkehrszeichen-Assistent
Funktionen Der Verkehrszeichen-Assistent
erkennt über eine Frontkamera
bestimmte Verkehrszeichen und
zeigt sie im Fahrerinfodisplay an.
Wenn das Fahrzeug mit einem integ‐
rierten Navigationssystem ausgerüs‐
tet ist, können Verkehrszeichen aus
Datenkarten zusätzlich eingebunden
werden.
Folgende Verkehrszeichen werden
erkannt:
Geschwindigkeitsbegrenzungen und
Überholverbote ● Geschwindigkeitsbegrenzung
● Überholverbot
● Ende der Geschwindigkeitsbe‐ grenzung
● Ende des ÜberholverbotsStraßenarten
Beginn und Ende von:
● Stadtbereiche (länderspezifisch)
● Autobahnen
● Kraftfahrstraße
● Verkehrsberuhigte Bereiche

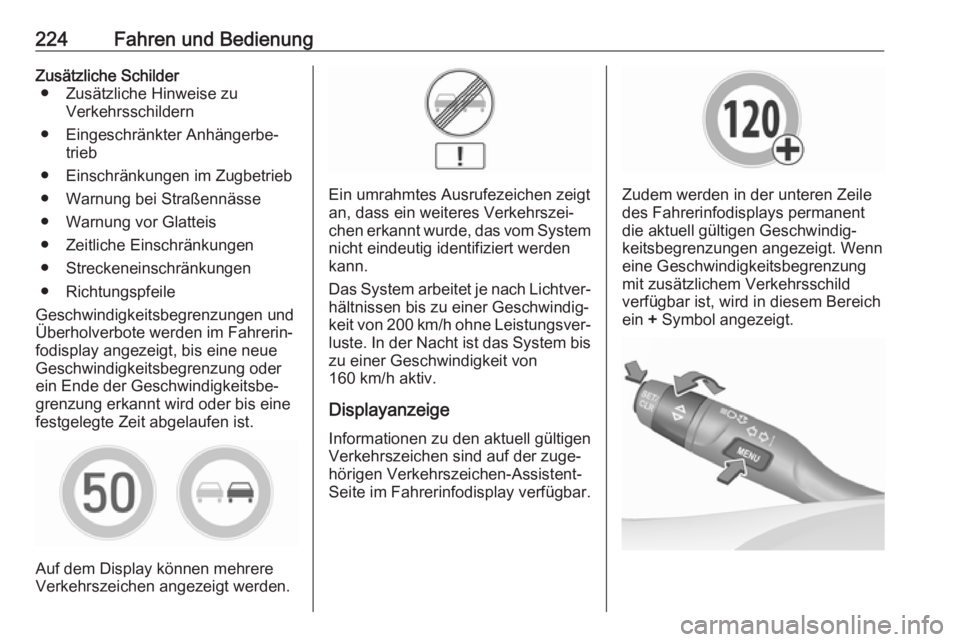

224Fahren und BedienungZusätzliche Schilder● Zusätzliche Hinweise zu Verkehrsschildern
● Eingeschränkter Anhängerbe‐ trieb
● Einschränkungen im Zugbetrieb ● Warnung bei Straßennässe
● Warnung vor Glatteis
● Zeitliche Einschränkungen
● Streckeneinschränkungen
● Richtungspfeile
Geschwindigkeitsbegrenzungen und
Überholverbote werden im Fahrerin‐
fodisplay angezeigt, bis eine neue
Geschwindigkeitsbegrenzung oder
ein Ende der Geschwindigkeitsbe‐
grenzung erkannt wird oder bis eine
festgelegte Zeit abgelaufen ist.
Auf dem Display können mehrere
Verkehrszeichen angezeigt werden.
Ein umrahmtes Ausrufezeichen zeigt
an, dass ein weiteres Verkehrszei‐
chen erkannt wurde, das vom System
nicht eindeutig identifiziert werden
kann.
Das System arbeitet je nach Lichtver‐
hältnissen bis zu einer Geschwindig‐
keit von 200 km/h ohne Leistungsver‐ luste. In der Nacht ist das System bis
zu einer Geschwindigkeit von
160 km/h aktiv.
Displayanzeige
Informationen zu den aktuell gültigen Verkehrszeichen sind auf der zuge‐
hörigen Verkehrszeichen-Assistent-
Seite im Fahrerinfodisplay verfügbar.Zudem werden in der unteren Zeile
des Fahrerinfodisplays permanent
die aktuell gültigen Geschwindig‐
keitsbegrenzungen angezeigt. Wenn
eine Geschwindigkeitsbegrenzung
mit zusätzlichem Verkehrsschild
verfügbar ist, wird in diesem Bereich ein + Symbol angezeigt.

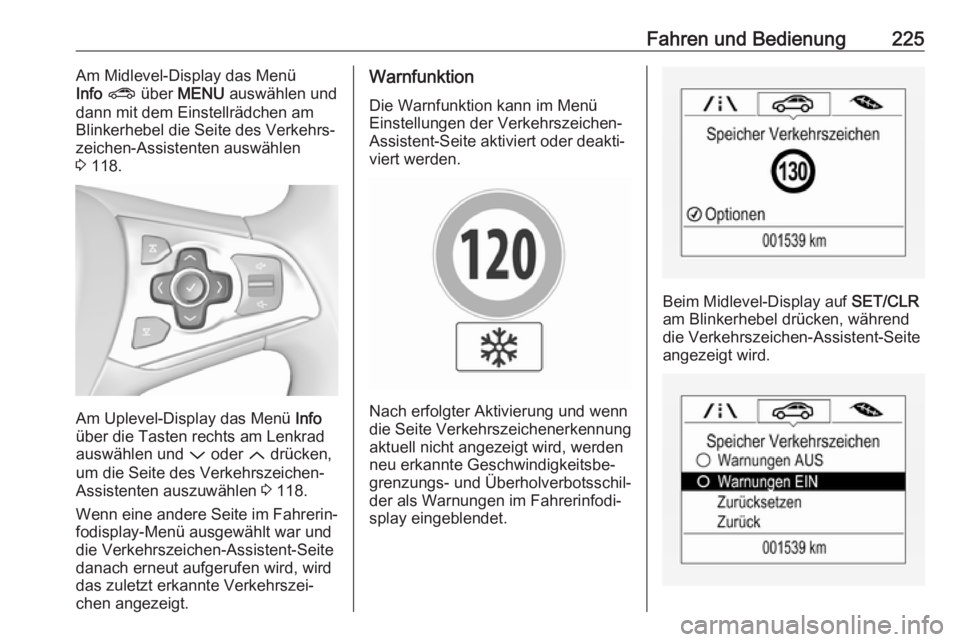

Fahren und Bedienung225Am Midlevel-Display das Menü
Info ? über MENU auswählen und
dann mit dem Einstellrädchen am
Blinkerhebel die Seite des Verkehrs‐
zeichen-Assistenten auswählen
3 118.
Am Uplevel-Display das Menü Info
über die Tasten rechts am Lenkrad
auswählen und P oder Q drücken,
um die Seite des Verkehrszeichen-
Assistenten auszuwählen 3 118.
Wenn eine andere Seite im Fahrerin‐
fodisplay-Menü ausgewählt war und
die Verkehrszeichen-Assistent-Seite
danach erneut aufgerufen wird, wird
das zuletzt erkannte Verkehrszei‐
chen angezeigt.

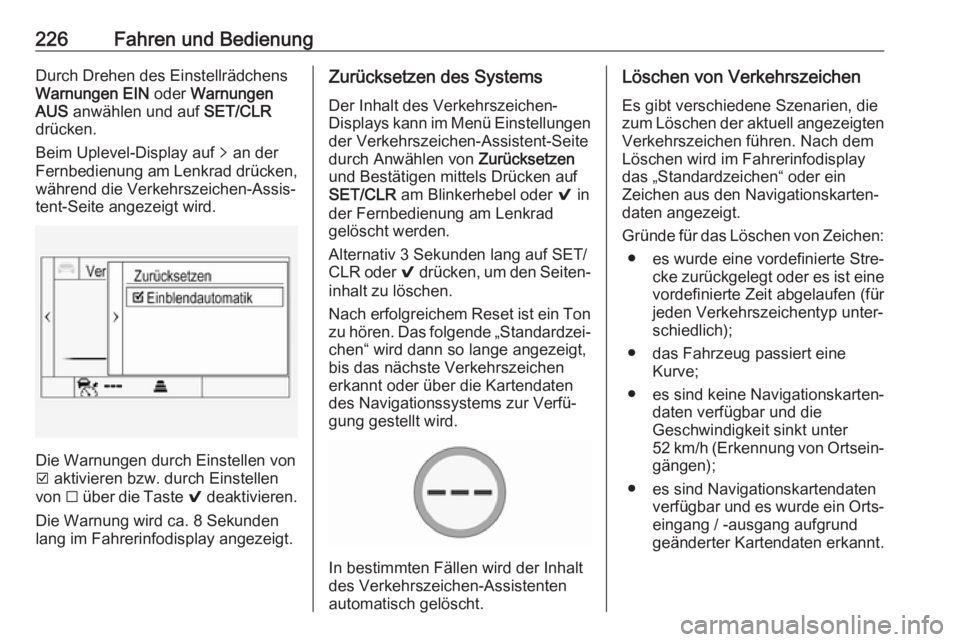

Warnfunktion
Die Warnfunktion kann im Menü
Einstellungen der Verkehrszeichen-
Assistent-Seite aktiviert oder deakti‐
viert werden.
Nach erfolgter Aktivierung und wenn
die Seite Verkehrszeichenerkennung
aktuell nicht angezeigt wird, werden
neu erkannte Geschwindigkeitsbe‐
grenzungs- und Überholverbotsschil‐
der als Warnungen im Fahrerinfodi‐
splay eingeblendet.
Beim Midlevel-Display auf SET/CLR
am Blinkerhebel drücken, während
die Verkehrszeichen-Assistent-Seite
angezeigt wird.

226Fahren und BedienungDurch Drehen des Einstellrädchens
Warnungen EIN oder Warnungen
AUS anwählen und auf SET/CLR
drücken.
Beim Uplevel-Display auf q an der
Fernbedienung am Lenkrad drücken, während die Verkehrszeichen-Assis‐
tent-Seite angezeigt wird.
Die Warnungen durch Einstellen von
J aktivieren bzw. durch Einstellen
von I über die Taste 9 deaktivieren.
Die Warnung wird ca. 8 Sekunden
lang im Fahrerinfodisplay angezeigt.
Zurücksetzen des Systems
Der Inhalt des Verkehrszeichen-
Displays kann im Menü Einstellungen der Verkehrszeichen-Assistent-Seite
durch Anwählen von Zurücksetzen
und Bestätigen mittels Drücken auf SET/CLR am Blinkerhebel oder 9 in
der Fernbedienung am Lenkrad gelöscht werden.
Alternativ 3 Sekunden lang auf SET/
CLR oder 9 drücken, um den Seiten‐
inhalt zu löschen.
Nach erfolgreichem Reset ist ein Ton zu hören. Das folgende „Standardzei‐
chen“ wird dann so lange angezeigt,
bis das nächste Verkehrszeichen erkannt oder über die Kartendaten
des Navigationssystems zur Verfü‐
gung gestellt wird.
In bestimmten Fällen wird der Inhalt
des Verkehrszeichen-Assistenten
automatisch gelöscht.
Löschen von Verkehrszeichen
Es gibt verschiedene Szenarien, die
zum Löschen der aktuell angezeigten
Verkehrszeichen führen. Nach dem
Löschen wird im Fahrerinfodisplay
das „Standardzeichen“ oder ein
Zeichen aus den Navigationskarten‐
daten angezeigt.
Gründe für das Löschen von Zeichen: ● es wurde eine vordefinierte Stre‐ cke zurückgelegt oder es ist eine
vordefinierte Zeit abgelaufen (für jeden Verkehrszeichentyp unter‐
schiedlich);
● das Fahrzeug passiert eine Kurve;
● es sind keine Navigationskarten‐ daten verfügbar und die
Geschwindigkeit sinkt unter
52 km/h (Erkennung von Ortsein‐ gängen);
● es sind Navigationskartendaten verfügbar und es wurde ein Orts‐
eingang / -ausgang aufgrund
geänderter Kartendaten erkannt.

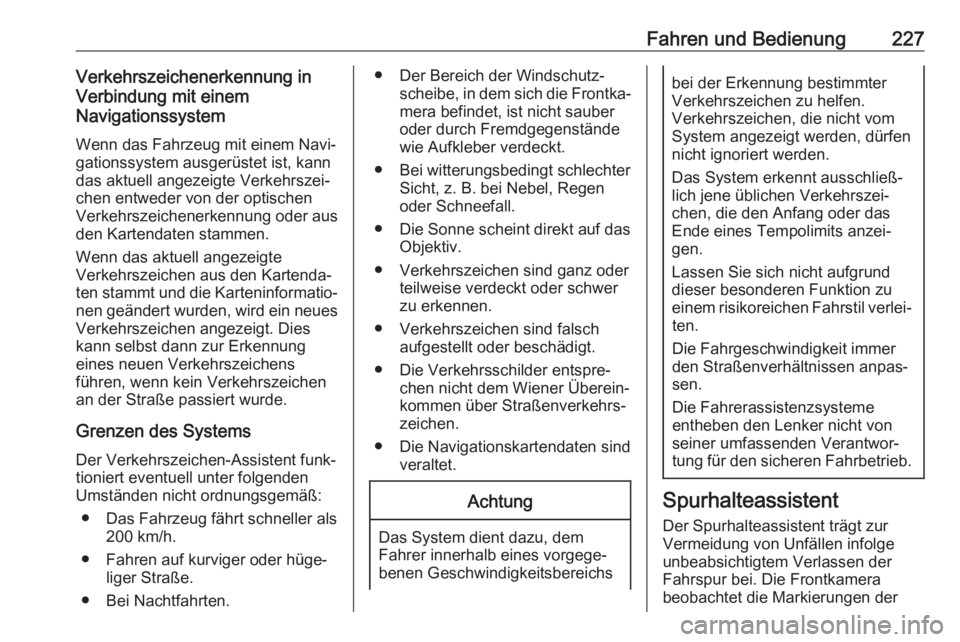

Fahren und Bedienung227Verkehrszeichenerkennung in
Verbindung mit einem
Navigationssystem
Wenn das Fahrzeug mit einem Navi‐
gationssystem ausgerüstet ist, kann
das aktuell angezeigte Verkehrszei‐
chen entweder von der optischen
Verkehrszeichenerkennung oder aus
den Kartendaten stammen.
Wenn das aktuell angezeigte
Verkehrszeichen aus den Kartenda‐
ten stammt und die Karteninformatio‐
nen geändert wurden, wird ein neues Verkehrszeichen angezeigt. Dies
kann selbst dann zur Erkennung
eines neuen Verkehrszeichens
führen, wenn kein Verkehrszeichen
an der Straße passiert wurde.
Grenzen des Systems
Der Verkehrszeichen-Assistent funk‐
tioniert eventuell unter folgenden
Umständen nicht ordnungsgemäß:
● Das Fahrzeug fährt schneller als 200 km/h.
● Fahren auf kurviger oder hüge‐ liger Straße.
● Bei Nachtfahrten.● Der Bereich der Windschutz‐ scheibe, in dem sich die Frontka‐
mera befindet, ist nicht sauber
oder durch Fremdgegenstände
wie Aufkleber verdeckt.
● Bei witterungsbedingt schlechter Sicht, z. B. bei Nebel, Regen
oder Schneefall.
● Die Sonne scheint direkt auf das Objektiv.
● Verkehrszeichen sind ganz oder teilweise verdeckt oder schwerzu erkennen.
● Verkehrszeichen sind falsch aufgestellt oder beschädigt.
● Die Verkehrsschilder entspre‐ chen nicht dem Wiener Überein‐
kommen über Straßenverkehrs‐
zeichen.
● Die Navigationskartendaten sind veraltet.Achtung
Das System dient dazu, dem
Fahrer innerhalb eines vorgege‐
benen Geschwindigkeitsbereichs
bei der Erkennung bestimmter
Verkehrszeichen zu helfen.
Verkehrszeichen, die nicht vom
System angezeigt werden, dürfen
nicht ignoriert werden.
Das System erkennt ausschließ‐
lich jene üblichen Verkehrszei‐
chen, die den Anfang oder das
Ende eines Tempolimits anzei‐
gen.
Lassen Sie sich nicht aufgrund
dieser besonderen Funktion zu
einem risikoreichen Fahrstil verlei‐ ten.
Die Fahrgeschwindigkeit immer
den Straßenverhältnissen anpas‐
sen.
Die Fahrerassistenzsysteme
entheben den Lenker nicht von seiner umfassenden Verantwor‐
tung für den sicheren Fahrbetrieb.
Spurhalteassistent
Der Spurhalteassistent trägt zur
Vermeidung von Unfällen infolge
unbeabsichtigtem Verlassen der
Fahrspur bei. Die Frontkamera
beobachtet die Markierungen der

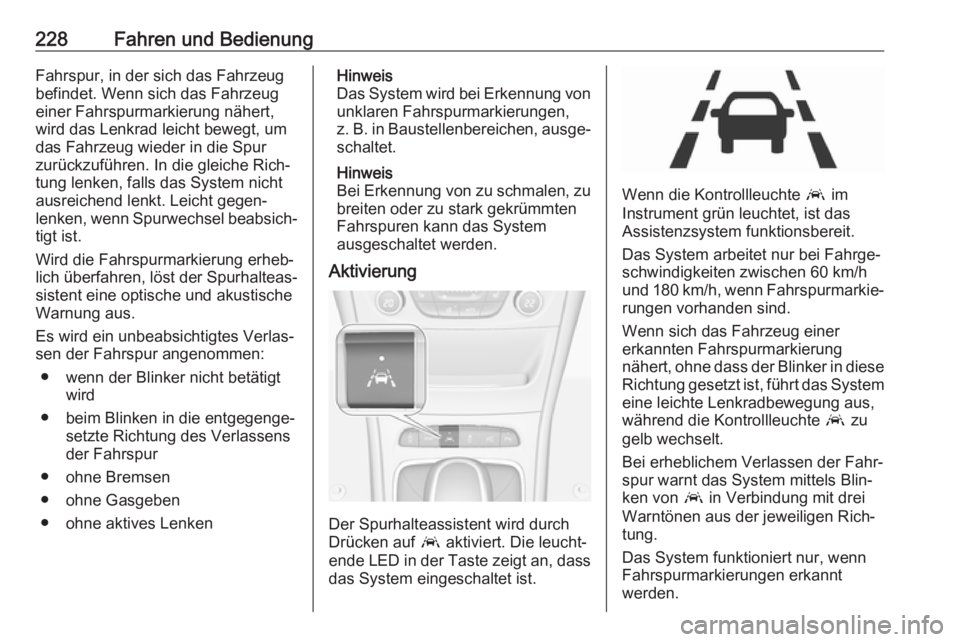

228Fahren und BedienungFahrspur, in der sich das Fahrzeug
befindet. Wenn sich das Fahrzeug
einer Fahrspurmarkierung nähert,
wird das Lenkrad leicht bewegt, um das Fahrzeug wieder in die Spur
zurückzuführen. In die gleiche Rich‐
tung lenken, falls das System nicht
ausreichend lenkt. Leicht gegen‐
lenken, wenn Spurwechsel beabsich‐ tigt ist.
Wird die Fahrspurmarkierung erheb‐
lich überfahren, löst der Spurhalteas‐
sistent eine optische und akustische Warnung aus.
Es wird ein unbeabsichtigtes Verlas‐
sen der Fahrspur angenommen:
● wenn der Blinker nicht betätigt wird
● beim Blinken in die entgegenge‐ setzte Richtung des Verlassens
der Fahrspur
● ohne Bremsen
● ohne Gasgeben
● ohne aktives LenkenHinweis
Das System wird bei Erkennung von unklaren Fahrspurmarkierungen,
z. B. in Baustellenbereichen, ausge‐ schaltet.
Hinweis
Bei Erkennung von zu schmalen, zu
breiten oder zu stark gekrümmten
Fahrspuren kann das System
ausgeschaltet werden.
Aktivierung
Der Spurhalteassistent wird durch
Drücken auf a aktiviert. Die leucht‐
ende LED in der Taste zeigt an, dass
das System eingeschaltet ist.
Wenn die Kontrollleuchte a im
Instrument grün leuchtet, ist das
Assistenzsystem funktionsbereit.
Das System arbeitet nur bei Fahrge‐
schwindigkeiten zwischen 60 km/h
und 180 km/h, wenn Fahrspurmarkie‐ rungen vorhanden sind.
Wenn sich das Fahrzeug einer
erkannten Fahrspurmarkierung
nähert, ohne dass der Blinker in diese
Richtung gesetzt ist, führt das System
eine leichte Lenkradbewegung aus,
während die Kontrollleuchte a zu
gelb wechselt.
Bei erheblichem Verlassen der Fahr‐
spur warnt das System mittels Blin‐
ken von a in Verbindung mit drei
Warntönen aus der jeweiligen Rich‐
tung.
Das System funktioniert nur, wenn
Fahrspurmarkierungen erkannt
werden.
