Fahrzeugwartung259durch Drehen aus der Leuchten‐
einheit entfernen. Das Leuchtmit‐
tel in der Lampenfassung erset‐
zen.
8. Leuchteneinheit in die Heck‐ klappe einsetzen und die Siche‐
rungsmutter von der Innenseite
aus festziehen. Abdeckung
anbringen.
Je nach Version sind die Rückleuch‐ ten als LED-Leuchten ausgeführt.
LED-Leuchten im Störungsfall in
einer Werkstatt ersetzen lassen.Seitliche Blinkleuchten

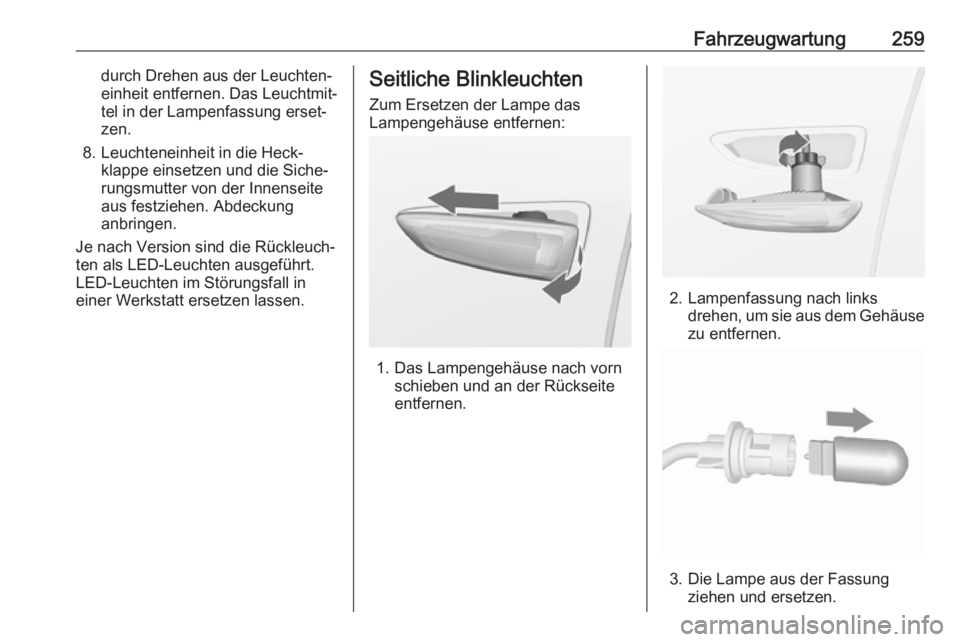

Zum Ersetzen der Lampe das
Lampengehäuse entfernen:
1. Das Lampengehäuse nach vorn schieben und an der Rückseite
entfernen.
2. Lampenfassung nach links drehen, um sie aus dem Gehäuse
zu entfernen.
3. Die Lampe aus der Fassung ziehen und ersetzen.

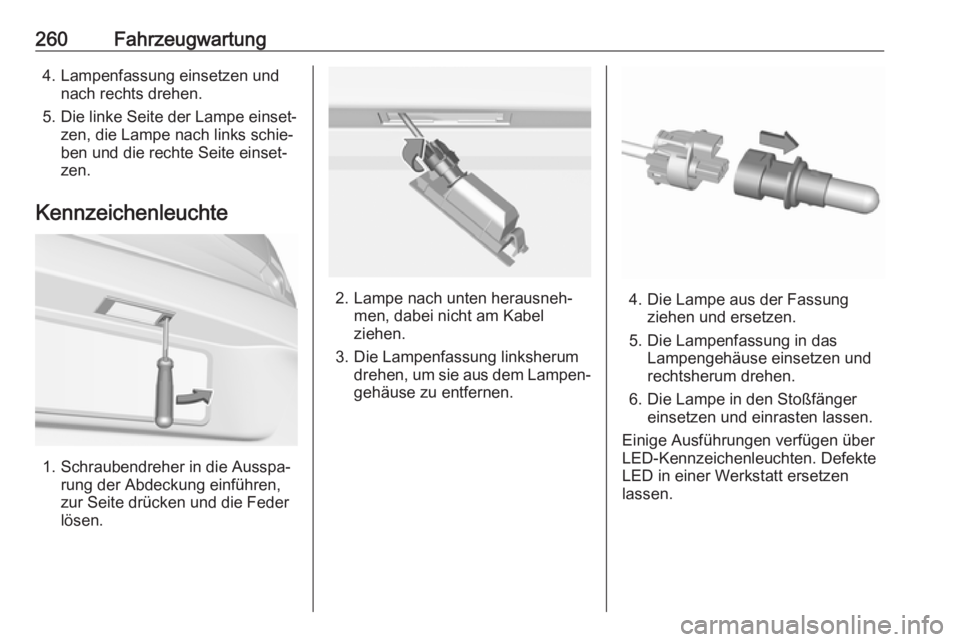

260Fahrzeugwartung4. Lampenfassung einsetzen undnach rechts drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte
1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen.
2. Lampe nach unten herausneh‐ men, dabei nicht am Kabel
ziehen.
3. Die Lampenfassung linksherum drehen, um sie aus dem Lampen‐
gehäuse zu entfernen.4. Die Lampe aus der Fassung ziehen und ersetzen.
5. Die Lampenfassung in das Lampengehäuse einsetzen und
rechtsherum drehen.
6. Die Lampe in den Stoßfänger einsetzen und einrasten lassen.
Einige Ausführungen verfügen über
LED-Kennzeichenleuchten. Defekte
LED in einer Werkstatt ersetzen
lassen.

Fahrzeugwartung261Innenleuchten
Die folgenden Leuchtmittel von einer
Werkstatt ersetzen lassen:
● Innenleuchte, Leseleuchten
● Laderaumleuchte
● InstrumententafelbeleuchtungElektrische Anlage
Sicherungen
Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.

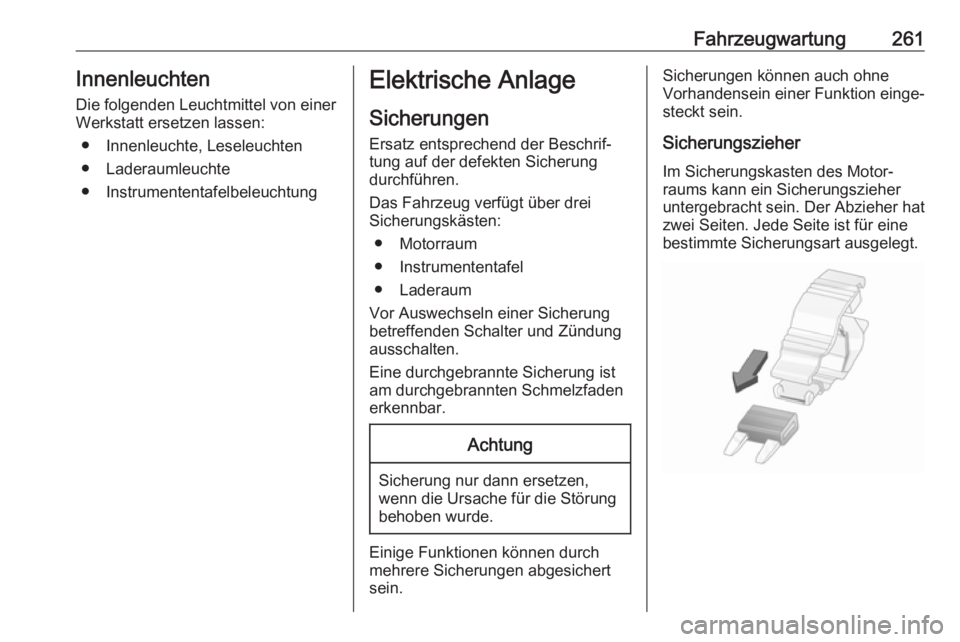

Das Fahrzeug verfügt über drei
Sicherungskästen:
● Motorraum
● Instrumententafel
● Laderaum
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.
Eine durchgebrannte Sicherung ist
am durchgebrannten Schmelzfaden
erkennbar.Achtung
Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.

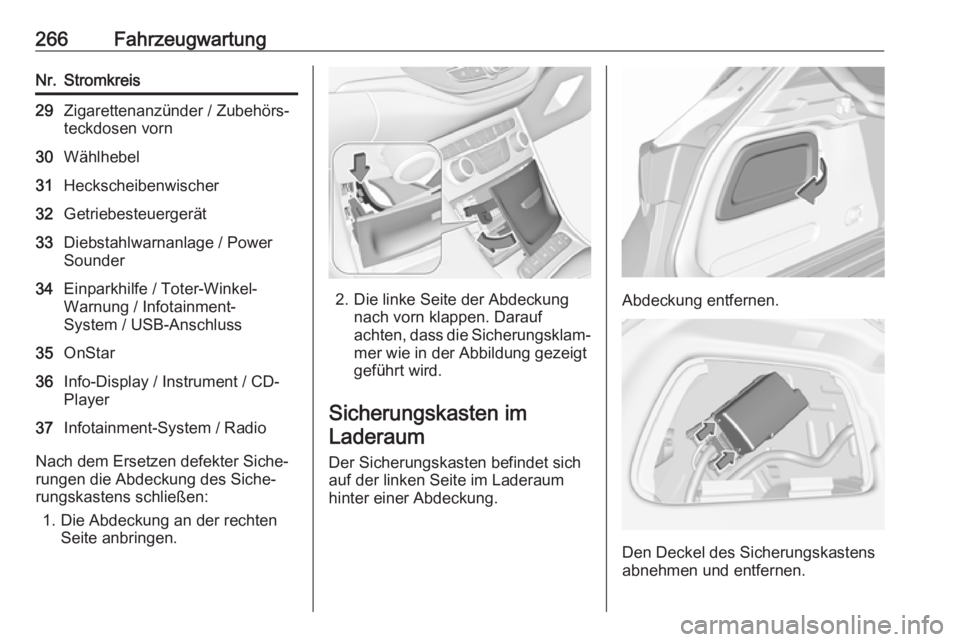

Sicherungszieher Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher
untergebracht sein. Der Abzieher hat
zwei Seiten. Jede Seite ist für eine
bestimmte Sicherungsart ausgelegt.

262Fahrzeugwartung
Die Sicherung mit dem Sicherungs‐
abzieher greifen und herausziehen.
Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des
Motorraums.
Die Abdeckung lösen und abnehmen.

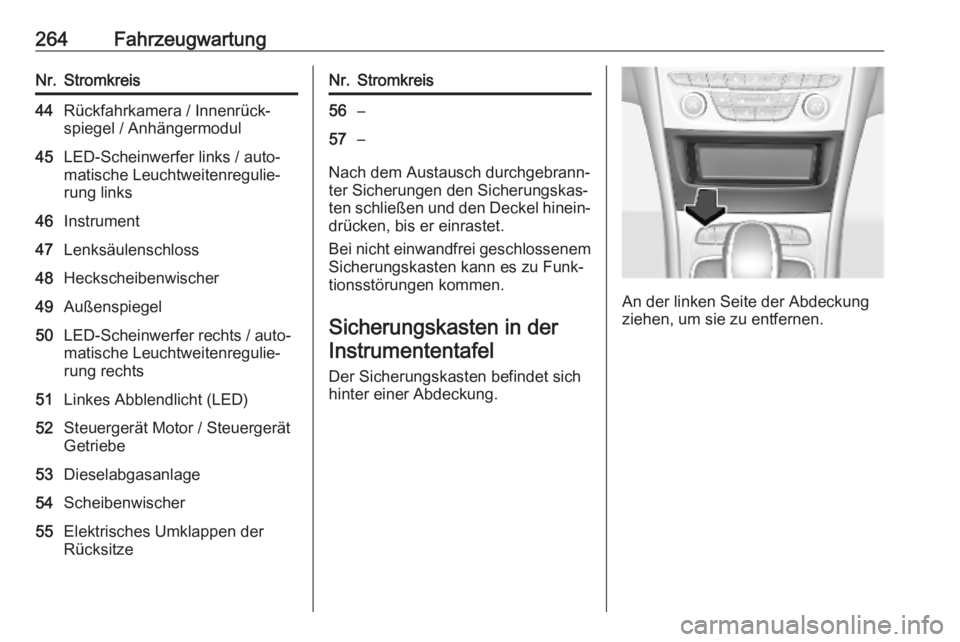

Fahrzeugwartung263Nr.Stromkreis1Anlasser2Anlasser3Abgassensor4Motorsteuergerät5Motorfunktionen / Aeroshutter6Getriebesteuergerät7Auffahrwarnung / adaptiver
Geschwindigkeitsregler8Motorsteuergerät9Klimatisierungssystem10Dieselabgasanlage11Heckklappenverriegelungs‐
system / Getriebe12Lendenmassagefunktion13Nachlaufpumpe14Dieselabgasanlage15Abgassensor16KraftstoffeinspritzungNr.Stromkreis17Kraftstoffeinspritzung18Dieselabgasanlage19Dieselabgasanlage20–21–22ABS23Waschanlage für Windschutz‐
scheibe und Heckscheibe24Scheinwerferwaschanlage25Heizung Diesel-Kraftstoff26Getriebesteuergerät27Modul für sensorgesteuerte
Heckklappe28–29Heckscheibenheizung30Spiegelenteisung31DiebstahlwarnanlageNr.Stromkreis32Gleichspannungswandler / LED-
Display / elektrische Heizung /
Klimatisierung / Glühkerzens‐
teuergerät33Hupe Diebstahlwarnanlage34Hupe35Zubehörsteckdose Laderaum36Rechtes Fernlicht (Halogen) /
rechtes Abblendlicht (LED)37Fernlicht links (Halogen)38LED-Scheinwerfer / automati‐
sche Leuchtweitenregulierung39Nebelscheinwerfer40Central Gateway Module41Wasser-im-Kraftstoff-Sensor /
Wasserpumpe42Manuelle Leuchtweitenregulie‐
rung43Kraftstoffpumpe

264FahrzeugwartungNr.Stromkreis44Rückfahrkamera / Innenrück‐
spiegel / Anhängermodul45LED-Scheinwerfer links / auto‐
matische Leuchtweitenregulie‐
rung links46Instrument47Lenksäulenschloss48Heckscheibenwischer49Außenspiegel50LED-Scheinwerfer rechts / auto‐ matische Leuchtweitenregulie‐
rung rechts51Linkes Abblendlicht (LED)52Steuergerät Motor / Steuergerät
Getriebe53Dieselabgasanlage54Scheibenwischer55Elektrisches Umklappen der
RücksitzeNr.Stromkreis56–57–
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.

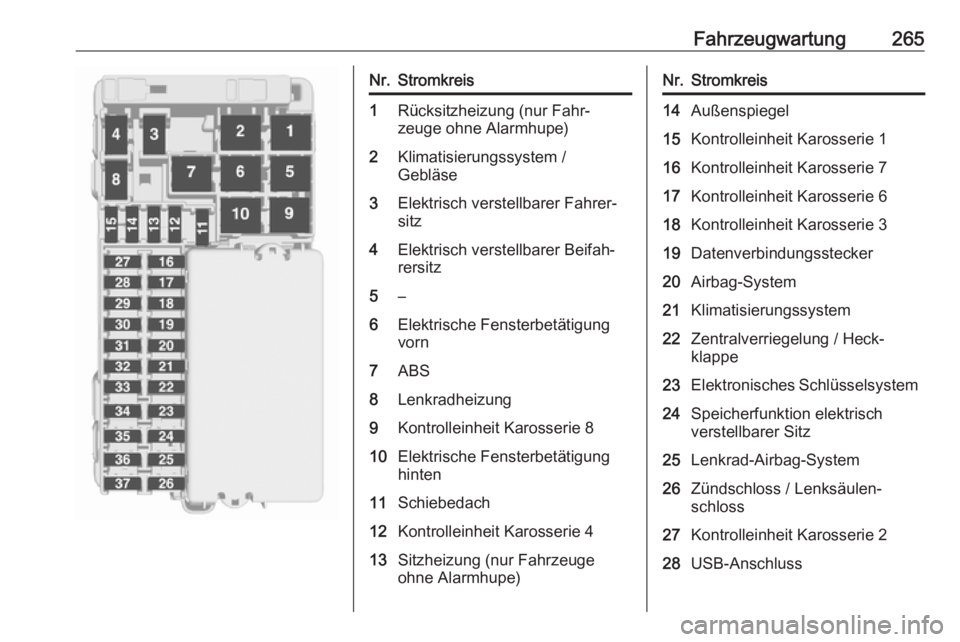

Sicherungskasten in derInstrumententafel
Der Sicherungskasten befindet sich
hinter einer Abdeckung.
An der linken Seite der Abdeckung
ziehen, um sie zu entfernen.

Fahrzeugwartung265Nr.Stromkreis1Rücksitzheizung (nur Fahr‐
zeuge ohne Alarmhupe)2Klimatisierungssystem /
Gebläse3Elektrisch verstellbarer Fahrer‐
sitz4Elektrisch verstellbarer Beifah‐
rersitz5–6Elektrische Fensterbetätigung
vorn7ABS8Lenkradheizung9Kontrolleinheit Karosserie 810Elektrische Fensterbetätigung
hinten11Schiebedach12Kontrolleinheit Karosserie 413Sitzheizung (nur Fahrzeuge
ohne Alarmhupe)Nr.Stromkreis14Außenspiegel15Kontrolleinheit Karosserie 116Kontrolleinheit Karosserie 717Kontrolleinheit Karosserie 618Kontrolleinheit Karosserie 319Datenverbindungsstecker20Airbag-System21Klimatisierungssystem22Zentralverriegelung / Heck‐
klappe23Elektronisches Schlüsselsystem24Speicherfunktion elektrisch
verstellbarer Sitz25Lenkrad-Airbag-System26Zündschloss / Lenksäulen‐
schloss27Kontrolleinheit Karosserie 228USB-Anschluss

266FahrzeugwartungNr.Stromkreis29Zigarettenanzünder / Zubehörs‐
teckdosen vorn30Wählhebel31Heckscheibenwischer32Getriebesteuergerät33Diebstahlwarnanlage / Power
Sounder34Einparkhilfe / Toter-Winkel-
Warnung / Infotainment-
System / USB-Anschluss35OnStar36Info-Display / Instrument / CD-
Player37Infotainment-System / Radio
Nach dem Ersetzen defekter Siche‐
rungen die Abdeckung des Siche‐
rungskastens schließen:
1. Die Abdeckung an der rechten Seite anbringen.
2. Die linke Seite der Abdeckungnach vorn klappen. Darauf
achten, dass die Sicherungsklam‐
mer wie in der Abbildung gezeigt
geführt wird.
Sicherungskasten im Laderaum
Der Sicherungskasten befindet sich auf der linken Seite im Laderaum hinter einer Abdeckung.Abdeckung entfernen.
Den Deckel des Sicherungskastens
abnehmen und entfernen.

Fahrzeugwartung267Nr.Stromkreis1–2–3Anhängermodul4–5–6–7–8–9–10Service11–12Vordersitzheizung (in Fahr‐
zeugen mit Alarmhupe)13Rücksitzheizung (in Fahrzeugen
mit Alarmhupe)14Zündung15Sitzbelüftung16AnhängeranschlussNr.Stromkreis17Anhängeranschluss18–19–20–21–22–
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Zusätzliche Sicherungen befinden
sich in der Nähe der Fahrzeug‐
batterie.

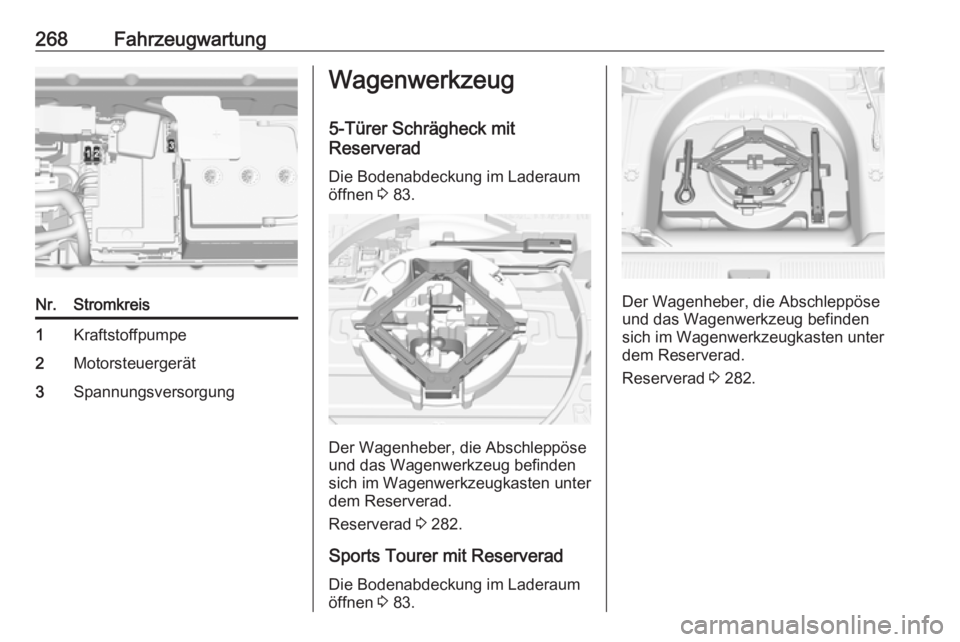

268FahrzeugwartungNr.Stromkreis1Kraftstoffpumpe2Motorsteuergerät3SpannungsversorgungWagenwerkzeug
5-Türer Schrägheck mit
Reserverad
Die Bodenabdeckung im Laderaum
öffnen 3 83.
Der Wagenheber, die Abschleppöse
und das Wagenwerkzeug befinden
sich im Wagenwerkzeugkasten unter
dem Reserverad.
Reserverad 3 282.
Sports Tourer mit Reserverad Die Bodenabdeckung im Laderaum
öffnen 3 83.
Der Wagenheber, die Abschleppöse
und das Wagenwerkzeug befinden
sich im Wagenwerkzeugkasten unter
dem Reserverad.
Reserverad 3 282.
