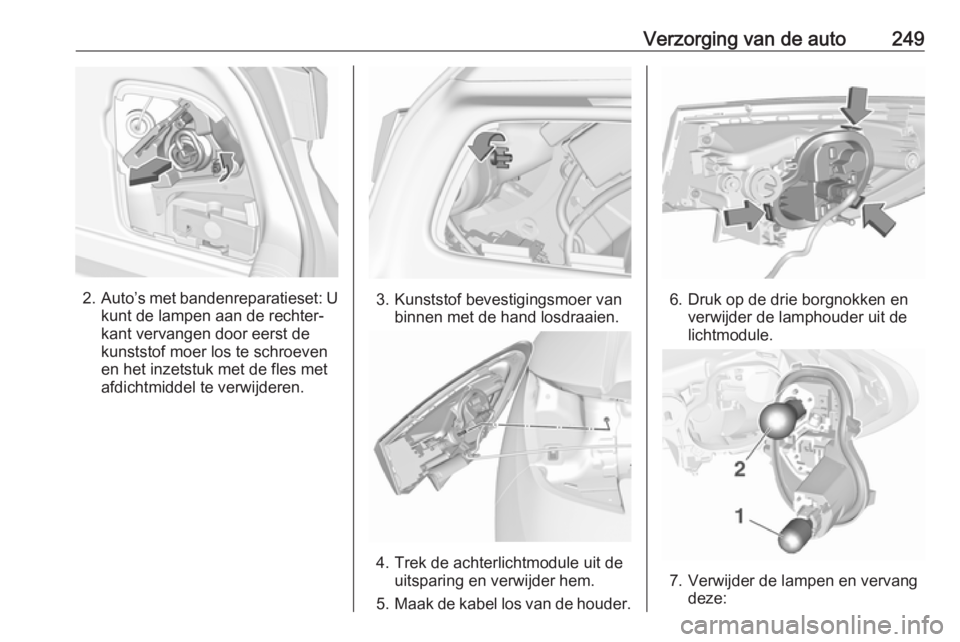

Verzorging van de auto249
2.Auto’s met bandenreparatieset: U
kunt de lampen aan de rechter‐
kant vervangen door eerst de
kunststof moer los te schroeven
en het inzetstuk met de fles met
afdichtmiddel te verwijderen.3. Kunststof bevestigingsmoer van binnen met de hand losdraaien.
4. Trek de achterlichtmodule uit de uitsparing en verwijder hem.
5. Maak de kabel los van de houder.
6. Druk op de drie borgnokken en
verwijder de lamphouder uit de
lichtmodule.
7. Verwijder de lampen en vervang deze:

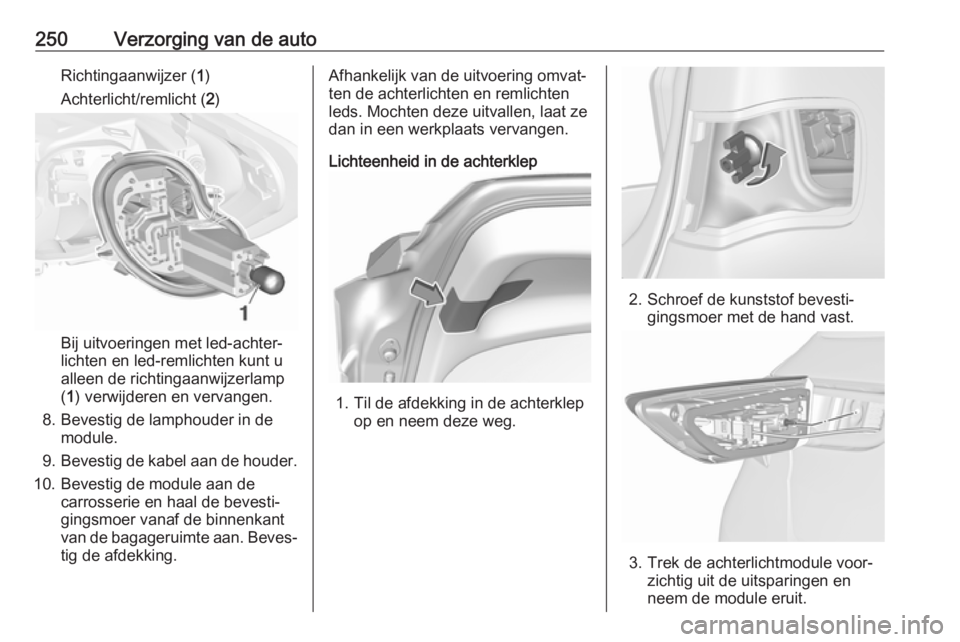

250Verzorging van de autoRichtingaanwijzer (1)
Achterlicht/remlicht ( 2)
Bij uitvoeringen met led-achter‐
lichten en led-remlichten kunt u
alleen de richtingaanwijzerlamp
( 1 ) verwijderen en vervangen.
8. Bevestig de lamphouder in de module.
9. Bevestig de kabel aan de houder.
10. Bevestig de module aan de carrosserie en haal de bevesti‐
gingsmoer vanaf de binnenkant
van de bagageruimte aan. Beves‐
tig de afdekking.
Afhankelijk van de uitvoering omvat‐
ten de achterlichten en remlichten
leds. Mochten deze uitvallen, laat ze
dan in een werkplaats vervangen.
Lichteenheid in de achterklep
1. Til de afdekking in de achterklep op en neem deze weg.
2. Schroef de kunststof bevesti‐gingsmoer met de hand vast.
3. Trek de achterlichtmodule voor‐zichtig uit de uitsparingen en
neem de module eruit.

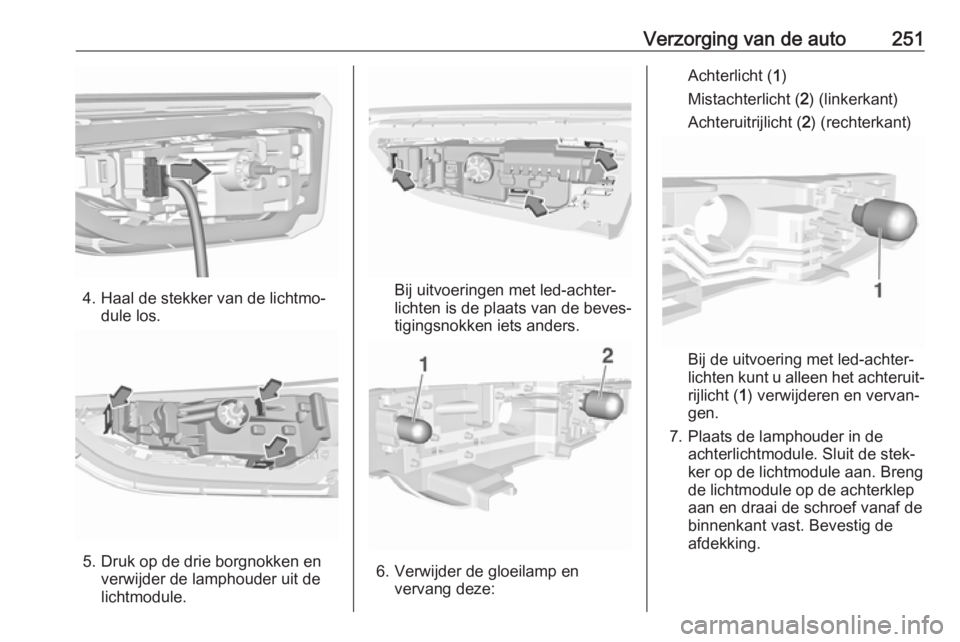

Verzorging van de auto251
4. Haal de stekker van de lichtmo‐dule los.
5. Druk op de drie borgnokken enverwijder de lamphouder uit de
lichtmodule.
Bij uitvoeringen met led-achter‐
lichten is de plaats van de beves‐
tigingsnokken iets anders.
6. Verwijder de gloeilamp en vervang deze:
Achterlicht ( 1)
Mistachterlicht ( 2) (linkerkant)
Achteruitrijlicht ( 2) (rechterkant)
Bij de uitvoering met led-achter‐
lichten kunt u alleen het achteruit‐
rijlicht ( 1) verwijderen en vervan‐
gen.
7. Plaats de lamphouder in de achterlichtmodule. Sluit de stek‐
ker op de lichtmodule aan. Breng
de lichtmodule op de achterklep
aan en draai de schroef vanaf de
binnenkant vast. Bevestig de
afdekking.

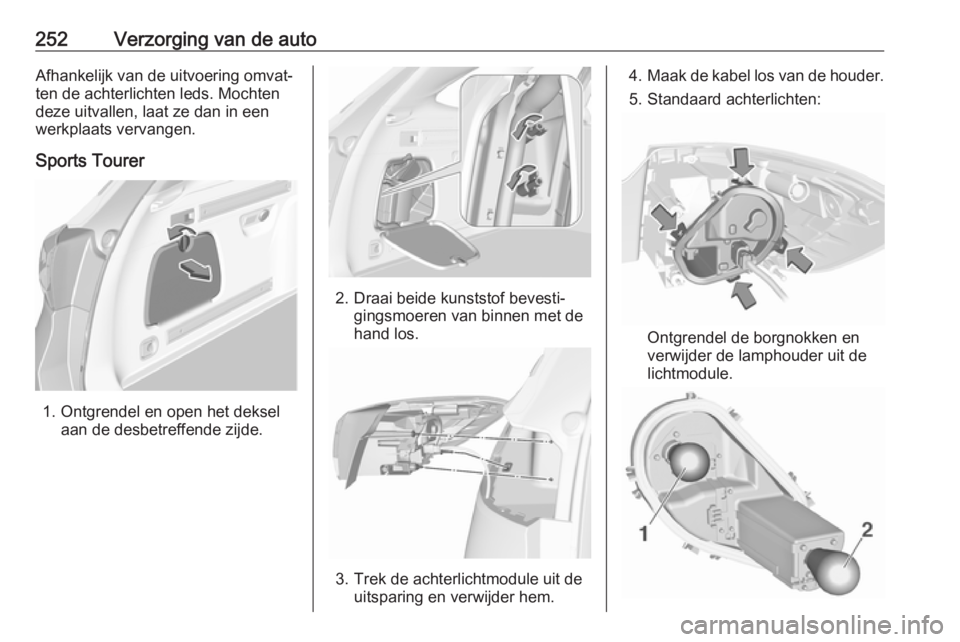

252Verzorging van de autoAfhankelijk van de uitvoering omvat‐
ten de achterlichten leds. Mochten
deze uitvallen, laat ze dan in een
werkplaats vervangen.
Sports Tourer
1. Ontgrendel en open het deksel aan de desbetreffende zijde.
2. Draai beide kunststof bevesti‐gingsmoeren van binnen met de
hand los.
3. Trek de achterlichtmodule uit de uitsparing en verwijder hem.
4.Maak de kabel los van de houder.
5. Standaard achterlichten:
Ontgrendel de borgnokken en
verwijder de lamphouder uit de
lichtmodule.

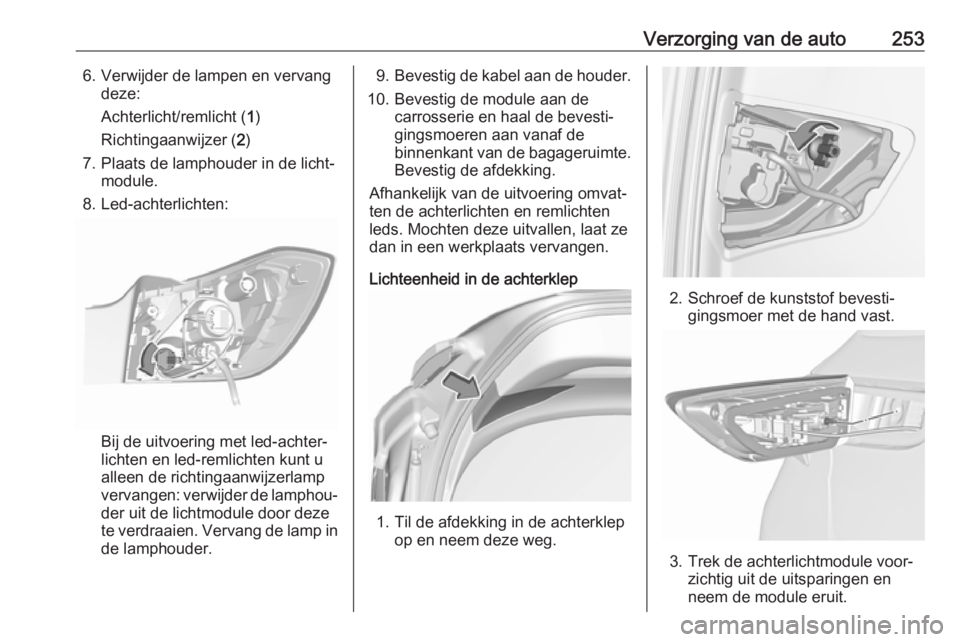

Verzorging van de auto2536. Verwijder de lampen en vervangdeze:
Achterlicht/remlicht ( 1)
Richtingaanwijzer ( 2)
7. Plaats de lamphouder in de licht‐ module.
8. Led-achterlichten:
Bij de uitvoering met led-achter‐
lichten en led-remlichten kunt u
alleen de richtingaanwijzerlamp
vervangen: verwijder de lamphou‐
der uit de lichtmodule door deze te verdraaien. Vervang de lamp in de lamphouder.
9. Bevestig de kabel aan de houder.
10. Bevestig de module aan de carrosserie en haal de bevesti‐
gingsmoeren aan vanaf de
binnenkant van de bagageruimte.
Bevestig de afdekking.
Afhankelijk van de uitvoering omvat‐
ten de achterlichten en remlichten
leds. Mochten deze uitvallen, laat ze
dan in een werkplaats vervangen.
Lichteenheid in de achterklep
1. Til de afdekking in de achterklep op en neem deze weg.
2. Schroef de kunststof bevesti‐gingsmoer met de hand vast.
3. Trek de achterlichtmodule voor‐zichtig uit de uitsparingen en
neem de module eruit.

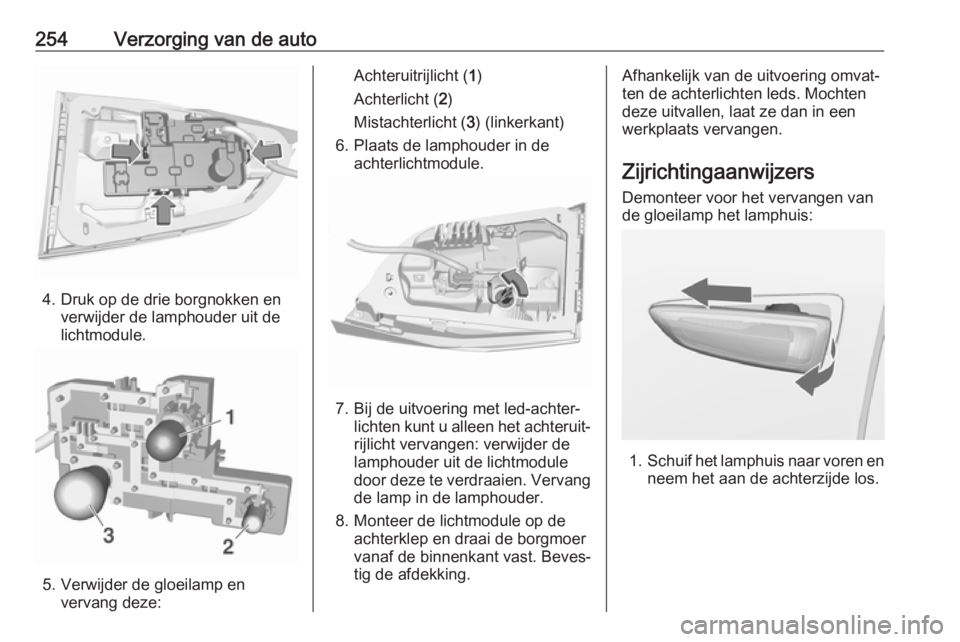

254Verzorging van de auto
4. Druk op de drie borgnokken enverwijder de lamphouder uit de
lichtmodule.
5. Verwijder de gloeilamp en vervang deze:
Achteruitrijlicht ( 1)
Achterlicht ( 2)
Mistachterlicht ( 3) (linkerkant)
6. Plaats de lamphouder in de achterlichtmodule.
7. Bij de uitvoering met led-achter‐lichten kunt u alleen het achteruit‐
rijlicht vervangen: verwijder de
lamphouder uit de lichtmodule
door deze te verdraaien. Vervang de lamp in de lamphouder.
8. Monteer de lichtmodule op de achterklep en draai de borgmoer
vanaf de binnenkant vast. Beves‐
tig de afdekking.
Afhankelijk van de uitvoering omvat‐
ten de achterlichten leds. Mochten
deze uitvallen, laat ze dan in een
werkplaats vervangen.
Zijrichtingaanwijzers Demonteer voor het vervangen van
de gloeilamp het lamphuis:
1. Schuif het lamphuis naar voren en
neem het aan de achterzijde los.

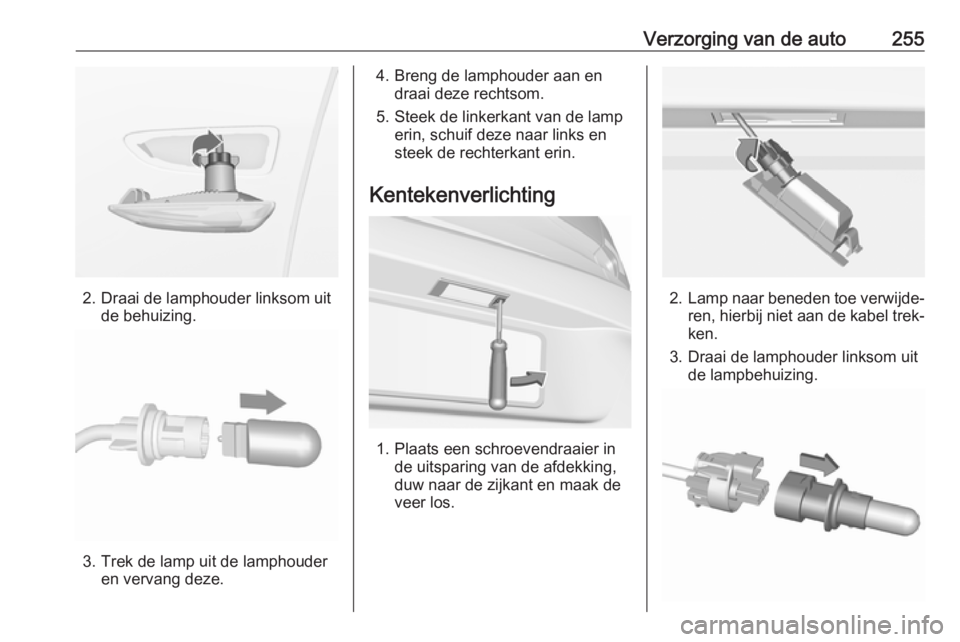

Verzorging van de auto255
2. Draai de lamphouder linksom uitde behuizing.
3. Trek de lamp uit de lamphouderen vervang deze.
4. Breng de lamphouder aan en draai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit de lampbehuizing.

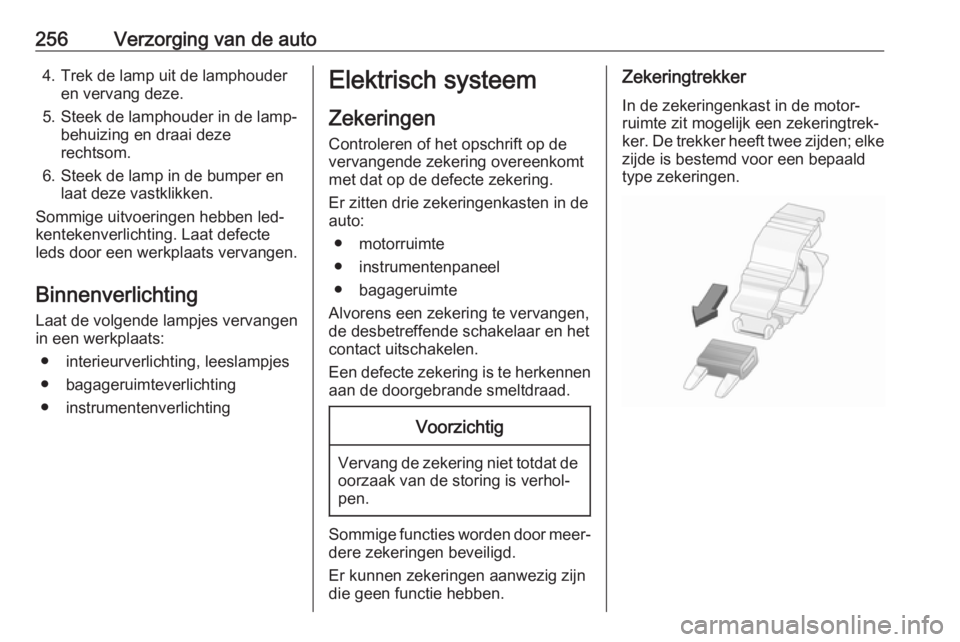

256Verzorging van de auto4. Trek de lamp uit de lamphouderen vervang deze.
5. Steek de lamphouder in de lamp‐ behuizing en draai deze
rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Sommige uitvoeringen hebben led-
kentekenverlichting. Laat defecte
leds door een werkplaats vervangen.
Binnenverlichting
Laat de volgende lampjes vervangen
in een werkplaats:
● interieurverlichting, leeslampjes
● bagageruimteverlichting
● instrumentenverlichtingElektrisch systeem
Zekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
● motorruimte
● instrumentenpaneel
● bagageruimte
Alvorens een zekering te vervangen, de desbetreffende schakelaar en het
contact uitschakelen.
Een defecte zekering is te herkennen
aan de doorgebrande smeltdraad.Voorzichtig
Vervang de zekering niet totdat de oorzaak van de storing is verhol‐
pen.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker. De trekker heeft twee zijden; elke
zijde is bestemd voor een bepaald
type zekeringen.

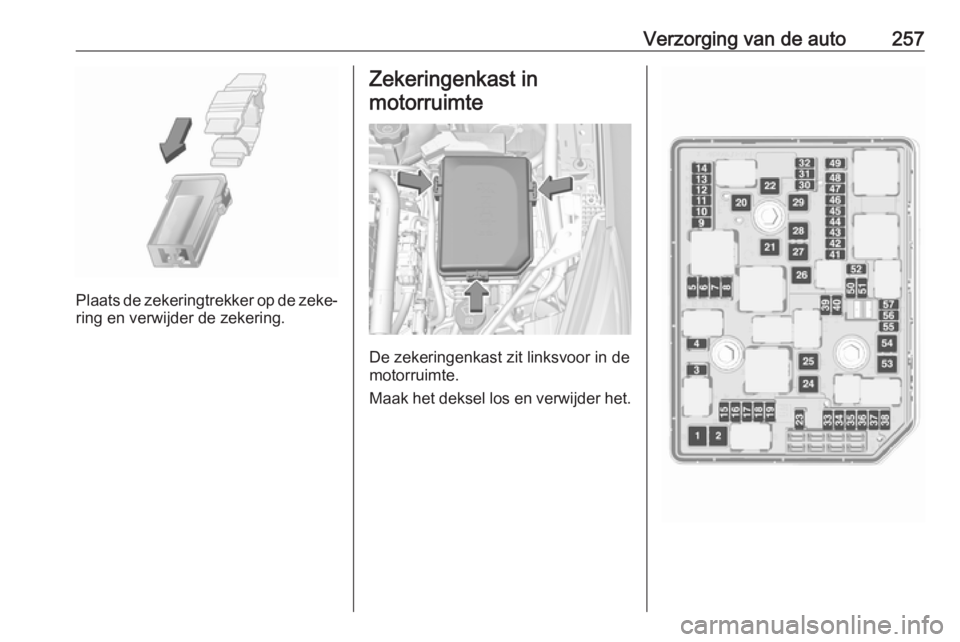

Verzorging van de auto257
Plaats de zekeringtrekker op de zeke‐ring en verwijder de zekering.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Maak het deksel los en verwijder het.

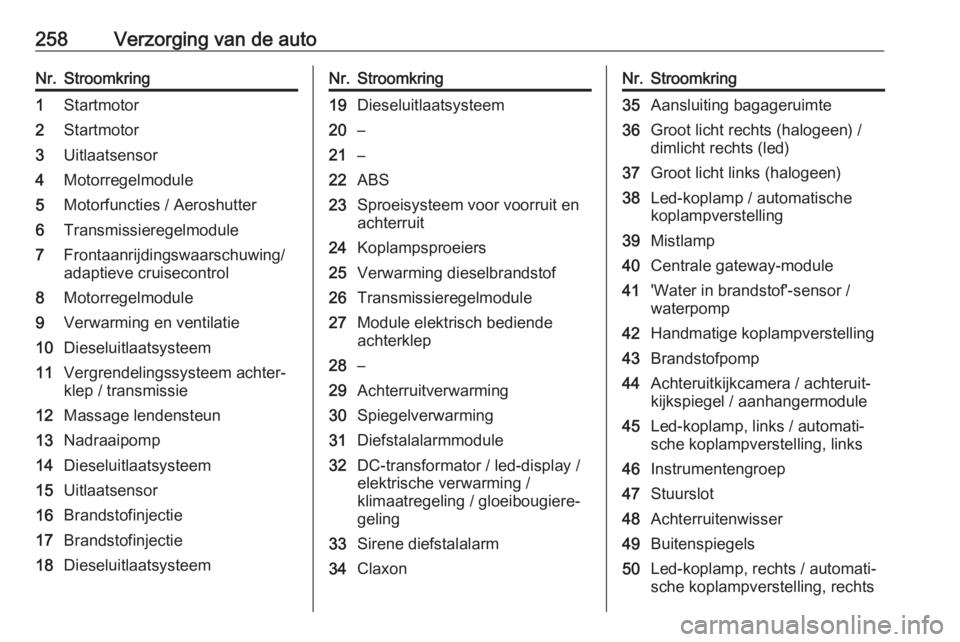

258Verzorging van de autoNr.Stroomkring1Startmotor2Startmotor3Uitlaatsensor4Motorregelmodule5Motorfuncties / Aeroshutter6Transmissieregelmodule7Frontaanrijdingswaarschuwing/
adaptieve cruisecontrol8Motorregelmodule9Verwarming en ventilatie10Dieseluitlaatsysteem11Vergrendelingssysteem achter‐
klep / transmissie12Massage lendensteun13Nadraaipomp14Dieseluitlaatsysteem15Uitlaatsensor16Brandstofinjectie17Brandstofinjectie18DieseluitlaatsysteemNr.Stroomkring19Dieseluitlaatsysteem20–21–22ABS23Sproeisysteem voor voorruit en
achterruit24Koplampsproeiers25Verwarming dieselbrandstof26Transmissieregelmodule27Module elektrisch bediende
achterklep28–29Achterruitverwarming30Spiegelverwarming31Diefstalalarmmodule32DC-transformator / led-display /
elektrische verwarming /
klimaatregeling / gloeibougiere‐
geling33Sirene diefstalalarm34ClaxonNr.Stroomkring35Aansluiting bagageruimte36Groot licht rechts (halogeen) /
dimlicht rechts (led)37Groot licht links (halogeen)38Led-koplamp / automatische
koplampverstelling39Mistlamp40Centrale gateway-module41'Water in brandstof'-sensor /
waterpomp42Handmatige koplampverstelling43Brandstofpomp44Achteruitkijkcamera / achteruit‐
kijkspiegel / aanhangermodule45Led-koplamp, links / automati‐
sche koplampverstelling, links46Instrumentengroep47Stuurslot48Achterruitenwisser49Buitenspiegels50Led-koplamp, rechts / automati‐
sche koplampverstelling, rechts
