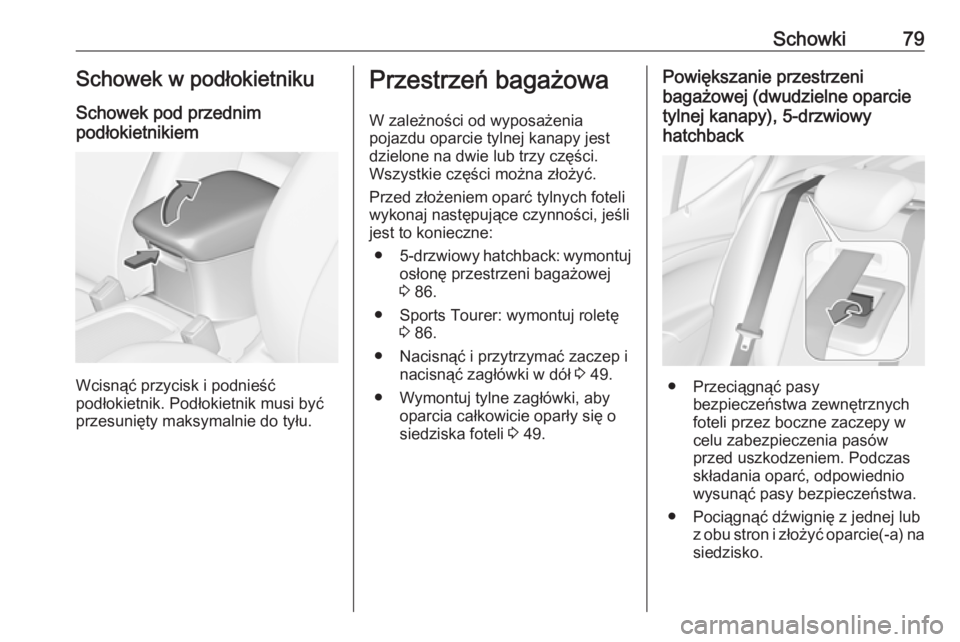

Page 81 of 349
Schowki79Schowek w podłokietnikuSchowek pod przednim
podłokietnikiem
Wcisnąć przycisk i podnieść
podłokietnik. Podłokietnik musi być przesunięty maksymalnie do tyłu.
Przestrzeń bagażowa
W zależności od wyposażenia
pojazdu oparcie tylnej kanapy jest dzielone na dwie lub trzy części.
Wszystkie części można złożyć.
Przed złożeniem oparć tylnych foteli
wykonaj następujące czynności, jeśli
jest to konieczne:
● 5-drzwiowy hatchback: wymontuj
osłonę przestrzeni bagażowej
3 86.
● Sports Tourer: wymontuj roletę 3 86.
● Nacisnąć i przytrzymać zaczep i nacisnąć zagłówki w dół 3 49.
● Wymontuj tylne zagłówki, aby oparcia całkowicie oparły się o
siedziska foteli 3 49.Powiększanie przestrzeni
bagażowej (dwudzielne oparcie
tylnej kanapy), 5-drzwiowy
hatchback
● Przeciągnąć pasy bezpieczeństwa zewnętrznych
foteli przez boczne zaczepy w
celu zabezpieczenia pasów
przed uszkodzeniem. Podczas składania oparć, odpowiednio
wysunąć pasy bezpieczeństwa.
● Pociągnąć dźwignię z jednej lub z obu stron i złożyć oparcie(-a) na
siedzisko.

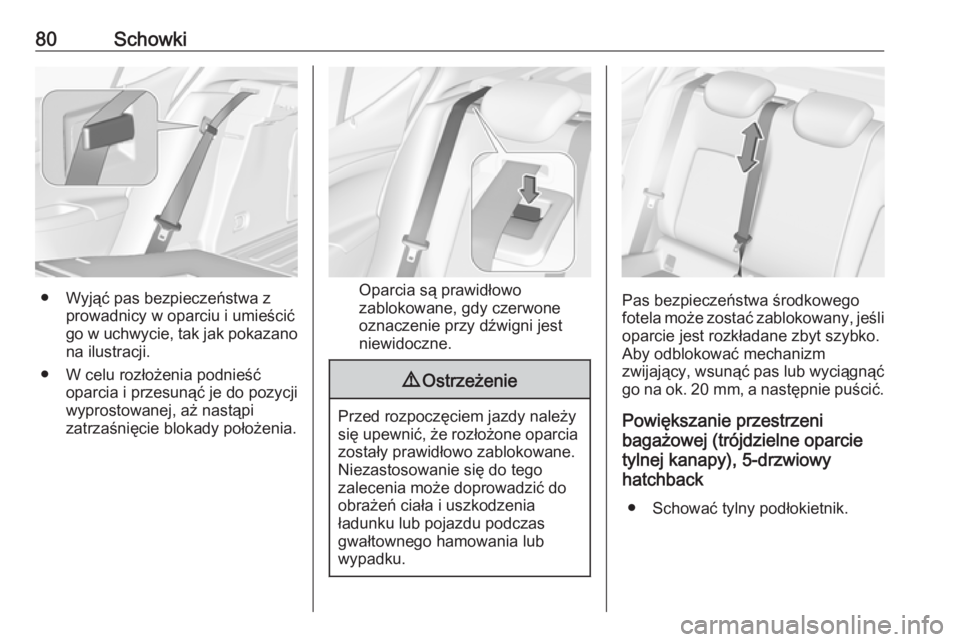

Page 82 of 349
80Schowki
● Wyjąć pas bezpieczeństwa zprowadnicy w oparciu i umieścićgo w uchwycie, tak jak pokazano
na ilustracji.
● W celu rozłożenia podnieść oparcia i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.Oparcia są prawidłowo
zablokowane, gdy czerwone
oznaczenie przy dźwigni jest
niewidoczne.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć go na ok. 20 mm, a następnie puścić.
Powiększanie przestrzeni
bagażowej (trójdzielne oparcie
tylnej kanapy), 5-drzwiowy
hatchback
● Schować tylny podłokietnik.
Page 83 of 349

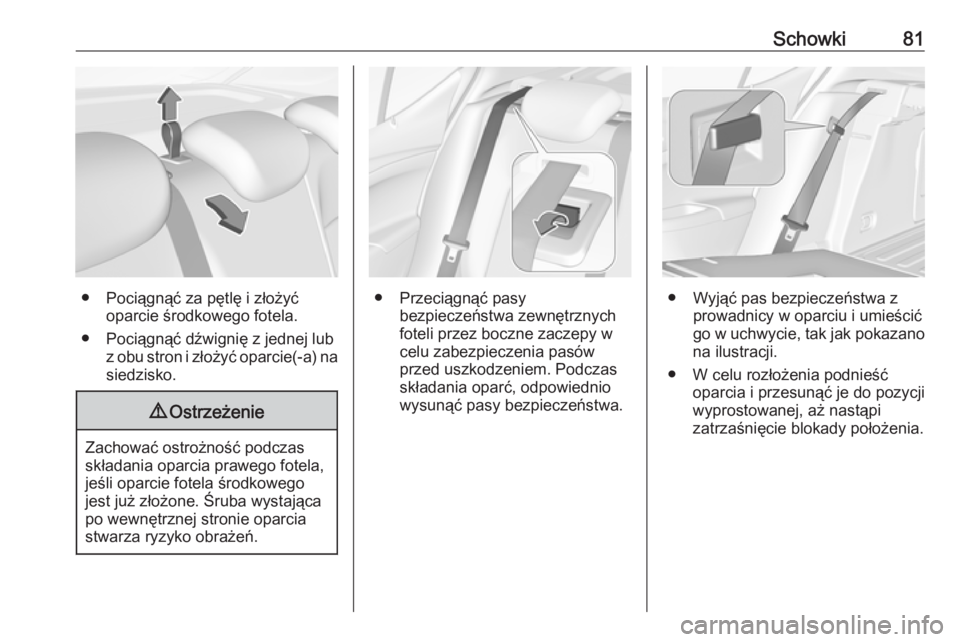

Schowki81
● Pociągnąć za pętlę i złożyćoparcie środkowego fotela.
● Pociągnąć dźwignię z jednej lub z obu stron i złożyć oparcie(-a) na
siedzisko.
9 Ostrzeżenie
Zachować ostrożność podczas
składania oparcia prawego fotela,
jeśli oparcie fotela środkowego
jest już złożone. Śruba wystająca
po wewnętrznej stronie oparcia
stwarza ryzyko obrażeń.
● Przeciągnąć pasy bezpieczeństwa zewnętrznych
foteli przez boczne zaczepy w
celu zabezpieczenia pasów
przed uszkodzeniem. Podczas
składania oparć, odpowiednio
wysunąć pasy bezpieczeństwa.● Wyjąć pas bezpieczeństwa z prowadnicy w oparciu i umieścić
go w uchwycie, tak jak pokazano
na ilustracji.
● W celu rozłożenia podnieść oparcia i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.

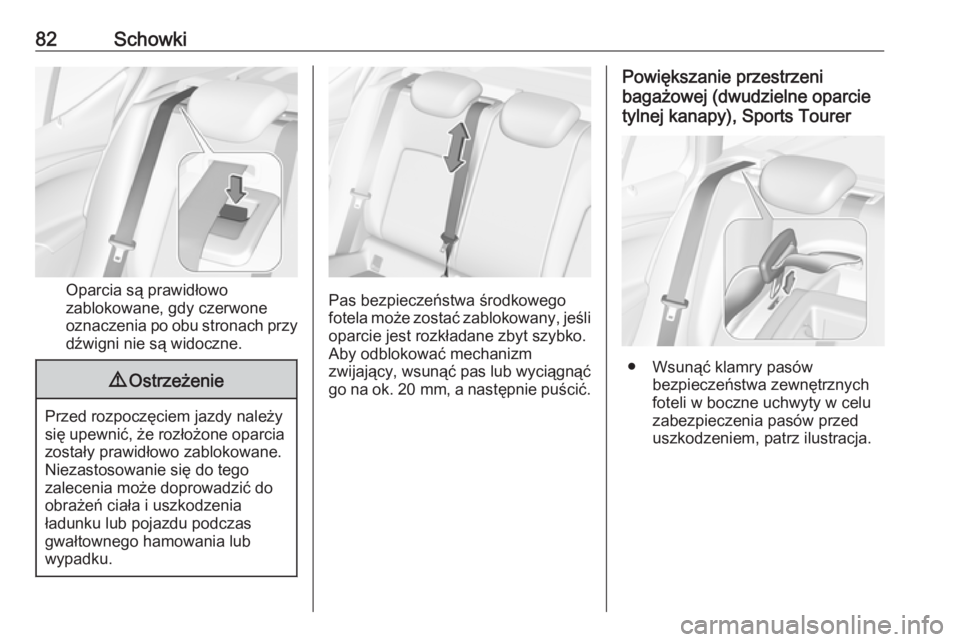

Page 84 of 349
82Schowki
Oparcia są prawidłowo
zablokowane, gdy czerwone oznaczenia po obu stronach przy
dźwigni nie są widoczne.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć go na ok. 20 mm, a następnie puścić.
Powiększanie przestrzeni
bagażowej (dwudzielne oparcie
tylnej kanapy), Sports Tourer
● Wsunąć klamry pasów bezpieczeństwa zewnętrznych
foteli w boczne uchwyty w celu
zabezpieczenia pasów przed
uszkodzeniem, patrz ilustracja.
Page 85 of 349

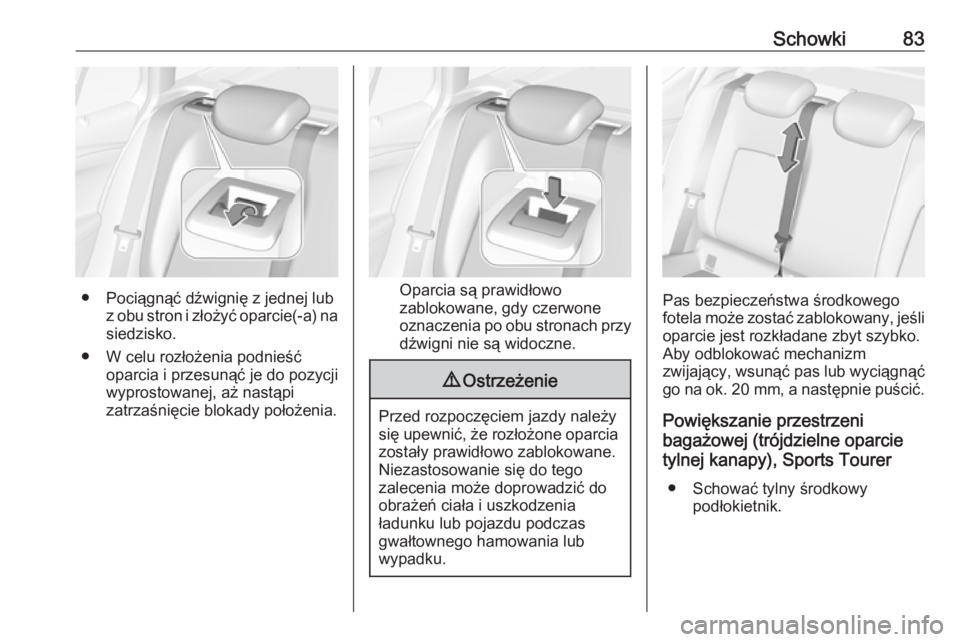

Schowki83
● Pociągnąć dźwignię z jednej lubz obu stron i złożyć oparcie(-a) na
siedzisko.
● W celu rozłożenia podnieść oparcia i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.Oparcia są prawidłowo
zablokowane, gdy czerwone
oznaczenia po obu stronach przy dźwigni nie są widoczne.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć go na ok. 20 mm, a następnie puścić.
Powiększanie przestrzeni
bagażowej (trójdzielne oparcie
tylnej kanapy), Sports Tourer
● Schować tylny środkowy podłokietnik.

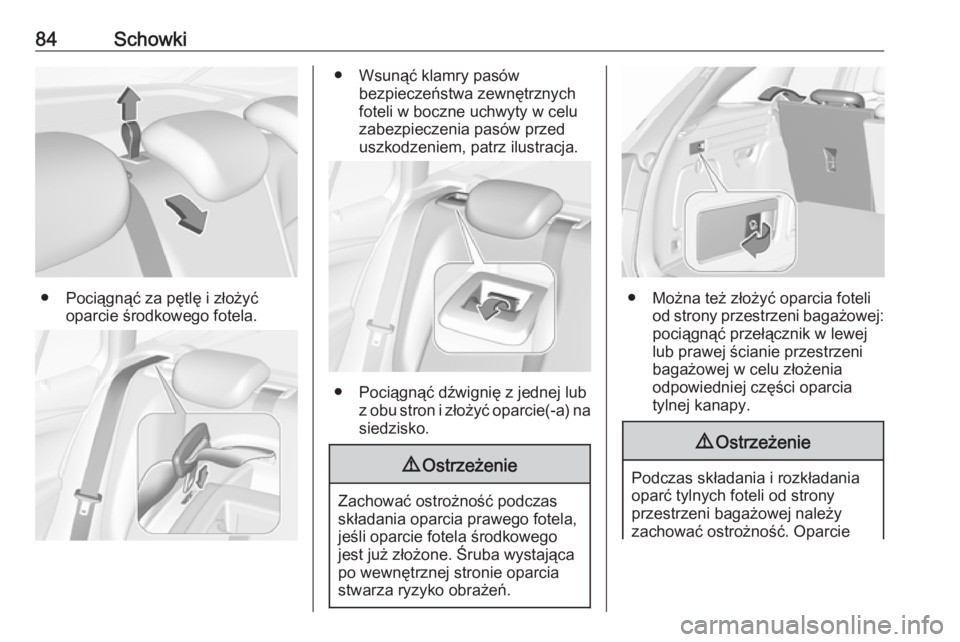

Page 86 of 349
84Schowki
● Pociągnąć za pętlę i złożyćoparcie środkowego fotela.
● Wsunąć klamry pasówbezpieczeństwa zewnętrznych
foteli w boczne uchwyty w celu
zabezpieczenia pasów przed
uszkodzeniem, patrz ilustracja.
● Pociągnąć dźwignię z jednej lub z obu stron i złożyć oparcie(-a) na
siedzisko.
9 Ostrzeżenie
Zachować ostrożność podczas
składania oparcia prawego fotela,
jeśli oparcie fotela środkowego
jest już złożone. Śruba wystająca
po wewnętrznej stronie oparcia
stwarza ryzyko obrażeń.
● Można też złożyć oparcia foteli od strony przestrzeni bagażowej:
pociągnąć przełącznik w lewej
lub prawej ścianie przestrzeni
bagażowej w celu złożenia
odpowiedniej części oparcia
tylnej kanapy.
9 Ostrzeżenie
Podczas składania i rozkładania
oparć tylnych foteli od strony
przestrzeni bagażowej należy
zachować ostrożność. Oparcie

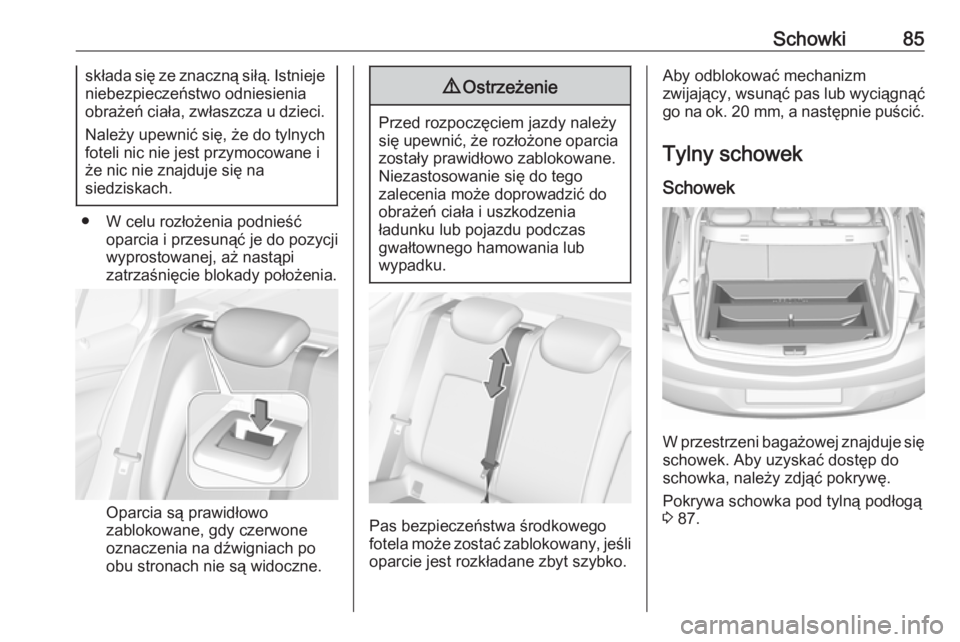

Page 87 of 349
Schowki85składa się ze znaczną siłą. Istniejeniebezpieczeństwo odniesienia
obrażeń ciała, zwłaszcza u dzieci.
Należy upewnić się, że do tylnych
foteli nic nie jest przymocowane i
że nic nie znajduje się na
siedziskach.
● W celu rozłożenia podnieść oparcia i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.
Oparcia są prawidłowo
zablokowane, gdy czerwone oznaczenia na dźwigniach po
obu stronach nie są widoczne.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć go na ok. 20 mm, a następnie puścić.
Tylny schowek
Schowek
W przestrzeni bagażowej znajduje się schowek. Aby uzyskać dostęp do
schowka, należy zdjąć pokrywę.
Pokrywa schowka pod tylną podłogą
3 87.

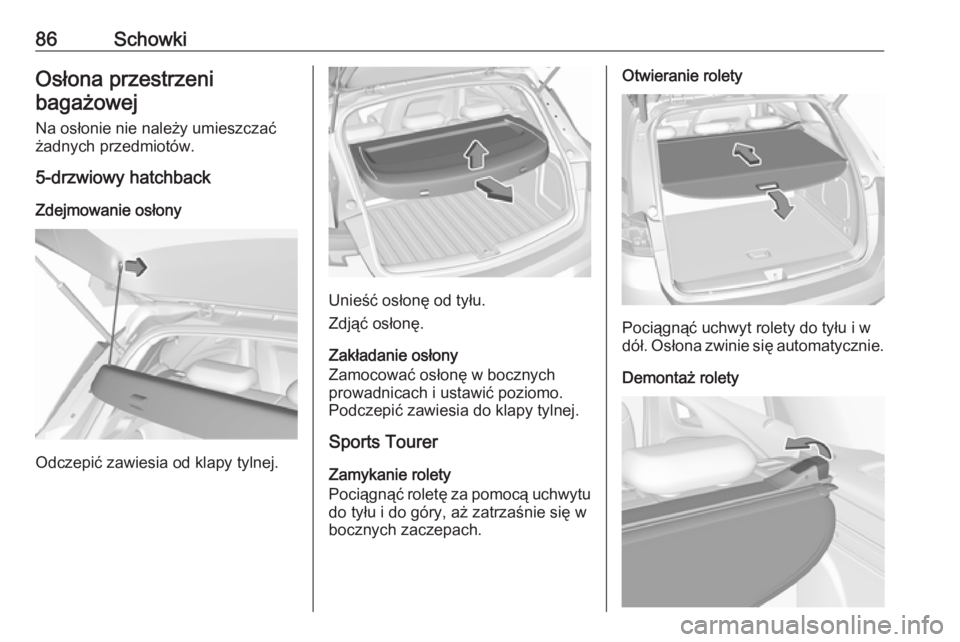

Page 88 of 349
86SchowkiOsłona przestrzeni
bagażowej
Na osłonie nie należy umieszczać
żadnych przedmiotów.
5-drzwiowy hatchback
Zdejmowanie osłony
Odczepić zawiesia od klapy tylnej.
Unieść osłonę od tyłu.
Zdjąć osłonę.
Zakładanie osłony
Zamocować osłonę w bocznych
prowadnicach i ustawić poziomo. Podczepić zawiesia do klapy tylnej.
Sports Tourer
Zamykanie rolety
Pociągnąć roletę za pomocą uchwytu
do tyłu i do góry, aż zatrzaśnie się w
bocznych zaczepach.
Otwieranie rolety
Pociągnąć uchwyt rolety do tyłu i w
dół. Osłona zwinie się automatycznie.
Demontaż rolety
Page 89 of 349
Schowki87Otworzyć roletę.
Pociągnąć prawą dźwignię do góry i
przytrzymać ją w tej pozycji. Unieść
najpierw prawą stronę rolety i wyjąć ją
z zaczepów.
Wszystkie wersje silnikowe z
wyjątkiem CNG: Wymontowaną
roletę można przechowywać pod
tylną osłoną podłogową, tak jak
pokazano na ilustracji. Najpierw
wsunąć lewą stronę zwiniętej rolety we wnękę z przodu po prawej stronie,
a następnie pociągnąć dźwignię do
góry i włożyć prawą stronę rolety we
wnękę z przodu po lewej stronie.
Pokrywa schowka pod tylną podłogą
3 87.
Montaż rolety
Włożyć lewą stronę rolety w
wybranie, a następnie pociągnąć do
góry dźwignię.
Chwycić prawą stronę rolety, włożyć
w wybranie i zatrzasnąć.
Tylna osłona podłogowaPrzestroga
Wersje pojazdu z CNG: Nie
przechowywać żadnych
przedmiotów w schowku pod tylną osłoną podłogową.
5-drzwiowy hatchback
Tylną osłonę podłogową można
wyjąć. Unieść tylną część i lekko
obrócić osłonę z boku przed
wyjęciem.
Page 90 of 349
88SchowkiSports Tourer
Pociągnąć za uchwyt i złożyć tylną
część osłony do przodu.
Zamocować złożoną osłonę pionowo
za oparciami tylnych foteli.
Zaczepy stabilizacyjne Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub siatki ładunkowej.
5-drzwiowy hatchback
Najpierw wyjąć tylną osłonę
podłogową, aby uzyskać dostęp do zaczepów stabilizacyjnych.W pojazdach wyposażonych w koło
zapasowe przednie zaczepy
stabilizacyjne są umieszczone na
ścianach bocznych.
W pojazdach wyposażonych w
zestaw do naprawy opon przednie
zaczepy stabilizacyjne są
umieszczone pod tylną osłoną
podłogową za fotelami tylnymi. Aby
uzyskać dostęp do zaczepów
stabilizacyjnych, otworzyć
perforowane elementy osłony za
pomocą śrubokręta.
Narzędzia samochodowe 3 281.
