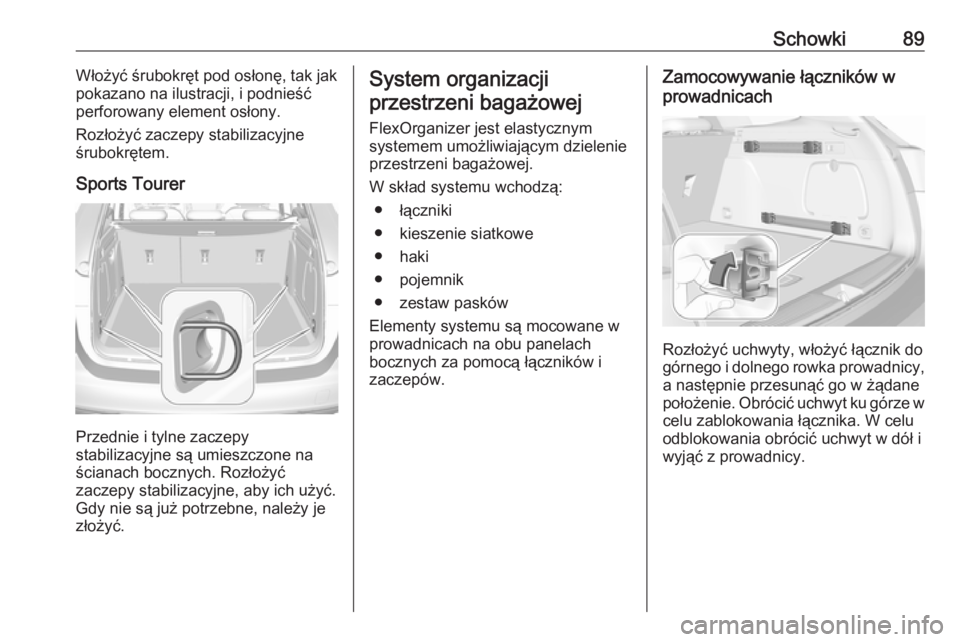

Schowki89Włożyć śrubokręt pod osłonę, tak jak
pokazano na ilustracji, i podnieść perforowany element osłony.
Rozłożyć zaczepy stabilizacyjne
śrubokrętem.
Sports Tourer
Przednie i tylne zaczepy
stabilizacyjne są umieszczone na
ścianach bocznych. Rozłożyć
zaczepy stabilizacyjne, aby ich użyć.
Gdy nie są już potrzebne, należy je
złożyć.
System organizacji
przestrzeni bagażowej
FlexOrganizer jest elastycznym
systemem umożliwiającym dzielenie
przestrzeni bagażowej.
W skład systemu wchodzą: ● łączniki
● kieszenie siatkowe
● haki
● pojemnik
● zestaw pasków
Elementy systemu są mocowane w
prowadnicach na obu panelach
bocznych za pomocą łączników i
zaczepów.Zamocowywanie łączników w
prowadnicach
Rozłożyć uchwyty, włożyć łącznik do
górnego i dolnego rowka prowadnicy,
a następnie przesunąć go w żądane
położenie. Obrócić uchwyt ku górze w celu zablokowania łącznika. W celu
odblokowania obrócić uchwyt w dół i
wyjąć z prowadnicy.

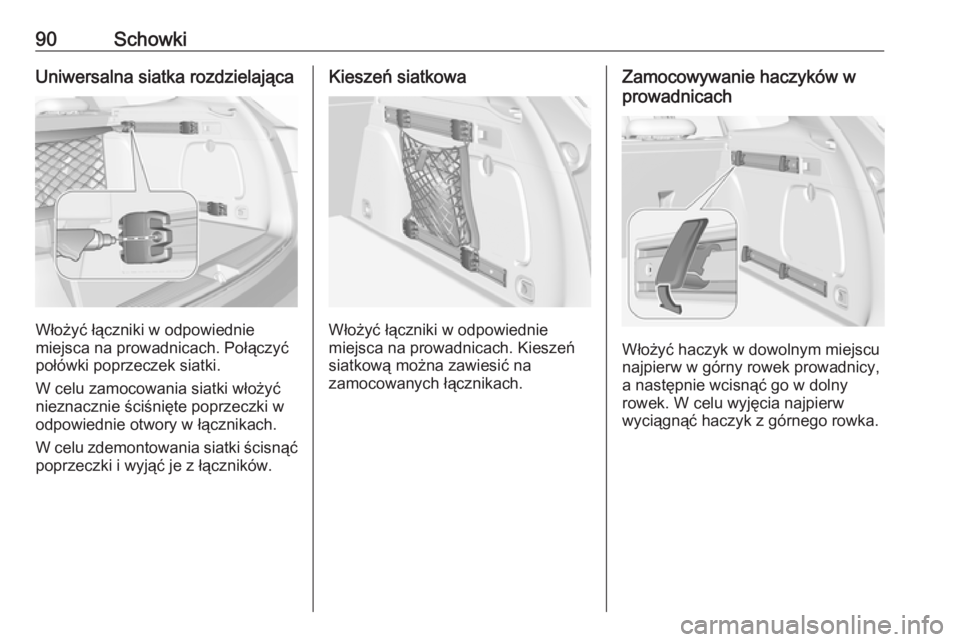

90SchowkiUniwersalna siatka rozdzielająca
Włożyć łączniki w odpowiednie
miejsca na prowadnicach. Połączyć
połówki poprzeczek siatki.
W celu zamocowania siatki włożyć
nieznacznie ściśnięte poprzeczki w
odpowiednie otwory w łącznikach.
W celu zdemontowania siatki ścisnąć poprzeczki i wyjąć je z łączników.
Kieszeń siatkowa
Włożyć łączniki w odpowiednie
miejsca na prowadnicach. Kieszeń
siatkową można zawiesić na
zamocowanych łącznikach.
Zamocowywanie haczyków w
prowadnicach
Włożyć haczyk w dowolnym miejscu
najpierw w górny rowek prowadnicy,
a następnie wcisnąć go w dolny
rowek. W celu wyjęcia najpierw
wyciągnąć haczyk z górnego rowka.

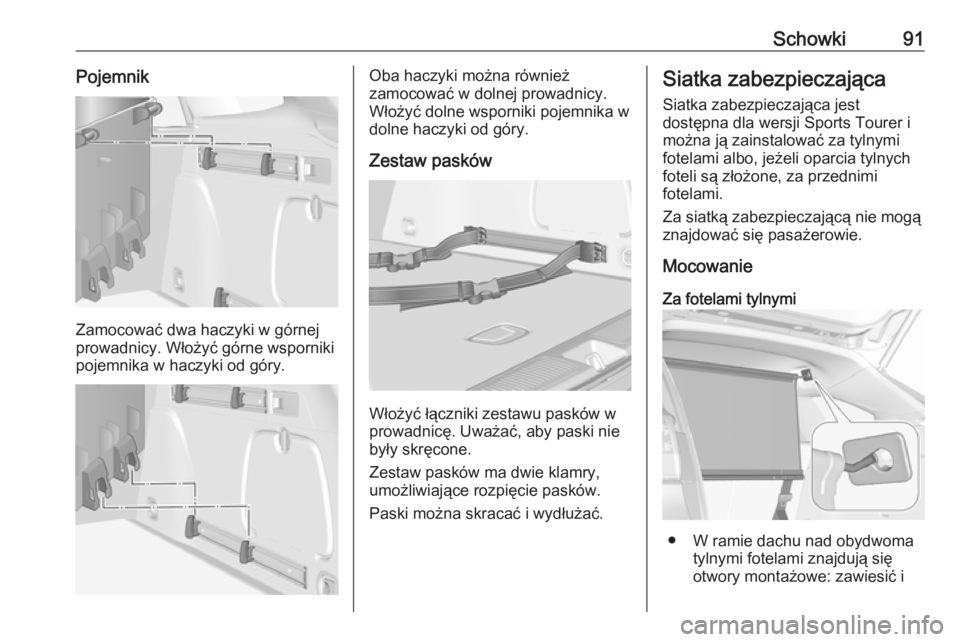

Schowki91Pojemnik
Zamocować dwa haczyki w górnej
prowadnicy. Włożyć górne wsporniki pojemnika w haczyki od góry.
Oba haczyki można również
zamocować w dolnej prowadnicy. Włożyć dolne wsporniki pojemnika w
dolne haczyki od góry.
Zestaw pasków
Włożyć łączniki zestawu pasków w
prowadnicę. Uważać, aby paski nie
były skręcone.
Zestaw pasków ma dwie klamry,
umożliwiające rozpięcie pasków.
Paski można skracać i wydłużać.
Siatka zabezpieczająca
Siatka zabezpieczająca jest
dostępna dla wersji Sports Tourer i
można ją zainstalować za tylnymi
fotelami albo, jeżeli oparcia tylnych
foteli są złożone, za przednimi
fotelami.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.
Mocowanie
Za fotelami tylnymi
● W ramie dachu nad obydwoma tylnymi fotelami znajdują się
otwory montażowe: zawiesić i

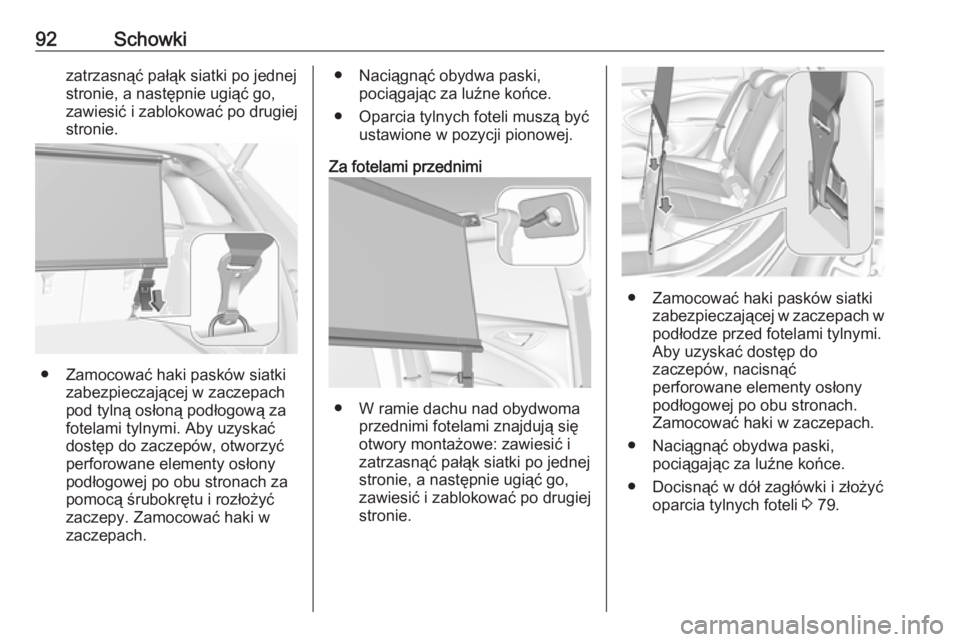

92Schowkizatrzasnąć pałąk siatki po jednej
stronie, a następnie ugiąć go,
zawiesić i zablokować po drugiej
stronie.
● Zamocować haki pasków siatki zabezpieczającej w zaczepach
pod tylną osłoną podłogową za
fotelami tylnymi. Aby uzyskać
dostęp do zaczepów, otworzyć perforowane elementy osłonypodłogowej po obu stronach za
pomocą śrubokrętu i rozłożyć
zaczepy. Zamocować haki w
zaczepach.
● Naciągnąć obydwa paski, pociągając za luźne końce.
● Oparcia tylnych foteli muszą być ustawione w pozycji pionowej.
Za fotelami przednimi
● W ramie dachu nad obydwoma przednimi fotelami znajdują się
otwory montażowe: zawiesić i
zatrzasnąć pałąk siatki po jednej
stronie, a następnie ugiąć go,
zawiesić i zablokować po drugiej
stronie.
● Zamocować haki pasków siatki zabezpieczającej w zaczepach w
podłodze przed fotelami tylnymi.
Aby uzyskać dostęp do
zaczepów, nacisnąć
perforowane elementy osłony
podłogowej po obu stronach.
Zamocować haki w zaczepach.
● Naciągnąć obydwa paski, pociągając za luźne końce.
● Docisnąć w dół zagłówki i złożyć oparcia tylnych foteli 3 79.

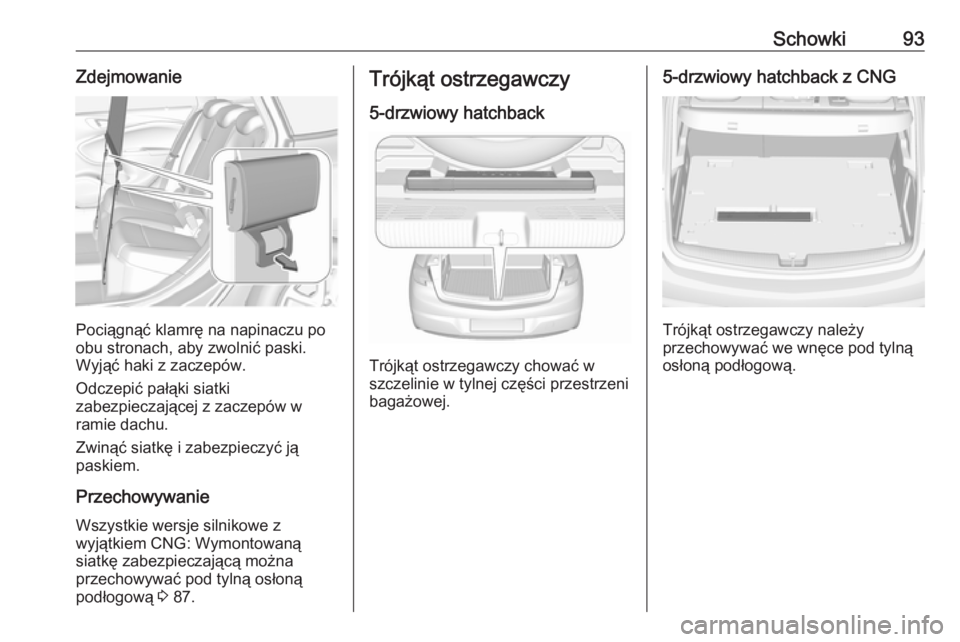

Schowki93Zdejmowanie
Pociągnąć klamrę na napinaczu po
obu stronach, aby zwolnić paski.
Wyjąć haki z zaczepów.
Odczepić pałąki siatki
zabezpieczającej z zaczepów w
ramie dachu.
Zwinąć siatkę i zabezpieczyć ją
paskiem.
Przechowywanie Wszystkie wersje silnikowe z
wyjątkiem CNG: Wymontowaną
siatkę zabezpieczającą można
przechowywać pod tylną osłoną
podłogową 3 87.
Trójkąt ostrzegawczy
5-drzwiowy hatchback
Trójkąt ostrzegawczy chować w
szczelinie w tylnej części przestrzeni
bagażowej.
5-drzwiowy hatchback z CNG
Trójkąt ostrzegawczy należy
przechowywać we wnęce pod tylną
osłoną podłogową.

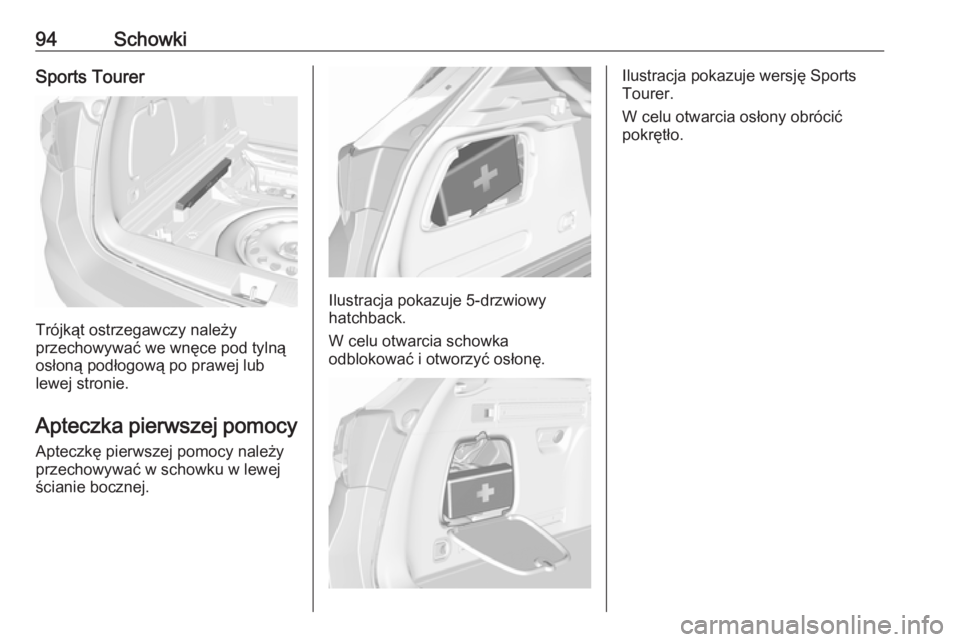

94SchowkiSports Tourer
Trójkąt ostrzegawczy należy
przechowywać we wnęce pod tylną
osłoną podłogową po prawej lub
lewej stronie.
Apteczka pierwszej pomocyApteczkę pierwszej pomocy należy
przechowywać w schowku w lewej
ścianie bocznej.
Ilustracja pokazuje 5-drzwiowy
hatchback.
W celu otwarcia schowka
odblokować i otworzyć osłonę.
Ilustracja pokazuje wersję Sports
Tourer.
W celu otwarcia osłony obrócić
pokrętło.

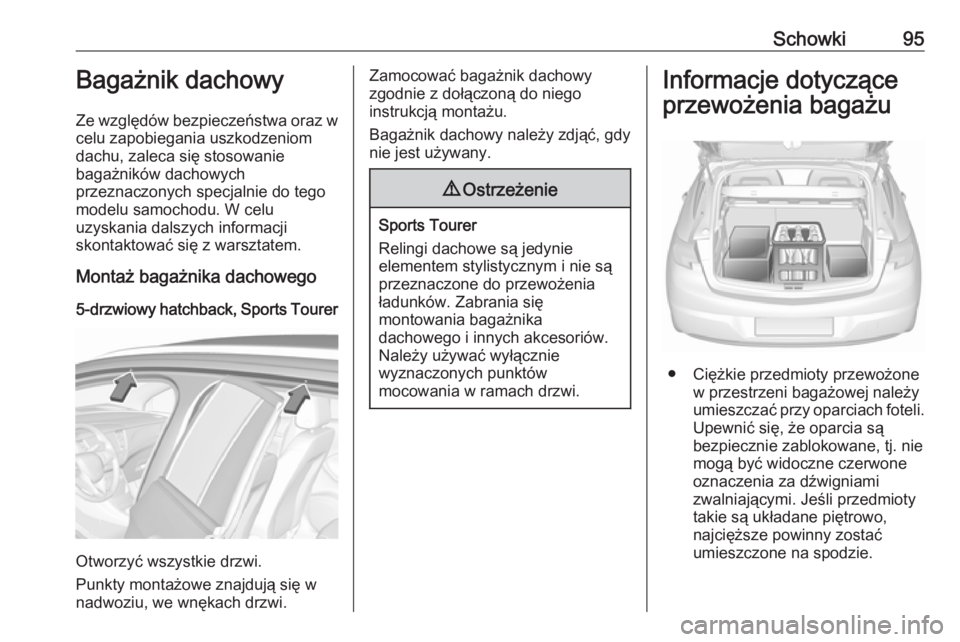

Schowki95Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji
skontaktować się z warsztatem.
Montaż bagażnika dachowego
5-drzwiowy hatchback, Sports Tourer
Otworzyć wszystkie drzwi.
Punkty montażowe znajdują się w
nadwoziu, we wnękach drzwi.
Zamocować bagażnik dachowy
zgodnie z dołączoną do niego
instrukcją montażu.
Bagażnik dachowy należy zdjąć, gdy
nie jest używany.9 Ostrzeżenie
Sports Tourer
Relingi dachowe są jedynie
elementem stylistycznym i nie są przeznaczone do przewożenia
ładunków. Zabrania się
montowania bagażnika
dachowego i innych akcesoriów.
Należy używać wyłącznie
wyznaczonych punktów
mocowania w ramach drzwi.
Informacje dotyczące
przewożenia bagażu
● Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Upewnić się, że oparcia są
bezpiecznie zablokowane, tj. nie
mogą być widoczne czerwone
oznaczenia za dźwigniami
zwalniającymi. Jeśli przedmioty
takie są układane piętrowo,
najcięższe powinny zostać
umieszczone na spodzie.

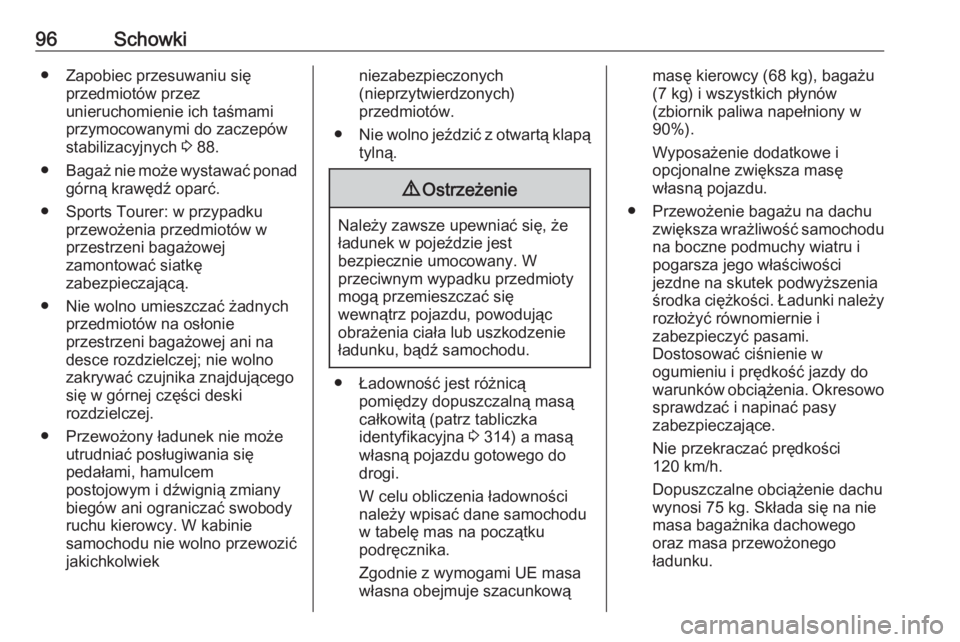

96Schowki● Zapobiec przesuwaniu sięprzedmiotów przez
unieruchomienie ich taśmami
przymocowanymi do zaczepów
stabilizacyjnych 3 88.
● Bagaż nie może wystawać ponad
górną krawędź oparć.
● Sports Tourer: w przypadku przewożenia przedmiotów w
przestrzeni bagażowej
zamontować siatkę
zabezpieczającą.
● Nie wolno umieszczać żadnych przedmiotów na osłonie
przestrzeni bagażowej ani na
desce rozdzielczej; nie wolno
zakrywać czujnika znajdującego
się w górnej części deski
rozdzielczej.
● Przewożony ładunek nie może utrudniać posługiwania się
pedałami, hamulcem
postojowym i dźwignią zmiany
biegów ani ograniczać swobody
ruchu kierowcy. W kabinie
samochodu nie wolno przewozić jakichkolwiekniezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
● Nie wolno jeździć z otwartą klapą
tylną.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku, bądź samochodu.
● Ładowność jest różnicą pomiędzy dopuszczalną masą
całkowitą (patrz tabliczka
identyfikacyjna 3 314) a masą
własną pojazdu gotowego do
drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg) i wszystkich płynów
(zbiornik paliwa napełniony w 90%).
Wyposażenie dodatkowe i
opcjonalne zwiększa masę
własną pojazdu.
● Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości
jezdne na skutek podwyższenia
środka ciężkości. Ładunki należy rozłożyć równomiernie i
zabezpieczyć pasami.
Dostosować ciśnienie w
ogumieniu i prędkość jazdy do warunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
Dopuszczalne obciążenie dachu
wynosi 75 kg. Składa się na nie
masa bagażnika dachowego oraz masa przewożonego
ładunku.

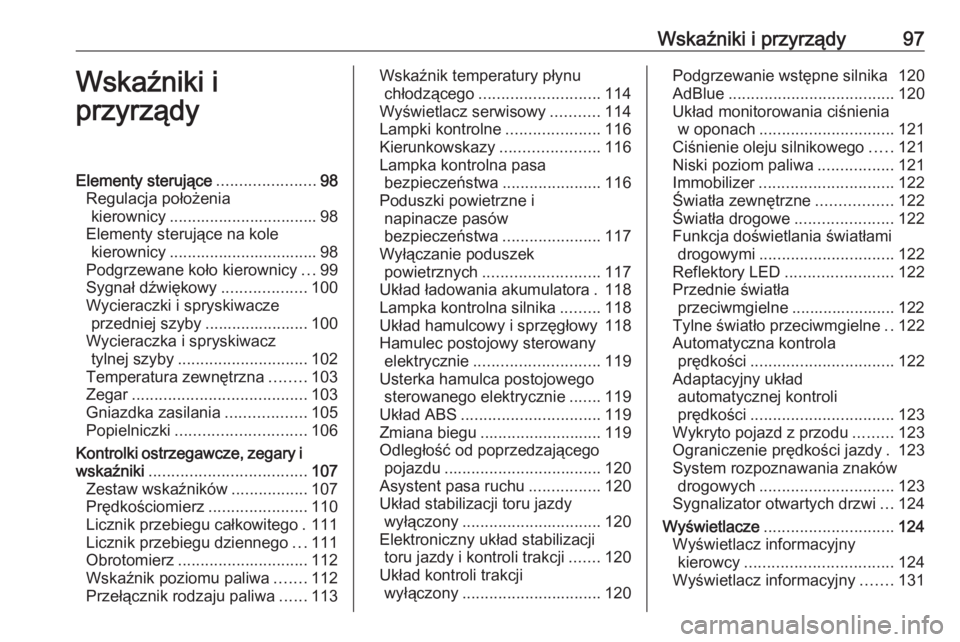

Wskaźniki i przyrządy97Wskaźniki i
przyrządyElementy sterujące ......................98
Regulacja położenia kierownicy ................................. 98
Elementy sterujące na kole kierownicy ................................. 98
Podgrzewane koło kierownicy ...99
Sygnał dźwiękowy ...................100
Wycieraczki i spryskiwacze przedniej szyby ....................... 100
Wycieraczka i spryskiwacz tylnej szyby ............................. 102
Temperatura zewnętrzna ........103
Zegar ....................................... 103
Gniazdka zasilania ..................105
Popielniczki ............................. 106
Kontrolki ostrzegawcze, zegary i
wskaźniki ................................... 107
Zestaw wskaźników .................107
Prędkościomierz ......................110
Licznik przebiegu całkowitego . 111
Licznik przebiegu dziennego ...111
Obrotomierz ............................. 112
Wskaźnik poziomu paliwa .......112
Przełącznik rodzaju paliwa ......113Wskaźnik temperatury płynu
chłodzącego ........................... 114
Wyświetlacz serwisowy ...........114
Lampki kontrolne .....................116
Kierunkowskazy ......................116
Lampka kontrolna pasa bezpieczeństwa ......................116
Poduszki powietrzne i napinacze pasów
bezpieczeństwa ......................117
Wyłączanie poduszek powietrznych .......................... 117
Układ ładowania akumulatora . 118
Lampka kontrolna silnika .........118
Układ hamulcowy i sprzęgłowy 118
Hamulec postojowy sterowany elektrycznie ............................ 119
Usterka hamulca postojowego sterowanego elektrycznie .......119
Układ ABS ............................... 119
Zmiana biegu ........................... 119
Odległość od poprzedzającego pojazdu ................................... 120
Asystent pasa ruchu ................120
Układ stabilizacji toru jazdy wyłączony ............................... 120
Elektroniczny układ stabilizacji toru jazdy i kontroli trakcji .......120
Układ kontroli trakcji wyłączony ............................... 120Podgrzewanie wstępne silnika 120
AdBlue ..................................... 120
Układ monitorowania ciśnienia w oponach .............................. 121
Ciśnienie oleju silnikowego .....121
Niski poziom paliwa .................121
Immobilizer .............................. 122
Światła zewnętrzne .................122
Światła drogowe ......................122
Funkcja doświetlania światłami drogowymi .............................. 122
Reflektory LED ........................ 122
Przednie światła przeciwmgielne ....................... 122
Tylne światło przeciwmgielne ..122
Automatyczna kontrola prędkości ................................ 122
Adaptacyjny układ automatycznej kontroli
prędkości ................................ 123
Wykryto pojazd z przodu .........123
Ograniczenie prędkości jazdy . 123
System rozpoznawania znaków drogowych .............................. 123
Sygnalizator otwartych drzwi ...124
Wyświetlacze ............................. 124
Wyświetlacz informacyjny kierowcy ................................. 124
Wyświetlacz informacyjny .......131

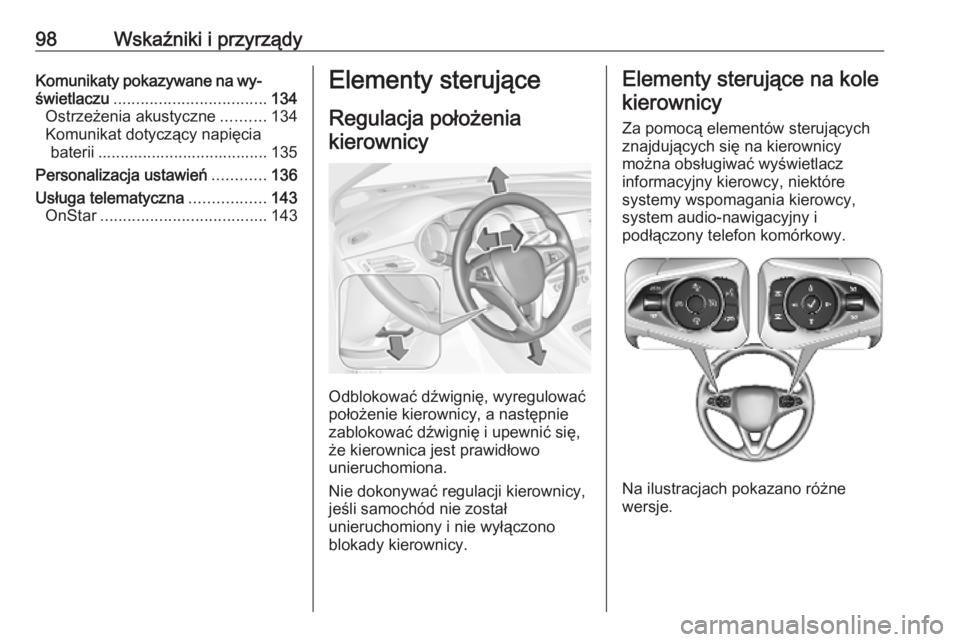

98Wskaźniki i przyrządyKomunikaty pokazywane na wy‐
świetlaczu .................................. 134
Ostrzeżenia akustyczne ..........134
Komunikat dotyczący napięcia baterii ...................................... 135
Personalizacja ustawień ............136
Usługa telematyczna .................143
OnStar ..................................... 143Elementy sterujące
Regulacja położeniakierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Elementy sterujące na kole
kierownicy
Za pomocą elementów sterującychznajdujących się na kierownicy
można obsługiwać wyświetlacz
informacyjny kierowcy, niektóre
systemy wspomagania kierowcy, system audio-nawigacyjny i
podłączony telefon komórkowy.
Na ilustracjach pokazano różne
wersje.
