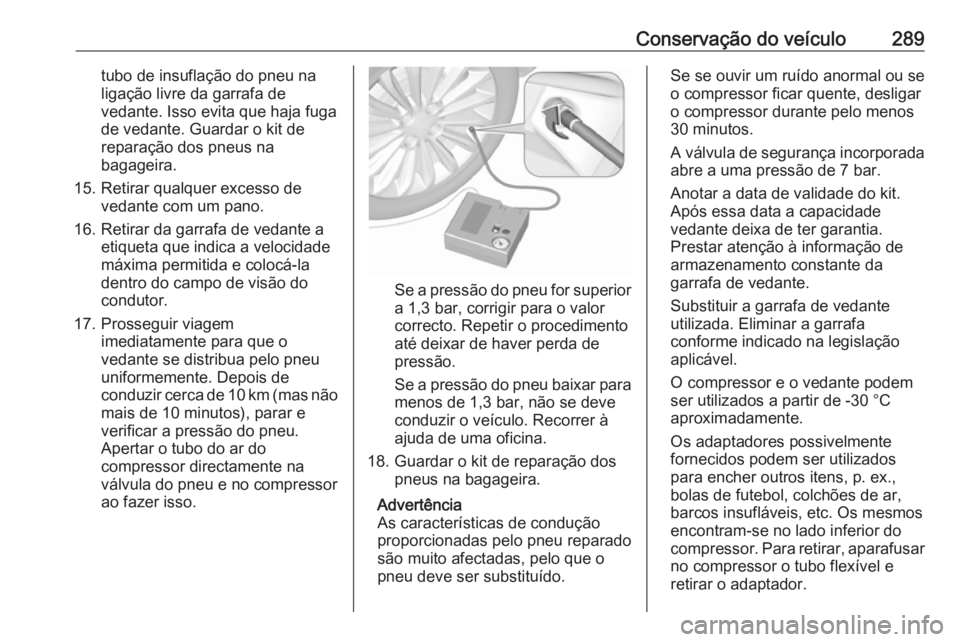

Conservação do veículo289tubo de insuflação do pneu na
ligação livre da garrafa de
vedante. Isso evita que haja fuga
de vedante. Guardar o kit de
reparação dos pneus na
bagageira.
15. Retirar qualquer excesso de vedante com um pano.
16. Retirar da garrafa de vedante a etiqueta que indica a velocidade
máxima permitida e colocá-la
dentro do campo de visão do
condutor.
17. Prosseguir viagem imediatamente para que o
vedante se distribua pelo pneu
uniformemente. Depois de
conduzir cerca de 10 km (mas não mais de 10 minutos), parar e
verificar a pressão do pneu.
Apertar o tubo do ar do
compressor directamente na
válvula do pneu e no compressor
ao fazer isso.
Se a pressão do pneu for superior
a 1,3 bar, corrigir para o valor
correcto. Repetir o procedimento
até deixar de haver perda de
pressão.
Se a pressão do pneu baixar para menos de 1,3 bar, não se deve
conduzir o veículo. Recorrer à
ajuda de uma oficina.
18. Guardar o kit de reparação dos pneus na bagageira.
Advertência
As características de condução
proporcionadas pelo pneu reparado são muito afectadas, pelo que o
pneu deve ser substituído.
Se se ouvir um ruído anormal ou se
o compressor ficar quente, desligar
o compressor durante pelo menos 30 minutos.
A válvula de segurança incorporada abre a uma pressão de 7 bar.
Anotar a data de validade do kit.
Após essa data a capacidade
vedante deixa de ter garantia.
Prestar atenção à informação de
armazenamento constante da
garrafa de vedante.
Substituir a garrafa de vedante
utilizada. Eliminar a garrafa
conforme indicado na legislação
aplicável.
O compressor e o vedante podem
ser utilizados a partir de -30 °C
aproximadamente.
Os adaptadores possivelmente
fornecidos podem ser utilizados
para encher outros itens, p. ex.,
bolas de futebol, colchões de ar,
barcos insufláveis, etc. Os mesmos
encontram-se no lado inferior do
compressor. Para retirar, aparafusar
no compressor o tubo flexível e
retirar o adaptador.

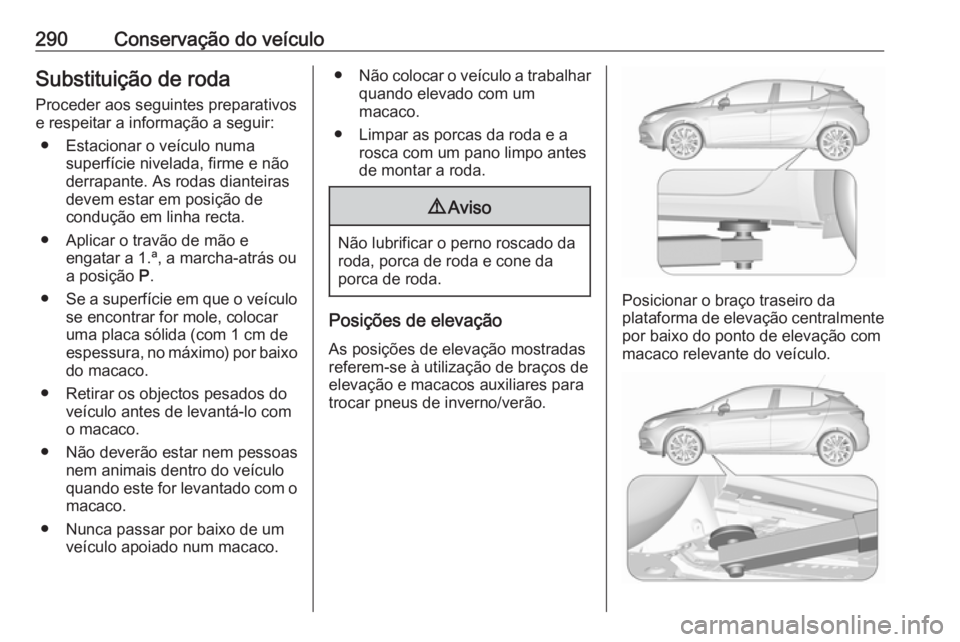

290Conservação do veículoSubstituição de roda
Proceder aos seguintes preparativos
e respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
● Aplicar o travão de mão e engatar a 1.ª, a marcha-atrás oua posição P.
● Se a superfície em que o veículo
se encontrar for mole, colocar
uma placa sólida (com 1 cm de
espessura, no máximo) por baixo
do macaco.
● Retirar os objectos pesados do veículo antes de levantá-lo com
o macaco.
● Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o macaco.
● Nunca passar por baixo de um veículo apoiado num macaco.●Não colocar o veículo a trabalhar
quando elevado com um
macaco.
● Limpar as porcas da roda e a rosca com um pano limpo antesde montar a roda.9 Aviso
Não lubrificar o perno roscado da
roda, porca de roda e cone da
porca de roda.
Posições de elevação
As posições de elevação mostradas
referem-se à utilização de braços de elevação e macacos auxiliares para
trocar pneus de inverno/verão.
Posicionar o braço traseiro da
plataforma de elevação centralmente por baixo do ponto de elevação com
macaco relevante do veículo.

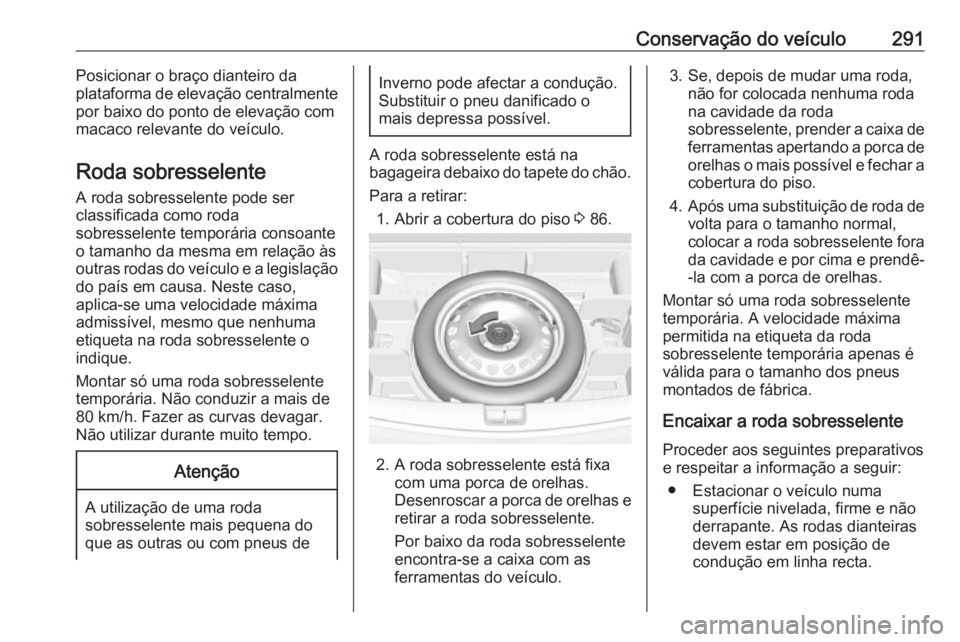

Conservação do veículo291Posicionar o braço dianteiro da
plataforma de elevação centralmente
por baixo do ponto de elevação com
macaco relevante do veículo.
Roda sobresselente A roda sobresselente pode ser
classificada como roda
sobresselente temporária consoante
o tamanho da mesma em relação às
outras rodas do veículo e a legislação
do país em causa. Neste caso,
aplica-se uma velocidade máxima
admissível, mesmo que nenhuma
etiqueta na roda sobresselente o
indique.
Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar. Não utilizar durante muito tempo.Atenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
A roda sobresselente está na
bagageira debaixo do tapete do chão.
Para a retirar: 1. Abrir a cobertura do piso 3 86.
2. A roda sobresselente está fixa
com uma porca de orelhas.
Desenroscar a porca de orelhas e
retirar a roda sobresselente.
Por baixo da roda sobresselente
encontra-se a caixa com as
ferramentas do veículo.
3. Se, depois de mudar uma roda, não for colocada nenhuma roda
na cavidade da roda
sobresselente, prender a caixa de
ferramentas apertando a porca de orelhas o mais possível e fechar a
cobertura do piso.
4. Após uma substituição de roda de
volta para o tamanho normal,
colocar a roda sobresselente fora
da cavidade e por cima e prendê- -la com a porca de orelhas.
Montar só uma roda sobresselente
temporária. A velocidade máxima
permitida na etiqueta da roda
sobresselente temporária apenas é
válida para o tamanho dos pneus
montados de fábrica.
Encaixar a roda sobresselente
Proceder aos seguintes preparativos
e respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.

292Conservação do veículo● Aplicar o travão de mão eengatar a 1.ª, a marcha-atrás oua posição P.
● Retirar a roda sobresselente.
● Nunca mudar mais do que uma roda ao mesmo tempo.
● Só utilizar o macaco para mudar pneus no caso de furos, e não
para mudança de pneus sazonal
(pneus de Inverno/Verão).
● O macaco não necessita de manutenção.
● Se a superfície em que o veículo
se encontrar for mole, colocar
uma placa sólida (com 1 cm de
espessura, no máximo) por baixo
do macaco.
● Retirar os objectos pesados do veículo antes de levantá-lo com
o macaco.
● Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o macaco.
● Nunca passar por baixo de um veículo apoiado num macaco.●Não colocar o veículo a trabalhar
quando elevado com um
macaco.
● Limpar as porcas da roda e a rosca com um pano limpo antes
de montar a roda.9 Aviso
Não lubrificar o perno roscado da
roda, porca de roda e cone da
porca de roda.
1. Jantes de aço com tampão: Retirar o tampão da roda.
Jantes de liga: Desengatar as
tampas dos parafusos das rodas
com uma chave de fendas e
remover. A fim de proteger a
pintura da roda e a tampa,
envolva um pano à volta da ponta
da chave de fendas 3 276.2. Desdobrar a chave de rodas e
instalar certificando-se que fica
bem colocada e desaparafusar
cada parafuso meia volta.
As rodas poderão estar
protegidas por porcas de bloqueio das rodas. Para aliviar estas
porcas específicas, primeiro
encaixar o adaptador das porcas
de bloqueio das rodas na cabeça
da porca antes de instalar a chave
de rodas. O adaptador encontra- -se no porta-luvas.

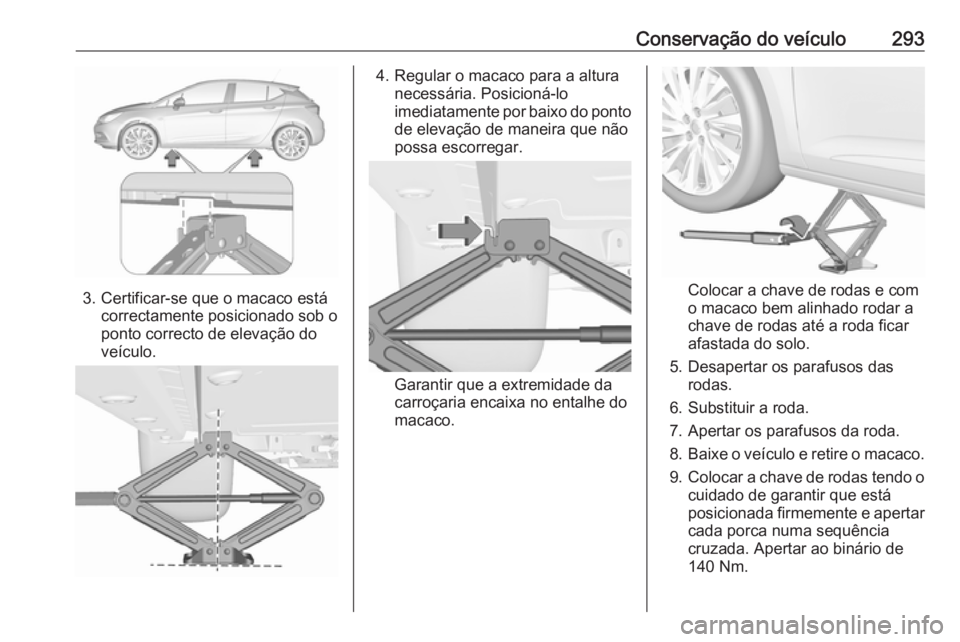

Conservação do veículo293
3. Certificar-se que o macaco estácorrectamente posicionado sob o
ponto correcto de elevação do
veículo.
4. Regular o macaco para a altura necessária. Posicioná-lo
imediatamente por baixo do ponto de elevação de maneira que não
possa escorregar.
Garantir que a extremidade da
carroçaria encaixa no entalhe do
macaco.
Colocar a chave de rodas e com
o macaco bem alinhado rodar a
chave de rodas até a roda ficar
afastada do solo.
5. Desapertar os parafusos das rodas.
6. Substituir a roda.
7. Apertar os parafusos da roda.
8. Baixe o veículo e retire o macaco.
9. Colocar a chave de rodas tendo o
cuidado de garantir que está
posicionada firmemente e apertar cada porca numa sequência
cruzada. Apertar ao binário de
140 Nm.

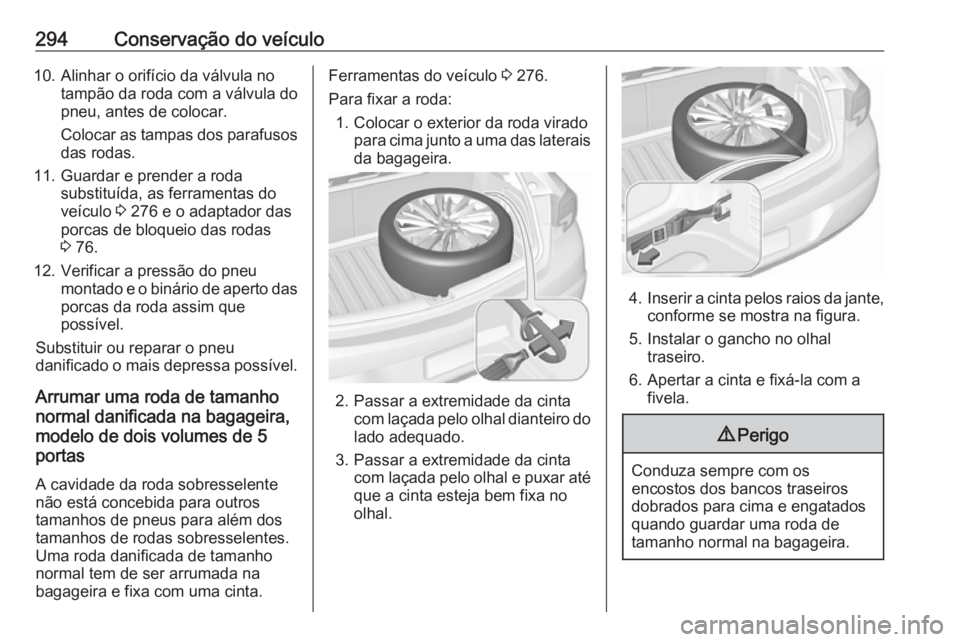

294Conservação do veículo10. Alinhar o orifício da válvula notampão da roda com a válvula do
pneu, antes de colocar.
Colocar as tampas dos parafusos
das rodas.
11. Guardar e prender a roda substituída, as ferramentas do
veículo 3 276 e o adaptador das
porcas de bloqueio das rodas
3 76.
12. Verificar a pressão do pneu montado e o binário de aperto dasporcas da roda assim que
possível.
Substituir ou reparar o pneu
danificado o mais depressa possível.
Arrumar uma roda de tamanho
normal danificada na bagageira,
modelo de dois volumes de 5
portas
A cavidade da roda sobresselente
não está concebida para outros
tamanhos de pneus para além dos
tamanhos de rodas sobresselentes.
Uma roda danificada de tamanho
normal tem de ser arrumada na
bagageira e fixa com uma cinta.Ferramentas do veículo 3 276.
Para fixar a roda: 1. Colocar o exterior da roda virado para cima junto a uma das lateraisda bagageira.
2. Passar a extremidade da cinta com laçada pelo olhal dianteiro do
lado adequado.
3. Passar a extremidade da cinta com laçada pelo olhal e puxar atéque a cinta esteja bem fixa noolhal.
4. Inserir a cinta pelos raios da jante,
conforme se mostra na figura.
5. Instalar o gancho no olhal traseiro.
6. Apertar a cinta e fixá-la com a fivela.
9 Perigo
Conduza sempre com os
encostos dos bancos traseiros
dobrados para cima e engatados
quando guardar uma roda de
tamanho normal na bagageira.

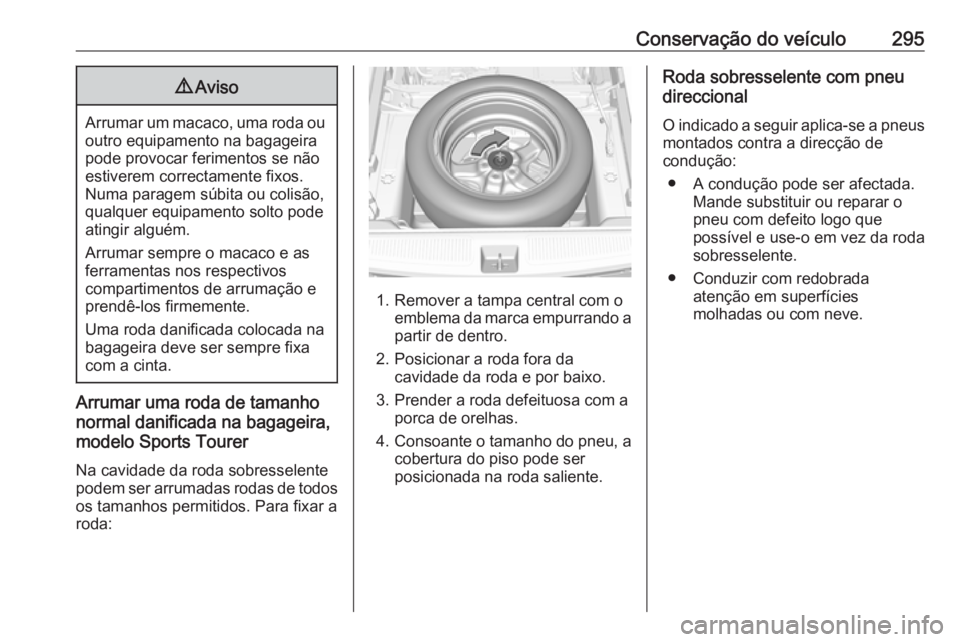

Conservação do veículo2959Aviso
Arrumar um macaco, uma roda ou
outro equipamento na bagageira
pode provocar ferimentos se não
estiverem correctamente fixos.
Numa paragem súbita ou colisão,
qualquer equipamento solto pode
atingir alguém.
Arrumar sempre o macaco e as ferramentas nos respectivos
compartimentos de arrumação e
prendê-los firmemente.
Uma roda danificada colocada na
bagageira deve ser sempre fixa
com a cinta.
Arrumar uma roda de tamanho
normal danificada na bagageira,
modelo Sports Tourer
Na cavidade da roda sobresselentepodem ser arrumadas rodas de todos os tamanhos permitidos. Para fixar a
roda:
1. Remover a tampa central com o emblema da marca empurrando apartir de dentro.
2. Posicionar a roda fora da cavidade da roda e por baixo.
3. Prender a roda defeituosa com a porca de orelhas.
4. Consoante o tamanho do pneu, a
cobertura do piso pode ser
posicionada na roda saliente.
Roda sobresselente com pneu
direccional
O indicado a seguir aplica-se a pneus montados contra a direcção de
condução:
● A condução pode ser afectada. Mande substituir ou reparar o
pneu com defeito logo que
possível e use-o em vez da roda sobresselente.
● Conduzir com redobrada atenção em superfícies
molhadas ou com neve.

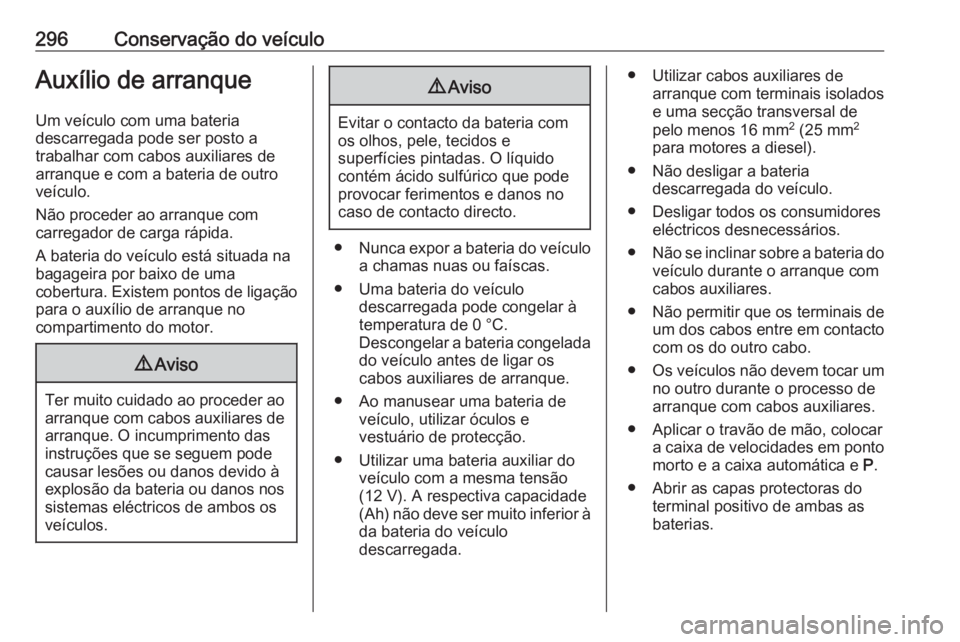

296Conservação do veículoAuxílio de arranque
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.
Não proceder ao arranque com
carregador de carga rápida.
A bateria do veículo está situada na
bagageira por baixo de uma
cobertura. Existem pontos de ligação para o auxílio de arranque no
compartimento do motor.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido
contém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
● Nunca expor a bateria do veículo
a chamas nuas ou faíscas.
● Uma bateria do veículo descarregada pode congelar à
temperatura de 0 °C.
Descongelar a bateria congelada do veículo antes de ligar os
cabos auxiliares de arranque.
● Ao manusear uma bateria de veículo, utilizar óculos e
vestuário de protecção.
● Utilizar uma bateria auxiliar do veículo com a mesma tensão
(12 V). A respectiva capacidade
(Ah) não deve ser muito inferior à
da bateria do veículo
descarregada.
● Utilizar cabos auxiliares de arranque com terminais isolados
e uma secção transversal de
pelo menos 16 mm 2
(25 mm 2
para motores a diesel).
● Não desligar a bateria descarregada do veículo.
● Desligar todos os consumidores eléctricos desnecessários.
● Não se inclinar sobre a bateria do
veículo durante o arranque com
cabos auxiliares.
● Não permitir que os terminais de um dos cabos entre em contacto
com os do outro cabo.
● Os veículos não devem tocar um
no outro durante o processo de
arranque com cabos auxiliares.
● Aplicar o travão de mão, colocar a caixa de velocidades em pontomorto e a caixa automática e P.
● Abrir as capas protectoras do terminal positivo de ambas as
baterias.

Conservação do veículo297

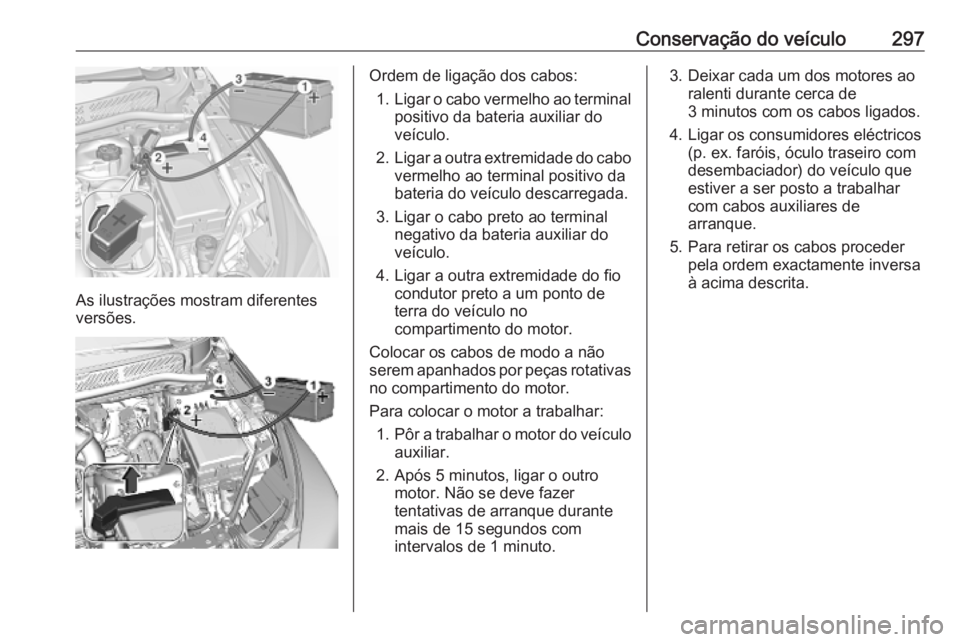

As ilustrações mostram diferentes
versões.
Ordem de ligação dos cabos:
1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar do
veículo.
2. Ligar a outra extremidade do cabo
vermelho ao terminal positivo da
bateria do veículo descarregada.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar do
veículo.
4. Ligar a outra extremidade do fio condutor preto a um ponto de
terra do veículo no
compartimento do motor.
Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para colocar o motor a trabalhar: 1. Pôr a trabalhar o motor do veículo
auxiliar.
2. Após 5 minutos, ligar o outro motor. Não se deve fazer
tentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.3. Deixar cada um dos motores ao ralenti durante cerca de
3 minutos com os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro com
desembaciador) do veículo que
estiver a ser posto a trabalhar
com cabos auxiliares de
arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.

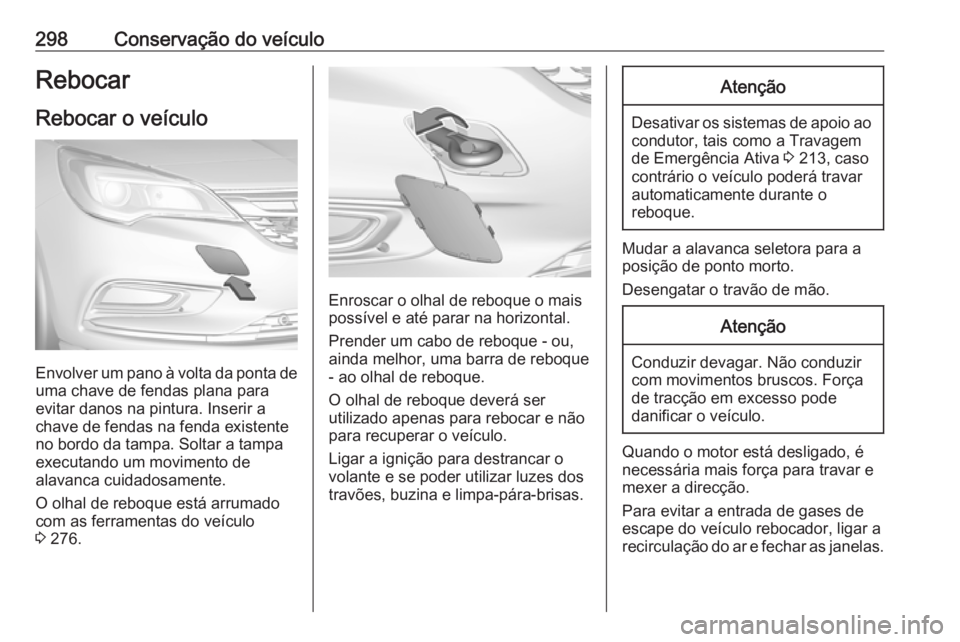

298Conservação do veículoRebocar
Rebocar o veículo
Envolver um pano à volta da ponta de uma chave de fendas plana para
evitar danos na pintura. Inserir a
chave de fendas na fenda existente
no bordo da tampa. Soltar a tampa
executando um movimento de
alavanca cuidadosamente.
O olhal de reboque está arrumado
com as ferramentas do veículo
3 276.
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque - ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Ligar a ignição para destrancar o
volante e se poder utilizar luzes dos
travões, buzina e limpa-pára-brisas.
Atenção
Desativar os sistemas de apoio ao condutor, tais como a Travagem
de Emergência Ativa 3 213, caso
contrário o veículo poderá travar
automaticamente durante o
reboque.
Mudar a alavanca seletora para a
posição de ponto morto.
Desengatar o travão de mão.
Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.
Para evitar a entrada de gases de escape do veículo rebocador, ligar a
recirculação do ar e fechar as janelas.
