Conservação do veículo269Luzes do habitáculo
Mandar substituir as seguintes
lâmpadas numa oficina:
● luz de cortesia, luzes de leitura
● luz da bagageira
● iluminação do painel de instrumentosInstalação elétrica
Fusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
● compartimento do motor
● painel de instrumentos
● bagageira
Antes de se substituir um fusível,
desligar o respectivo interruptor e a ignição.
Um fusível fundido é identificável por
um fio derretido.Atenção
Não substituir o fusível até ter sido corrigida a causa da avaria.
Algumas funções são protegidas por
vários fusíveis.
Podem também existir fusíveis sem
função atribuída.

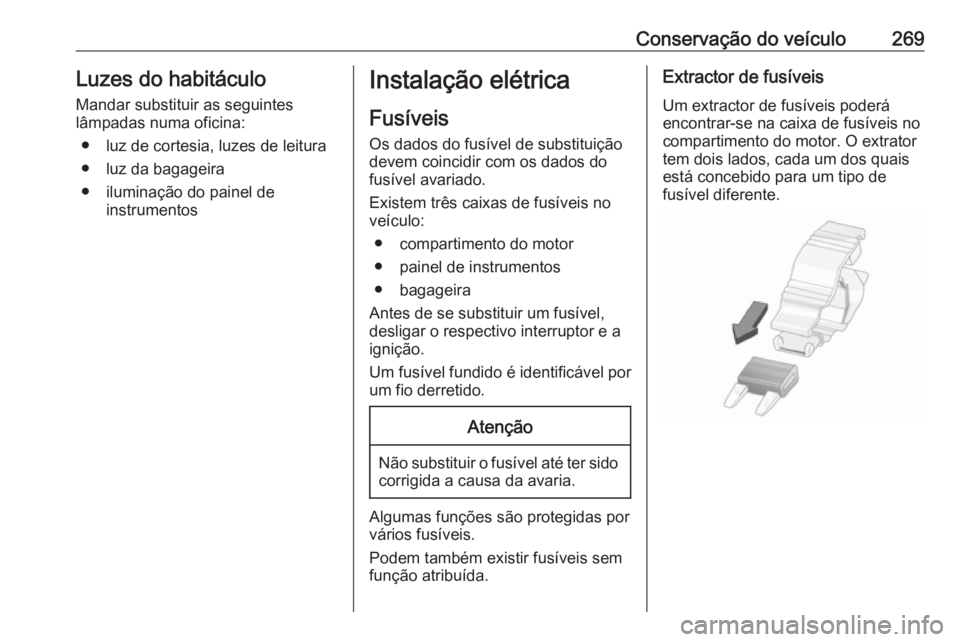

Extractor de fusíveis
Um extractor de fusíveis poderá
encontrar-se na caixa de fusíveis no
compartimento do motor. O extrator
tem dois lados, cada um dos quais
está concebido para um tipo de
fusível diferente.

270Conservação do veículo
Segurar no fusível com o extrator de
fusíveis e remover o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a tampa e removê-la.

Conservação do veículo271N.ºCircuito1Motor de arranque2Motor de arranque3Sensor de escape4Módulo de controlo do motor5Funções do motor / Aero-obtu‐
rador6Módulo de controlo da caixa de
velocidades7Aviso de colisão dianteira /
Programador de velocidade
adaptável8Módulo de controlo do motor9Sistema de controlo da climati‐
zação10Sistema de escape diesel11Sistema de trancagem da porta
da bagageira / Transmissão12Massagem lombar do banco13After boil pumpN.ºCircuito14Sistema de escape diesel15Sensor de escape16Injecção de combustível17Injecção de combustível18Sistema de escape diesel19Sistema de escape diesel20–21–22ABS23Sistema de lavagem para para- -brisas e óculo traseiro24Limpa-vidros dos faróis25Aquecimento do combustível
diesel26Módulo de controlo da caixa de
velocidades27Módulo de porta da bagageira
elétrica28–N.ºCircuito29Óculo traseiro aquecido30Descongelação dos espelhos
retrovisores31Módulo de aviso antirroubo32Transformador de CC / Visor
LED / Aquecedor elétrico /
Climatização / Controlador da
vela de incandescência33Buzina de aviso antirroubo34Buzina35Tomada de energia da baga‐
geira36Luz de máximo direita (halo‐
géneo) / Luz de médio direita
(LED)37Máximos lado esquerdo (Halo‐
géneo)38Farol de LED / Ajuste automá‐
tico do alcance dos faróis39Farol de nevoeiro dianteiro40Módulo de Acesso Central

272Conservação do veículoN.ºCircuito41Água no sensor de combustível /
Bomba de água42Ajuste do alcance dos faróis
manual43Bomba do combustível44Câmara traseira / Espelho retro‐ visor interior traseiro / Módulo de
reboque45Farol de LED esquerdo / Ajuste
automático esquerdo do
alcance dos faróis46Conjunto de instrumentos47Fecho da coluna de direção48Limpa-vidros traseiro49Espelho retrovisor exterior50Farol de LED direito / Ajuste
automático direito do alcance
dos faróis51Feixe das luzes de médios
(LED)N.ºCircuito52Módulo de comando do motor /
Módulo de controlo da caixa de
velocidades53Sistema de escape diesel54Limpa-pára-brisas55Rebatimento dos bancos
traseiros elétricos56–57–
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.

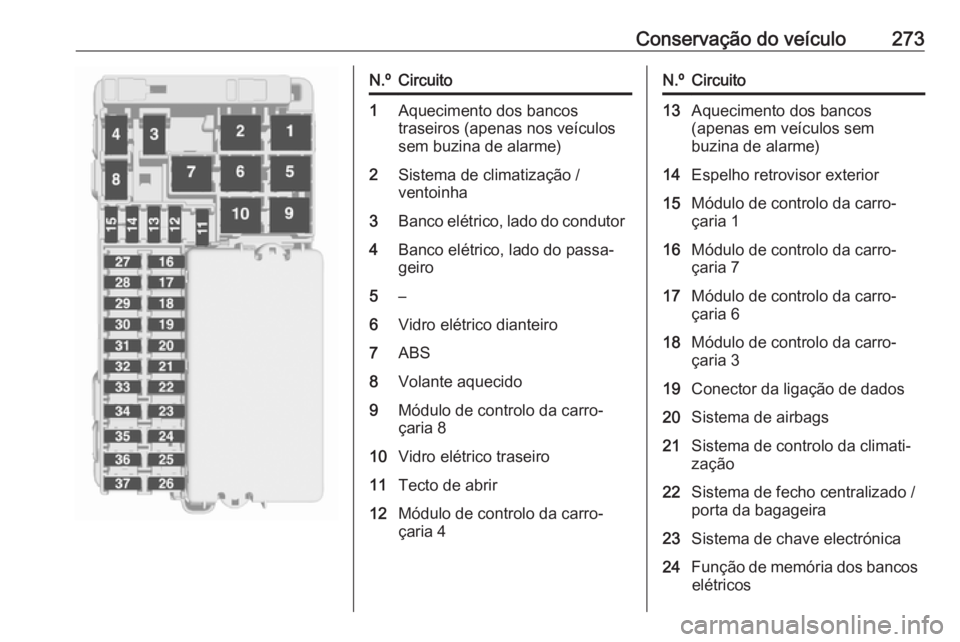

Caixa de fusíveis no painelde instrumentos
A caixa de fusíveis está situada atrás de uma cobertura.
Puxar a tampa pelo lado esquerdopara remover.

Conservação do veículo273N.ºCircuito1Aquecimento dos bancos
traseiros (apenas nos veículos
sem buzina de alarme)2Sistema de climatização /
ventoinha3Banco elétrico, lado do condutor4Banco elétrico, lado do passa‐
geiro5–6Vidro elétrico dianteiro7ABS8Volante aquecido9Módulo de controlo da carro‐
çaria 810Vidro elétrico traseiro11Tecto de abrir12Módulo de controlo da carro‐
çaria 4N.ºCircuito13Aquecimento dos bancos
(apenas em veículos sem
buzina de alarme)14Espelho retrovisor exterior15Módulo de controlo da carro‐
çaria 116Módulo de controlo da carro‐
çaria 717Módulo de controlo da carro‐
çaria 618Módulo de controlo da carro‐
çaria 319Conector da ligação de dados20Sistema de airbags21Sistema de controlo da climati‐
zação22Sistema de fecho centralizado /
porta da bagageira23Sistema de chave electrónica24Função de memória dos bancos elétricos

274Conservação do veículoN.ºCircuito25Volante com sistema de airbags26Interruptor de ignição / Tranca
da direção27Módulo de controlo da carro‐
çaria 228Porta USB29Isqueiro / Tomada elétrica dian‐
teira30Alavanca selectora31Limpa-vidros do óculo traseiro32Módulo de controlo da caixa de
velocidades33Sistema de alarme antirroubo /
Recetor acústico elétrico34Sensores de estacionamento /
Aviso de ângulo morto / Sistema
de informação e lazer / Porta
USB35OnStarN.ºCircuito36Visor de Informação / Conjunto
de instrumentos / Leitor de CD37Sistema de informação e lazer /
rádio
Depois de substituir os fusíveis
avariados, fechar a tampa da caixa
de fusíveis:
1. Aplicar a cobertura no lado direito.
2. Rebater o lado esquerdo da
cobertura para a frente. Ter
atenção para que o grampo de
fixação fique orientado como se
mostra na ilustração.

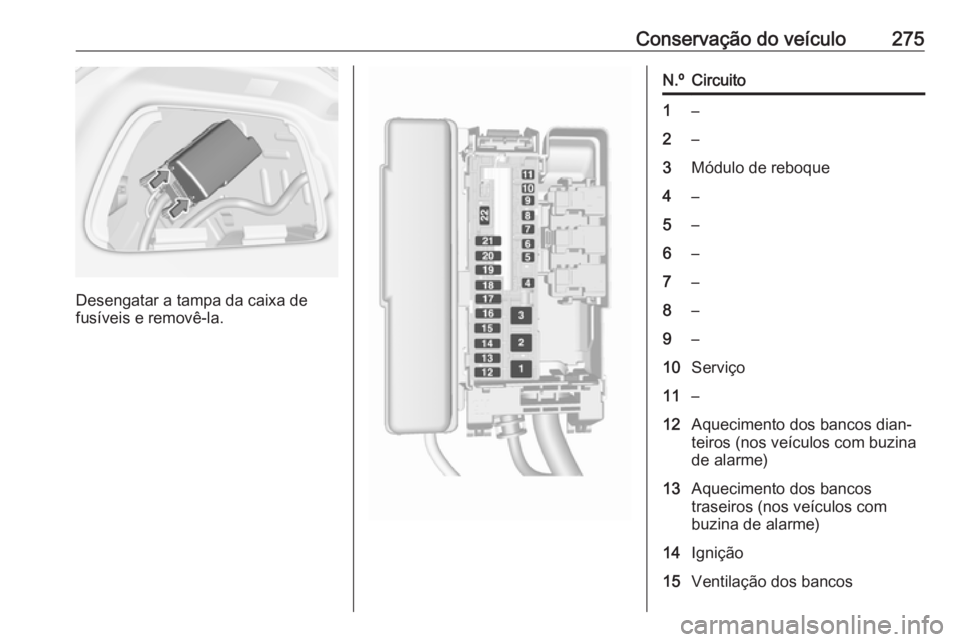

Caixa de fusíveis na
bagageira
A caixa de fusíveis está situada no
lado esquerdo da bagageira, atrás de
uma tampa.
Retirar a tampa.

Conservação do veículo275
Desengatar a tampa da caixa de
fusíveis e removê-la.
N.ºCircuito1–2–3Módulo de reboque4–5–6–7–8–9–10Serviço11–12Aquecimento dos bancos dian‐
teiros (nos veículos com buzina
de alarme)13Aquecimento dos bancos
traseiros (nos veículos com
buzina de alarme)14Ignição15Ventilação dos bancos

276Conservação do veículoN.ºCircuito16Ponto de saída do reboque17Ponto de saída do reboque18–19–20–21–22–
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.

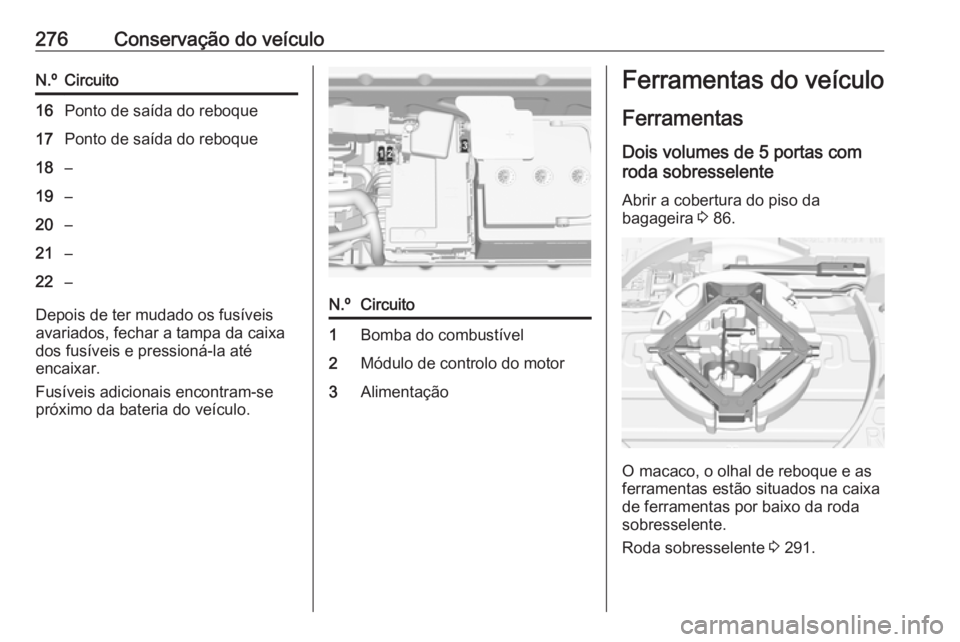

Fusíveis adicionais encontram-se próximo da bateria do veículo.
N.ºCircuito1Bomba do combustível2Módulo de controlo do motor3AlimentaçãoFerramentas do veículo
Ferramentas Dois volumes de 5 portas com
roda sobresselente
Abrir a cobertura do piso da
bagageira 3 86.
O macaco, o olhal de reboque e as
ferramentas estão situados na caixa
de ferramentas por baixo da roda
sobresselente.
Roda sobresselente 3 291.

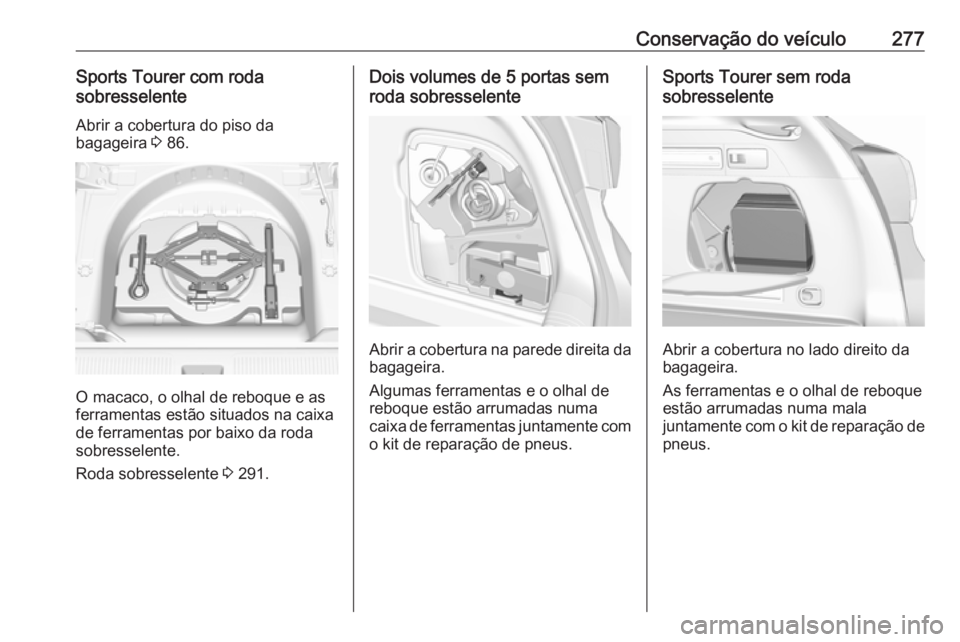

Conservação do veículo277Sports Tourer com roda
sobresselente
Abrir a cobertura do piso da
bagageira 3 86.
O macaco, o olhal de reboque e as
ferramentas estão situados na caixa
de ferramentas por baixo da roda
sobresselente.
Roda sobresselente 3 291.
Dois volumes de 5 portas sem
roda sobresselente
Abrir a cobertura na parede direita da
bagageira.
Algumas ferramentas e o olhal de reboque estão arrumadas numa
caixa de ferramentas juntamente com o kit de reparação de pneus.
Sports Tourer sem roda
sobresselente
Abrir a cobertura no lado direito da
bagageira.
As ferramentas e o olhal de reboque
estão arrumadas numa mala
juntamente com o kit de reparação de pneus.

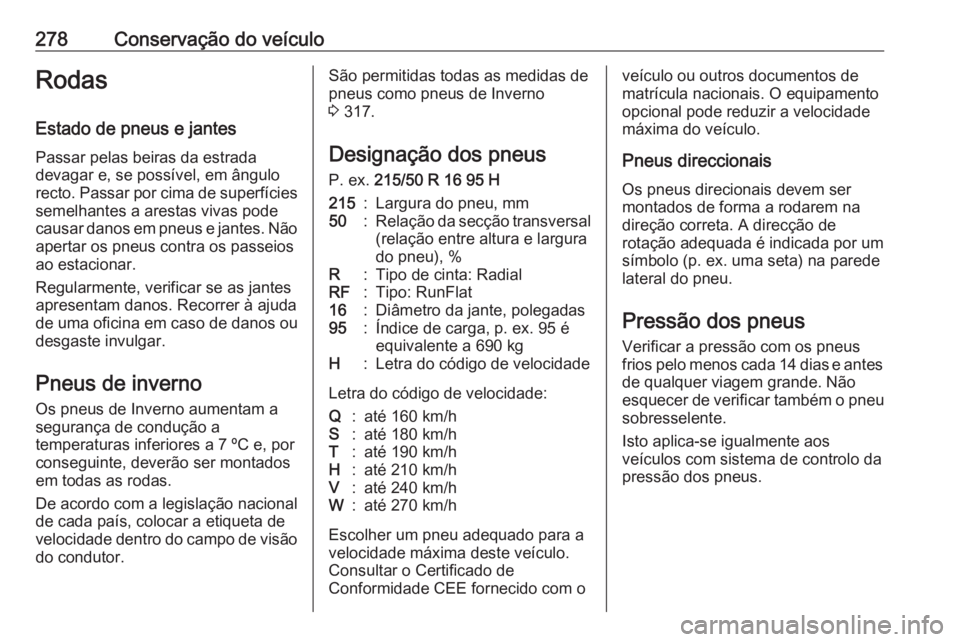

278Conservação do veículoRodas
Estado de pneus e jantes Passar pelas beiras da estrada
devagar e, se possível, em ângulo
recto. Passar por cima de superfícies semelhantes a arestas vivas pode
causar danos em pneus e jantes. Não
apertar os pneus contra os passeios
ao estacionar.
Regularmente, verificar se as jantes
apresentam danos. Recorrer à ajuda
de uma oficina em caso de danos ou
desgaste invulgar.
Pneus de inverno
Os pneus de Inverno aumentam a
segurança de condução a
temperaturas inferiores a 7 ºC e, por conseguinte, deverão ser montados
em todas as rodas.
De acordo com a legislação nacional
de cada país, colocar a etiqueta de
velocidade dentro do campo de visão do condutor.São permitidas todas as medidas de
pneus como pneus de Inverno
3 317.
Designação dos pneus
P. ex. 215/50 R 16 95 H215:Largura do pneu, mm50:Relação da secção transversal
(relação entre altura e largura
do pneu), %R:Tipo de cinta: RadialRF:Tipo: RunFlat16:Diâmetro da jante, polegadas95:Índice de carga, p. ex. 95 é
equivalente a 690 kgH:Letra do código de velocidade
Letra do código de velocidade:
Q:até 160 km/hS:até 180 km/hT:até 190 km/hH:até 210 km/hV:até 240 km/hW:até 270 km/h
Escolher um pneu adequado para a
velocidade máxima deste veículo.
Consultar o Certificado de
Conformidade CEE fornecido com o
veículo ou outros documentos de
matrícula nacionais. O equipamento
opcional pode reduzir a velocidade
máxima do veículo.
Pneus direccionais
Os pneus direcionais devem ser
montados de forma a rodarem na
direção correta. A direcção de
rotação adequada é indicada por um
símbolo (p. ex. uma seta) na parede
lateral do pneu.
Pressão dos pneus Verificar a pressão com os pneus
frios pelo menos cada 14 dias e antes de qualquer viagem grande. Não
esquecer de verificar também o pneu sobresselente.
Isto aplica-se igualmente aos
veículos com sistema de controlo da pressão dos pneus.
