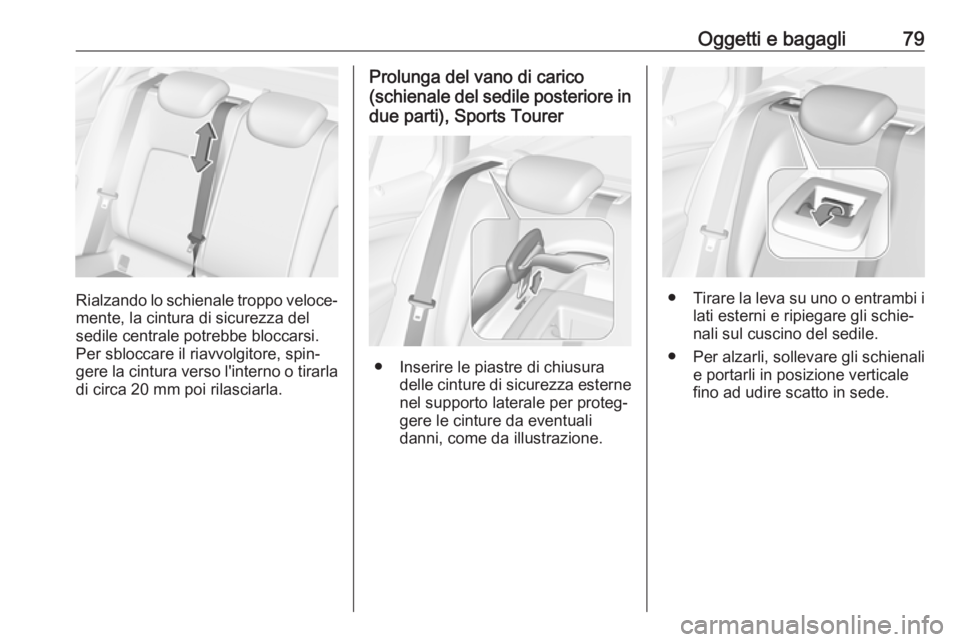

Oggetti e bagagli79
Rialzando lo schienale troppo veloce‐
mente, la cintura di sicurezza del
sedile centrale potrebbe bloccarsi. Per sbloccare il riavvolgitore, spin‐
gere la cintura verso l'interno o tirarla di circa 20 mm poi rilasciarla.
Prolunga del vano di carico
(schienale del sedile posteriore in due parti), Sports Tourer
● Inserire le piastre di chiusura delle cinture di sicurezza esternenel supporto laterale per proteg‐
gere le cinture da eventuali
danni, come da illustrazione.
● Tirare la leva su uno o entrambi i
lati esterni e ripiegare gli schie‐
nali sul cuscino del sedile.
● Per alzarli, sollevare gli schienali e portarli in posizione verticale
fino ad udire scatto in sede.

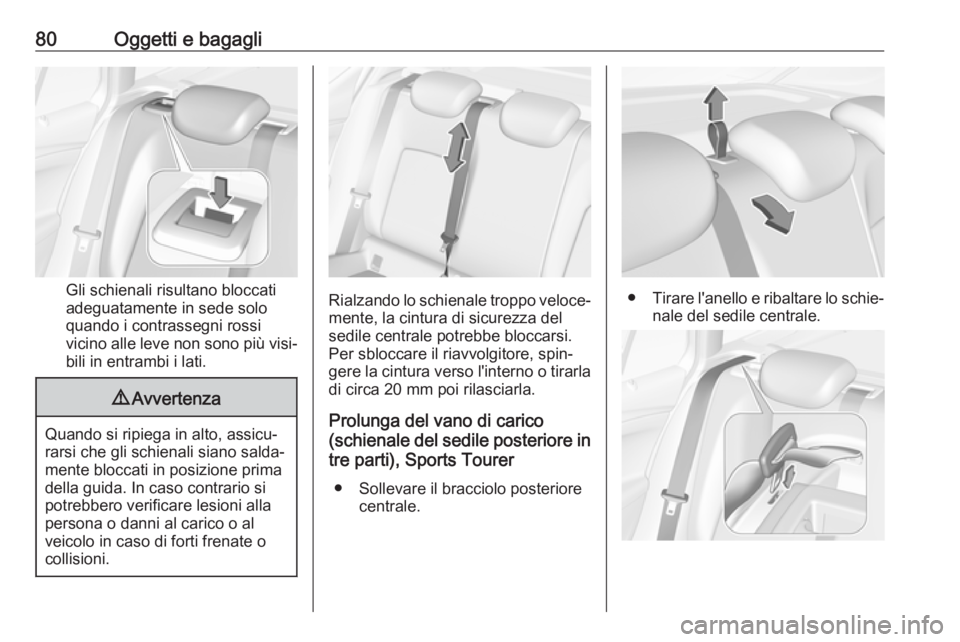

80Oggetti e bagagli
Gli schienali risultano bloccati
adeguatamente in sede solo
quando i contrassegni rossi
vicino alle leve non sono più visi‐
bili in entrambi i lati.
9 Avvertenza
Quando si ripiega in alto, assicu‐
rarsi che gli schienali siano salda‐
mente bloccati in posizione prima
della guida. In caso contrario si
potrebbero verificare lesioni alla
persona o danni al carico o al
veicolo in caso di forti frenate o
collisioni.
Rialzando lo schienale troppo veloce‐
mente, la cintura di sicurezza del
sedile centrale potrebbe bloccarsi.
Per sbloccare il riavvolgitore, spin‐
gere la cintura verso l'interno o tirarla di circa 20 mm poi rilasciarla.
Prolunga del vano di carico
(schienale del sedile posteriore in tre parti), Sports Tourer
● Sollevare il bracciolo posteriore centrale.●Tirare l'anello e ribaltare lo schie‐
nale del sedile centrale.

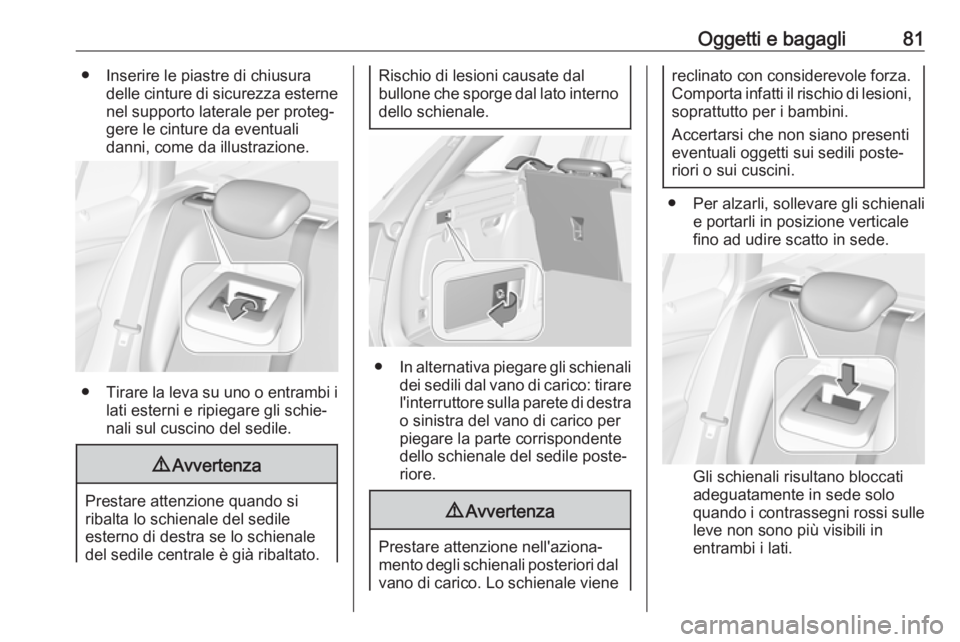

Oggetti e bagagli81● Inserire le piastre di chiusuradelle cinture di sicurezza esternenel supporto laterale per proteg‐
gere le cinture da eventuali
danni, come da illustrazione.
● Tirare la leva su uno o entrambi i
lati esterni e ripiegare gli schie‐
nali sul cuscino del sedile.
9 Avvertenza
Prestare attenzione quando si
ribalta lo schienale del sedile
esterno di destra se lo schienale
del sedile centrale è già ribaltato.
Rischio di lesioni causate dal
bullone che sporge dal lato interno dello schienale.
● In alternativa piegare gli schienali
dei sedili dal vano di carico: tirare
l'interruttore sulla parete di destra
o sinistra del vano di carico per
piegare la parte corrispondente
dello schienale del sedile poste‐
riore.
9 Avvertenza
Prestare attenzione nell'aziona‐
mento degli schienali posteriori dal
vano di carico. Lo schienale viene
reclinato con considerevole forza.
Comporta infatti il rischio di lesioni, soprattutto per i bambini.
Accertarsi che non siano presenti
eventuali oggetti sui sedili poste‐
riori o sui cuscini.
● Per alzarli, sollevare gli schienali e portarli in posizione verticale
fino ad udire scatto in sede.
Gli schienali risultano bloccati
adeguatamente in sede solo
quando i contrassegni rossi sulle
leve non sono più visibili in
entrambi i lati.

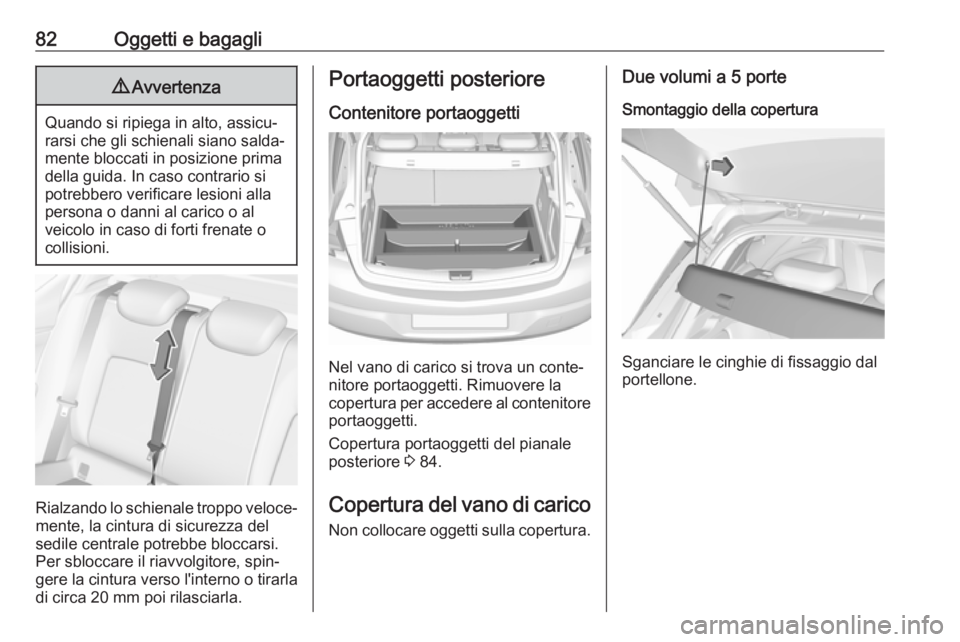

82Oggetti e bagagli9Avvertenza
Quando si ripiega in alto, assicu‐
rarsi che gli schienali siano salda‐
mente bloccati in posizione prima
della guida. In caso contrario si
potrebbero verificare lesioni alla
persona o danni al carico o al
veicolo in caso di forti frenate o
collisioni.
Rialzando lo schienale troppo veloce‐
mente, la cintura di sicurezza del
sedile centrale potrebbe bloccarsi.
Per sbloccare il riavvolgitore, spin‐
gere la cintura verso l'interno o tirarla di circa 20 mm poi rilasciarla.
Portaoggetti posteriore
Contenitore portaoggetti
Nel vano di carico si trova un conte‐
nitore portaoggetti. Rimuovere la
copertura per accedere al contenitore
portaoggetti.
Copertura portaoggetti del pianale
posteriore 3 84.
Copertura del vano di carico
Non collocare oggetti sulla copertura.
Due volumi a 5 porte
Smontaggio della copertura
Sganciare le cinghie di fissaggio dal
portellone.

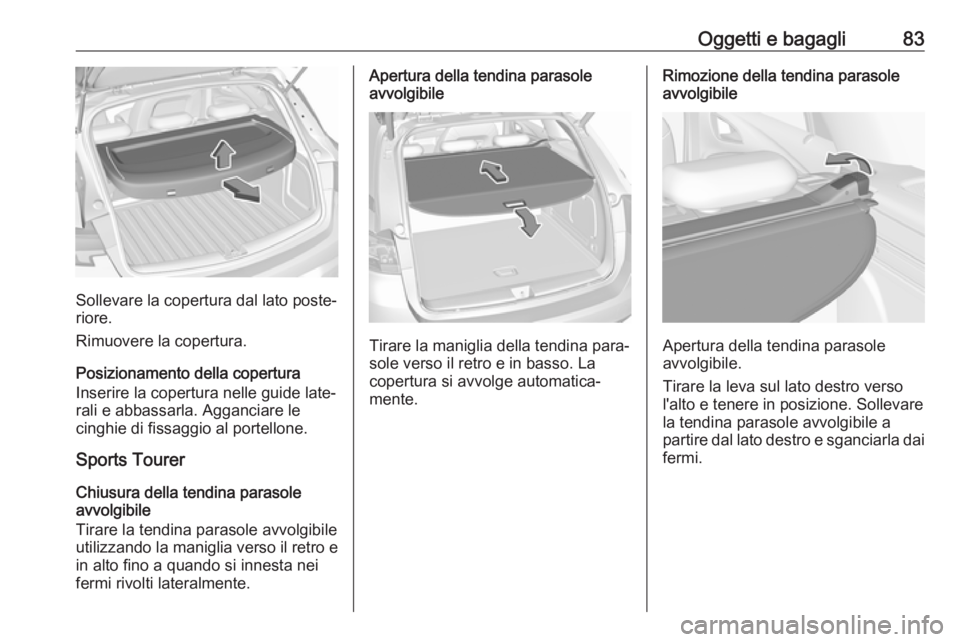

Oggetti e bagagli83
Sollevare la copertura dal lato poste‐
riore.
Rimuovere la copertura.
Posizionamento della copertura
Inserire la copertura nelle guide late‐ rali e abbassarla. Agganciare le
cinghie di fissaggio al portellone.
Sports Tourer
Chiusura della tendina parasole
avvolgibile
Tirare la tendina parasole avvolgibile
utilizzando la maniglia verso il retro e
in alto fino a quando si innesta nei
fermi rivolti lateralmente.
Apertura della tendina parasole
avvolgibile
Tirare la maniglia della tendina para‐
sole verso il retro e in basso. La
copertura si avvolge automatica‐ mente.
Rimozione della tendina parasole
avvolgibile
Apertura della tendina parasole
avvolgibile.
Tirare la leva sul lato destro verso
l'alto e tenere in posizione. Sollevare
la tendina parasole avvolgibile a
partire dal lato destro e sganciarla dai
fermi.

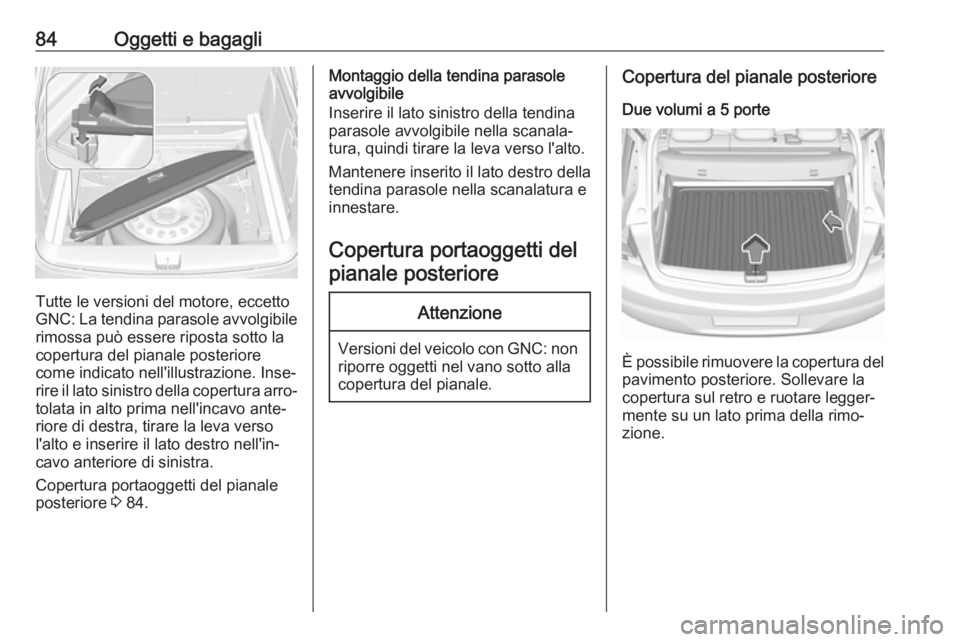

84Oggetti e bagagli
Tutte le versioni del motore, eccetto
GNC: La tendina parasole avvolgibile rimossa può essere riposta sotto la
copertura del pianale posteriore
come indicato nell'illustrazione. Inse‐
rire il lato sinistro della copertura arro‐
tolata in alto prima nell'incavo ante‐
riore di destra, tirare la leva verso
l'alto e inserire il lato destro nell'in‐
cavo anteriore di sinistra.
Copertura portaoggetti del pianale
posteriore 3 84.
Montaggio della tendina parasole
avvolgibile
Inserire il lato sinistro della tendina
parasole avvolgibile nella scanala‐
tura, quindi tirare la leva verso l'alto.
Mantenere inserito il lato destro della
tendina parasole nella scanalatura e
innestare.
Copertura portaoggetti delpianale posterioreAttenzione
Versioni del veicolo con GNC: non riporre oggetti nel vano sotto alla
copertura del pianale.
Copertura del pianale posteriore
Due volumi a 5 porte
È possibile rimuovere la copertura del pavimento posteriore. Sollevare la
copertura sul retro e ruotare legger‐
mente su un lato prima della rimo‐ zione.

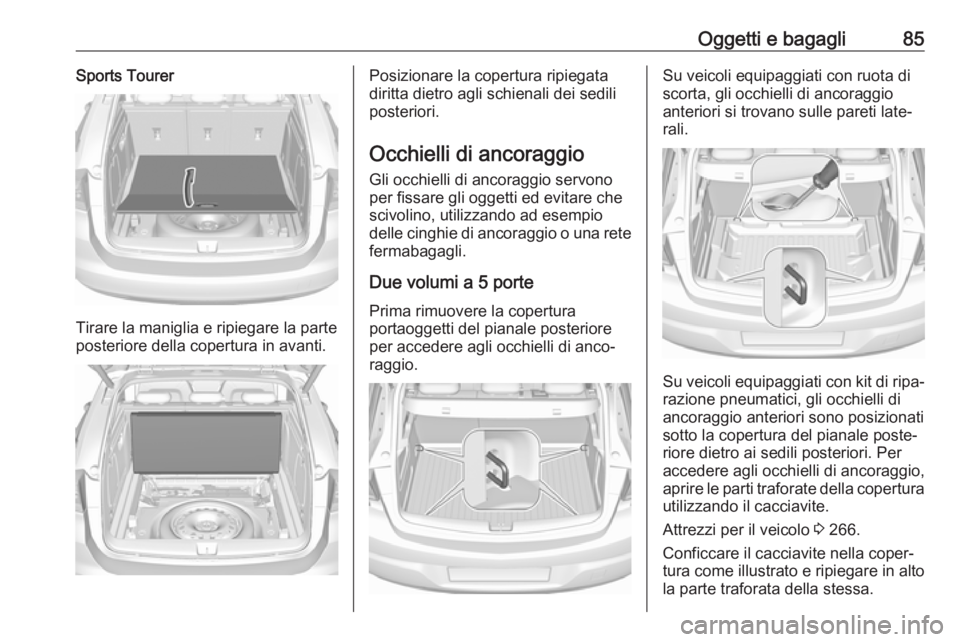

Oggetti e bagagli85Sports Tourer
Tirare la maniglia e ripiegare la parte
posteriore della copertura in avanti.
Posizionare la copertura ripiegata
diritta dietro agli schienali dei sedili
posteriori.
Occhielli di ancoraggio Gli occhielli di ancoraggio servonoper fissare gli oggetti ed evitare che
scivolino, utilizzando ad esempio
delle cinghie di ancoraggio o una rete
fermabagagli.
Due volumi a 5 porte
Prima rimuovere la copertura
portaoggetti del pianale posteriore
per accedere agli occhielli di anco‐
raggio.Su veicoli equipaggiati con ruota di
scorta, gli occhielli di ancoraggio
anteriori si trovano sulle pareti late‐
rali.
Su veicoli equipaggiati con kit di ripa‐ razione pneumatici, gli occhielli diancoraggio anteriori sono posizionati
sotto la copertura del pianale poste‐
riore dietro ai sedili posteriori. Per
accedere agli occhielli di ancoraggio,
aprire le parti traforate della copertura
utilizzando il cacciavite.
Attrezzi per il veicolo 3 266.
Conficcare il cacciavite nella coper‐
tura come illustrato e ripiegare in alto
la parte traforata della stessa.

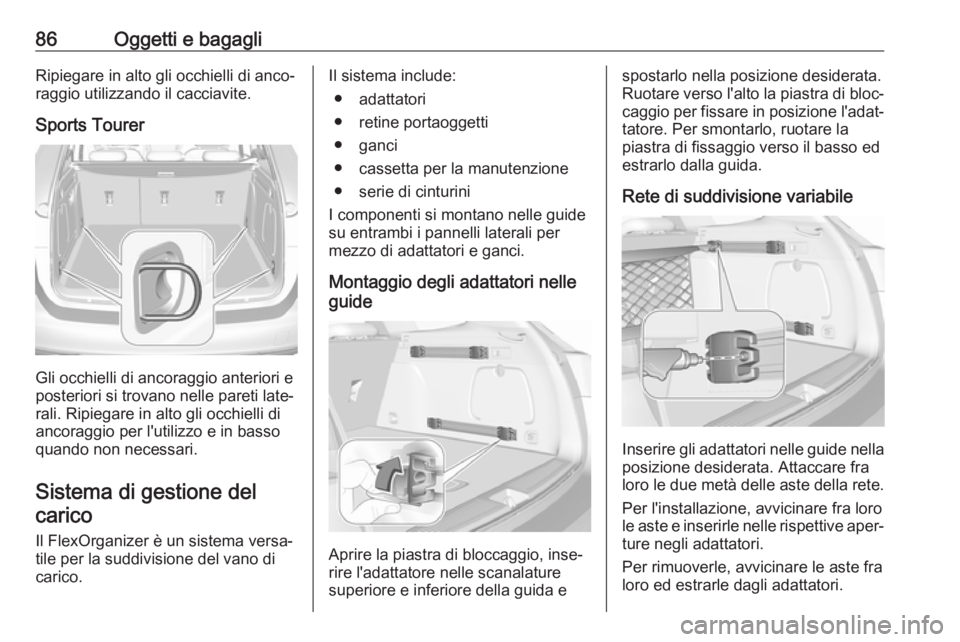

86Oggetti e bagagliRipiegare in alto gli occhielli di anco‐raggio utilizzando il cacciavite.
Sports Tourer
Gli occhielli di ancoraggio anteriori e
posteriori si trovano nelle pareti late‐
rali. Ripiegare in alto gli occhielli di
ancoraggio per l'utilizzo e in basso
quando non necessari.
Sistema di gestione del carico
Il FlexOrganizer è un sistema versa‐ tile per la suddivisione del vano di
carico.
Il sistema include:
● adattatori
● retine portaoggetti
● ganci
● cassetta per la manutenzione
● serie di cinturini
I componenti si montano nelle guide
su entrambi i pannelli laterali per
mezzo di adattatori e ganci.
Montaggio degli adattatori nelle
guide
Aprire la piastra di bloccaggio, inse‐
rire l'adattatore nelle scanalature
superiore e inferiore della guida e
spostarlo nella posizione desiderata.
Ruotare verso l'alto la piastra di bloc‐ caggio per fissare in posizione l'adat‐
tatore. Per smontarlo, ruotare la
piastra di fissaggio verso il basso ed
estrarlo dalla guida.
Rete di suddivisione variabile
Inserire gli adattatori nelle guide nella
posizione desiderata. Attaccare fra
loro le due metà delle aste della rete.
Per l'installazione, avvicinare fra loro le aste e inserirle nelle rispettive aper‐
ture negli adattatori.
Per rimuoverle, avvicinare le aste fra
loro ed estrarle dagli adattatori.

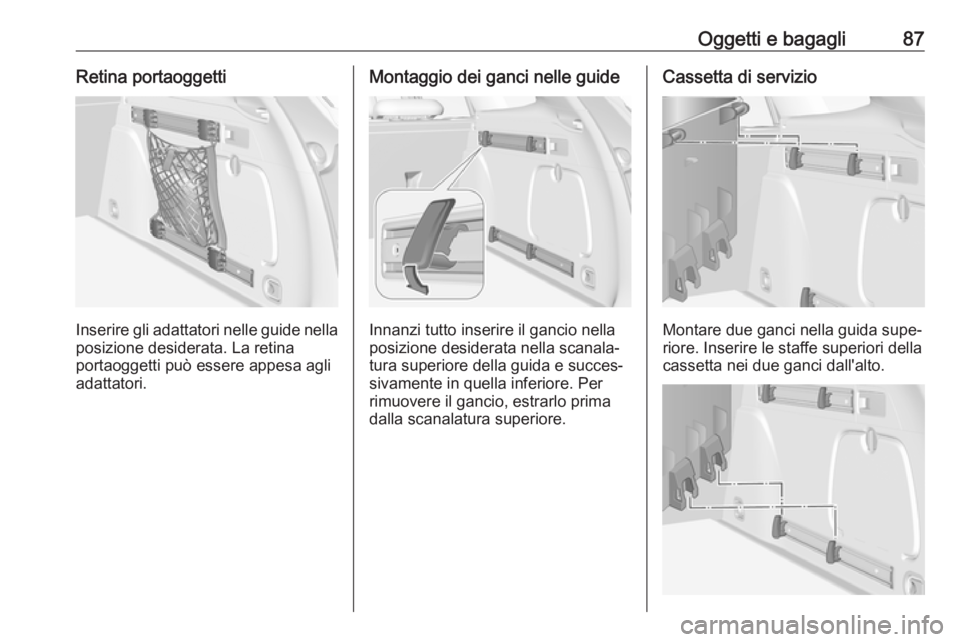

Oggetti e bagagli87Retina portaoggetti
Inserire gli adattatori nelle guide nella
posizione desiderata. La retina
portaoggetti può essere appesa agli
adattatori.
Montaggio dei ganci nelle guide
Innanzi tutto inserire il gancio nella
posizione desiderata nella scanala‐
tura superiore della guida e succes‐
sivamente in quella inferiore. Per
rimuovere il gancio, estrarlo prima
dalla scanalatura superiore.
Cassetta di servizio
Montare due ganci nella guida supe‐
riore. Inserire le staffe superiori della
cassetta nei due ganci dall'alto.

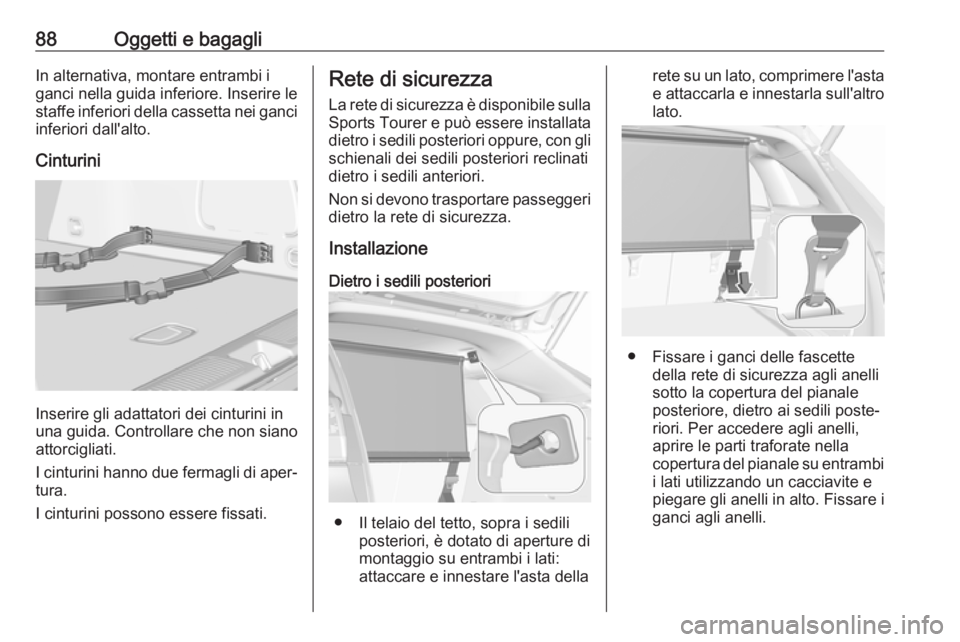

88Oggetti e bagagliIn alternativa, montare entrambi i
ganci nella guida inferiore. Inserire le
staffe inferiori della cassetta nei ganci inferiori dall'alto.
Cinturini
Inserire gli adattatori dei cinturini in
una guida. Controllare che non siano attorcigliati.
I cinturini hanno due fermagli di aper‐
tura.
I cinturini possono essere fissati.
Rete di sicurezza
La rete di sicurezza è disponibile sulla Sports Tourer e può essere installata dietro i sedili posteriori oppure, con gli
schienali dei sedili posteriori reclinati
dietro i sedili anteriori.
Non si devono trasportare passeggeri dietro la rete di sicurezza.
Installazione
Dietro i sedili posteriori
● Il telaio del tetto, sopra i sedili posteriori, è dotato di aperture di
montaggio su entrambi i lati:
attaccare e innestare l'asta della
rete su un lato, comprimere l'asta e attaccarla e innestarla sull'altro
lato.
● Fissare i ganci delle fascette della rete di sicurezza agli anelli
sotto la copertura del pianale
posteriore, dietro ai sedili poste‐
riori. Per accedere agli anelli,
aprire le parti traforate nella
copertura del pianale su entrambi
i lati utilizzando un cacciavite e
piegare gli anelli in alto. Fissare i
ganci agli anelli.
