Soins du véhicule259

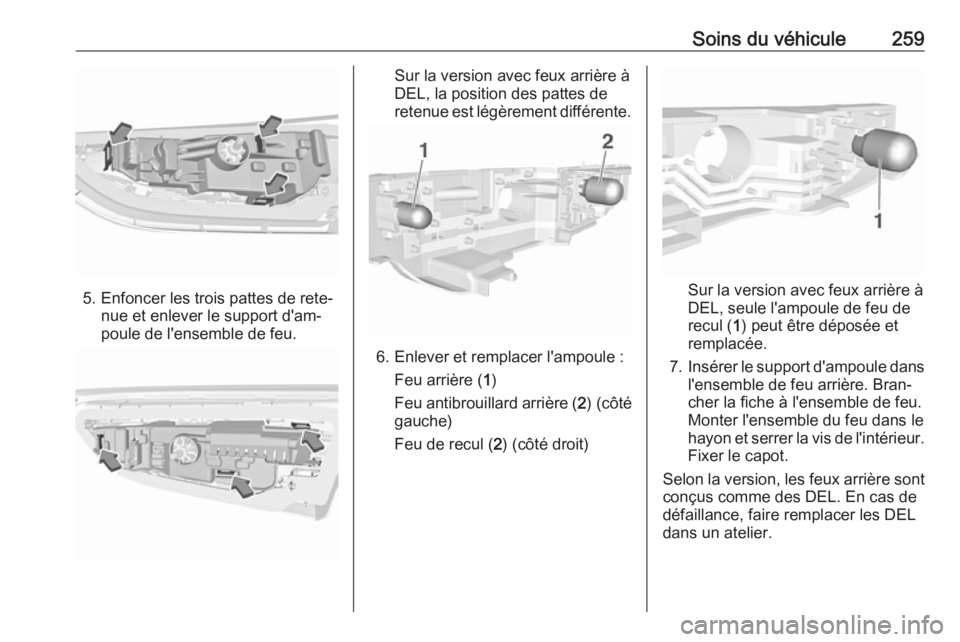

5. Enfoncer les trois pattes de rete‐nue et enlever le support d'am‐
poule de l'ensemble de feu.
Sur la version avec feux arrière à
DEL, la position des pattes de
retenue est légèrement différente.
6. Enlever et remplacer l'ampoule :
Feu arrière ( 1)
Feu antibrouillard arrière ( 2) (côté
gauche)
Feu de recul ( 2) (côté droit)
Sur la version avec feux arrière à
DEL, seule l'ampoule de feu de
recul ( 1) peut être déposée et
remplacée.
7. Insérer le support d'ampoule dans
l'ensemble de feu arrière. Bran‐
cher la fiche à l'ensemble de feu.
Monter l'ensemble du feu dans le
hayon et serrer la vis de l'intérieur. Fixer le capot.
Selon la version, les feux arrière sont
conçus comme des DEL. En cas de
défaillance, faire remplacer les DEL
dans un atelier.
Page 262 of 339

260Soins du véhiculeSports Tourer

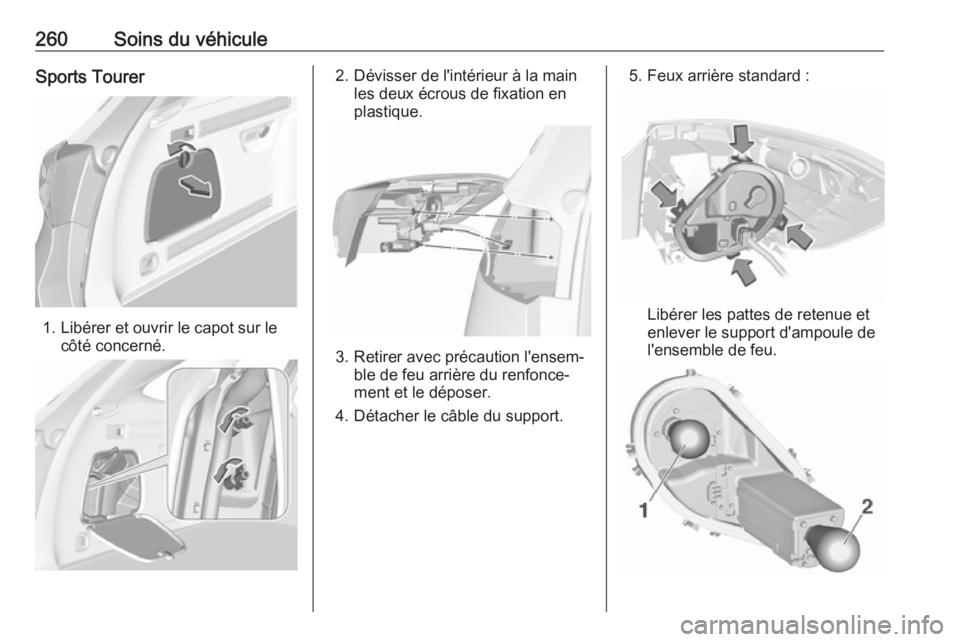

1. Libérer et ouvrir le capot sur lecôté concerné.
2. Dévisser de l'intérieur à la mainles deux écrous de fixation en
plastique.
3. Retirer avec précaution l'ensem‐ ble de feu arrière du renfonce‐
ment et le déposer.
4. Détacher le câble du support.
5. Feux arrière standard :
Libérer les pattes de retenue et
enlever le support d'ampoule de
l'ensemble de feu.
Page 263 of 339

Soins du véhicule2616. Enlever et remplacer les ampou‐les :

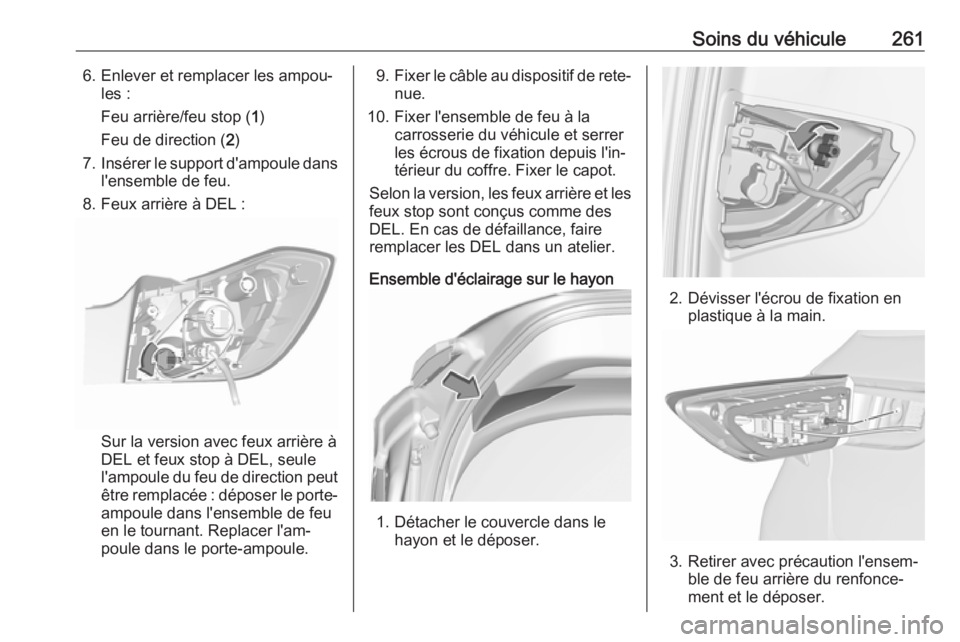

Feu arrière/feu stop ( 1)
Feu de direction ( 2)
7. Insérer le support d'ampoule dans
l'ensemble de feu.
8. Feux arrière à DEL :
Sur la version avec feux arrière à
DEL et feux stop à DEL, seule
l'ampoule du feu de direction peut être remplacée : déposer le porte-
ampoule dans l'ensemble de feu
en le tournant. Replacer l'am‐
poule dans le porte-ampoule.
9. Fixer le câble au dispositif de rete‐
nue.
10. Fixer l'ensemble de feu à la carrosserie du véhicule et serrer
les écrous de fixation depuis l'in‐
térieur du coffre. Fixer le capot.
Selon la version, les feux arrière et les
feux stop sont conçus comme des
DEL. En cas de défaillance, faire
remplacer les DEL dans un atelier.
Ensemble d'éclairage sur le hayon
1. Détacher le couvercle dans le hayon et le déposer.
2. Dévisser l'écrou de fixation enplastique à la main.
3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.
Page 264 of 339

262Soins du véhicule
4. Enfoncer les trois pattes de rete‐nue et enlever le support d'am‐
poule de l'ensemble de feu.
5. Enlever et remplacer l'ampoule :
Feu de recul ( 1)
Feu arrière ( 2)
Feu antibrouillard arrière ( 3) (côté
gauche)
6. Insérer le support d'ampoule dans
l'ensemble de feu arrière.
7. Sur la version avec feux arrière à DEL, seule l'ampoule du feu de
recul peut être remplacée : dépo‐
ser le porte-ampoule dans l'en‐
semble de feu en le tournant.
Replacer l'ampoule dans le porte-
ampoule.
8. Monter l'ensemble du feu dans le hayon et serrer l'écrou de fixation
de l'intérieur. Fixer le capot.
Selon la version, les feux arrière sont conçus comme des DEL. En cas de
défaillance, faire remplacer les DEL
dans un atelier.
Feux de direction latéraux
Pour remplacer l'ampoule, déposer le logement de feu :
1. Faire glisser le logement de feu vers l'avant et le retirer à l'arrière.
Page 265 of 339

Soins du véhicule263

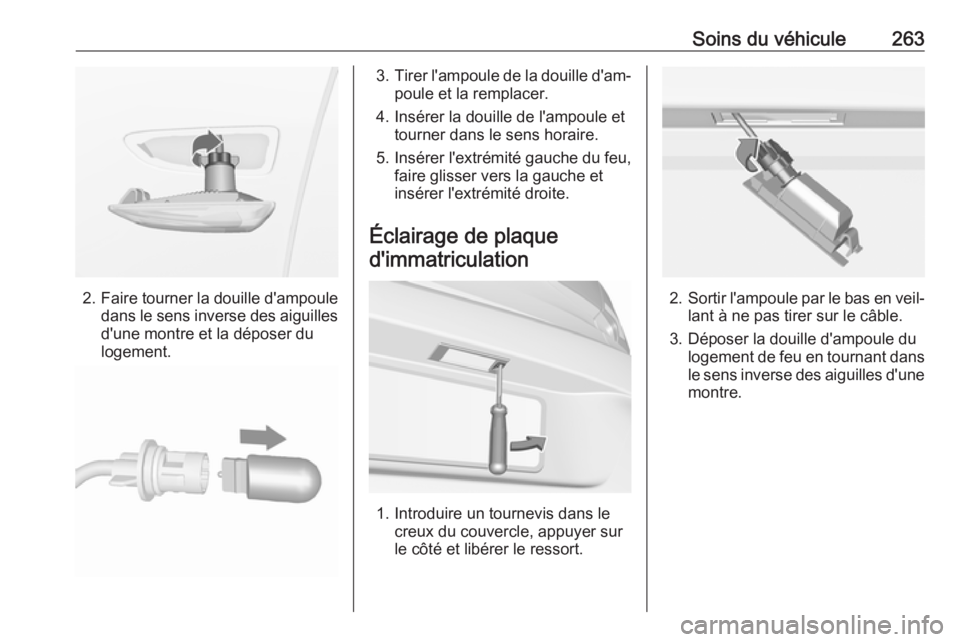

2.Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles d'une montre et la déposer du
logement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Éclairage de plaque d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.
2. Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Déposer la douille d'ampoule du logement de feu en tournant dans
le sens inverse des aiguilles d'une
montre.
Page 266 of 339

264Soins du véhicule

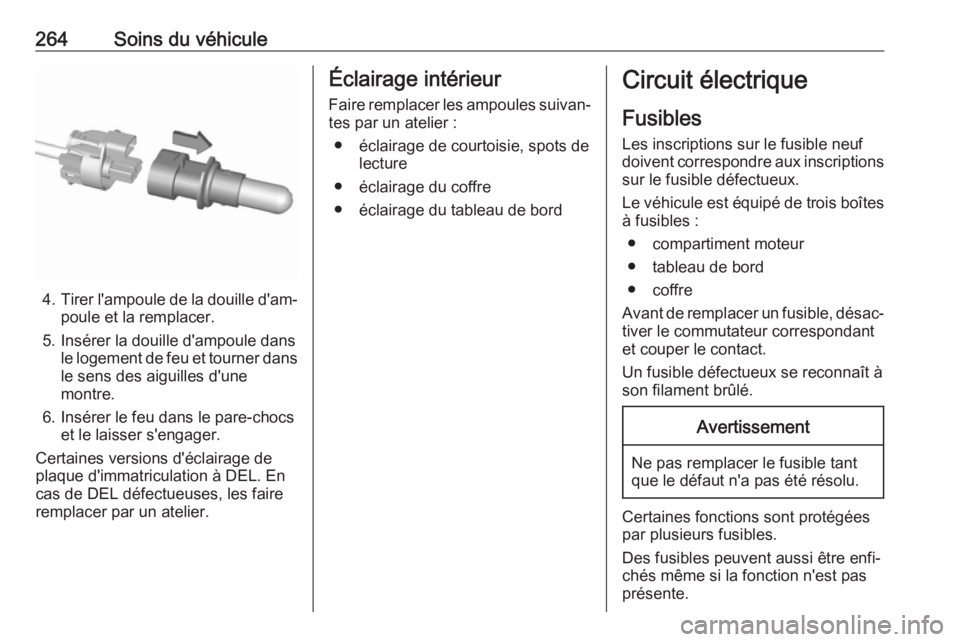

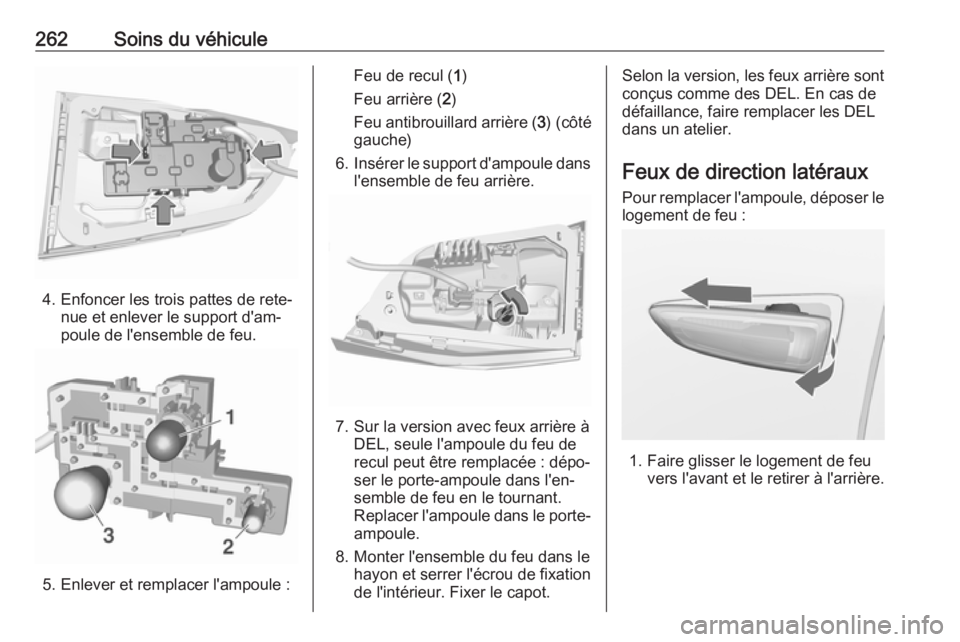

4.Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
5. Insérer la douille d'ampoule dans le logement de feu et tourner dans
le sens des aiguilles d'une
montre.
6. Insérer le feu dans le pare-chocs et le laisser s'engager.
Certaines versions d'éclairage de plaque d'immatriculation à DEL. En
cas de DEL défectueuses, les faire
remplacer par un atelier.
Éclairage intérieur
Faire remplacer les ampoules suivan‐
tes par un atelier :
● éclairage de courtoisie, spots de lecture
● éclairage du coffre
● éclairage du tableau de bordCircuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
● compartiment moteur
● tableau de bord
● coffre
Avant de remplacer un fusible, désac‐
tiver le commutateur correspondant
et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé.Avertissement
Ne pas remplacer le fusible tant que le défaut n'a pas été résolu.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Page 267 of 339

Soins du véhicule265Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur. L'extracteur comporte deux côtés. Chaque côté est conçu
pour un type de fusible différent.
Attraper le fusible à l'aide de la pince
à fusibles et retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Dégager le couvercle et l'enlever.
Page 268 of 339

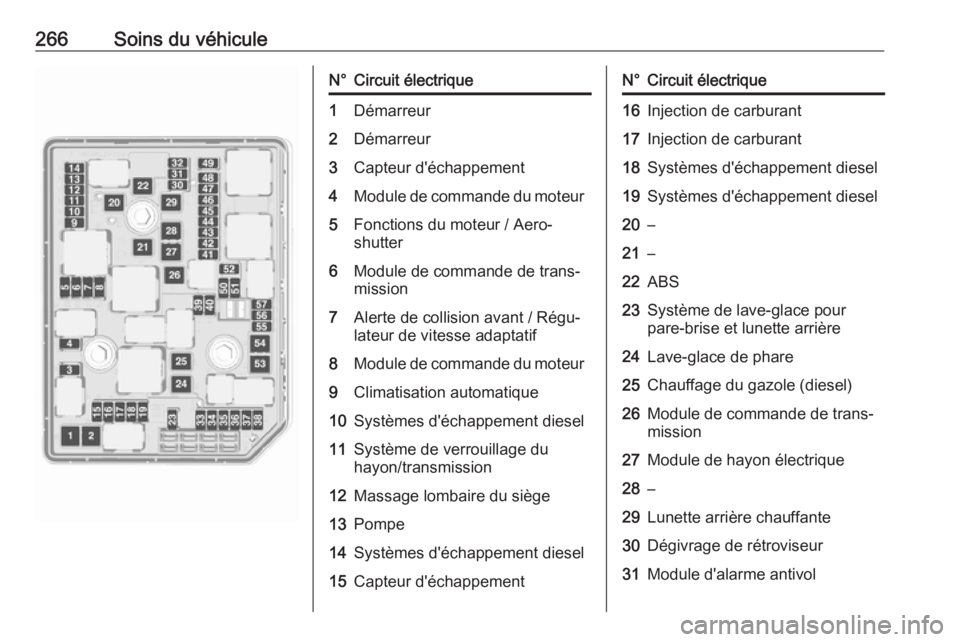

266Soins du véhiculeN°Circuit électrique1Démarreur2Démarreur3Capteur d'échappement4Module de commande du moteur5Fonctions du moteur / Aero‐
shutter6Module de commande de trans‐
mission7Alerte de collision avant / Régu‐
lateur de vitesse adaptatif8Module de commande du moteur9Climatisation automatique10Systèmes d'échappement diesel11Système de verrouillage du
hayon/transmission12Massage lombaire du siège13Pompe14Systèmes d'échappement diesel15Capteur d'échappementN°Circuit électrique16Injection de carburant17Injection de carburant18Systèmes d'échappement diesel19Systèmes d'échappement diesel20–21–22ABS23Système de lave-glace pour
pare-brise et lunette arrière24Lave-glace de phare25Chauffage du gazole (diesel)26Module de commande de trans‐
mission27Module de hayon électrique28–29Lunette arrière chauffante30Dégivrage de rétroviseur31Module d'alarme antivol
Page 269 of 339

Soins du véhicule267N°Circuit électrique32Transformateur c.c./Affichage
LED/Chauffage électrique/
Climatisation/Contrôleur de
bougie de préchauffage33Avertisseur sonore d'alarme
antivol34Avertisseur sonore35Prise de courant du coffre36Feu de route côté droit (Halo‐
gène) / Feu de croisement côté
droit (DEL)37Feu de route gauche (halogène)38Phare à DEL / Réglage automa‐
tique de la portée des phares39Phares antibrouillard40Module de passerelle central41Capteur d'eau dans le carburant /
Pompe à eau42Réglage manuel de la portée des
phares43Pompe à carburantN°Circuit électrique44Caméra arrière/Rétroviseur inté‐
rieur/Module de remorque45Phare à DEL gauche / Réglage
automatique de la portée des
phares côté gauche46Combiné d'instruments47Verrou de colonne de direction48Essuie-glace arrière49Rétroviseur extérieur50Phare à DEL droit / Réglage
automatique de la portée des
phares côté droit51Feu de croisement gauche (DEL)52Module de commande de
moteur / Module de commande
de transmission53Systèmes d'échappement diesel54Essuie-glace avant55Rabattement du siège électrique
arrièreN°Circuit électrique56–57–
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un
dysfonctionnement peut survenir.
Boîte à fusibles du tableau de bord
La boîte à fusibles est placée derrièreun cache.
Page 270 of 339

268Soins du véhicule

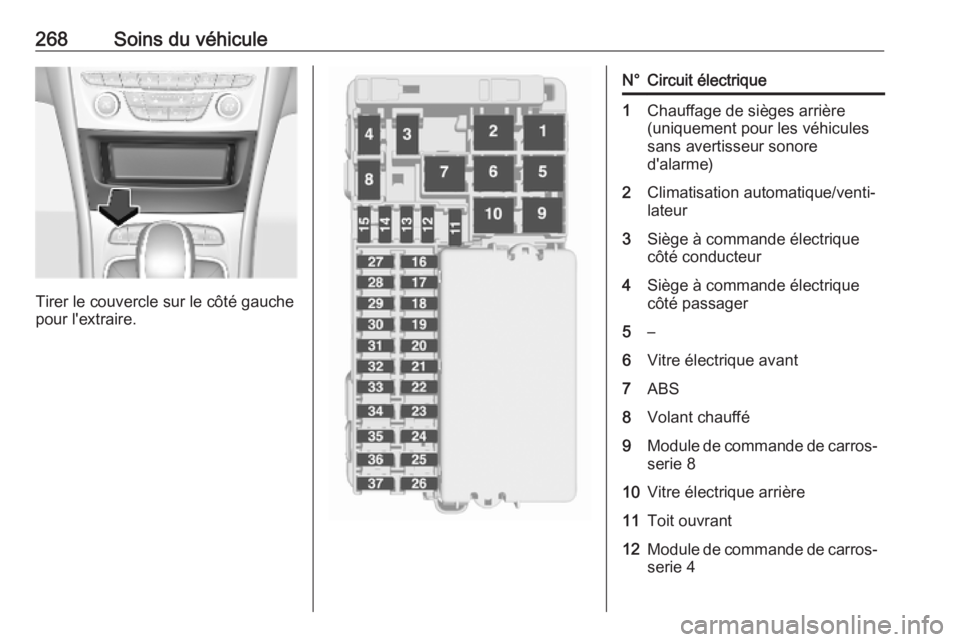

Tirer le couvercle sur le côté gauche
