OPEL ASTRA K 2019.5 Ohjekirja (in Finnish)

Auton hoito239
LED-takavaloilla ja LED-jarruva‐
loilla varustetuissa versioissa vain
vilkkuvalopolttimot ( 1) voidaan
irrottaa ja vaihtaa.
8. Kiinnitä polttimon kannatin valoa‐ sennelmaan.
9. Kiinnitä johto pitimeen.
10. Kiinnitä valoasennelma auton koriin ja kiristä kiinnitysmutteri
tavaratilan sisäpuolelta. Kiinnitä
suojus.
Versiosta riippuen takavalot ja jarru‐
valot on suunniteltu LED-valoiksi.
Vaihdata vialliset LED-valot korjaa‐
mossa.
Valokokonaisuus takaluukussa
1. Vapauta suojus takaluukusta ja irrota se.
2. Irrota muovinen kiinnitysmutterikäsin.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.
4. Irrota liitin valoasennelmasta.

240Auton hoito
5. Paina kolmea pidinkielekettä jairrota polttimon kannatin valoase‐
nnelmasta.
LED-takavaloilla varustetuissa
autoissa pidinkielekkeet on asetettu hiukan eri tavalla.
6. Irrota ja vaihda polttimo:
Takavalo ( 1)
Takasumuvalo ( 2) (vasen puoli)
Peruutusvalo ( 2) (oikea puoli)
LED-takavaloilla varustetussa
versiossa vain peruutusvalon
polttimon ( 1) voi irrottaa ja vaih‐
taa.
7. Asenna polttimon kannatin taka‐ valoasennelmaan. Kiinnitä liitin
valoasennelmaan. Asenna valoa‐
sennelma takaluukkuun ja kiristä
ruuvi sisäpuolelta. Kiinnitä suojus.
Versiosta riippuen takavalot on suun‐
niteltu LED-valoiksi. Vaihdata vialliset LED-valot korjaamossa.

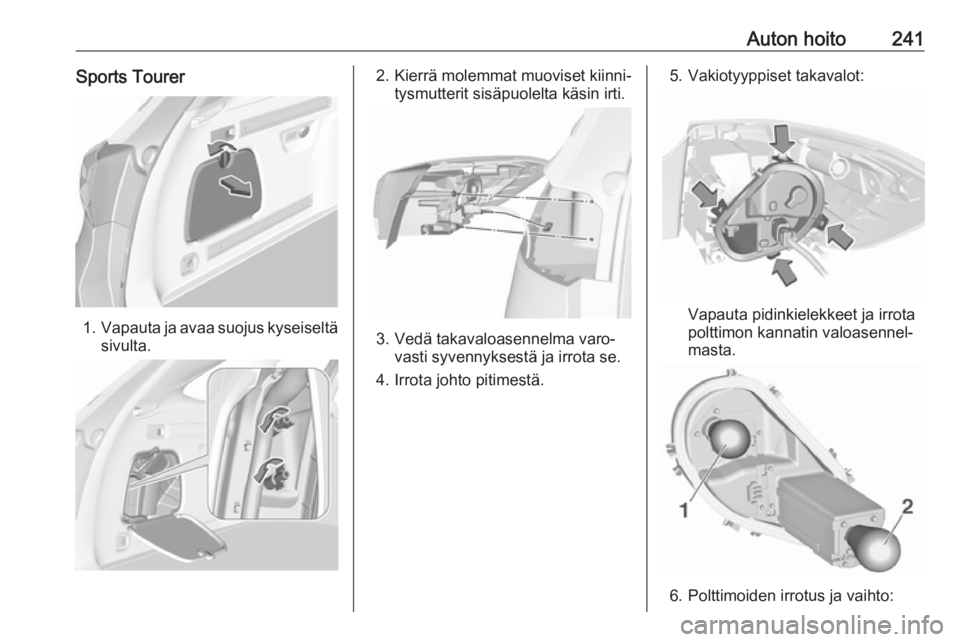

Auton hoito241Sports Tourer
1.Vapauta ja avaa suojus kyseiseltä
sivulta.
2. Kierrä molemmat muoviset kiinni‐ tysmutterit sisäpuolelta käsin irti.
3. Vedä takavaloasennelma varo‐vasti syvennyksestä ja irrota se.
4. Irrota johto pitimestä.
5. Vakiotyyppiset takavalot:
Vapauta pidinkielekkeet ja irrota
polttimon kannatin valoasennel‐
masta.
6. Polttimoiden irrotus ja vaihto:

242Auton hoitoTakavalo / jarruvalo (1)
Suuntavilkku ( 2)
7. Asenna polttimon kannatin valoa‐ sennelmaan.
8. LED-takavalot:
LED-takavaloilla ja LED-jarruva‐
loilla varustetuissa versioissa vain
vilkkuvalopolttimot voidaan irrot‐
taa ja vaihtaa: irrota polttimon
kannatin valoasennelmasta kään‐
tämällä. Vaihda polttimon kannat‐ timen polttimo.
9. Kiinnitä johto pitimeen.
10. Kiinnitä valoasennelma auton koriin ja kiristä kiinnitysmutterit
tavaratilan sisäpuolelta. Kiinnitä
suojus.
Versiosta riippuen takavalot ja jarru‐
valot on suunniteltu LED-valoiksi.
Vaihdata vialliset LED-valot korjaa‐
mossa.
Valokokonaisuus takaluukussa
1. Vapauta suojus takaluukusta ja irrota se.
2. Irrota muovinen kiinnitysmutterikäsin.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.

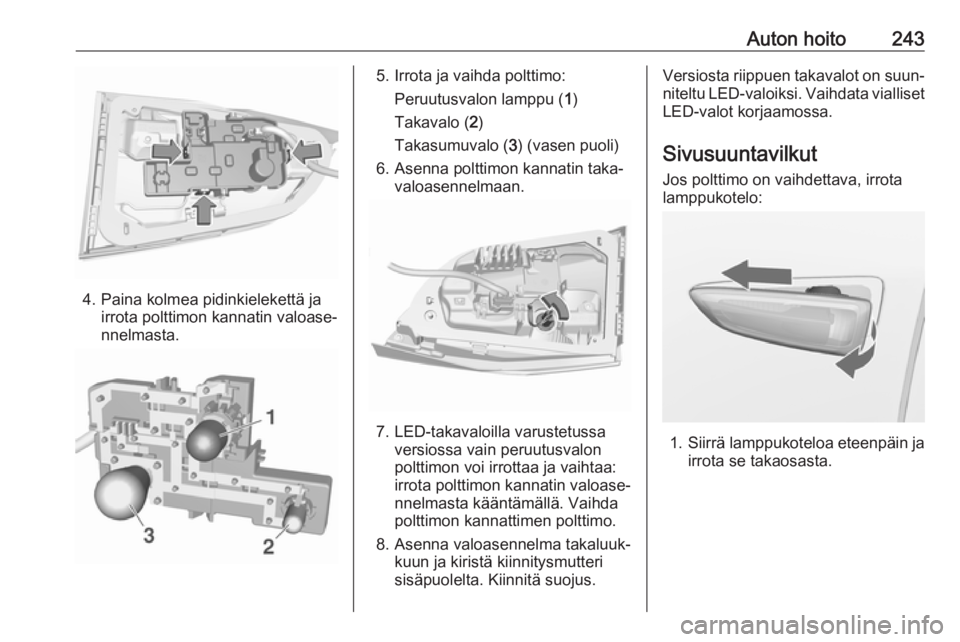

Auton hoito243
4. Paina kolmea pidinkielekettä jairrota polttimon kannatin valoase‐
nnelmasta.
5. Irrota ja vaihda polttimo:
Peruutusvalon lamppu ( 1)
Takavalo ( 2)
Takasumuvalo ( 3) (vasen puoli)
6. Asenna polttimon kannatin taka‐ valoasennelmaan.
7. LED-takavaloilla varustetussaversiossa vain peruutusvalon
polttimon voi irrottaa ja vaihtaa:
irrota polttimon kannatin valoase‐
nnelmasta kääntämällä. Vaihda
polttimon kannattimen polttimo.
8. Asenna valoasennelma takaluuk‐ kuun ja kiristä kiinnitysmutteri
sisäpuolelta. Kiinnitä suojus.
Versiosta riippuen takavalot on suun‐
niteltu LED-valoiksi. Vaihdata vialliset LED-valot korjaamossa.
Sivusuuntavilkut Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Siirrä lamppukoteloa eteenpäin ja
irrota se takaosasta.

244Auton hoito
2. Käännä polttimon pidintä vasta‐päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Aseta lampun vasen pää paikal‐ leen, liu'uta vasemmalla ja aseta
oikeanpuoleinen pää paikalleen.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi.
2. Ota lamppu alakautta pois, älä vedä johdosta.
3. Irrota lampun pidin lamppukot‐ elosta kääntämällä vastapäivään.

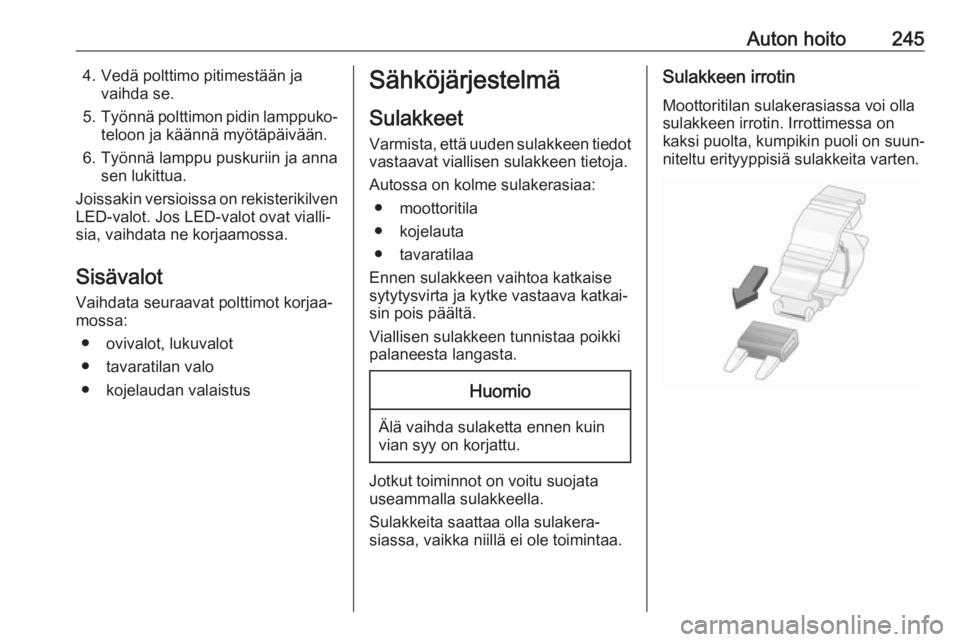

Auton hoito2454. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna sen lukittua.
Joissakin versioissa on rekisterikilven
LED-valot. Jos LED-valot ovat vialli‐
sia, vaihdata ne korjaamossa.
Sisävalot Vaihdata seuraavat polttimot korjaa‐
mossa:
● ovivalot, lukuvalot
● tavaratilan valo
● kojelaudan valaistusSähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ● moottoritila
● kojelauta
● tavaratilaa
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Viallisen sulakkeen tunnistaa poikki palaneesta langasta.Huomio
Älä vaihda sulaketta ennen kuin
vian syy on korjattu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin. Irrottimessa on
kaksi puolta, kumpikin puoli on suun‐
niteltu erityyppisiä sulakkeita varten.

246Auton hoito
Tartu sulakkeeseen sulakkeen irrotti‐
mella ja vedä sulake pois.

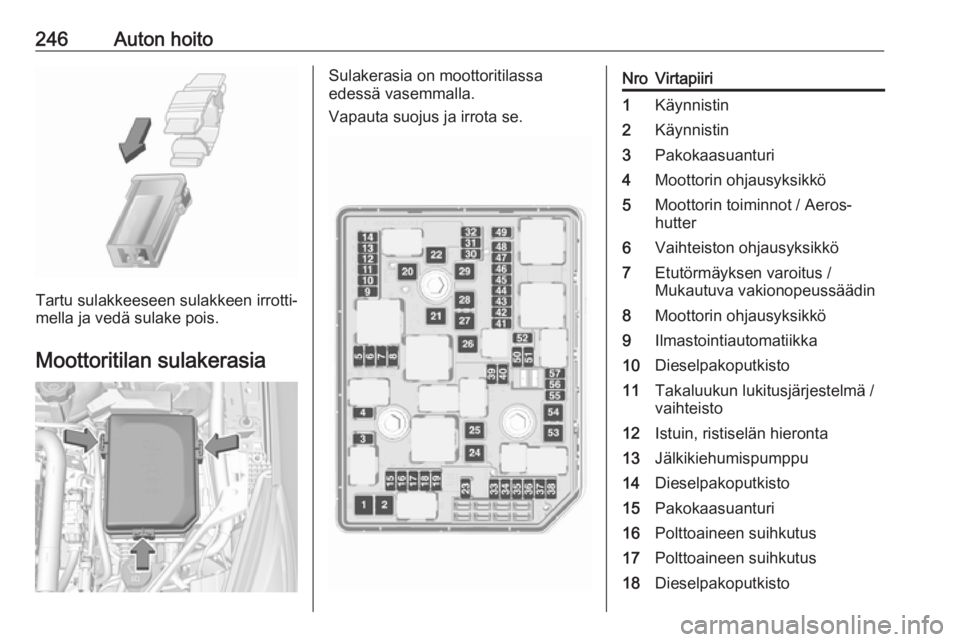

Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta suojus ja irrota se.NroVirtapiiri1Käynnistin2Käynnistin3Pakokaasuanturi4Moottorin ohjausyksikkö5Moottorin toiminnot / Aeros‐
hutter6Vaihteiston ohjausyksikkö7Etutörmäyksen varoitus /
Mukautuva vakionopeussäädin8Moottorin ohjausyksikkö9Ilmastointiautomatiikka10Dieselpakoputkisto11Takaluukun lukitusjärjestelmä /
vaihteisto12Istuin, ristiselän hieronta13Jälkikiehumispumppu14Dieselpakoputkisto15Pakokaasuanturi16Polttoaineen suihkutus17Polttoaineen suihkutus18Dieselpakoputkisto

Auton hoito247NroVirtapiiri19Dieselpakoputkisto20–21–22ABS23Tuulilasin ja takalasin pesinjär‐
jestelmä24Ajovalojen pesin25Dieselpolttoaineen lämmitin26Vaihteiston ohjausyksikkö27Sähkötoimisen takaluukun
yksikkö28–29Takalasin lämmitin30Peilin huurteenpoisto31Murtohälytinyksikkö32DC-muunnin / LED-näyttö /
sähkölämmitin / ilmastointi /
hehkutulppien ohjain33Murtohälytinyksikön äänitorvi34Äänitorvi35Tavaratilan virtapistokeNroVirtapiiri36Oikea kaukovalo (halogeeni) /
oikea lähivalo (LED)37Vasen kaukovalo (halogeeni)38LED-ajovalot / automaattinen
ajovalojen kantaman säätö39Etusumuvalo40Keskusyhdyskäytävämoduuli41Vettä polttoaineessa -anturi /
vesipumppu42Ajovalojen kantaman säätö
käsin43Polttoainepumppu44Takakamera / sisätaustapeili /
perävaunun yksikkö45LED-ajovalo, vasen / automaat‐ tinen ajovalojen kantaman
säätö, vasen46Mittaristo47Ohjauspylvään lukko48Takalasin pyyhin49UlkotaustapeiliNroVirtapiiri50LED-ajovalo, oikea / automaat‐
tinen ajovalojen kantaman
säätö, oikea51Vasen lähivalo (LED)52Moottorinohjausyksikkö / vaih‐
teiston ohjausyksikkö53Dieselpakoputkisto54Tuulilasinpyyhkimet55Takaistuimien kääntäminen
eteen sähköisesti56–57–
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla
toimintahäiriö.

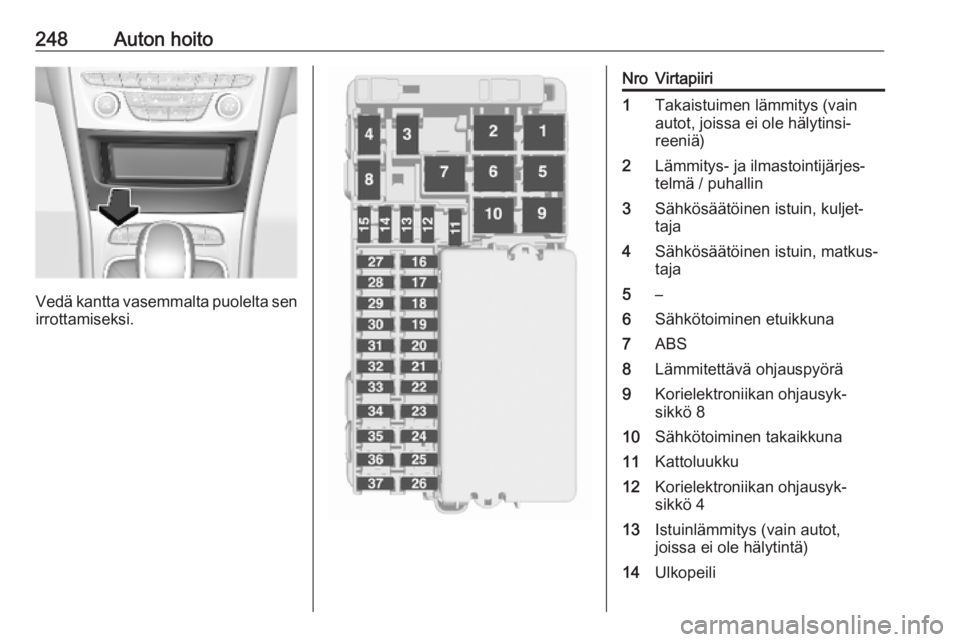

Kojelaudan sulakerasia
Sulakerasia sijaitsee kannen takana.

248Auton hoito
Vedä kantta vasemmalta puolelta senirrottamiseksi.
NroVirtapiiri1Takaistuimen lämmitys (vain
autot, joissa ei ole hälytinsi‐
reeniä)2Lämmitys- ja ilmastointijärjes‐
telmä / puhallin3Sähkösäätöinen istuin, kuljet‐
taja4Sähkösäätöinen istuin, matkus‐
taja5–6Sähkötoiminen etuikkuna7ABS8Lämmitettävä ohjauspyörä9Korielektroniikan ohjausyk‐
sikkö 810Sähkötoiminen takaikkuna11Kattoluukku12Korielektroniikan ohjausyk‐
sikkö 413Istuinlämmitys (vain autot,
joissa ei ole hälytintä)14Ulkopeili
