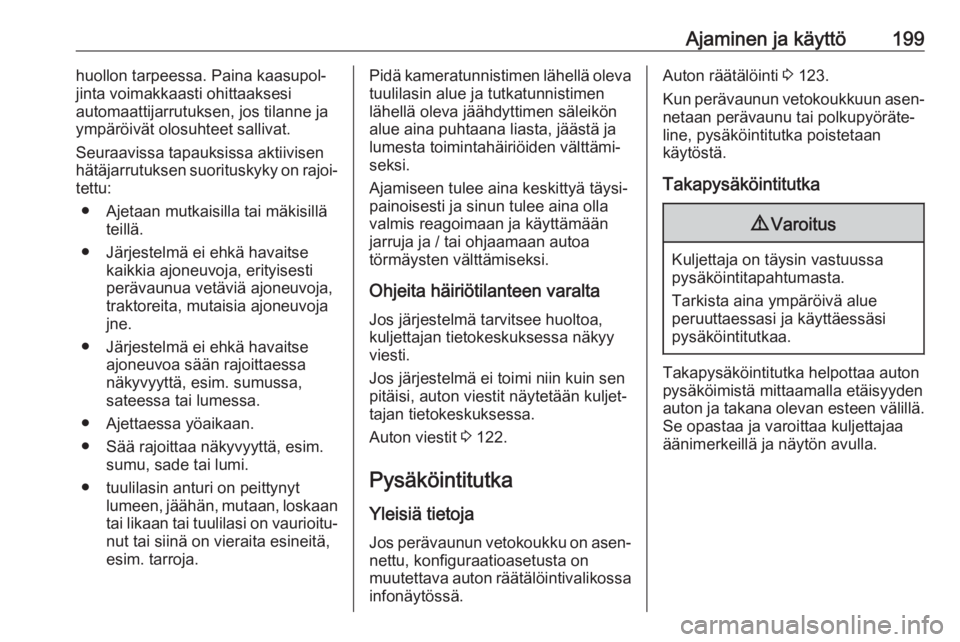

Ajaminen ja käyttö199huollon tarpeessa. Paina kaasupol‐
jinta voimakkaasti ohittaaksesi
automaattijarrutuksen, jos tilanne ja ympäröivät olosuhteet sallivat.
Seuraavissa tapauksissa aktiivisen
hätäjarrutuksen suorituskyky on rajoi‐
tettu:
● Ajetaan mutkaisilla tai mäkisillä teillä.
● Järjestelmä ei ehkä havaitse kaikkia ajoneuvoja, erityisesti
perävaunua vetäviä ajoneuvoja,
traktoreita, mutaisia ajoneuvoja
jne.
● Järjestelmä ei ehkä havaitse ajoneuvoa sään rajoittaessa
näkyvyyttä, esim. sumussa,
sateessa tai lumessa.
● Ajettaessa yöaikaan.
● Sää rajoittaa näkyvyyttä, esim. sumu, sade tai lumi.
● tuulilasin anturi on peittynyt lumeen, jäähän, mutaan, loskaantai likaan tai tuulilasi on vaurioitu‐
nut tai siinä on vieraita esineitä,
esim. tarroja.Pidä kameratunnistimen lähellä oleva
tuulilasin alue ja tutkatunnistimen lähellä oleva jäähdyttimen säleikön
alue aina puhtaana liasta, jäästä ja
lumesta toimintahäiriöiden välttämi‐
seksi.
Ajamiseen tulee aina keskittyä täysi‐
painoisesti ja sinun tulee aina olla
valmis reagoimaan ja käyttämään
jarruja ja / tai ohjaamaan autoa
törmäysten välttämiseksi.
Ohjeita häiriötilanteen varalta
Jos järjestelmä tarvitsee huoltoa,
kuljettajan tietokeskuksessa näkyy
viesti.
Jos järjestelmä ei toimi niin kuin sen
pitäisi, auton viestit näytetään kuljet‐
tajan tietokeskuksessa.
Auton viestit 3 122.
Pysäköintitutka
Yleisiä tietoja
Jos perävaunun vetokoukku on asen‐ nettu, konfiguraatioasetusta on
muutettava auton räätälöintivalikossa
infonäytössä.Auton räätälöinti 3 123.
Kun perävaunun vetokoukkuun asen‐
netaan perävaunu tai polkupyöräte‐
line, pysäköintitutka poistetaan
käytöstä.
Takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa
pysäköintitapahtumasta.
Tarkista aina ympäröivä alue
peruuttaessasi ja käyttäessäsi
pysäköintitutkaa.
Takapysäköintitutka helpottaa auton
pysäköimistä mittaamalla etäisyyden
auton ja takana olevan esteen välillä.
Se opastaa ja varoittaa kuljettajaa äänimerkeillä ja näytön avulla.

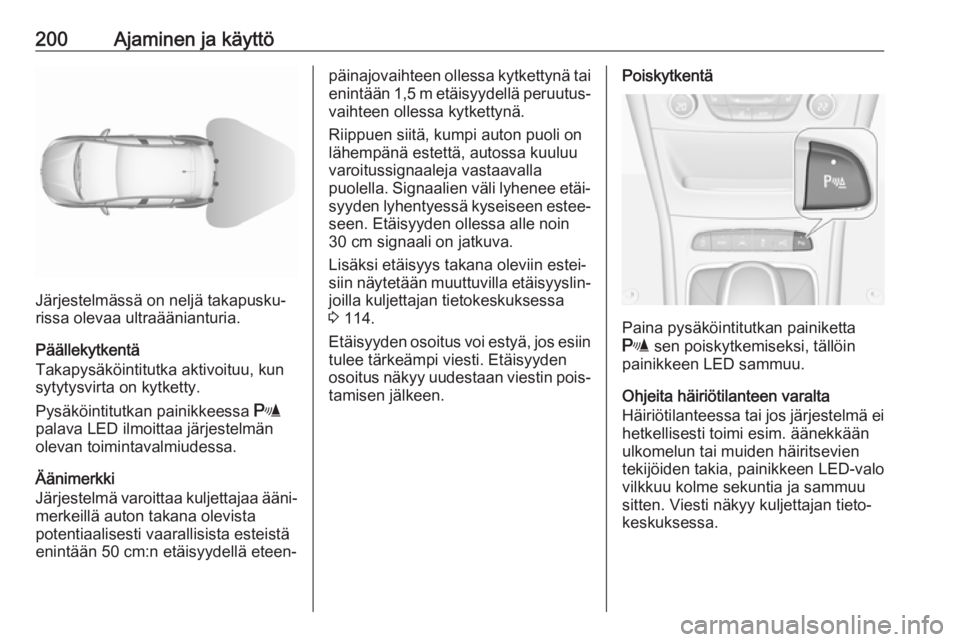

200Ajaminen ja käyttö
Järjestelmässä on neljä takapusku‐
rissa olevaa ultraäänianturia.
Päällekytkentä
Takapysäköintitutka aktivoituu, kun
sytytysvirta on kytketty.
Pysäköintitutkan painikkeessa r
palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä auton takana olevista
potentiaalisesti vaarallisista esteistä
enintään 50 cm:n etäisyydellä eteen‐
päinajovaihteen ollessa kytkettynä tai enintään 1,5 m etäisyydellä peruutus‐
vaihteen ollessa kytkettynä.
Riippuen siitä, kumpi auton puoli on
lähempänä estettä, autossa kuuluu
varoitussignaaleja vastaavalla
puolella. Signaalien väli lyhenee etäi‐ syyden lyhentyessä kyseiseen estee‐
seen. Etäisyyden ollessa alle noin
30 cm signaali on jatkuva.
Lisäksi etäisyys takana oleviin estei‐
siin näytetään muuttuvilla etäisyyslin‐ joilla kuljettajan tietokeskuksessa3 114.
Etäisyyden osoitus voi estyä, jos esiin
tulee tärkeämpi viesti. Etäisyyden
osoitus näkyy uudestaan viestin pois‐
tamisen jälkeen.Poiskytkentä
Paina pysäköintitutkan painiketta
r sen poiskytkemiseksi, tällöin
painikkeen LED sammuu.
Ohjeita häiriötilanteen varalta
Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkään
ulkomelun tai muiden häiritsevien
tekijöiden takia, painikkeen LED-valo
vilkkuu kolme sekuntia ja sammuu
sitten. Viesti näkyy kuljettajan tieto‐
keskuksessa.

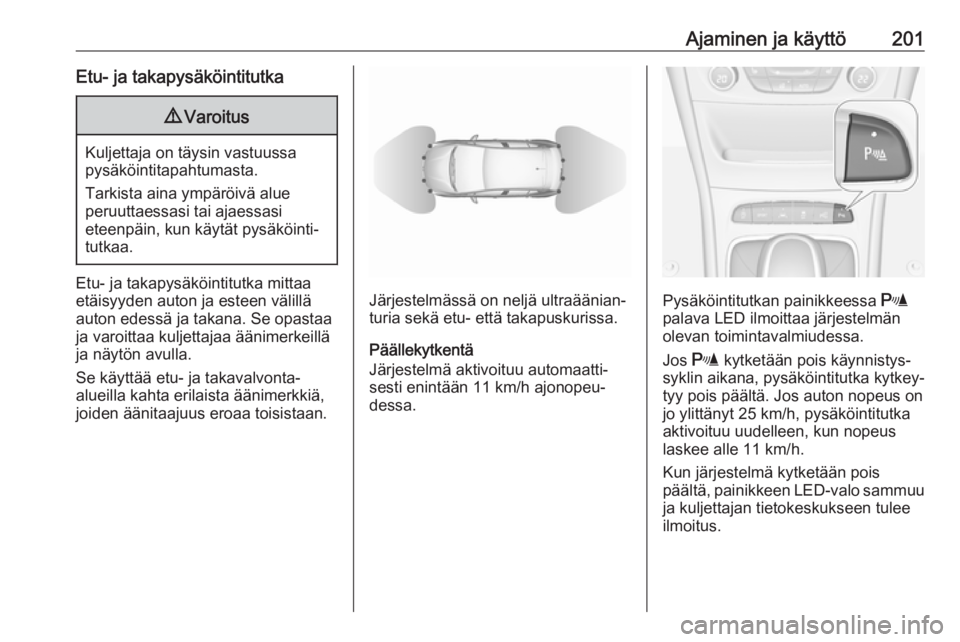

Ajaminen ja käyttö201Etu- ja takapysäköintitutka9Varoitus
Kuljettaja on täysin vastuussa
pysäköintitapahtumasta.
Tarkista aina ympäröivä alue
peruuttaessasi tai ajaessasi
eteenpäin, kun käytät pysäköinti‐
tutkaa.
Etu- ja takapysäköintitutka mittaa etäisyyden auton ja esteen välillä
auton edessä ja takana. Se opastaa
ja varoittaa kuljettajaa äänimerkeillä
ja näytön avulla.
Se käyttää etu- ja takavalvonta-
alueilla kahta erilaista äänimerkkiä,
joiden äänitaajuus eroaa toisistaan.Järjestelmässä on neljä ultraäänian‐
turia sekä etu- että takapuskurissa.
Päällekytkentä
Järjestelmä aktivoituu automaatti‐
sesti enintään 11 km/h ajonopeu‐
dessa.Pysäköintitutkan painikkeessa r
palava LED ilmoittaa järjestelmän
olevan toimintavalmiudessa.
Jos r kytketään pois käynnistys‐
syklin aikana, pysäköintitutka kytkey‐
tyy pois päältä. Jos auton nopeus on
jo ylittänyt 25 km/h, pysäköintitutka
aktivoituu uudelleen, kun nopeus
laskee alle 11 km/h.
Kun järjestelmä kytketään pois
päältä, painikkeen LED-valo sammuu ja kuljettajan tietokeskukseen tulee
ilmoitus.

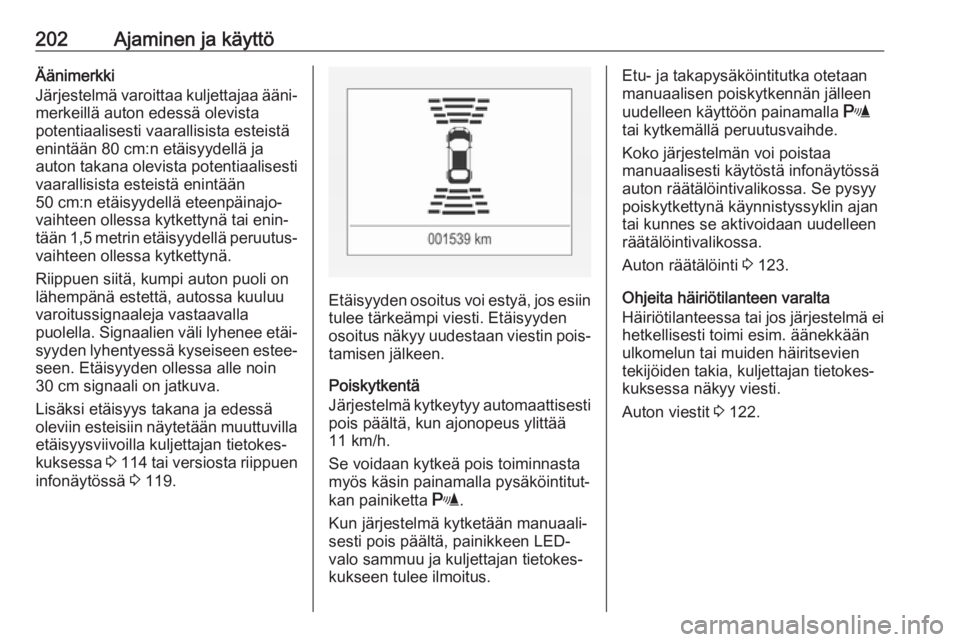

202Ajaminen ja käyttöÄänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐ merkeillä auton edessä olevista
potentiaalisesti vaarallisista esteistä
enintään 80 cm:n etäisyydellä ja
auton takana olevista potentiaalisesti
vaarallisista esteistä enintään
50 cm:n etäisyydellä eteenpäinajo‐
vaihteen ollessa kytkettynä tai enin‐
tään 1,5 metrin etäisyydellä peruutus‐ vaihteen ollessa kytkettynä.
Riippuen siitä, kumpi auton puoli on
lähempänä estettä, autossa kuuluu
varoitussignaaleja vastaavalla
puolella. Signaalien väli lyhenee etäi‐
syyden lyhentyessä kyseiseen estee‐ seen. Etäisyyden ollessa alle noin
30 cm signaali on jatkuva.
Lisäksi etäisyys takana ja edessä
oleviin esteisiin näytetään muuttuvilla etäisyysviivoilla kuljettajan tietokes‐
kuksessa 3 114 tai versiosta riippuen
infonäytössä 3 119.
Etäisyyden osoitus voi estyä, jos esiin
tulee tärkeämpi viesti. Etäisyyden
osoitus näkyy uudestaan viestin pois‐
tamisen jälkeen.
Poiskytkentä
Järjestelmä kytkeytyy automaattisesti pois päältä, kun ajonopeus ylittää
11 km/h.
Se voidaan kytkeä pois toiminnasta
myös käsin painamalla pysäköintitut‐
kan painiketta r.
Kun järjestelmä kytketään manuaali‐
sesti pois päältä, painikkeen LED-
valo sammuu ja kuljettajan tietokes‐
kukseen tulee ilmoitus.
Etu- ja takapysäköintitutka otetaan manuaalisen poiskytkennän jälleen
uudelleen käyttöön painamalla r
tai kytkemällä peruutusvaihde.
Koko järjestelmän voi poistaa
manuaalisesti käytöstä infonäytössä
auton räätälöintivalikossa. Se pysyy
poiskytkettynä käynnistyssyklin ajan
tai kunnes se aktivoidaan uudelleen
räätälöintivalikossa.
Auton räätälöinti 3 123.
Ohjeita häiriötilanteen varalta
Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkään
ulkomelun tai muiden häiritsevien
tekijöiden takia, kuljettajan tietokes‐
kuksessa näkyy viesti.
Auton viestit 3 122.

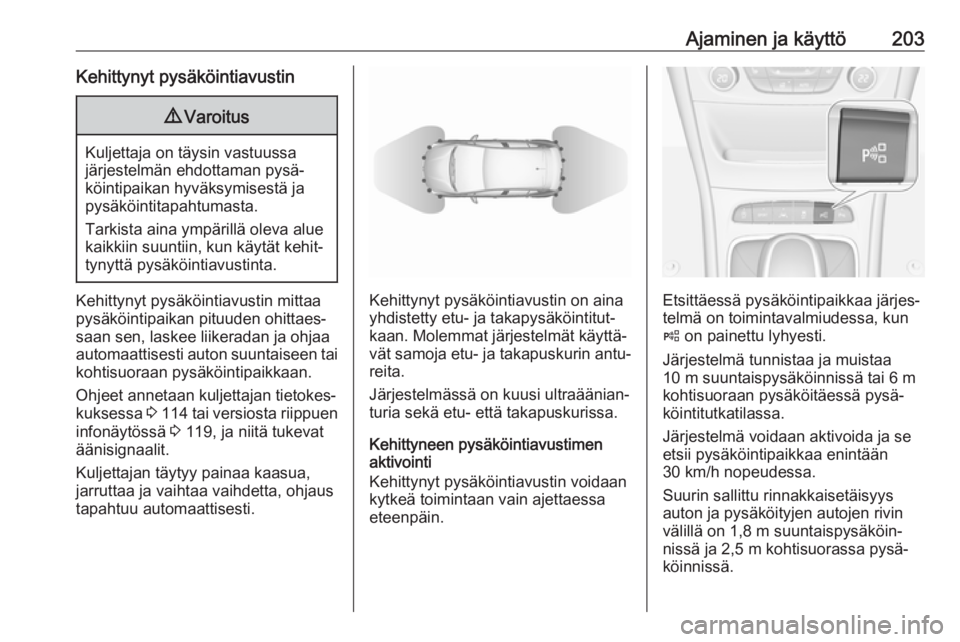

Ajaminen ja käyttö203Kehittynyt pysäköintiavustin9Varoitus
Kuljettaja on täysin vastuussa
järjestelmän ehdottaman pysä‐ köintipaikan hyväksymisestä ja
pysäköintitapahtumasta.
Tarkista aina ympärillä oleva alue
kaikkiin suuntiin, kun käytät kehit‐
tynyttä pysäköintiavustinta.
Kehittynyt pysäköintiavustin mittaa
pysäköintipaikan pituuden ohittaes‐
saan sen, laskee liikeradan ja ohjaa
automaattisesti auton suuntaiseen tai kohtisuoraan pysäköintipaikkaan.
Ohjeet annetaan kuljettajan tietokes‐
kuksessa 3 114 tai versiosta riippuen
infonäytössä 3 119, ja niitä tukevat
äänisignaalit.
Kuljettajan täytyy painaa kaasua,
jarruttaa ja vaihtaa vaihdetta, ohjaus
tapahtuu automaattisesti.Kehittynyt pysäköintiavustin on aina
yhdistetty etu- ja takapysäköintitut‐
kaan. Molemmat järjestelmät käyttä‐
vät samoja etu- ja takapuskurin antu‐
reita.
Järjestelmässä on kuusi ultraäänian‐
turia sekä etu- että takapuskurissa.
Kehittyneen pysäköintiavustimen
aktivointi
Kehittynyt pysäköintiavustin voidaan
kytkeä toimintaan vain ajettaessa
eteenpäin.Etsittäessä pysäköintipaikkaa järjes‐
telmä on toimintavalmiudessa, kun
( on painettu lyhyesti.
Järjestelmä tunnistaa ja muistaa
10 m suuntaispysäköinnissä tai 6 m
kohtisuoraan pysäköitäessä pysä‐
köintitutkatilassa.
Järjestelmä voidaan aktivoida ja se etsii pysäköintipaikkaa enintään
30 km/h nopeudessa.
Suurin sallittu rinnakkaisetäisyys
auton ja pysäköityjen autojen rivin
välillä on 1,8 m suuntaispysäköin‐
nissä ja 2,5 m kohtisuorassa pysä‐
köinnissä.

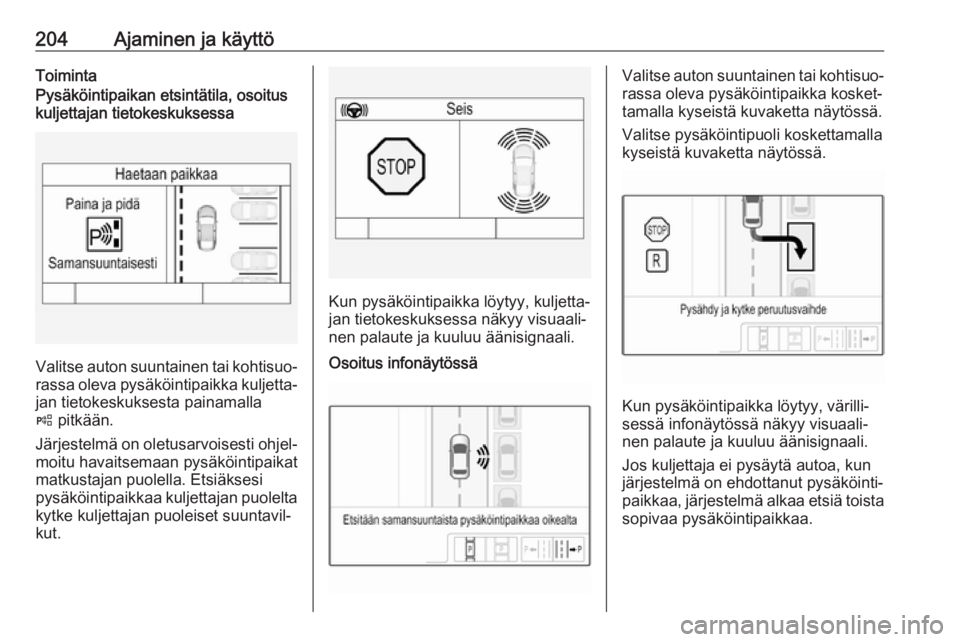

204Ajaminen ja käyttöToimintaPysäköintipaikan etsintätila, osoituskuljettajan tietokeskuksessa
Valitse auton suuntainen tai kohtisuo‐
rassa oleva pysäköintipaikka kuljetta‐ jan tietokeskuksesta painamalla
( pitkään.
Järjestelmä on oletusarvoisesti ohjel‐
moitu havaitsemaan pysäköintipaikat
matkustajan puolella. Etsiäksesi
pysäköintipaikkaa kuljettajan puolelta
kytke kuljettajan puoleiset suuntavil‐
kut.
Kun pysäköintipaikka löytyy, kuljetta‐
jan tietokeskuksessa näkyy visuaali‐
nen palaute ja kuuluu äänisignaali.
Osoitus infonäytössäValitse auton suuntainen tai kohtisuo‐
rassa oleva pysäköintipaikka kosket‐
tamalla kyseistä kuvaketta näytössä.
Valitse pysäköintipuoli koskettamalla
kyseistä kuvaketta näytössä.
Kun pysäköintipaikka löytyy, värilli‐
sessä infonäytössä näkyy visuaali‐
nen palaute ja kuuluu äänisignaali.
Jos kuljettaja ei pysäytä autoa, kun järjestelmä on ehdottanut pysäköinti‐
paikkaa, järjestelmä alkaa etsiä toista
sopivaa pysäköintipaikkaa.

Ajaminen ja käyttö205Pysäköinnin opastustila
Järjestelmän ehdotus pysäköintipai‐
kasta hyväksytään, kun kuljettaja
pysäyttää auton kymmenen metrin
sisällä suuntaispysäköinnissä tai kuuden metrin sisällä kohtisuorassa
pysäköinnissä auton pysäyttämistä
koskevan viestin jälkeen. Järjestelmä
laskee parhaan tien pysäköintipaik‐
kaan.
Ohjauspyörän hetkellinen värinä
peruutusvaihteen kytkennän jälkeen
on merkki siitä, että järjestelmä käyt‐
tää ohjausta. Tällöin auto ohjataan
pysäköintipaikkaan automaattisesti
antamalla kuljettajalle yksityiskohtai‐
sia ohjeita jarrutuksen, kaasupolki‐
men painamisen ja vaihteenvaihdon
suhteen. Kuljettajan tulee pitää kädet poissa ohjauspyörästä.
Kuuntele aina etu- ja takapysäköinti‐
tutkan signaaleita. Jatkuva signaali
tarkoittaa, että etäisyys esteeseen
alittaa noin 30 cm.
Jos kuljettajan täytyy jostakin syystä
ottaa ohjaus hallintaansa, pidä
ohjauspyörästä kiinni vain sen ulko‐
reunasta. Tässä tapauksessa auto‐
maattinen ohjaus perutaan.Näyttöilmoitus
Näytössä näytetään seuraavat ohjeet:
● Yleiset vinkit ja varoitusviestit.
● Vihje ajettaessa lujempaa kuin 30 km/h pysäköintipaikan etsin‐
tätilassa.
● Käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan.
● Ajosuunta pysäköinnin aikana.
● Kehotus vaihtaa peruutus- tai ensimmäiselle vaihteelle.
● Kehotus pysähtyä tai ajaa hitaasti.
● Joidenkin ohjeiden kohdalla kuljettajan tietokeskuksessanäkyy edistymispalkki.
● Pysäköinnin onnistumisesta ilmoitetaan ponnahdussymbolilla
ja äänimerkillä.
● Pysäköinnin peruminen.
Näytön esitysjärjestys
Kuljettajan tietokeskuksessa näkyvä
kehittyneen pysäköintiavustimen
ilmoitus voi poistua näkyvistä, jos
esiin tulee tärkeämpi viesti. Kun ilmoi‐
tus on kuitattu painamalla SET/CLRsuuntavilkkuvivussa tai 9 ohjauspyö‐
rässä, kehittyneen pysäköintiavusti‐
men ohjeet tulevat uudelleen näyt‐
töön ja pysäköintiä voidaan jatkaa.
Poiskytkentä
Järjestelmä kytketään pois toimin‐
nasta:
● painamalla ( lyhyesti
● pysäköinnin päättyessä onnistu‐ neesti
● ajettaessa yli 30 km/h:n nopeu‐ della pysäköintipaikan haun
aikana
● ajettaessa yli 8 km/h:n nopeu‐ della pysäköintiopastuksen
aikana
● havaittaessa kuljettajan tarttuvan
ohjauspyörään
● vaihteensiirtojen enimmäismää‐ rän ylittyessä: kahdeksan jaksoa
suuntaispysäköinnissä tai
viisi jaksoa kohtisuorassa pysä‐
köinnissä
● katkaistaessa sytytysvirta

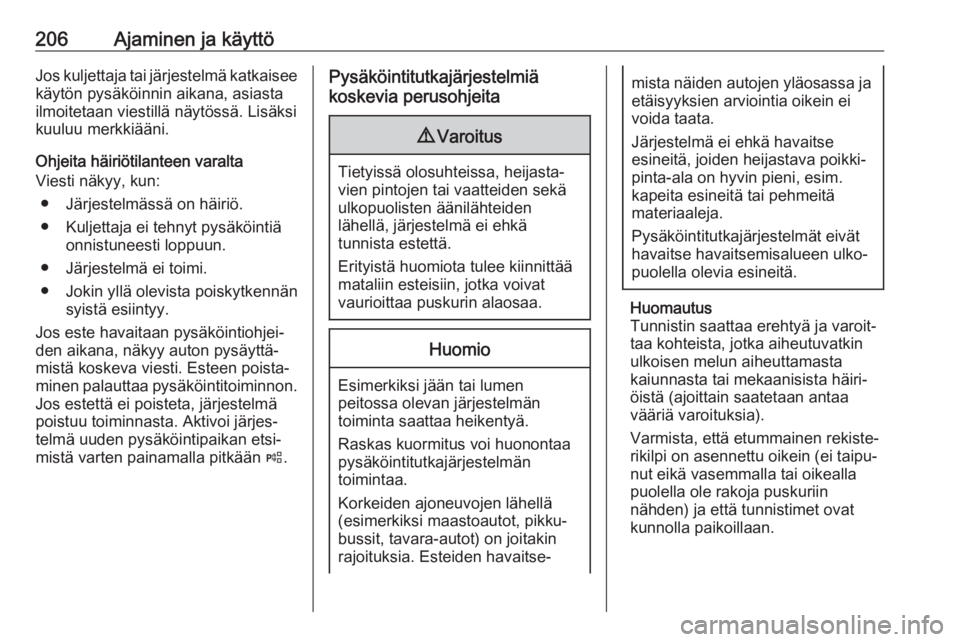

206Ajaminen ja käyttöJos kuljettaja tai järjestelmä katkaiseekäytön pysäköinnin aikana, asiasta
ilmoitetaan viestillä näytössä. Lisäksi
kuuluu merkkiääni.
Ohjeita häiriötilanteen varalta
Viesti näkyy, kun:
● Järjestelmässä on häiriö.
● Kuljettaja ei tehnyt pysäköintiä onnistuneesti loppuun.
● Järjestelmä ei toimi.
● Jokin yllä olevista poiskytkennän syistä esiintyy.
Jos este havaitaan pysäköintiohjei‐ den aikana, näkyy auton pysäyttä‐
mistä koskeva viesti. Esteen poista‐
minen palauttaa pysäköintitoiminnon.
Jos estettä ei poisteta, järjestelmä
poistuu toiminnasta. Aktivoi järjes‐
telmä uuden pysäköintipaikan etsi‐
mistä varten painamalla pitkään (.Pysäköintitutkajärjestelmiä
koskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat
vaurioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen
peitossa olevan järjestelmän
toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐
bussit, tavara-autot) on joitakin
rajoituksia. Esteiden havaitse‐
mista näiden autojen yläosassa ja etäisyyksien arviointia oikein ei
voida taata.
Järjestelmä ei ehkä havaitse
esineitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim.
kapeita esineitä tai pehmeitä
materiaaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Tunnistin saattaa erehtyä ja varoit‐
taa kohteista, jotka aiheutuvatkin
ulkoisen melun aiheuttamasta
kaiunnasta tai mekaanisista häiri‐
öistä (ajoittain saatetaan antaa
vääriä varoituksia).
Varmista, että etummainen rekiste‐
rikilpi on asennettu oikein (ei taipu‐
nut eikä vasemmalla tai oikealla
puolella ole rakoja puskuriin
nähden) ja että tunnistimet ovat
kunnolla paikoillaan.

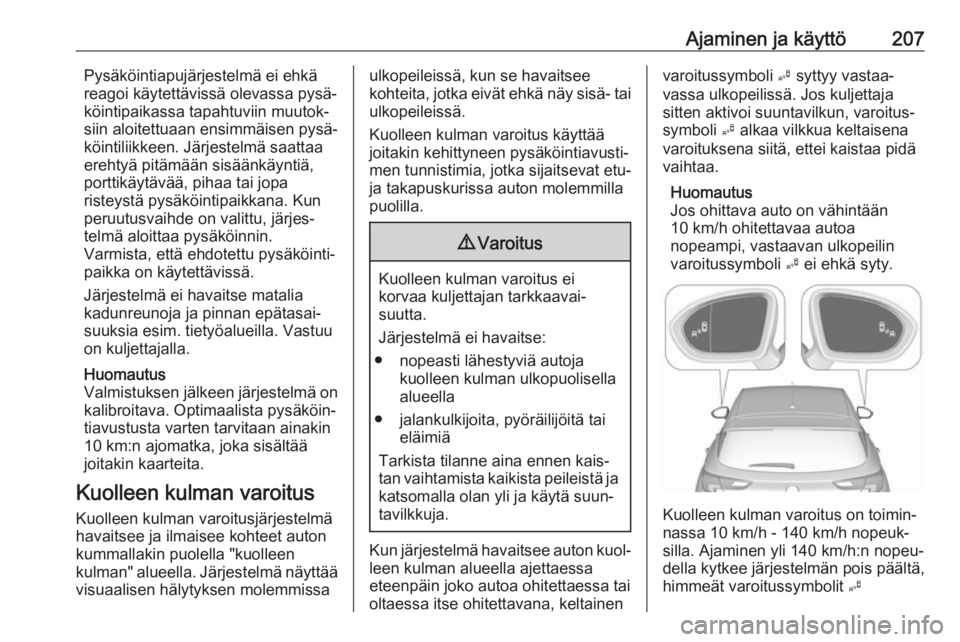

Ajaminen ja käyttö207Pysäköintiapujärjestelmä ei ehkä
reagoi käytettävissä olevassa pysä‐
köintipaikassa tapahtuviin muutok‐
siin aloitettuaan ensimmäisen pysä‐
köintiliikkeen. Järjestelmä saattaa
erehtyä pitämään sisäänkäyntiä,
porttikäytävää, pihaa tai jopa
risteystä pysäköintipaikkana. Kun
peruutusvaihde on valittu, järjes‐
telmä aloittaa pysäköinnin.
Varmista, että ehdotettu pysäköinti‐
paikka on käytettävissä.
Järjestelmä ei havaitse matalia
kadunreunoja ja pinnan epätasai‐ suuksia esim. tietyöalueilla. Vastuu
on kuljettajalla.
Huomautus
Valmistuksen jälkeen järjestelmä on
kalibroitava. Optimaalista pysäköin‐
tiavustusta varten tarvitaan ainakin
10 km:n ajomatka, joka sisältää
joitakin kaarteita.
Kuolleen kulman varoitus
Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleen
kulman" alueella. Järjestelmä näyttää
visuaalisen hälytyksen molemmissaulkopeileissä, kun se havaitsee
kohteita, jotka eivät ehkä näy sisä- tai ulkopeileissä.
Kuolleen kulman varoitus käyttää joitakin kehittyneen pysäköintiavusti‐
men tunnistimia, jotka sijaitsevat etu-
ja takapuskurissa auton molemmilla
puolilla.9 Varoitus
Kuolleen kulman varoitus ei
korvaa kuljettajan tarkkaavai‐
suutta.
Järjestelmä ei havaitse:
● nopeasti lähestyviä autoja kuolleen kulman ulkopuolisella
alueella
● jalankulkijoita, pyöräilijöitä tai eläimiä
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkuja.
Kun järjestelmä havaitsee auton kuol‐
leen kulman alueella ajettaessa
eteenpäin joko autoa ohitettaessa tai
oltaessa itse ohitettavana, keltainen
varoitussymboli B syttyy vastaa‐
vassa ulkopeilissä. Jos kuljettaja
sitten aktivoi suuntavilkun, varoitus‐
symboli B alkaa vilkkua keltaisena
varoituksena siitä, ettei kaistaa pidä
vaihtaa.
Huomautus
Jos ohittava auto on vähintään
10 km/h ohitettavaa autoa
nopeampi, vastaavan ulkopeilin
varoitussymboli B ei ehkä syty.
Kuolleen kulman varoitus on toimin‐
nassa 10 km/h - 140 km/h nopeuk‐
silla. Ajaminen yli 140 km/h:n nopeu‐
della kytkee järjestelmän pois päältä,
himmeät varoitussymbolit B

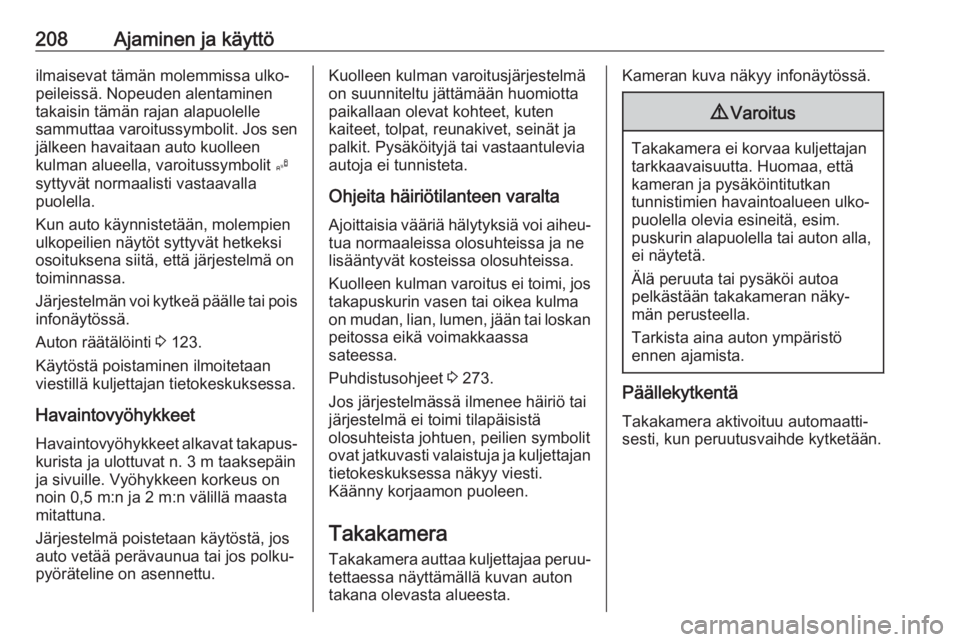

208Ajaminen ja käyttöilmaisevat tämän molemmissa ulko‐
peileissä. Nopeuden alentaminen
takaisin tämän rajan alapuolelle
sammuttaa varoitussymbolit. Jos sen jälkeen havaitaan auto kuolleen
kulman alueella, varoitussymbolit B
syttyvät normaalisti vastaavalla
puolella.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.
Järjestelmän voi kytkeä päälle tai pois
infonäytössä.
Auton räätälöinti 3 123.
Käytöstä poistaminen ilmoitetaan
viestillä kuljettajan tietokeskuksessa.
Havaintovyöhykkeet
Havaintovyöhykkeet alkavat takapus‐ kurista ja ulottuvat n. 3 m taaksepäin
ja sivuille. Vyöhykkeen korkeus on
noin 0,5 m:n ja 2 m:n välillä maasta
mitattuna.
Järjestelmä poistetaan käytöstä, jos
auto vetää perävaunua tai jos polku‐
pyöräteline on asennettu.Kuolleen kulman varoitusjärjestelmä
on suunniteltu jättämään huomiotta
paikallaan olevat kohteet, kuten
kaiteet, tolpat, reunakivet, seinät ja
palkit. Pysäköityjä tai vastaantulevia
autoja ei tunnisteta.
Ohjeita häiriötilanteen varalta Ajoittaisia vääriä hälytyksiä voi aiheu‐
tua normaaleissa olosuhteissa ja ne
lisääntyvät kosteissa olosuhteissa.
Kuolleen kulman varoitus ei toimi, jos
takapuskurin vasen tai oikea kulma
on mudan, lian, lumen, jään tai loskan
peitossa eikä voimakkaassa
sateessa.
Puhdistusohjeet 3 273.
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä
olosuhteista johtuen, peilien symbolit
ovat jatkuvasti valaistuja ja kuljettajan tietokeskuksessa näkyy viesti.
Käänny korjaamon puoleen.
Takakamera Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton
takana olevasta alueesta.Kameran kuva näkyy infonäytössä.9 Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja pysäköintitutkan
tunnistimien havaintoalueen ulko‐
puolella olevia esineitä, esim.
puskurin alapuolella tai auton alla, ei näytetä.
Älä peruuta tai pysäköi autoa
pelkästään takakameran näky‐
män perusteella.
Tarkista aina auton ympäristö
ennen ajamista.
Päällekytkentä
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.
